Настінний електрообігрівач

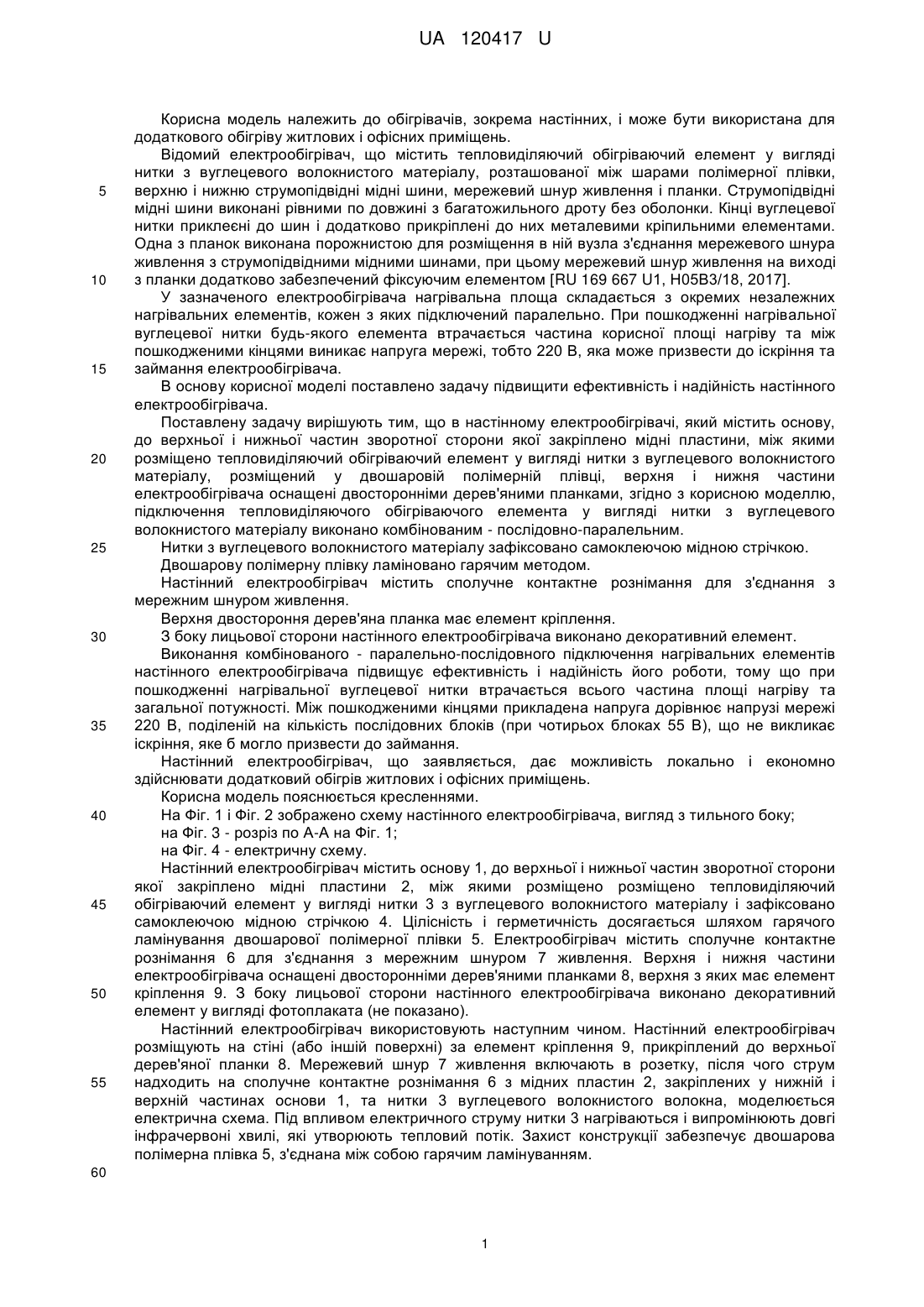

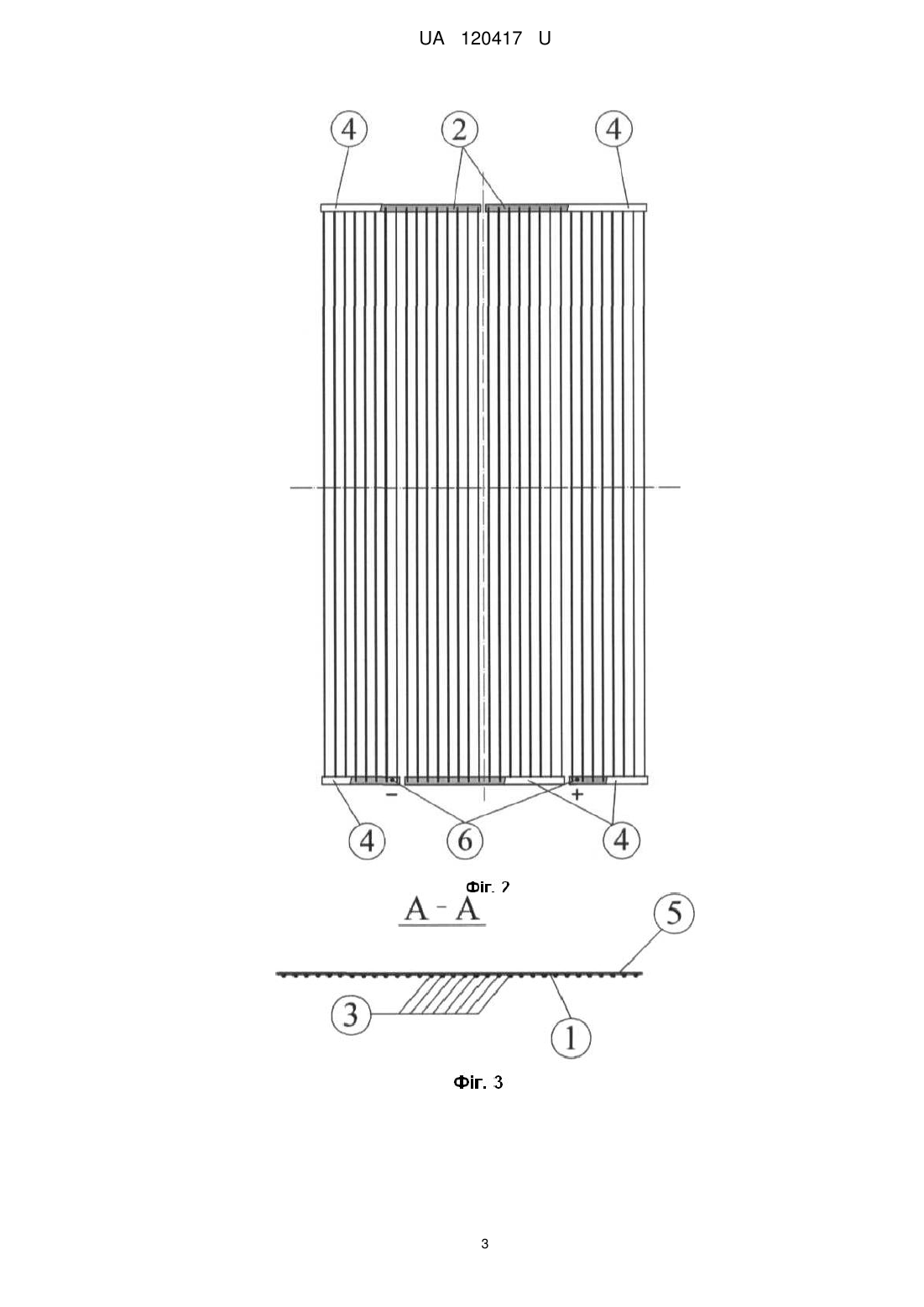

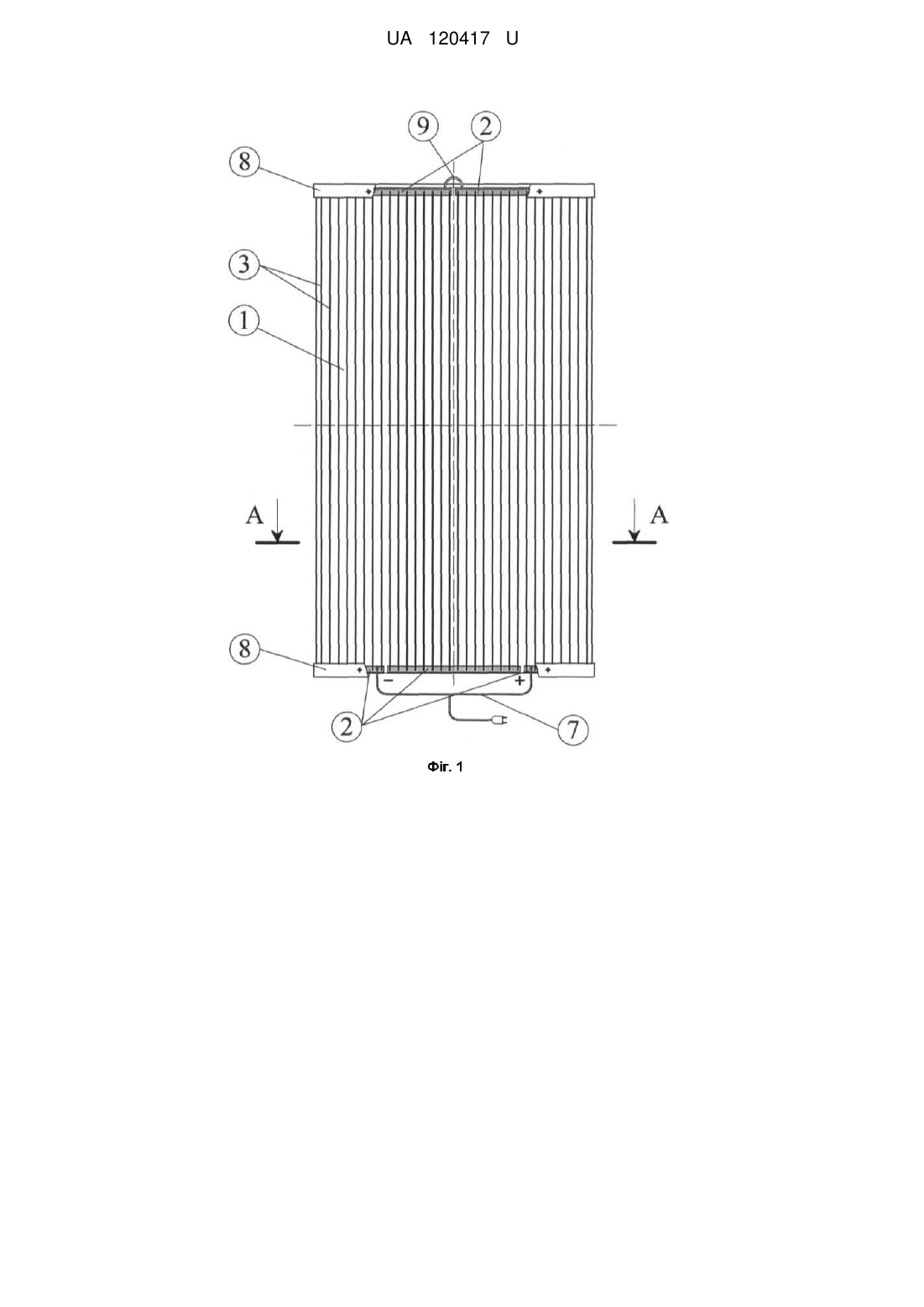

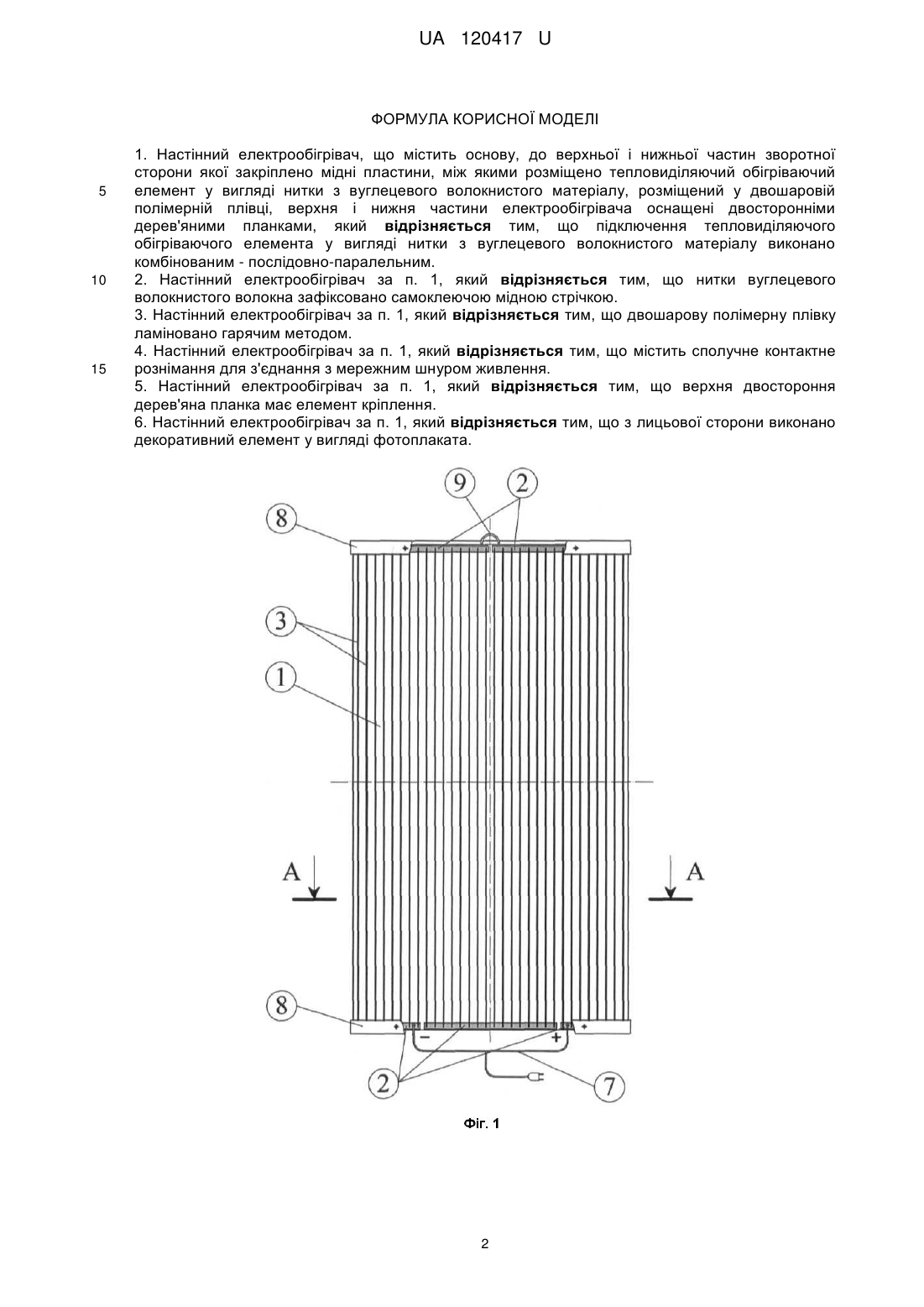

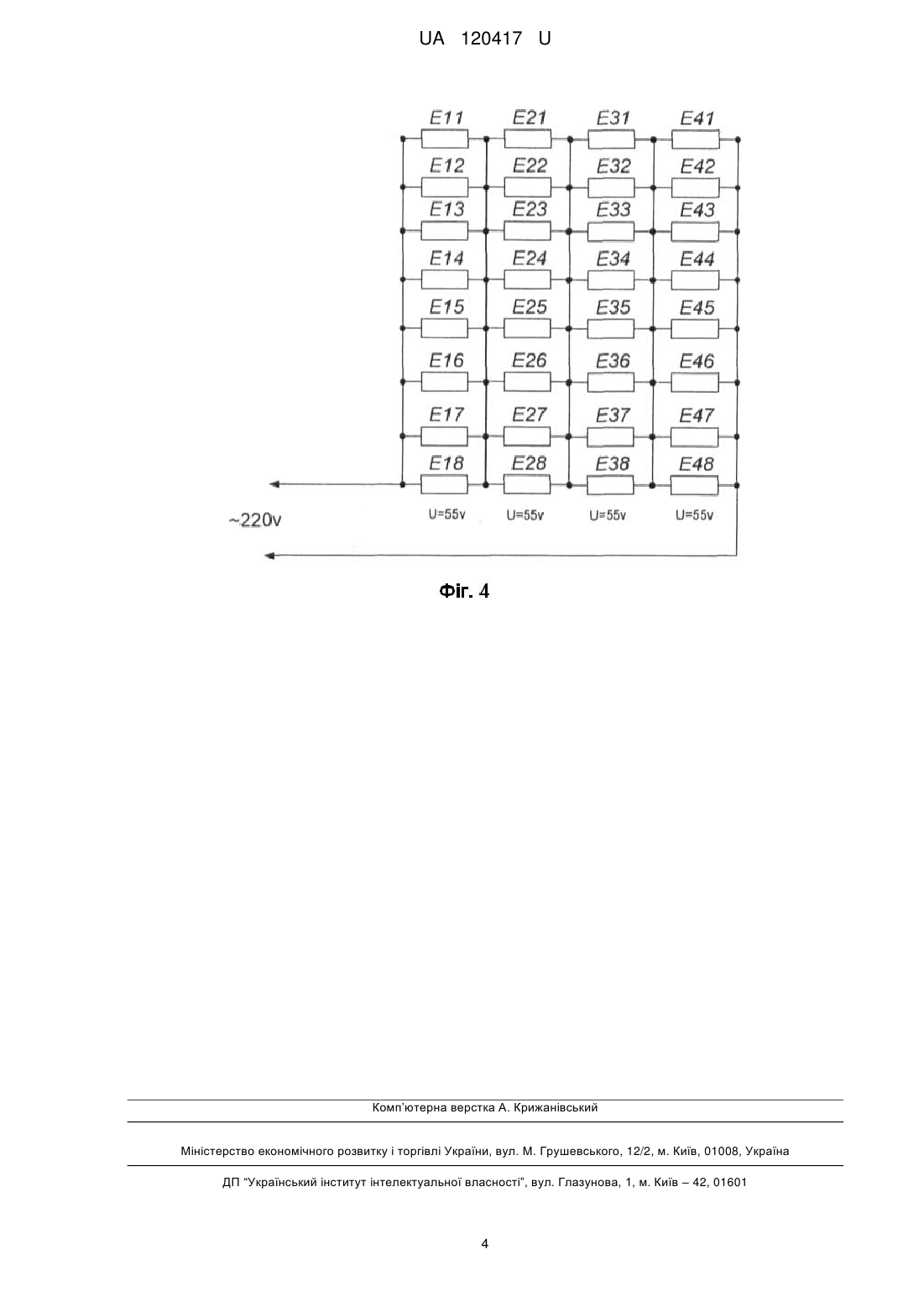

Реферат: Настінний електрообігрівач містить основу, до верхньої і нижньої частин зворотної сторони якої закріплено мідні пластини, між якими розміщено тепловиділяючий обігріваючий елемент у вигляді нитки з вуглецевого волокнистого матеріалу, розміщений у двошаровій полімерній плівці. Верхня і нижня частини електрообігрівача оснащені двосторонніми дерев'яними планками. Підключення тепловиділяючого обігріваючого елемента у вигляді нитки з вуглецевого волокнистого матеріалу виконано комбінованим - послідовно-паралельним. UA 120417 U (54) НАСТІННИЙ ЕЛЕКТРООБІГРІВАЧ UA 120417 U UA 120417 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обігрівачів, зокрема настінних, і може бути використана для додаткового обігріву житлових і офісних приміщень. Відомий електрообігрівач, що містить тепловиділяючий обігріваючий елемент у вигляді нитки з вуглецевого волокнистого матеріалу, розташованої між шарами полімерної плівки, верхню і нижню струмопідвідні мідні шини, мережевий шнур живлення і планки. Струмопідвідні мідні шини виконані рівними по довжині з багатожильного дроту без оболонки. Кінці вуглецевої нитки приклеєні до шин і додатково прикріплені до них металевими кріпильними елементами. Одна з планок виконана порожнистою для розміщення в ній вузла з'єднання мережевого шнура живлення з струмопідвідними мідними шинами, при цьому мережевий шнур живлення на виході з планки додатково забезпечений фіксуючим елементом [RU 169 667 U1, Н05В3/18, 2017]. У зазначеного електрообігрівача нагрівальна площа складається з окремих незалежних нагрівальних елементів, кожен з яких підключений паралельно. При пошкодженні нагрівальної вуглецевої нитки будь-якого елемента втрачається частина корисної площі нагріву та між пошкодженими кінцями виникає напруга мережі, тобто 220 В, яка може призвести до іскріння та займання електрообігрівача. В основу корисної моделі поставлено задачу підвищити ефективність і надійність настінного електрообігрівача. Поставлену задачу вирішують тим, що в настінному електрообігрівачі, який містить основу, до верхньої і нижньої частин зворотної сторони якої закріплено мідні пластини, між якими розміщено тепловиділяючий обігріваючий елемент у вигляді нитки з вуглецевого волокнистого матеріалу, розміщений у двошаровій полімерній плівці, верхня і нижня частини електрообігрівача оснащені двосторонніми дерев'яними планками, згідно з корисною моделлю, підключення тепловиділяючого обігріваючого елемента у вигляді нитки з вуглецевого волокнистого матеріалу виконано комбінованим - послідовно-паралельним. Нитки з вуглецевого волокнистого матеріалу зафіксовано самоклеючою мідною стрічкою. Двошарову полімерну плівку ламіновано гарячим методом. Настінний електрообігрівач містить сполучне контактне рознімання для з'єднання з мережним шнуром живлення. Верхня двостороння дерев'яна планка має елемент кріплення. З боку лицьової сторони настінного електрообігрівача виконано декоративний елемент. Виконання комбінованого - паралельно-послідовного підключення нагрівальних елементів настінного електрообігрівача підвищує ефективність і надійність його роботи, тому що при пошкодженні нагрівальної вуглецевої нитки втрачається всього частина площі нагріву та загальної потужності. Між пошкодженими кінцями прикладена напруга дорівнює напрузі мережі 220 В, поділеній на кількість послідовних блоків (при чотирьох блоках 55 В), що не викликає іскріння, яке б могло призвести до займання. Настінний електрообігрівач, що заявляється, дає можливість локально і економно здійснювати додатковий обігрів житлових і офісних приміщень. Корисна модель пояснюється кресленнями. На Фіг. 1 і Фіг. 2 зображено схему настінного електрообігрівача, вигляд з тильного боку; на Фіг. 3 - розріз по А-А на Фіг. 1; на Фіг. 4 - електричну схему. Настінний електрообігрівач містить основу 1, до верхньої і нижньої частин зворотної сторони якої закріплено мідні пластини 2, між якими розміщено розміщено тепловиділяючий обігріваючий елемент у вигляді нитки 3 з вуглецевого волокнистого матеріалу і зафіксовано самоклеючою мідною стрічкою 4. Цілісність і герметичність досягається шляхом гарячого ламінування двошарової полімерної плівки 5. Електрообігрівач містить сполучне контактне рознімання 6 для з'єднання з мережним шнуром 7 живлення. Верхня і нижня частини електрообігрівача оснащені двосторонніми дерев'яними планками 8, верхня з яких має елемент кріплення 9. З боку лицьової сторони настінного електрообігрівача виконано декоративний елемент у вигляді фотоплаката (не показано). Настінний електрообігрівач використовують наступним чином. Настінний електрообігрівач розміщують на стіні (або іншій поверхні) за елемент кріплення 9, прикріплений до верхньої дерев'яної планки 8. Мережевий шнур 7 живлення включають в розетку, після чого струм надходить на сполучне контактне рознімання 6 з мідних пластин 2, закріплених у нижній і верхній частинах основи 1, та нитки 3 вуглецевого волокнистого волокна, моделюється електрична схема. Під впливом електричного струму нитки 3 нагріваються і випромінюють довгі інфрачервоні хвилі, які утворюють тепловий потік. Захист конструкції забезпечує двошарова полімерна плівка 5, з'єднана між собою гарячим ламінуванням. 60 1 UA 120417 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Настінний електрообігрівач, що містить основу, до верхньої і нижньої частин зворотної сторони якої закріплено мідні пластини, між якими розміщено тепловиділяючий обігріваючий елемент у вигляді нитки з вуглецевого волокнистого матеріалу, розміщений у двошаровій полімерній плівці, верхня і нижня частини електрообігрівача оснащені двосторонніми дерев'яними планками, який відрізняється тим, що підключення тепловиділяючого обігріваючого елемента у вигляді нитки з вуглецевого волокнистого матеріалу виконано комбінованим - послідовно-паралельним. 2. Настінний електрообігрівач за п. 1, який відрізняється тим, що нитки вуглецевого волокнистого волокна зафіксовано самоклеючою мідною стрічкою. 3. Настінний електрообігрівач за п. 1, який відрізняється тим, що двошарову полімерну плівку ламіновано гарячим методом. 4. Настінний електрообігрівач за п. 1, який відрізняється тим, що містить сполучне контактне рознімання для з'єднання з мережним шнуром живлення. 5. Настінний електрообігрівач за п. 1, який відрізняється тим, що верхня двостороння дерев'яна планка має елемент кріплення. 6. Настінний електрообігрівач за п. 1, який відрізняється тим, що з лицьової сторони виконано декоративний елемент у вигляді фотоплаката. 2 UA 120417 U 3 UA 120417 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
