Пристрій для переміщення вантажів

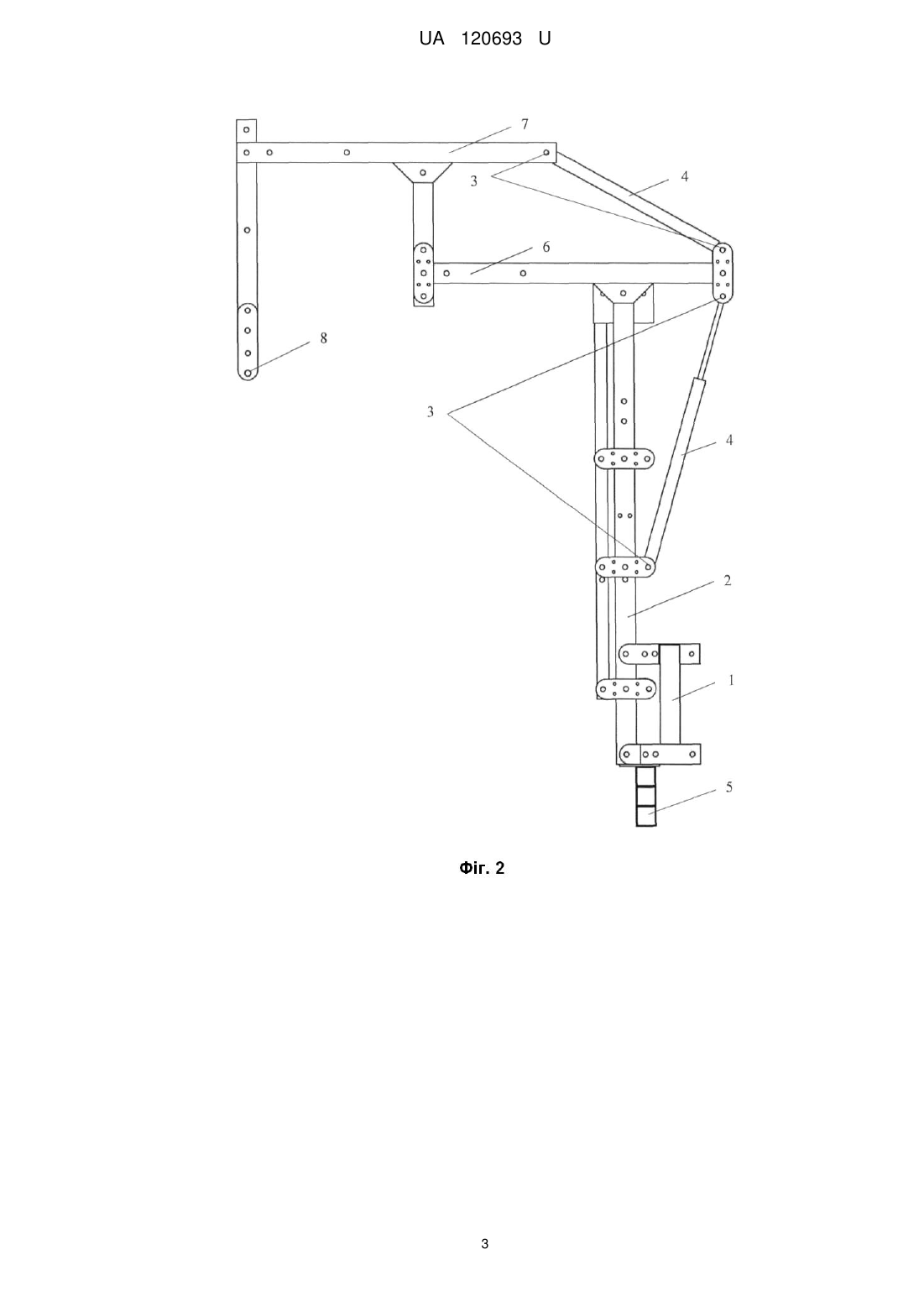

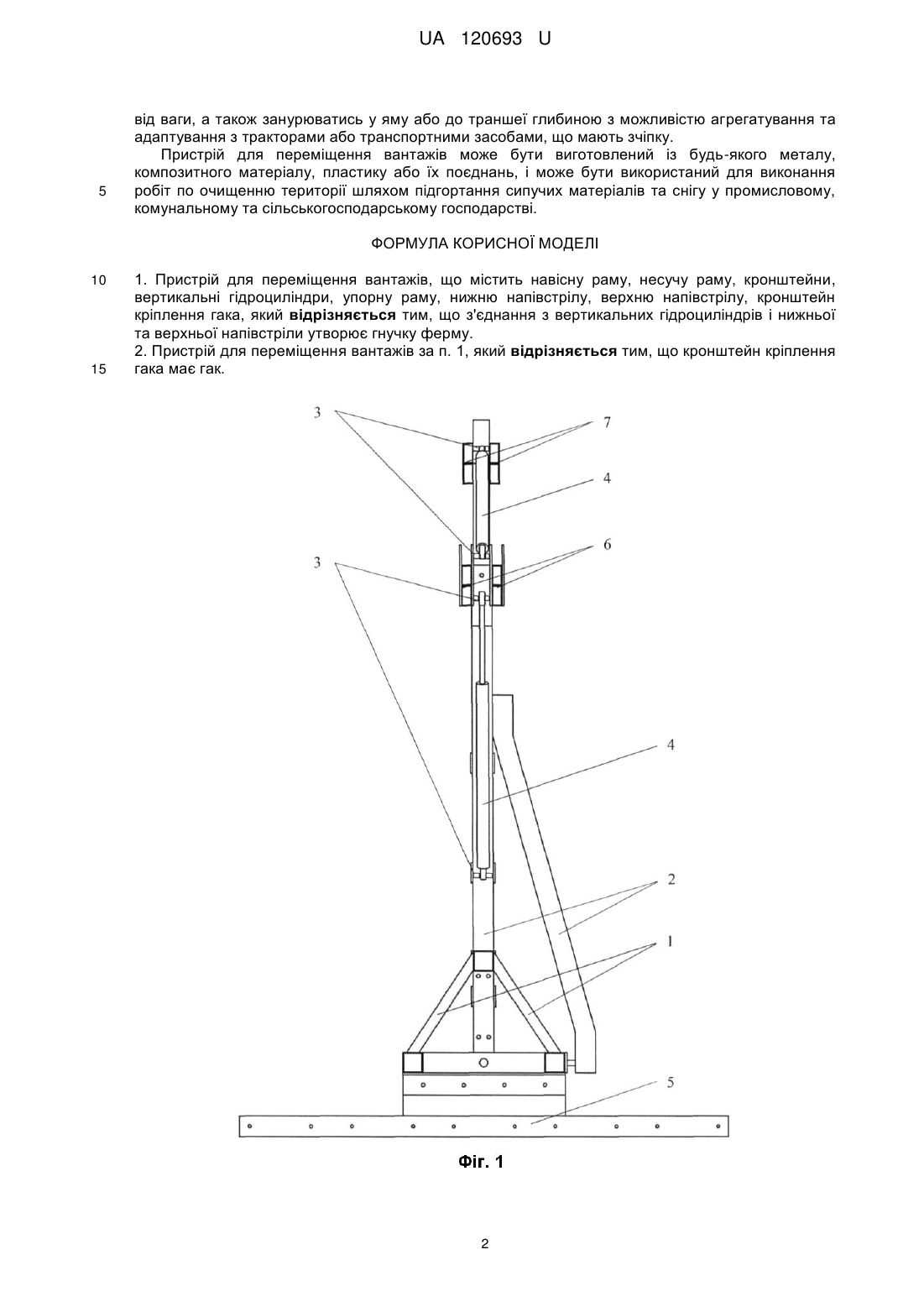

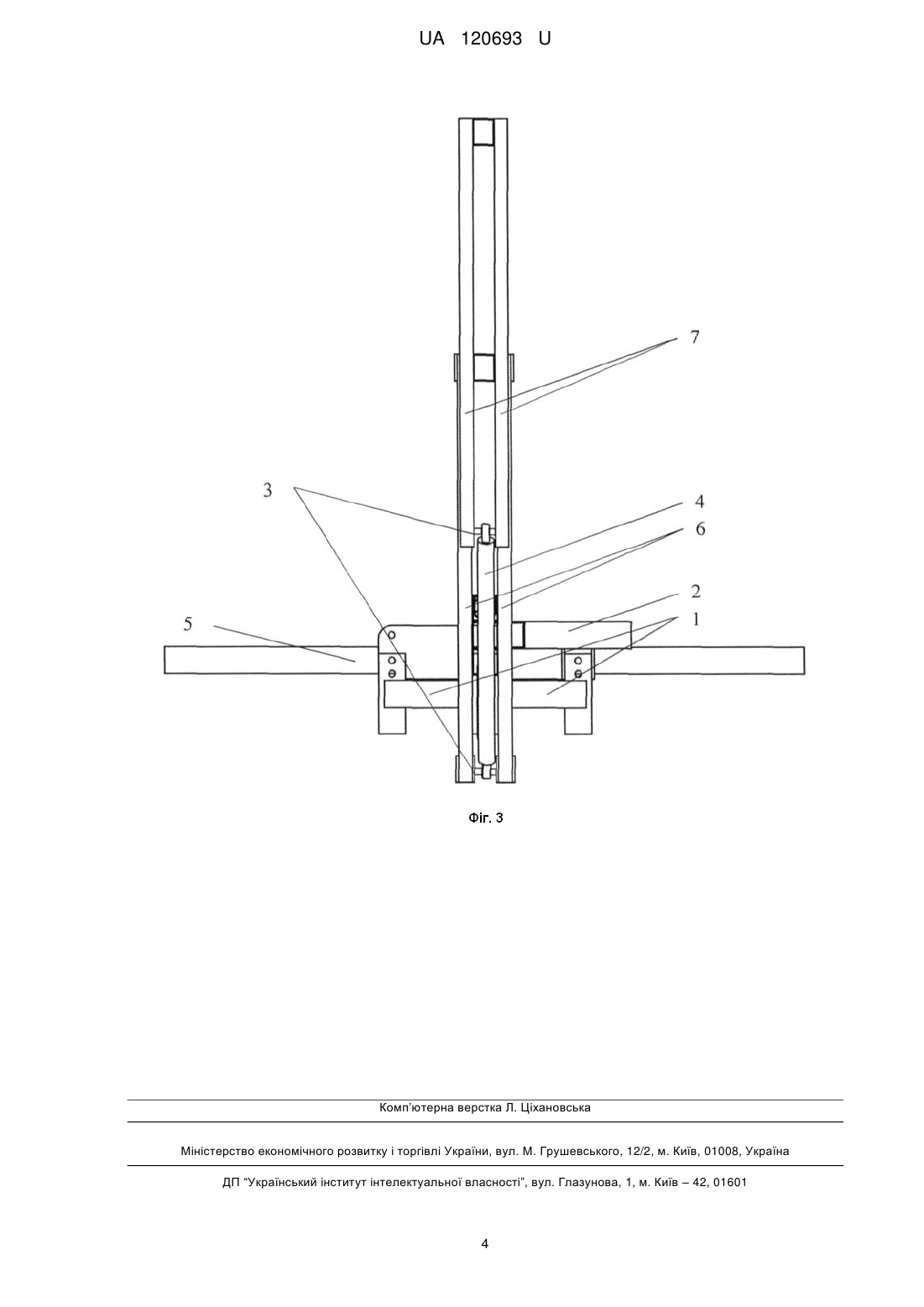

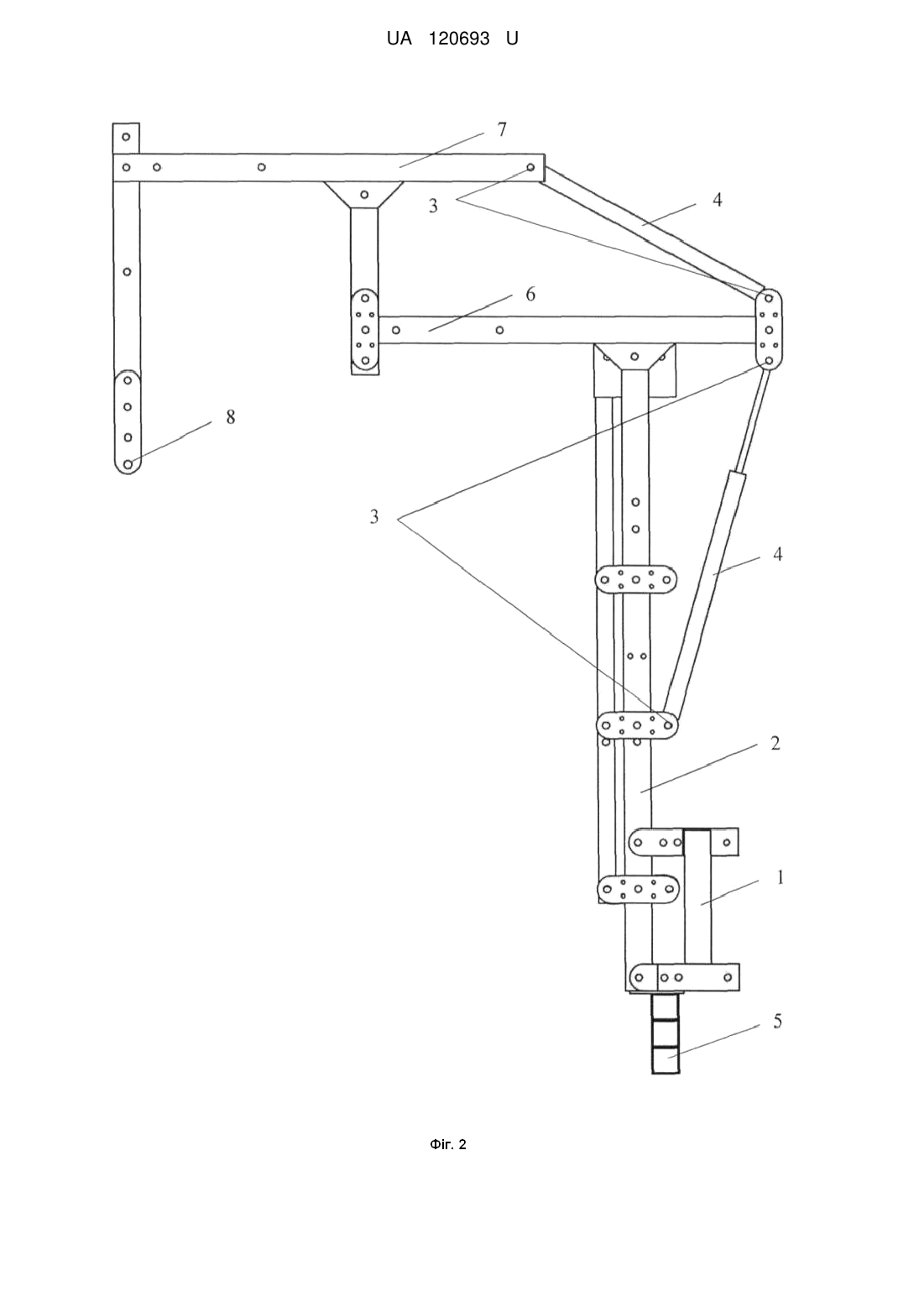

Реферат: Пристрій для переміщення вантажів містить навісну раму, несучу раму, кронштейни, вертикальні гідроциліндри, упорну раму, нижню напівстрілу, верхню напівстрілу, кронштейн кріплення гака. З'єднання з вертикальних гідроциліндрів і нижньої та верхньої напівстріли утворює гнучку ферму. Кронштейн кріплення гака має гак. UA 120693 U про видачу патенту: UA 120693 U UA 120693 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель за міжнародною патентною класифікацією належить до групи В ВИКОНУВАННЯ ОПЕРАЦІЙ; ТРАНСПОРТУВАННЯ. Індекси МПК B25J 9/20, B66F 19/00, B66F 9/04, В66С 23/06, В66С 13/42. Корисна модель належить до підйомно-транспортного устаткування, зокрема для вантажопідйомних гідравлічних пристроїв, і може бути використана як маніпуляторнавантажувач або як навісний робочий орган для трактора або для інших сільськогосподарських машин чи транспортними засобами. Відома подібна корисна модель "Гідравлічний маніпулятор", що містить основу, яка несе на собі вантажозахватну стрілу, що складається з ведучої і веденої ланок, які приводяться в дію силовими гідроциліндрами, і гідросистему для керування гідроциліндрами (Патент України на корисну модель № - UA 107640 від 08.04.2016 року, заявка № u201603794 від 10.06.2016 року, бюл. № 11). Відома корисна модель має основу, яка несе на собі вантажозахватну стрілу, що складається з ведучої і веденої ланок, які приводяться в дію силовими гідроциліндрами, і гідросистему для керування гідроциліндрами. Основа виконана у вигляді плоскої вертикальної трикутної рами з горизонтальними балками коаксіальної конструкції з висувними елементами, що несуть опорні башмаки. Ведучу ланку вантажозахватної стріли виконано у вигляді вертикальної балки. Ведена ланка виконана у вигляді телескопічної балки коробчастого перерізу і зв'язана з одного кінця з верхнім кінцем ведучої ланки за допомогою шарніра. Висота плоскої вертикальної трикутної рами відповідає довжині ведучої ланки стріли і знизу вертикальна рама оснащена додатковою горизонтальною плоскою рамою, оснащеною на кінці стандартним зчепленням і підп'ятником. Під горизонтальною плоскою рамою розташована горизонтальна балка коаксіальної конструкції. У вертикальних трубчастих (або суцільних) елементах для регулювання висоти опорних башмаків виконаний набір послідовних отворів для фіксуючого пальця, виконаних в шаховому порядку. Шарнір, що сполучає ланки гідростріли, встановлений на верхньому кінці ведучої ланки, а поворот у вертикальній площині ведучої ланки забезпечується двома силовими циліндрами, вільні кінці корпусів яких жорстко зв'язані між собою планкою. Трикутна вертикальна плоска рама оснащена набором петель для зчленування з різними типами підвісок тракторів. Пульт керування гідросистемою змонтований на поворотному Г-подібному патрубку, що фіксується в заданому положенні, із заднього боку плоскої вертикальної трикутної рами. Відома корисна модель має конструктивну складність та велику металоємність. В основу корисної моделі, що заявляється, поставлена задача створення адаптивного, універсального, безпечного, та відносно недорогого пристрою для переміщення вантажів, який би не мав наведених недоліків, а також забезпечував би можливість його використання для переміщення та піднімання будь-яких вантажів незалежно від ваги, а також занурюватись у яму або до траншеї глибиною з можливістю агрегатування та адаптування з тракторами або транспортними засобами, що мають зчіпку. Суттєвою перевагою корисної моделі, що заявляється, є можливість трансформування та використання її для різних потреб людини будь-якого віку. Відмінністю даної моделі є її простота конструкції та адаптивність. Конструкція включає встановлення додаткових гідроциліндрів за необхідності. Низька металоємність забезпечує низьку собівартість та відносно малу вагу. Поставлена задача вирішується створенням пристрою для переміщення вантажів, що містить навісну раму (1), несучу раму (2), кронштейни (3), вертикальні гідроциліндри (4), упорну раму (5), нижню напівстрілу (6), верхню напівстрілу (7), кронштейн кріплення гака (8), що відрізняється тим, що з'єднання з вертикальних гідроциліндрів і нижньої та верхньої напівстріли утворює гнучку ферму. У другому варіанті корисної моделі, пристрій для переміщення вантажів за першим варіантом відрізняється тим, що кронштейн кріплення гака (8) має гак. Фігури креслення: (Фіг. 1-3) Схематичне зображення тильного навісного відвалу: навісна рама - 1; несуча рама - 2; кронштейн - 3; вертикальний гідроциліндр - 4; упорна рама - 5; нижня напівстріла - 6; верхня напівстріла - 7; кронштейн кріплення гака - 8. Перенесення вантажу вздовж земної поверхні за допомогою пристрою для переміщення вантажів можливе за рахунок гнучкої конструкції, що в свою чергу є простішою на відміну від конструкції телескопічної стріли. Також дана конструкція може складатись у високу компактну конструкцію, що дозволяє трактору чи іншому транспортному засобу, який агрегатований з пристроєм, приєднувати причеп з вантажем. Суть корисної моделі полягає в тому, що пристрій для переміщення вантажів забезпечує можливість його використання для переміщення та піднімання будь-яких вантажів незалежно 1 UA 120693 U 5 від ваги, а також занурюватись у яму або до траншеї глибиною з можливістю агрегатування та адаптування з тракторами або транспортними засобами, що мають зчіпку. Пристрій для переміщення вантажів може бути виготовлений із будь-якого металу, композитного матеріалу, пластику або їх поєднань, і може бути використаний для виконання робіт по очищенню території шляхом підгортання сипучих матеріалів та снігу у промисловому, комунальному та сільськогосподарському господарстві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для переміщення вантажів, що містить навісну раму, несучу раму, кронштейни, вертикальні гідроциліндри, упорну раму, нижню напівстрілу, верхню напівстрілу, кронштейн кріплення гака, який відрізняється тим, що з'єднання з вертикальних гідроциліндрів і нижньої та верхньої напівстріли утворює гнучку ферму. 2. Пристрій для переміщення вантажів за п. 1, який відрізняється тим, що кронштейн кріплення гака має гак. 2 UA 120693 U 3 UA 120693 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
