Пристрій для проведення окружностей

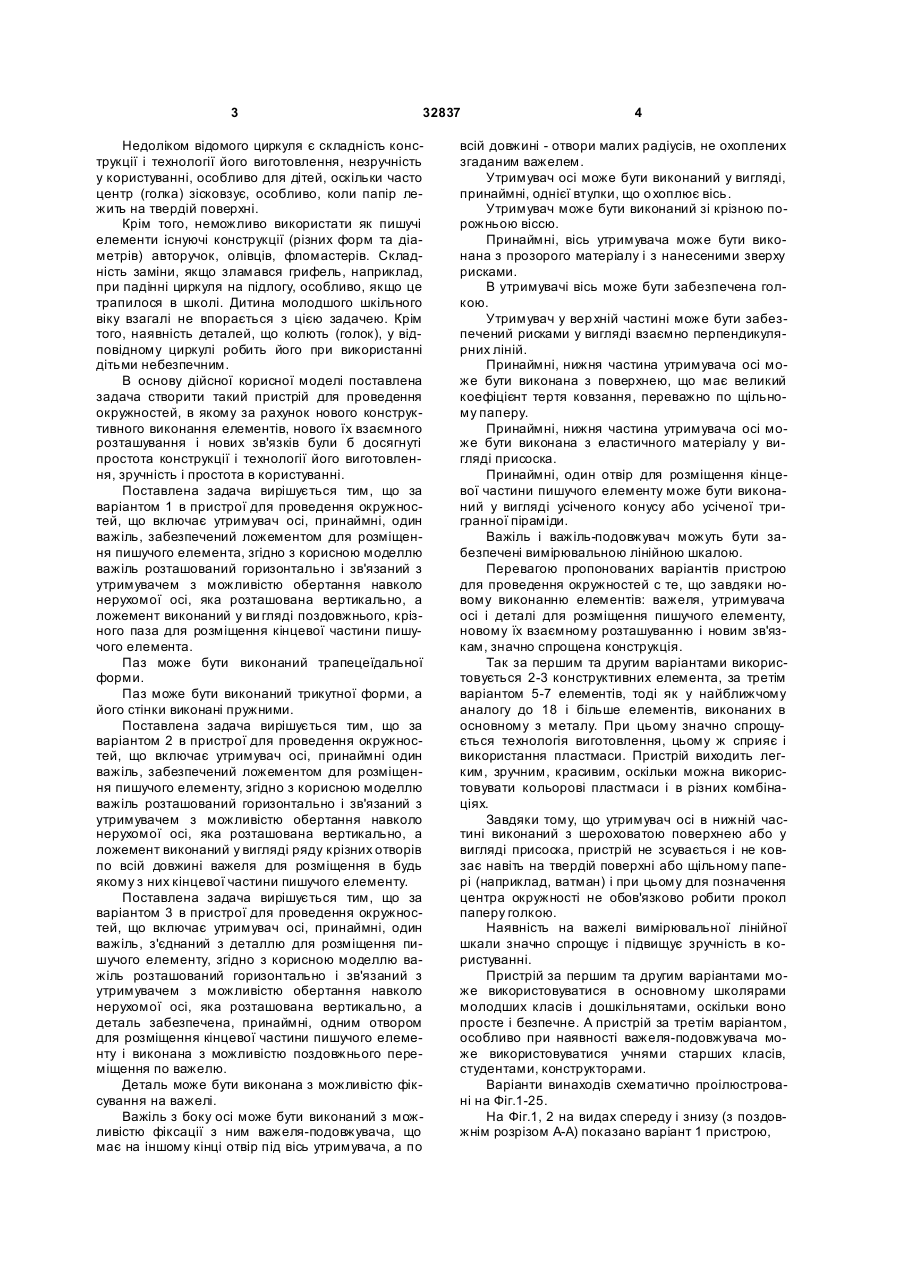

1. Пристрій для проведення окружностей, що включає утримувач осі, принаймні один важіль, з'єднаний з деталлю для розміщення записуючого елемента, який відрізняється тим, що важіль розташований горизонтально і зв'язаний з утримувачем з можливістю обертання навколо нерухомої осі, яка розташована вертикально, а деталь оснащена принаймні одним отвором для розміщення кінцевої частини записуючого елемента і виконана з можливістю поздовжнього переміщення по важелю. 2. Пристрій за п.1, який відрізняється тим, що деталь виконана з можливістю фіксації на важелі. 3. Пристрій за пп.1, 2, який відрізняється тим, що важіль з боку осі виконаний з можливістю фіксації з ним важеля-подовжувача, що має на іншому кінці отвір під вісь утримувача, а по всій довжині - отвори малих радіусів, не о хоплені згаданим важелем. 4. Пристрій за пп.1-3, який відрізняється тим, що утримувач осі виконаний у вигляді принаймні однієї втулки, що о хоплює вісь. U 2 (19) 1 3 32837 Недоліком відомого циркуля є складність конструкції і технології його виготовлення, незручність у користуванні, особливо для дітей, оскільки часто центр (голка) зісковзує, особливо, коли папір лежить на твердій поверхні. Крім того, неможливо використати як пишучі елементи існуючі конструкції (різних форм та діаметрів) авторучок, олівців, фломастерів. Складність заміни, якщо зламався грифель, наприклад, при падінні циркуля на підлогу, особливо, якщо це трапилося в школі. Дитина молодшого шкільного віку взагалі не впорається з цією задачею. Крім того, наявність деталей, що колють (голок), у відповідному циркулі робить його при використанні дітьми небезпечним. В основу дійсної корисної моделі поставлена задача створити такий пристрій для проведення окружностей, в якому за рахунок нового конструктивного виконання елементів, нового їх взаємного розташування і нових зв'язків були б досягнуті простота конструкції і технології його виготовлення, зручність і простота в користуванні. Поставлена задача вирішується тим, що за варіантом 1 в пристрої для проведення окружностей, що включає утримувач осі, принаймні, один важіль, забезпечений ложементом для розміщення пишучого елемента, згідно з корисною моделлю важіль розташований горизонтально і зв'язаний з утримувачем з можливістю обертання навколо нерухомої осі, яка розташована вертикально, а ложемент виконаний у ви гляді поздовжнього, крізного паза для розміщення кінцевої частини пишучого елемента. Паз може бути виконаний трапецеїдальної форми. Паз може бути виконаний трикутної форми, а його стінки виконані пружними. Поставлена задача вирішується тим, що за варіантом 2 в пристрої для проведення окружностей, що включає утримувач осі, принаймні один важіль, забезпечений ложементом для розміщення пишучого елементу, згідно з корисною моделлю важіль розташований горизонтально і зв'язаний з утримувачем з можливістю обертання навколо нерухомої осі, яка розташована вертикально, а ложемент виконаний у вигляді ряду крізних отворів по всій довжині важеля для розміщення в будь якому з них кінцевої частини пишучого елементу. Поставлена задача вирішується тим, що за варіантом 3 в пристрої для проведення окружностей, що включає утримувач осі, принаймні, один важіль, з'єднаний з деталлю для розміщення пишучого елементу, згідно з корисною моделлю важіль розташований горизонтально і зв'язаний з утримувачем з можливістю обертання навколо нерухомої осі, яка розташована вертикально, а деталь забезпечена, принаймні, одним отвором для розміщення кінцевої частини пишучого елементу і виконана з можливістю поздовжнього переміщення по важелю. Деталь може бути виконана з можливістю фіксування на важелі. Важіль з боку осі може бути виконаний з можливістю фіксації з ним важеля-подовжувача, що має на іншому кінці отвір під вісь утримувача, а по 4 всій довжині - отвори малих радіусів, не охоплених згаданим важелем. Утримувач осі може бути виконаний у вигляді, принаймні, однієї втулки, що о хоплює вісь. Утримувач може бути виконаний зі крізною порожньою віссю. Принаймні, вісь утримувача може бути виконана з прозорого матеріалу і з нанесеними зверху рисками. В утримувачі вісь може бути забезпечена голкою. Утримувач у вер хній частині може бути забезпечений рисками у вигляді взаємно перпендикулярних ліній. Принаймні, нижня частина утримувача осі може бути виконана з поверхнею, що має великий коефіцієнт тертя ковзання, переважно по щільному паперу. Принаймні, нижня частина утримувача осі може бути виконана з еластичного матеріалу у вигляді присоска. Принаймні, один отвір для розміщення кінцевої частини пишучого елементу може бути виконаний у вигляді усіченого конусу або усіченої тригранної піраміди. Важіль і важіль-подовжувач можуть бути забезпечені вимірювальною лінійною шкалою. Перевагою пропонованих варіантів пристрою для проведення окружностей с те, що завдяки новому виконанню елементів: важеля, утримувача осі і деталі для розміщення пишучого елементу, новому їх взаємному розташуванню і новим зв'язкам, значно спрощена конструкція. Так за першим та другим варіантами використовується 2-3 конструктивних елемента, за третім варіантом 5-7 елементів, тоді як у найближчому аналогу до 18 і більше елементів, виконаних в основному з металу. При цьому значно спрощується технологія виготовлення, цьому ж сприяє і використання пластмаси. Пристрій виходить легким, зручним, красивим, оскільки можна використовувати кольорові пластмаси і в різних комбінаціях. Завдяки тому, що утримувач осі в нижній частині виконаний з шероховатою поверхнею або у вигляді присоска, пристрій не зсувається і не ковзає навіть на твердій поверхні або щільному папері (наприклад, ватман) і при цьому для позначення центра окружності не обов'язково робити прокол паперу голкою. Наявність на важелі вимірювальної лінійної шкали значно спрощує і підвищує зручність в користуванні. Пристрій за першим та другим варіантами може використовуватися в основному школярами молодших класів і дошкільнятами, оскільки воно просте і безпечне. А пристрій за третім варіантом, особливо при наявності важеля-подовжувача може використовуватися учнями старших класів, студентами, конструкторами. Варіанти винаходів схематично проілюстровані на Фіг.1-25. На Фіг.1, 2 на видах спереду і знизу (з поздовжнім розрізом А-А) показано варіант 1 пристрою, 5 32837 на Фіг.3 даний його поперечний переріз В-В з трапецеїдальним пазом, на Фіг.4 даний його поперечний переріз С-С з трикутним пазом. На Фіг.5, 6 на видах спереду і знизу показаний варіант 2 пристрою, а на Фіг.7 даний його поперечний переріз Е-Е. На Фіг.8, 9 на видах спереду і знизу (з подовжнім розрізом F-F) показаний варіант 3 пристрою з деталлю без фіксації на важелі трапецеїдальної форми, на Фіг.10 даний його поперечний переріз Н-Н. На Фіг.11, 12 на видах спереду і знизу показаний варіант 3 пристрою з деталлю без фіксації на важелі круглої форми, на Фіг.13 показаний його поперечний переріз L-L. На Фіг.14 у аксонометрії показана деталь без фіксації на важелі трикутної форми. На Фіг.15 на вигляді спереду показаний пристрій з деталлю, що має фіксатор, на Фіг.16 даний його поперечний переріз М-М. На Фіг.17, 18 на видах спереду показані відповідно важіль і важіль-подовжувач підготовлені до з'єднання. На Фіг.19 на вигляді спереду, на Фіг.20 на вигляді знизу показані важіль і важіль-подовжувач в зборі. На Фіг.21 показаний утримувач осі у вигляді однієї втулки, на Фіг.22 показаний утримувач з крізною порожньою віссю, на Фіг.23 показаний утримувач, в якому вісь виконана з прозорого матеріалу. На Фіг.24 показаний утримувач, в якому вісь забезпечена голкою, на Фіг.25 показаний утримувач забезпечений у верхній частині рисками. Пристрій дня проведення окружностей за варіантом 1 (Фіг.1, 2) містить утримувач 1 осі 2, принаймні, один важіль 3, забезпечений ложементом у вигляді поздовжнього крізного паза 4 для розміщення кінцевої частини пишучого елементу. Важіль розташований горизонтально і зв'язаний з утримувачем 1 з можливістю обертання навколо нерухомої осі 2, яка розташована вертикально. Паз 4 може бути виконаний трапецеїдальної форми (Фіг.3), охоплюючи конусну частину пишучого елементу. Паз 4 може бути виконаний трикутної форми (Фіг.4), а його стінки 5 виконані пружними, наприклад, за рахунок двох додаткових прорізів 6, розташованих знизу вздовж паза 4. Завдяки цьому стінки 5 паза 4 можуть відгинатися, краще втримуючи кінцеву частину пишучого елементу. Пристрій за варіантом 2 (Фіг.5-7) містить утримувач 1 осі 2, принаймні, один важіль 3, забезпечений ложементом у вигляді ряду крізних отворів 7 по всій довжині важеля 3 для розміщення в будьякому з них кінцевої частини пишучого елементу. Важіль 3 розташований горизонтально і зв'язаний з утримувачем 1 з можливістю обертання навколо осі 2, яка розташована вертикально. Отвори 7 розташовані на різних радіусах відносно осі 2. 6 Пристрій за варіантом 3 (Фіг.8-16) містить утримувач 1 осі 2, принаймні, один важіль 3, з'єднаний з деталлю 8 для розміщення пишучого елементу. Важіль 3 розташований горизонтально і зв'язаний з утримувачем 1 з можливістю обертання навколо осі 2, яка розташована вертикально. Деталь 8 забезпечена, принаймні, одним отвором 7 (Фіг.8, 11 по два отвори) для розміщення кінцевої частини пишучого елементу і виконана з можливістю поздовжнього переміщення по важелю 3. На Фіг.8-14 деталь 8 утримується на важелі 3 за рахунок сили тертя та великій поверхні і більш точного виконання спряжених деталей 8 і важеля 3. Так на Фіг.8-10 деталь 8 має виступи 9, які вставлені в пази 10 важеля 3. На Фіг.11-14 деталь 8 утримується на важелі 3 круглої і трикутної форми також за рахунок великої поверхні спряження і сили тертя. Деталь 8 може бути виконана з можливістю фіксації на важелі 3 (Фіг.15, 16). Для цього деталь 8 у верхній частині може бути виконана у вигляді стержня з різьбою, на який накручується фіксатор 11, закріплюючи деталь 8 в пазу 4 важеля 3 на необхідному радіусі. Важіль 3 з боку осі 2 може бути виконаний з можливістю фіксації з ним важеля-подовжувача 12 (Фіг.17). Для цього важіль 3 з боку вісі 2 має виступ 13 (Фіг.18). Важіль-подовжувач 12 має на одному кінці виїмку 14 і отвір 15 для фіксації, на іншому кінці - отвір 16 під вісь 2 утримувача 1, а по всій довжині має отвори 17 малих радіусів, тобто окружностей не охоплених важелем 3. Важіль 3, вставлений виступом 13 у виїмку 14 важеляподовжувача 12, фіксується за допомогою стопора 18 (Фіг.19), що входить в отвори 15 і 16 важеляподовжувача 12 і важеля 3 (на Фіг.20 в повному зборі з утримувачем 1 осі 2). Утримувач 1 осі 2 може бути виконаний у вигляді, принаймні, однієї втулки (фіг.21), що охоплює вісь 2. На інших Фіг.2, 6, 9 і 12 показані варіанти утримувачів 1 із двома втулками. Утримувач 1 може бути виконаний з крізною порожньою віссю 2 (Фіг.22), в якій отвір 19 виконаний конусним, щоб краще було видно центр окружності. Отвір 19 може бути виконаний і просто циліндричним. В утримувачі 1, принаймні, вісь 2 може бути виконана з прозорого матеріалу, переважно з пластмаси (Фіг.2, 23) і забезпечена рисками (умовно не показані) для знаходження центру при проведенні окружності. Риски повинні бути нанесені у вигляді взаємно перпендикулярних ліній, не доходячи до центру, щоб його було видно, наприклад, у вигляді точки або проколу голки на папері. З прозорого матеріалу може бути виконана не тільки вісь 2, але і верхня частина утримувача 1 (Фіг.6, 9, 12, 21). В утримувачі 1 вісь 2 може бути забезпечена голкою 20 (Фіг.24), яка виступає за межі осі 2 на відстань порядку 0,5-1,0 мм. Цей варіант більш припустимий для студентів і конструкторів. Бажано, щоб утримувач 1 з віссю 2 були виконані з прозорого матеріалу. Утримувач 1 у верхній частині може бути забезпечений рисками 21, виконаними у вигляді вза 7 32837 ємно перпендикулярних ліній (Фіг.25), необхідних для більш швидкого і точного знаходження центру для проведення окружностей. Принаймні, нижня частина утримувача 1 осі 2 може бути виконана з поверхнею, що має високий коефіцієнт тертя ковзання, переважно, по щільному паперу, наприклад, з шероховатою поверхнею, щоб пристрій не ковзав при роботі по паперу або іншій твердій поверхні. В той самий час частини утримувача 1, дотичні з важелем 3, навпаки можуть бути з гладкою поверхнею для більш легкого обертання важеля 3 навколо осі 2. Принаймні, нижня частина утримувача 1 осі 2 може бути виконана з еластичного матеріалу, наприклад, з гуми, еластомеру, у вигляді присоска 22 (Фіг.20), який може бути виконаний з угн утою поверхнею. При натисненні на такий утримувач 1 повітря з проміжку угн ута поверхня - площина (папір) витісняється, створюється розрідження і присосок практично здвинути не можливо. Принаймні, один отвір 7 для розміщення кінцевої частини-пишучого елементу може бути виконаний у вигляді усіченого конуса або усіченої тригранної піраміди (Фіг.6, 7, 9, 10, 13), краще охоплюючи конусну кінцеву частину пишучого елементу. Важіль 3 і важіль-подовжувач 12 можуть бути забезпечені вимірювальною лінійною шкалою 23 (Фіг.1, 5, 8, 15, 17-19), спрощуючи і підвищуючи зручність у користуванні при вимірах радіусу окружності або дуги. Важіль 3 і важіль-подовжувач 12 можуть мати в перерізі різну форму: круглу (Фіг.11-13), прямокутну (Фіг.16), трапецеїдальну (Фіг.3, 4, 7, 10), трикутну (Фіг.14) і інші, що залежить від матеріалу і способу виготовлення, щоб забезпечити їм необхідну міцність і жорсткість. При виготовленні з пластмаси найбільш переважна трапецеїдальна і трикутна форма важеля. Важіль 3 круглої форми можна виготовити, наприклад, з тонкої металевої смуги, скрутивши її в тр убку. Утримувач 1 осі 2, деталь 8, фіксатор 11 і стопор 18 можуть бути виго товлені з пластмаси пресуванням. Деталь 8 (Фіг.14) і утримувач 1 осі 2 з голкою 20 (Фіг.24) можуть бути ком 8 бінованими, і виготовлені з пластмаси і металу також пресуванням. Спосіб використання пристрою полягає в наступному. Встановлюють необхідний радіус окружності, тобто відстань від центра осі 2 до центру отвору 7, пересуваючи деталь 8 по важелю 3 і відмірюючи її по вимірювальній шкалі 23 або по лінійці. Положення деталі 8 закріплюють фіксатором 11 (Фіг.15). Потім важіль 3 розташовують всередині сектора (180-270°) окружності (умовної), а за допомогою отвору 19 в осі 2 (Фіг.22) або з допомогою рисок на осі 2 з прозорого матеріалу, або рисок 21 (Фіг.25) на верхній частині утримувача 1, або за допомогою голки 20 (Фіг.24) встановлюють вісь 2 утримувача 1 на центр окружності, яку необхідно провести. Після цього пальцем лівої руки (вказівним або яким зручніше, інші піджаті) притискують утримувач 1 осі 2 до паперу, правою рукою беруть пишучий елемент (олівець, кулькова ручка), вставляють кінцевою частиною в отвір 7 деталі 8 (Фіг.15), або важеля 3 (Фіг.5), або в паз 4 (Фіг.1) і, притискуючи його до паперу, проводять окружність. При цьому в кінці проведення окружності необхідно палець, яким постійно притискують утримувач 1, перевести у вертикальне положення і трохи ліворуч, щоб пропустити під лівою р укою праву р уку з пишучим елементом і важелем 3, завершуючи креслення, тобто, замикаючи окружність. При кресленні окружностей з великим радіусом (наприклад, до 200мм) використовують важіль-подовжувач 12. Для цього з важеля 3 знімають утримувач 1 осі 2 (повинен бути розбірним) і вставляють в отвір 16 важеля-подовжувача 12. Потім важіль 3 виступом 13 вставляють у виїмку 14 важеля-подовжувача 12 і фіксують стопором 18 (Фіг.19, 20). А далі поступають аналогічно, як вже описувалося вище, тільки вже використовуючи дві шкали 23 на важелі 3 і важелі-подовжувачі 12 або лінійку. Для проведення окружностей з малим радіусом, неохоплених важелем 3, використовують важіль-подовжувач 12, на якому обирають необхідний по діаметру отвір 17 (Фіг.17) і проводять окружність. 9 32837 10 11 Комп’ютерна в ерстка Н. Лисенко 32837 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
