Гребеневий монтажний вузол металевої рами з просторовими елементами із квадратних труб

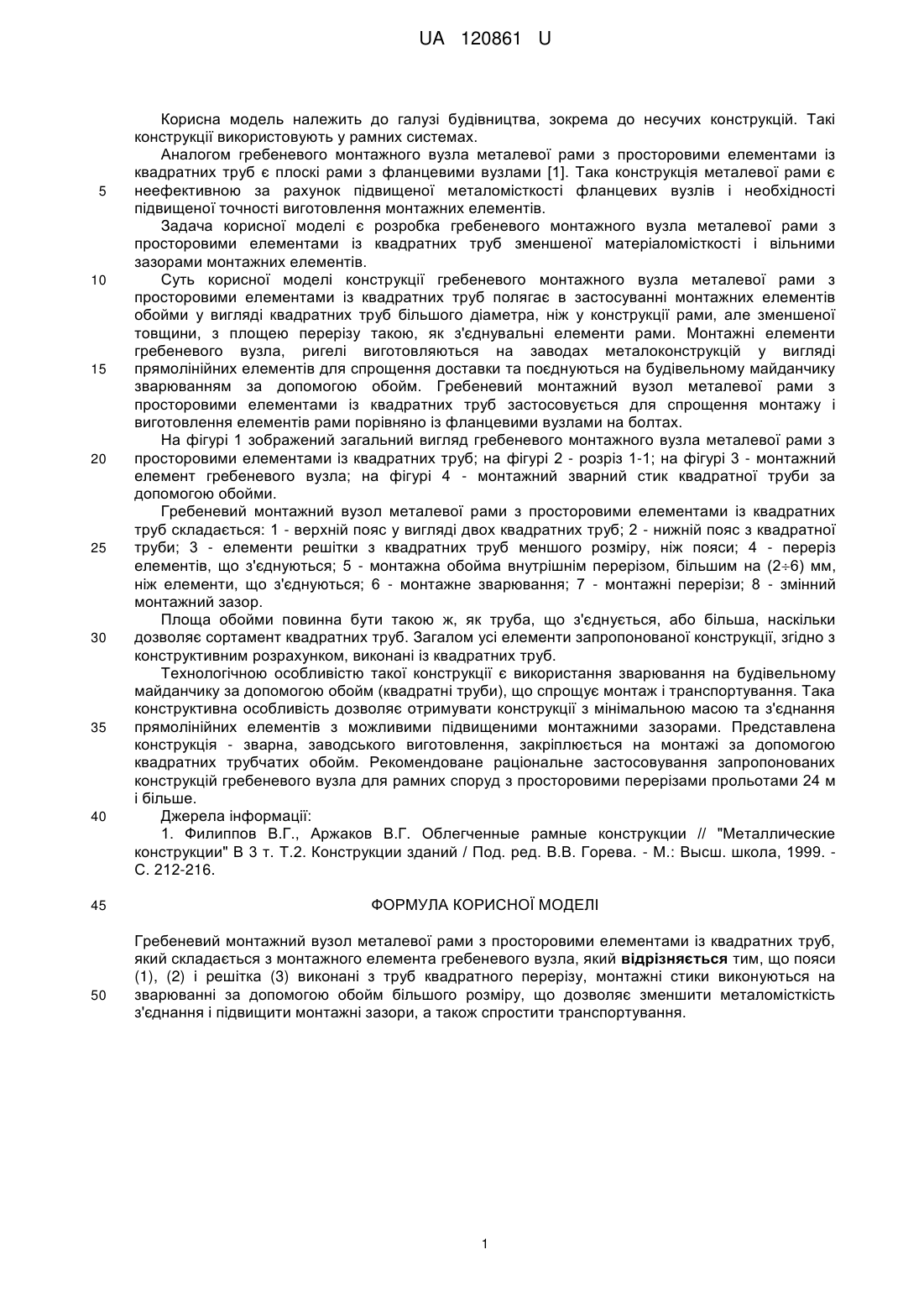

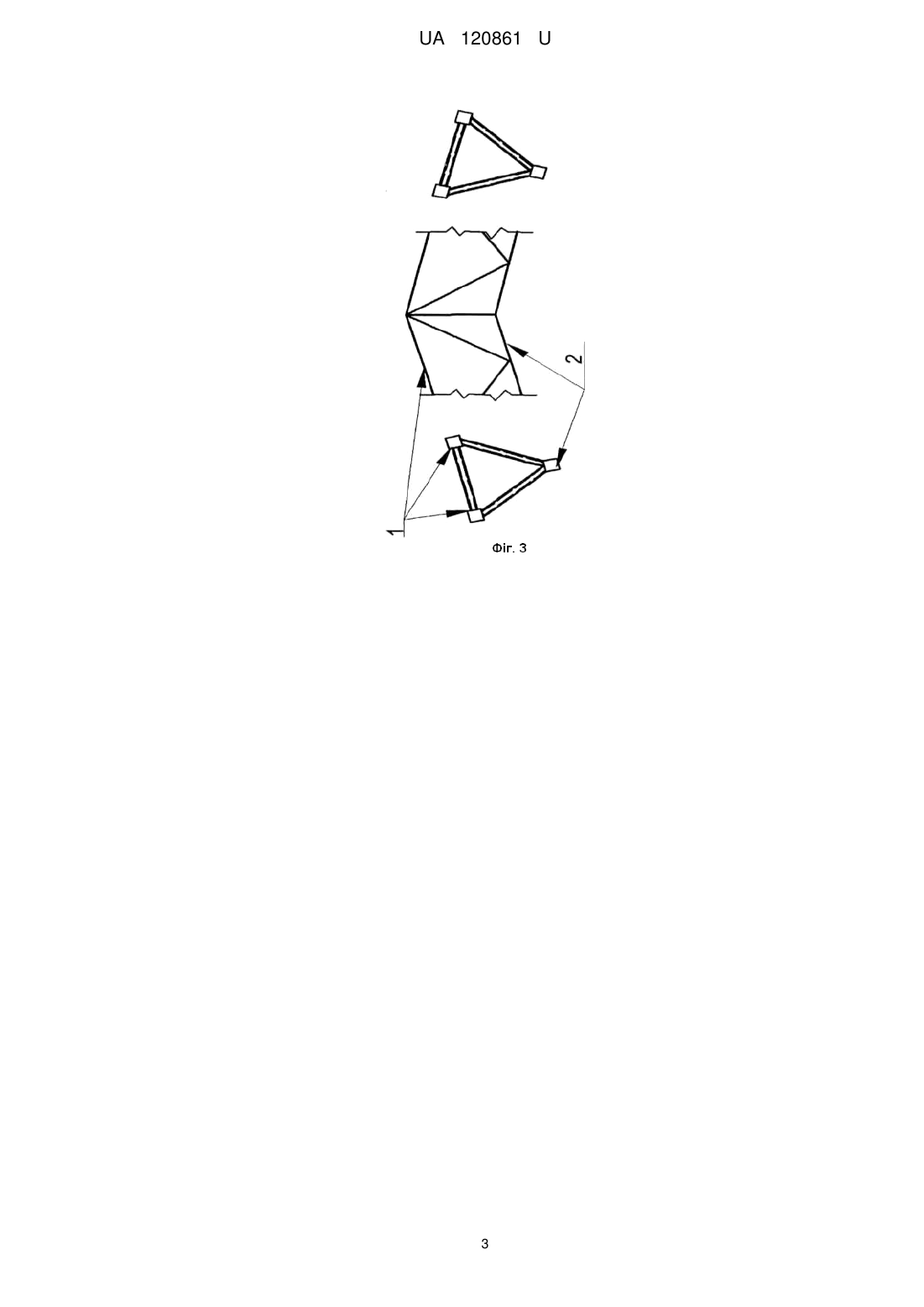

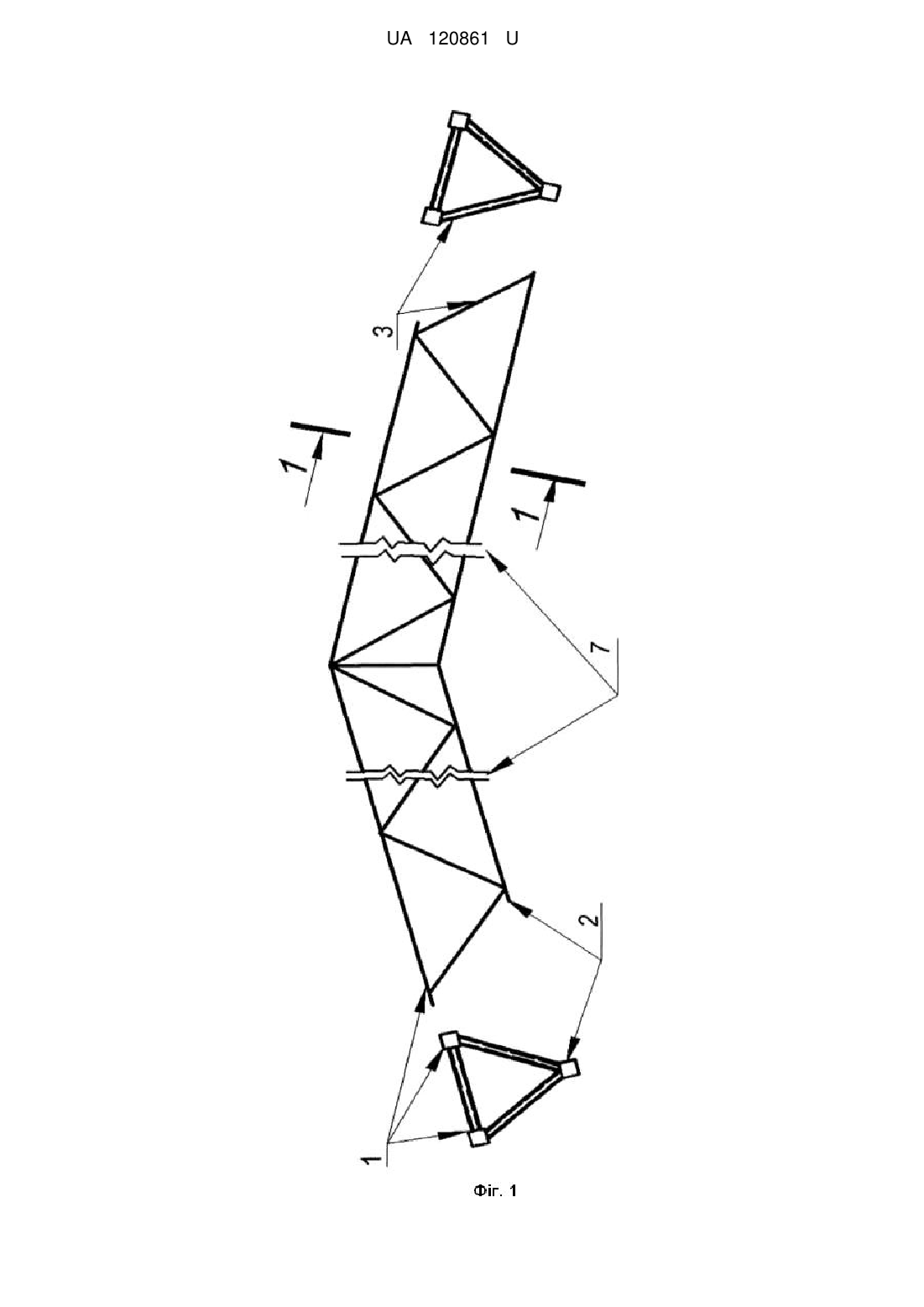

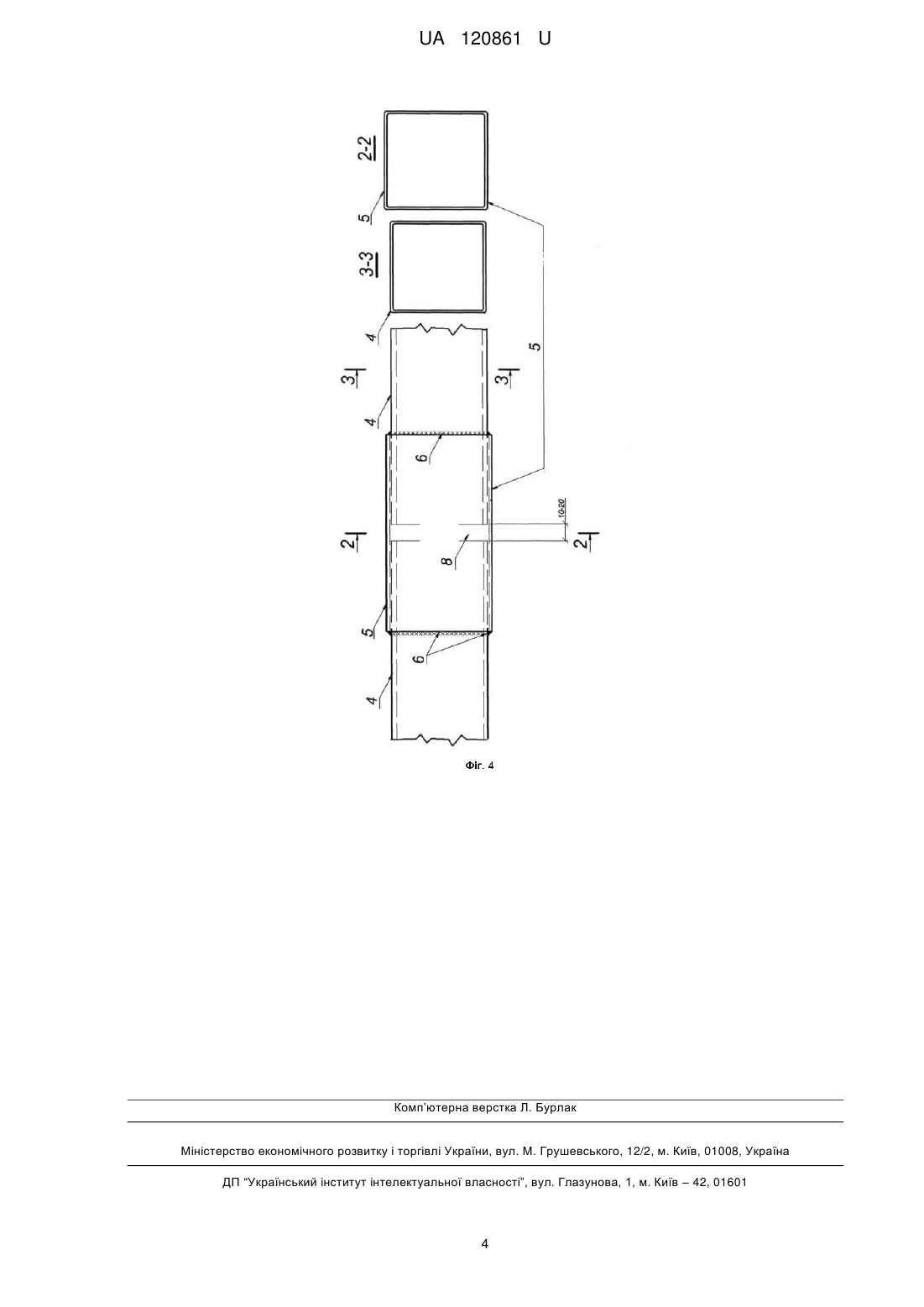

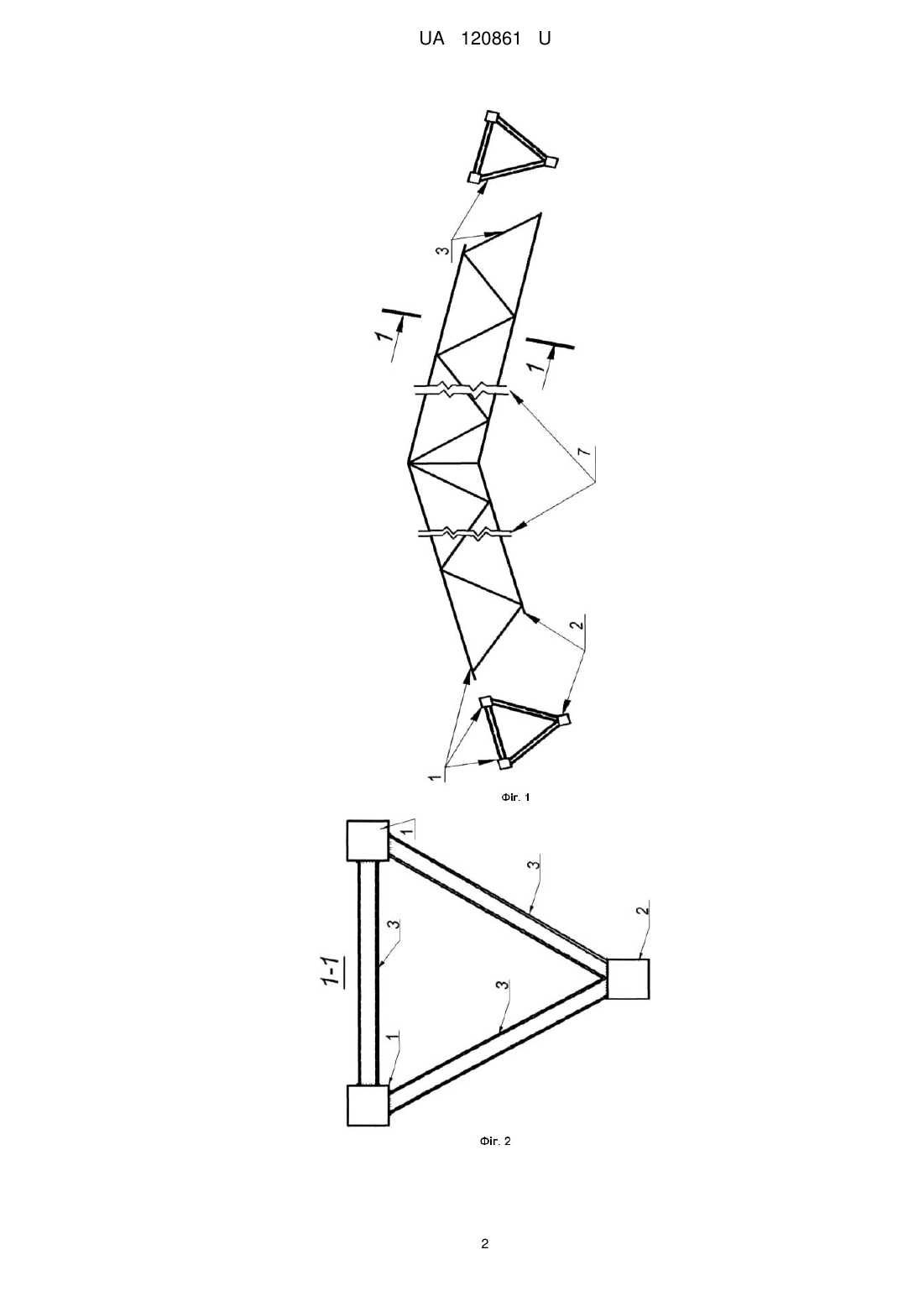

Реферат: Гребеневий монтажний вузол металевої рами з просторовими елементами із квадратних труб складається з монтажного елемента гребеневого вузла (фіг. 3). Пояси 1, 2 і решітка 3 виконані з труб квадратного перерізу, монтажні стики виконуються на зварюванні за допомогою обойм більшого розміру, що дозволяє зменшити металомісткість з'єднання і підвищити монтажні зазори, а також спростити транспортування. UA 120861 U (12) UA 120861 U UA 120861 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій. Такі конструкції використовують у рамних системах. Аналогом гребеневого монтажного вузла металевої рами з просторовими елементами із квадратних труб є плоскі рами з фланцевими вузлами [1]. Така конструкція металевої рами є неефективною за рахунок підвищеної металомісткості фланцевих вузлів і необхідності підвищеної точності виготовлення монтажних елементів. Задача корисної моделі є розробка гребеневого монтажного вузла металевої рами з просторовими елементами із квадратних труб зменшеної матеріаломісткості і вільними зазорами монтажних елементів. Суть корисної моделі конструкції гребеневого монтажного вузла металевої рами з просторовими елементами із квадратних труб полягає в застосуванні монтажних елементів обойми у вигляді квадратних труб більшого діаметра, ніж у конструкції рами, але зменшеної товщини, з площею перерізу такою, як з'єднувальні елементи рами. Монтажні елементи гребеневого вузла, ригелі виготовляються на заводах металоконструкцій у вигляді прямолінійних елементів для спрощення доставки та поєднуються на будівельному майданчику зварюванням за допомогою обойм. Гребеневий монтажний вузол металевої рами з просторовими елементами із квадратних труб застосовується для спрощення монтажу і виготовлення елементів рами порівняно із фланцевими вузлами на болтах. На фігурі 1 зображений загальний вигляд гребеневого монтажного вузла металевої рами з просторовими елементами із квадратних труб; на фігурі 2 - розріз 1-1; на фігурі 3 - монтажний елемент гребеневого вузла; на фігурі 4 - монтажний зварний стик квадратної труби за допомогою обойми. Гребеневий монтажний вузол металевої рами з просторовими елементами із квадратних труб складається: 1 - верхній пояс у вигляді двох квадратних труб; 2 - нижній пояс з квадратної труби; 3 - елементи решітки з квадратних труб меншого розміру, ніж пояси; 4 - переріз елементів, що з'єднуються; 5 - монтажна обойма внутрішнім перерізом, більшим на (26) мм, ніж елементи, що з'єднуються; 6 - монтажне зварювання; 7 - монтажні перерізи; 8 - змінний монтажний зазор. Площа обойми повинна бути такою ж, як труба, що з'єднується, або більша, наскільки дозволяє сортамент квадратних труб. Загалом усі елементи запропонованої конструкції, згідно з конструктивним розрахунком, виконані із квадратних труб. Технологічною особливістю такої конструкції є використання зварювання на будівельному майданчику за допомогою обойм (квадратні труби), що спрощує монтаж і транспортування. Така конструктивна особливість дозволяє отримувати конструкції з мінімальною масою та з'єднання прямолінійних елементів з можливими підвищеними монтажними зазорами. Представлена конструкція - зварна, заводського виготовлення, закріплюється на монтажі за допомогою квадратних трубчатих обойм. Рекомендоване раціональне застосовування запропонованих конструкцій гребеневого вузла для рамних споруд з просторовими перерізами прольотами 24 м і більше. Джерела інформації: 1. Филиппов В.Г., Аржаков В.Г. Облегченные рамные конструкции // "Металлические конструкции" В 3 т. Т.2. Конструкции зданий / Под. ред. В.В. Горева. - М.: Высш. школа, 1999. С. 212-216. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гребеневий монтажний вузол металевої рами з просторовими елементами із квадратних труб, який складається з монтажного елемента гребеневого вузла, який відрізняється тим, що пояси (1), (2) і решітка (3) виконані з труб квадратного перерізу, монтажні стики виконуються на зварюванні за допомогою обойм більшого розміру, що дозволяє зменшити металомісткість з'єднання і підвищити монтажні зазори, а також спростити транспортування. 1 UA 120861 U 2 UA 120861 U 3 UA 120861 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
