Карнизний монтажний вузол металевої рами з просторовими елементами із круглих труб

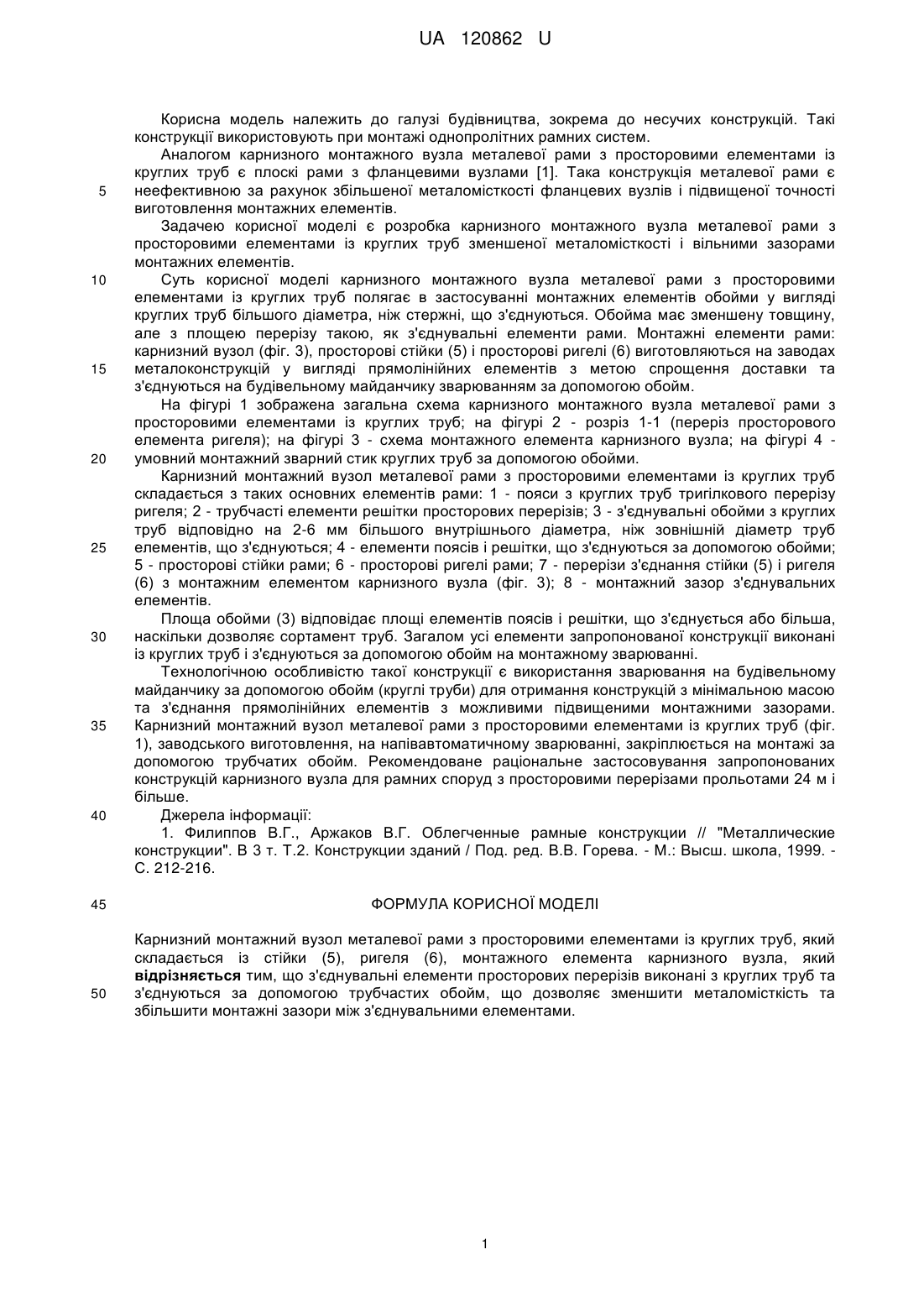

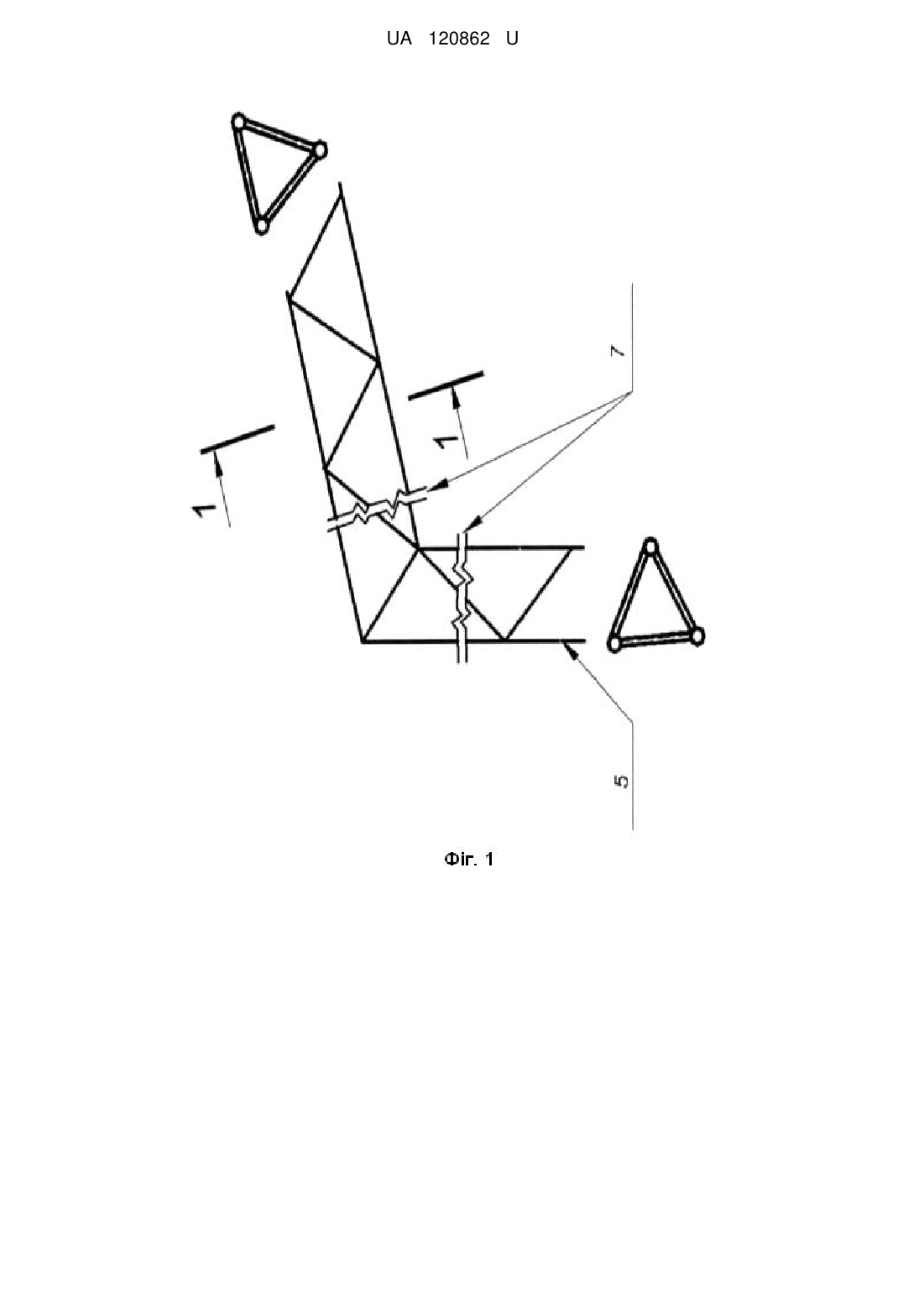

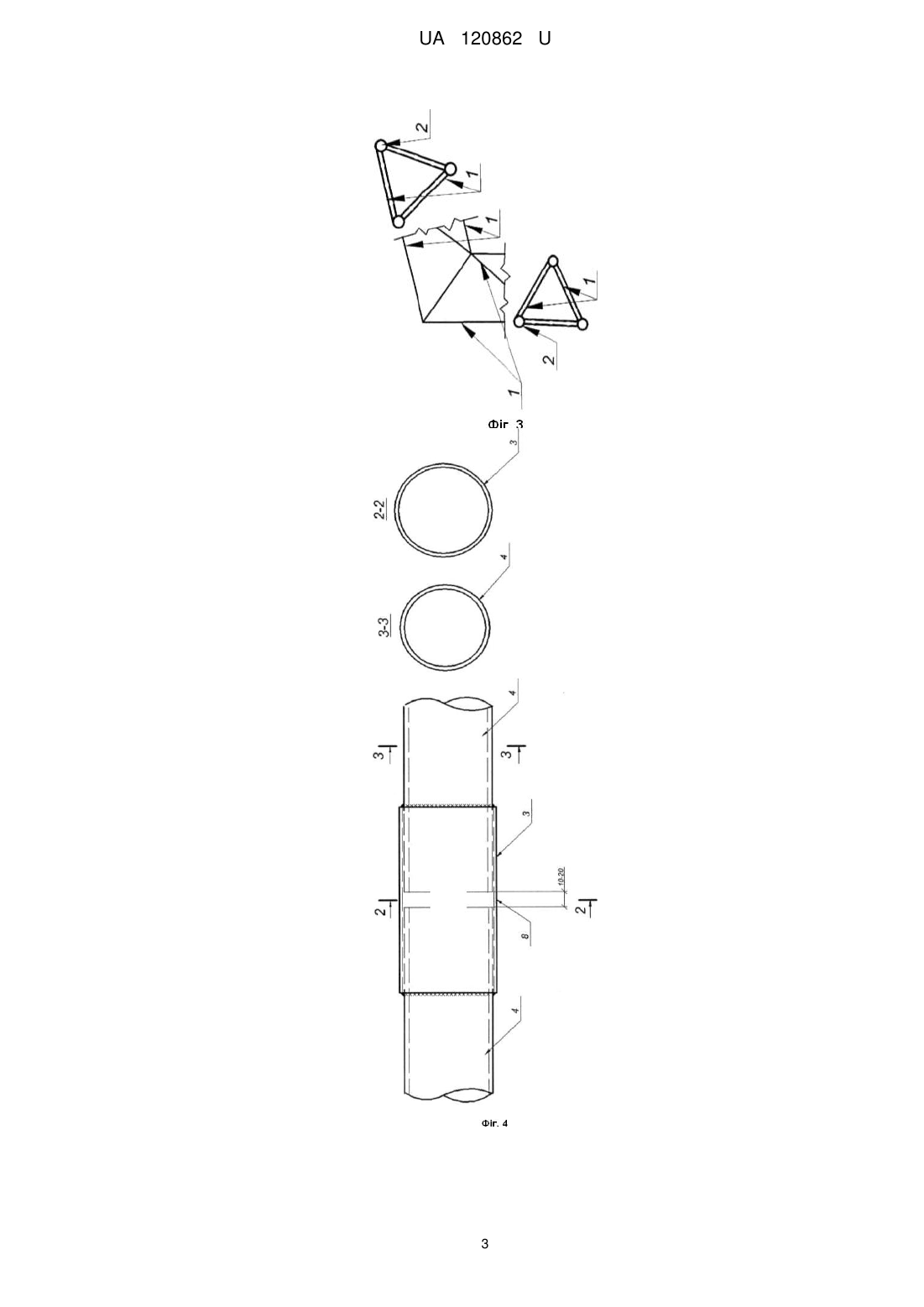

Реферат: Карнизний монтажний вузол металевої рами з просторовими елементами із круглих труб складається із стійки (5), ригеля (6), монтажного елемента карнизного вузла (фіг. 3). З'єднувальні елементи просторових перерізів виконані з круглих труб та з'єднуються за допомогою трубчастих обойм, що дозволяє зменшити металомісткість та збільшити монтажні зазори між з'єднувальними елементами. UA 120862 U (12) UA 120862 U UA 120862 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій. Такі конструкції використовують при монтажі однопролітних рамних систем. Аналогом карнизного монтажного вузла металевої рами з просторовими елементами із круглих труб є плоскі рами з фланцевими вузлами [1]. Така конструкція металевої рами є неефективною за рахунок збільшеної металомісткості фланцевих вузлів і підвищеної точності виготовлення монтажних елементів. Задачею корисної моделі є розробка карнизного монтажного вузла металевої рами з просторовими елементами із круглих труб зменшеної металомісткості і вільними зазорами монтажних елементів. Суть корисної моделі карнизного монтажного вузла металевої рами з просторовими елементами із круглих труб полягає в застосуванні монтажних елементів обойми у вигляді круглих труб більшого діаметра, ніж стержні, що з'єднуються. Обойма має зменшену товщину, але з площею перерізу такою, як з'єднувальні елементи рами. Монтажні елементи рами: карнизний вузол (фіг. 3), просторові стійки (5) і просторові ригелі (6) виготовляються на заводах металоконструкцій у вигляді прямолінійних елементів з метою спрощення доставки та з'єднуються на будівельному майданчику зварюванням за допомогою обойм. На фігурі 1 зображена загальна схема карнизного монтажного вузла металевої рами з просторовими елементами із круглих труб; на фігурі 2 - розріз 1-1 (переріз просторового елемента ригеля); на фігурі 3 - схема монтажного елемента карнизного вузла; на фігурі 4 умовний монтажний зварний стик круглих труб за допомогою обойми. Карнизний монтажний вузол металевої рами з просторовими елементами із круглих труб складається з таких основних елементів рами: 1 - пояси з круглих труб тригілкового перерізу ригеля; 2 - трубчасті елементи решітки просторових перерізів; 3 - з'єднувальні обойми з круглих труб відповідно на 2-6 мм більшого внутрішнього діаметра, ніж зовнішній діаметр труб елементів, що з'єднуються; 4 - елементи поясів і решітки, що з'єднуються за допомогою обойми; 5 - просторові стійки рами; 6 - просторові ригелі рами; 7 - перерізи з'єднання стійки (5) і ригеля (6) з монтажним елементом карнизного вузла (фіг. 3); 8 - монтажний зазор з'єднувальних елементів. Площа обойми (3) відповідає площі елементів поясів і решітки, що з'єднується або більша, наскільки дозволяє сортамент труб. Загалом усі елементи запропонованої конструкції виконані із круглих труб і з'єднуються за допомогою обойм на монтажному зварюванні. Технологічною особливістю такої конструкції є використання зварювання на будівельному майданчику за допомогою обойм (круглі труби) для отримання конструкцій з мінімальною масою та з'єднання прямолінійних елементів з можливими підвищеними монтажними зазорами. Карнизний монтажний вузол металевої рами з просторовими елементами із круглих труб (фіг. 1), заводського виготовлення, на напівавтоматичному зварюванні, закріплюється на монтажі за допомогою трубчатих обойм. Рекомендоване раціональне застосовування запропонованих конструкцій карнизного вузла для рамних споруд з просторовими перерізами прольотами 24 м і більше. Джерела інформації: 1. Филиппов В.Г., Аржаков В.Г. Облегченные рамные конструкции // "Металлические конструкции". В 3 т. Т.2. Конструкции зданий / Под. ред. В.В. Горева. - М.: Высш. школа, 1999. С. 212-216. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Карнизний монтажний вузол металевої рами з просторовими елементами із круглих труб, який складається із стійки (5), ригеля (6), монтажного елемента карнизного вузла, який відрізняється тим, що з'єднувальні елементи просторових перерізів виконані з круглих труб та з'єднуються за допомогою трубчастих обойм, що дозволяє зменшити металомісткість та збільшити монтажні зазори між з'єднувальними елементами. 1 UA 120862 U 2 UA 120862 U 3 UA 120862 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
