Буфер (компенсатор) відкату затвору конформного типу для 7,62-мм самозарядного карабіну сімонова (скс) та його аналогів

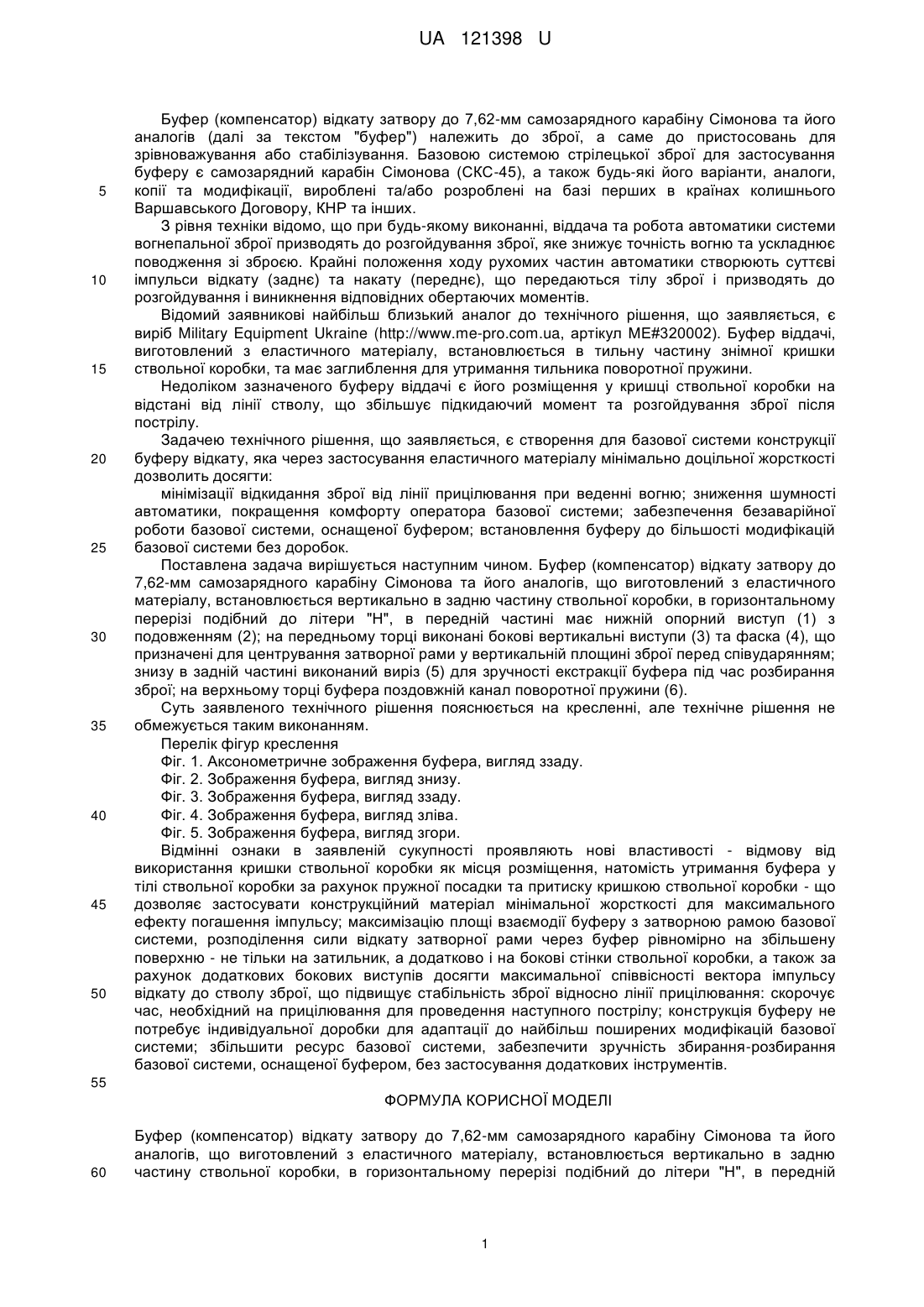

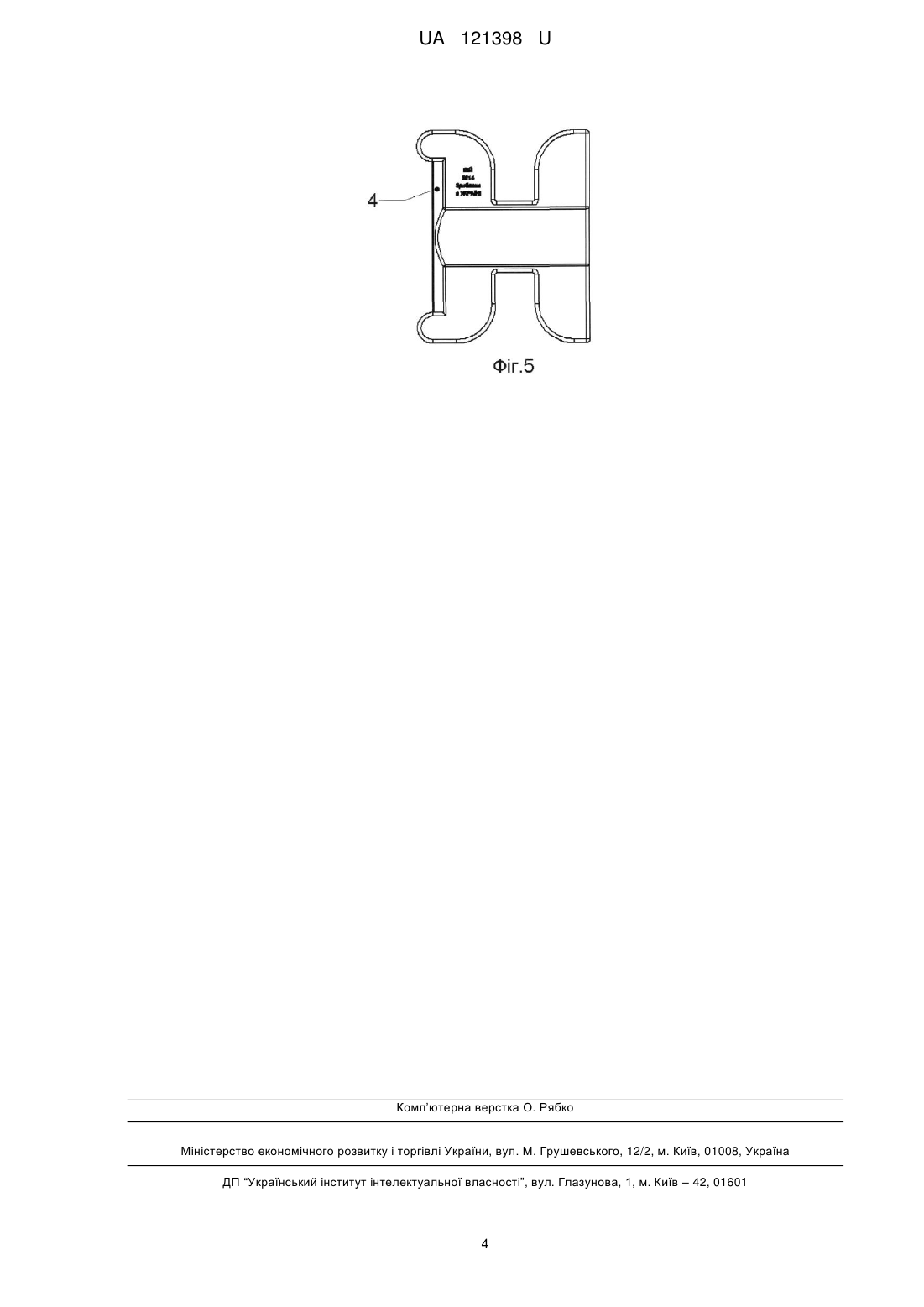

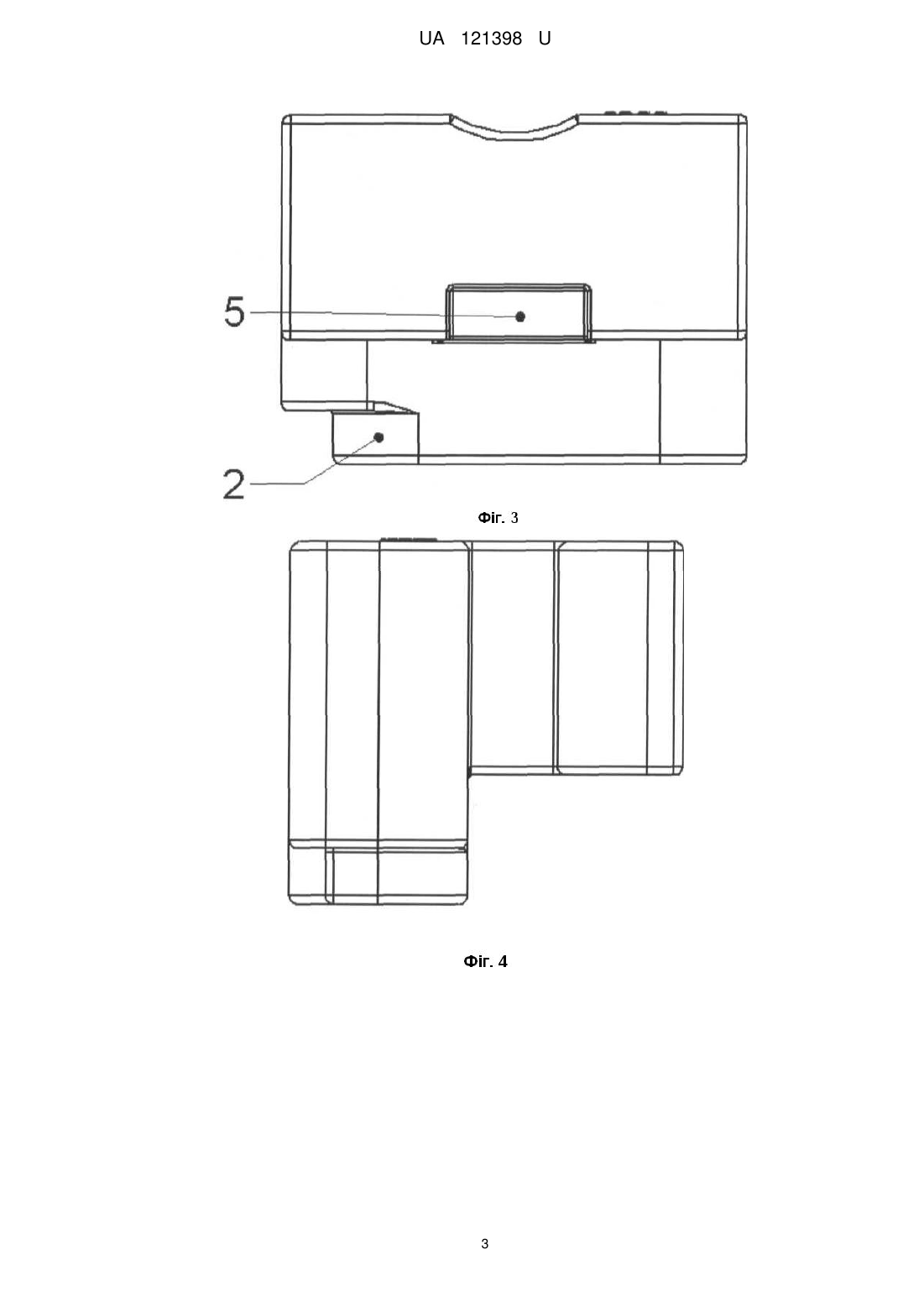

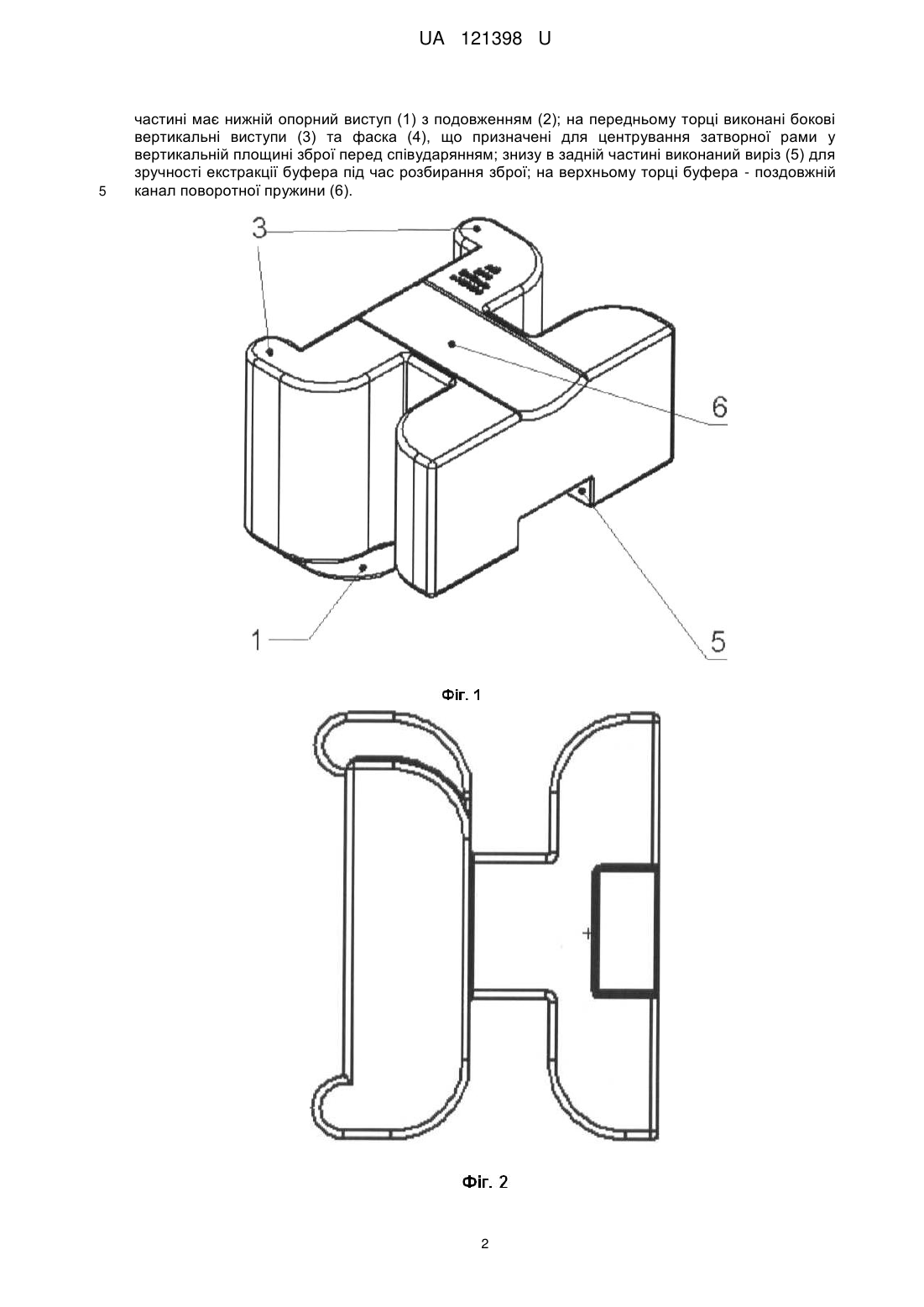

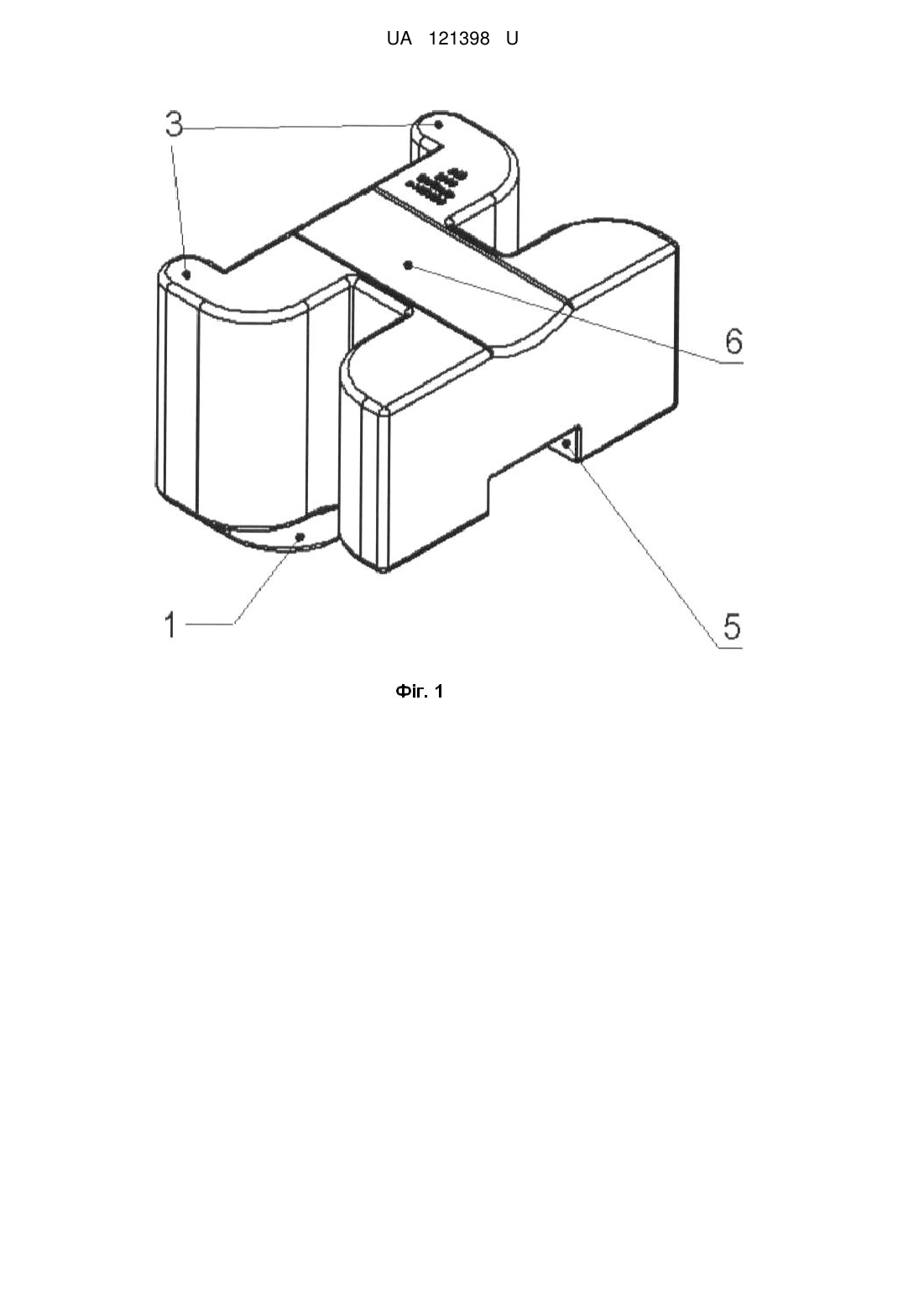

Реферат: UA 121398 U UA 121398 U 5 10 15 20 25 30 35 40 45 50 Буфер (компенсатор) відкату затвору до 7,62-мм самозарядного карабіну Сімонова та його аналогів (далі за текстом "буфер") належить до зброї, а саме до пристосовань для зрівноважування або стабілізування. Базовою системою стрілецької зброї для застосування буферу є самозарядний карабін Сімонова (СКС-45), а також будь-які його варіанти, аналоги, копії та модифікації, вироблені та/або розроблені на базі перших в країнах колишнього Варшавського Договору, КНР та інших. З рівня техніки відомо, що при будь-якому виконанні, віддача та робота автоматики системи вогнепальної зброї призводять до розгойдування зброї, яке знижує точність вогню та ускладнює поводження зі зброєю. Крайні положення ходу рухомих частин автоматики створюють суттєві імпульси відкату (заднє) та накату (переднє), що передаються тілу зброї і призводять до розгойдування і виникнення відповідних обертаючих моментів. Відомий заявникові найбільш близький аналог до технічного рішення, що заявляється, є виріб Military Equipment Ukraine (http://www.me-pro.com.ua, артікул МЕ#320002). Буфер віддачі, виготовлений з еластичного матеріалу, встановлюється в тильну частину знімної кришки ствольної коробки, та має заглиблення для утримання тильника поворотної пружини. Недоліком зазначеного буферу віддачі є його розміщення у кришці ствольної коробки на відстані від лінії стволу, що збільшує підкидаючий момент та розгойдування зброї після пострілу. Задачею технічного рішення, що заявляється, є створення для базової системи конструкції буферу відкату, яка через застосування еластичного матеріалу мінімально доцільної жорсткості дозволить досягти: мінімізації відкидання зброї від лінії прицілювання при веденні вогню; зниження шумності автоматики, покращення комфорту оператора базової системи; забезпечення безаварійної роботи базової системи, оснащеної буфером; встановлення буферу до більшості модифікацій базової системи без доробок. Поставлена задача вирішується наступним чином. Буфер (компенсатор) відкату затвору до 7,62-мм самозарядного карабіну Сімонова та його аналогів, що виготовлений з еластичного матеріалу, встановлюється вертикально в задню частину ствольної коробки, в горизонтальному перерізі подібний до літери "Н", в передній частині має нижній опорний виступ (1) з подовженням (2); на передньому торці виконані бокові вертикальні виступи (3) та фаска (4), що призначені для центрування затворної рами у вертикальній площині зброї перед співударянням; знизу в задній частині виконаний виріз (5) для зручності екстракції буфера під час розбирання зброї; на верхньому торці буфера поздовжній канал поворотної пружини (6). Суть заявленого технічного рішення пояснюється на кресленні, але технічне рішення не обмежується таким виконанням. Перелік фігур креслення Фіг. 1. Аксонометричне зображення буфера, вигляд ззаду. Фіг. 2. Зображення буфера, вигляд знизу. Фіг. 3. Зображення буфера, вигляд ззаду. Фіг. 4. Зображення буфера, вигляд зліва. Фіг. 5. Зображення буфера, вигляд згори. Відмінні ознаки в заявленій сукупності проявляють нові властивості - відмову від використання кришки ствольної коробки як місця розміщення, натомість утримання буфера у тілі ствольної коробки за рахунок пружної посадки та притиску кришкою ствольної коробки - що дозволяє застосувати конструкційний матеріал мінімальної жорсткості для максимального ефекту погашення імпульсу; максимізацію площі взаємодії буферу з затворною рамою базової системи, розподілення сили відкату затворної рами через буфер рівномірно на збільшену поверхню - не тільки на затильник, а додатково і на бокові стінки ствольної коробки, а також за рахунок додаткових бокових виступів досягти максимальної співвісності вектора імпульсу відкату до стволу зброї, що підвищує стабільність зброї відносно лінії прицілювання: скорочує час, необхідний на прицілювання для проведення наступного пострілу; конструкція буферу не потребує індивідуальної доробки для адаптації до найбільш поширених модифікацій базової системи; збільшити ресурс базової системи, забезпечити зручність збирання-розбирання базової системи, оснащеної буфером, без застосування додаткових інструментів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Буфер (компенсатор) відкату затвору до 7,62-мм самозарядного карабіну Сімонова та його аналогів, що виготовлений з еластичного матеріалу, встановлюється вертикально в задню частину ствольної коробки, в горизонтальному перерізі подібний до літери "Н", в передній 1 UA 121398 U 5 частині має нижній опорний виступ (1) з подовженням (2); на передньому торці виконані бокові вертикальні виступи (3) та фаска (4), що призначені для центрування затворної рами у вертикальній площині зброї перед співударянням; знизу в задній частині виконаний виріз (5) для зручності екстракції буфера під час розбирання зброї; на верхньому торці буфера - поздовжній канал поворотної пружини (6). 2 UA 121398 U 3 UA 121398 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
