Електронна система керування цифровими повідомленнями

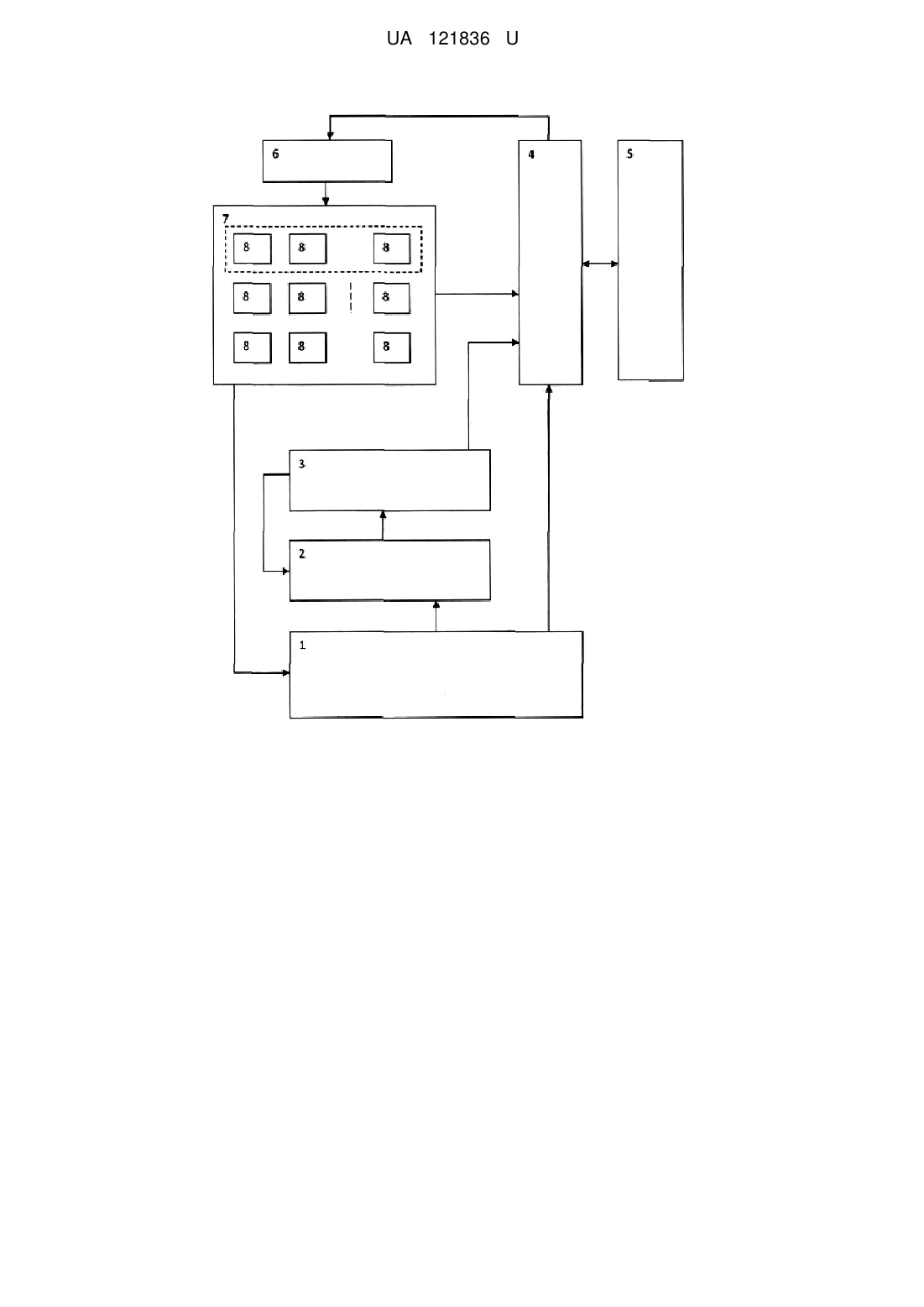

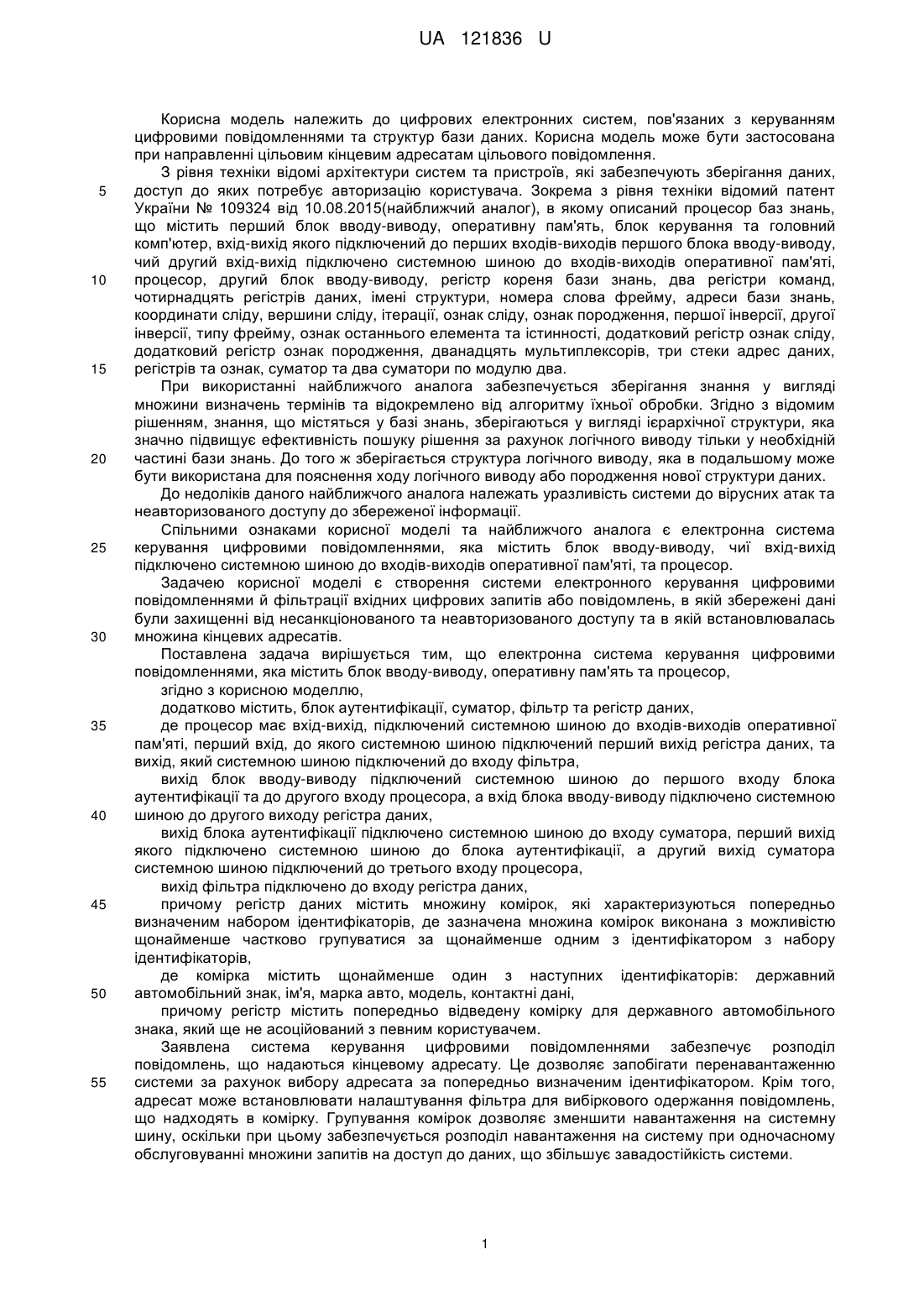

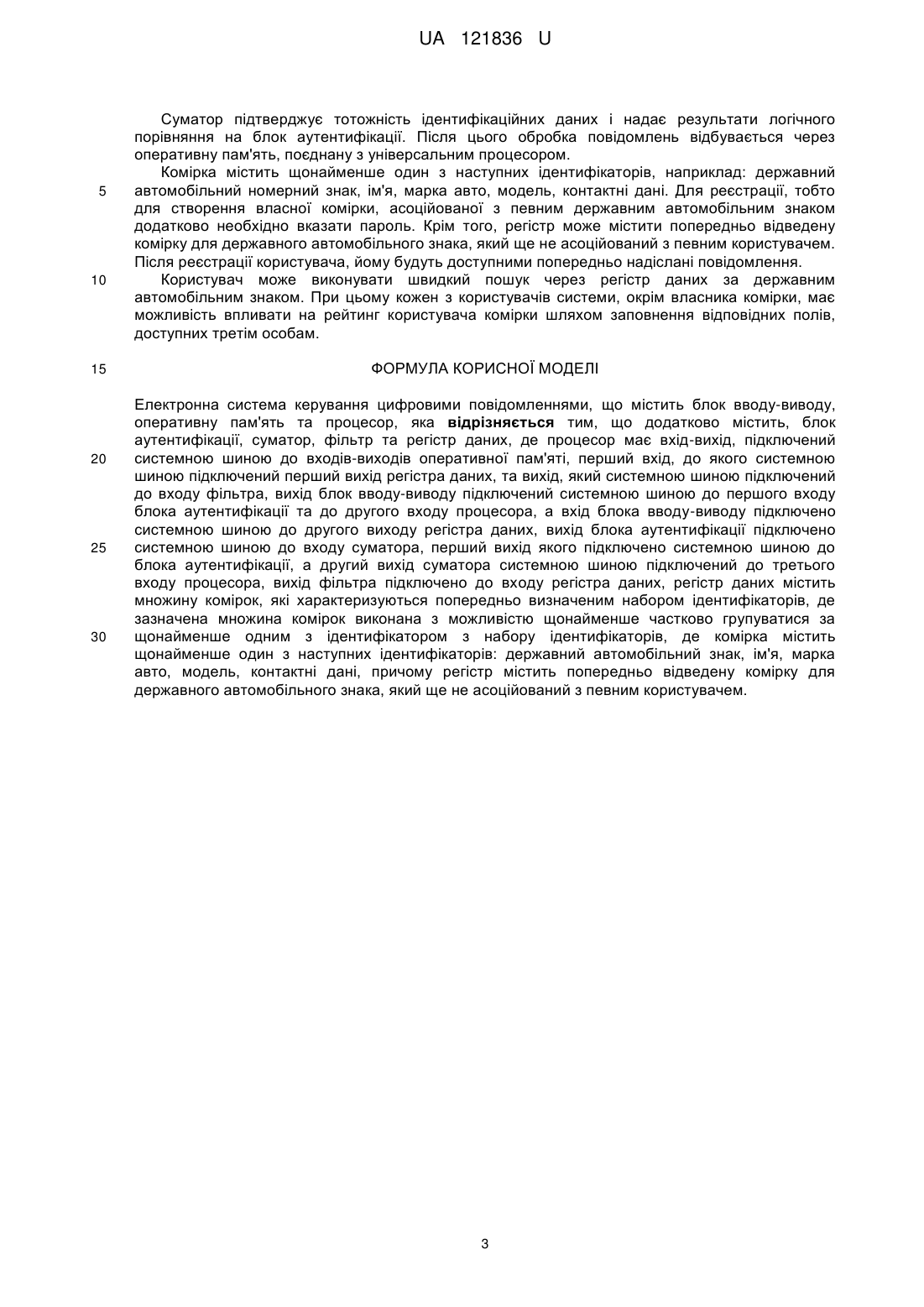

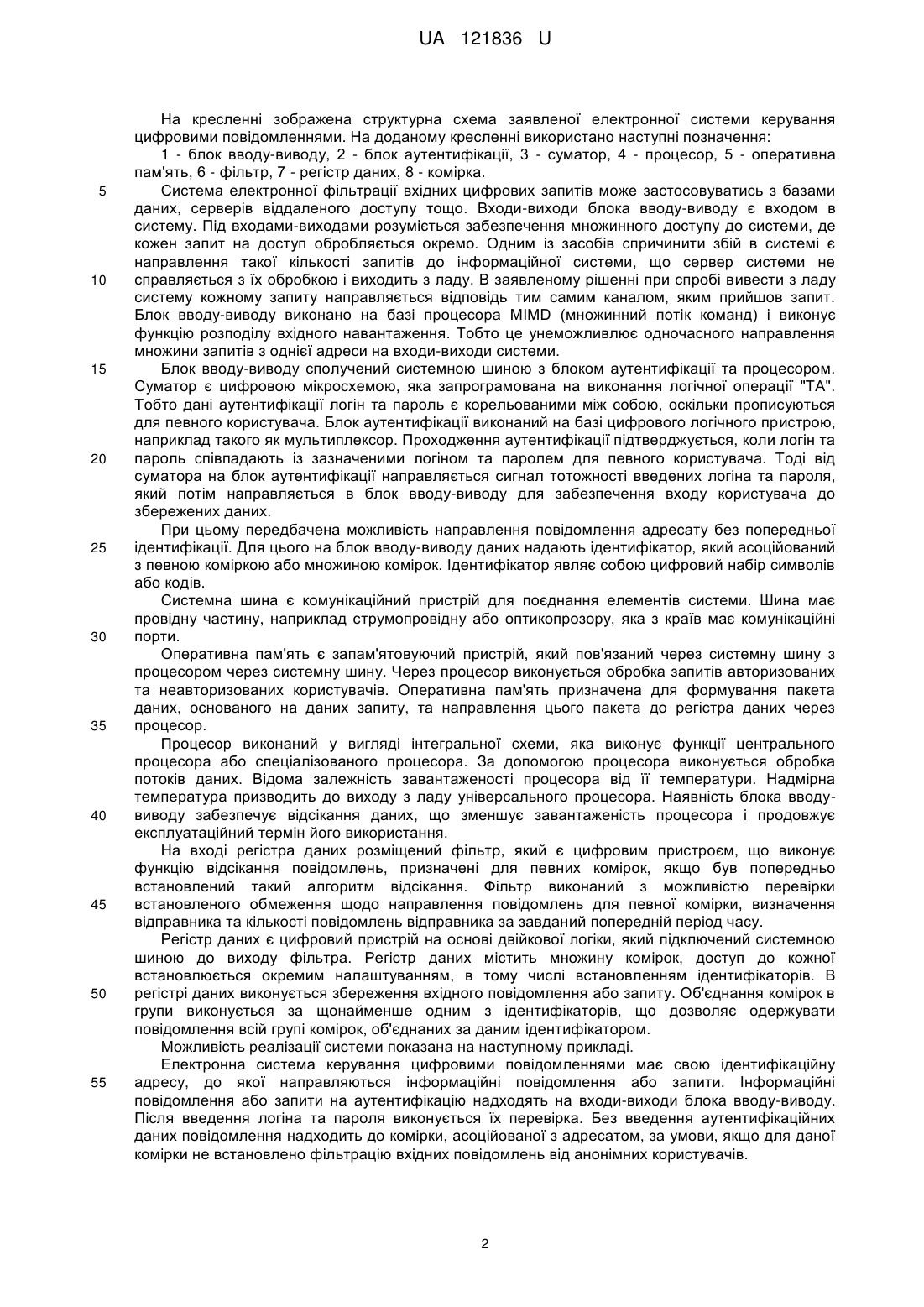

Реферат: Електронна система керування цифровими повідомленнями, яка містить блок вводу-виводу, оперативну пам'ять та процесор, блок аутентифікації, суматор, фільтр та регістр даних. Регістр даних містить множину комірок, які характеризуються попередньо визначеним набором ідентифікаторів, де зазначена множина комірок виконана з можливістю щонайменше частково групуватися за щонайменше одним з ідентифікатором з набору ідентифікаторів. Комірка містить щонайменше один з наступних ідентифікаторів: державний автомобільний знак, ім'я, марка авто, модель, контактні дані. При цьому регістр містить попередньо відведену комірку для державного автомобільного знака, який ще не асоційований з певним користувачем. UA 121836 U (54) ЕЛЕКТРОННА СИСТЕМА КЕРУВАННЯ ЦИФРОВИМИ ПОВІДОМЛЕННЯМИ UA 121836 U UA 121836 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до цифрових електронних систем, пов'язаних з керуванням цифровими повідомленнями та структур бази даних. Корисна модель може бути застосована при направленні цільовим кінцевим адресатам цільового повідомлення. З рівня техніки відомі архітектури систем та пристроїв, які забезпечують зберігання даних, доступ до яких потребує авторизацію користувача. Зокрема з рівня техніки відомий патент України № 109324 від 10.08.2015(найближчий аналог), в якому описаний процесор баз знань, що містить перший блок вводу-виводу, оперативну пам'ять, блок керування та головний комп'ютер, вхід-вихід якого підключений до перших входів-виходів першого блока вводу-виводу, чий другий вхід-вихід підключено системною шиною до входів-виходів оперативної пам'яті, процесор, другий блок вводу-виводу, регістр кореня бази знань, два регістри команд, чотирнадцять регістрів даних, імені структури, номера слова фрейму, адреси бази знань, координати сліду, вершини сліду, ітерації, ознак сліду, ознак породження, першої інверсії, другої інверсії, типу фрейму, ознак останнього елемента та істинності, додатковий регістр ознак сліду, додатковий регістр ознак породження, дванадцять мультиплексорів, три стеки адрес даних, регістрів та ознак, суматор та два суматори по модулю два. При використанні найближчого аналога забезпечується зберігання знання у вигляді множини визначень термінів та відокремлено від алгоритму їхньої обробки. Згідно з відомим рішенням, знання, що містяться у базі знань, зберігаються у вигляді ієрархічної структури, яка значно підвищує ефективність пошуку рішення за рахунок логічного виводу тільки у необхідній частині бази знань. До того ж зберігається структура логічного виводу, яка в подальшому може бути використана для пояснення ходу логічного виводу або породження нової структури даних. До недоліків даного найближчого аналога належать уразливість системи до вірусних атак та неавторизованого доступу до збереженої інформації. Спільними ознаками корисної моделі та найближчого аналога є електронна система керування цифровими повідомленнями, яка містить блок вводу-виводу, чиї вхід-вихід підключено системною шиною до входів-виходів оперативної пам'яті, та процесор. Задачею корисної моделі є створення системи електронного керування цифровими повідомленнями й фільтрації вхідних цифрових запитів або повідомлень, в якій збережені дані були захищенні від несанкціонованого та неавторизованого доступу та в якій встановлювалась множина кінцевих адресатів. Поставлена задача вирішується тим, що електронна система керування цифровими повідомленнями, яка містить блок вводу-виводу, оперативну пам'ять та процесор, згідно з корисною моделлю, додатково містить, блок аутентифікації, суматор, фільтр та регістр даних, де процесор має вхід-вихід, підключений системною шиною до входів-виходів оперативної пам'яті, перший вхід, до якого системною шиною підключений перший вихід регістра даних, та вихід, який системною шиною підключений до входу фільтра, вихід блок вводу-виводу підключений системною шиною до першого входу блока аутентифікації та до другого входу процесора, а вхід блока вводу-виводу підключено системною шиною до другого виходу регістра даних, вихід блока аутентифікації підключено системною шиною до входу суматора, перший вихід якого підключено системною шиною до блока аутентифікації, а другий вихід суматора системною шиною підключений до третього входу процесора, вихід фільтра підключено до входу регістра даних, причому регістр даних містить множину комірок, які характеризуються попередньо визначеним набором ідентифікаторів, де зазначена множина комірок виконана з можливістю щонайменше частково групуватися за щонайменше одним з ідентифікатором з набору ідентифікаторів, де комірка містить щонайменше один з наступних ідентифікаторів: державний автомобільний знак, ім'я, марка авто, модель, контактні дані, причому регістр містить попередньо відведену комірку для державного автомобільного знака, який ще не асоційований з певним користувачем. Заявлена система керування цифровими повідомленнями забезпечує розподіл повідомлень, що надаються кінцевому адресату. Це дозволяє запобігати перенавантаженню системи за рахунок вибору адресата за попередньо визначеним ідентифікатором. Крім того, адресат може встановлювати налаштування фільтра для вибіркового одержання повідомлень, що надходять в комірку. Групування комірок дозволяє зменшити навантаження на системну шину, оскільки при цьому забезпечується розподіл навантаження на систему при одночасному обслуговуванні множини запитів на доступ до даних, що збільшує завадостійкість системи. 1 UA 121836 U 5 10 15 20 25 30 35 40 45 50 55 На кресленні зображена структурна схема заявленої електронної системи керування цифровими повідомленнями. На доданому кресленні використано наступні позначення: 1 - блок вводу-виводу, 2 - блок аутентифікації, 3 - суматор, 4 - процесор, 5 - оперативна пам'ять, 6 - фільтр, 7 - регістр даних, 8 - комірка. Система електронної фільтрації вхідних цифрових запитів може застосовуватись з базами даних, серверів віддаленого доступу тощо. Входи-виходи блока вводу-виводу є входом в систему. Під входами-виходами розуміється забезпечення множинного доступу до системи, де кожен запит на доступ обробляється окремо. Одним із засобів спричинити збій в системі є направлення такої кількості запитів до інформаційної системи, що сервер системи не справляється з їх обробкою і виходить з ладу. В заявленому рішенні при спробі вивести з ладу систему кожному запиту направляється відповідь тим самим каналом, яким прийшов запит. Блок вводу-виводу виконано на базі процесора MIMD (множинний потік команд) і виконує функцію розподілу вхідного навантаження. Тобто це унеможливлює одночасного направлення множини запитів з однієї адреси на входи-виходи системи. Блок вводу-виводу сполучений системною шиною з блоком аутентифікації та процесором. Суматор є цифровою мікросхемою, яка запрограмована на виконання логічної операції "ТА". Тобто дані аутентифікації логін та пароль є корельованими між собою, оскільки прописуються для певного користувача. Блок аутентифікації виконаний на базі цифрового логічного пристрою, наприклад такого як мультиплексор. Проходження аутентифікації підтверджується, коли логін та пароль співпадають із зазначеними логіном та паролем для певного користувача. Тоді від суматора на блок аутентифікації направляється сигнал тотожності введених логіна та пароля, який потім направляється в блок вводу-виводу для забезпечення входу користувача до збережених даних. При цьому передбачена можливість направлення повідомлення адресату без попередньої ідентифікації. Для цього на блок вводу-виводу даних надають ідентифікатор, який асоційований з певною коміркою або множиною комірок. Ідентифікатор являє собою цифровий набір символів або кодів. Системна шина є комунікаційний пристрій для поєднання елементів системи. Шина має провідну частину, наприклад струмопровідну або оптикопрозору, яка з країв має комунікаційні порти. Оперативна пам'ять є запам'ятовуючий пристрій, який пов'язаний через системну шину з процесором через системну шину. Через процесор виконується обробка запитів авторизованих та неавторизованих користувачів. Оперативна пам'ять призначена для формування пакета даних, основаного на даних запиту, та направлення цього пакета до регістра даних через процесор. Процесор виконаний у вигляді інтегральної схеми, яка виконує функції центрального процесора або спеціалізованого процесора. За допомогою процесора виконується обробка потоків даних. Відома залежність завантаженості процесора від її температури. Надмірна температура призводить до виходу з ладу універсального процесора. Наявність блока вводувиводу забезпечує відсікання даних, що зменшує завантаженість процесора і продовжує експлуатаційний термін його використання. На вході регістра даних розміщений фільтр, який є цифровим пристроєм, що виконує функцію відсікання повідомлень, призначені для певних комірок, якщо був попередньо встановлений такий алгоритм відсікання. Фільтр виконаний з можливістю перевірки встановленого обмеження щодо направлення повідомлень для певної комірки, визначення відправника та кількості повідомлень відправника за завданий попередній період часу. Регістр даних є цифровий пристрій на основі двійкової логіки, який підключений системною шиною до виходу фільтра. Регістр даних містить множину комірок, доступ до кожної встановлюється окремим налаштуванням, в тому числі встановленням ідентифікаторів. В регістрі даних виконується збереження вхідного повідомлення або запиту. Об'єднання комірок в групи виконується за щонайменше одним з ідентифікаторів, що дозволяє одержувати повідомлення всій групі комірок, об'єднаних за даним ідентифікатором. Можливість реалізації системи показана на наступному прикладі. Електронна система керування цифровими повідомленнями має свою ідентифікаційну адресу, до якої направляються інформаційні повідомлення або запити. Інформаційні повідомлення або запити на аутентифікацію надходять на входи-виходи блока вводу-виводу. Після введення логіна та пароля виконується їх перевірка. Без введення аутентифікаційних даних повідомлення надходить до комірки, асоційованої з адресатом, за умови, якщо для даної комірки не встановлено фільтрацію вхідних повідомлень від анонімних користувачів. 2 UA 121836 U 5 10 15 20 25 30 Суматор підтверджує тотожність ідентифікаційних даних і надає результати логічного порівняння на блок аутентифікації. Після цього обробка повідомлень відбувається через оперативну пам'ять, поєднану з універсальним процесором. Комірка містить щонайменше один з наступних ідентифікаторів, наприклад: державний автомобільний номерний знак, ім'я, марка авто, модель, контактні дані. Для реєстрації, тобто для створення власної комірки, асоційованої з певним державним автомобільним знаком додатково необхідно вказати пароль. Крім того, регістр може містити попередньо відведену комірку для державного автомобільного знака, який ще не асоційований з певним користувачем. Після реєстрації користувача, йому будуть доступними попередньо надіслані повідомлення. Користувач може виконувати швидкий пошук через регістр даних за державним автомобільним знаком. При цьому кожен з користувачів системи, окрім власника комірки, має можливість впливати на рейтинг користувача комірки шляхом заповнення відповідних полів, доступних третім особам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електронна система керування цифровими повідомленнями, що містить блок вводу-виводу, оперативну пам'ять та процесор, яка відрізняється тим, що додатково містить, блок аутентифікації, суматор, фільтр та регістр даних, де процесор має вхід-вихід, підключений системною шиною до входів-виходів оперативної пам'яті, перший вхід, до якого системною шиною підключений перший вихід регістра даних, та вихід, який системною шиною підключений до входу фільтра, вихід блок вводу-виводу підключений системною шиною до першого входу блока аутентифікації та до другого входу процесора, а вхід блока вводу-виводу підключено системною шиною до другого виходу регістра даних, вихід блока аутентифікації підключено системною шиною до входу суматора, перший вихід якого підключено системною шиною до блока аутентифікації, а другий вихід суматора системною шиною підключений до третього входу процесора, вихід фільтра підключено до входу регістра даних, регістр даних містить множину комірок, які характеризуються попередньо визначеним набором ідентифікаторів, де зазначена множина комірок виконана з можливістю щонайменше частково групуватися за щонайменше одним з ідентифікатором з набору ідентифікаторів, де комірка містить щонайменше один з наступних ідентифікаторів: державний автомобільний знак, ім'я, марка авто, модель, контактні дані, причому регістр містить попередньо відведену комірку для державного автомобільного знака, який ще не асоційований з певним користувачем. 3 UA 121836 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
