Мінометна міна

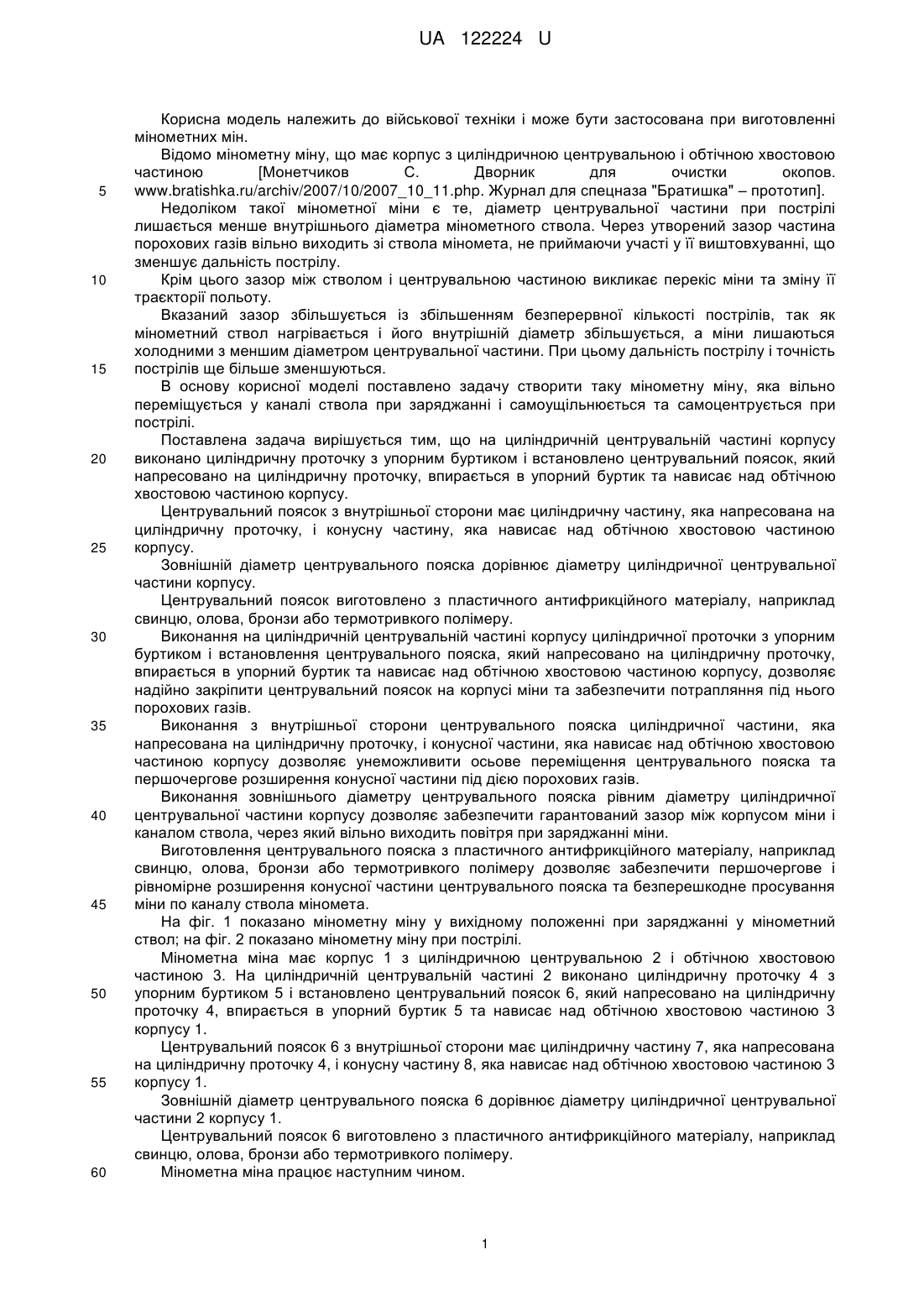

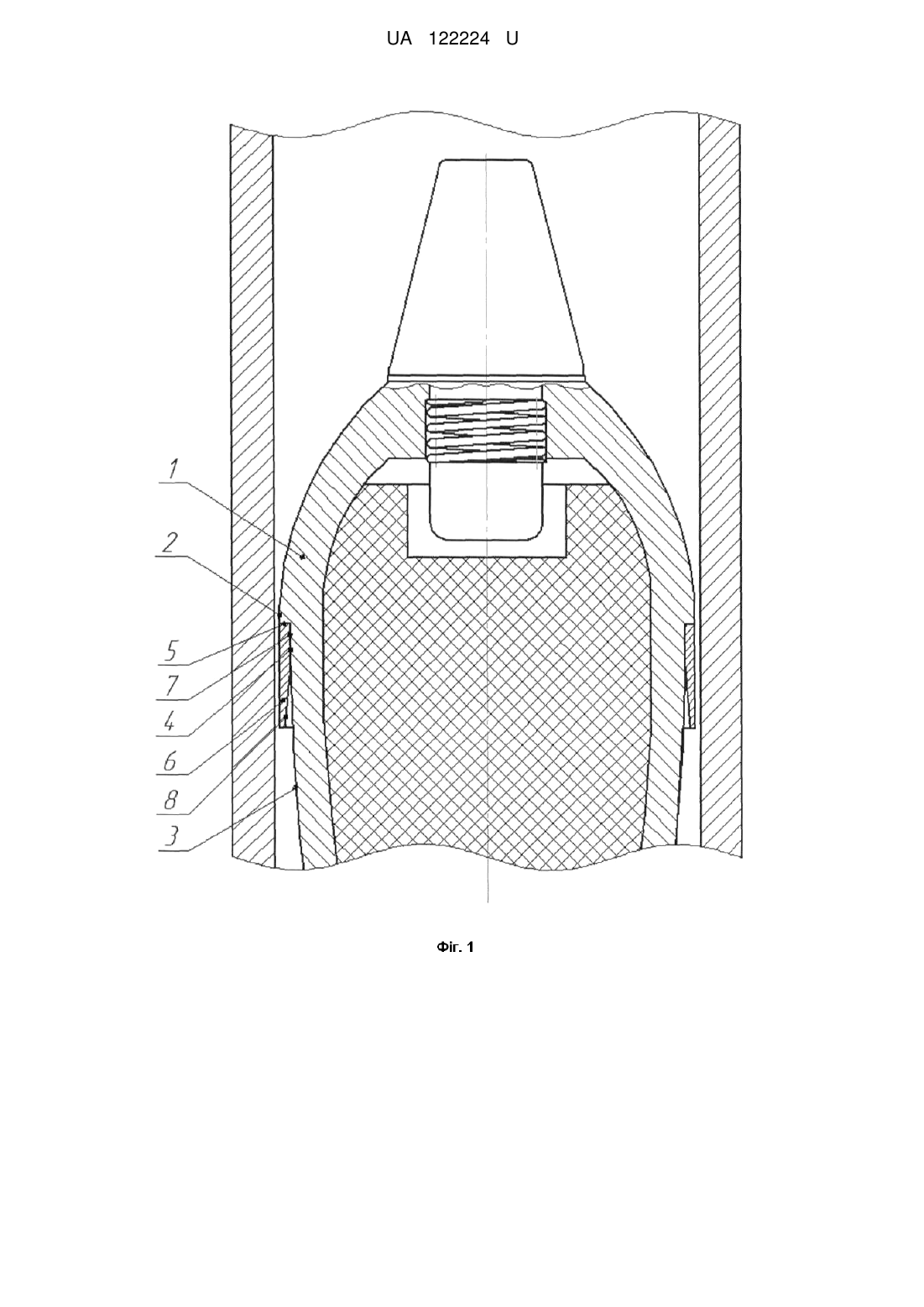

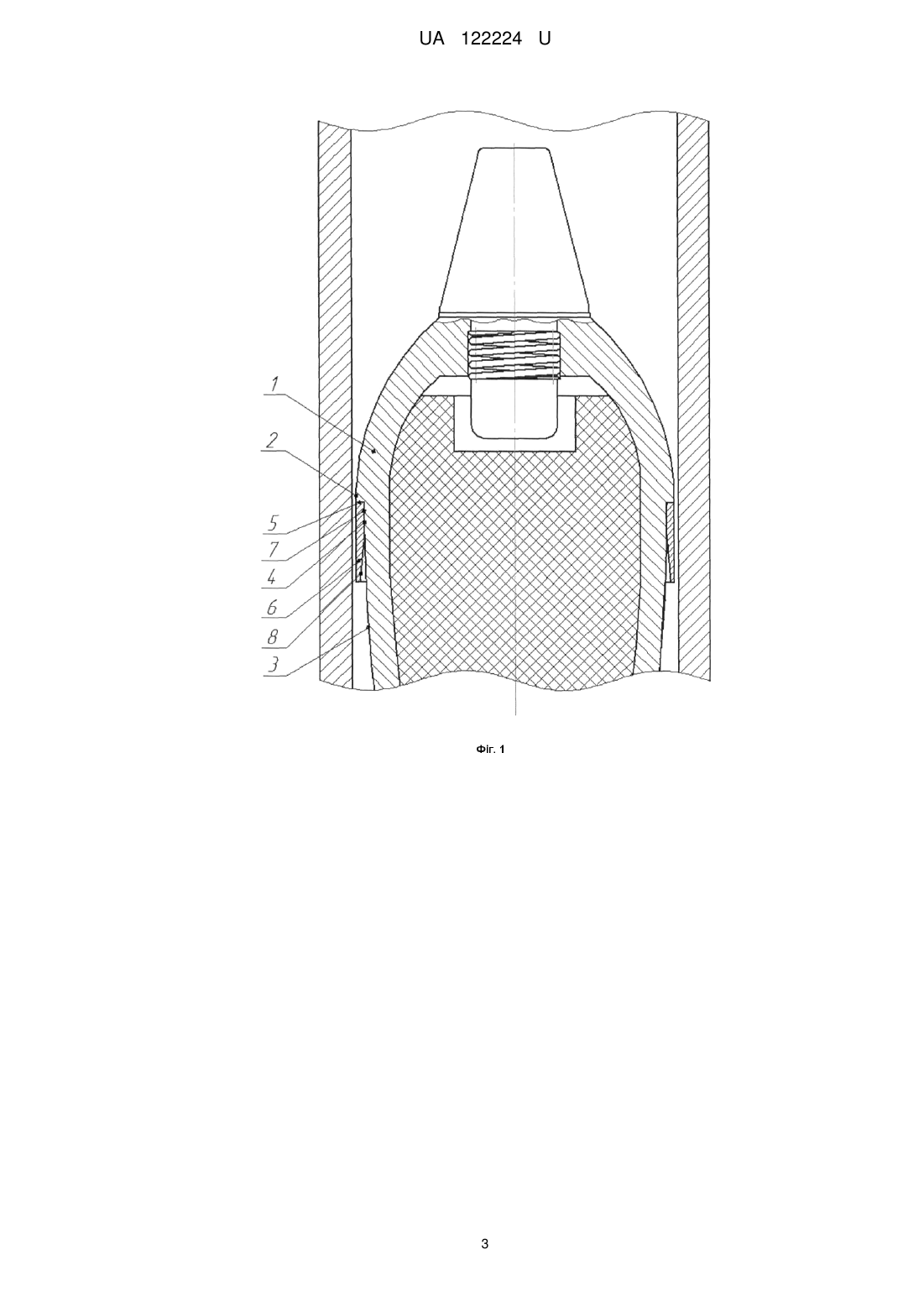

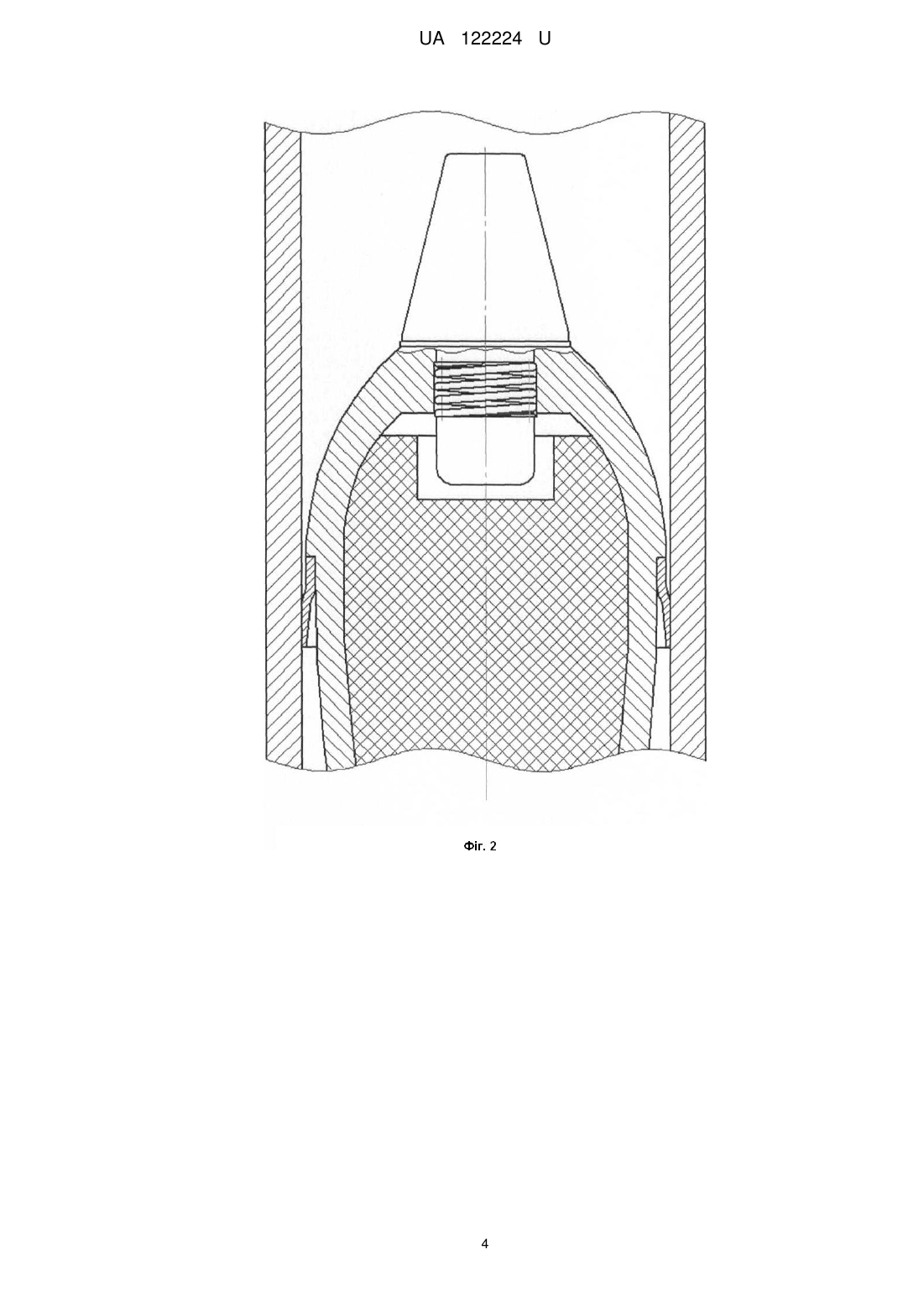

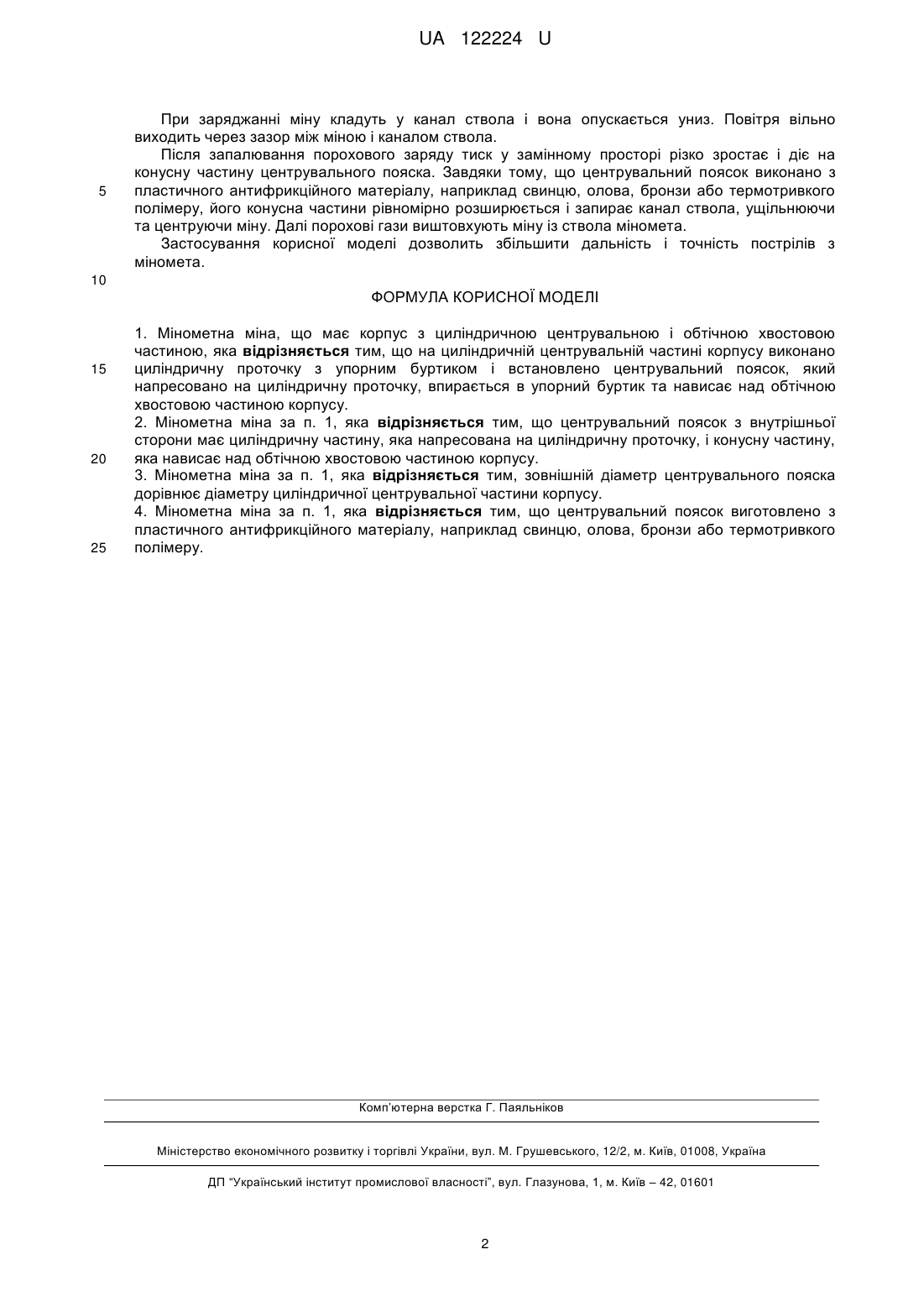

Реферат: UA 122224 U UA 122224 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до військової техніки і може бути застосована при виготовленні мінометних мін. Відомо мінометну міну, що має корпус з циліндричною центрувальною і обтічною хвостовою частиною [Монетчиков С. Дворник для очистки окопов. www.bratishka.ru/archiv/2007/10/2007_10_11.php. Журнал для спецназа "Братишка" – прототип]. Недоліком такої мінометної міни є те, діаметр центрувальної частини при пострілі лишається менше внутрішнього діаметра мінометного ствола. Через утворений зазор частина порохових газів вільно виходить зі ствола міномета, не приймаючи участі у її виштовхуванні, що зменшує дальність пострілу. Крім цього зазор між стволом і центрувальною частиною викликає перекіс міни та зміну її траєкторії польоту. Вказаний зазор збільшується із збільшенням безперервної кількості пострілів, так як мінометний ствол нагрівається і його внутрішній діаметр збільшується, а міни лишаються холодними з меншим діаметром центрувальної частини. При цьому дальність пострілу і точність пострілів ще більше зменшуються. В основу корисної моделі поставлено задачу створити таку мінометну міну, яка вільно переміщується у каналі ствола при заряджанні і самоущільнюється та самоцентрується при пострілі. Поставлена задача вирішується тим, що на циліндричній центрувальній частині корпусу виконано циліндричну проточку з упорним буртиком і встановлено центрувальний поясок, який напресовано на циліндричну проточку, впирається в упорний буртик та нависає над обтічною хвостовою частиною корпусу. Центрувальний поясок з внутрішньої сторони має циліндричну частину, яка напресована на циліндричну проточку, і конусну частину, яка нависає над обтічною хвостовою частиною корпусу. Зовнішній діаметр центрувального пояска дорівнює діаметру циліндричної центрувальної частини корпусу. Центрувальний поясок виготовлено з пластичного антифрикційного матеріалу, наприклад свинцю, олова, бронзи або термотривкого полімеру. Виконання на циліндричній центрувальній частині корпусу циліндричної проточки з упорним буртиком і встановлення центрувального пояска, який напресовано на циліндричну проточку, впирається в упорний буртик та нависає над обтічною хвостовою частиною корпусу, дозволяє надійно закріпити центрувальний поясок на корпусі міни та забезпечити потрапляння під нього порохових газів. Виконання з внутрішньої сторони центрувального пояска циліндричної частини, яка напресована на циліндричну проточку, і конусної частини, яка нависає над обтічною хвостовою частиною корпусу дозволяє унеможливити осьове переміщення центрувального пояска та першочергове розширення конусної частини під дією порохових газів. Виконання зовнішнього діаметру центрувального пояска рівним діаметру циліндричної центрувальної частини корпусу дозволяє забезпечити гарантований зазор між корпусом міни і каналом ствола, через який вільно виходить повітря при заряджанні міни. Виготовлення центрувального пояска з пластичного антифрикційного матеріалу, наприклад свинцю, олова, бронзи або термотривкого полімеру дозволяє забезпечити першочергове і рівномірне розширення конусної частини центрувального пояска та безперешкодне просування міни по каналу ствола міномета. На фіг. 1 показано мінометну міну у вихідному положенні при заряджанні у мінометний ствол; на фіг. 2 показано мінометну міну при пострілі. Мінометна міна має корпус 1 з циліндричною центрувальною 2 і обтічною хвостовою частиною 3. На циліндричній центрувальній частині 2 виконано циліндричну проточку 4 з упорним буртиком 5 і встановлено центрувальний поясок 6, який напресовано на циліндричну проточку 4, впирається в упорний буртик 5 та нависає над обтічною хвостовою частиною 3 корпусу 1. Центрувальний поясок 6 з внутрішньої сторони має циліндричну частину 7, яка напресована на циліндричну проточку 4, і конусну частину 8, яка нависає над обтічною хвостовою частиною 3 корпусу 1. Зовнішній діаметр центрувального пояска 6 дорівнює діаметру циліндричної центрувальної частини 2 корпусу 1. Центрувальний поясок 6 виготовлено з пластичного антифрикційного матеріалу, наприклад свинцю, олова, бронзи або термотривкого полімеру. Мінометна міна працює наступним чином. 1 UA 122224 U 5 При заряджанні міну кладуть у канал ствола і вона опускається униз. Повітря вільно виходить через зазор між міною і каналом ствола. Після запалювання порохового заряду тиск у замінному просторі різко зростає і діє на конусну частину центрувального пояска. Завдяки тому, що центрувальний поясок виконано з пластичного антифрикційного матеріалу, наприклад свинцю, олова, бронзи або термотривкого полімеру, його конусна частини рівномірно розширюється і запирає канал ствола, ущільнюючи та центруючи міну. Далі порохові гази виштовхують міну із ствола міномета. Застосування корисної моделі дозволить збільшити дальність і точність пострілів з міномета. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Мінометна міна, що має корпус з циліндричною центрувальною і обтічною хвостовою частиною, яка відрізняється тим, що на циліндричній центрувальній частині корпусу виконано циліндричну проточку з упорним буртиком і встановлено центрувальний поясок, який напресовано на циліндричну проточку, впирається в упорний буртик та нависає над обтічною хвостовою частиною корпусу. 2. Мінометна міна за п. 1, яка відрізняється тим, що центрувальний поясок з внутрішньої сторони має циліндричну частину, яка напресована на циліндричну проточку, і конусну частину, яка нависає над обтічною хвостовою частиною корпусу. 3. Мінометна міна за п. 1, яка відрізняється тим, зовнішній діаметр центрувального пояска дорівнює діаметру циліндричної центрувальної частини корпусу. 4. Мінометна міна за п. 1, яка відрізняється тим, що центрувальний поясок виготовлено з пластичного антифрикційного матеріалу, наприклад свинцю, олова, бронзи або термотривкого полімеру. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2 UA 122224 U 3 UA 122224 U 4
