Виріб імітаційного боєприпасу вибухової дії

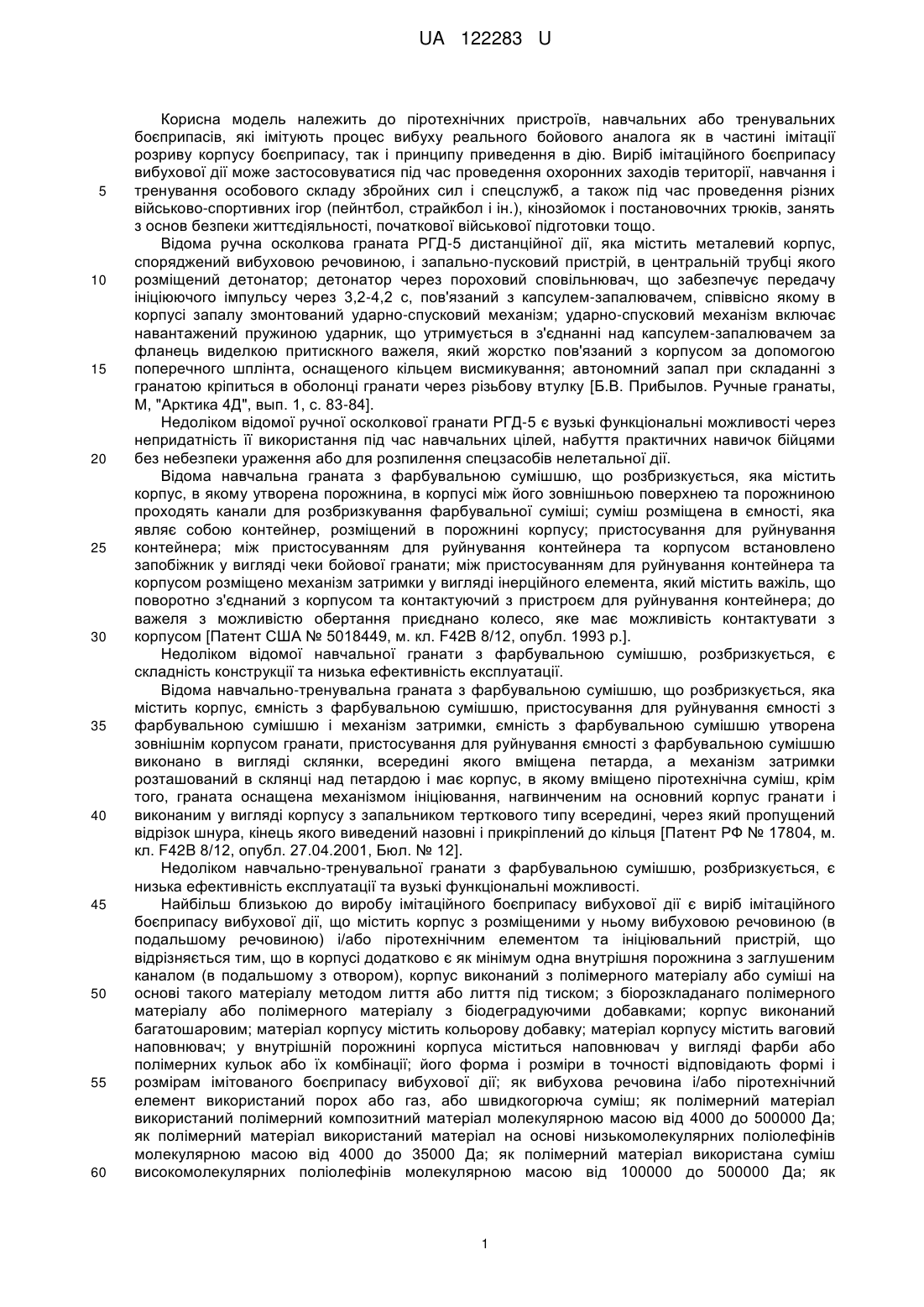

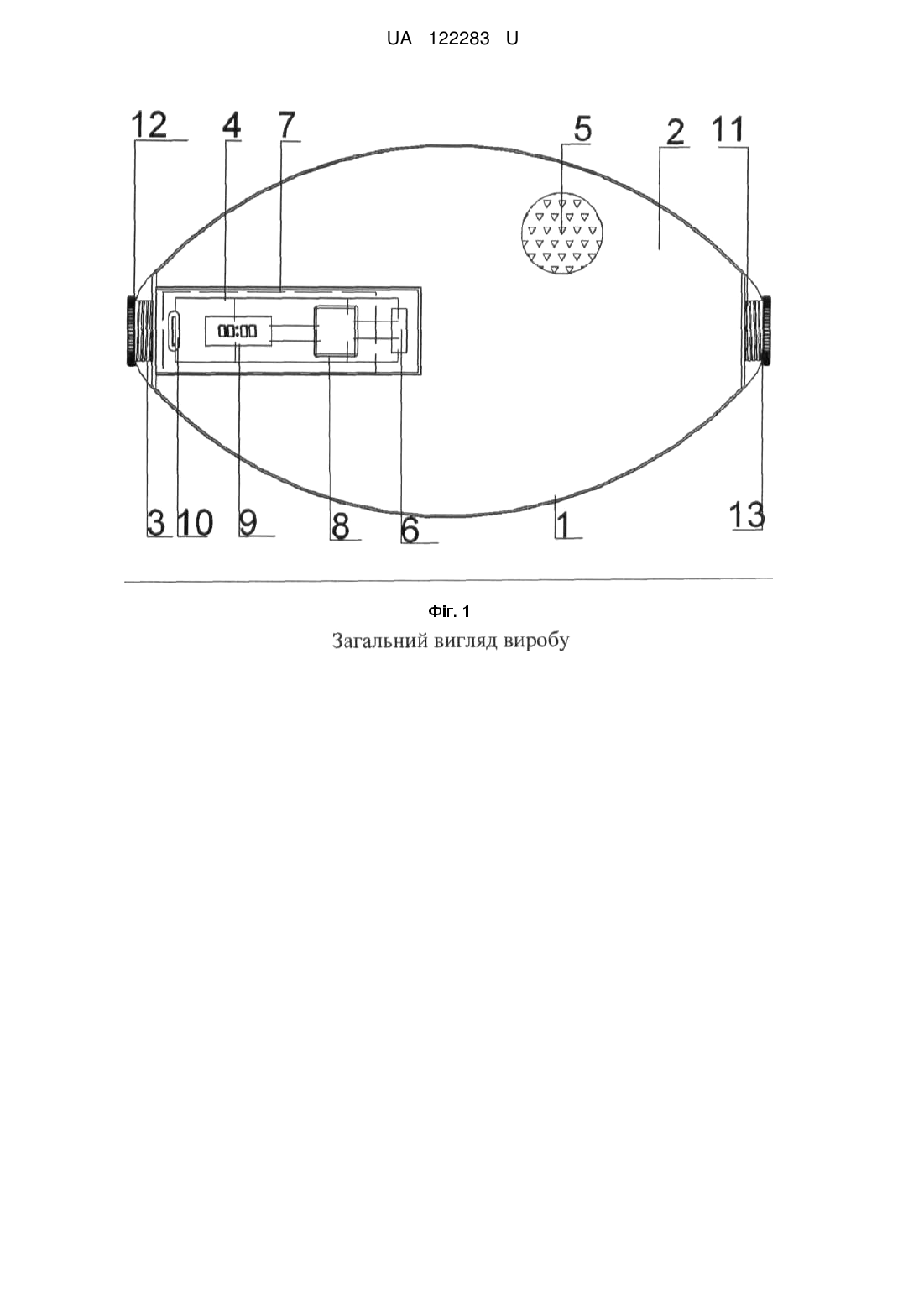

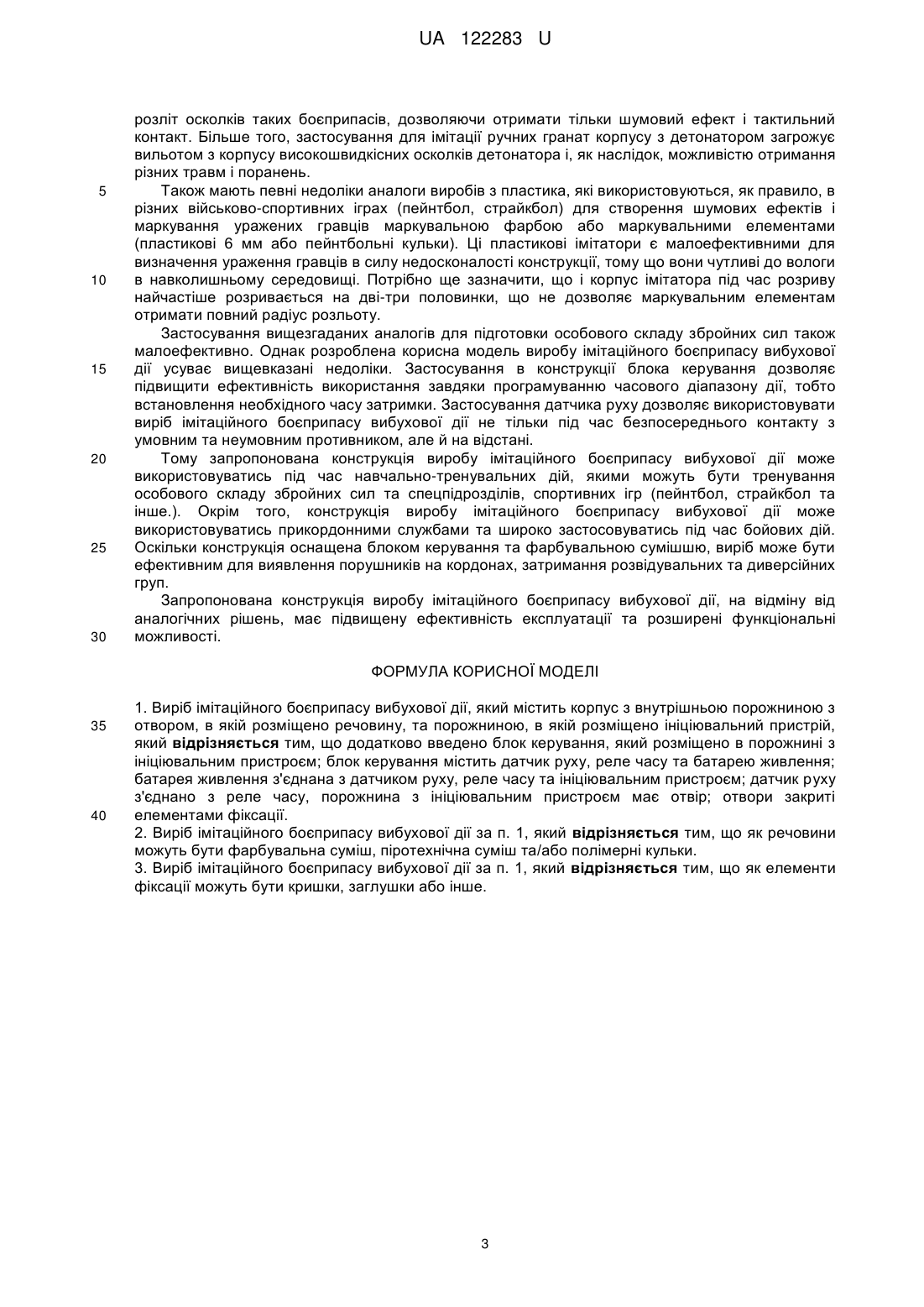

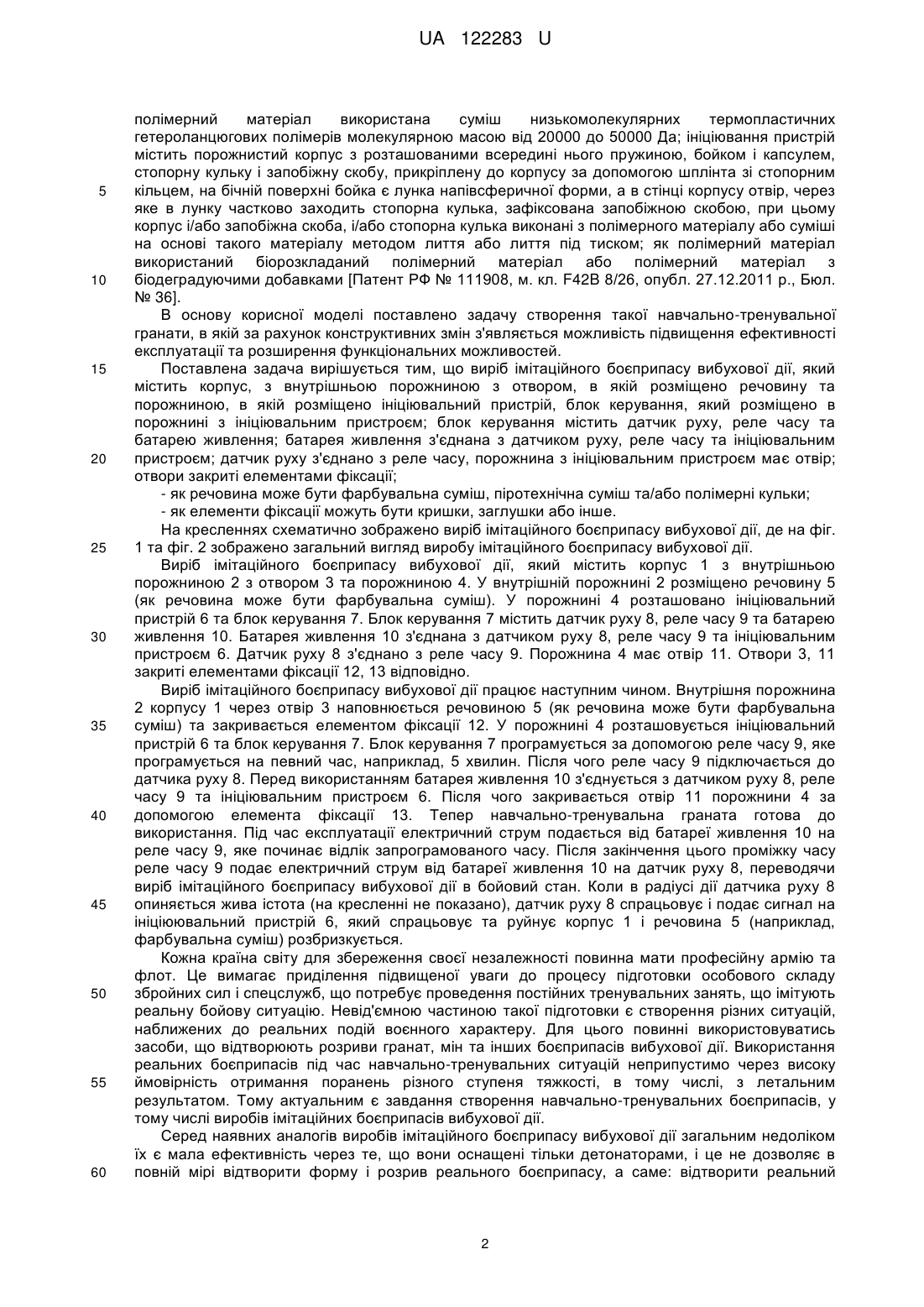

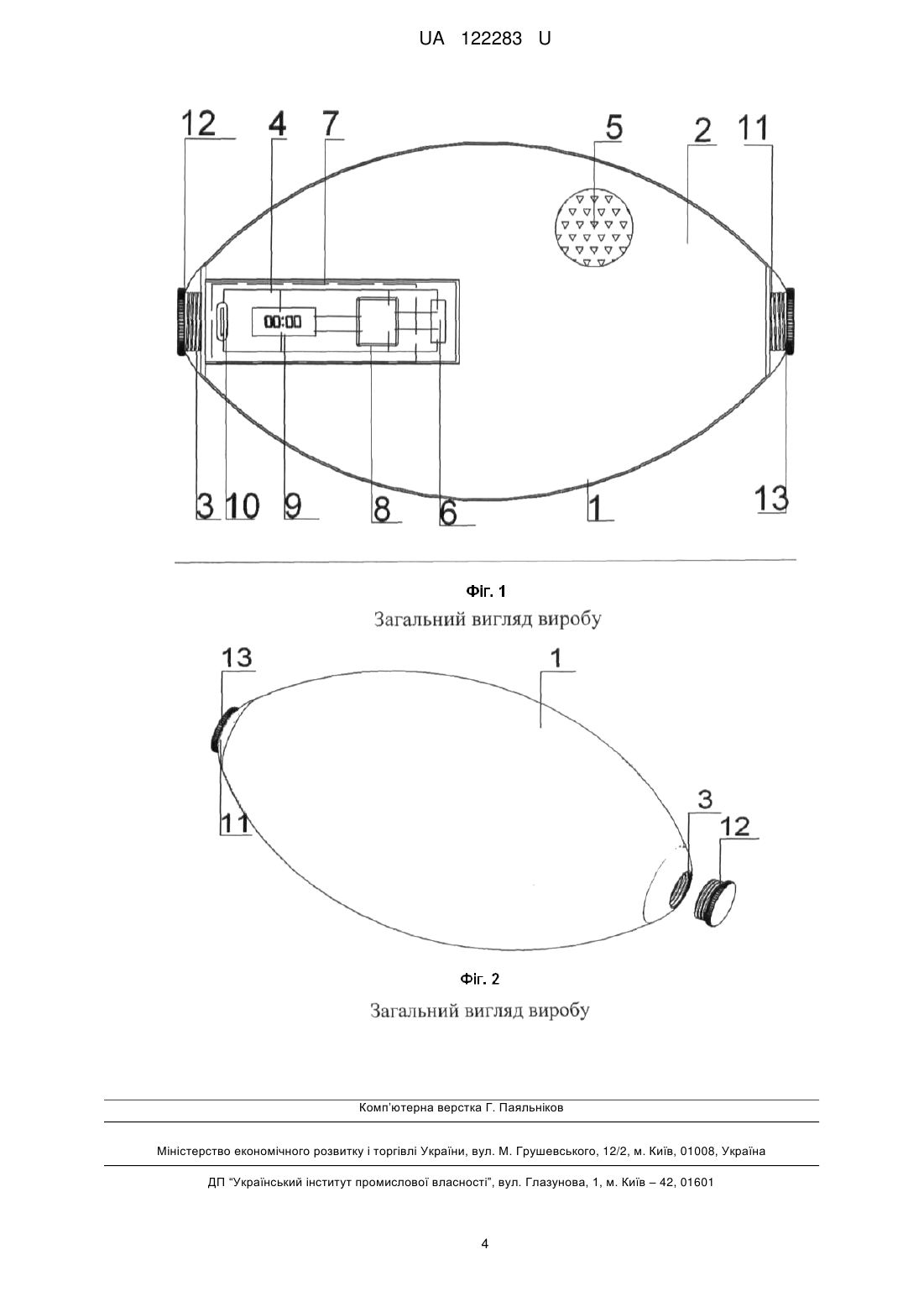

Реферат: Виріб імітаційного боєприпасу вибухової дії містить корпус з внутрішньою порожниною з отвором, в якій розміщено речовину, та порожниною, в якій розміщено ініціювальний пристрій. Додатково введено блок керування, який розміщено в порожнині з ініціювальним пристроєм; блок керування містить датчик руху, реле часу та батарею живлення; батарея живлення з'єднана з датчиком руху, реле часу та ініціювальним пристроєм; датчик руху з'єднано з реле часу, порожнина з ініціювальним пристроєм має отвір; отвори закриті елементами фіксації. UA 122283 U (12) UA 122283 U UA 122283 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до піротехнічних пристроїв, навчальних або тренувальних боєприпасів, які імітують процес вибуху реального бойового аналога як в частині імітації розриву корпусу боєприпасу, так і принципу приведення в дію. Виріб імітаційного боєприпасу вибухової дії може застосовуватися під час проведення охоронних заходів території, навчання і тренування особового складу збройних сил і спецслужб, а також під час проведення різних військово-спортивних ігор (пейнтбол, страйкбол і ін.), кінозйомок і постановочних трюків, занять з основ безпеки життєдіяльності, початкової військової підготовки тощо. Відома ручна осколкова граната РГД-5 дистанційної дії, яка містить металевий корпус, споряджений вибуховою речовиною, і запально-пусковий пристрій, в центральній трубці якого розміщений детонатор; детонатор через пороховий сповільнювач, що забезпечує передачу ініціюючого імпульсу через 3,2-4,2 с, пов'язаний з капсулем-запалювачем, співвісно якому в корпусі запалу змонтований ударно-спусковий механізм; ударно-спусковий механізм включає навантажений пружиною ударник, що утримується в з'єднанні над капсулем-запалювачем за фланець виделкою притискного важеля, який жорстко пов'язаний з корпусом за допомогою поперечного шплінта, оснащеного кільцем висмикування; автономний запал при складанні з гранатою кріпиться в оболонці гранати через різьбову втулку [Б.В. Прибылов. Ручные гранаты, М, "Арктика 4Д", вып. 1, с. 83-84]. Недоліком відомої ручної осколкової гранати РГД-5 є вузькі функціональні можливості через непридатність її використання під час навчальних цілей, набуття практичних навичок бійцями без небезпеки ураження або для розпилення спецзасобів нелетальної дії. Відома навчальна граната з фарбувальною сумішшю, що розбризкується, яка містить корпус, в якому утворена порожнина, в корпусі між його зовнішньою поверхнею та порожниною проходять канали для розбризкування фарбувальної суміші; суміш розміщена в ємності, яка являє собою контейнер, розміщений в порожнині корпусу; пристосування для руйнування контейнера; між пристосуванням для руйнування контейнера та корпусом встановлено запобіжник у вигляді чеки бойової гранати; між пристосуванням для руйнування контейнера та корпусом розміщено механізм затримки у вигляді інерційного елемента, який містить важіль, що поворотно з'єднаний з корпусом та контактуючий з пристроєм для руйнування контейнера; до важеля з можливістю обертання приєднано колесо, яке має можливість контактувати з корпусом [Патент США № 5018449, м. кл. F42B 8/12, опубл. 1993 p.]. Недоліком відомої навчальної гранати з фарбувальною сумішшю, розбризкується, є складність конструкції та низька ефективність експлуатації. Відома навчально-тренувальна граната з фарбувальною сумішшю, що розбризкується, яка містить корпус, ємність з фарбувальною сумішшю, пристосування для руйнування ємності з фарбувальною сумішшю і механізм затримки, ємність з фарбувальною сумішшю утворена зовнішнім корпусом гранати, пристосування для руйнування ємності з фарбувальною сумішшю виконано в вигляді склянки, всередині якого вміщена петарда, а механізм затримки розташований в склянці над петардою і має корпус, в якому вміщено піротехнічна суміш, крім того, граната оснащена механізмом ініціювання, нагвинченим на основний корпус гранати і виконаним у вигляді корпусу з запальником терткового типу всередині, через який пропущений відрізок шнура, кінець якого виведений назовні і прикріплений до кільця [Патент РФ № 17804, м. кл. F42B 8/12, опубл. 27.04.2001, Бюл. № 12]. Недоліком навчально-тренувальної гранати з фарбувальною сумішшю, розбризкується, є низька ефективність експлуатації та вузькі функціональні можливості. Найбільш близькою до виробу імітаційного боєприпасу вибухової дії є виріб імітаційного боєприпасу вибухової дії, що містить корпус з розміщеними у ньому вибуховою речовиною (в подальшому речовиною) і/або піротехнічним елементом та ініціювальний пристрій, що відрізняється тим, що в корпусі додатково є як мінімум одна внутрішня порожнина з заглушеним каналом (в подальшому з отвором), корпус виконаний з полімерного матеріалу або суміші на основі такого матеріалу методом лиття або лиття під тиском; з біорозкладанаго полімерного матеріалу або полімерного матеріалу з біодеградуючими добавками; корпус виконаний багатошаровим; матеріал корпусу містить кольорову добавку; матеріал корпусу містить ваговий наповнювач; у внутрішній порожнині корпуса міститься наповнювач у вигляді фарби або полімерних кульок або їх комбінації; його форма і розміри в точності відповідають формі і розмірам імітованого боєприпасу вибухової дії; як вибухова речовина і/або піротехнічний елемент використаний порох або газ, або швидкогорюча суміш; як полімерний матеріал використаний полімерний композитний матеріал молекулярною масою від 4000 до 500000 Да; як полімерний матеріал використаний матеріал на основі низькомолекулярних поліолефінів молекулярною масою від 4000 до 35000 Да; як полімерний матеріал використана суміш високомолекулярних поліолефінів молекулярною масою від 100000 до 500000 Да; як 1 UA 122283 U 5 10 15 20 25 30 35 40 45 50 55 60 полімерний матеріал використана суміш низькомолекулярних термопластичних гетероланцюгових полімерів молекулярною масою від 20000 до 50000 Да; ініціювання пристрій містить порожнистий корпус з розташованими всередині нього пружиною, бойком і капсулем, стопорну кульку і запобіжну скобу, прикріплену до корпусу за допомогою шплінта зі стопорним кільцем, на бічній поверхні бойка є лунка напівсферичної форми, а в стінці корпусу отвір, через яке в лунку частково заходить стопорна кулька, зафіксована запобіжною скобою, при цьому корпус і/або запобіжна скоба, і/або стопорна кулька виконані з полімерного матеріалу або суміші на основі такого матеріалу методом лиття або лиття під тиском; як полімерний матеріал використаний біорозкладаний полімерний матеріал або полімерний матеріал з біодеградуючими добавками [Патент РФ № 111908, м. кл. F42B 8/26, опубл. 27.12.2011 р., Бюл. № 36]. В основу корисної моделі поставлено задачу створення такої навчально-тренувальної гранати, в якій за рахунок конструктивних змін з'являється можливість підвищення ефективності експлуатації та розширення функціональних можливостей. Поставлена задача вирішується тим, що виріб імітаційного боєприпасу вибухової дії, який містить корпус, з внутрішньою порожниною з отвором, в якій розміщено речовину та порожниною, в якій розміщено ініціювальний пристрій, блок керування, який розміщено в порожнині з ініціювальним пристроєм; блок керування містить датчик руху, реле часу та батарею живлення; батарея живлення з'єднана з датчиком руху, реле часу та ініціювальним пристроєм; датчик руху з'єднано з реле часу, порожнина з ініціювальним пристроєм має отвір; отвори закриті елементами фіксації; - як речовина може бути фарбувальна суміш, піротехнічна суміш та/або полімерні кульки; - як елементи фіксації можуть бути кришки, заглушки або інше. На кресленнях схематично зображено виріб імітаційного боєприпасу вибухової дії, де на фіг. 1 та фіг. 2 зображено загальний вигляд виробу імітаційного боєприпасу вибухової дії. Виріб імітаційного боєприпасу вибухової дії, який містить корпус 1 з внутрішньою порожниною 2 з отвором 3 та порожниною 4. У внутрішній порожнині 2 розміщено речовину 5 (як речовина може бути фарбувальна суміш). У порожнині 4 розташовано ініціювальний пристрій 6 та блок керування 7. Блок керування 7 містить датчик руху 8, реле часу 9 та батарею живлення 10. Батарея живлення 10 з'єднана з датчиком руху 8, реле часу 9 та ініціювальним пристроєм 6. Датчик руху 8 з'єднано з реле часу 9. Порожнина 4 має отвір 11. Отвори 3, 11 закриті елементами фіксації 12, 13 відповідно. Виріб імітаційного боєприпасу вибухової дії працює наступним чином. Внутрішня порожнина 2 корпусу 1 через отвір 3 наповнюється речовиною 5 (як речовина може бути фарбувальна суміш) та закривається елементом фіксації 12. У порожнині 4 розташовується ініціювальний пристрій 6 та блок керування 7. Блок керування 7 програмується за допомогою реле часу 9, яке програмується на певний час, наприклад, 5 хвилин. Після чого реле часу 9 підключається до датчика руху 8. Перед використанням батарея живлення 10 з'єднується з датчиком руху 8, реле часу 9 та ініціювальним пристроєм 6. Після чого закривається отвір 11 порожнини 4 за допомогою елемента фіксації 13. Тепер навчально-тренувальна граната готова до використання. Під час експлуатації електричний струм подається від батареї живлення 10 на реле часу 9, яке починає відлік запрограмованого часу. Після закінчення цього проміжку часу реле часу 9 подає електричний струм від батареї живлення 10 на датчик руху 8, переводячи виріб імітаційного боєприпасу вибухової дії в бойовий стан. Коли в радіусі дії датчика руху 8 опиняється жива істота (на кресленні не показано), датчик руху 8 спрацьовує і подає сигнал на ініціюювальний пристрій 6, який спрацьовує та руйнує корпус 1 і речовина 5 (наприклад, фарбувальна суміш) розбризкується. Кожна країна світу для збереження своєї незалежності повинна мати професійну армію та флот. Це вимагає приділення підвищеної уваги до процесу підготовки особового складу збройних сил і спецслужб, що потребує проведення постійних тренувальних занять, що імітують реальну бойову ситуацію. Невід'ємною частиною такої підготовки є створення різних ситуацій, наближених до реальних подій воєнного характеру. Для цього повинні використовуватись засоби, що відтворюють розриви гранат, мін та інших боєприпасів вибухової дії. Використання реальних боєприпасів під час навчально-тренувальних ситуацій неприпустимо через високу ймовірність отримання поранень різного ступеня тяжкості, в тому числі, з летальним результатом. Тому актуальним є завдання створення навчально-тренувальних боєприпасів, у тому числі виробів імітаційних боєприпасів вибухової дії. Серед наявних аналогів виробів імітаційного боєприпасу вибухової дії загальним недоліком їх є мала ефективність через те, що вони оснащені тільки детонаторами, і це не дозволяє в повній мірі відтворити форму і розрив реального боєприпасу, а саме: відтворити реальний 2 UA 122283 U 5 10 15 20 25 30 розліт осколків таких боєприпасів, дозволяючи отримати тільки шумовий ефект і тактильний контакт. Більше того, застосування для імітації ручних гранат корпусу з детонатором загрожує вильотом з корпусу високошвидкісних осколків детонатора і, як наслідок, можливістю отримання різних травм і поранень. Також мають певні недоліки аналоги виробів з пластика, які використовуються, як правило, в різних військово-спортивних іграх (пейнтбол, страйкбол) для створення шумових ефектів і маркування уражених гравців маркувальною фарбою або маркувальними елементами (пластикові 6 мм або пейнтбольні кульки). Ці пластикові імітатори є малоефективними для визначення ураження гравців в силу недосконалості конструкції, тому що вони чутливі до вологи в навколишньому середовищі. Потрібно ще зазначити, що і корпус імітатора під час розриву найчастіше розривається на дві-три половинки, що не дозволяє маркувальним елементам отримати повний радіус розльоту. Застосування вищезгаданих аналогів для підготовки особового складу збройних сил також малоефективно. Однак розроблена корисна модель виробу імітаційного боєприпасу вибухової дії усуває вищевказані недоліки. Застосування в конструкції блока керування дозволяє підвищити ефективність використання завдяки програмуванню часового діапазону дії, тобто встановлення необхідного часу затримки. Застосування датчика руху дозволяє використовувати виріб імітаційного боєприпасу вибухової дії не тільки під час безпосереднього контакту з умовним та неумовним противником, але й на відстані. Тому запропонована конструкція виробу імітаційного боєприпасу вибухової дії може використовуватись під час навчально-тренувальних дій, якими можуть бути тренування особового складу збройних сил та спецпідрозділів, спортивних ігр (пейнтбол, страйкбол та інше.). Окрім того, конструкція виробу імітаційного боєприпасу вибухової дії може використовуватись прикордонними службами та широко застосовуватись під час бойових дій. Оскільки конструкція оснащена блоком керування та фарбувальною сумішшю, виріб може бути ефективним для виявлення порушників на кордонах, затримання розвідувальних та диверсійних груп. Запропонована конструкція виробу імітаційного боєприпасу вибухової дії, на відміну від аналогічних рішень, має підвищену ефективність експлуатації та розширені функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Виріб імітаційного боєприпасу вибухової дії, який містить корпус з внутрішньою порожниною з отвором, в якій розміщено речовину, та порожниною, в якій розміщено ініціювальний пристрій, який відрізняється тим, що додатково введено блок керування, який розміщено в порожнині з ініціювальним пристроєм; блок керування містить датчик руху, реле часу та батарею живлення; батарея живлення з'єднана з датчиком руху, реле часу та ініціювальним пристроєм; датчик руху з'єднано з реле часу, порожнина з ініціювальним пристроєм має отвір; отвори закриті елементами фіксації. 2. Виріб імітаційного боєприпасу вибухової дії за п. 1, який відрізняється тим, що як речовини можуть бути фарбувальна суміш, піротехнічна суміш та/або полімерні кульки. 3. Виріб імітаційного боєприпасу вибухової дії за п. 1, який відрізняється тим, що як елементи фіксації можуть бути кришки, заглушки або інше. 3 UA 122283 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
