Багатофункційний вендінговий банно-пральний комплекс з автоматизованим управлінням “рябуха”

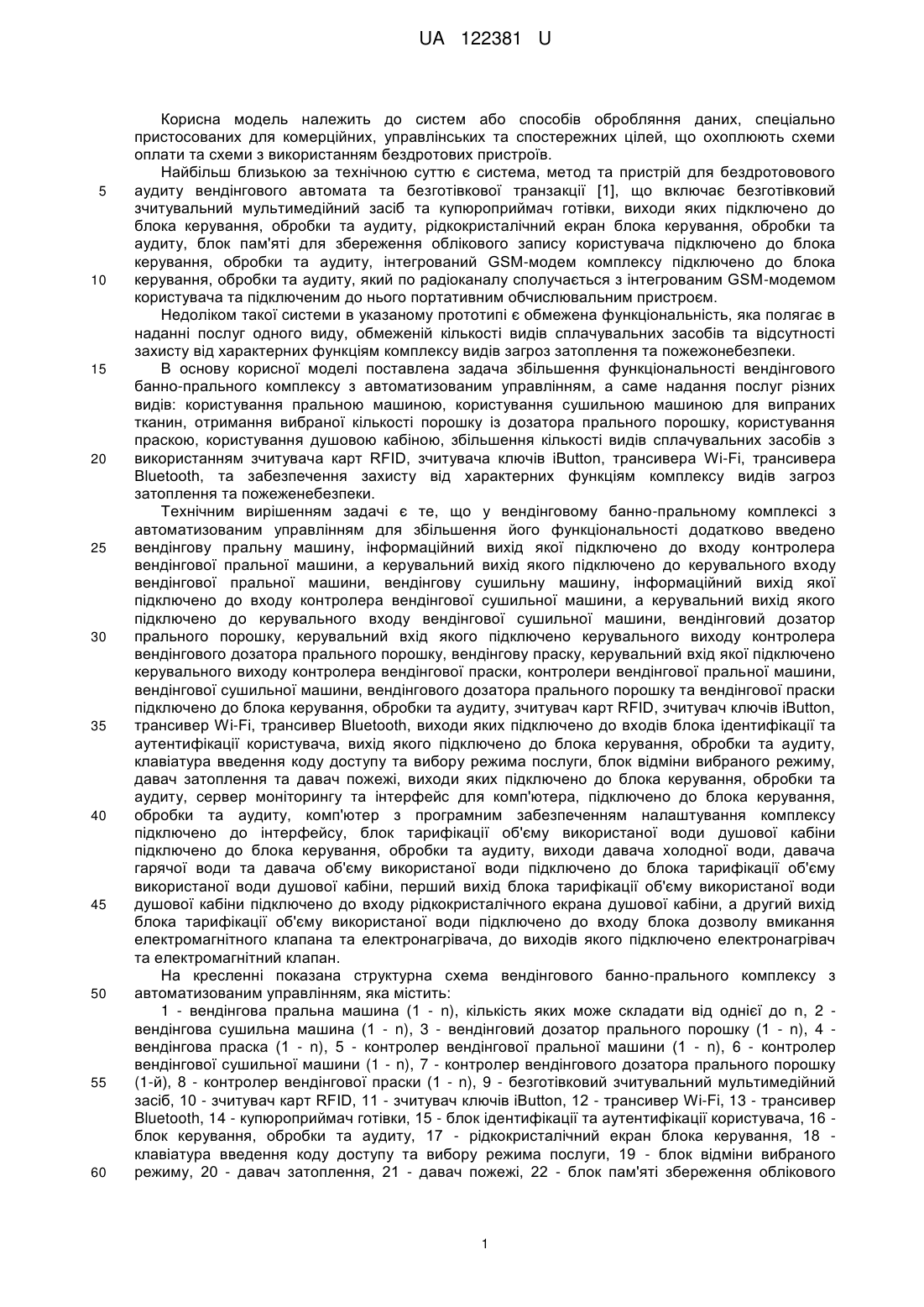

Реферат: Багатофункційний вендінговий банно-пральний комплекс з автоматизованим управлінням включає безготівковий зчитувальний мультимедійний засіб та купюроприймач готівки, виходи яких підключено до блока керування, обробки та аудиту, рідкокристалічний екран блока керування, обробки та аудиту, блок пам'яті для збереження облікового запису користувача підключено до блока керування, обробки та аудиту, інтегрований GSM-модем комплексу підключено до блока керування, обробки та аудиту, який по радіоканалу сполучається з інтегрованим GSM-модемом користувача та підключеним до нього портативним обчислювальним пристроєм, причому додатково введено вендінгову пральну машину, інформаційний вихід якої підключено до входу контролера вендінгової пральної машини, а керувальний вихід якого підключено до керувального входу вендінгової пральної машини, вендінгову сушильну машину, інформаційний вихід якої підключено до входу контролера вендінгової сушильної машини, а керувальний вихід якого підключено до керувального входу вендінгової сушильної машини, вендінговий дозатор прального порошку, керувальний вхід якого підключено керувального виходу контролера вендінгового дозатора прального порошку, вендінгову праску, перший вихід блока тарифікації об'єму використаної води душової кабіни підключено до входу рідкокристалічного екрану душової кабіни, а другий вихід блока тарифікації об'єму використаної води підключено до входу блока дозволу вмикання електромагнітного клапана та електронагрівача, до виходів якого підключено електронагрівач та електромагнітний клапан. UA 122381 U (12) UA 122381 U UA 122381 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем або способів обробляння даних, спеціально пристосованих для комерційних, управлінських та спостережних цілей, що охоплюють схеми оплати та схеми з використанням бездротових пристроїв. Найбільш близькою за технічною суттю є система, метод та пристрій для бездротовового аудиту вендінгового автомата та безготівкової транзакції [1], що включає безготівковий зчитувальний мультимедійний засіб та купюроприймач готівки, виходи яких підключено до блока керування, обробки та аудиту, рідкокристалічний екран блока керування, обробки та аудиту, блок пам'яті для збереження облікового запису користувача підключено до блока керування, обробки та аудиту, інтегрований GSM-модем комплексу підключено до блока керування, обробки та аудиту, який по радіоканалу сполучається з інтегрованим GSM-модемом користувача та підключеним до нього портативним обчислювальним пристроєм. Недоліком такої системи в указаному прототипі є обмежена функціональність, яка полягає в наданні послуг одного виду, обмеженій кількості видів сплачувальних засобів та відсутності захисту від характерних функціям комплексу видів загроз затоплення та пожежонебезпеки. В основу корисної моделі поставлена задача збільшення функціональності вендінгового банно-прального комплексу з автоматизованим управлінням, а саме надання послуг різних видів: користування пральною машиною, користування сушильною машиною для випраних тканин, отримання вибраної кількості порошку із дозатора прального порошку, користування праскою, користування душовою кабіною, збільшення кількості видів сплачувальних засобів з використанням зчитувача карт RFID, зчитувача ключів iButton, трансивера Wi-Fi, трансивера Bluetooth, та забезпечення захисту від характерних функціям комплексу видів загроз затоплення та пожеженебезпеки. Технічним вирішенням задачі є те, що у вендінговому банно-пральному комплексі з автоматизованим управлінням для збільшення його функціональності додатково введено вендінгову пральну машину, інформаційний вихід якої підключено до входу контролера вендінгової пральної машини, а керувальний вихід якого підключено до керувального входу вендінгової пральної машини, вендінгову сушильну машину, інформаційний вихід якої підключено до входу контролера вендінгової сушильної машини, а керувальний вихід якого підключено до керувального входу вендінгової сушильної машини, вендінговий дозатор прального порошку, керувальний вхід якого підключено керувального виходу контролера вендінгового дозатора прального порошку, вендінгову праску, керувальний вхід якої підключено керувального виходу контролера вендінгової праски, контролери вендінгової пральної машини, вендінгової сушильної машини, вендінгового дозатора прального порошку та вендінгової праски підключено до блока керування, обробки та аудиту, зчитувач карт RFID, зчитувач ключів iButton, трансивер Wi-Fi, трансивер Bluetooth, виходи яких підключено до входів блока ідентифікації та аутентифікації користувача, вихід якого підключено до блока керування, обробки та аудиту, клавіатура введення коду доступу та вибору режима послуги, блок відміни вибраного режиму, давач затоплення та давач пожежі, виходи яких підключено до блока керування, обробки та аудиту, сервер моніторингу та інтерфейс для комп'ютера, підключено до блока керування, обробки та аудиту, комп'ютер з програмним забезпеченням налаштування комплексу підключено до інтерфейсу, блок тарифікації об'єму використаної води душової кабіни підключено до блока керування, обробки та аудиту, виходи давача холодної води, давача гарячої води та давача об'єму використаної води підключено до блока тарифікації об'єму використаної води душової кабіни, перший вихід блока тарифікації об'єму використаної води душової кабіни підключено до входу рідкокристалічного екрана душової кабіни, а другий вихід блока тарифікації об'єму використаної води підключено до входу блока дозволу вмикання електромагнітного клапана та електронагрівача, до виходів якого підключено електронагрівач та електромагнітний клапан. На кресленні показана структурна схема вендінгового банно-прального комплексу з автоматизованим управлінням, яка містить: 1 - вендінгова пральна машина (1 - n), кількість яких може складати від однієї до n, 2 вендінгова сушильна машина (1 - n), 3 - вендінговий дозатор прального порошку (1 - n), 4 вендінгова праска (1 - n), 5 - контролер вендінгової пральної машини (1 - n), 6 - контролер вендінгової сушильної машини (1 - n), 7 - контролер вендінгового дозатора прального порошку (1-й), 8 - контролер вендінгової праски (1 - n), 9 - безготівковий зчитувальний мультимедійний засіб, 10 - зчитувач карт RFID, 11 - зчитувач ключів iButton, 12 - трансивер Wi-Fi, 13 - трансивер Bluetooth, 14 - купюроприймач готівки, 15 - блок ідентифікації та аутентифікації користувача, 16 блок керування, обробки та аудиту, 17 - рідкокристалічний екран блока керування, 18 клавіатура введення коду доступу та вибору режима послуги, 19 - блок відміни вибраного режиму, 20 - давач затоплення, 21 - давач пожежі, 22 - блок пам'яті збереження облікового 1 UA 122381 U 5 10 15 20 25 30 35 40 45 50 55 запису користувача, 23 - інтегрований GSM-модем комплексу, 24 - інтегрований GSM-модем користувача, 25 - портативний обчислювальний пристрій, 26 - сервер моніторингу, 27 інтерфейс комп'ютера, 28 - комп'ютер з програмним забезпеченням налаштування комплексу, 29 - блок тарифікації об'єму використаної води душової кабіни (1 - n), 30 - рідкокристалічний екран душової кабіни, 31 - давач холодної води, 32 - давач гарячої води, 33 - давач об'єму використаної води, 34 - блок дозволу вмикання електромагнітного клапану та електронагрівача, 35 - електронагрівач, 36 - електромагнітний клапан, Подана на кресленні структурна схема багатофункційного вендінгового банно-прального комплексу з автоматизованим управлінням працює у такий спосіб: з інформаційного виходу вендінгової пральної машини 1 (їх кількість може бути від одної до n) до входу контролера вендінгової пральної машини 5 надходить сигнал, що відображає вибраний режим роботи, сигнал з контролера вендінгової пральної машини 5 надходить до блока керування, обробки та аудиту 16, у якому оцінюється вартість вибраного режиму роботи, необхідна кількість коштів на виконання вибраного режиму роботи та їх наявність на особистому рахунку користувача чи надходження необхідної кількості готівки на особистий рахунок користувача. Необхідна кількість коштів списується з особистого рахунку користувача і з блока керування, обробки та аудиту 16 надходить керувальний сигнал до контролера вендінгової пральної машини 5, що забезпечує виконання вибраного режиму роботи, а з керувального виходу контролера вендінгової пральної машини 5 до керувального входу вендінгової пральної машини 1 надходить сигнал, що забезпечує ввімкнення вендінгової пральної машини 1 на час виконання вибраного режиму роботи. З інформаційного виходу вендінгової сушильної машини 2 (їх кількість може бути від одної до n) до входу контролера вендінгової сушильної машини 6 надходить сигнал, що відображає вибраний режим роботи, сигнал з контролера вендінгової сушильної машини 6 надходить до блока керування, обробки та аудиту 16, у якому оцінюється вартість вибраного режиму роботи, необхідна кількість коштів на виконання вибраного режиму роботи та їх наявність на особистому рахунку користувача чи надходження необхідної кількості готівки на особистий рахунок користувача. Необхідна кількість коштів списується з особистого рахунку користувача і з блока керування, обробки та аудиту 16 надходить керувальний сигнал до контролера вендінгової сушильної машини 6, що забезпечує виконання вибраного режиму роботи, а з керувального виходу контролера вендінгової сушильної машини 6 до керувального входу вендінгової сушильної машини 2 надходить сигнал, що забезпечує ввімкнення вендінгової сушильної машини на час виконання вибраного режиму роботи. Клавіатура введення коду доступу та вибору режима послуги 18, що сполучена з блоком керування, обробки та аудиту 16, дозволяє вибрати необхідну кількість прального порошку, у блоці керування, обробки та аудиту 16 оцінюється вартість вибраної кількості прального порошку та при наявності на особистому рахунку користувача чи надходженні необхідної кількості готівки на особистий рахунок користувача, необхідна кількість коштів списується з особистого рахунку користувача і з блока керування, обробки та аудиту 16 надходить керувальний сигнал до контролера вендінгового дозатора прального порошку 7, що забезпечує виконання вибраного завдання, а з керувального виходу контролера вендінгового дозатора прального порошку 7 до керувального входу вендінгового дозатора прального порошку 3 (їх кількість може бути від одної до n) надходить сигнал, що забезпечує ввімкнення вендінгового дозатора прального порошку на виконання вибраного завдання. Клавіатура введення коду доступу та вибору режима послуги 18, що сполучена з блоком керування, обробки та аудиту 16, дозволяє вибрати необхідний час роботи вендінгової праски (їх кількість може бути від одної до n), у блоці керування, обробки та аудиту 16 оцінюється вартість вибраного часу роботи вендінгової праски та при наявності на особистому рахунку користувача чи надходженні необхідної кількості готівки на особистий рахунок користувача, необхідна кількість коштів списується з особистого рахунку користувача і з блока керування, обробки та аудиту 16 надходить керувальний сигнал до контролера вендінгової праски 8, що забезпечує виконання вибраного завдання, а з керувального виходу контролера вендінгової праски 8 до керувального входу вендінгової праски 4 надходить сигнал, що забезпечує ввімкнення вендінгової праски на виконання вибраного завдання. З безготівкового зчитувального мультимедійного засобу 9 до блока керування, обробки та аудиту 16, надходить сигнал по безготівковому надходженню коштів на особистий рахунок користувача. З купюроприймача готівки 14 до блока керування, обробки та аудиту 16 надходить сигнал по надходженню готівки на особистий рахунок користувача. 2 UA 122381 U 5 10 15 20 25 30 35 40 45 50 Зі зчитувача карт RFID 10, зчитувача ключів iButton 11, трансивера Wi-Fi 12 та трансивера Bluetooth 13 до блока ідентифікації та аутентифікації користувача 15 надходять сигнали по безготівковому надходженню коштів на особистий рахунок користувача, блок ідентифікації та аутентифікації користувача 15 надсилає до блока керування, обробки та аудиту 16 сигнал від ідентифікованого та аутентифікованого користувача по безготівковому надходженню коштів на його особистий рахунок. Рідкокристалічний екран блока керування 17 сполучений з блоком керування, обробки та аудиту 16 та дозволяє спостерігати інформацію по наявності коштів особистому рахунку користувача, по вибору коду доступу, вибору режима послуги та її вартості. Блок відміни вибраного режиму 19 надає сигнал до блока керування, обробки та аудиту 16 про відміну вибраного режиму роботи. Давач затоплення 20 та давач пожежі 21 надають до блока керування, обробки та аудиту 16 аварійні сигнали, що забезпечують автоматичне знеструмлення усіх електричних приладів, що входять до банно-прального комплексу та забезпечують вмикання світлозвукової сигналізації. Блок пам'яті збереження облікового запису користувача 22 сполучений з блоком керування, обробки та аудиту 16 та забезпечує енергонезалежне збереження усіх облікових записів користувача по надходженню та використанню коштів. Інтегрований GSM-модем комплексу 23 сполучений з блоком керування, обробки та аудиту 16 та забезпечує зв'язок по радіоканалу з віддаленим інтегрованим GSM-модемом користувача 24, що є сполученим з портативним обчислювальним пристроєм 25. Сервер моніторингу 26 сполучений з блоком керування, обробки та аудиту 16 та забезпечує контроль та керування багатофункційним вендінговим банно-пральним комплексом. Інтерфейс комп'ютера 27 сполучений з блоком керування, обробки та аудиту 16 та забезпечує підключення комп'ютера з програмним забезпеченням налаштування комплексу 28. Сигнали від давача холодної води 31, давача гарячої води 32, давача об'єму використаної води 33 надходять до блока тарифікації об'єму використаної води душової кабіни 29 (їх кількість може бути від одної до n). Блок тарифікації об'єму використаної води душової кабіни 29 сполучений з блоком керування, обробки та аудиту 16 та забезпечує тарифікацію об'єму використаної води з урахуванням вартості електроенергії, витраченої на її нагрівання. При наявності на особистому рахунку користувача чи надходженні необхідної кількості готівки на особистий рахунок користувача, необхідна кількість коштів списується з особистого рахунку користувача і з блока керування, обробки та аудиту 16 надходить керувальний сигнал до блока тарифікації об'єму використаної води душової кабіни 29, та далі до блока дозволу вмикання електромагнітного клапану та електронагрівача 34. Блок дозволу вмикання електромагнітного клапана та електронагрівача 34 забезпечує вмикання електронагрівача 35 та вмикання електромагнітного клапана 36, що пропускає воду. Рідкокристалічний екран душової кабіни 30 сполучений з блоком керування, обробки та аудиту 16 та дозволяє спостерігати інформацію по наявності коштів особистому рахунку користувача, вартості послуги, тривалості послуги та температурним даним. Отже запропонований багатофункційний вендінговий банно-пральний комплекс з автоматизованим управлінням дозволяє забезпечити збільшення функціональності вендінгового банно-прального комплексу з автоматизованим управлінням, а саме надання послуг різних видів: користування пральною машиною, користування сушильною машиною для випраних тканин, отримання вибраної кількості порошку із дозатора прального порошку, користування праскою, користування душовою кабіною, забезпечити збільшення кількості видів сплачувальних засобів з використанням зчитувача карт RFID, зчитувача ключів iButton, трансивера Wi-Fi, трансивера Bluetooth, та забезпечити захист від характерних функціям комплексу видів загроз затоплення та пожежонебезпеки. Джерело інформації: 1. System, method and apparatus for vending machine wireless audit and cashless transaction transport. Patent USA. Patent US7167892. USA. МПК G06Q 20/04. Erin M. Defosse, James M. Canter, Bryan W. Godwin. 23.01.2007. Режим доступу: http://www.google.com/patents/US7167892. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Багатофункційний вендінговий банно-пральний комплекс з автоматизованим управлінням, що включає безготівковий зчитувальний мультимедійний засіб та купюроприймач готівки, виходи яких підключено до блока керування, обробки та аудиту, рідкокристалічний екран блока керування, обробки та аудиту, блок пам'яті для збереження облікового запису користувача 3 UA 122381 U 5 10 15 20 25 підключено до блока керування, обробки та аудиту, інтегрований GSM-модем комплексу підключено до блока керування, обробки та аудиту, який по радіоканалу сполучається з інтегрованим GSM-модемом користувача та підключеним до нього портативним обчислювальним пристроєм, який відрізняється тим, що додатково введено вендінгову пральну машину, інформаційний вихід якої підключено до входу контролера вендінгової пральної машини, а керувальний вихід якого підключено до керувального входу вендінгової пральної машини, вендінгову сушильну машину, інформаційний вихід якої підключено до входу контролера вендінгової сушильної машини, а керувальний вихід якого підключено до керувального входу вендінгової сушильної машини, вендінговий дозатор прального порошку, керувальний вхід якого підключено керувального виходу контролера вендінгового дозатора прального порошку, вендінгову праску, керувальний вхід якої підключено керувального виходу контролера вендінгової праски, контролери вендінгової пральної машини, вендінгової сушильної машини, вендінгового дозатора прального порошку та вендінгової праски підключено до блока керування, обробки та аудиту, зчитувач карт RFID, зчитувач ключів iButton, трансивер Wi-Fi, трансивер Bluetooth, виходи яких підключено до входів блока ідентифікації та автентифікації користувача, вихід якого підключено до блока керування, обробки та аудиту, клавіатура введення коду доступу та вибору режима послуги, блок відміни вибраного режиму, давач затоплення та давач пожежі, виходи яких підключено до блока керування, обробки та аудиту, сервер моніторингу та інтерфейс для комп'ютера, підключено до блока керування, обробки та аудиту, комп'ютер з програмним забезпеченням налаштування комплексу підключено до інтерфейсу, блок тарифікації об'єму використаної води душової кабіни підключено до блока керування, обробки та аудиту, виходи давача холодної води, давача гарячої води та давача об'єму використаної води підключено до блока тарифікації об'єму використаної води душової кабіни, перший вихід блока тарифікації об'єму використаної води душової кабіни підключено до входу рідкокристалічного екрану душової кабіни, а другий вихід блока тарифікації об'єму використаної води підключено до входу блока дозволу вмикання електромагнітного клапана та електронагрівача, до виходів якого підключено електронагрівач та електромагнітний клапан. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
