Малогабаритна сортувальна машина

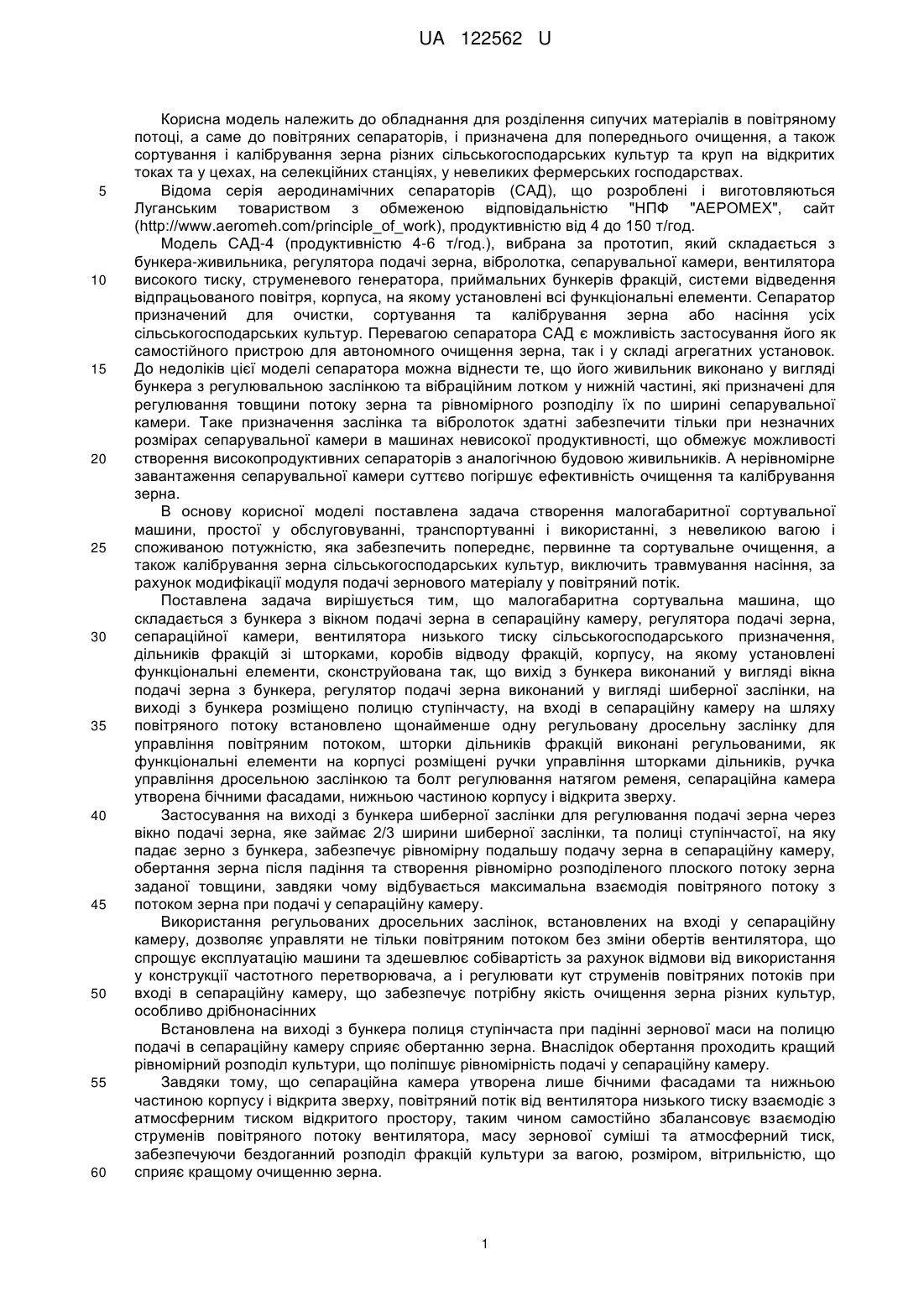

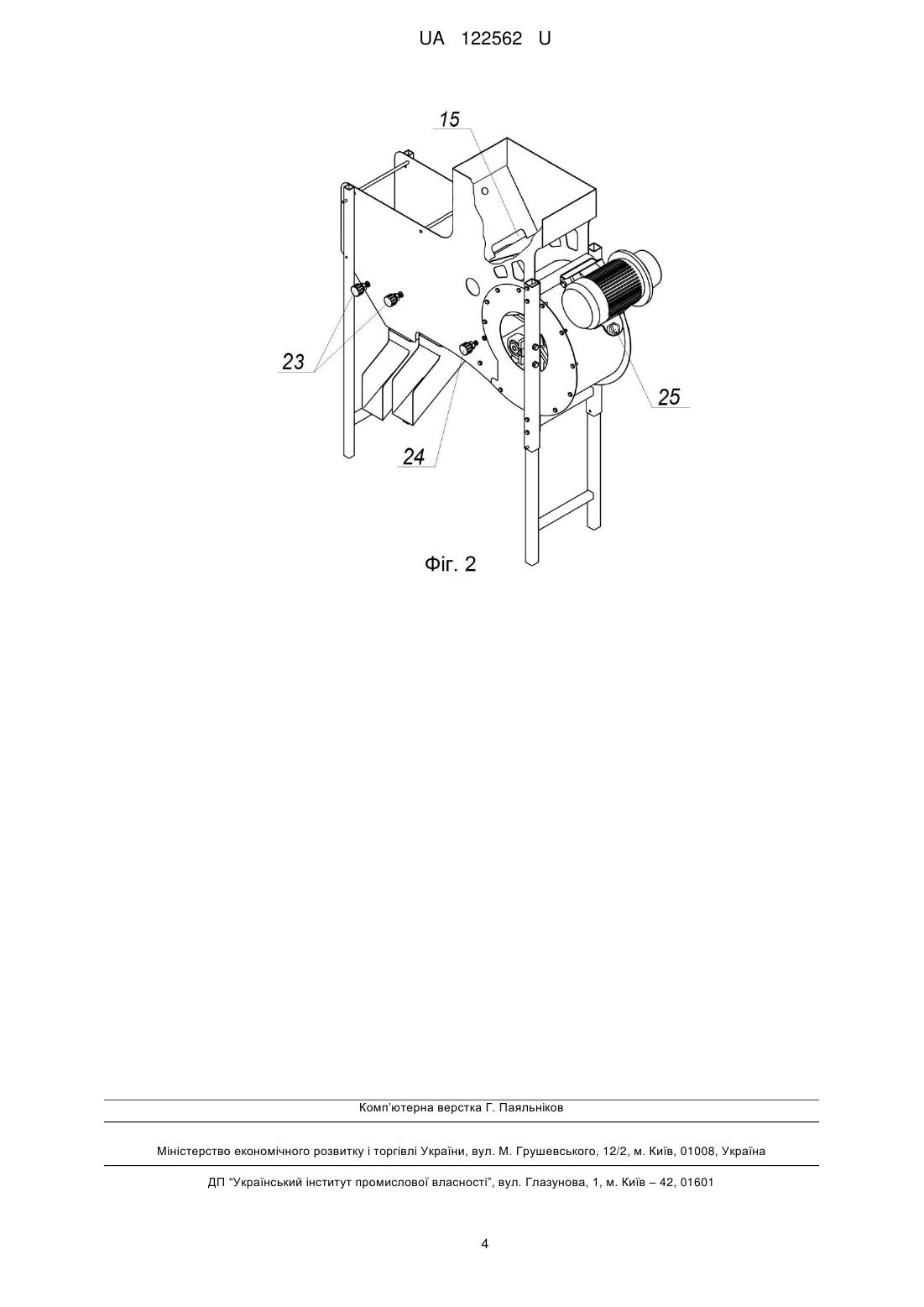

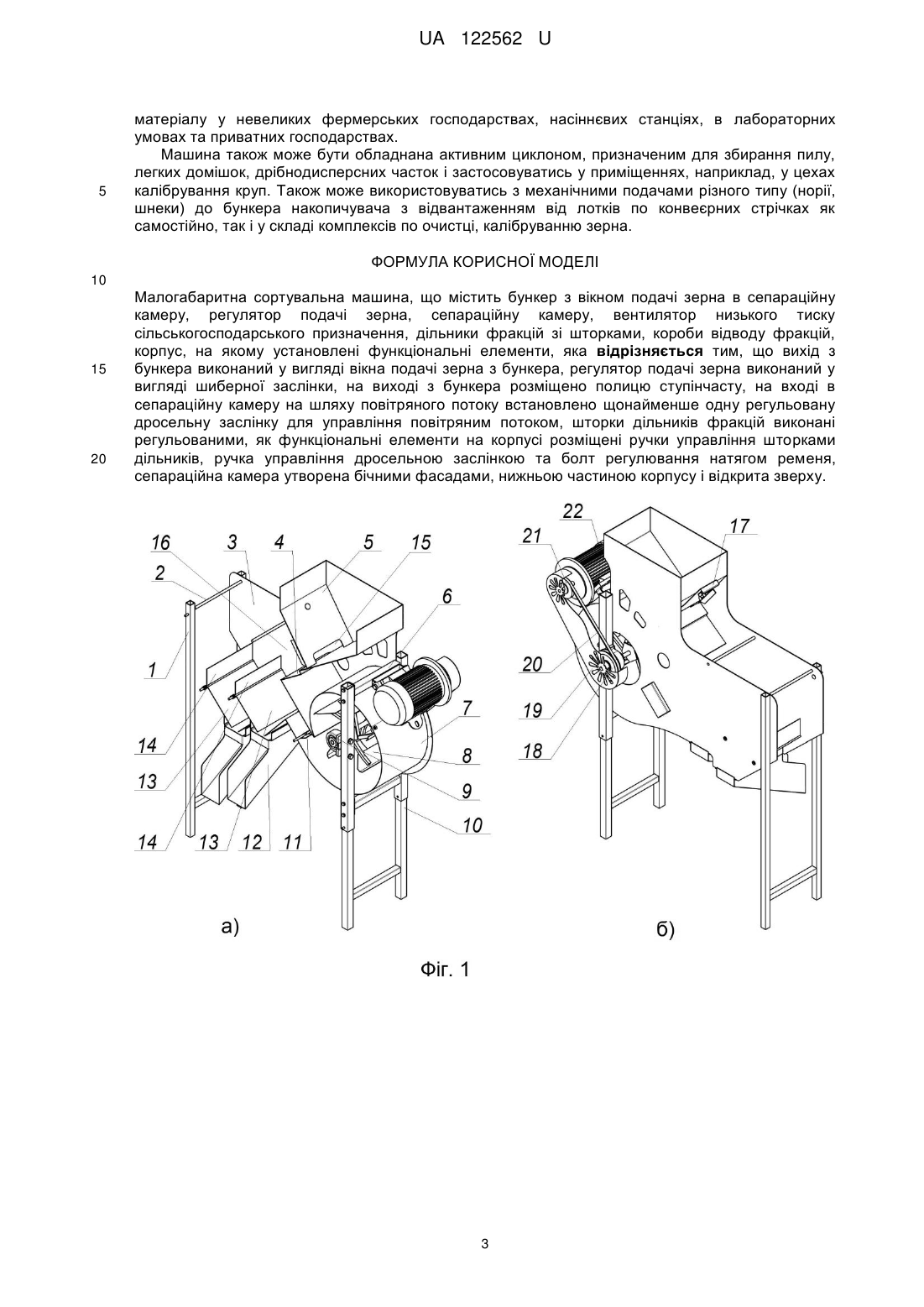

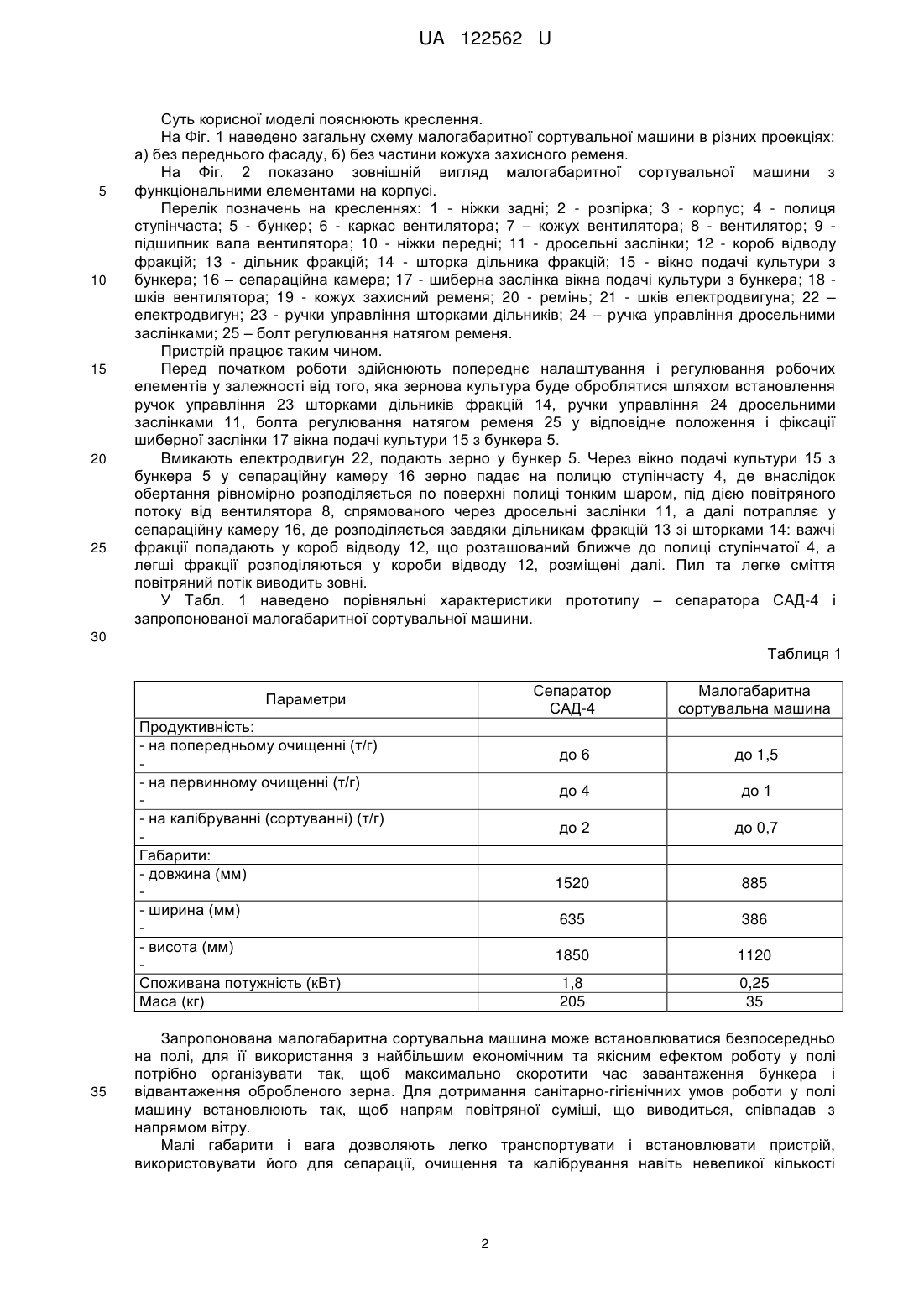

Реферат: UA 122562 U UA 122562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для розділення сипучих матеріалів в повітряному потоці, а саме до повітряних сепараторів, і призначена для попереднього очищення, а також сортування і калібрування зерна різних сільськогосподарських культур та круп на відкритих токах та у цехах, на селекційних станціях, у невеликих фермерських господарствах. Відома серія аеродинамічних сепараторів (САД), що розроблені і виготовляються Луганським товариством з обмеженою відповідальністю "НПФ "АЕРОМЕХ", сайт (http://www.aeromeh.com/principle_of_work), продуктивністю від 4 до 150 т/год. Модель САД-4 (продуктивністю 4-6 т/год.), вибрана за прототип, який складається з бункера-живильника, регулятора подачі зерна, вібролотка, сепарувальної камери, вентилятора високого тиску, струменевого генератора, приймальних бункерів фракцій, системи відведення відпрацьованого повітря, корпуса, на якому установлені всі функціональні елементи. Сепаратор призначений для очистки, сортування та калібрування зерна або насіння усіх сільськогосподарських культур. Перевагою сепаратора САД є можливість застосування його як самостійного пристрою для автономного очищення зерна, так і у складі агрегатних установок. До недоліків цієї моделі сепаратора можна віднести те, що його живильник виконано у вигляді бункера з регулювальною заслінкою та вібраційним лотком у нижній частині, які призначені для регулювання товщини потоку зерна та рівномірного розподілу їх по ширині сепарувальної камери. Таке призначення заслінка та вібролоток здатні забезпечити тільки при незначних розмірах сепарувальної камери в машинах невисокої продуктивності, що обмежує можливості створення високопродуктивних сепараторів з аналогічною будовою живильників. А нерівномірне завантаження сепарувальної камери суттєво погіршує ефективність очищення та калібрування зерна. В основу корисної моделі поставлена задача створення малогабаритної сортувальної машини, простої у обслуговуванні, транспортуванні і використанні, з невеликою вагою і споживаною потужністю, яка забезпечить попереднє, первинне та сортувальне очищення, а також калібрування зерна сільськогосподарських культур, виключить травмування насіння, за рахунок модифікації модуля подачі зернового матеріалу у повітряний потік. Поставлена задача вирішується тим, що малогабаритна сортувальна машина, що складається з бункера з вікном подачі зерна в сепараційну камеру, регулятора подачі зерна, сепараційної камери, вентилятора низького тиску сільськогосподарського призначення, дільників фракцій зі шторками, коробів відводу фракцій, корпусу, на якому установлені функціональні елементи, сконструйована так, що вихід з бункера виконаний у вигляді вікна подачі зерна з бункера, регулятор подачі зерна виконаний у вигляді шиберної заслінки, на виході з бункера розміщено полицю ступінчасту, на вході в сепараційну камеру на шляху повітряного потоку встановлено щонайменше одну регульовану дросельну заслінку для управління повітряним потоком, шторки дільників фракцій виконані регульованими, як функціональні елементи на корпусі розміщені ручки управління шторками дільників, ручка управління дросельною заслінкою та болт регулювання натягом ременя, сепараційна камера утворена бічними фасадами, нижньою частиною корпусу і відкрита зверху. Застосування на виході з бункера шиберної заслінки для регулювання подачі зерна через вікно подачі зерна, яке займає 2/3 ширини шиберної заслінки, та полиці ступінчастої, на яку падає зерно з бункера, забезпечує рівномірну подальшу подачу зерна в сепараційну камеру, обертання зерна після падіння та створення рівномірно розподіленого плоского потоку зерна заданої товщини, завдяки чому відбувається максимальна взаємодія повітряного потоку з потоком зерна при подачі у сепараційну камеру. Використання регульованих дросельних заслінок, встановлених на вході у сепараційну камеру, дозволяє управляти не тільки повітряним потоком без зміни обертів вентилятора, що спрощує експлуатацію машини та здешевлює собівартість за рахунок відмови від використання у конструкції частотного перетворювача, а і регулювати кут струменів повітряних потоків при вході в сепараційну камеру, що забезпечує потрібну якість очищення зерна різних культур, особливо дрібнонасінних Встановлена на виході з бункера полиця ступінчаста при падінні зернової маси на полицю подачі в сепараційну камеру сприяє обертанню зерна. Внаслідок обертання проходить кращий рівномірний розподіл культури, що поліпшує рівномірність подачі у сепараційну камеру. Завдяки тому, що сепараційна камера утворена лише бічними фасадами та нижньою частиною корпусу і відкрита зверху, повітряний потік від вентилятора низького тиску взаємодіє з атмосферним тиском відкритого простору, таким чином самостійно збалансовує взаємодію струменів повітряного потоку вентилятора, масу зернової суміші та атмосферний тиск, забезпечуючи бездоганний розподіл фракцій культури за вагою, розміром, вітрильністю, що сприяє кращому очищенню зерна. 1 UA 122562 U 5 10 15 20 25 Суть корисної моделі пояснюють креслення. На Фіг. 1 наведено загальну схему малогабаритної сортувальної машини в різних проекціях: а) без переднього фасаду, б) без частини кожуха захисного ременя. На Фіг. 2 показано зовнішній вигляд малогабаритної сортувальної машини з функціональними елементами на корпусі. Перелік позначень на кресленнях: 1 - ніжки задні; 2 - розпірка; 3 - корпус; 4 - полиця ступінчаста; 5 - бункер; 6 - каркас вентилятора; 7 – кожух вентилятора; 8 - вентилятор; 9 підшипник вала вентилятора; 10 - ніжки передні; 11 - дросельні заслінки; 12 - короб відводу фракцій; 13 - дільник фракцій; 14 - шторка дільника фракцій; 15 - вікно подачі культури з бункера; 16 – сепараційна камера; 17 - шиберна заслінка вікна подачі культури з бункера; 18 шків вентилятора; 19 - кожух захисний ременя; 20 - ремінь; 21 - шків електродвигуна; 22 – електродвигун; 23 - ручки управління шторками дільників; 24 – ручка управління дросельними заслінками; 25 – болт регулювання натягом ременя. Пристрій працює таким чином. Перед початком роботи здійснюють попереднє налаштування і регулювання робочих елементів у залежності від того, яка зернова культура буде оброблятися шляхом встановлення ручок управління 23 шторками дільників фракцій 14, ручки управління 24 дросельними заслінками 11, болта регулювання натягом ременя 25 у відповідне положення і фіксації шиберної заслінки 17 вікна подачі культури 15 з бункера 5. Вмикають електродвигун 22, подають зерно у бункер 5. Через вікно подачі культури 15 з бункера 5 у сепараційну камеру 16 зерно падає на полицю ступінчасту 4, де внаслідок обертання рівномірно розподіляється по поверхні полиці тонким шаром, під дією повітряного потоку від вентилятора 8, спрямованого через дросельні заслінки 11, а далі потрапляє у сепараційну камеру 16, де розподіляється завдяки дільникам фракцій 13 зі шторками 14: важчі фракції попадають у короб відводу 12, що розташований ближче до полиці ступінчатої 4, а легші фракції розподіляються у короби відводу 12, розміщені далі. Пил та легке сміття повітряний потік виводить зовні. У Табл. 1 наведено порівняльні характеристики прототипу – сепаратора САД-4 і запропонованої малогабаритної сортувальної машини. 30 Таблиця 1 Сепаратор САД-4 35 до 1,5 до 4 до 1 до 2 до 0,7 1520 885 635 386 1850 1120 1,8 205 Продуктивність: - на попередньому очищенні (т/г) - на первинному очищенні (т/г) - на калібруванні (сортуванні) (т/г) Габарити: - довжина (мм) - ширина (мм) - висота (мм) Споживана потужність (кВт) Маса (кг) Малогабаритна сортувальна машина до 6 Параметри 0,25 35 Запропонована малогабаритна сортувальна машина може встановлюватися безпосередньо на полі, для її використання з найбільшим економічним та якісним ефектом роботу у полі потрібно організувати так, щоб максимально скоротити час завантаження бункера і відвантаження обробленого зерна. Для дотримання санітарно-гігієнічних умов роботи у полі машину встановлюють так, щоб напрям повітряної суміші, що виводиться, співпадав з напрямом вітру. Малі габарити і вага дозволяють легко транспортувати і встановлювати пристрій, використовувати його для сепарації, очищення та калібрування навіть невеликої кількості 2 UA 122562 U 5 матеріалу у невеликих фермерських господарствах, насіннєвих станціях, в лабораторних умовах та приватних господарствах. Машина також може бути обладнана активним циклоном, призначеним для збирання пилу, легких домішок, дрібнодисперсних часток і застосовуватись у приміщеннях, наприклад, у цехах калібрування круп. Також може використовуватись з механічними подачами різного типу (норії, шнеки) до бункера накопичувача з відвантаженням від лотків по конвеєрних стрічках як самостійно, так і у складі комплексів по очистці, калібруванню зерна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Малогабаритна сортувальна машина, що містить бункер з вікном подачі зерна в сепараційну камеру, регулятор подачі зерна, сепараційну камеру, вентилятор низького тиску сільськогосподарського призначення, дільники фракцій зі шторками, короби відводу фракцій, корпус, на якому установлені функціональні елементи, яка відрізняється тим, що вихід з бункера виконаний у вигляді вікна подачі зерна з бункера, регулятор подачі зерна виконаний у вигляді шиберної заслінки, на виході з бункера розміщено полицю ступінчасту, на вході в сепараційну камеру на шляху повітряного потоку встановлено щонайменше одну регульовану дросельну заслінку для управління повітряним потоком, шторки дільників фракцій виконані регульованими, як функціональні елементи на корпусі розміщені ручки управління шторками дільників, ручка управління дросельною заслінкою та болт регулювання натягом ременя, сепараційна камера утворена бічними фасадами, нижньою частиною корпусу і відкрита зверху. 3 UA 122562 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
