Ківш драглайна з опорним колесом

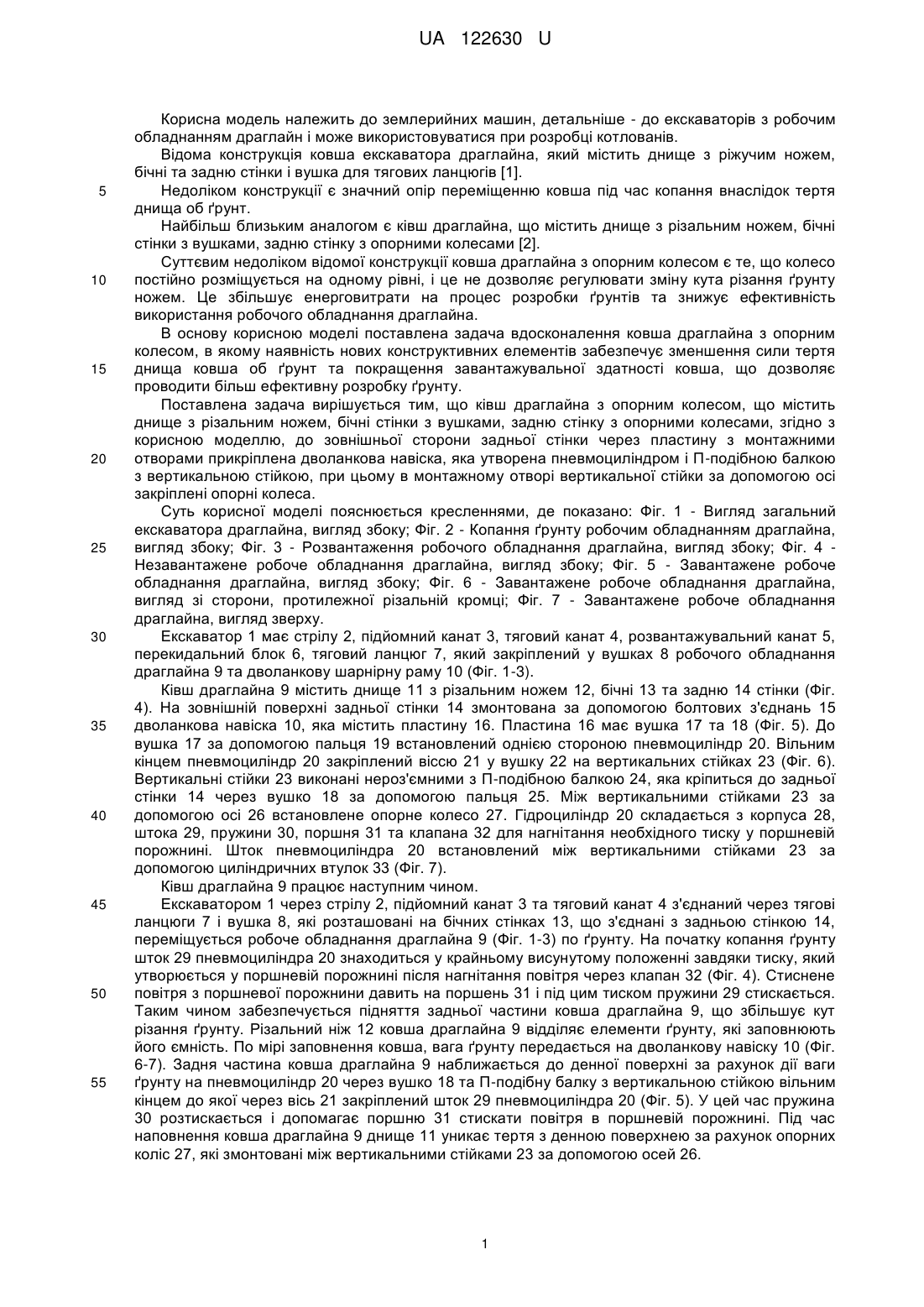

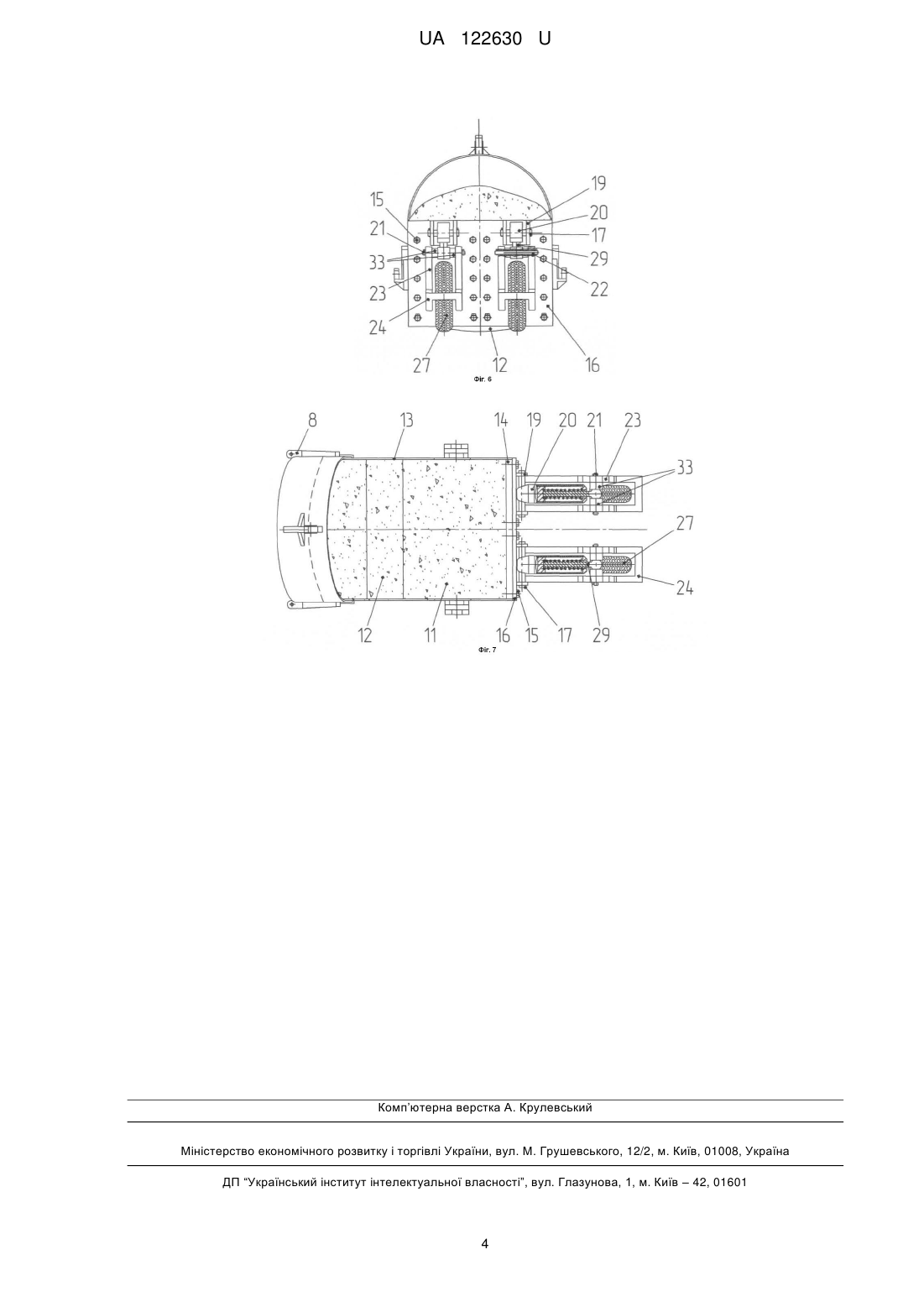

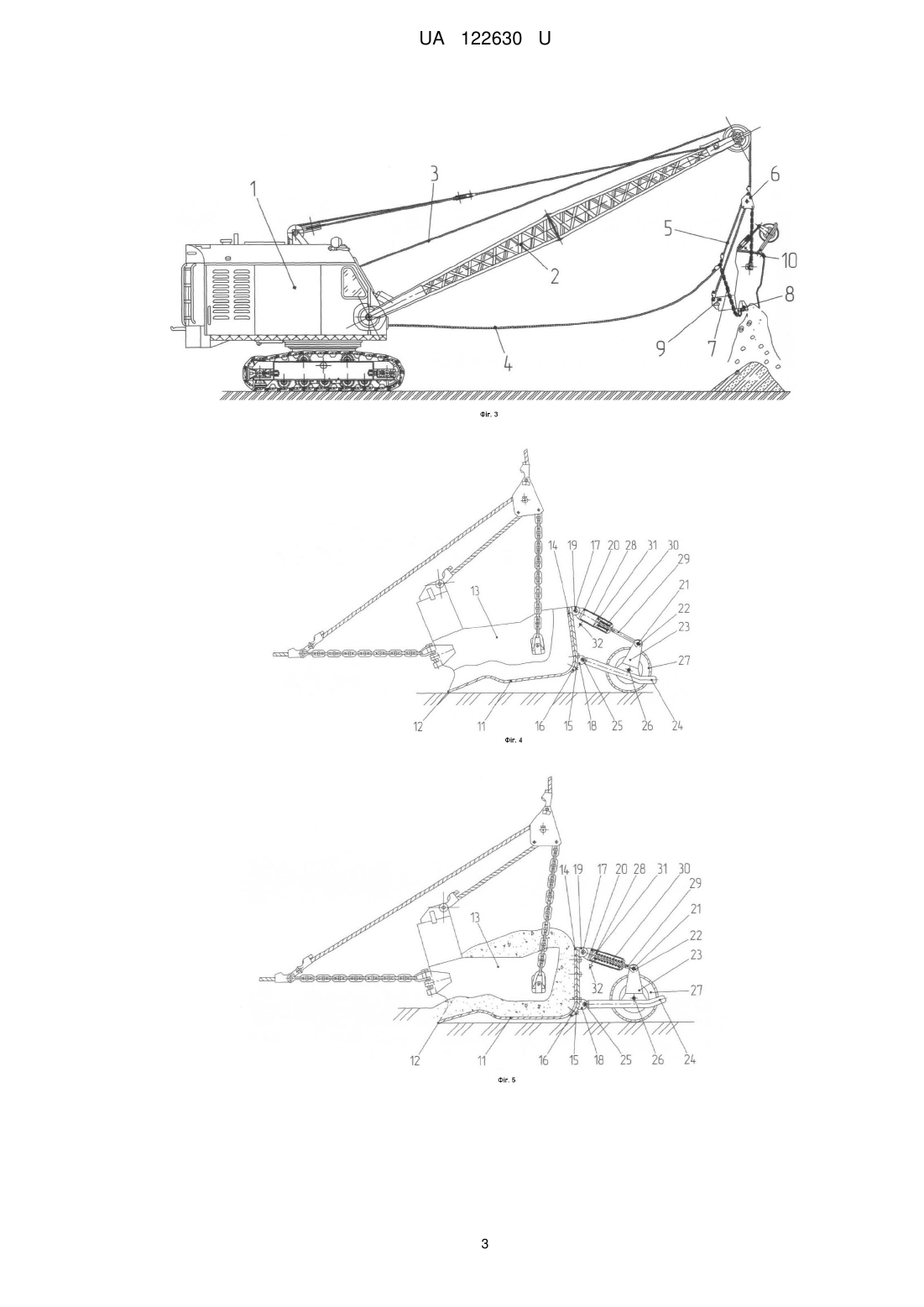

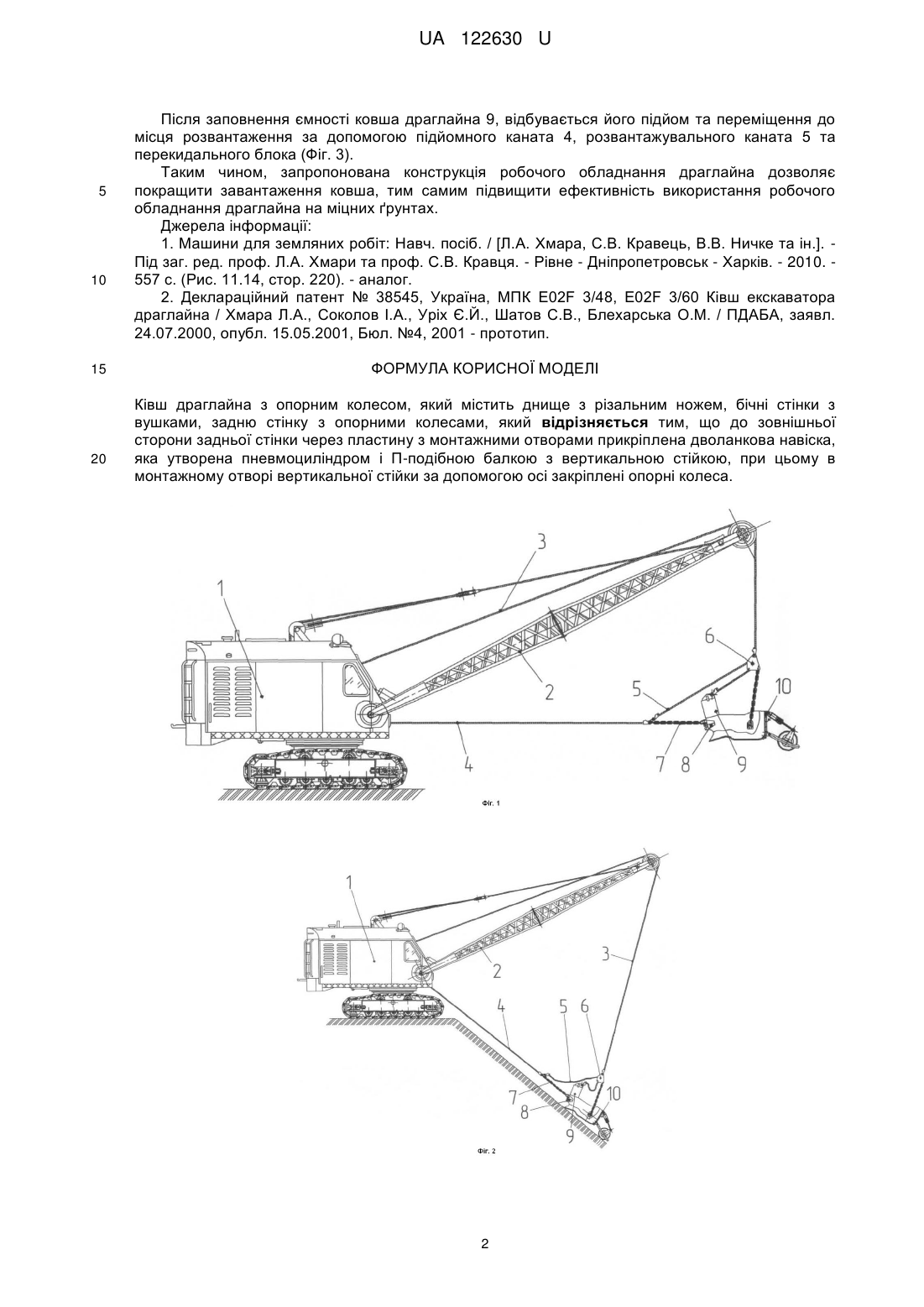

Реферат: Ківш драглайна з опорним колесом містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами. До зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена дволанкова навіска, яка утворена пневмоциліндром і Пподібною балкою з вертикальною стійкою, при цьому в монтажному отворі вертикальної стійки за допомогою осі закріплені опорні колеса. UA 122630 U (12) UA 122630 U UA 122630 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який містить днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким аналогом є ківш драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами [2]. Суттєвим недоліком відомої конструкції ковша драглайна з опорним колесом є те, що колесо постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ґрунту ножем. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання робочого обладнання драглайна. В основу корисною моделі поставлена задача вдосконалення ковша драглайна з опорним колесом, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та покращення завантажувальної здатності ковша, що дозволяє проводити більш ефективну розробку ґрунту. Поставлена задача вирішується тим, що ківш драглайна з опорним колесом, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами, згідно з корисною моделлю, до зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена дволанкова навіска, яка утворена пневмоциліндром і П-подібною балкою з вертикальною стійкою, при цьому в монтажному отворі вертикальної стійки за допомогою осі закріплені опорні колеса. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Вигляд загальний екскаватора драглайна, вигляд збоку; Фіг. 2 - Копання ґрунту робочим обладнанням драглайна, вигляд збоку; Фіг. 3 - Розвантаження робочого обладнання драглайна, вигляд збоку; Фіг. 4 Незавантажене робоче обладнання драглайна, вигляд збоку; Фіг. 5 - Завантажене робоче обладнання драглайна, вигляд збоку; Фіг. 6 - Завантажене робоче обладнання драглайна, вигляд зі сторони, протилежної різальній кромці; Фіг. 7 - Завантажене робоче обладнання драглайна, вигляд зверху. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, перекидальний блок 6, тяговий ланцюг 7, який закріплений у вушках 8 робочого обладнання драглайна 9 та дволанкову шарнірну раму 10 (Фіг. 1-3). Ківш драглайна 9 містить днище 11 з різальним ножем 12, бічні 13 та задню 14 стінки (Фіг. 4). На зовнішній поверхні задньої стінки 14 змонтована за допомогою болтових з'єднань 15 дволанкова навіска 10, яка містить пластину 16. Пластина 16 має вушка 17 та 18 (Фіг. 5). До вушка 17 за допомогою пальця 19 встановлений однією стороною пневмоциліндр 20. Вільним кінцем пневмоциліндр 20 закріплений віссю 21 у вушку 22 на вертикальних стійках 23 (Фіг. 6). Вертикальні стійки 23 виконані нероз'ємними з П-подібною балкою 24, яка кріпиться до задньої стінки 14 через вушко 18 за допомогою пальця 25. Між вертикальними стійками 23 за допомогою осі 26 встановлене опорне колесо 27. Гідроциліндр 20 складається з корпуса 28, штока 29, пружини 30, поршня 31 та клапана 32 для нагнітання необхідного тиску у поршневій порожнині. Шток пневмоциліндра 20 встановлений між вертикальними стійками 23 за допомогою циліндричних втулок 33 (Фіг. 7). Ківш драглайна 9 працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4 з'єднаний через тягові ланцюги 7 і вушка 8, які розташовані на бічних стінках 13, що з'єднані з задньою стінкою 14, переміщується робоче обладнання драглайна 9 (Фіг. 1-3) по ґрунту. На початку копання ґрунту шток 29 пневмоциліндра 20 знаходиться у крайньому висунутому положенні завдяки тиску, який утворюється у поршневій порожнині після нагнітання повітря через клапан 32 (Фіг. 4). Стиснене повітря з поршневої порожнини давить на поршень 31 і під цим тиском пружини 29 стискається. Таким чином забезпечується підняття задньої частини ковша драглайна 9, що збільшує кут різання ґрунту. Різальний ніж 12 ковша драглайна 9 відділяє елементи ґрунту, які заповнюють його ємність. По мірі заповнення ковша, вага ґрунту передається на дволанкову навіску 10 (Фіг. 6-7). Задня частина ковша драглайна 9 наближається до денної поверхні за рахунок дії ваги ґрунту на пневмоциліндр 20 через вушко 18 та П-подібну балку з вертикальною стійкою вільним кінцем до якої через вісь 21 закріплений шток 29 пневмоциліндра 20 (Фіг. 5). У цей час пружина 30 розтискається і допомагає поршню 31 стискати повітря в поршневій порожнині. Під час наповнення ковша драглайна 9 днище 11 уникає тертя з денною поверхнею за рахунок опорних коліс 27, які змонтовані між вертикальними стійками 23 за допомогою осей 26. 1 UA 122630 U 5 10 15 20 Після заповнення ємності ковша драглайна 9, відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та перекидального блока (Фіг. 3). Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити завантаження ковша, тим самим підвищити ефективність використання робочого обладнання драглайна на міцних ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Деклараційний патент № 38545, Україна, МПК E02F 3/48, E02F 3/60 Ківш екскаватора драглайна / Хмара Л.А., Соколов І.А., Уріх Є.Й., Шатов С.В., Блехарська О.М. / ПДАБА, заявл. 24.07.2000, опубл. 15.05.2001, Бюл. №4, 2001 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ківш драглайна з опорним колесом, який містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами, який відрізняється тим, що до зовнішньої сторони задньої стінки через пластину з монтажними отворами прикріплена дволанкова навіска, яка утворена пневмоциліндром і П-подібною балкою з вертикальною стійкою, при цьому в монтажному отворі вертикальної стійки за допомогою осі закріплені опорні колеса. 2 UA 122630 U 3 UA 122630 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
