Контейнер для збору твердих побутових відходів

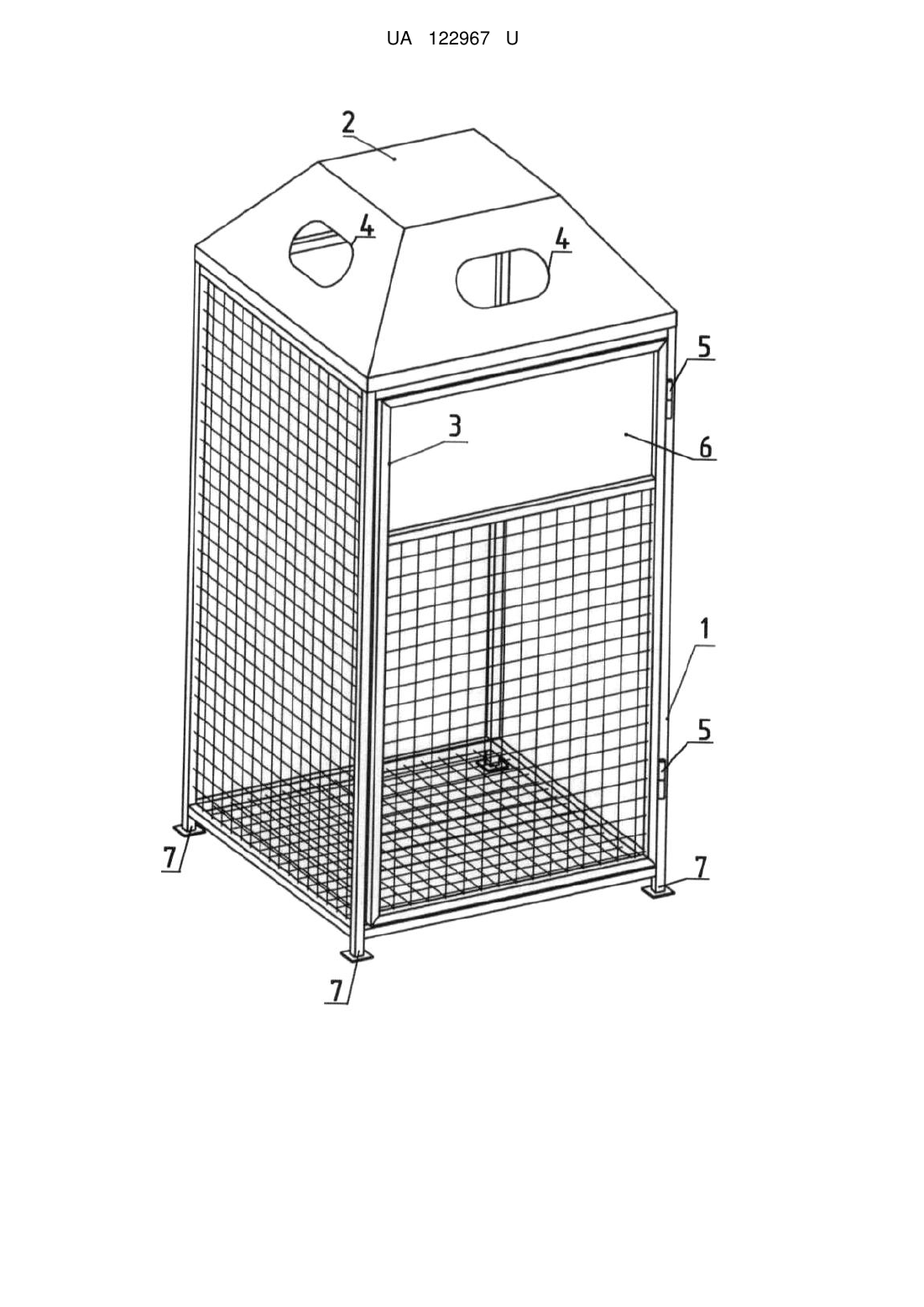

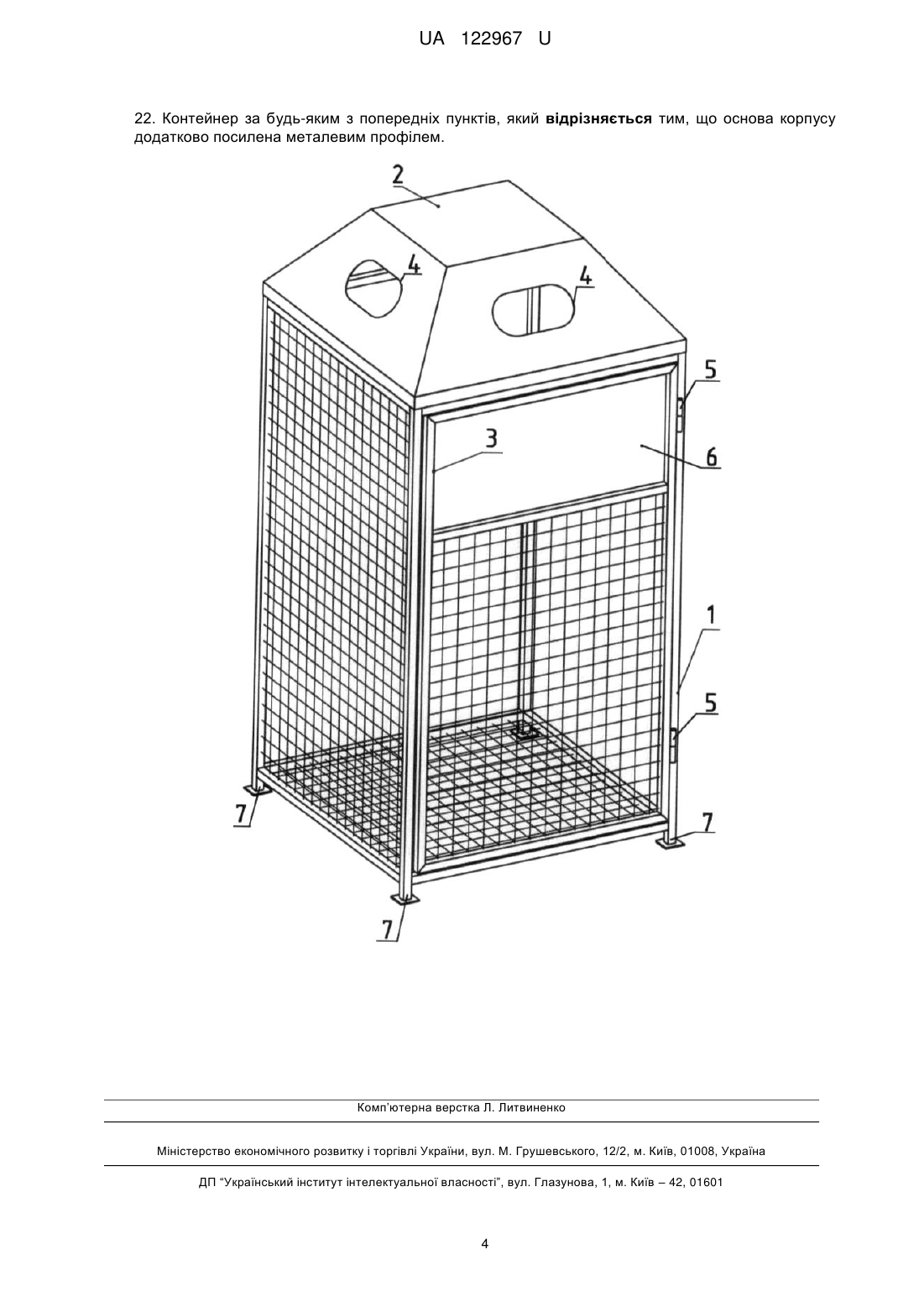

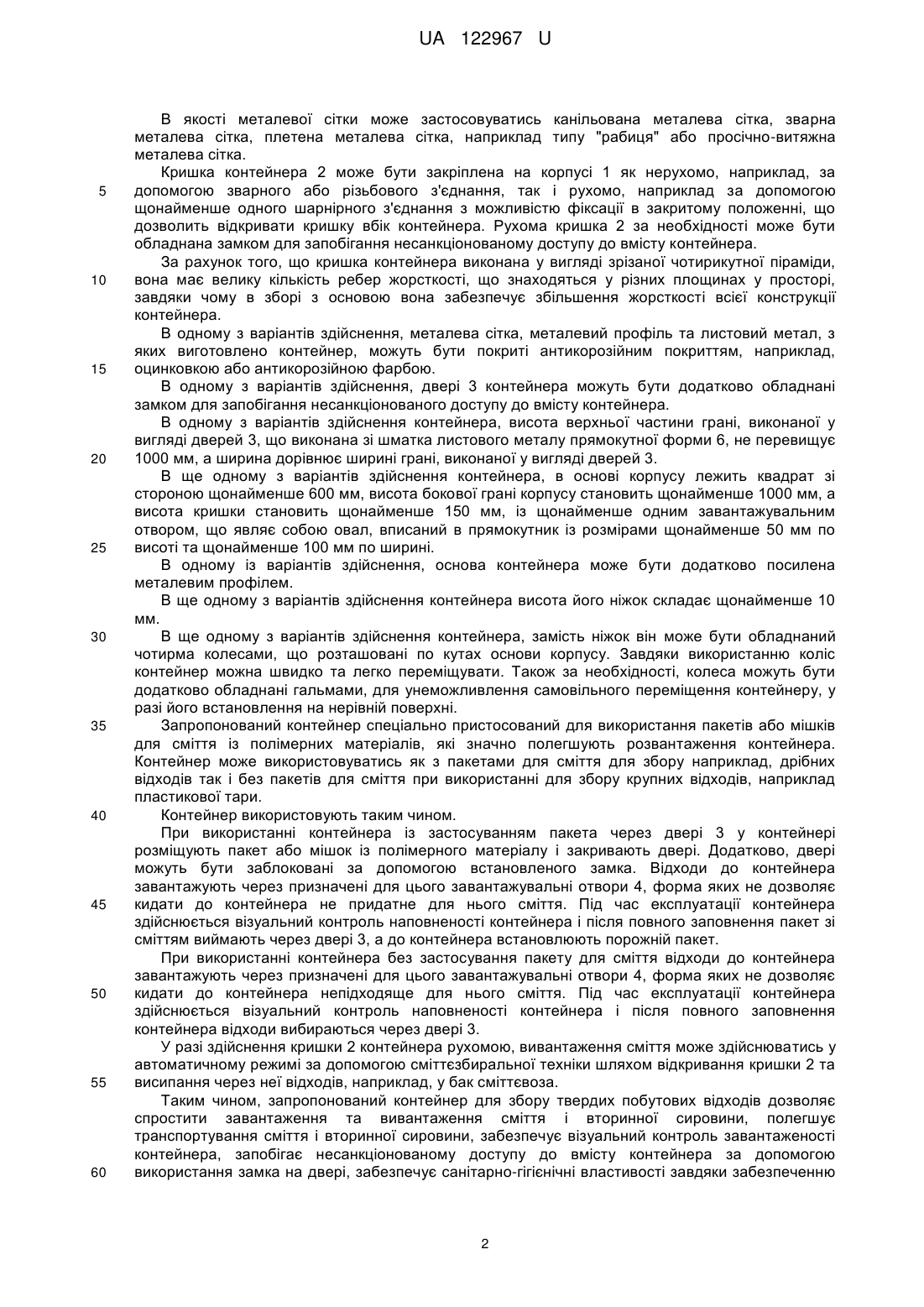

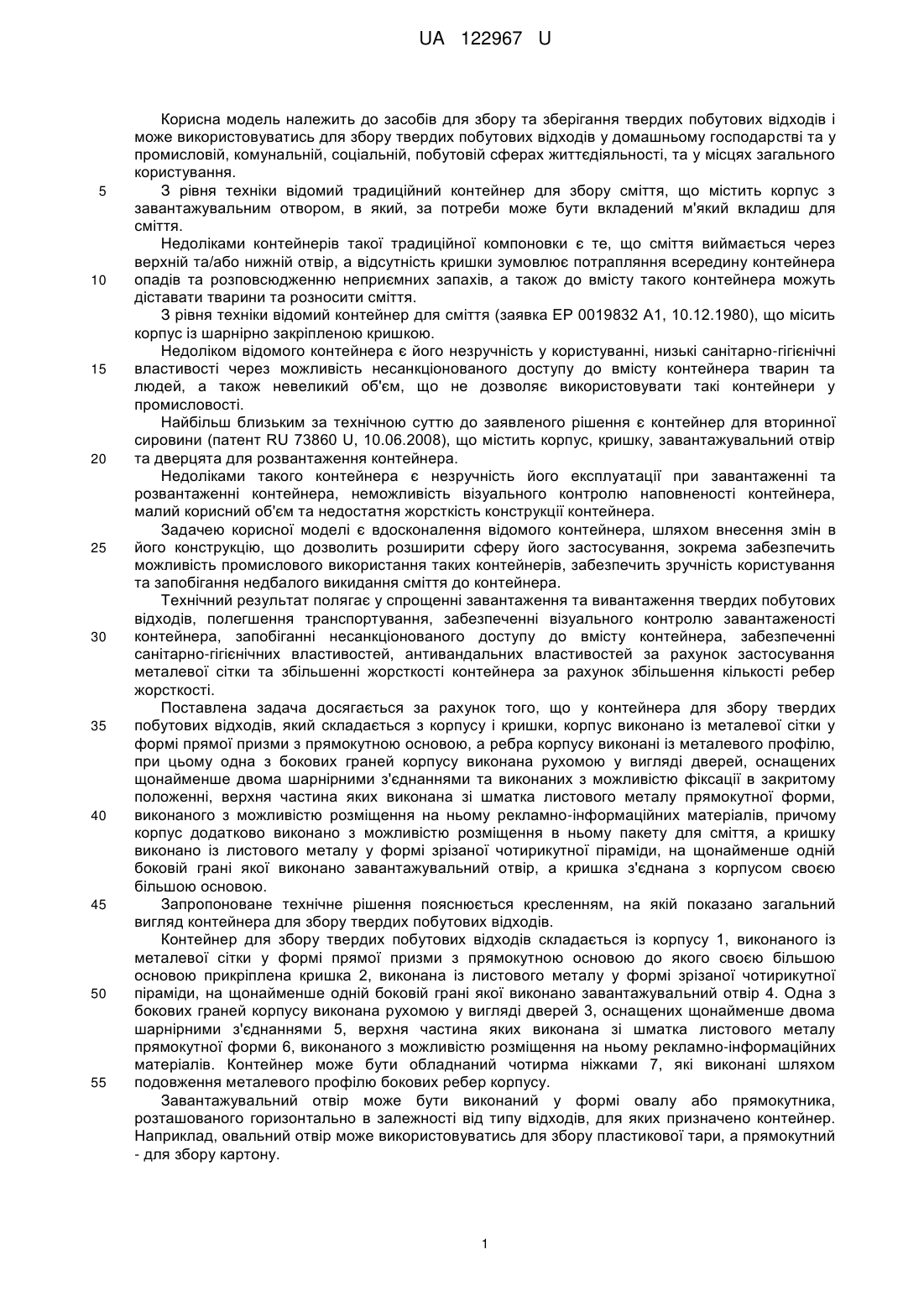

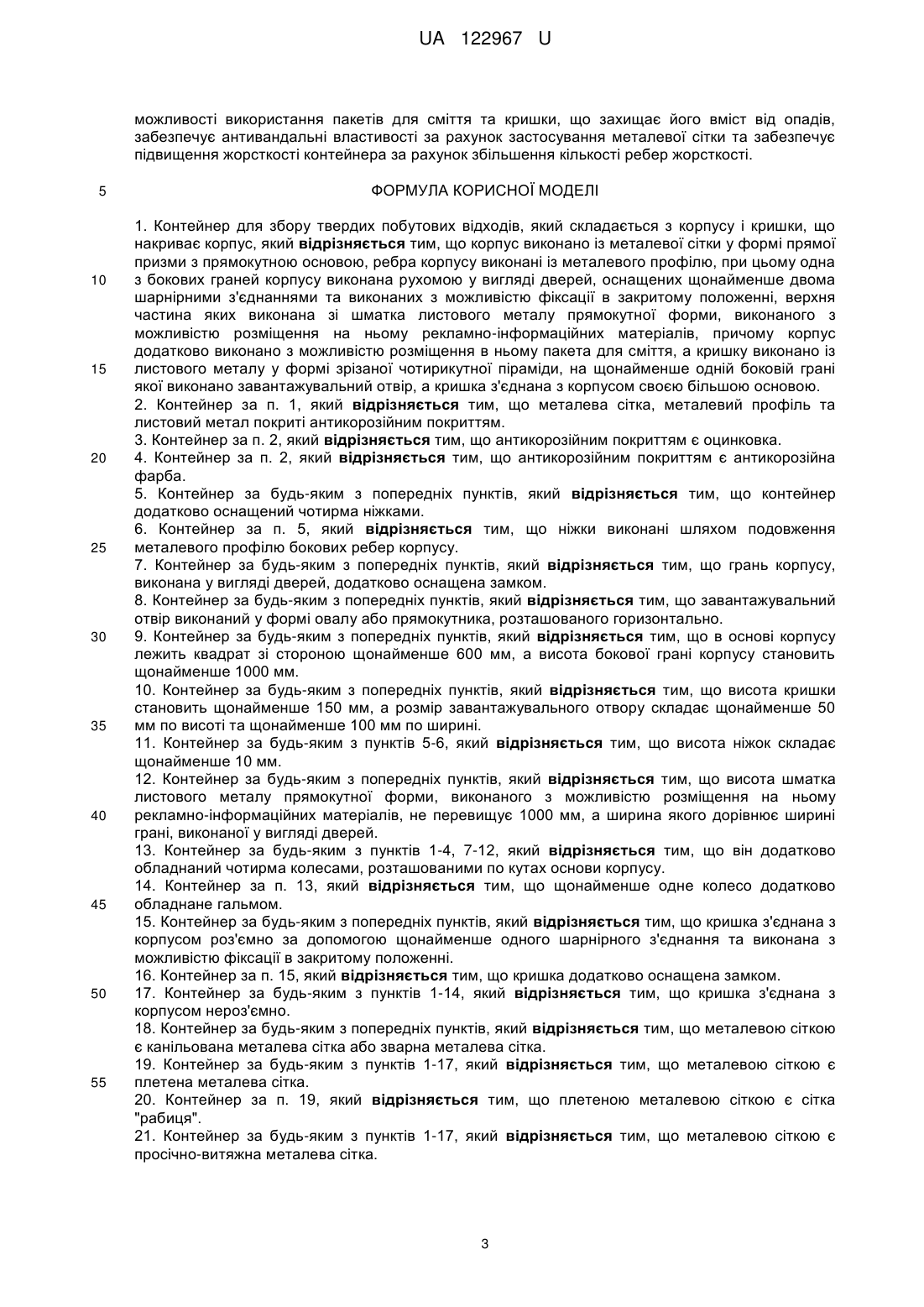

Реферат: Контейнер для збору твердих побутових відходів складається з корпусу і кришки, що накриває корпус. При цьому корпус виконано із металевої сітки у формі прямої призми з прямокутною основою, ребра корпусу виконані із металевого профілю, при цьому одна з бокових граней корпусу виконана рухомою у вигляді дверей, оснащених щонайменше двома шарнірними з'єднаннями та виконаних з можливістю фіксації в закритому положенні, верхня частина яких виконана зі шматка листового металу прямокутної форми, виконаного з можливістю розміщення на ньому рекламно-інформаційних матеріалів, причому корпус додатково виконано з можливістю розміщення в ньому пакету для сміття, а кришку виконано із листового металу у формі зрізаної чотирикутної піраміди, на щонайменше одній боковій грані якої виконано завантажувальний отвір, а кришка з'єднана з корпусом своєю більшою основою. UA 122967 U (12) UA 122967 U UA 122967 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для збору та зберігання твердих побутових відходів і може використовуватись для збору твердих побутових відходів у домашньому господарстві та у промисловій, комунальній, соціальній, побутовій сферах життєдіяльності, та у місцях загального користування. З рівня техніки відомий традиційний контейнер для збору сміття, що містить корпус з завантажувальним отвором, в який, за потреби може бути вкладений м'який вкладиш для сміття. Недоліками контейнерів такої традиційної компоновки є те, що сміття виймається через верхній та/або нижній отвір, а відсутність кришки зумовлює потрапляння всередину контейнера опадів та розповсюдженню неприємних запахів, а також до вмісту такого контейнера можуть діставати тварини та розносити сміття. З рівня техніки відомий контейнер для сміття (заявка ЕР 0019832 А1, 10.12.1980), що місить корпус із шарнірно закріпленою кришкою. Недоліком відомого контейнера є його незручність у користуванні, низькі санітарно-гігієнічні властивості через можливість несанкціонованого доступу до вмісту контейнера тварин та людей, а також невеликий об'єм, що не дозволяє використовувати такі контейнери у промисловості. Найбільш близьким за технічною суттю до заявленого рішення є контейнер для вторинної сировини (патент RU 73860 U, 10.06.2008), що містить корпус, кришку, завантажувальний отвір та дверцята для розвантаження контейнера. Недоліками такого контейнера є незручність його експлуатації при завантаженні та розвантаженні контейнера, неможливість візуального контролю наповненості контейнера, малий корисний об'єм та недостатня жорсткість конструкції контейнера. Задачею корисної моделі є вдосконалення відомого контейнера, шляхом внесення змін в його конструкцію, що дозволить розширити сферу його застосування, зокрема забезпечить можливість промислового використання таких контейнерів, забезпечить зручність користування та запобігання недбалого викидання сміття до контейнера. Технічний результат полягає у спрощенні завантаження та вивантаження твердих побутових відходів, полегшення транспортування, забезпеченні візуального контролю завантаженості контейнера, запобіганні несанкціонованого доступу до вмісту контейнера, забезпеченні санітарно-гігієнічних властивостей, антивандальних властивостей за рахунок застосування металевої сітки та збільшенні жорсткості контейнера за рахунок збільшення кількості ребер жорсткості. Поставлена задача досягається за рахунок того, що у контейнера для збору твердих побутових відходів, який складається з корпусу і кришки, корпус виконано із металевої сітки у формі прямої призми з прямокутною основою, а ребра корпусу виконані із металевого профілю, при цьому одна з бокових граней корпусу виконана рухомою у вигляді дверей, оснащених щонайменше двома шарнірними з'єднаннями та виконаних з можливістю фіксації в закритому положенні, верхня частина яких виконана зі шматка листового металу прямокутної форми, виконаного з можливістю розміщення на ньому рекламно-інформаційних матеріалів, причому корпус додатково виконано з можливістю розміщення в ньому пакету для сміття, а кришку виконано із листового металу у формі зрізаної чотирикутної піраміди, на щонайменше одній боковій грані якої виконано завантажувальний отвір, а кришка з'єднана з корпусом своєю більшою основою. Запропоноване технічне рішення пояснюється кресленням, на якій показано загальний вигляд контейнера для збору твердих побутових відходів. Контейнер для збору твердих побутових відходів складається із корпусу 1, виконаного із металевої сітки у формі прямої призми з прямокутною основою до якого своєю більшою основою прикріплена кришка 2, виконана із листового металу у формі зрізаної чотирикутної піраміди, на щонайменше одній боковій грані якої виконано завантажувальний отвір 4. Одна з бокових граней корпусу виконана рухомою у вигляді дверей 3, оснащених щонайменше двома шарнірними з'єднаннями 5, верхня частина яких виконана зі шматка листового металу прямокутної форми 6, виконаного з можливістю розміщення на ньому рекламно-інформаційних матеріалів. Контейнер може бути обладнаний чотирма ніжками 7, які виконані шляхом подовження металевого профілю бокових ребер корпусу. Завантажувальний отвір може бути виконаний у формі овалу або прямокутника, розташованого горизонтально в залежності від типу відходів, для яких призначено контейнер. Наприклад, овальний отвір може використовуватись для збору пластикової тари, а прямокутний - для збору картону. 1 UA 122967 U 5 10 15 20 25 30 35 40 45 50 55 60 В якості металевої сітки може застосовуватись канільована металева сітка, зварна металева сітка, плетена металева сітка, наприклад типу "рабиця" або просічно-витяжна металева сітка. Кришка контейнера 2 може бути закріплена на корпусі 1 як нерухомо, наприклад, за допомогою зварного або різьбового з'єднання, так і рухомо, наприклад за допомогою щонайменше одного шарнірного з'єднання з можливістю фіксації в закритому положенні, що дозволить відкривати кришку вбік контейнера. Рухома кришка 2 за необхідності може бути обладнана замком для запобігання несанкціонованому доступу до вмісту контейнера. За рахунок того, що кришка контейнера виконана у вигляді зрізаної чотирикутної піраміди, вона має велику кількість ребер жорсткості, що знаходяться у різних площинах у просторі, завдяки чому в зборі з основою вона забезпечує збільшення жорсткості всієї конструкції контейнера. В одному з варіантів здійснення, металева сітка, металевий профіль та листовий метал, з яких виготовлено контейнер, можуть бути покриті антикорозійним покриттям, наприклад, оцинковкою або антикорозійною фарбою. В одному з варіантів здійснення, двері 3 контейнера можуть бути додатково обладнані замком для запобігання несанкціонованого доступу до вмісту контейнера. В одному з варіантів здійснення контейнера, висота верхньої частини грані, виконаної у вигляді дверей 3, що виконана зі шматка листового металу прямокутної форми 6, не перевищує 1000 мм, а ширина дорівнює ширині грані, виконаної у вигляді дверей 3. В ще одному з варіантів здійснення контейнера, в основі корпусу лежить квадрат зі стороною щонайменше 600 мм, висота бокової грані корпусу становить щонайменше 1000 мм, а висота кришки становить щонайменше 150 мм, із щонайменше одним завантажувальним отвором, що являє собою овал, вписаний в прямокутник із розмірами щонайменше 50 мм по висоті та щонайменше 100 мм по ширині. В одному із варіантів здійснення, основа контейнера може бути додатково посилена металевим профілем. В ще одному з варіантів здійснення контейнера висота його ніжок складає щонайменше 10 мм. В ще одному з варіантів здійснення контейнера, замість ніжок він може бути обладнаний чотирма колесами, що розташовані по кутах основи корпусу. Завдяки використанню коліс контейнер можна швидко та легко переміщувати. Також за необхідності, колеса можуть бути додатково обладнані гальмами, для унеможливлення самовільного переміщення контейнеру, у разі його встановлення на нерівній поверхні. Запропонований контейнер спеціально пристосований для використання пакетів або мішків для сміття із полімерних матеріалів, які значно полегшують розвантаження контейнера. Контейнер може використовуватись як з пакетами для сміття для збору наприклад, дрібних відходів так і без пакетів для сміття при використанні для збору крупних відходів, наприклад пластикової тари. Контейнер використовують таким чином. При використанні контейнера із застосуванням пакета через двері 3 у контейнері розміщують пакет або мішок із полімерного матеріалу і закривають двері. Додатково, двері можуть бути заблоковані за допомогою встановленого замка. Відходи до контейнера завантажують через призначені для цього завантажувальні отвори 4, форма яких не дозволяє кидати до контейнера не придатне для нього сміття. Під час експлуатації контейнера здійснюється візуальний контроль наповненості контейнера і після повного заповнення пакет зі сміттям виймають через двері 3, а до контейнера встановлюють порожній пакет. При використанні контейнера без застосування пакету для сміття відходи до контейнера завантажують через призначені для цього завантажувальні отвори 4, форма яких не дозволяє кидати до контейнера непідходяще для нього сміття. Під час експлуатації контейнера здійснюється візуальний контроль наповненості контейнера і після повного заповнення контейнера відходи вибираються через двері 3. У разі здійснення кришки 2 контейнера рухомою, вивантаження сміття може здійснюватись у автоматичному режимі за допомогою сміттєзбиральної техніки шляхом відкривання кришки 2 та висипання через неї відходів, наприклад, у бак сміттєвоза. Таким чином, запропонований контейнер для збору твердих побутових відходів дозволяє спростити завантаження та вивантаження сміття і вторинної сировини, полегшує транспортування сміття і вторинної сировини, забезпечує візуальний контроль завантаженості контейнера, запобігає несанкціонованому доступу до вмісту контейнера за допомогою використання замка на двері, забезпечує санітарно-гігієнічні властивості завдяки забезпеченню 2 UA 122967 U можливості використання пакетів для сміття та кришки, що захищає його вміст від опадів, забезпечує антивандальні властивості за рахунок застосування металевої сітки та забезпечує підвищення жорсткості контейнера за рахунок збільшення кількості ребер жорсткості. 5 10 15 20 25 30 35 40 45 50 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Контейнер для збору твердих побутових відходів, який складається з корпусу і кришки, що накриває корпус, який відрізняється тим, що корпус виконано із металевої сітки у формі прямої призми з прямокутною основою, ребра корпусу виконані із металевого профілю, при цьому одна з бокових граней корпусу виконана рухомою у вигляді дверей, оснащених щонайменше двома шарнірними з'єднаннями та виконаних з можливістю фіксації в закритому положенні, верхня частина яких виконана зі шматка листового металу прямокутної форми, виконаного з можливістю розміщення на ньому рекламно-інформаційних матеріалів, причому корпус додатково виконано з можливістю розміщення в ньому пакета для сміття, а кришку виконано із листового металу у формі зрізаної чотирикутної піраміди, на щонайменше одній боковій грані якої виконано завантажувальний отвір, а кришка з'єднана з корпусом своєю більшою основою. 2. Контейнер за п. 1, який відрізняється тим, що металева сітка, металевий профіль та листовий метал покриті антикорозійним покриттям. 3. Контейнер за п. 2, який відрізняється тим, що антикорозійним покриттям є оцинковка. 4. Контейнер за п. 2, який відрізняється тим, що антикорозійним покриттям є антикорозійна фарба. 5. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що контейнер додатково оснащений чотирма ніжками. 6. Контейнер за п. 5, який відрізняється тим, що ніжки виконані шляхом подовження металевого профілю бокових ребер корпусу. 7. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що грань корпусу, виконана у вигляді дверей, додатково оснащена замком. 8. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що завантажувальний отвір виконаний у формі овалу або прямокутника, розташованого горизонтально. 9. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що в основі корпусу лежить квадрат зі стороною щонайменше 600 мм, а висота бокової грані корпусу становить щонайменше 1000 мм. 10. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що висота кришки становить щонайменше 150 мм, а розмір завантажувального отвору складає щонайменше 50 мм по висоті та щонайменше 100 мм по ширині. 11. Контейнер за будь-яким з пунктів 5-6, який відрізняється тим, що висота ніжок складає щонайменше 10 мм. 12. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що висота шматка листового металу прямокутної форми, виконаного з можливістю розміщення на ньому рекламно-інформаційних матеріалів, не перевищує 1000 мм, а ширина якого дорівнює ширині грані, виконаної у вигляді дверей. 13. Контейнер за будь-яким з пунктів 1-4, 7-12, який відрізняється тим, що він додатково обладнаний чотирма колесами, розташованими по кутах основи корпусу. 14. Контейнер за п. 13, який відрізняється тим, що щонайменше одне колесо додатково обладнане гальмом. 15. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що кришка з'єднана з корпусом роз'ємно за допомогою щонайменше одного шарнірного з'єднання та виконана з можливістю фіксації в закритому положенні. 16. Контейнер за п. 15, який відрізняється тим, що кришка додатково оснащена замком. 17. Контейнер за будь-яким з пунктів 1-14, який відрізняється тим, що кришка з'єднана з корпусом нероз'ємно. 18. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що металевою сіткою є канільована металева сітка або зварна металева сітка. 19. Контейнер за будь-яким з пунктів 1-17, який відрізняється тим, що металевою сіткою є плетена металева сітка. 20. Контейнер за п. 19, який відрізняється тим, що плетеною металевою сіткою є сітка "рабиця". 21. Контейнер за будь-яким з пунктів 1-17, який відрізняється тим, що металевою сіткою є просічно-витяжна металева сітка. 3 UA 122967 U 22. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що основа корпусу додатково посилена металевим профілем. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
