Портативний м’який мангал

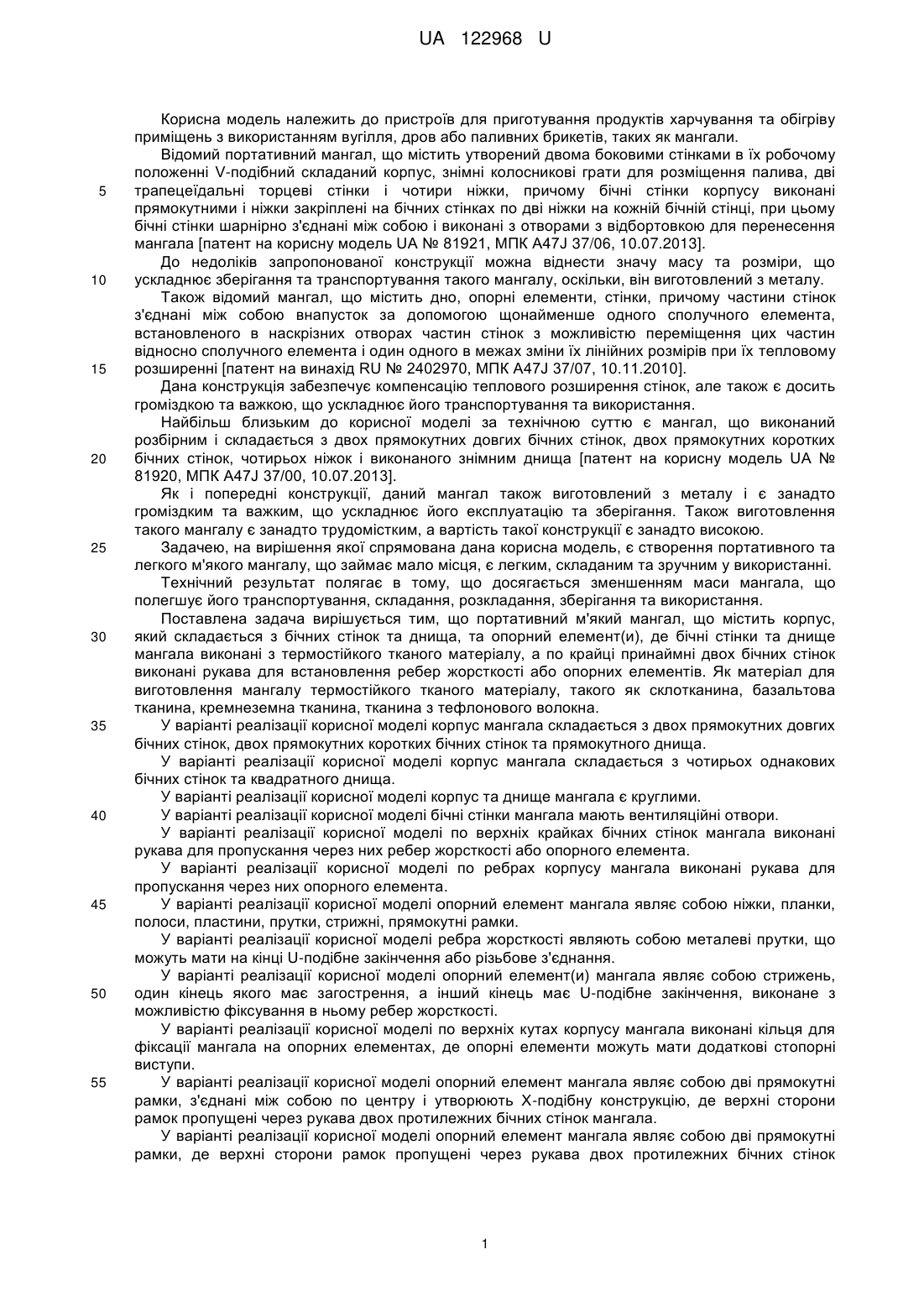

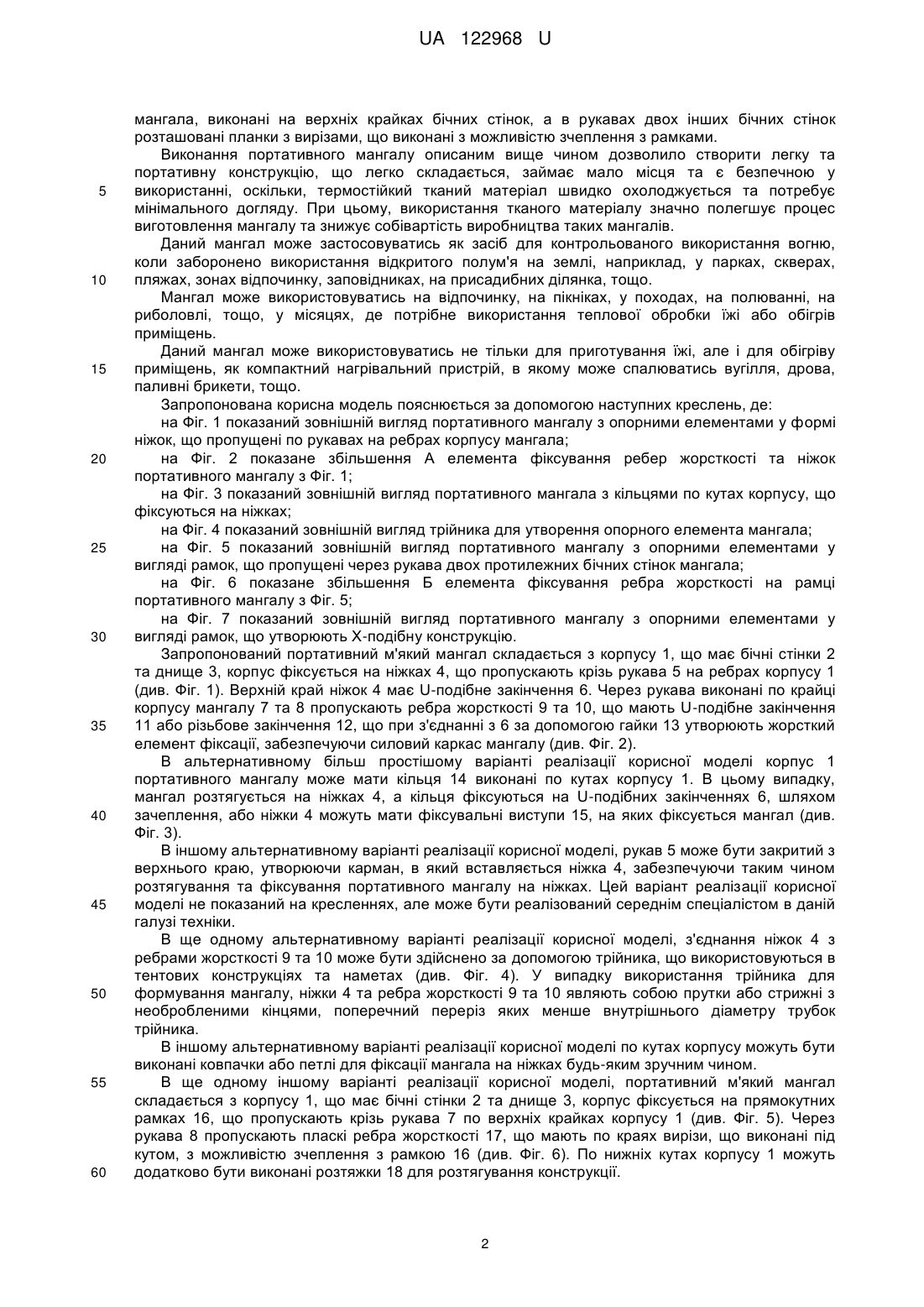

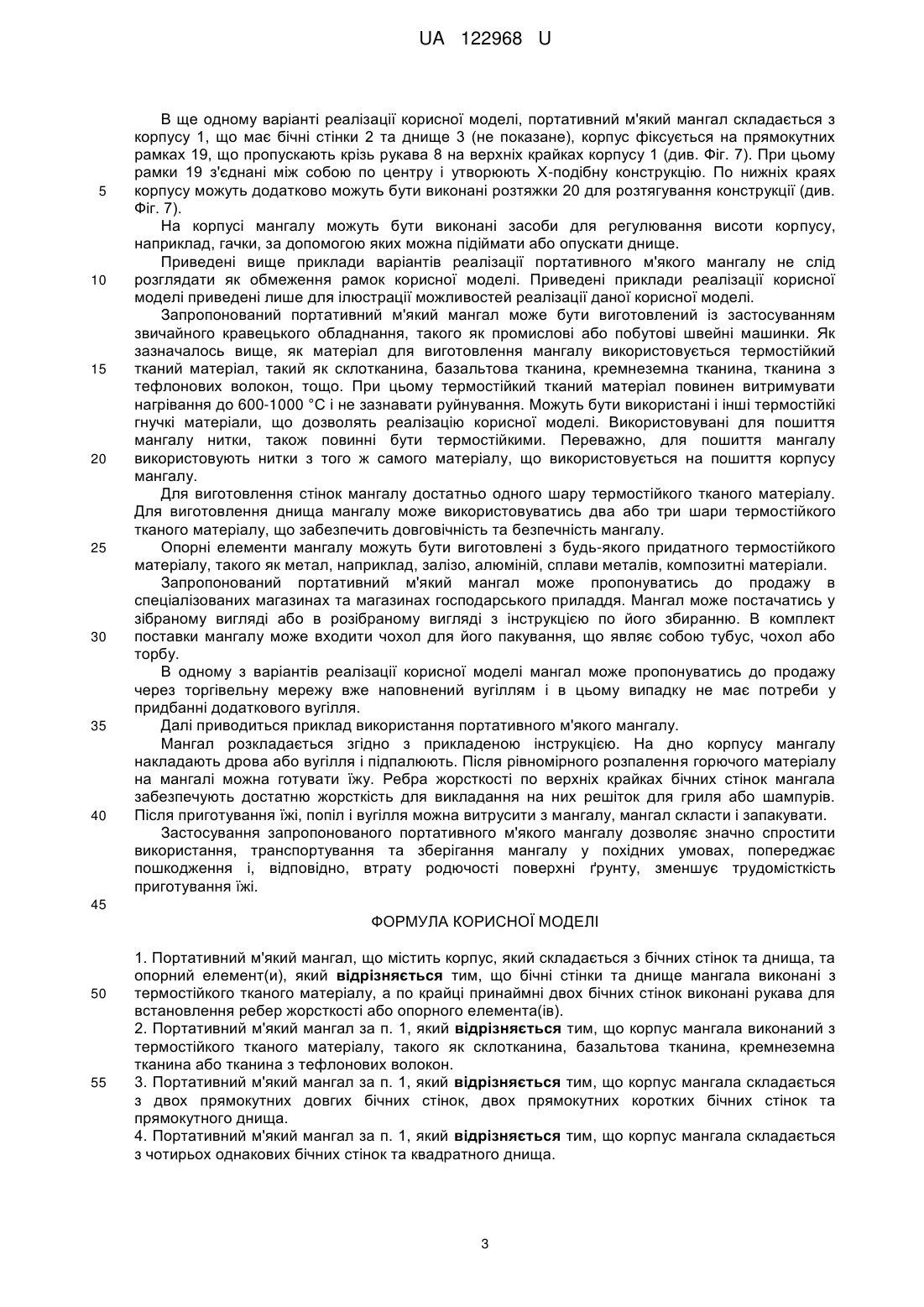

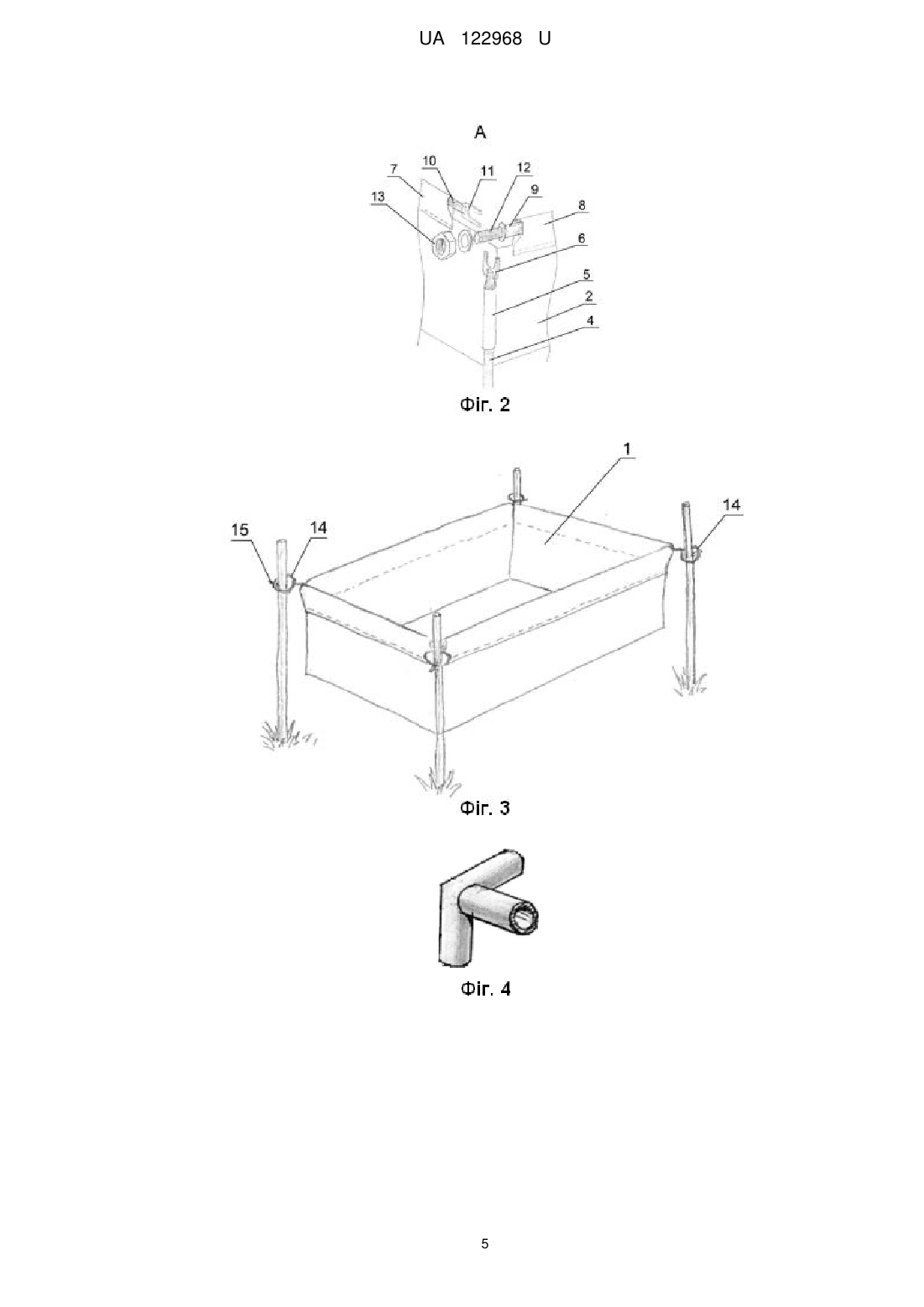

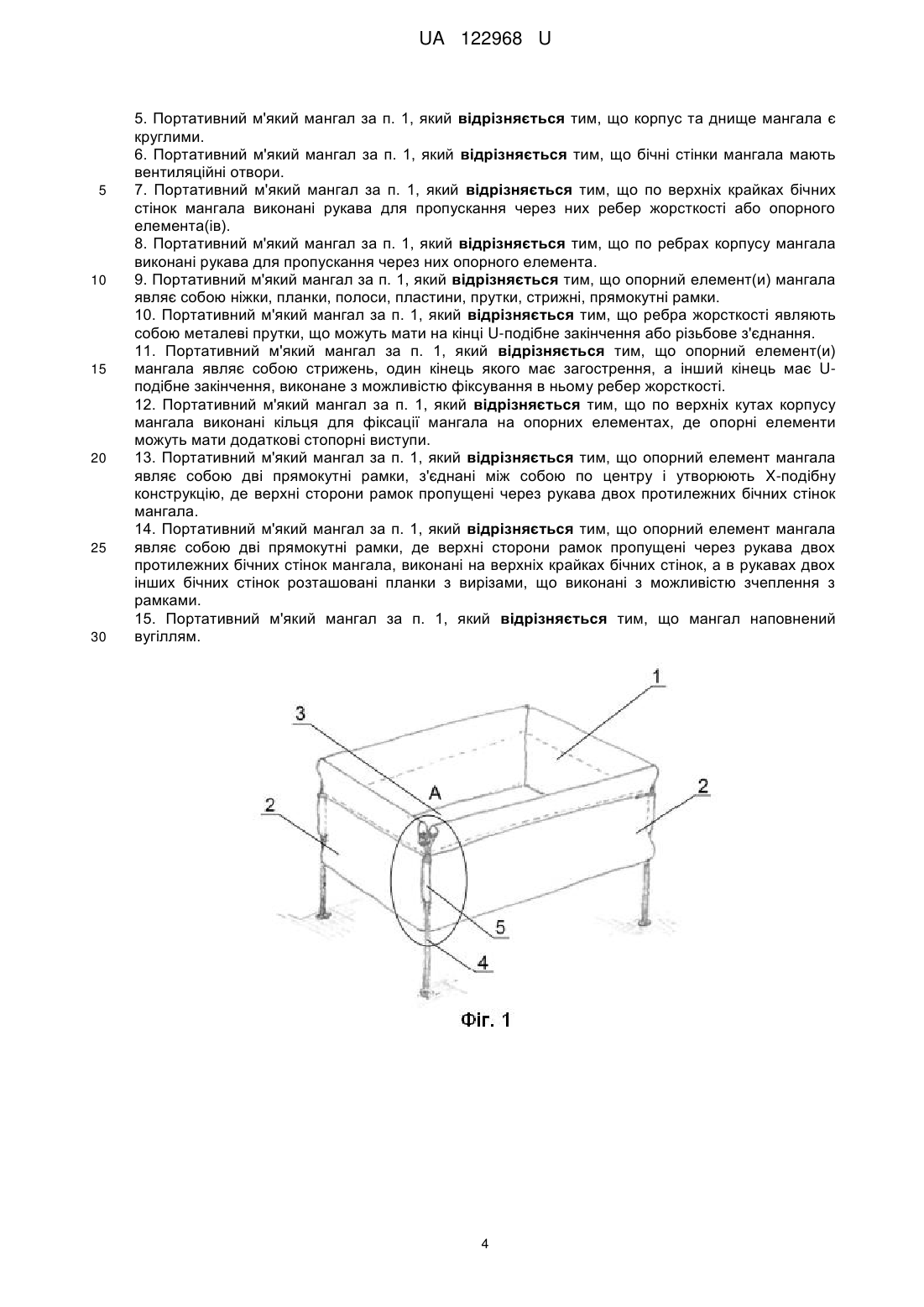

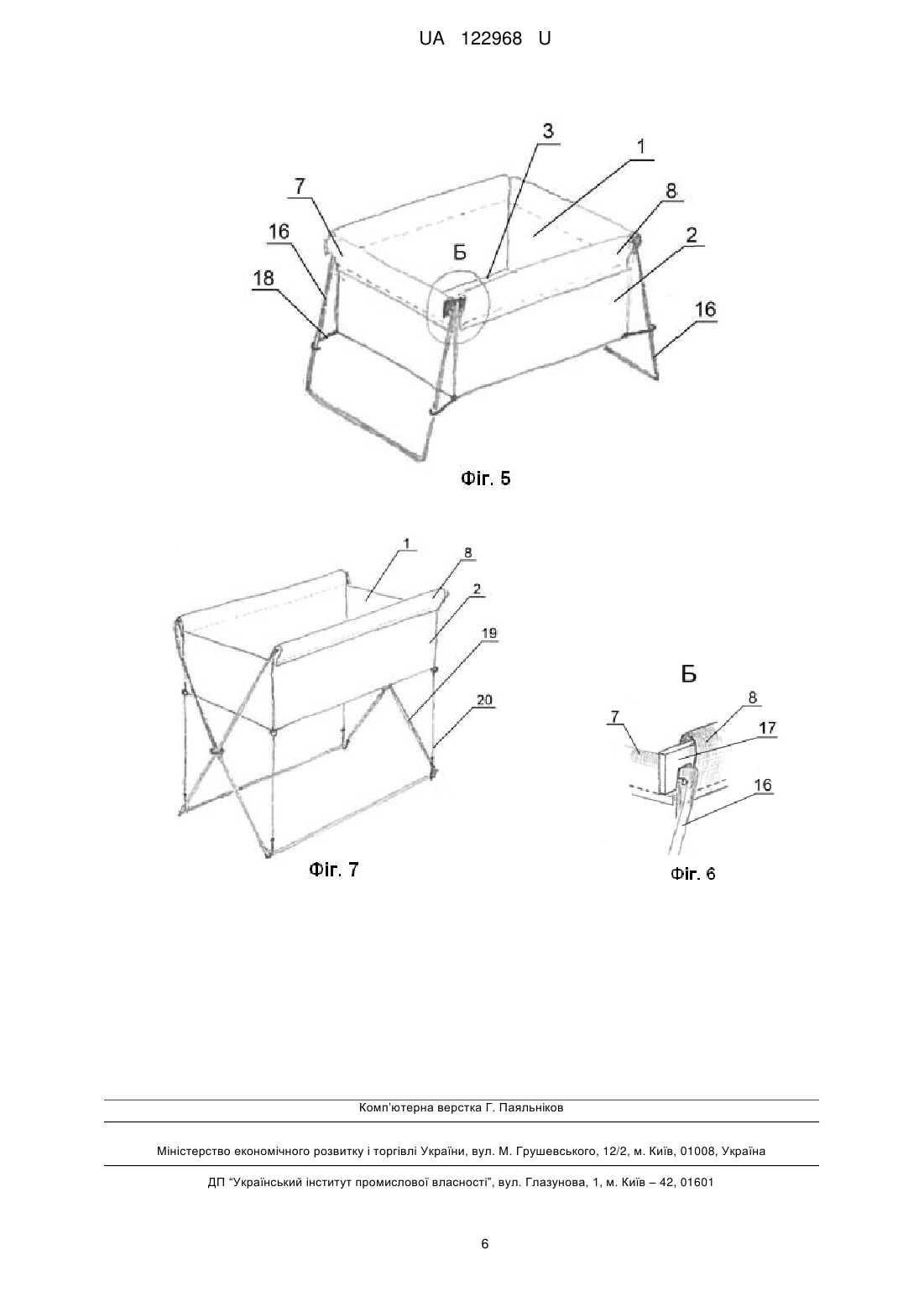

Реферат: Портативний м'який мангал містить корпус, який складається з бічних стінок та днища, та опорний елемент(и). Бічні стінки та днище мангала виконані з термостійкого тканого матеріалу. По крайці принаймні двох бічних стінок виконані рукава для встановлення ребер жорсткості або опорного елемента(ів). UA 122968 U (54) ПОРТАТИВНИЙ М'ЯКИЙ МАНГАЛ UA 122968 U UA 122968 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для приготування продуктів харчування та обігріву приміщень з використанням вугілля, дров або паливних брикетів, таких як мангали. Відомий портативний мангал, що містить утворений двома боковими стінками в їх робочому положенні V-подібний складаний корпус, знімні колосникові грати для розміщення палива, дві трапецеїдальні торцеві стінки і чотири ніжки, причому бічні стінки корпусу виконані прямокутними і ніжки закріплені на бічних стінках по дві ніжки на кожній бічній стінці, при цьому бічні стінки шарнірно з'єднані між собою і виконані з отворами з відбортовкою для перенесення мангала [патент на корисну модель UA № 81921, МПК A47J 37/06, 10.07.2013]. До недоліків запропонованої конструкції можна віднести значу масу та розміри, що ускладнює зберігання та транспортування такого мангалу, оскільки, він виготовлений з металу. Також відомий мангал, що містить дно, опорні елементи, стінки, причому частини стінок з'єднані між собою внапусток за допомогою щонайменше одного сполучного елемента, встановленого в наскрізних отворах частин стінок з можливістю переміщення цих частин відносно сполучного елемента і один одного в межах зміни їх лінійних розмірів при їх тепловому розширенні [патент на винахід RU № 2402970, МПК A47J 37/07, 10.11.2010]. Дана конструкція забезпечує компенсацію теплового розширення стінок, але також є досить громіздкою та важкою, що ускладнює його транспортування та використання. Найбільш близьким до корисної моделі за технічною суттю є мангал, що виконаний розбірним і складається з двох прямокутних довгих бічних стінок, двох прямокутних коротких бічних стінок, чотирьох ніжок і виконаного знімним днища [патент на корисну модель UA № 81920, МПК A47J 37/00, 10.07.2013]. Як і попередні конструкції, даний мангал також виготовлений з металу і є занадто громіздким та важким, що ускладнює його експлуатацію та зберігання. Також виготовлення такого мангалу є занадто трудомістким, а вартість такої конструкції є занадто високою. Задачею, на вирішення якої спрямована дана корисна модель, є створення портативного та легкого м'якого мангалу, що займає мало місця, є легким, складаним та зручним у використанні. Технічний результат полягає в тому, що досягається зменшенням маси мангала, що полегшує його транспортування, складання, розкладання, зберігання та використання. Поставлена задача вирішується тим, що портативний м'який мангал, що містить корпус, який складається з бічних стінок та днища, та опорний елемент(и), де бічні стінки та днище мангала виконані з термостійкого тканого матеріалу, а по крайці принаймні двох бічних стінок виконані рукава для встановлення ребер жорсткості або опорних елементів. Як матеріал для виготовлення мангалу термостійкого тканого матеріалу, такого як склотканина, базальтова тканина, кремнеземна тканина, тканина з тефлонового волокна. У варіанті реалізації корисної моделі корпус мангала складається з двох прямокутних довгих бічних стінок, двох прямокутних коротких бічних стінок та прямокутного днища. У варіанті реалізації корисної моделі корпус мангала складається з чотирьох однакових бічних стінок та квадратного днища. У варіанті реалізації корисної моделі корпус та днище мангала є круглими. У варіанті реалізації корисної моделі бічні стінки мангала мають вентиляційні отвори. У варіанті реалізації корисної моделі по верхніх крайках бічних стінок мангала виконані рукава для пропускання через них ребер жорсткості або опорного елемента. У варіанті реалізації корисної моделі по ребрах корпусу мангала виконані рукава для пропускання через них опорного елемента. У варіанті реалізації корисної моделі опорний елемент мангала являє собою ніжки, планки, полоси, пластини, прутки, стрижні, прямокутні рамки. У варіанті реалізації корисної моделі ребра жорсткості являють собою металеві прутки, що можуть мати на кінці U-подібне закінчення або різьбове з'єднання. У варіанті реалізації корисної моделі опорний елемент(и) мангала являє собою стрижень, один кінець якого має загострення, а інший кінець має U-подібне закінчення, виконане з можливістю фіксування в ньому ребер жорсткості. У варіанті реалізації корисної моделі по верхніх кутах корпусу мангала виконані кільця для фіксації мангала на опорних елементах, де опорні елементи можуть мати додаткові стопорні виступи. У варіанті реалізації корисної моделі опорний елемент мангала являє собою дві прямокутні рамки, з'єднані між собою по центру і утворюють Х-подібну конструкцію, де верхні сторони рамок пропущені через рукава двох протилежних бічних стінок мангала. У варіанті реалізації корисної моделі опорний елемент мангала являє собою дві прямокутні рамки, де верхні сторони рамок пропущені через рукава двох протилежних бічних стінок 1 UA 122968 U 5 10 15 20 25 30 35 40 45 50 55 60 мангала, виконані на верхніх крайках бічних стінок, а в рукавах двох інших бічних стінок розташовані планки з вирізами, що виконані з можливістю зчеплення з рамками. Виконання портативного мангалу описаним вище чином дозволило створити легку та портативну конструкцію, що легко складається, займає мало місця та є безпечною у використанні, оскільки, термостійкий тканий матеріал швидко охолоджується та потребує мінімального догляду. При цьому, використання тканого матеріалу значно полегшує процес виготовлення мангалу та знижує собівартість виробництва таких мангалів. Даний мангал може застосовуватись як засіб для контрольованого використання вогню, коли заборонено використання відкритого полум'я на землі, наприклад, у парках, скверах, пляжах, зонах відпочинку, заповідниках, на присадибних ділянка, тощо. Мангал може використовуватись на відпочинку, на пікніках, у походах, на полюванні, на риболовлі, тощо, у місяцях, де потрібне використання теплової обробки їжі або обігрів приміщень. Даний мангал може використовуватись не тільки для приготування їжі, але і для обігріву приміщень, як компактний нагрівальний пристрій, в якому може спалюватись вугілля, дрова, паливні брикети, тощо. Запропонована корисна модель пояснюється за допомогою наступних креслень, де: на Фіг. 1 показаний зовнішній вигляд портативного мангалу з опорними елементами у формі ніжок, що пропущені по рукавах на ребрах корпусу мангала; на Фіг. 2 показане збільшення А елемента фіксування ребер жорсткості та ніжок портативного мангалу з Фіг. 1; на Фіг. 3 показаний зовнішній вигляд портативного мангала з кільцями по кутах корпусу, що фіксуються на ніжках; на Фіг. 4 показаний зовнішній вигляд трійника для утворення опорного елемента мангала; на Фіг. 5 показаний зовнішній вигляд портативного мангалу з опорними елементами у вигляді рамок, що пропущені через рукава двох протилежних бічних стінок мангала; на Фіг. 6 показане збільшення Б елемента фіксування ребра жорсткості на рамці портативного мангалу з Фіг. 5; на Фіг. 7 показаний зовнішній вигляд портативного мангалу з опорними елементами у вигляді рамок, що утворюють Х-подібну конструкцію. Запропонований портативний м'який мангал складається з корпусу 1, що має бічні стінки 2 та днище 3, корпус фіксується на ніжках 4, що пропускають крізь рукава 5 на ребрах корпусу 1 (див. Фіг. 1). Верхній край ніжок 4 має U-подібне закінчення 6. Через рукава виконані по крайці корпусу мангалу 7 та 8 пропускають ребра жорсткості 9 та 10, що мають U-подібне закінчення 11 або різьбове закінчення 12, що при з'єднанні з 6 за допомогою гайки 13 утворюють жорсткий елемент фіксації, забезпечуючи силовий каркас мангалу (див. Фіг. 2). В альтернативному більш простішому варіанті реалізації корисної моделі корпус 1 портативного мангалу може мати кільця 14 виконані по кутах корпусу 1. В цьому випадку, мангал розтягується на ніжках 4, а кільця фіксуються на U-подібних закінченнях 6, шляхом зачеплення, або ніжки 4 можуть мати фіксувальні виступи 15, на яких фіксується мангал (див. Фіг. 3). В іншому альтернативному варіанті реалізації корисної моделі, рукав 5 може бути закритий з верхнього краю, утворюючи карман, в який вставляється ніжка 4, забезпечуючи таким чином розтягування та фіксування портативного мангалу на ніжках. Цей варіант реалізації корисної моделі не показаний на кресленнях, але може бути реалізований середнім спеціалістом в даній галузі техніки. В ще одному альтернативному варіанті реалізації корисної моделі, з'єднання ніжок 4 з ребрами жорсткості 9 та 10 може бути здійснено за допомогою трійника, що використовуються в тентових конструкціях та наметах (див. Фіг. 4). У випадку використання трійника для формування мангалу, ніжки 4 та ребра жорсткості 9 та 10 являють собою прутки або стрижні з необробленими кінцями, поперечний переріз яких менше внутрішнього діаметру трубок трійника. В іншому альтернативному варіанті реалізації корисної моделі по кутах корпусу можуть бути виконані ковпачки або петлі для фіксації мангала на ніжках будь-яким зручним чином. В ще одному іншому варіанті реалізації корисної моделі, портативний м'який мангал складається з корпусу 1, що має бічні стінки 2 та днище 3, корпус фіксується на прямокутних рамках 16, що пропускають крізь рукава 7 по верхніх крайках корпусу 1 (див. Фіг. 5). Через рукава 8 пропускають пласкі ребра жорсткості 17, що мають по краях вирізи, що виконані під кутом, з можливістю зчеплення з рамкою 16 (див. Фіг. 6). По нижніх кутах корпусу 1 можуть додатково бути виконані розтяжки 18 для розтягування конструкції. 2 UA 122968 U 5 10 15 20 25 30 35 40 В ще одному варіанті реалізації корисної моделі, портативний м'який мангал складається з корпусу 1, що має бічні стінки 2 та днище 3 (не показане), корпус фіксується на прямокутних рамках 19, що пропускають крізь рукава 8 на верхніх крайках корпусу 1 (див. Фіг. 7). При цьому рамки 19 з'єднані між собою по центру і утворюють Х-подібну конструкцію. По нижніх краях корпусу можуть додатково можуть бути виконані розтяжки 20 для розтягування конструкції (див. Фіг. 7). На корпусі мангалу можуть бути виконані засоби для регулювання висоти корпусу, наприклад, гачки, за допомогою яких можна підіймати або опускати днище. Приведені вище приклади варіантів реалізації портативного м'якого мангалу не слід розглядати як обмеження рамок корисної моделі. Приведені приклади реалізації корисної моделі приведені лише для ілюстрації можливостей реалізації даної корисної моделі. Запропонований портативний м'який мангал може бути виготовлений із застосуванням звичайного кравецького обладнання, такого як промислові або побутові швейні машинки. Як зазначалось вище, як матеріал для виготовлення мангалу використовується термостійкий тканий матеріал, такий як склотканина, базальтова тканина, кремнеземна тканина, тканина з тефлонових волокон, тощо. При цьому термостійкий тканий матеріал повинен витримувати нагрівання до 600-1000 °C і не зазнавати руйнування. Можуть бути використані і інші термостійкі гнучкі матеріали, що дозволять реалізацію корисної моделі. Використовувані для пошиття мангалу нитки, також повинні бути термостійкими. Переважно, для пошиття мангалу використовують нитки з того ж самого матеріалу, що використовується на пошиття корпусу мангалу. Для виготовлення стінок мангалу достатньо одного шару термостійкого тканого матеріалу. Для виготовлення днища мангалу може використовуватись два або три шари термостійкого тканого матеріалу, що забезпечить довговічність та безпечність мангалу. Опорні елементи мангалу можуть бути виготовлені з будь-якого придатного термостійкого матеріалу, такого як метал, наприклад, залізо, алюміній, сплави металів, композитні матеріали. Запропонований портативний м'який мангал може пропонуватись до продажу в спеціалізованих магазинах та магазинах господарського приладдя. Мангал може постачатись у зібраному вигляді або в розібраному вигляді з інструкцією по його збиранню. В комплект поставки мангалу може входити чохол для його пакування, що являє собою тубус, чохол або торбу. В одному з варіантів реалізації корисної моделі мангал може пропонуватись до продажу через торгівельну мережу вже наповнений вугіллям і в цьому випадку не має потреби у придбанні додаткового вугілля. Далі приводиться приклад використання портативного м'якого мангалу. Мангал розкладається згідно з прикладеною інструкцією. На дно корпусу мангалу накладають дрова або вугілля і підпалюють. Після рівномірного розпалення горючого матеріалу на мангалі можна готувати їжу. Ребра жорсткості по верхніх крайках бічних стінок мангала забезпечують достатню жорсткість для викладання на них решіток для гриля або шампурів. Після приготування їжі, попіл і вугілля можна витрусити з мангалу, мангал скласти і запакувати. Застосування запропонованого портативного м'якого мангалу дозволяє значно спростити використання, транспортування та зберігання мангалу у похідних умовах, попереджає пошкодження і, відповідно, втрату родючості поверхні ґрунту, зменшує трудомісткість приготування їжі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Портативний м'який мангал, що містить корпус, який складається з бічних стінок та днища, та опорний елемент(и), який відрізняється тим, що бічні стінки та днище мангала виконані з термостійкого тканого матеріалу, а по крайці принаймні двох бічних стінок виконані рукава для встановлення ребер жорсткості або опорного елемента(ів). 2. Портативний м'який мангал за п. 1, який відрізняється тим, що корпус мангала виконаний з термостійкого тканого матеріалу, такого як склотканина, базальтова тканина, кремнеземна тканина або тканина з тефлонових волокон. 3. Портативний м'який мангал за п. 1, який відрізняється тим, що корпус мангала складається з двох прямокутних довгих бічних стінок, двох прямокутних коротких бічних стінок та прямокутного днища. 4. Портативний м'який мангал за п. 1, який відрізняється тим, що корпус мангала складається з чотирьох однакових бічних стінок та квадратного днища. 3 UA 122968 U 5 10 15 20 25 30 5. Портативний м'який мангал за п. 1, який відрізняється тим, що корпус та днище мангала є круглими. 6. Портативний м'який мангал за п. 1, який відрізняється тим, що бічні стінки мангала мають вентиляційні отвори. 7. Портативний м'який мангал за п. 1, який відрізняється тим, що по верхніх крайках бічних стінок мангала виконані рукава для пропускання через них ребер жорсткості або опорного елемента(ів). 8. Портативний м'який мангал за п. 1, який відрізняється тим, що по ребрах корпусу мангала виконані рукава для пропускання через них опорного елемента. 9. Портативний м'який мангал за п. 1, який відрізняється тим, що опорний елемент(и) мангала являє собою ніжки, планки, полоси, пластини, прутки, стрижні, прямокутні рамки. 10. Портативний м'який мангал за п. 1, який відрізняється тим, що ребра жорсткості являють собою металеві прутки, що можуть мати на кінці U-подібне закінчення або різьбове з'єднання. 11. Портативний м'який мангал за п. 1, який відрізняється тим, що опорний елемент(и) мангала являє собою стрижень, один кінець якого має загострення, а інший кінець має Uподібне закінчення, виконане з можливістю фіксування в ньому ребер жорсткості. 12. Портативний м'який мангал за п. 1, який відрізняється тим, що по верхніх кутах корпусу мангала виконані кільця для фіксації мангала на опорних елементах, де опорні елементи можуть мати додаткові стопорні виступи. 13. Портативний м'який мангал за п. 1, який відрізняється тим, що опорний елемент мангала являє собою дві прямокутні рамки, з'єднані між собою по центру і утворюють X-подібну конструкцію, де верхні сторони рамок пропущені через рукава двох протилежних бічних стінок мангала. 14. Портативний м'який мангал за п. 1, який відрізняється тим, що опорний елемент мангала являє собою дві прямокутні рамки, де верхні сторони рамок пропущені через рукава двох протилежних бічних стінок мангала, виконані на верхніх крайках бічних стінок, а в рукавах двох інших бічних стінок розташовані планки з вирізами, що виконані з можливістю зчеплення з рамками. 15. Портативний м'який мангал за п. 1, який відрізняється тим, що мангал наповнений вугіллям. 4 UA 122968 U 5 UA 122968 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
