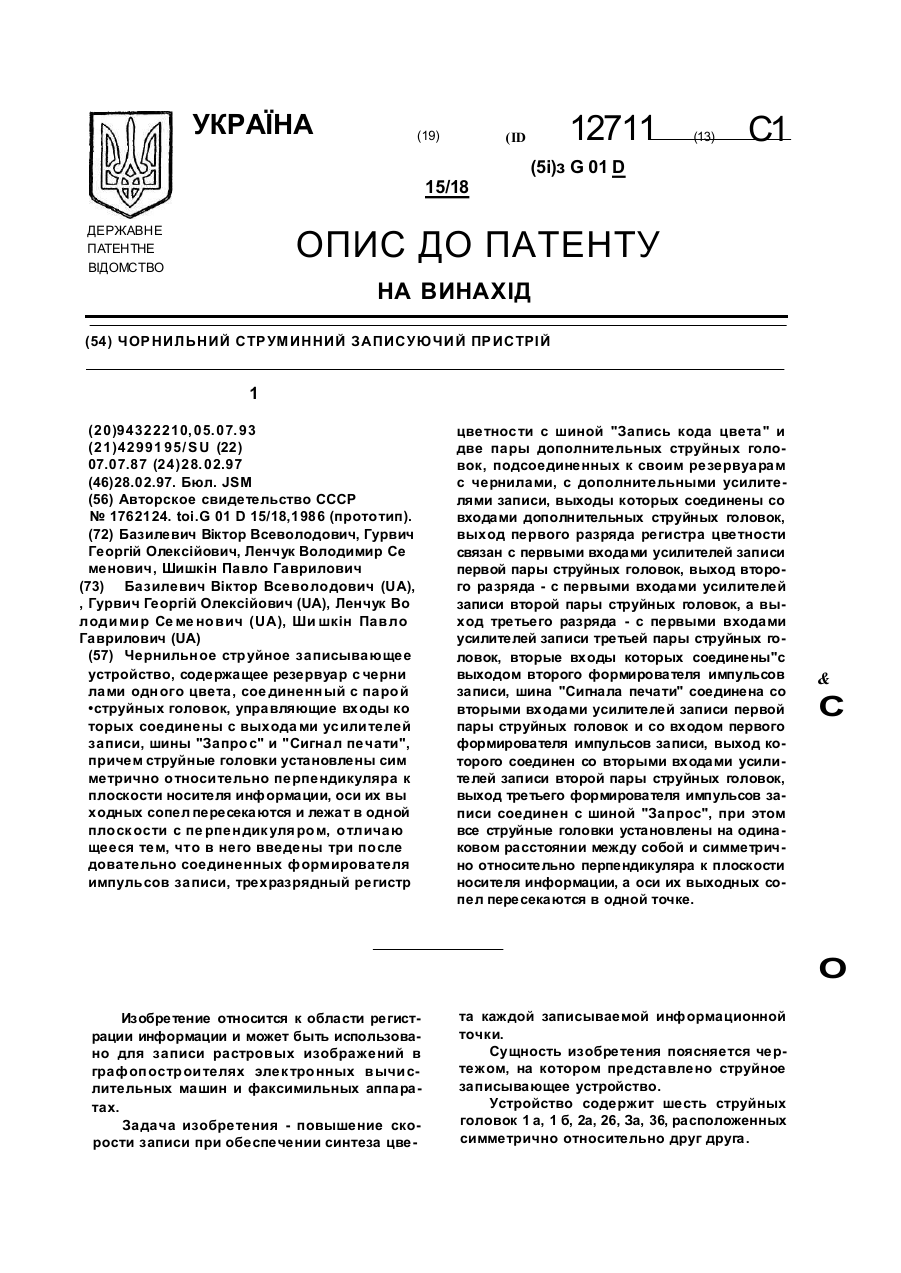

Чорнильний струминний записуючий пристрій

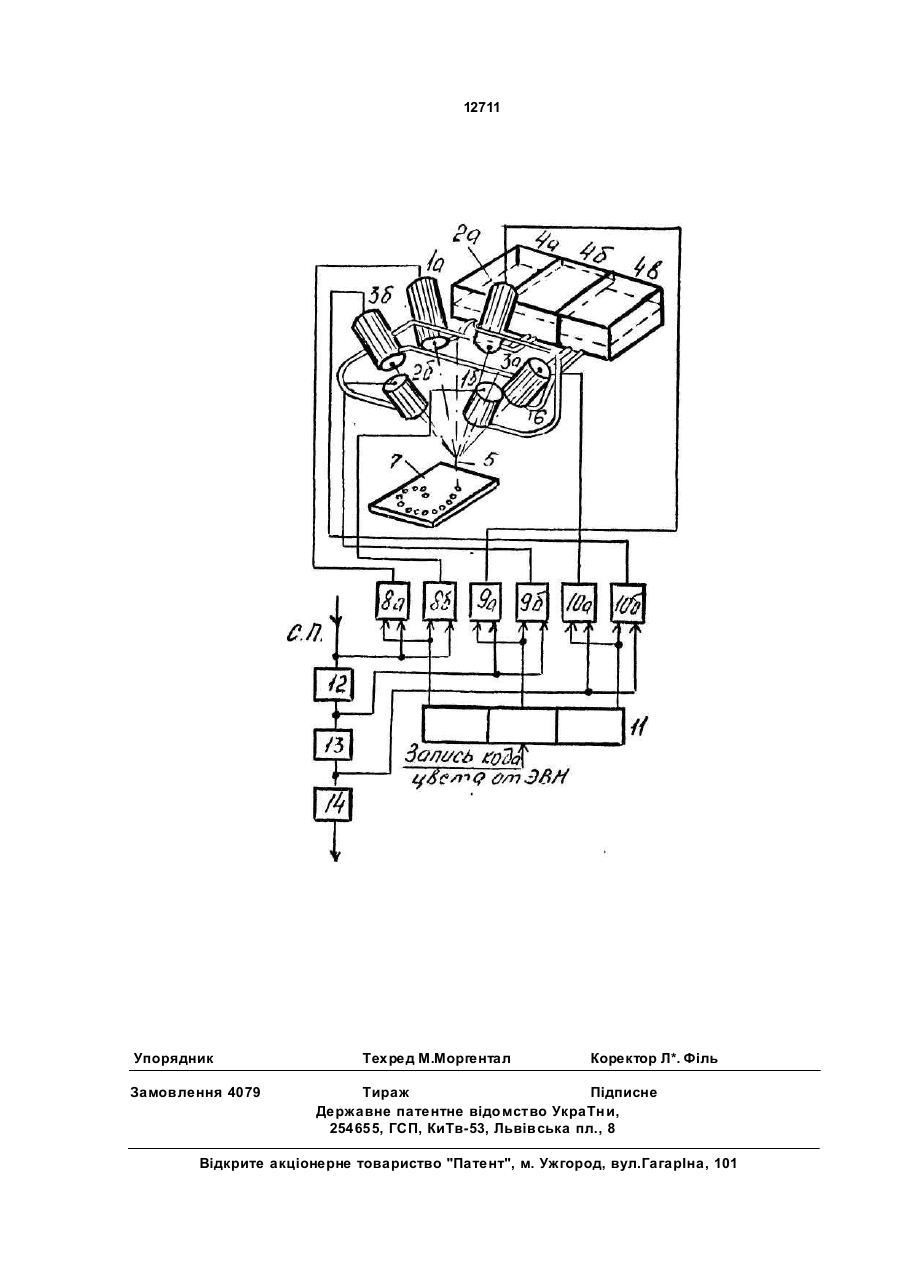

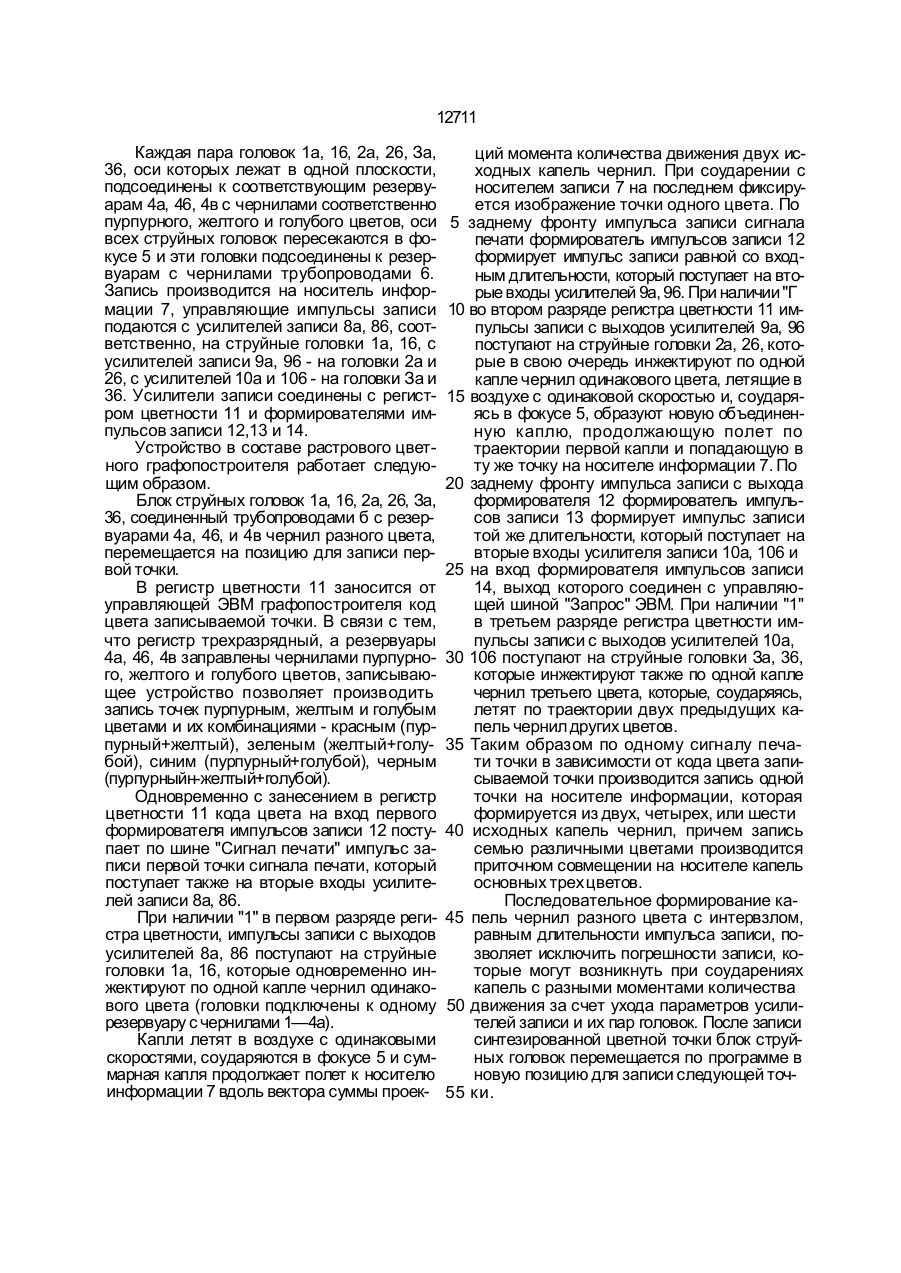

Чернильное струйное записывающее устройство, содержащее резервуар с черни лами одного цвета, сое диненный с парой •струйных головок, управляющие входы ко торых соединены с выхода ми усилителей записи, шины "Запрос" и "Сигнал печати", причем струйные головки установлены сим метрично относительно перпендикуляра к плоскости носителя информации, оси их вы ходных сопел пересекаются и лежат в одной плоск ости с пе рпендик уля ром, отличаю щееся тем, что в него введены три после довательно соединенных формирователя импульсов записи, трехразрядный регистр цветности с шиной "Запись кода цвета" и две пары дополнительных струйных головок, подсоединенных к своим резервуарам с чернилами, с дополнительными усилителями записи, выходы которых соединены со входами дополнительных струйных головок, выход первого разряда регистра цветности связан с первыми входами усилителей записи первой пары струйных головок, выход второго разряда - с первыми входами усилителей записи второй пары струйных головок, а выход третьего разряда - с первыми входами усилителей записи третьей пары струйных головок, вторые входы которых соединены"с выходом второго формирователя импульсов записи, шина "Сигнала печати" соединена со вторыми входами усилителей записи первой пары струйных головок и со входом первого формирователя импульсов записи, выход которого соединен со вторыми входами усилителей записи второй пары струйных головок, выход третьего формирователя импульсов записи соединен с шиной "Запрос", при этом все струйные головки установлены на одинаковом расстоянии между собой и симметрично относительно перпендикуляра к плоскости носителя информации, а оси их выходных сопел пересекаются в одной точке. & С О Изобретение относится к области регистрации информации и может быть использовано для записи растровых изображений в графопостроителях элек тронных вычислительных машин и факсимильных аппаратах. Задача изобретения - повышение скорости записи при обеспечении синтеза цве та каждой записываемой информационной точки. Сущность изобретения поясняется чертежом, на котором представлено струйное записывающее устройство. Устройство содержит шесть струйных головок 1 а, 1 б, 2а, 26, За, 36, расположенных симметрично относительно друг друга. 12711 Каждая пара головок 1а, 16, 2а, 26, За, 36, оси которых лежат в одной плоскости, подсоединены к соответствующим резервуарам 4а, 46, 4в с чернилами соответственно пурпурного, желтого и голубого цветов, оси всех струйных головок пересекаются в фокусе 5 и эти головки подсоединены к резервуарам с чернилами трубопроводами 6. Запись производится на носитель информации 7, управляющие импульсы записи подаются с усилителей записи 8а, 86, соответственно, на струйные головки 1а, 16, с усилителей записи 9а, 96 - на головки 2а и 26, с усилителей 10а и 106 - на головки За и 36. Усилители записи соединены с регистром цветности 11 и формирователями импульсов записи 12,13 и 14. Устройство в составе растрового цветного графопостроителя работает следующим образом. Блок струйных головок 1а, 16, 2а, 26, За, 36, соединенный трубопроводами б с резервуарами 4а, 46, и 4в чернил разного цвета, перемещается на позицию для записи первой точки. В регистр цветности 11 заносится от управляющей ЭВМ графопостроителя код цвета записываемой точки. В связи с тем, что регистр трехразрядный, а резервуары 4а, 46, 4в заправлены чернилами пурпурного, желтого и голубого цветов, записывающее устройство позволяет производить запись точек пурпурным, желтым и голубым цветами и их комбинациями - красным (пурпурный+желтый), зеленым (желтый+голубой), синим (пурпурный+голубой), черным (пурпурныйн-желтый+голубой). Одновременно с занесением в регистр цветности 11 кода цвета на вход первого формирователя импульсов записи 12 поступает по шине "Сигнал печати" импульс записи первой точки сигнала печати, который поступает также на вторые входы усилителей записи 8а, 86. При наличии "1" в первом разряде регистра цветности, импульсы записи с выходов усилителей 8а, 86 поступают на струйные головки 1а, 16, которые одновременно инжектируют по одной капле чернил одинакового цвета (головки подключены к одному резервуару с чернилами 1—4а). Капли летят в воздухе с одинаковыми скоростями, соударяются в фокусе 5 и суммарная капля продолжает полет к носителю информации 7 вдоль вектора суммы проек ций момента количества движения двух исходных капель чернил. При соударении с носителем записи 7 на последнем фиксируется изображение точки одного цвета. По 5 заднему фронту импульса записи сигнала печати формирователь импульсов записи 12 формирует импульс записи равной со входным длительности, который поступает на вторые входы усилителей 9а, 96. При наличии "Г 10 во втором разряде регистра цветности 11 импульсы записи с выходов усилителей 9а, 96 поступают на струйные головки 2а, 26, которые в свою очередь инжектируют по одной капле чернил одинакового цвета, летящие в 15 воздухе с одинаковой скоростью и, соударяясь в фокусе 5, образуют новую объединенную каплю, продолжающую полет по траектории первой капли и попадающую в ту же точку на носителе информации 7. По 20 заднему фронту импульса записи с выхода формирователя 12 формирователь импульсов записи 13 формирует импульс записи той же длительности, который поступает на вторые входы усилителя записи 10а, 106 и 25 на вход формирователя импульсов записи 14, выход которого соединен с управляющей шиной "Запрос" ЭВМ. При наличии "1" в третьем разряде регистра цветности импульсы записи с выходов усилителей 10а, 30 106 поступают на струйные головки За, 36, которые инжектируют также по одной капле чернил третьего цвета, которые, соударяясь, летят по траектории двух предыдущих капель чернил других цветов. 35 Таким образом по одному сигналу печати точки в зависимости от кода цвета записываемой точки производится запись одной точки на носителе информации, которая формируется из двух, четырех, или шести 40 исходных капель чернил, причем запись семью различными цветами производится приточном совмещении на носителе капель основных трех цветов. Последовательное формирование ка45 пель чернил разного цвета с интервзлом, равным длительности импульса записи, позволяет исключить погрешности записи, которые могут возникнуть при соударениях капель с разными моментами количества 50 движения за счет ухода параметров усилителей записи и их пар головок. После записи синтезированной цветной точки блок струйных головок перемещается по программе в новую позицию для записи следующей точ55 ки. 12711 Упорядник Замовлення 4079 Техред М.Моргентал Коректор Л*. Філь Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
