Телескопічний підйомник для футеровки конвертерів
Номер патенту: 13557
Опубліковано: 25.04.1997
Автори: Зайка Нелля Іванівна, Погорецький Віталій Васильович
Формула / Реферат
Телескопический подъемник для футеровки конвертеров, содержащий платформу, на которой смонтирован телескопический гидроцилиндр с рабочей площадкой, выполненной с проемом для люльки с огнеупорными материалами, отличающийся тем, что, с целью обеспечения безопасных условий труда обслуживающего персонала, рабочая площадка снабжена предохранительным устройством для закрытия проема, выполненным в виде двух горизонтально расположенных, шарнирно закрепленных на рабочей площадке створок и жестко закрепленных боковых упоров, а люлька снабжена ребрами для отжимания створок.
Текст

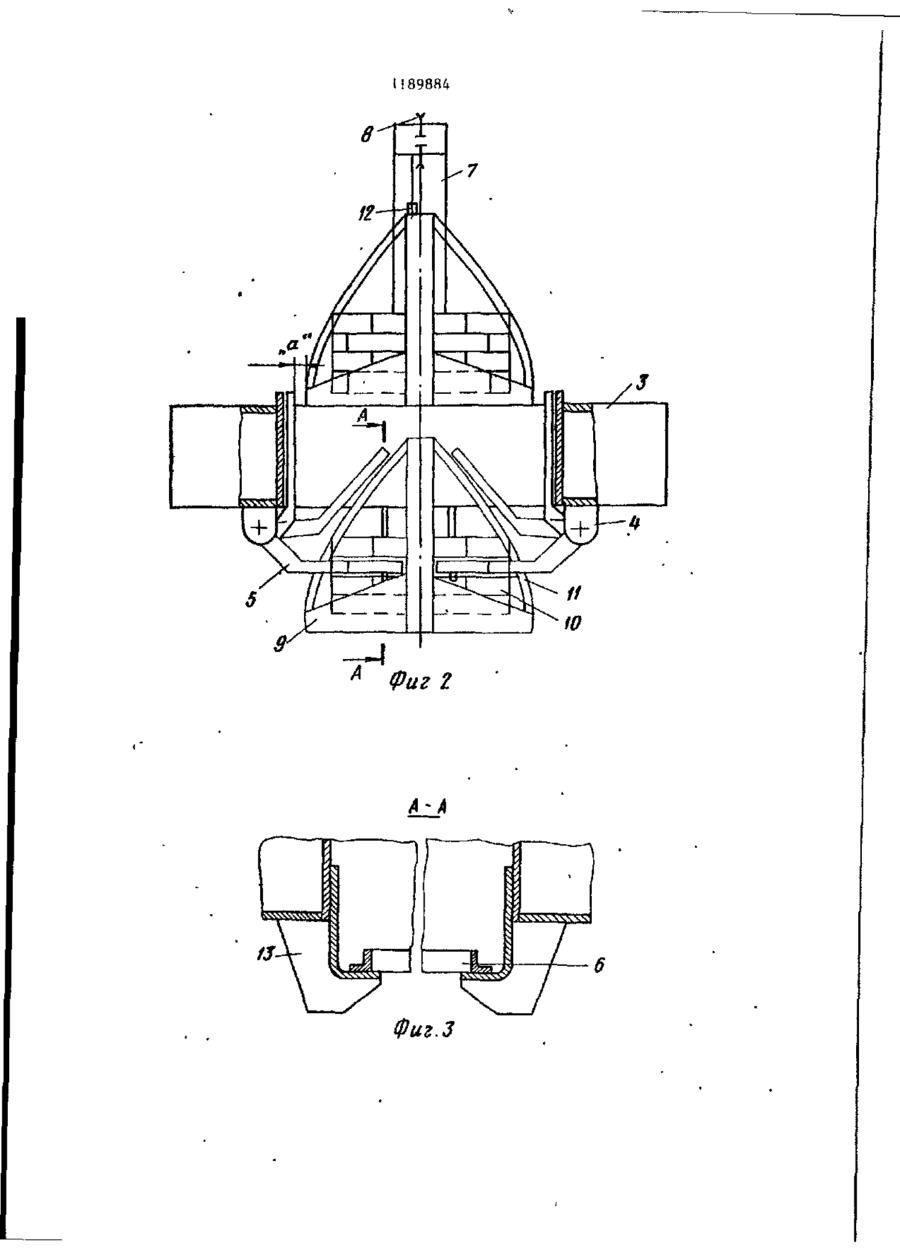

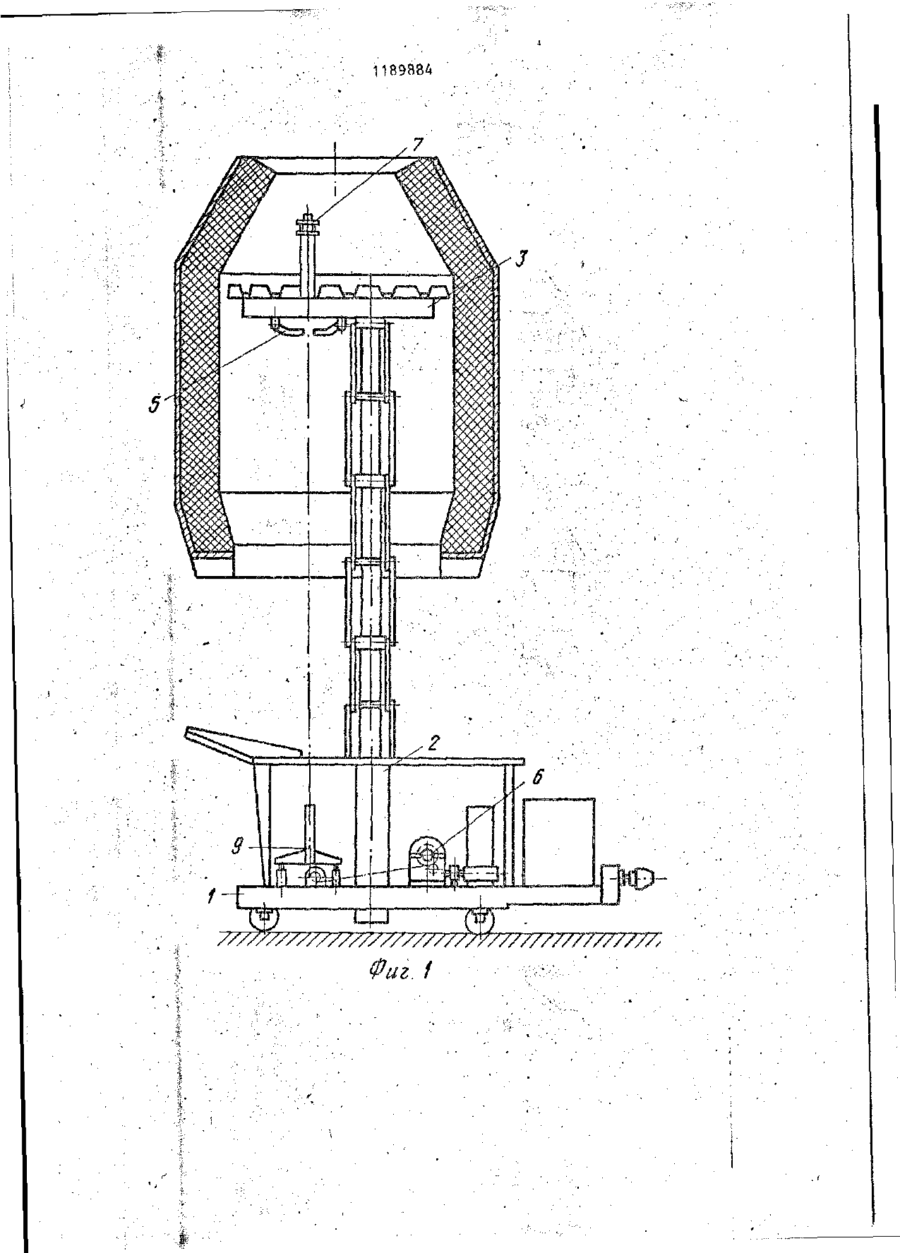

ТЕЛЕСКОПИЧЕСКИЙ ПОДЪЕМНИК ДЛЯ ФУТЕРОВКИ КОНВЕРТЕРОВ, содержащий платформу, на которой смонтирован телескопический гидроцилиндр с рабочей площадкой, выполненной с проемом для: люльки с огнеупорными материалами, о т л и ч а ю щ и й с я тем, что, с целью обеспечения безопасных условий труда обслуживающего персонала, рабочая площадка снабжена предохранительным устройством для закрытия проема, выполненным в виде двух горизонтально расположенных, шарнирно закрепленных на рабочей площадке створок и жестко закрепленных боковых упоров, а люпька снаб- , жена ребрами для отжимания створок. 2 1 11 89Я84 реплены боковые упоры 13, ограничиИзобретение относится к черной вающие перемещение створок 5. металлургии, в частности к конструкции устройств для футеровки конверРабота телескопического подъемтора. ника осуществляется следующим обра5 зом. Цель изобретения - обеспечение безопасных условий труда обслуживаЛюльку 9 с поддонами нагружают ющего персонала. огнеупорным материалом 10 и осуществляют ее подъем на рабочую площадку 3, На фиг. 1 изображен телескопичесПри этом люлька 9 ребрами 11 возкий подъемник для футеровки конвер'0 действует на створки 5, отжимая их теров, общий вид; на фиг. 2 - разв верхнее положение. Между люлькой 9 рез по рабочей площадке и люльке; и створками 5 имеется зазор « , на фиг. 3 - разрез А-А на фиг. 2; несколько превышающий по величине на фиг. 4 - схема работы телескотолщину створки 5. Таким образом, пического подъемника. 15 люлька 9 проходит свободно через Телескопический подъемник для проем в рабочей площадке 3. Когда футеровки конвертеров состоит из люлька 9 поднимается в крайнее платформы 1, на которой установлен верхнее положение, срабатывает конечтелескопический гидроцилиндр 2 с ный выключатель 12 к люлька 9 остаразмещенной на нем рабочей площадкой 3. К рабочей площадке 3 посредством 20 навливается. Осуществляется процесс разгрузки огнеупорного материала. кронштейнов 4 закреплены горизонПо окончании процесса разгрузки тально расположенные створки 5, свободная люлька 9 опускается вниз закрывающие проем в рабочей площади створки 5 также опускаются вниз ке 3. На платформе 1 закреплен канатный 25 до упора 13, занимая горизонтальное положение и закрывая проем в рабоподъемник, выполненный в виде портачей площадке 3. па 7 с блоками 8 и люлькой 9 для огнеупорного материала 10, выполненТаким образом, исключается возной с ребрами 11. Портал 7 снабжен можность падения и травмирования конечным выключателем 12 для оста30 обслуживающего персонала с рабочей новки люльки 9 в верхнем положении. площадки, т.е. улучшаютгя условия техники безопасности. На рабочей площадке 3 жестко зак 1189334 7Р77777777'//////777/777Г/У/777777777777777; і • : , : • • ' '• I!89884 8 A Фиг Z A-A Фиг.З 1189884 Редактор С. Лыжова Составитель Л. Буканова Техрел Т.Лубичнак Корректор М. Максимишинец Заказ 6931/27 Тираж 552 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Филиал ППЇЇ "Патент", г. Ужгород, ул. Проектная, k
