Установка для сонцелікування

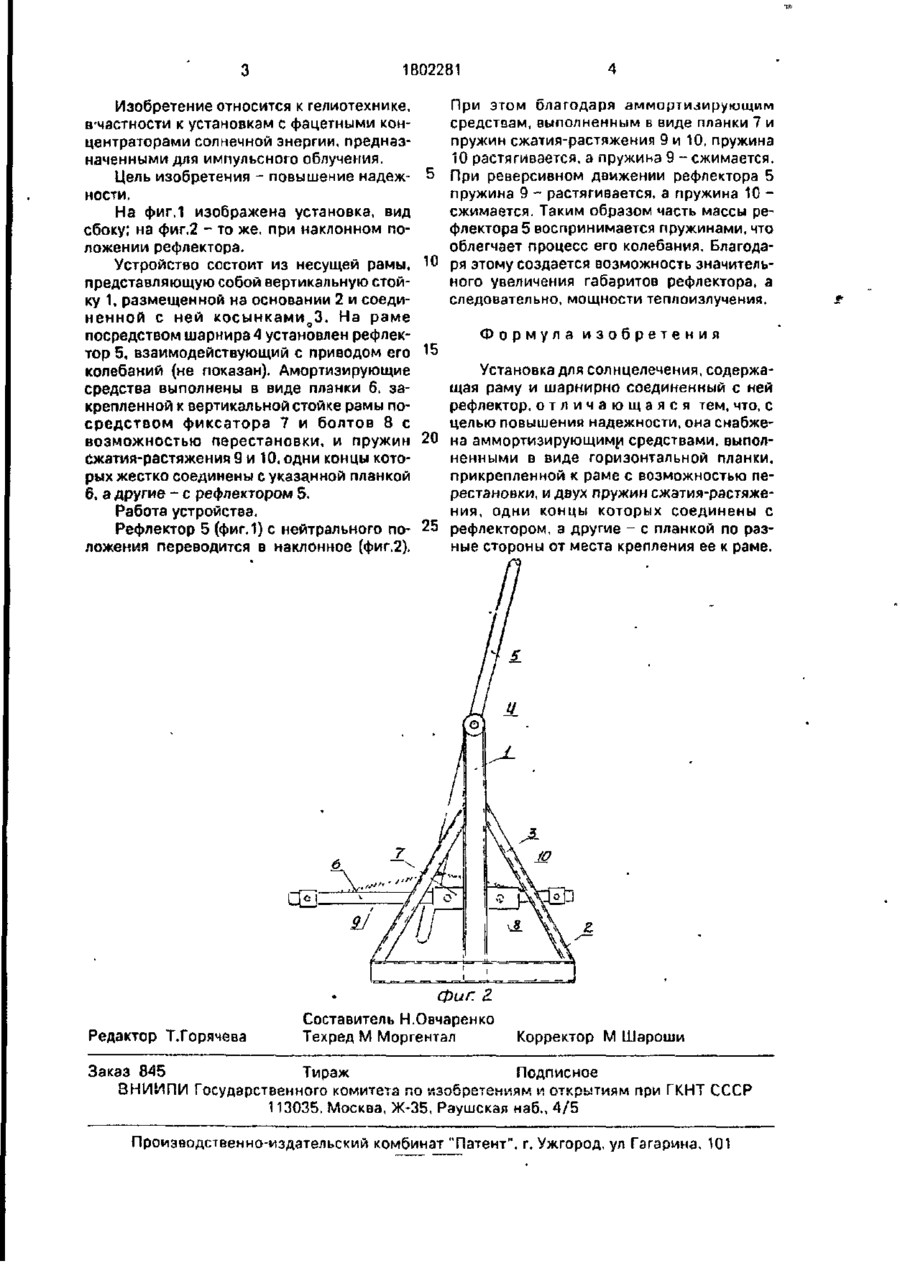

Использование: установка используется с концентраторами импульсного облучения. Сущность изобретения; рефлектор переводят в наклонное положение для слежения за солнцем от восхода до зенита только в одну сторону влево при одновременном поворачивании в горизонтальной плоскости несущей рамы 2 с рефлектором 5 до 90°, а после зенита до заката рефлектор наклоняют вправо, осуществляя слежение за Солнцем при одновременном повороте в горизонтальной плоскости несущей рамы 2 с рефлектором 5 до 90° (общий поворот рамы 2 от восхода до заката составляет 180°). Наклон рефлектора осуществляется переводом рейки планки б. Мощности пружин достаточно-для удержания рефлектора в наклонном положении с учетом колебательных движений рефлектора 5 и его массы. 2 ил. К) 1802281 Изобретение относится к гелиотехнике, в-частности к установкам с фацетными концентраторами солнечной энергии, предназначенными для импульсного облучения. Цель изобретения - повышение надежности, На фиг.1 изображена установка, вид сбоку; на фиг.2 - то же, при наклонном положении рефлектора. Устройство состоит из несущей рамы, представляющую собой вертикальную стойку 1, размещенной на основании 2 и соединенной с ней косынками о 3. На раме посредством шарнира 4 установлен рефлектор 5, взаимодействующий с приводом его колебаний (не показан). Амортизирующие средства выполнены в виде планки 6, закрепленной к вертикальной стойке рамы посредством фиксатора 7 и болтов 8 с возможностью перестановки, и пружин Сжатия-растяжения 9 и 10, одни концы которых жестко соединены с указанной планкой 6, а другие - с рефлектором 5. Работа устройства. Рефлектор 5 (фиг.1) с нейтрального положения переводится в наклонное (фиг.2). Редактор Т.Горячева Мри этом благодаря амморти.зирующим средствам, выполненным в виде планки 7 и пружин сжатия-растяжения 9 и 10, пружина 10 растягивается, а пружина 9 - сжимается. При реверсивном движении рефлектора 5 пружина 9 - растягивается, а пружина 10 сжимается. Таким образом часть массы рефлектора 5 воспринимается пружинами, что облегчает процесс его колебания. Благода10 ря этому создается возможность значительного увеличения габаритов рефлектора, а следовательно, мощности теплоизлучения. 15 Формула изобретения Установка для солнцелечения, содержащая раму и шарнирно соединенный с ней рефлектор, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, она снабже20 на аммортизирующими средствами, выполненными в виде горизонтальной планки, прикрепленной к раме с возможностью перестановки, и двух пружин сжатия-растяжения, одни концы которых соединены с 25 рефлектором, а другие - с планкой по разные стороны от места крепления ее к раме. фиг Z Составитель Н.Овчаренко Техред М Моргентал Корректор М Шароши Заказ 845 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
