Потокова лінія для підготування та подання сипучих матеріалів у сталеплавильному виробництві

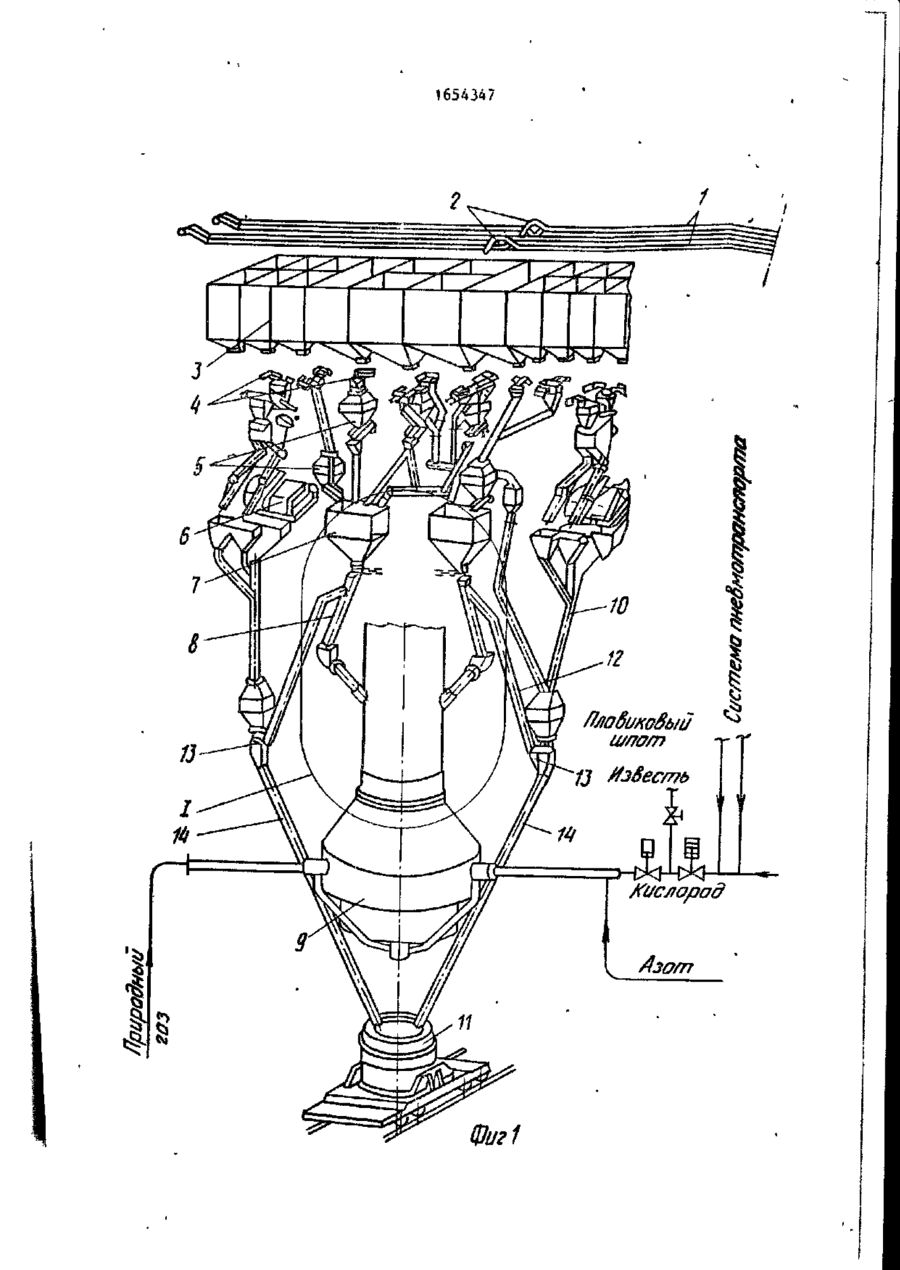

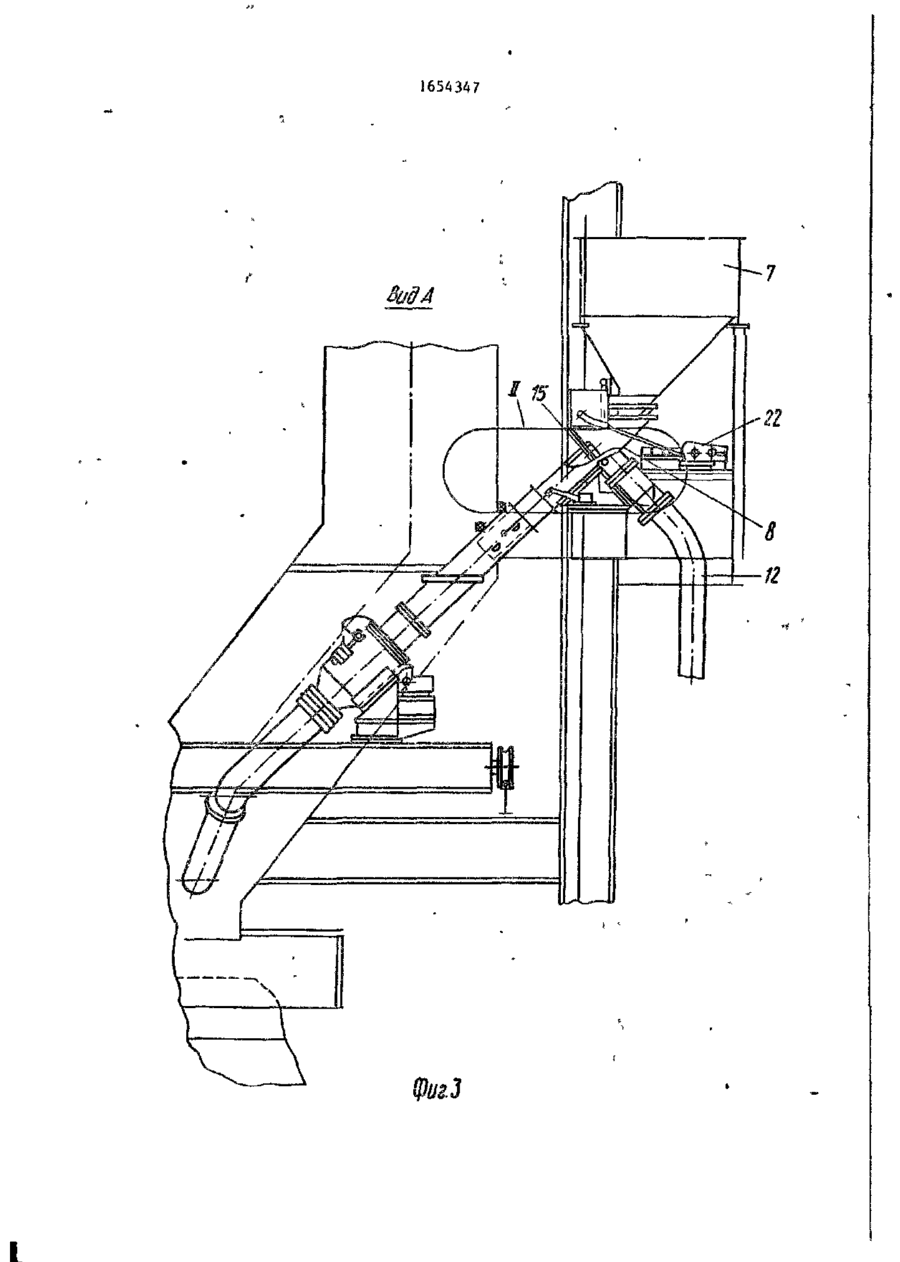

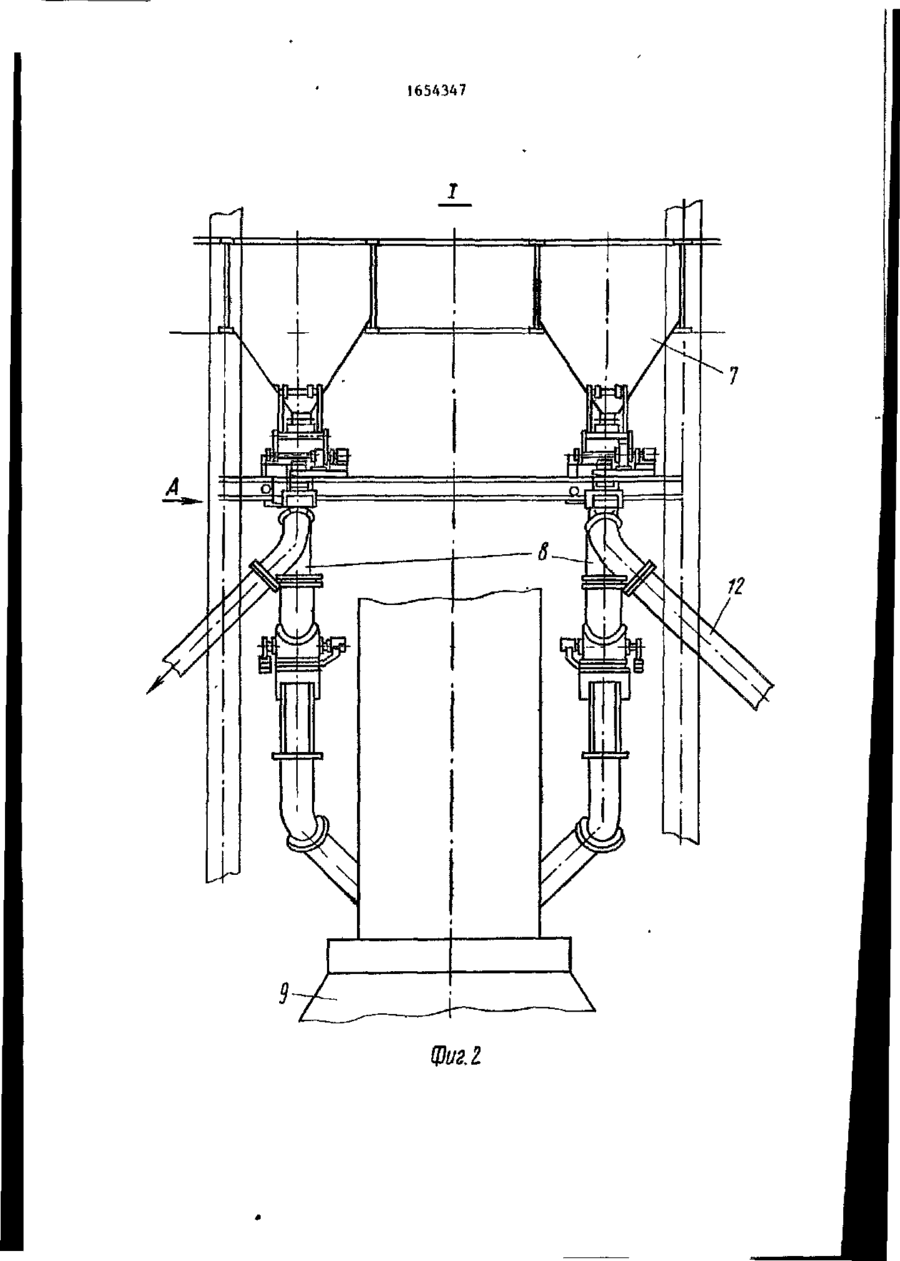

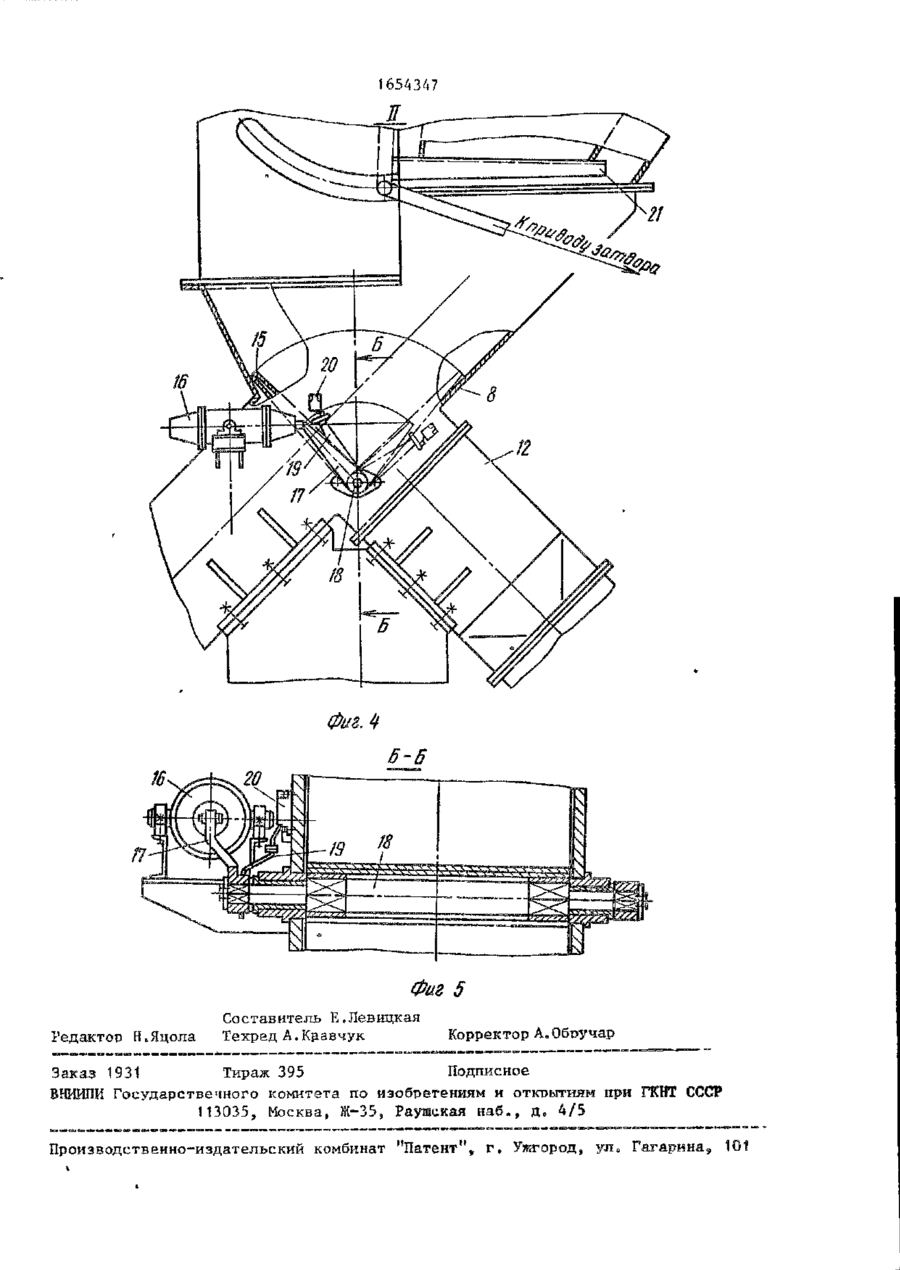

Изобретение относится к метал Изобретение относится к металлургии, предназначено для использования з конвертерных цехах и является усовершенствованием изобретений по авт.св. № 931756. Цель изобретения - повышение эффективности производства путем совмещения пооперационного ввода компонентов в плавильный агрегат и в гталеразливочный ковш. На фиг е 1 показана поточная линия (ее продолжение) от входа в помещение плавильнего агрегата и ее размещение в цехе; на 6иг»2 - узел I на фиг.1; на фиг.З - вид А на фигі2; на фиг.4 - узел II ча фиг.З; на фиг.5 - раярєз Б'Б на фиг=ч« Поточная линия для подготовки и подаєш сыяучих материалов в стале лургии и предназначено для испопьзования в конвертерных цехах. Цель повышение эффективности производства путем совмещения пооперационного ввода компонентов в плавильный агрегат и в сталеразлквоччый ковш. Поточная линия дополнительно снабжена трубопроводными трактами, встроенными в течки ввода материала в конвертер, нижние окончания ко т орых соединены с течками ввода материала в ковш. Б зоне их соединения на течке установлены приводные шиберы5 выполненные с возможностью поочередного пер = кры-* тчя полостей обоих сочлененных элементов. Линейки рычагов приводов шиберов выполнены контактирующими с датчиками положения. 5 ил. плавильном производстве состоит из транспортеров \, идущих в иех (фиг.') со сбрасывающими тележкамч 2, В цехе установлены бункеры 3 с питателем 4 и весовыми дозаторами 5, такими как в системе подачи сыпучих материалов (известь и др.) и в системе подачи раскислителей. В системе подачи раскиелктеяей г о т ходу их тракта установлены печи 6 для прокаливания. Под течками весовых дозаторов установлены сборные бункеры 7 с затворами, течки 8 ввода материала в конвертер 9 и течки 10 ввода в ковш 11. Через цапфы конвертера (фиг.1) подают компоненты, идущие на продувку через фурмы, расположенные в днище. Транспортеры Ї сое 1654347 динены с системами складских отделе-' кий и подготозки сырья. Поточная линия снабжена дополнительно трубопроводными трактами . 12, встроенными в верхние основания течек 3, Нижние окончания трубопроводных трактов соединены паірубками 13 с течками 14 ввода материала в ковш. В зоне соединения течек (о с трубопроводными трактами на теч~ ках установлены шиберы 15 (фиг.З и 4). Шиберы снабжены приводами 16, соединенными через рычаги 17 с осями 18 S на которых закреплены основания \$ шиберов. Последние имеют возможность перекрывать при повороте полости обоих сочлененных элементов г как течек 8, так и трактов 12. На рычагах закреплены линейки 19, которые контак20 тируют с датчиками 20 конечных по-ло•жений шиберов- Над шиберами внизу бункеров установлен затвор ( сборных 21 с приводом 22 (фиг.З и 4 ) . тупать в трубопроводный тракт 12 и через ввод последнего Б патрубок ІЗ по течке 14 - в сталеразливочный ковш 11. Конечные положения шибера определяются датчиком 20, который срабатывает от линеек 19. Для ремонтных целей или в зависимости от различных обстоятельств сборные бункера перекрываются у мест их соединения с течками 8 затворами 21, работающими от приводов 22. Включением последнего восстанавливают исходное положение шибера. • Повышение эффективности производства в конвертерном цехе за счет совмещения пооперационного ввода компонентов в плавильный агрегат и в сталеразливочный ковш позволяет увеличить сортамент выплавляемой стали, улучшить ее качество, обеспечить оптимальный процесс шлакообразования и расширить возможности внепечной обработки металла. Поточная линия работает следующим 25 образом. Из бункеров складских помещений транспортерами 1 материалы подают в цех и в соответствии с заданной программой его загружают в бункеры 3. 30 Затем из бункеров питателями 4 сыпучие материалы подают на взвешиваіиие в весовые дозаторы 5. После этого через затворы дозаторов по течкам 8 сыпучие подают в конвертер 9. 35 Ферросплавы из выделенных для их хранения бункеров 3 подают по аналогичной схеме, но с прокаливанием в печах 6 и последующим вводом по течкам 10 и течкам 14 в ковш 1К 40 При необходимости (по технологическому режиму плавки) вводить в ковш сыпучие материалы (известь, плавиковый штат й др.) включают привод 16, который при помощи рыча- 45 гов 17 через ось 18 поворачивает шибер 15, который перекрывает полость в течке 8. При этом материал Изменяет направление потока, начинает пос Формула и з о б р е т е н и я Поточная линия для подготовки и подачи сыпучих материалов в стале — плавильном производстве, по авт. св. $ 931756, о т л и ч а ю щ а я " с я тем, что,•с целью повышения эффективности производства путем совмещения пооперационного ввода компонентов в плавильный агрегат и в сталеразливочный ковш, она снаб~ кена дополнительно трубопроводными трактами и датчиками положения шиберов, причем трубопроводные тракты встроены верхними окончаниями в течки ввода материалов в конвертер, а нижними соединены с течками для ввода материалов в ковш, а в зоне _ соединения трубопроводов с течками ввода материалов в конвертер установлены приводные шиберы, выполненные с возможностью перекрытия обо- , их сочлененных элементов. 1654347 Ллабитвьш шлат /j іїзбесть -г і \ Фиг1 1654347 фиг. Z 1654347 Фиг 5 Редактор Н.Яцола Составитель Е.Левицкая Техред А.Кравчук Корректор АоОбтэучар Заказ 1931 Тираж 395 Подписное ВНИИПИ Государствечного комитета по изобретениям и ОТКРЫТИЯМ при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д о 4/5 Производственно-издательский комбинат "Патент"» г , Ужгород» ул в Гагарина,
