Машина, що неперервно переміщується, для ущільнювання щебеневого баласту залізничної колії
Формула / Реферат

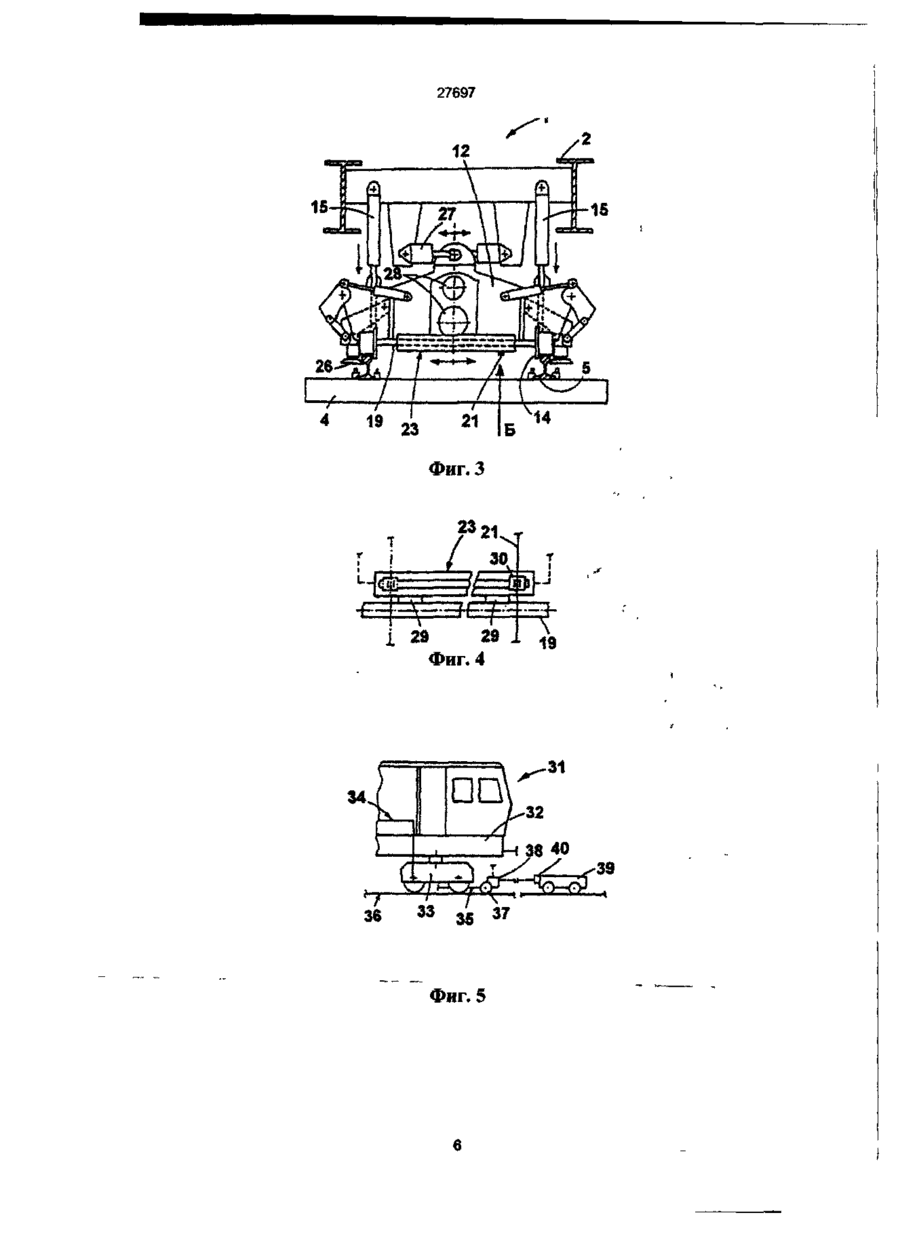

(57)1. Непрерывно перемещающаяся машина дляуплотнения щебеночного балласта железнодорожного пути, содержащая опирающуюся на ходовые тележки раму, смонтированные на раме привод перемещения машины, по меньшей мере, один агрегат для стабилизации пути, установленный на раме с возможностью перестановки по высоте приводом и включающий в себя вибраторы, установленные на тележке с прижимаемыми приводом к внутренним сторонам рельсов каткамис ребордами и вертикальными вращающимися роликами для взаимодействия с внешними сторонами рельсов, и приводы выправки пути в плане, систему измерения положения пути в плане, включающую в себя измерительную базу и датчик положения пути в плане, отличающаяся тем, что она снабжена подключенным к указанному датчику электронным фильтром для отделения, воздействующих на сигнал колебаний, и измерительной /тележкой, смонтированной на раме в зоне агрегата для стабилизации пути, а датчик положения пути в плане закреплен при помощи эластичной
прокладки на оси измерительной тележки или на раме машины.
2. Машина по п. 1, отличающаяся тем, что система измерения положения пути в плане снабжена дополнительной измерительной тележкой, смонтированной на раме между задним концом измерительной базы по направлению работы машины и измерительной тележкой, и дополнительным датчиком положения пути в плане, закрепленным на оси дополнительной измерительной тележки при помощи эластичной прокладки
3. Машина по п 1, отличающаяся тем, что измерительная база образована рамой машины
4. Машина по п 1, отличающаяся тем, что датчик положения пути в плане представляет собой оп-тоэлектронный сенсор для измерения положения одного из рельсов пути или светодиода, образующего измерительную базу, причем указанный сенсор закреплен на раме, а светодиод - на оси измерительной тележки.
5. Машина по п. 1, отличающаяся тем, что измерительная база образована натянутым тросом

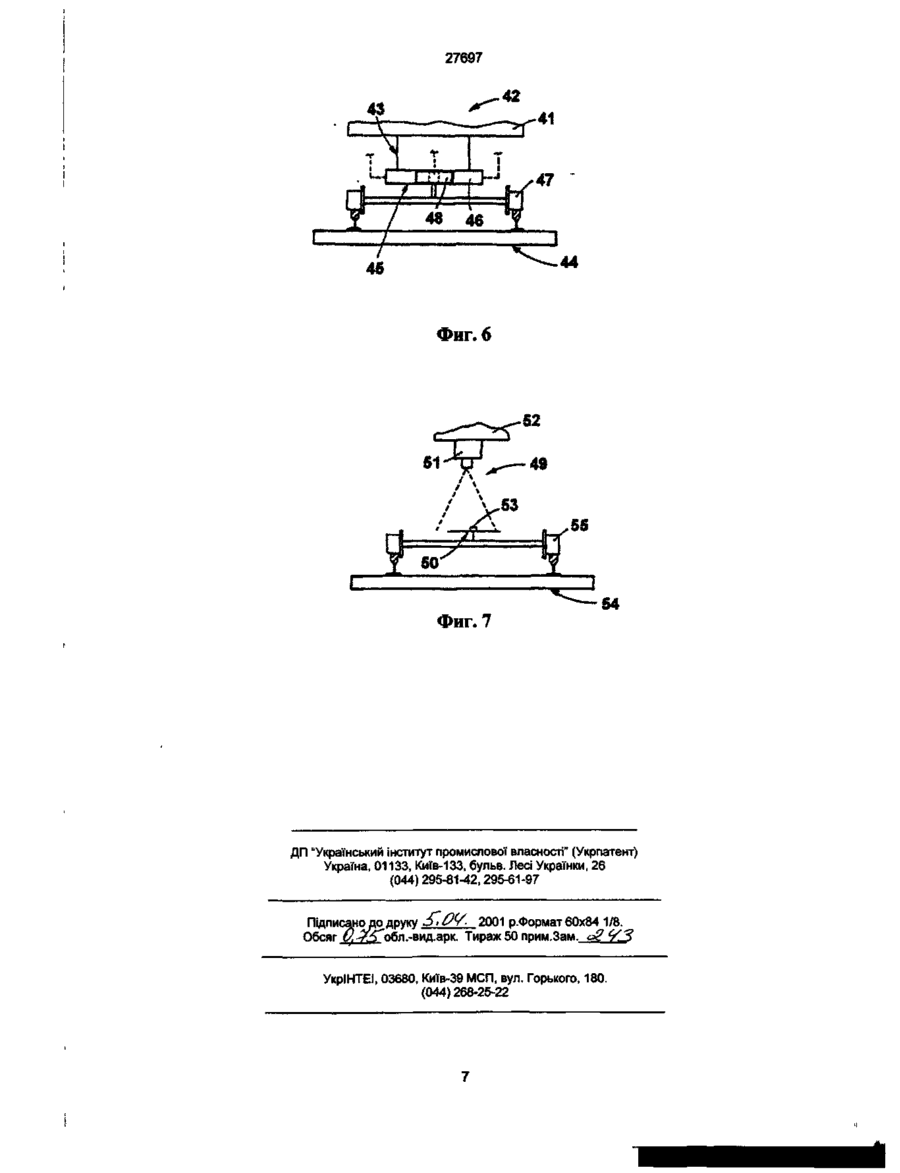

6. Машина no n 3, отличающаяся тем, что датчик положения пути в плане состоит из закрепленных на раме с обеих сторон от ее продольной плоскости симметрии двух конденсаторных пластин и третьей конденсаторной пластины, закрепленной на оси измерительной тележки и расположенной в зоне продольной плоскости симметрии машины.
7. Машина по п 1, отличающаяся тем, что она содержит два разнесенных вдоль рамы агрегата для стабилизации пути, соединенных с рамой через приводы выправки пути в плане, а измерительная тележка смонтирована между этими агрегатами
Текст

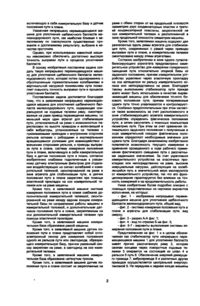

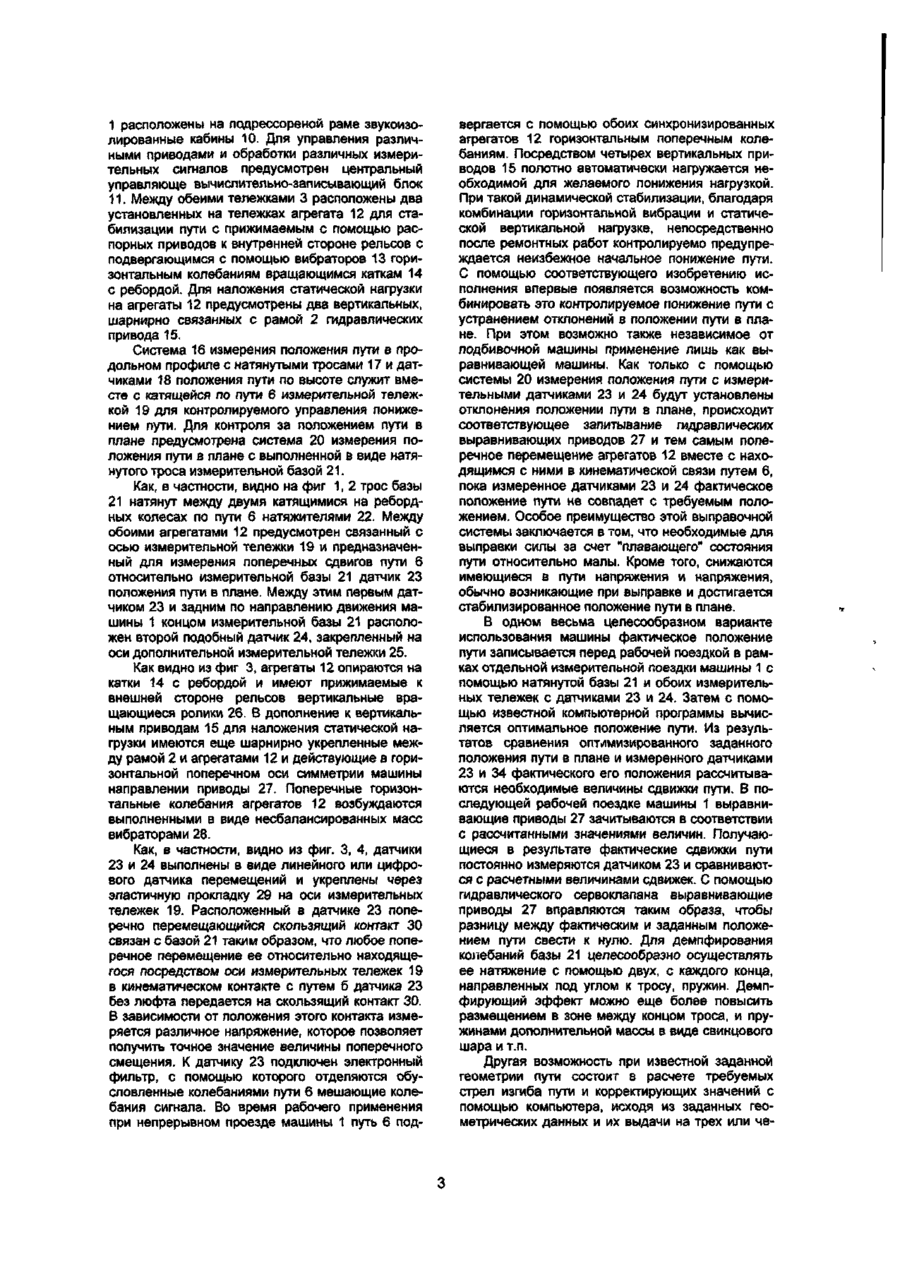

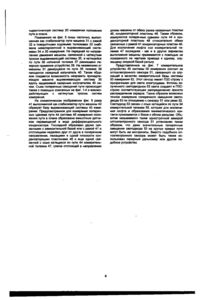

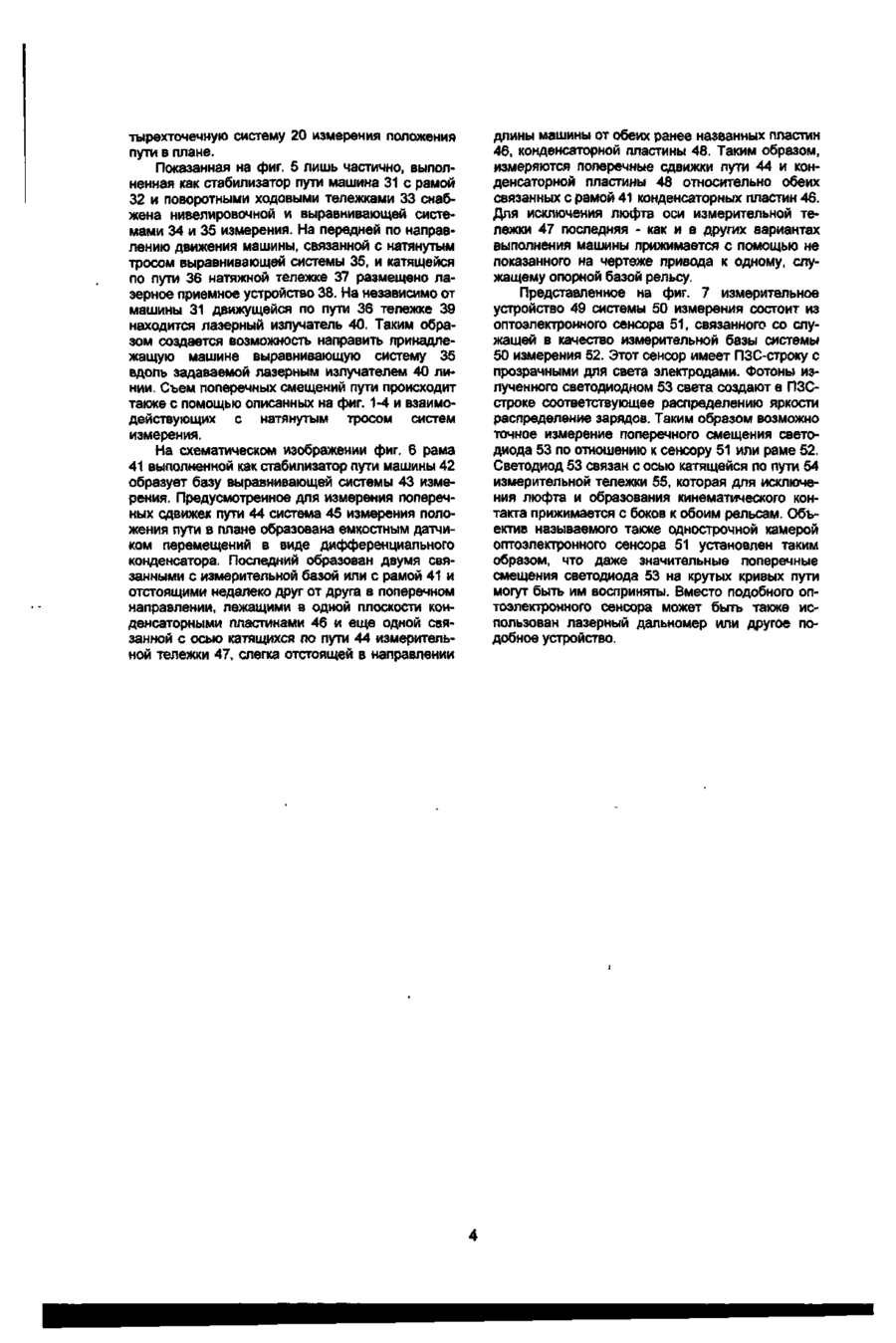

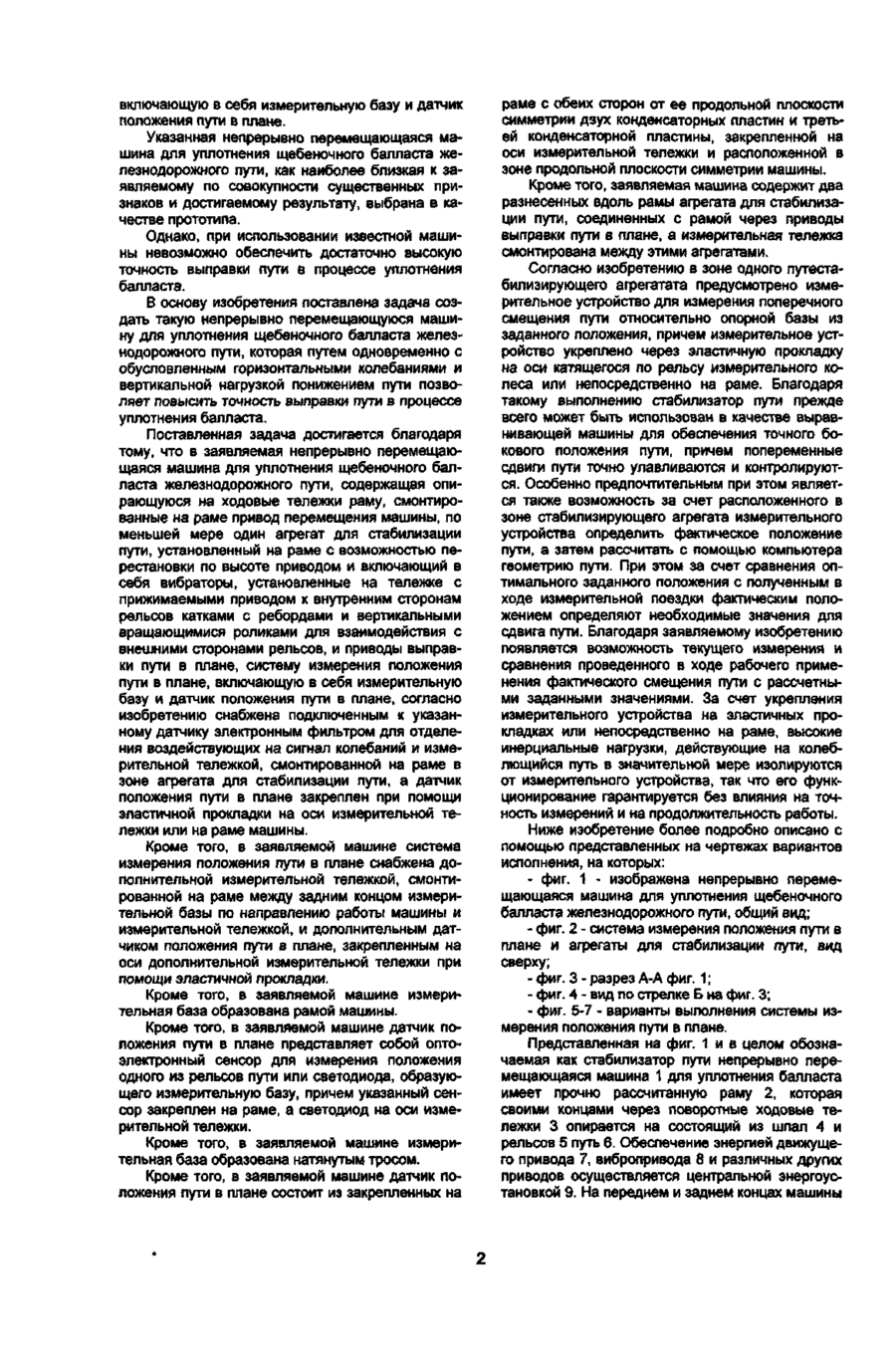

1. Непрерывно перемещающаяся машина для уплотнения щебеночного балласта железнодорожного пути, содержащая опирающуюся на ходовые тележки раму, смонтированные на раме привод перемещения машины, по меньшей мере, один агрегат для стабилизации пути, установленный на раме с возможностью перестановки по высоте приводом и включающий в себя вибраторы, установленные на тележке с прижимаемыми приводом к внутренним сторонам рельсов катками с ребордами и вертикальными вращающимися роликами для взаимодействия с внешними сторонами рельсов, и приводы выправки пути в плане, систему измерения положения пути в плане, включающую в себя измерительную базу и датчик положения пути в плане, отличающаяся тем, что она снабжена подключенным к указанному датчику электронным фильтром для отделения, воздействующих на сигнал колебаний, и измерительной тележкой, смонтированной на раме в зоне агрегата для стабилизации пути, а датчик положения пути в плане закреплен при помощи эластичной прокладки на оси измерительной тележки или на раме машины. 2. Машина по п. 1, отличающаяся тем, что система измерения положения пути в плане снабжена дополнительной измерительной тележкой, смонтированной на раме между задним концом измерительной базы по направлению работы машины и измерительной тележкой, и дополнительным датчиком положения пути в плане, закрепленным на оси дополнительной измерительной тележки при помощи эластичной прокладки 3. Машина по п 1, отличающаяся тем, что измерительная база образована рамой машины 4. Машина по п 1, отличающаяся тем, что датчик положения пути в плане представляет собой оптоэлектронный сенсор для измерения положения одного из рельсов пути или светодиода, образующего измерительную базу, причем указанный сенсор закреплен на раме, а светодиод - на оси измерительной тележки. 5. Машина по п. 1, отличающаяся тем, что измерительная база образована натянутым тросом 6. Машина no n 3, отличающаяся тем, что датчик положения пути в плане состоит из закрепленных на раме с обеих сторон от ее продольной плоскости симметрии двух конденсаторных пластин и третьей конденсаторной пластины, закрепленной на оси измерительной тележки и расположенной в зоне продольной плоскости симметрии машины. 7. Машина по п 1, отличающаяся тем, что она содержит два разнесенных вдоль рамы агрегата для стабилизации пути, соединенных с рамой через приводы выправки пути в плане, а измерительная тележка смонтирована между этими агрегатами ем о со" О)
ДивитисяДодаткова інформація
Назва патенту англійськоюContinuously moving machine for compacting ballast coating of railroad track
Автори англійськоюToirer Joseph
Назва патенту російськоюНепрерывно перемещающаяся машина, для уплотнения щебеночного балласта железнодорожной колеи
Автори російськоюТойрер Йозеф
МПК / Мітки
МПК: E01B 33/00, E01B 27/20, E01B 35/00
Мітки: щебеневого, баласту, колії, ущільнювання, залізничної, переміщується, неперервної, машина
