Грунтовочна композиція для антиадгезійного фторвмісного покриття

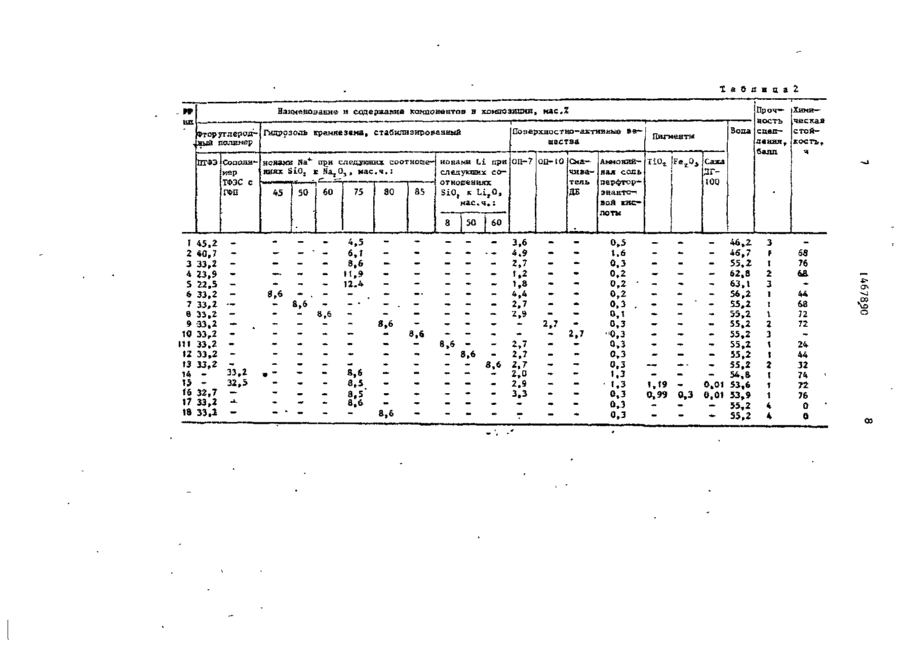

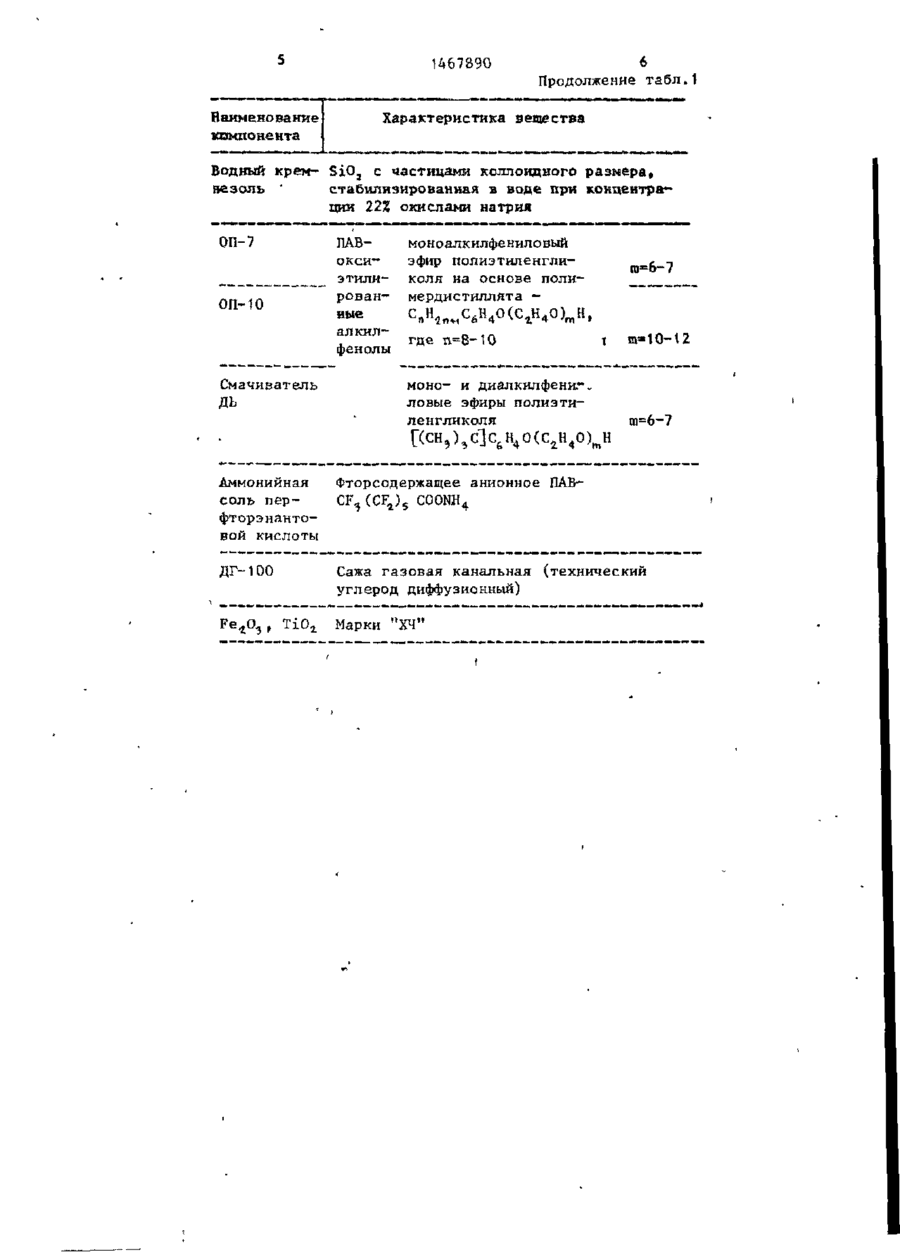

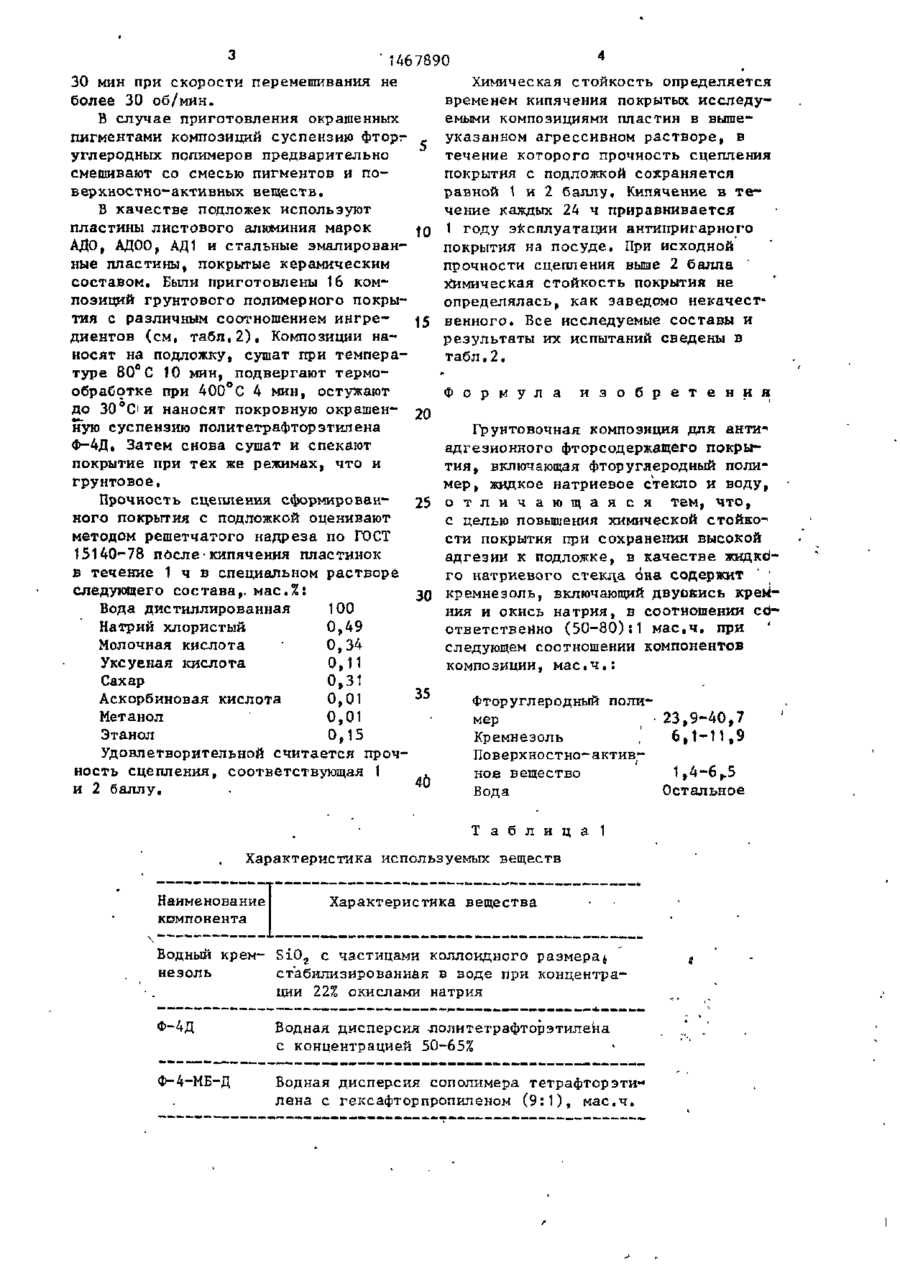

Изобретение относится к с о с т а вам на основе водных дисперсий фтороп л а с т о в , предназначенных для получения антиадгезионного фторсодержащего покрытия, и может быть использовано в химической, машиностроительной, п и щевой промышленностях, а также при производстве металлоизделий с а н т и пригарными покрытиями. Изобретение позволяет увеличить химическую с т о й к о с т ь покрытия, полученного на о с н о ве предлагаемого с о с т а в а , до 72-76 Ч при сохранении высокой а д г е з и и к п о д ложке 1-2 б а л л а з а счет т о г о , ч т о грунтовочная композиция содержит л фторуглеродный полимер, п о в е р х н о с т н о активное вещество, воду и жидкое натриевое стекло с соотношением в нем двуокиси кремния к окислу н а т р и я , равном ( 5 0 - 8 0 ) : 1 м а с . ч . , и следующем соотношении компонентов композиции, мас.%: фторуглеродный полимер 2 3 , 9 4 0 , 7 , жидкое н а т р и е в о е стекло 6 , 1 1 1 , 9 , п о в е р х н о с т н о - а к т и в н о е вещество 1,4-6,5, вода - остальное. 1 Изобретение относится* к составам на основе водных дисперсий фторопластов, предназначенных для получения антиадгезионног.о покрытия, и может быть использовано в химической, машиностроительной, пищевой промышленностях, а также при производстве металлоизделий с антипригарными покрытиями. Целью изобретения является повышение химической стойкости покрытия при сохранении высокой прочности сцепления его с подложкой. Изобретение иллюстрируется следующими примерами. Для получения композиций в качестве фторуглеродных полимеров используют водные суспенг 11-89 зии ПТФЭ марки Ф-4Д или сополимера тетрафторэтилена (ТФЭ) с гексафтор~ пропиленом (ГФП) в соотношении мас.ч, 9:1 марки Ф-4,-МБ-Д, _ в В качестве гидрозоля кремнезема используют водный кремнеэоль. Расчеты делают по сухому весу. В качестве поверхностно-активных веществ используют и учитывают входящие в состав суспензии 0П-7, ОП-10, смачиватель ДБ и аммонийную соль перфторэнантовой кислоты. В качестве пигментов используют двуокись титана, окись железа и газо™вую сажу ДГ-100, Водные суспензии фторуглеродных полимеров перемешивают с водным кремнезолем в течение 10 30 3 • 1467890 30 мин при скорости перемешивания не Химическая стойкость определяется более 30 об/мин. временем кипячения покрытых исследуВ случае приготовления окрашенных емыми композициями пластин в вышепигментами композиций суспензию фторг указанном агрессивном растворе, в углеродных полимеров предварительно течение которого прочность сцепления смешивают со смесью пигментов и попокрытия с подложкой сохраняется верхностно-активных веществ. равной 1 и 2 баллу. Кипячение в теВ качестве подложек используют чение каждых 24 ч приравнивается пластины листового алюминия марок 10 1 году эксплуатации антипригарного АДО, АДОО, АД1 и стальные эмалированпокрытия на посуде. При исходной ные пластины, покрытые керамическим прочности сцепления выше 2 балла составом. Были приготовлены 16 комхимическая стойкость покрытия не позиций грунтового полимерного покрыопределялась, как заведомо некачесттия с различным соотношением ингре15 венного. Все исследуемые составы и диентов (см. табл.2). Композиции нарезультаты их испытаний сведены в носят на подложку, сушат при температабл.2, туре 80°С 10 мин, подвергают термообработке при 400°С 4 мин, остужают Ф о р м у л а и з о б р е т е н и я до 30 о С'и наносят покровную окрашен20 ную суспензию политетрафторэтилена Грунтовочная композиция для антиФ-4Д, Затем снова сушат и спекают адгезионного фторсодержащего покрыпокрытие при тех же режимах, что и тия, включающая фторуглеродный полигрунтовое. мер, жидкое натриевое стекло и воду, Прочность сцепления сформировантем, что, 25 о т л и ч а ю щ а я с я ного покрытия с подложкой оценивают с целью повышения химической стойкометодом решетчатого надреза по ГОСТ сти покрытия при сохранении высокой 15140-78 после-кипячения пластинок адгезии к подложке, в качестве жидкЬв течение 1 ч в специальном растворе го натриевого стекда бна содержит ' ' следующего состава,, мас.%: 30 кремнезоль, включающий двуокись кремния и окись натрия, в соотношении cdВода дистиллированная 100 ответственно (50-80):1 мас.ч. при ' Натрий хлористый 0,49 следующем соотношении компонентов Молочная кислота ' 0,34 компо зиции, м а е . ч , : Уксуеная кислота 0,11 Сахар 0,31 35 Аскорбиновая кислота 0,01 Фторуглеродный полиМетанол ' 0,01 мер • 23,9-40,7 Этанол 0,15 Кремнезоль , 6,1-11,9 Удовлетворительной считается прочПоверхностно-активность сцепления, соответствующая 1 ное вещество 1,4-6 ,.5 4U и 2 баллу. Вода Остальное Т а б л и ц а 1 Характеристика используемых веществ Наименование компонента Характеристика вещества Водный крем- SiO2 с частицами коллоидного размера* незоль стабилизированная в воде при концентрации 22% окислами натрия Ф-4Д Водная дисперсия -политетрафторэтилена с концентрацией 50-65% Ф-4-МБ-Д Водная дисперсия сополимера тетрафторэтилена с гексафторпропиленом ( 9 : 1 ) , мас.ч. 1467890 Наименование кпмпонента Продолжение табл.1 Характеристика вещества Водный крем- SiO 2 с частицами коллоидного размера» дезоль ' стабилизированная в воде при концентрации 22% окислами натрия 0П-7 ПАВоксиэтилированалкилфенолы 01ЫО Смачиватель дь моноалкилфениловый эфир полиэтиленгликоля на основе полимердистиллята где п=Б-10 моно- и диалкилфениг. ловые эфиры полиэтиленгликоля га=6-7 t т=10-12 т=6-7 Аммонийная соль перфторэнантовой кислоты Фторсодержащее анионное ПАВCF^CCF^),- C00NH 4 ДГ-100 Сажа газовая канальная (технический углерод диффузионный) Fe 4 O 3 t ТІ0 2 Марки "ХЧ1 Т а б л н ц з 2 Прочность Вода сцепления, балл Наименование и содержание компонентов в композиция, мас.Х НЕ їторутлєрод1 ный нолинер ЇЇозерхностиа-актизньда щества Гндрозо.ть кремнезема, стабилизированный соотноше-| нйях SiO. к N a z 0 3 , м а с . ч . і кер ТОЭС С 60 75 80 50 ПТФЭ Сополи- ионами Яа"*" при ел 4,5 6.1 8,6 11,9 12.4 4 23,9 5 22,5 6 7 8 9 10 111 12 13 14 13 *6 17 33,2 33,2 33,2 33,2 33,2 33,2 33,2 33,2 32,7 33,2 18 33 Л 8,6 - 8,6 8,6 — _ _ — — — 8,6 8,6 - 8,6 3,6 8,5 8,5 8,6 8,6 Сажа ДГ100 60 3,6 4.9 3,6 0*5 1.6 0.3 0,2 0,2 0,2 0.3 2,7 1,2 1,8 4,4 2,7 2,9 8,6 33,2 32,5 Пигменты новами Li при ОП-7 ОП-І0 Сма- Аютоний— следующих с о чива- нал соль отношениях тель перфтор— SiOj к LijO энанто-' да масч.: вой кнеяоты 50 t 45,2 2 «0,7 3 33,2 ве Химическая стойкость, ч 2,7 2,7 2,7 2,0 2.9 3,3 2,7 - 2,7 оз ! '0,3 0,3 0.3 0,3 1.3 1.3 0,3 03 , 03 , — - _ — T.I9 0,99 0,3 0,01 0,01 46,2 46,7 55,2 62,8 63, t 56,2 55.2 55,2 55,2 55,2 55,2 55,2 55,2 54,а 51,6 53,9 55,2 55,2 3 f 1 2 3 I 1 1 2 3 \ \ 2 \ 1 1 4 4 68 76 6£ 44 63 72 72 24 44 32 74 72 76 0 а ON 00 1467890 Редактор Н,Козлова Составитель О.Татур Техред Л.Сердюкова Корректор В„Романенко Заказ 399/ДСП Тираж 430 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
