Спосіб лікування облітеруючих уражень судин кінцівок та пристрій для його здійснення

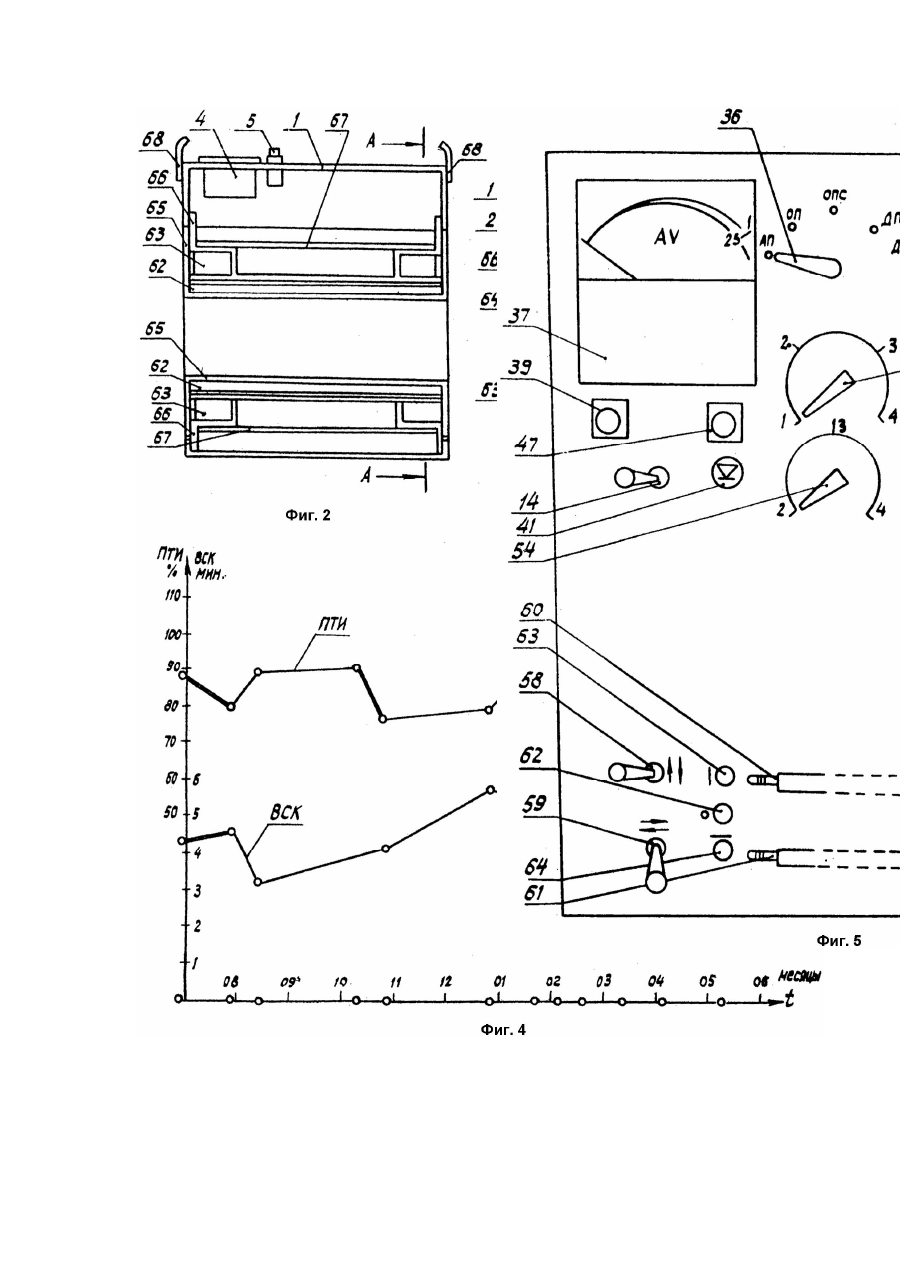

Изобретение относится к области медицины и может быть использовано в стационарных, амбулаторных и домашних условиях. Известны традиционные медикаментозные способы лечения облитерирующих поражений сосудов в конечностей [1] и дополнительные способы лечения [2] путем воздействия на ткани конечностей электромагнитным полем, например, с помощью известного аппарата "Полюс-1" [3], содержащего связанные между собой источник питания, процедурные часы, переключатель изменения интенсивности магнитного потока, формирователь переменных рабочих напряжений синусоидальных промышленной частоты, формирователь рабочих напряжений однополупериодных, формирователь режимов лечения, встроенные визуальные индикаторы наличия магнитного потока и индукторыэлектромагниты, закрепленные на подвижных кронштейнах, положение которых фиксируется. Известен способ лечения облитерирующих поражений сосудов конечностей, при котором на ткани конечности воздействуют переменным магнитным потоком повышенной частоты. Этот способ реализуется применением аппарата "Полюс-101" [4] (А.с. СССР №676286, Мкл. A61N1/42), содержащим связанные между собой источник питания, процедурные часы, переключатель изменения интенсивности магнитного потока, формирователь переменных синусоидальных рабочих напряжений повышенной частоты (1000 ± 100Гц, 700 ± 100Гц), формирователь режимов лечения, встроенные визуальные индикаторы наличия магнитного потока и индукторы-соленоиды, укрепленные на подвижных стойках, с возможностью фиксации наклона соленоида в любом положением от 0° до 360 (принят за прототип). Недостатком известных способов лечения является то, что воздействие на ткани переменным симметричным магнитным потоком повышенной частоты, в том числе и круглосуточно-действующими электромагнитными полями 64 и СВЧ радиотелепередач, РЛС и средств спутниковой связи, приводит к утрате естественной намагниченности тканей от магнитного поля Земли, они становятся магнитнонейтральными, когда возникают изменения в структуре тканей, в составе, свойствах и "магнитной памяти" жидких компонентов и нарушается нормальное функционирование всех органов, последствия которого - появление различных заболеваний и, в частности, поражения сосудов конечностей. Поэтому воздействие на ткани переменным магнитным потоком с симметричными амплитудами, в чистом виде, неоправдано, так как оно неэффективно, мало приносит пользы, а подчас и вредит здоровью и лечению. Воздействие на ткани однополупериодным магнитным потоком обеспечивает намагничивание тканей, но слабое, непрочное и требует большого времени на процедуру - 20 - 30 минут на одной конечности. Несмотря на ограниченность видов магнитных потоков, применяемых в известных способах лечения, сами аппараты сложны по устройству ("ПОЛЮС-1" содержит более 70 комплектующих, "ПОЛЮС-101" - более 180), регулировкам и ненадежны в эксплуатации, особенно "ПОЛЮС101", в котором используется резонанс напряжений, достигающих на обмотках индукторов-соленоидов значений более 400В и приводящих к разогреву и оплавлениям пластиковых корпусов комплектующих. Исходя из вышеизложенного важнейшей задачей является совершенствование способов и средств лечения посредством повышения эффективности управления физиологическими процессами в тканях для повышения качества лечения. Решение этой задачи достигается тем, что в известные способы лечения облитерирующих поражений сосудов конечностей переменным симметричным и однополупериодным магнитными потоками с изменением их интенсивности и режимов лечения дополнительно введено комплексное лечение последовательным воздействием на ткани конечностей: переменным магнитным потоком с плавно регулируемой асимметрией амплитуд, двухполупериодным магнитным потоком и магнитными потоками со сниженной пульсацией амплитуд одно и двухполупериодными, которые направлены вдоль и перпендикулярно к продольной оси конечности, при этом допустимо дискретное изменение направления магнитных потоков соответственно на 180° и через каждые 45° в любую сторону. Обеспечить формирование всех видов магнитных потоков, необходимых для лечения комплексным способом ни один из известных аппаратов [3, 4] не может, поэтому предлагается новое техническое решение: в устройство, содержащее связанные между собой источник питания, процедурные часы, переключатель изменения интенсивности магнитного потока, формирователь переменных синусоидальных рабочих напряжений, формирователь режимов лечения, встроенные визуальные индикаторыналичия магнитного потока и индукторысоленоиды, дополнительно введены связанные между собой формирователь переменных рабочих напряжений с плавной регулировкой асимметрии амплитуд, формирователь пульсирующих однополупериодных рабочих напряжений, формирователь однополупериодных рабочих напряжений и токов со сниженной пульсацией, формирователь пульсирующих двухполупериодных рабочих напряжений, формирователь двухполупериодных рабочих напряжений и токов со сниженной пульсацией и манипулятор дискретного изменения направления магнитных потоков индукторов-соленоидов, которые закреплены в общем корпусе вдоль и перпендикулярно к продольной оси общего корпуса, соответственно на 180° и через каждые 45° в любую сторону, при этом функции индикатора рабочих напряжений и токов, индикатора наличии магнитного потока и индикатора режимов лечения выполняет, дополнительно введенный также, измерительный стрелочный прибор. Таким образом, суть предлагаемого способа лечения заключается в плавном выведении тканей и жидких компонентов организма из магнитнонейтрального состояния путем постепенного перемагничивания комплексным последовательным воздействием магнитных потоков, до состояния прочной устойчивой их намагниченности, когда элементарные магниты занимают положение, заданное направлением внешнего искусственного магнитного поля -вдоль его силовых линий. На фиг.1 показана принципиальная схема устройства; на фиг.2 - схема размещения основных узлов устройства, на фиг.3 - сечение А - А на фиг.2; на фиг.4 - графики изменения протромбинового индекса и времени свертывания крови; на фиг.5 вид панели управления. Устройство, представленное принципиальной схемой на фиг.1 содержит блок 1 управления и блок 2 индукторов-соленоидов; при этом блок 1 содержит источник питания 3, процедурные часы 4, переключатель 5 интенсивности магнитного потока, формирователь 6 вида рабочего напряжения, формирователь 7 визуальной индикации наличия магнитного потока и контроля рабочих токов и напряжений, формирователь 8 изменения режимов лечения, манипулятор 9 изменения направления магнитного потока. В источнике питания 3 имеется сетевой понижающий трансформатор 10, первичная обмотка которого содержит две идентичных секции 11 и 11а с отводами 12, 13 и 12а, 13а, соответственно, рассчитанными на напряжение 115/110В и 127В. Отводы секций первичной обмотки через контакты сетевого выключателяпереключателя 14, 14а контакты парных гнезд 15, 16, 17 и контакты перемычек 18, 19 связаны через предохранитель 20 с региональной сетью переменного напряжения. На схеме показано последовательное согласное подключение секции первичной обмотки трансформатора 10 перемычкой 18 через гнездо 16 к сети переменного тока напряжением 220 В. Перемычка 19 закреплена в холостом гнезде 21. Для переключения трансформатора 10 на сеть переменного тока с напряжением 127В или 115/110/В секции первичной обмотки соединяются параллельно - согласно перемычками 18 и 19 в гнездах 15 и 17. Входы и выходы гнезд 15, 16, 17, 21 перемычек 18, 19 и предохранитель 20 закрыты, в целях безопасности съемной технологической крышкой "П" из изолирующего материала, под мастичной пломбой. Вторичная понижающая обмотка трансформатора 10 содержит четыре идентичных, последовательно соединенных секции, с отводами 22, 23, 24, 25. Отводы 24, 23, 22 и начало обмотки связаны соответственно с "1", "2", "3" и "4" входами кнопочного переключателя 5, объединенные выходы которого связаны через первую пару контактов в процедурных часов 4 с входом формирователя 6. Начало вторичной обмотки связано также с входами телефонного излучателя 26 и второй пары контактов процедурных часов 4, выходы которых объединены и через конденсатор 27 связаны, с отводом 25 вторичной обмотки. Формирователь 6 содержит диоды 28, 29, 30, 31, 32; регистры 33, 34; конденсатор 35 и галетные переключатели 33, 36а на 5 положении. Входы первых трех положений переключателя 36 связаны с отводом 25 вторичной обмотки, входы 4 - го и 5 - го положений связаны с общей точкой входов диодов 29 и 30, выход переключателя 36 связан с выходом конденсатора 35. Общая точка соединения входа диода 28, резистора 33 и выхода диода 29 связана с выходом первой пары контактов процедурных часов 4, общая точка соединения выхода диода 30 и входа диода 31 связана с отводом 25 вторичной обмотки. Общая точка соединения выхода диода 31 и входа диода 32 связана с входом 4 - го положения переключателя 36а, его входы 3 - го и 5 - го положения объединены и связаны с выходом диода 32 и входом конденсатора 35. Контакт входа 2 - го положения переключателя 36а свободен, а его вход 1 - го положения связан с выходом резистора 34, вход которого связан с выходом резистора 33. Каждому положению переключателей 36 и 36а соответствует свой вид формирователя рабочего напряжения, а именно: 1 - му - переменного асимметричного - "АЛ", в составе диода 28 и резисторов 33, 34, с плавным изменением отношения амплитуд положительного и отрицательного полупериодов в пределах от 1 : 1 до 4 : 1 регулировкой сопротивления резистора 34; 2 - му - однополупериодного пульсирующего - "ОП" - за счет разрыва связи между резистором 34 и диодом 28; 3 - му - однополупериодного со сниженной пульсацией - "ОПС" - за счет наличия связи диода 28 с входом емкостного фильтра на конденсаторе 35; 4 - му - двухполупериодного пульсирующего - "ДП" - за счет установления связей между выходами диодов 28, 31 и между выходом конденсатора 35 и входами диодов 29, 30; 5 - му - двухполупериодного со сниженной пульсацией "ДПС" - за счет возобновления непосредственной связи диода 28 с входом конденсатора 35. Объединенный выход диода 28 и переключателя 36а формирователя 6 связан с входом формирователя 7, который содержит измерительный прибор 37 с резистором 38 шунта, связанный через нормально-замкнутые контакты кнопки 39 для измерения рабочего тока, а через нормально-разомкнутые контакты и резистор 40 для измерения рабочего напряжения. Выход резистора 38 связан с входом нормальнозамкнутого контакта кнопки 39, который связан с входом многоцелевого визуального индикатора на светодиоде 41 и резисторе 42 наличия рабочих токов и напряжений на выходе формирователя 6. Выходы резисторов 40 и 42 связаны через нормально-замкнутые контакты 43 формирователя 8 с входом резистора 44, который связан с контрольными гнездами-контактами 45 и 46 для подключения контрольно-измерительной аппаратуры, они закрыты съемной технологической крышкой "К" из изолирующего материала, под мастичной пломбой. Выход резистора 44 связан с выходами конденсатора 35 и переключателя 36 формирователя 6. Формирователь 8 содержит кнопку 47, автономный источник питания на диоде 48 и конденсаторе 49, выход которого связан с входом тактового генератора на транзисторах 50 и 51, резисторах 52, 53, 54, конденсаторе 55, реле 56 и диоде 57, шунтирующем обмотку реле 56. Нагрузкой тактового генератора является реле 56, вход которого связан с коллектором транзистора 51, а через резисторы 53, 54 и конденсатор 55 в цепи обратной связи - с базой транзистора 50 и выходом резистора 52 начального базового. смещения. Коллектор транзистора 50 и база транзистора 51 связаны непосредственно. Вход резистора 52 и эмиттер транзистора 51 связаны с выходом диода 48 и входом конденсатора 49, выход которого, эмиттер транзистора 50 и выход реле 56 связаны с отводом 25, а вход кнопки 47 связан с отводом 23 вторичной обмотки трансформатора 10. При работе формирователя 8 в прерывисто-импульсном режиме длительность посылок и пауз тактового генератора регулируются изменением постоянной времени в цепи зарядаразряда конденсатора 55 посредством изменения величины сопротивления резистора 54. Индикатором работы при этом служит периодическое включение светодиода 41, связанного через резистор 42, с входом исполнительной контактной группы 43 реле 56. Выход резистора 38 шунта и контакта кнопки 39 формирователя 7 связаны с первыми входами манипулятора 9 на выключателях-переключателях 58, 59, вторые входы которых связаны через контактную группу 43 и резистор 44 с объединенным выходом переключателя 36 и конденсатора 35, являющимся общим "минусом" формирователя 6. Раздельные выходы выключателей-переключателей 58, 59 связаны с разъемами 60, 61 с помощью которых к блоку 1 подключены входы обмоток индукторовсоленоидов 62, 63, 64 блока 2. Соленоиды блока 2 находятся в одном общем цилиндрическом полом корпусе 65. Обмотки соленоидов 63 и 64 выполнены идентичными парными секциями в окнах полых каркасов 66. Для уменьшения рассеивания магнитных потоков соленоидов они закрыты магнитным экраном 67. Входные разъемы обмоток соленоидов 62, 63 и 64 закреплены на передней панели блока 1 (фиг.5) и содержат соответствующую маркировку: "0", "1" "". Для удобства переноски устройство снабжено ручкой 68. Буквенные обозначения: АП - асимметричный переменный магнитный поток; ОП однополулериодный пульсирующий магнитный поток; ОПС - однополупериодный магнитный поток с сниженной пульсацией; ДП - двухполупериодный магнитный поток; ДПС - двухполупериодный магнитный поток с сниженной пульсацией; ПТИ протромбиновый индекс, ВСК время свертываемости крови; t - месяцы в год исследования. На фигурах чертежа и в тексте позиции с индексом "а" (14а, 36а) относятся к одновременномувключению с переключателями 14 и 36. Перед осуществлением лечебного процесса производится подготовка устройства к действию следующим образом: 1. Проверить наличие и исправность пломб на крышках "П" и "К", при их нарушениях проверить предохранитель 20, перемычки 16, 19 в гнездах 15, 16; 17, 21 на соответствие сетевому напряжению. 2. Установить органы управления на передней панели блока 1 в положение: - сетевой выключатель-переключатель 14 (14а) "меньше - выключено - больше" в положение "Выключено"; - кнопочный переключатель 5 "Интенсивность" в положение "1"; - переключатель 36 (36а) "Магнитный поток" в положение "АП"; - резистор 34 "Асимметрия" в положение "1"; - кнопка 39 "Напряжение" в положение "Выключено"; - кнопка 47 "Импульсы" в положение "Выключено"; - резистор 54 "Длительность посылок" в положение "Безразлично"; выключатели-переключатели 58, 59 "Направление магнитного потока" в положение "Нейтрально" ("Выключено"); - процедурные часы 4 в положение "Выключено". 3. Подключить кабельные разъемы 60 и 61 на входные разъемы соленоидов 63 и 64, или только разъем 60 на входной разъем 62. Проверка работоспособности: 1. Подключить прибор к сети питания. 2. Включить сетевой выключатель 14 (14а) в положение "Меньше" (на большее число витков первичной обмотки трансформатора 10) - должен звучать сигнал телефона 26 об окончании процедуры. 3. Поворотом ручки процедурных часов вправо завести часы на 5 минут - сигнал выключается и включается светодиод 41 - индикатор наличия рабочего напряжения на выходе формирователя 6 и на входах манипулятора 9. 4. Поворотом вправо (влево) ручки резистора 34 "Асимметрия", только при положении переключателя 36 (36а) "Магнитный поток" - на "АП" проверить наличие, изменения и соответствие стороны (направления) отработки стрелкой прибора 37 переменного асимметричного рабочего напряжения кратковременным включением кнопки 39 "напряжение" на всех уровнях интенсивности "1", "2", "3", "4". 5. Проверить наличие рабочих напряжений по прибору 37 на остальных положениях переключателя 36 (36а) "Магнитный поток": "ОП", "ОПС", "ДП", "ДПС" при всех уровнях интенсивности: "1", "2", "3", "4" - напряжения должны соответственно возрастать. 6. Включить переключатели 58, 59 "Направление М/П" в любую сторону - вместе и порознь, с изменением уровней интенсивности, при всех видах магнитного потока "АП", "ОП", "ОПС", "ДП", "ДПС" и наблюдать изменения рабочих токов по прибору 37, при этом включение одновременно двух соленоидов вызывает рост рабочего тока в 2 раза, а одного - снижение рабочего тока вдвое; 7. Включить кнопку 47 "Импульсы" и наблюдать периодическое включение и выключение светодиода 41 - индикатора работы устройства в прерывисто-импульсном режиме лечения, поворотом ручки резистора 54 "Длительность посылок" вправо (влево) убедиться в изменении длительности посылок и пауз рабочего тока в соленоидах, одновременно проверить соответствующую реакцию стрелки прибора 37, работающего в данном случае как индикатор наличия магнитного потока; выключить кнопку 47 и по сигналу телефона 26 об окончании процедуры (времени 5мин, установленном при заводе часов по п.3) выключить переключатели 58, 59 "Направление М/п", сетевой переключатель 14 (14а) и другие органы управления в исходное положение устройство проверено на работоспособность и готово к применению, без предварительного прогрева элементов схемы. Схема подключения прибора 37 позволяет использовать его не только в качестве стрелочного индикатора наличия магнитного потока и измерителя рабочих токов и напряжений, но и как индикатора изменения сетевого напряжения, для чего шкала прибора содержит специальный сектор допустимых пределов его отклонений. При выходе стрелки прибора за пределы сектора, простым переключением входов сетевого переключателя 14 (14а) на большее или меньшее число витков первичной обмотки трансформатора 10 производят возврат стрелки прибора в сектор, т.е. стабилизируют рабочее напряжение на выходе формирователя 6, для чего выполняют периодические манипуляции сетевым переключателем 14 (14а) и кнопкой 39 "Напряжение" на установке переключателя 36 (36а) "Магнитный поток" в положении "ДПС". Постоянство взаимного расположения индукторов-соленоидов и стабилизация рабочих напряжений для их питания вызывает и стабилизацию рабочих токов по обмоткам соленоидов, что обеспечивает и стабилизацию параметров магнитного потока, повышает качество и достоверность ожидаемого результата, проводимых лечебных процедур, упрощает работы по проверке и обслуживанию устройства своими силами, позволяет применить устройство для проведения научно-исследовательских работе накоплением необходимых материалов по результатам лечения. Пример осуществления способа. Обслуживание устройства при лечебной процедуре, проводимой на ноге (руке) пациента, заключается в выполнении манипуляции с органами управления на передней панели блока 1 по временным звуковым сигналам процедурных часов об окончании установленного ранее промежутка времени согласно требованиям процедурного назначения врача и наблюдении (контроле) за показаниями измерительного прибора и светодиодного индикатора режимов лечения. Практическое применение устройства подтверждает то, что лучшие результаты лечения достигнуты при последовательном сочетании воздействия магнитных потоков с преобладанием положительного их направления, по схеме: АП + ОП + ОПС + ДП + ДПС сеансами по 15 - 20 минут ежедневно на одну конечность, с соответствующим распределением времени действия каждого магнитного потока, в минутах, например: 1 + 2 + 4 + 4 + 4, или 1+2+3+4+5. Такое сочетание по виду и времени воздействия магнитных потоков вызвано необходимостью мягкого вхождения в магнитно-нейтральное состояние тканей и жидких компонентов, в физиологические процессы, протекающие в них -в начальный период намагничивания, более активным намагничиванием - в середине сеанса, курса лечения и прочным закреплением состояния намагниченности - в конце сеанса, курса лечения, при этом воздействие каждого вида магнитного потока производится в первую половину отведенного ему времени в непрерывном - менее активном режиме, а во вторую половину времени в прерывисто-импульсном, более активном режиме, чем и достигается повышение эффективности управления физиологическими процессами, повышение качества и эффективности лечения, а также сокращение времени лечебной процедуры, т.к. в данном случае активность воздействия комплексом магнитных потоков выше в 1,5 - 2 раза активности воздействия магнитным потоком только однополупериодным или синусоидальным в известных способах лечения аппаратами "Полюс1" или "Полюс-101". Первые два сеанса проводятся с интенсивностью воздействия магнитного потока на уровне "1" и "2" - 0,25 и 0,5 от максимальной интенсивности, последующие сеансы лечения - на уровнях "3" и "4" - 0,75 и 1,0 - максимальной интенсивности В зависимости от показаний анализа крови, протромбиновый индекс (ПТИ) в %%, время свертывания крови (ВСК) в минутах и др., самочувствия пациента и наблюдений врача количество сеансов курса лечения может назначаться от 15 до 20. Сеансы лечения с индуктором 62 и индукторами 63, 64 или их комбинации чередуются через день. За положительное направление магнитного потока принято: от стопы, кисти к голове - для индуктора 62, для индуктора 63 снизу вверх; для индуктора 64 - слева направо, - если смотреть на лицо пациента и переднюю панель блока 1. Направление магнитного потока заложено в принципиальной схеме устройства, монтаже комплектующих элементов и в правильном сочленении разъемов 60, 61 блока 1 с разъемами входов обмоток индукторов 62, 63 и 64. Выбор необходимого для лечения направления магнитного потока и его изменение на 180 градусов производится переключателем 58 для индукторов 62 и 63, а переключателем 59 для индуктора 64, для чего переключатели имеют (содержат) соответствующую маркировку: на принципиальной схеме устройства (фиг.1) и на передней панели блока 1 устройства (фиг.5). При работе с индукторами 63 и 64 направление результирующего магнитного потока может изменяться, задаваться дискретно через каждые 45° влево или вправо в любую сторону, для чего выполняют манипуляции обоими переключателями 58 и 59 до придания магнитному потоку необходимого фиксированного положения в вертикальной плоскости. Для придания результирующему магнитному потоку положения в пространстве с наклоном к продольной оси корпуса 65 блока 2 в вертикальной или горизонтальной плоскости, с целью проведения лечения в этом положении, необходимо подключить разъемы 60 и 61 блока 1 к входам разъемов индукторовсоленоидов 62 и 63, или 62 и 64, манипулируя при этом переключателями 58, 59 "Направление М/п", как указано выше. Все лечебные процедуры проводятся в положении пациента лежа и сидя с учетом направления магнитного поля Земли: голова пациента направлена к Северному полюсу, стопы, кисти - к Южному полюсу. Эффективность предлагаемого технического решения (способа лечения комплексным воздействием магнитных потоков) иллюстрирует таблице изменений ПТИ в % и ВСК в минутах за период лечения пациента с 30.06.92г. по 07.05.93г., составленная по денным лабораторных исследований проб крови на основании справок больницы №7 и 1472 ВМК госпиталя г.Севастополя, которые находятся в медицинских книжках (карточках) пациента: Для большей наглядности по данным таблицы составлен график (фиг.5), на оси абсцисс отложены месяцы и точками отмечены даты лабораторных исследований проб крови; на оси ординат отложены слева величины ПТИ от 50% до 110%, справа - величины ВСК от 1 минуты до 6мин. На графике по каждой дате проведения исследования проб крови, изображены точками значения ПТИ и ВСК, по которым выполнены диаграммы, при этом двойной линией изображены периоды проведения процедурного лечения, тремя курсами: 30.06 - 28.07.92г., 0,9 - 30.10.92г. и 16.02 10.03.93г., а одной линией изображены периоды времени контрольные между курсами лечения. Курсы лечения проводились, в соответствии с принятой методикой, по схеме: АЛ 1мин. + ОП 2мин. + ОПС 4мин. + ДП 4мин. + ДПС 4мин.; Режим: 0,5 непрерывно +0,5 прерывистоимпульсно. Длительность посылок: 2,0 - 4,0с, пауз 1,0 - 1,5с; Интенсивность: 3,4; Асимметрия: 3- 4; Индуктор: 63,64 + 62 + 63, 64 + 62 ... поочередно через день; Направление М/П: "1" и "®", поочередно на каждой ноге, охватывая за два сеанса стопу, голень и коленный сустав. Из диаграмм (фиг.5) следует: 1. Под воздействием комплекса магнитных потоков ПТИ Значительно снижается при каждом курсе лечения - 9%, 15% и 21% соответственно и затем удерживается в пределах нормы (80% - 100%) в течение 2 - 2,5 месяцев, в дальнейшем ПТИ резко возрастает, особенно а холодное время года, и требуется повторное, новое проведение лечебного курса с помощью предлагаемого устройства. 2. Среднее значение ВСК удерживается в пределах нормы (3 - 5мин) с незначительными отклонениями в большую сторону в холодное время года. На протяжении всего периода лечения облитерирующего атеросклероза сосудов нижних конечностей пациент не принимал никаких лекарственных средств, однако после проведения каждого курса лечения комплексным способом самочувствие улучшалось, передвижение пациента становилось более свободным и легким, наступало облегчение в мышцах ног, они не так быстро устают за счет повышения активности кровообращения по сосудам конечностей. Таким образом, эффективные результаты лечения комплексным способом магнитотерапии в сочетании магнитных потоков, с преобладанием положительно направленных, по схеме: АП + ОП + ОПС + ДП + ДПС подтверждают пригодность его для лечения облитерирующих поражений сосудов конечностей даже без применения лекарственных средств, подтверждают возможность и необходимость его внедрения и распространения в медицинской практике. Предлагаемый комплексный способ выгодно отличается от известных своей активностью воздействия и высокой эффективностью лечения, а устройство для его осуществления - своей простотой изготовления, компактностью, разнообразием формирования видов магнитных потоков и высокой надежностью при эксплуатации и самообслуживании (работа по проверке, регулировкам и настройке). Использование изобретения вносит большой вклад в лечение облитерирующих поражений сосудов конечностей, присущих людям пожилого возраста, простота комплексного способа лечения и устройства для его осуществления доступны для индивидуального пользования каждым из них.
