Машина для збирання гички цукрового буряка

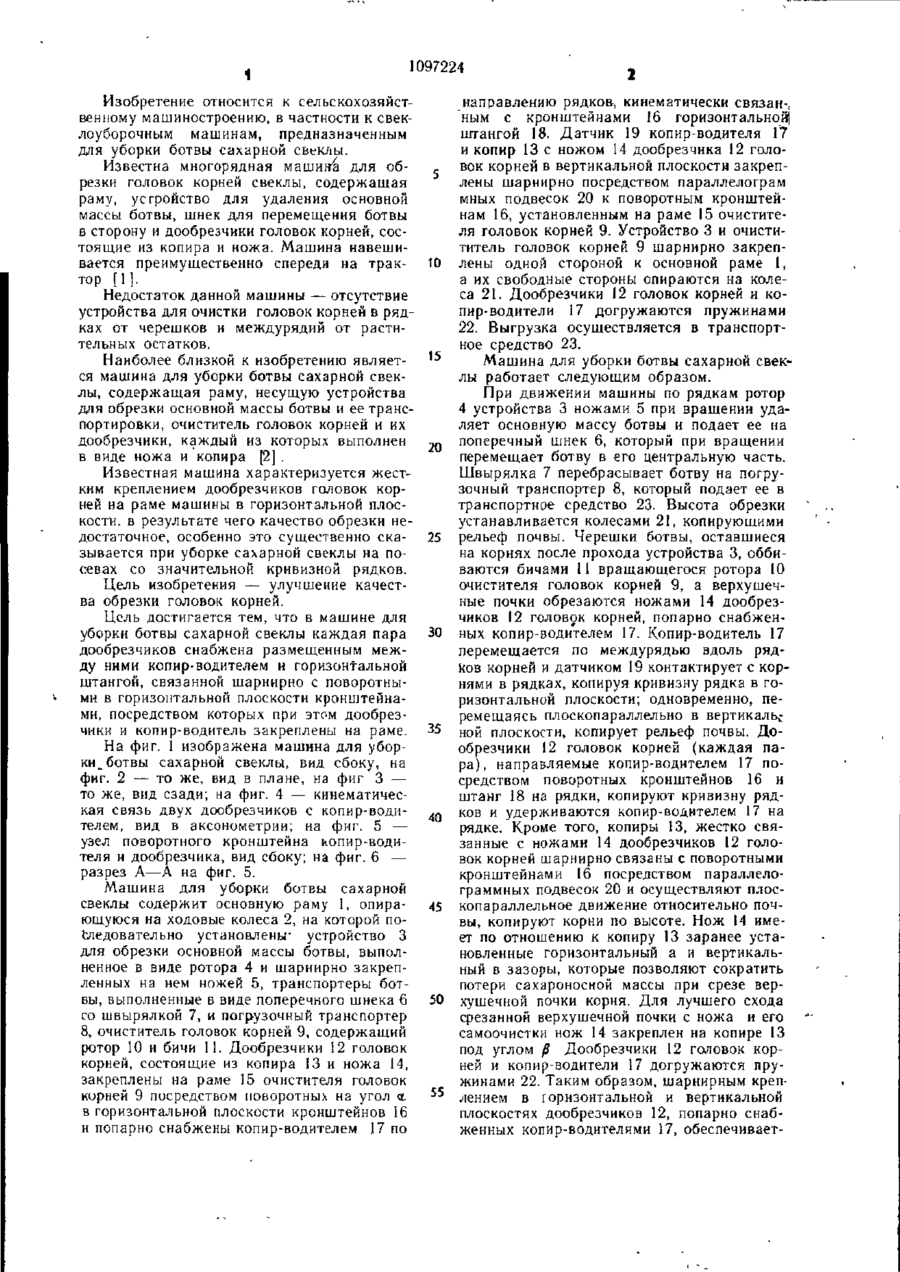

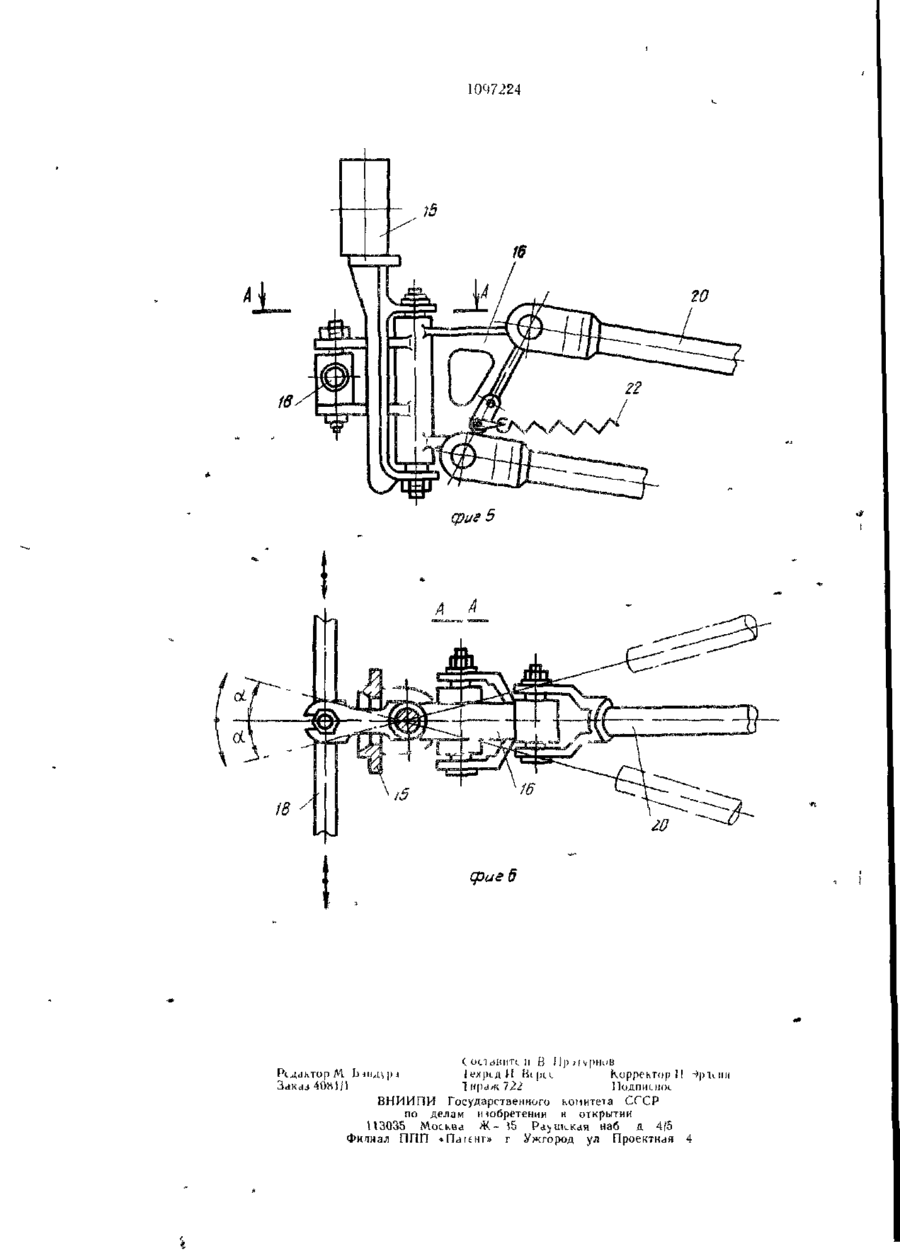

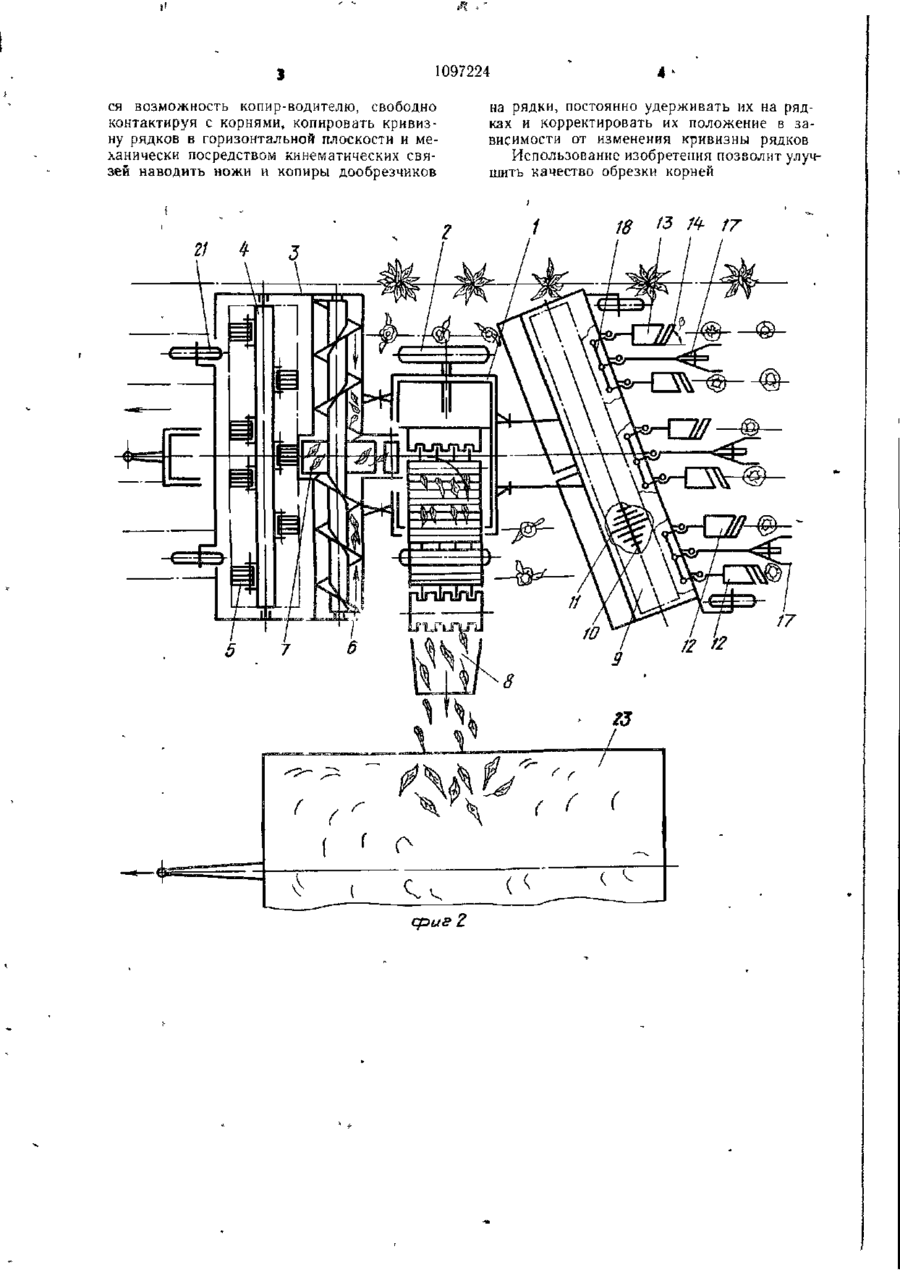

МАШИНА ДЛЯ УБОРКИ БОТ ВЫ САХАРНОЙ СВЕКЛЫ, содержащая раму, несущую устройства для обрезки основной массы ботвы и ее транспортировки, очиститель головок корней и их дообрезчики, каждый из которых выполнен в виде ножа и копира, отличающаяся тем, чго, с целью улучшения качества обрезки головок корней, каждая пара дообрезчикоо снабжена размещенным между ними tumnp-водчтелем и горизонтальной штангой, связанной шармирно с поворотными в юризонтальной плоскости кронштейнами, посредством которых при этом дообрезчики и копир-водитель закреплены на раме. (рае. і 1 1097224 Изобретение относится к сельскохозяйственному машиностроению, в частности к свеклоуборочным машинам, предназначенным для уборки ботвы сахарной свеклы. Известна многорядная машині для обрезки головок корней свеклы, содержащая раму, устройство для удаления основной массы ботвы, шнек для перемещения ботвы в сторону и дообрезчики головок корней, состоящие из копира и ножа. Машина навешивается преимущественно спереди на трактор [1]. Недостаток данной машины — отсутствие устройства для очистки головок корней в рядках от черешков и междурядий от растительных остатков. Наиболее близкой к изобретению является машина для уборки ботвы сахарной свеклы, содержащая раму, несущую устройства для обрезки основной массы ботвы и ее транспортировки, очиститель головок корней и их дообрезчики, каждый из которых выполнен в виде ножа и копира [2] . Известная машина характеризуется жестким креплением дообрезчиков головок корней на раме машины в горизонтальной плоскости, в результате чего качество обрезки недостаточное, особенно это существенно сказывается при уборке сахарной свеклы на посевах со значительной кривизной рядков. Цель изобретения — улучшение качества обрезки головок корней. Цель достигается тем, что в машине для уборки ботвы сахарной свеклы каждая пара дообрезчиков снабжена размещенным между ними копир-водителем и горизонтальной штангой, связанной шарнирно с поворотными в горизонтальной плоскости кронштейнами, посредством которых при этом дообрезчики и копир-водитель закреплены на раме. На фиг. І изображена машина для уборки^ ботвы сахарной свеклы, вид сбоку, на фиг. 2 — то же, вид в плане, на фиг 3 — то же, вид сзади; на фиг. 4 — кинематическая связь двух дообрезчиков с копир-водителем, вид в аксонометрии; на фиг. 5 — узел поворотного кронштейна копир-водителя и дообрезчика, вид сбоку; на фиг. 6 — разрез А—А на фиг. 5. Машина для уборки ботвы сахарной свеклы содержит основную раму 1, опирающуюся на ходовые колеса 2, на которой последовательно установлены устройство 3 для обрезки основной массы ботвы, выполненное в виде ротора 4 и шарнирно закрепленных на нем ножей 5, транспортеры ботвы, выполненные в виде поперечного шнека 6 со швырялкой 7, и погрузочный транспортер 8, очиститель головок корней 9, содержащий ротор 10 и бичи 11. Дообрезчики 12 головок корней, состоящие из копира 13 и ножа 14, закреплены на раме 15 очистителя головок корней 9 посредством поворотные на угол л в горизонтальной плоскости кронштейнов 16 и попарно снабжены копир-водителем 17 по направлению рядков, кинематически связан-, ным с кронштейнами 16 горизонтальной} штангой 18. Датчик 19 копир-водителя 17 и копир 13 с ножом 14 дообрезчика 12 голо- вок корней в вертикальной плоскости закреплены шарнирно посредством параллелограм мных подвесок 20 к поворотным кронштейнам 16, установленным на раме 15 очистителя головок корней 9. Устройство 3 и очистититель головок корней 9 шарнирно закреп10 лены одной стороной к основной раме 1, а их свободные стороны опираются на колеса 21. Дообрезчики 12 головок корней и копир-водители 17 догружаются пружинами 22. Выгрузка осуществляется в транспортное средство 23. 15 Машина для уборки ботвы сахарной свеклы работает следующим образом. При движении машины по рядкам ротор 4 устройства 3 ножами 5 при вращении удаляет основную массу ботвы и подает ее на поперечный шнек 6, который при вращении 20 перемещает ботву в его центральную часть. Швырялка 7 перебрасывает ботву на погрузочный транспортер 8, который подает ее в транспортное средство 23. Высота обрезки устанавливается колесами 21, копирующими 25 рельеф почвы. Черешки ботвы, оставшиеся на корнях после прохода устройства 3, оббиваются бичами 11 вращающегося ротора 10 очистителя головок корней 9, а верхушечные почки обрезаются ножами 14 дообрезчиков 12 головок корней, попарно снабжен30 ных копир-водителем 17. Копир-водитель 17 перемещается по междурядью вдоль рядков корней и датчиком 19 контактирует с корнями в рядках, копируякривизну рядка в горизонтальной плоскости; одновременно, перемещаясь плоскопараллельно в вертикаль^ 35 ной плоскости, копирует рельеф почвы. Дообрезчики 12 головок корней (каждая пара), направляемые копир-водителем 17 посредством поворотных кронштейнов 16 и штанг 18 на рядки, копируют кривизну рядков и удерживаются копир-водителем 17 на 40 рядке. Кроме того, копиры 13, жестко связанные с ножами 14 дообрезчиков 12 головок корней шарнирно связаны с поворотными кронштейнами 16 посредством параллелограммных подвесок 20 и осуществляют плос45 копараллельное движение относительно почвы, копируют корни по высоте. Нож 14 имеет по отношению к копиру 13 заранее установленные горизонтальный а и вертикальный в зазоры, которые позволяют сократить потери сахароносной массы при срезе вер50 хушечной почки корня. Для лучшего схода срезанной верхушечной почки с ножа и его самоочистки нож 14 закреплен на копире 13 под углом § Дообрезчики 12 головок корней и копир-водители 17 догружаются пружинами 22. Таким образом, шарнирным креплением в горизонтальной и вертикальной плоскостях дообрезчиков 12, попарно снабженных копир-водителями 17, обеспечивает 1097224 ся возможность копир-водителю, свободно контактируя с корнями, копировать кривизну рядков в горизонтальной плоскости и механически посредством кинематических связей наводить ножи и копиры дообрезчиков на рядки, постоянно удерживать их на рядках и корректировать их положение в зависимости от изменения кривизны рядков Использование изобретения позволит улучшить качество обрезки корней 18 cpueZ & Я 17 1097224 1007224 20 фиг 5 фиг 6 (. O U c t H H T l I I В f l p i i V['Hi»B РідлкторМ I-niMVpJ і е х р і д И BijKL Корректор 11 Заказ 408) Л 1 ир^ж 722 Подписное В Н И И П И Государственного комитета СССР по делам изобретении и открытии 113035 Москвг Ж - Ї5 Paj-uiLKdH наб д 4/5 Филиал ППП «Паг^нг» г Ужгород ул FipoeKTHdS 4
