Гичкозбиральна машина

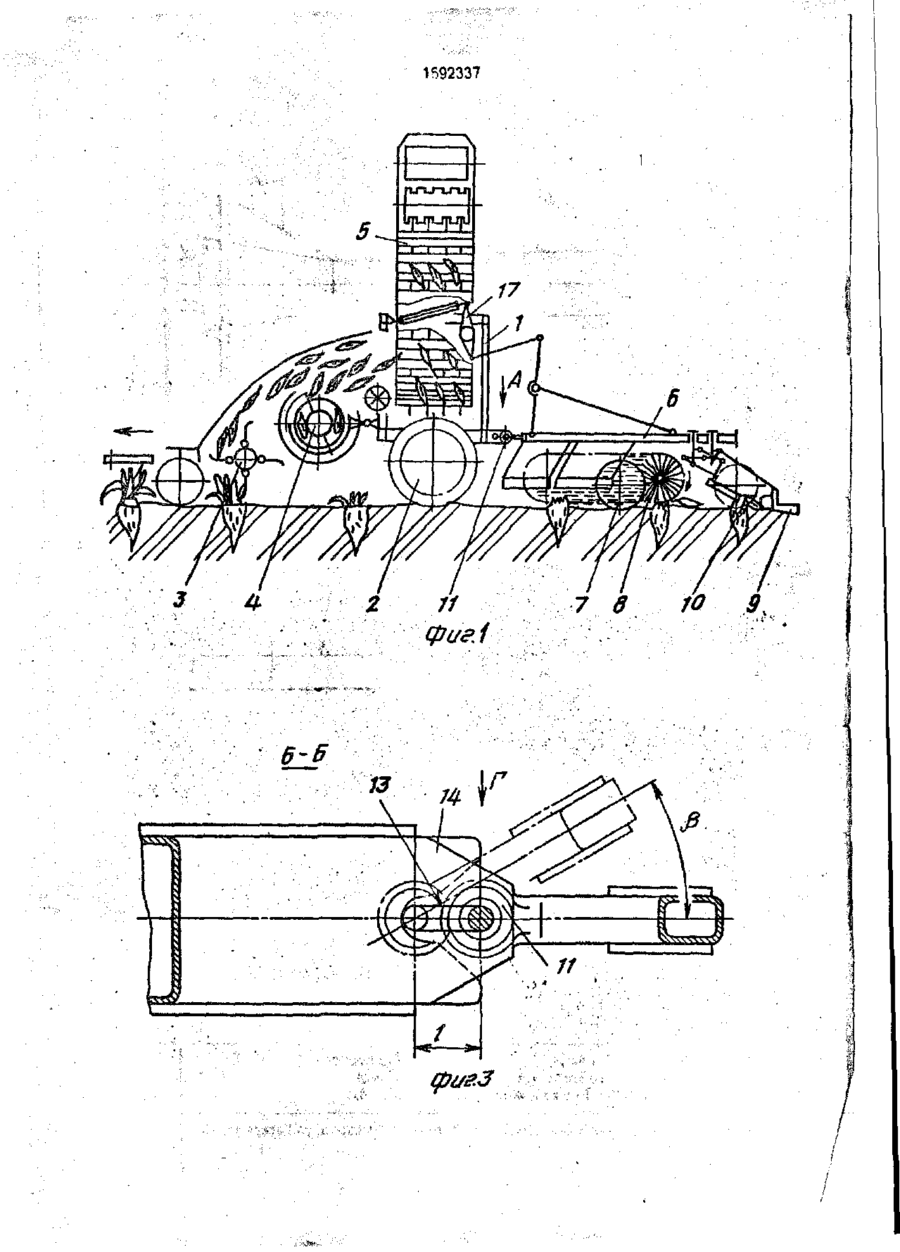

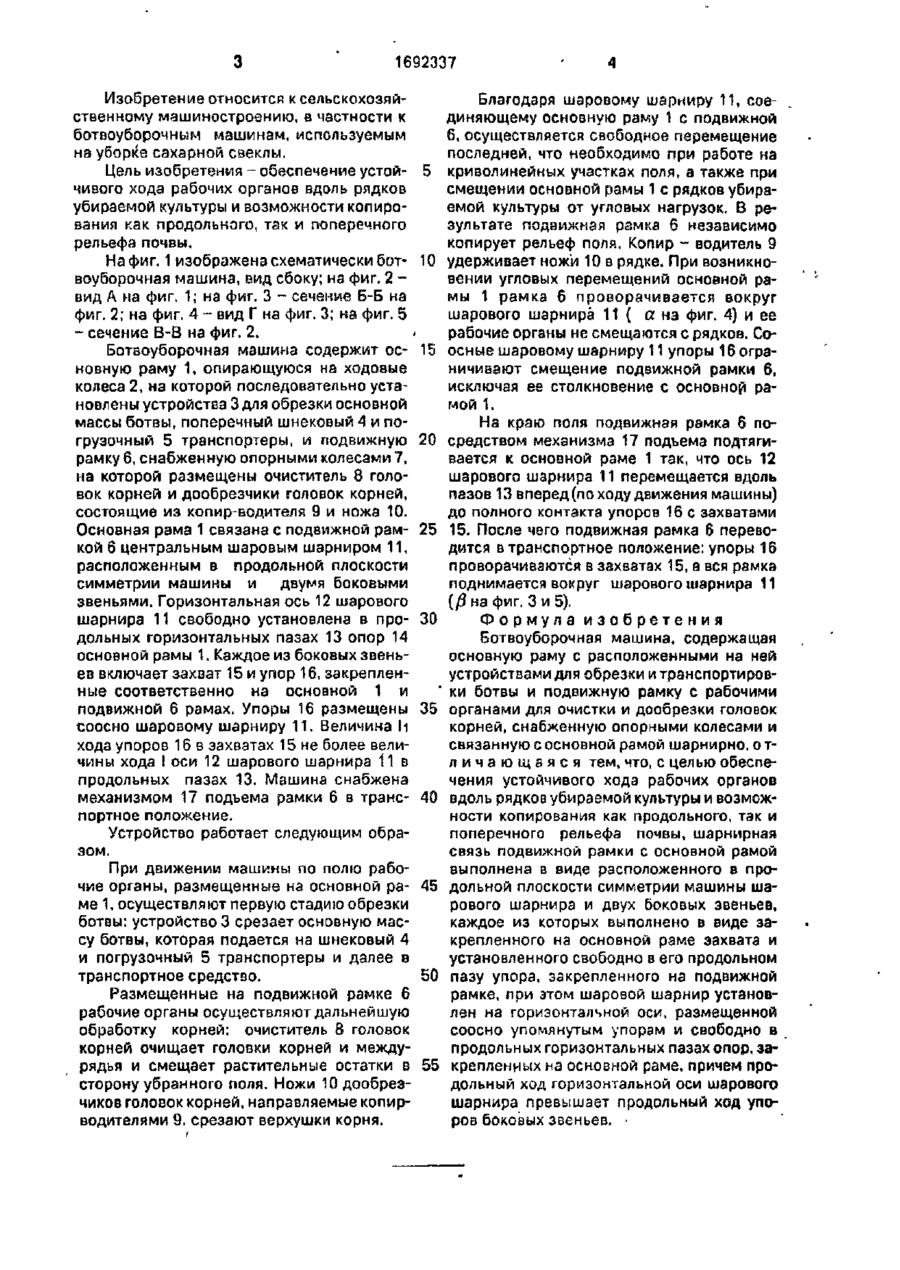

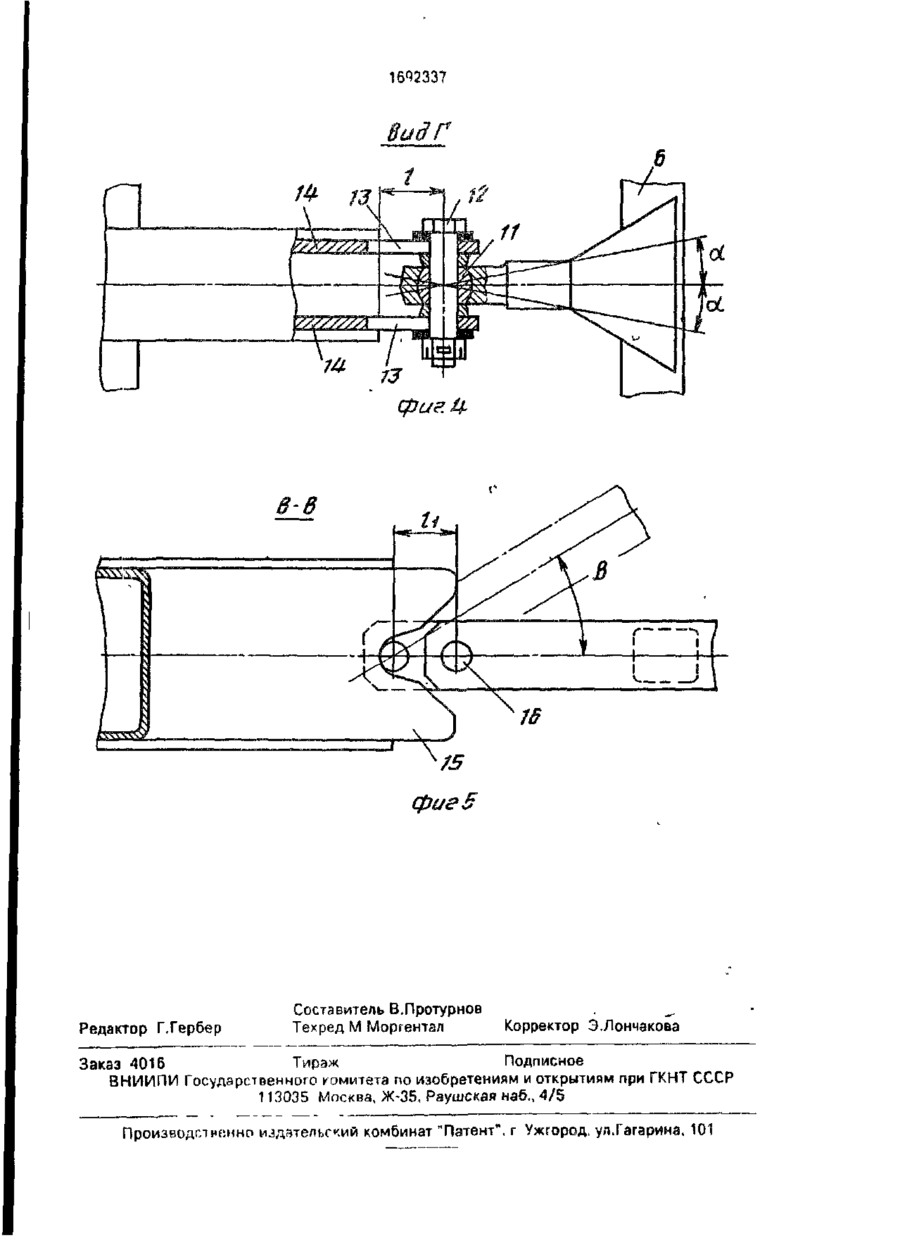

Изобретение относитсч к ботвоуборочным машинам. Цель изобретения - обеспечение устойчивого хода рабочих органов вдоль рядков убираемой культуры и возможности копирования как продольного, так и поперечного рельефа почвы. Ботвоуборочная машина содержит основную раму 1, несущую устройство для обрезки ботвы и поперечный шнековый и погрузочный транспортеры и связанную шарнирно с подвижной рамкой 6, несущей очиегтель голоаок корней, копир - водители и ножки. Шарнирная связь основной рамы 1 и подвижной рамки выполнена в виде центрального шарового шарнира 11 и двух боковых звеньев, каждое из которых содержит захват и упор, закрепленные соответственно на основной раме 1 и подвижной рамке 6. Шаровой шарнир 11 установлен на і оризонтальной оси 12, размещенной соосно с упорами 16 и свободно в продольных горизонтальных пазах опор 14, закрепленных на раме 1. При этом продольный ход оси 12 превышает продольный ход упороа 16. При рзботе машины совокупность шарнирно связанных элементов обеспечивает независимость копирования рельефа почвы основной рамой 1 и подвижной рамкой 6. 5 ил. явят С. Вид А ы Фиг ? \ к 1692337 Изобретение относится к сельскохозяйственному машиностроению, а частности к ботвоуборочным машинам, используемым на уборке сахарной свеклы, Цель изобретения - обеспечение устой- 5 чивого хода рабочих органов вдоль рядков убираемой культуры и возможности копирования как продольного, так и поперечного рельефа почвы. На фиг. 1 изображена схематически бот- 10 воуборочная машина, вид сбоку; на фиг. 2 вид А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - вид Г на фиг. 3; на фиг. 5 - сечение В-В на фиг. 2. Ботвоуборочная машина содержит ос- 15 новную раму 1, опирающуюся на ходовые колеса 2, на которой последовательно установлены устройства 3 для обрезки основной массы ботвы, поперечный шнековый 4 и погрузочный 5 транспортеры, и подвижную 20 рамку 6, снабженную опорными колесами 7, на которой размещены очиститель 8 головок корней и дообрезчики головок корней, состоящие из копир-водителя 9 и ножа 10. Основная рама 1 связана с подвижной рам- 25 кой б центральным шаровым шарниром 11, расположенным в продольной плоскости симметрии машины и двумя боковыми звеньями. Горизонтальная ось 12 шарового шарнира 11 свободно установлена в про30 дольных горизонтальных пазах 13 опор 14 основной рамы 1. Каждое из боковых звеньев включает захват 15 и упор 16, закрепленные соответственно на основной 1 и подвижной 6 рамах. Упоры 16 размещены соосно шаровому шарниру 11. Величина И 35 хода упоров 16 в захватах 15 не более величины хода I оси 12 шарового шарнира 11 в продольных пазах 13. Машина снабжена механизмом 17 подъема рамки 6 в транс40 портное положение. Благодаря шаровому шарниру 11, соединяющему основную раму 1 с подвижной 6, осуществляется свободное перемещение последней, что необходимо при работе на криволинейных участках поля, а также при смещении основной рамы 1 с рядков убираемой культуры от угловых нагрузок. В результате подвижная рзмка 6 независимо копирует рельеф поля. Копир - водитель 9 удерживает ножи 10 в рядке. При возникновении угловых перемещений основной рамы 1 рамка б проворачивается вокруг шарового шарнира 11 ( а на фиг. 4} и ее рабочие органы не смещаются с рядков. Соосные шаровому шарниру 11 упоры 16 ограничивают смещение подвижной рамки б, исключая ее столкновение с основной рамой 1. На краю поля подвижная рамка 6 посредством механизма 17 подъема подтягивается к основной раме 1 так, что ось 12 шарового шарнира 11 перемещается вдоль пазов 13 вперед (по ходу движения машины) до полного контакта упоров 16 с захватами 15. После чего подвижная рамка 6 переводится в транспортное положение: упоры 16 проворачиваются в захватах 15, а вся рамка поднимается вокруг шарового шарнира 11 (/?на фиг, 3 и 5). Формула изобретения Ботвоуборочная машина, содержащая основную раму с расположенными на ней устройствами для обрезки и транспортировки ботвы и подвижную рамку с рабочими органами для очистки и дообрезки головок корней, снабженную опорными колесами и связанную с основной рамой шарнирно. о тл и ч а ю щ а я с я тем, что, с целью обеспечения устойчивого хода рабочих органов вдоль рядков убираемой культуры и возможности копирования как продольного, так и Устройство работает следующим обрапоперечного рельефа почвы, шарнирная зом. связь подвижной рамки с основной рамой выполнена в виде расположенного в проПри движении машины по полю рабочие органы, размещенные на основной ра- 45 дольной плоскости симметрии машины шаме 1, осуществляют первую стадию обрезки рового шарнира и двух боковых звеньев, ботвы: устройство 3 срезает основную маскаждое из которых выполнено в виде засу ботвы, которая подается на шнековый 4 крепленного на основной раме захвата и и погрузочный 5 транспортеры и далее в установленного свободно в его продольном транспортное средство. 50 пазу упора, закрепленного на подвижной рамке, при этом шаровой шарнир установРазмещенные на подвижной рамке 6 лен на горизонталчной оси, размещенной рабочие органы осуществляют дальнейшую соосно упомянутым упорам и свободно в обработку корней: очиститель 8 головок продольных горизонтальных пазах опор, закорней очищает головки корней и междурядья и смещает растительные остатки в 55 крепленных на основной раме, причем просторону убранного поля. Ножи 10 дообрездольный ход горизонтальной оси шарового чиков головок корней, направляемые копиршарнира превышает продольный ход уповодителями 9. срезают верхушки корня. ров боковых звеньев. 1592337 б-Б 1602337 cpue.fy 5 Редактор Г.Гербер Составитель В.Протурнов Техред М Моргентал , ^ Корректор Э.Лончакова Заказ 4016 Тирэж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб., 4/5 Производил ненно издательский комбинат "Патент", г Ужгород. улТагарина, 101
