Етикетувальний автомат

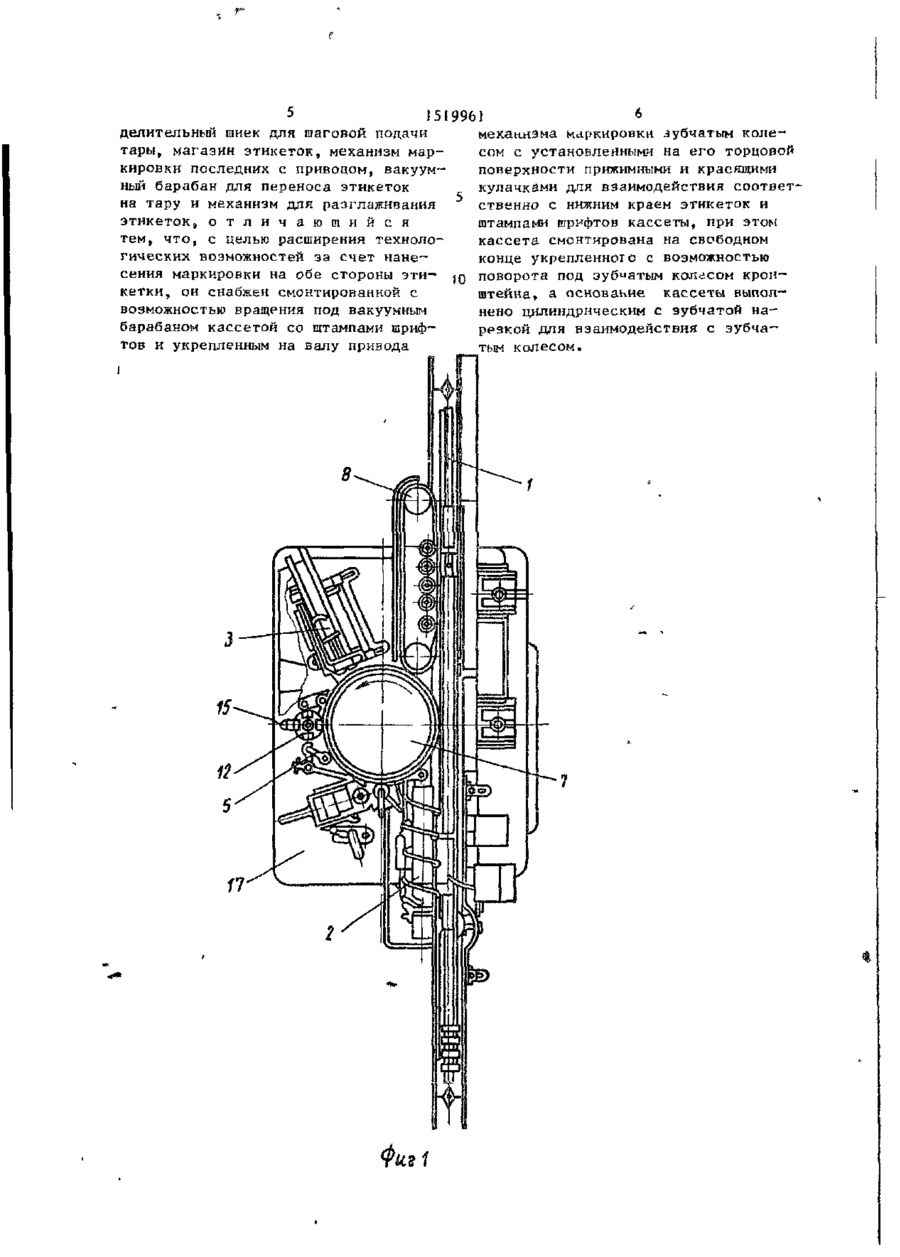

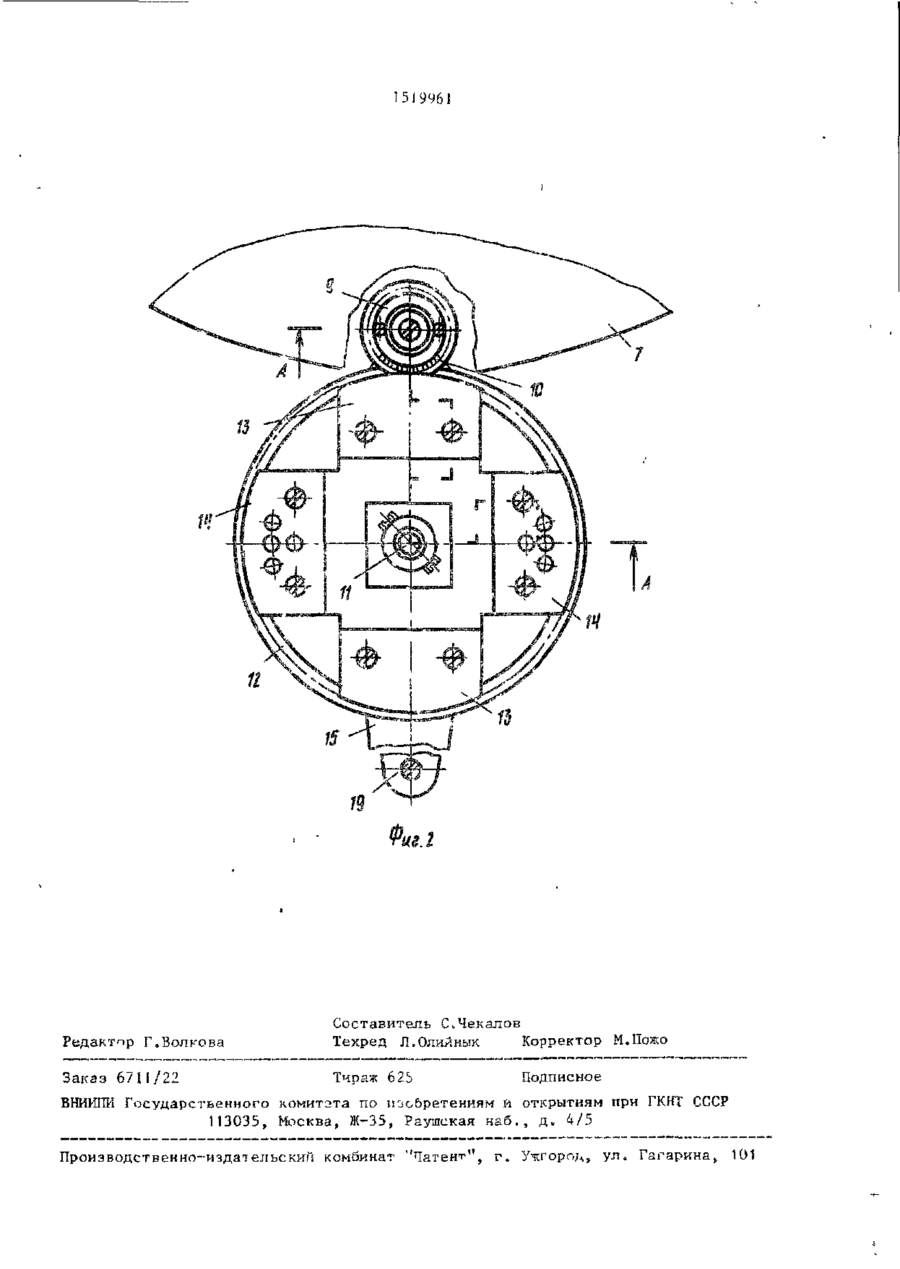

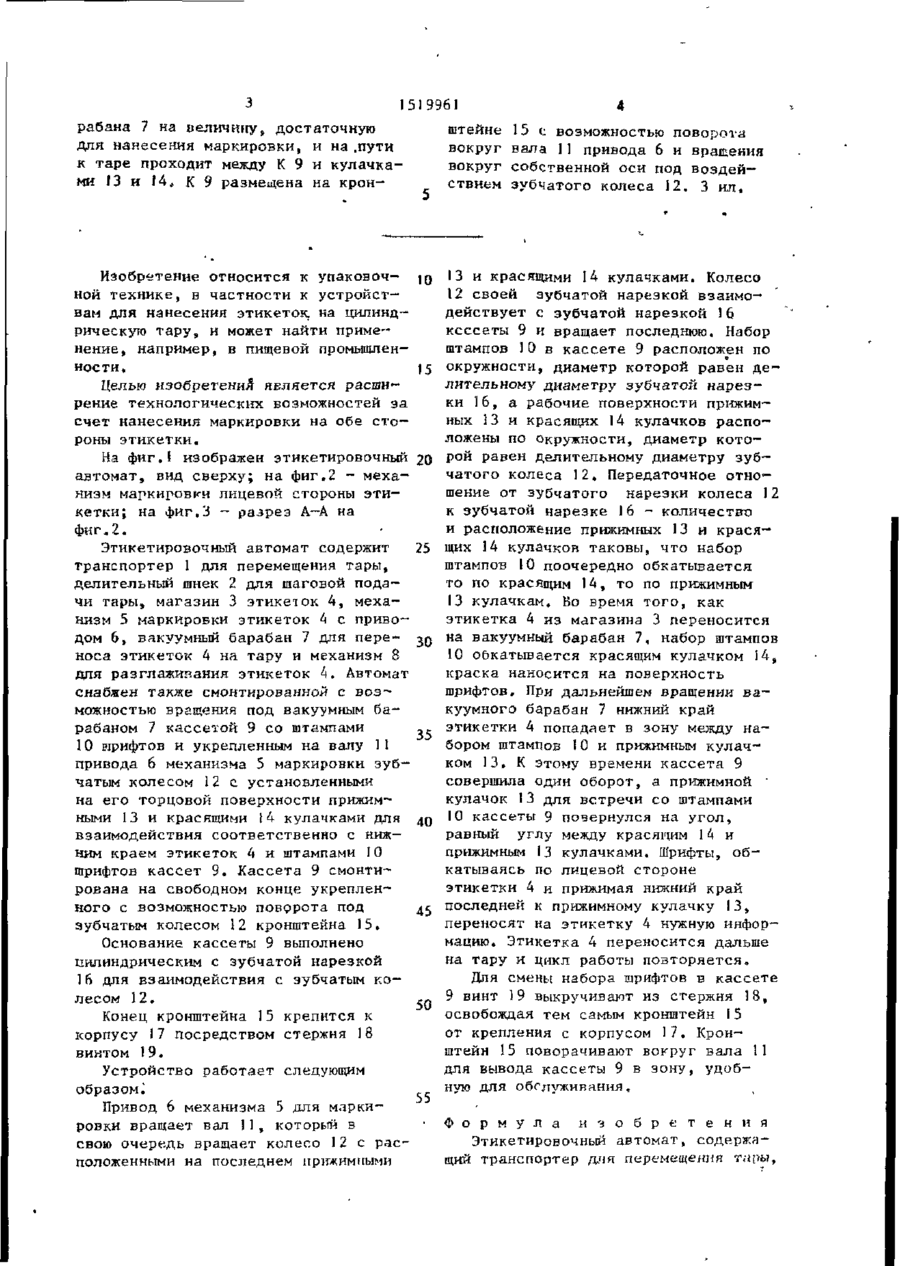

Изобретение относится к угаУовочной технике, в частности к устройствам для нанесения этикеток на ци линдрическую тару, и может найти применение , например, в пищевой промышленности. Целью изобретения является расширение технологических возможностей за счет нанесения маркировки на обе стороны этикетки. Для этого устройство снабжено расположенной под вакуумным барабаном 7 кассетой (к) 9 с набором штампов шрифтов к расположенными на вращающемся зубчатом колесе 12 прижимными 13 и красящими 14 кулачками. Нижний край этикетки 4 выступает ниже края вакуумного 6а • СД •*-* 1519961 рабака 7 на величину, достаточную для нанесения маркировки, и на .пути к таре проходит между К 9 и кулачками 13 и J4* К 9 размерена на крон штейне вокруг вокруг ствием Изобретение относится к упаковочной технике, в частности к устройствам для нанесения этикеток, на цилиндрическую тару, и может найти применение , например, в пищевой промышленности. Целью изобретений является расширение технологических возможностей за счет нанесения маркировки на обе стороны этикеткиа На фиг.! изображен этикетировочный автомат, вид сверху; на фиг.2 - механизм маркировки лицевой стороны этикетки; на фиг.З - разрез А—А на фиг.2. Этикетировочный автомат содержит транспортер 1 для перемещения тары, делительный шнек 2 для шаговой подачи тары, магазин 3 этикеток 4, механизм 5 маркировки этикеток 4 с приводом 6, вакуумный барабан 7 для переноса этикеток 4 на тару и механизм 8 для разглаживания этикеток 4. Автомат снабжен также смонтированной с возможностью вращения под вакуумным барабаном 7 кассетой 9 со штампами 10 шрифтов и укрепленным на валу 11 привода 6 механизма 5 маркировки зубчатым колесом 12 с установленными на его торцовой поверхности прижим~ ными 13 и красящими 14 кулачками для взаимодействия соответственно с нижним краем этикеток 4 и штампами 10 шрифтов кассет 9. Кассета 9 смонтирована на свободном конце укрепленного с возможностью поворота под зубчатым колесом 12 кронштейна 15. Основание кассеты 9 выполнено цилиндрическим с зубчатой нарезкой 16 для взаимодействия с зубчатым колесом 12. Конец кронштейна 15 крепится к корпусу 17 посредством стержня 18 винтом 19. Устройство работает следующим образом. Привод 6 механизма 5 для маркировки вращает вал 11, которым в свою очередь вращает колесо 12 с расположенными на последнем прижимными 13 и красящими 14 кулачками. Колесо 12 своей зубчатой нарезкой взаимодействует с зубчатой нарезкой 16 ксссеты 9 и вращает последнюю. Набор штампов 10 в кассете 9 расположен по окружности, диаметр которой равен делительному диаметру зубчатой нарезки 16, а рабочие поверхности прижимных 13 и красящих 14 кулачков расположены по окружности, диаметр которой равен делительному диаметру зубчатого колеса 12, Передаточное отношение от зубчатого нарезки колеса 12 к зубчатой нарезке 16 - количество и расположение прижимных 13 и красящих 14 кулачков таковы, что набор штампов 10 поочередно обкатывается то по красящим 14, то по прижимным 13 кулачкам. Во время того, как этикетка 4 из магазина 3 переносится на вакуумный барабан 7, набор штампов 10 обкатывается красящим кулачком 14, краска наносится на поверхность шрифтов. При дальнейшем вращении вакуумного барабан 7 нижний край этикетки 4 попадает в зону между набором штампов 10 и прижимным кулачком 13. К этому времени кассета 9 совершила один оборот, а прижимной • кулачок 13 для встречи со штампами 10 кассеты 9 повернулся на угол, равный углу между красящим 14 и прижимным ІЗ кулачками. Шрифты, обкатываясь по лицевой стороне этикетки 4 и прижимая нижний край последней к прижимному кулачку 13, переносят на этикетку 4 нужную информацию. Этикетка 4 переносится дальше на тару и цикл работы повторяется. Для смены набора шрифтов в кассете 9 винт 19 выкручивают из стержня 18, освобождая тем самым кронштейн 15 от крепления с корпусом 17. Кронштейн 15 поворачивают вокруг вала 11 для вывода кассеты 9 в зону, удобную для обслуживания. 15 20 25 40 45 50 55 15 с возможностью поворота вала 11 привода 6 и вращения собственной оси под воздейзубчатого колеса 12. 3 ил. Ф о р м у л а и з о б р е т е н и я Этикетировочный автомат, содержащий транспортер для перемещения тиры. 5 151 9961 6 делительный шнек для шаговой подачи механизма маркировки зубчатым колетары, магазин этикеток, механизм марсом с установленными на его торцовой кировки последних с приводом, вакуумповерхности прижимными и красящими ный барабан для переноса этикеток кулачками для взаимодействия соответна тару и механизм для разглаживания ственно с нижним краем этикеток и этикеток, о т л и ч а ю щ и й с я штампами шрифтов кассеты, при этом тем, что, с целью расширения технолокассета смонтирована на свободном гических возможностей за счет нанеконце укрепленног о с возможностью сения маркировки на обе стороны эти- 50 поворота под зубиатым колесом кронкетки, он снабжен смонтированной с штейна, а основаьие кассеты выполвозможностью вращения под вакуумным нено цилиндрическим с зубчатой набарабаном кассетой со штампами шрифрезкой для взаимодействия с зубчатов и укрепленным на валу привода тым колесом. Ї5І9%] Редактор Г.Волкова Составитель С.Чекалов Техред Л.ОлиЙнык Корректор М.Пожо Заказ 6711/22 Тчпаж 625 Подписное БНИИПК Государственного комитета по изобретениям й открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "'Патент"^ г. Ужгород, ул. Гагарина, 101
