Виливна форма для виготування коробчастих виробів з буртиком, який має піднутрення

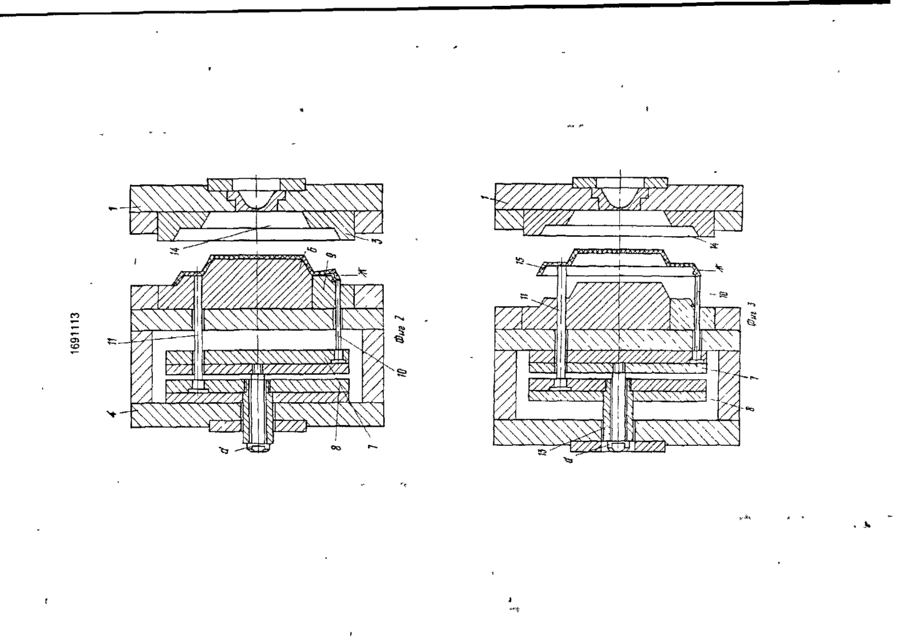

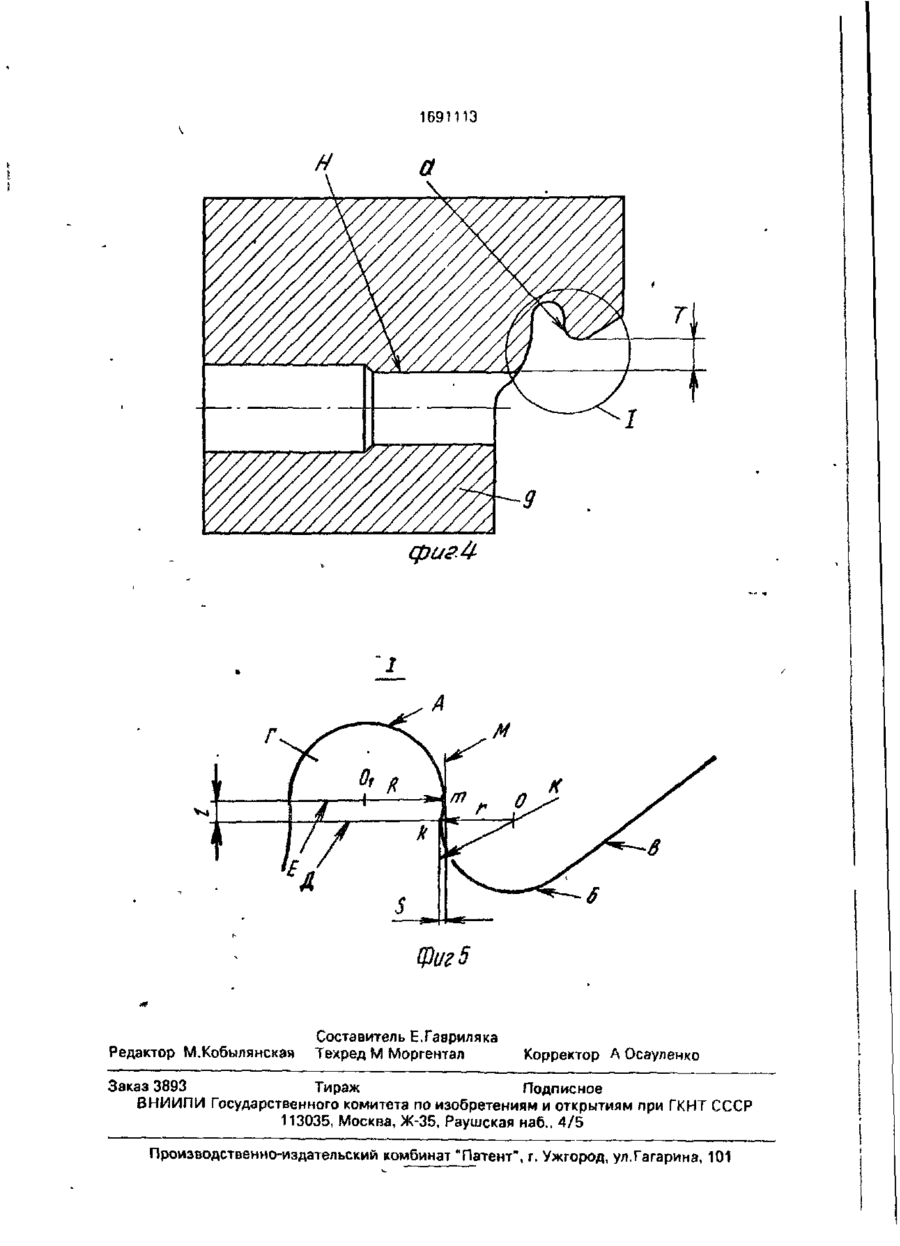

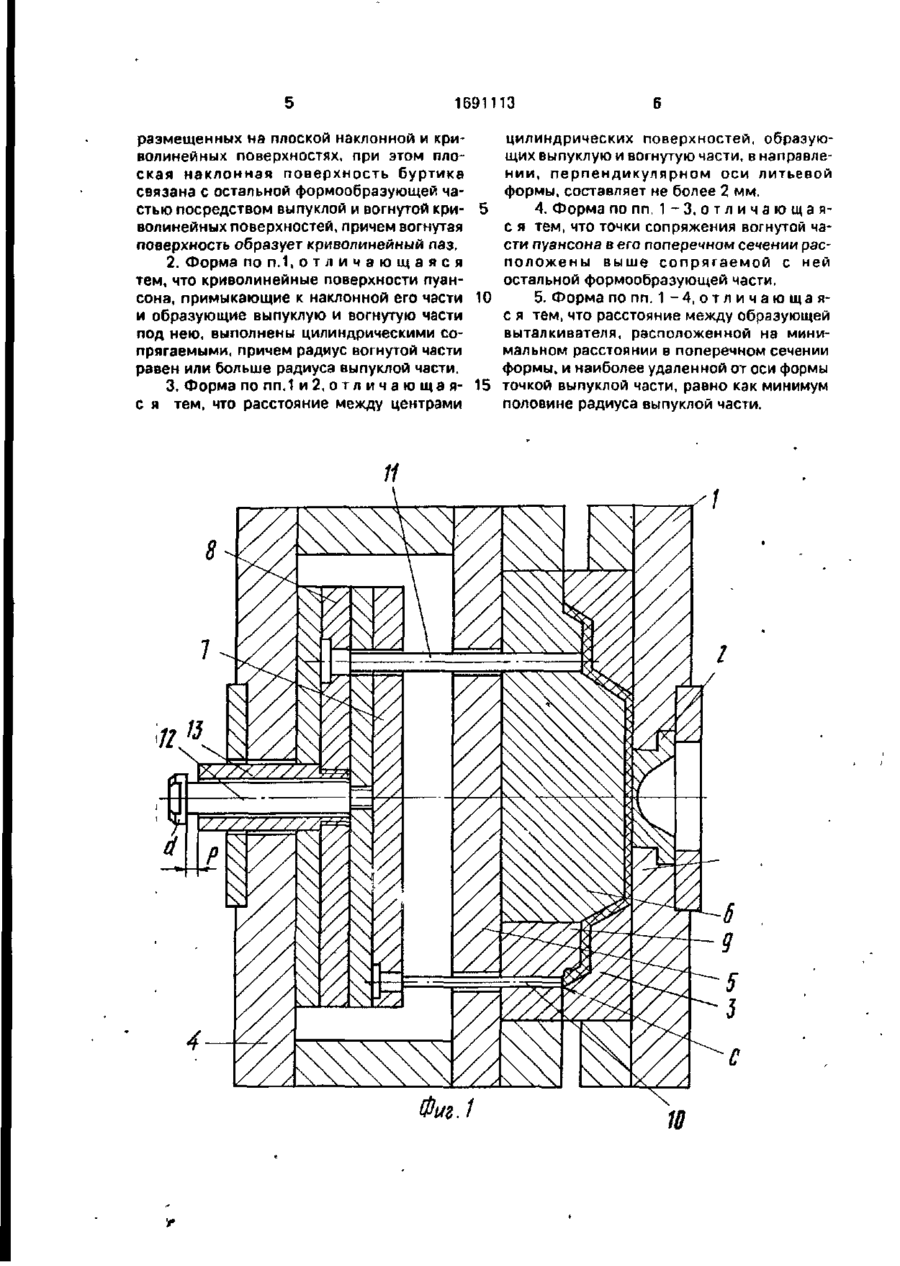

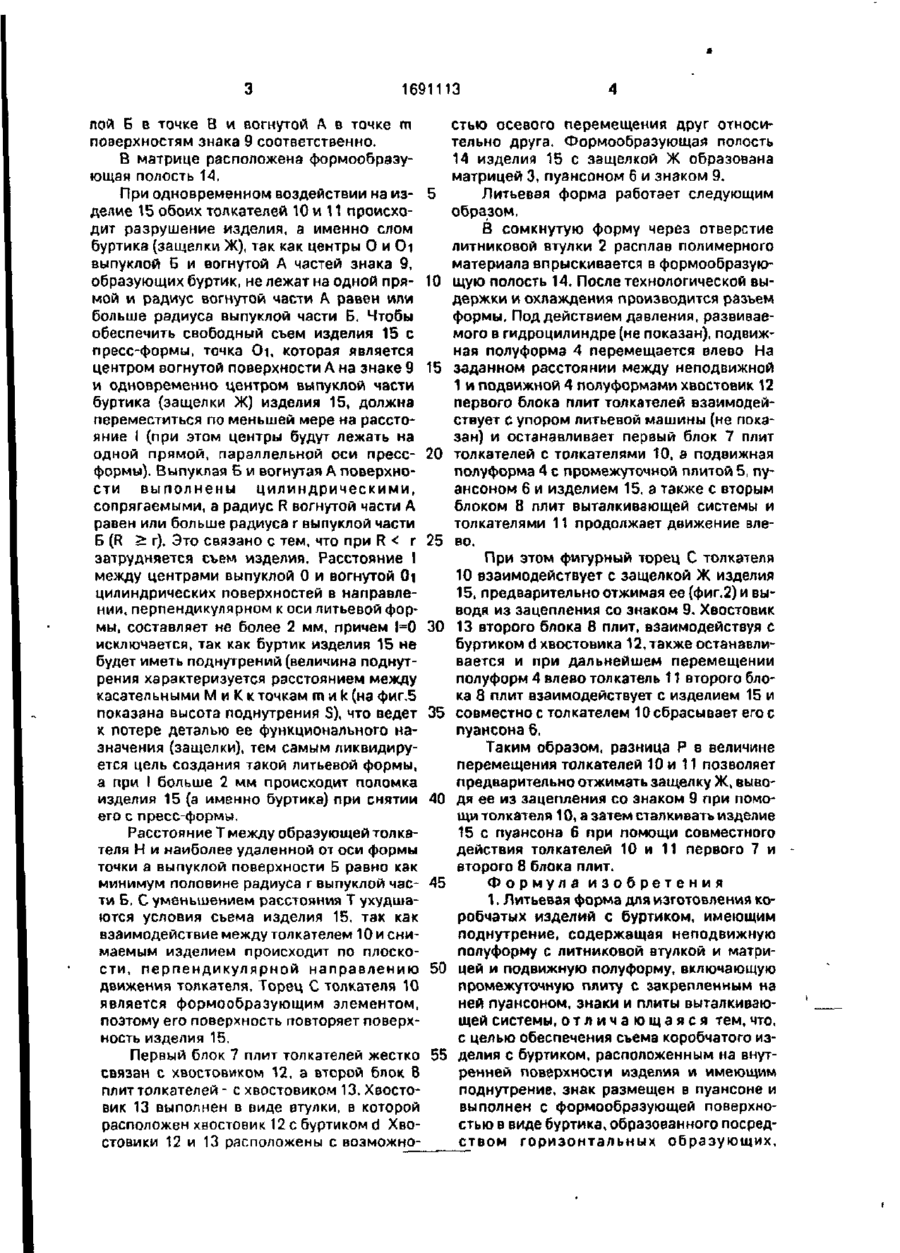

Изобретение относится к переработке пластмасс и может быть использовано для изготовления коробчатых изделий с бурти С Изобретение относится к переработке пластмасс и может быть использовано для изготовления коробчатых изделий с буртиком, имеющим поднутрение, выполняемое на внутренней поверхности изделия. Цель изобретения - обеспечение съема коробчатого изделия с буртиком, расположенным на внутренней поверхности изделия и имеющим поднутрение. На фиг.1 изображена литьевая форма в сомкнутом положении, продольный разрез; на фиг.2 - литьевая форма в разомкнутом положении (отжим защелки Ж), на фиг.З съем изделия с пресс-формы; на фиг.4 знак; на фиг 5 узел I на фиг 4 Литьевая форма для изготовления коробчатых изделий с буртиком, имеющим поднутрение содержит неподвижную полуформу 1 г закрепленной в ней литниковой 1 • / t втулкой 2 и матрицей 3, подвижную полуформу 4, включающую промежуточную плиту 5 с закрепленным на ней пуансоном 6, первый 7 и второй в блок плит толкателей. Пуансон 6 снабжен знаком 9 с формообразующей поверхностью в виде буртика (фиг.4). Плита толкателей снабжена толкателями 10 и 11. Формообразующая поверхность знака 9 (фиг,5) представляет собой плоскую наклонную поверхность В, связанную с остальной формообразующей частью посредством выпуклой В и вогнутой А криволинейных поверхностей Вогнутая поверхность А образует криволинейный паз Г Разница Р в величине перемещения толкателей 10 и 11 первого 7 и второго 8 блока плит соответственно и хвостовиков 12 и 13 больше ипи равна расстоянию I между нормалями D и Е к касательным К и М к выпукu ) 1691113 пой Б в точке В и вогнутой А в точке m поверхностям знака 9 соответственно. В матрице расположена формообразующая полость 14, При одновременном воздействии на изделие 15 обоих толкателей 10 и 11 происходит разрушение изделия, а именно слом буртика (защелки Ж), так как центры О и Oi выпуклой Б и вогнутой А частей знака 9, образующих буртик, не лежат на одной прямой и радиус вогнутой части А равен или больше радиуса выпуклой части Б. Чтобы обеспечить свободный съем изделия 15 с пресс-формы, точка Oi, которая является центром вогнутой поверхности А на знаке 9 и одновременно центром выпуклой части буртика (защелки Ж) изделия 15, должна переместиться по меньшей мере на расстояние I (при этом центры будут лежать на одной прямой, параллельной оси прессформы). Выпуклая Б и вогнутая А поверхности выполнены цилиндрическими, сопрягаемыми, а радиус R вогнутой части А равен или больше радиуса г выпуклой части Б (R > г). Это свйзано с тем, что при R УУ////АУ///////. -a ^^W t 1691113 размещенных на плоской наклонной и крицилиндрических поверхностей, образуюволинейных поверхностях, при этом площих выпуклую и вогнутую части, в направлеская наклонная поверхность буртика нии, перпендикулярном оси литьевой связана с остальной формообразующей чаформы, составляет не более 2 мм. стью посредством выпуклой и вогнутой кри4. Форма по пп, 1 - 3, о т л и ч а ю щ а яволинейных поверхностей, причем вогнутая с я тем, что точки сопряжения вогнутой чаповерхность образует криволинейный паз, сти пуансона в его поперечном сечении расположены выше сопрягаемой с ней 2. Форма по п.1, о т л и ч а ю щ а я с я остальной формообразующей части. тем, что криволинейные поверхности пуансона, примыкающие к наклонной его части 10 5. Форма по пп. 1 - 4 , о т л и ч а ю щ а я и образующие выпуклую и вогнутую части с я тем, что расстояние между образующей под нею, выполнены цилиндрическими совыталкивателя, расположенной на минипрягаемыми, причем радиус вогнутой части мальном расстоянии в поперечном сечении равен или больше радиуса выпуклой части. формы, и наиболее удаленной от оси формы точкой выпуклой части, равно как минимум 3. Форма по пп.1 и 2, о т л и ч а ю щ а я - 15 половине радиуса выпуклой части. С я тем, что расстояние между центрами 8 4 Фиг.1 1691113 в Редактор М.Кобылянскад Составитель Е.Гавриляка Техред М Моргентал Корректор А Осауленко Заказ 3893 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
