Відцентровий насос

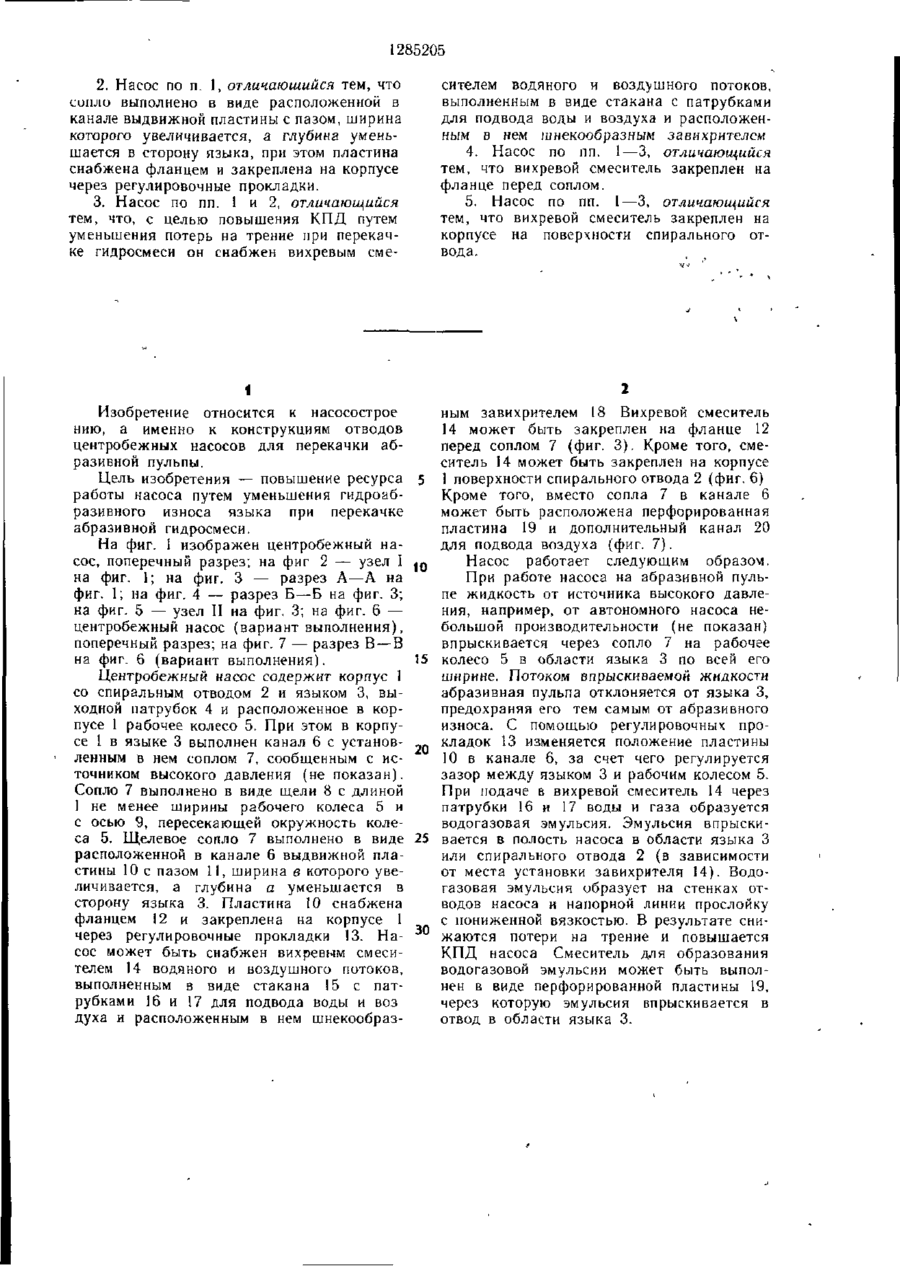

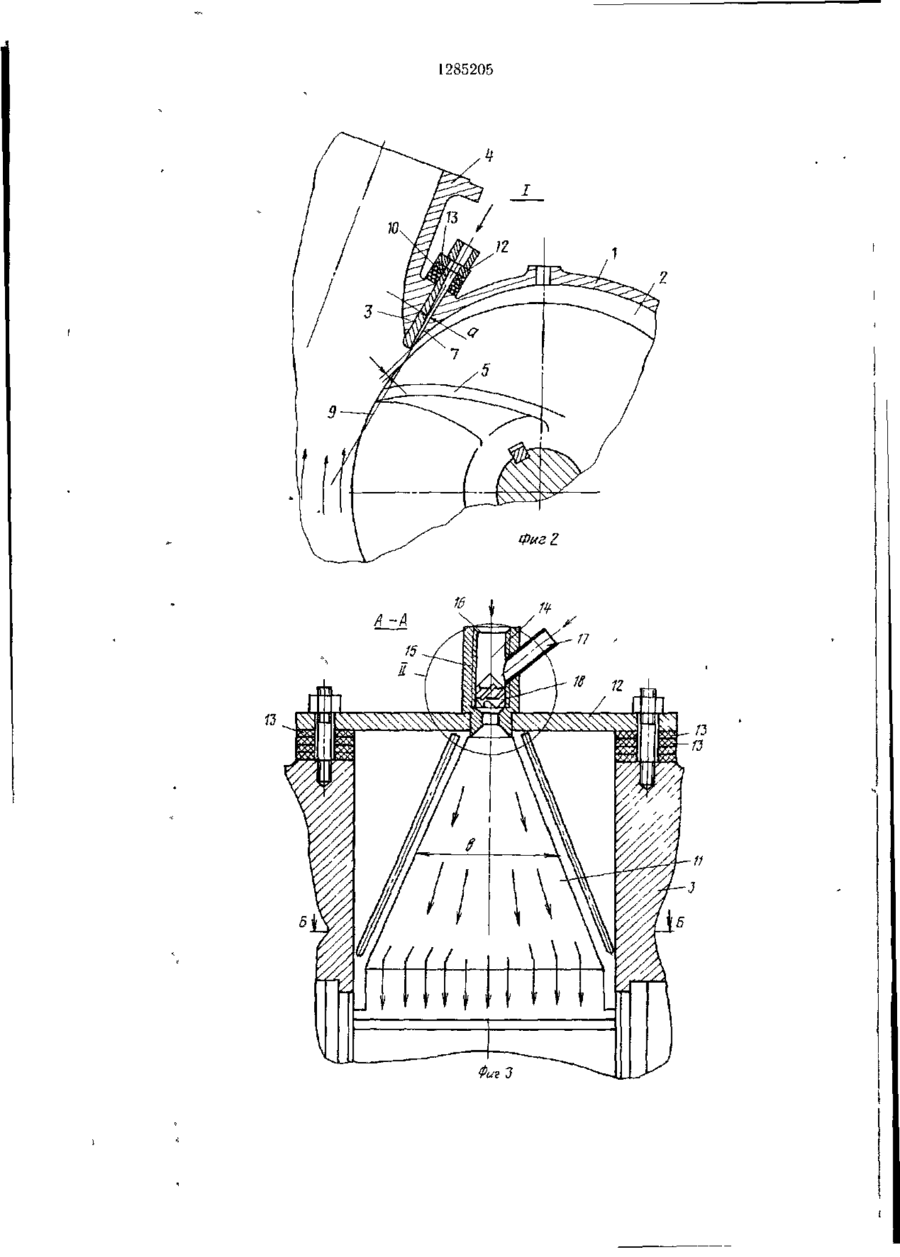

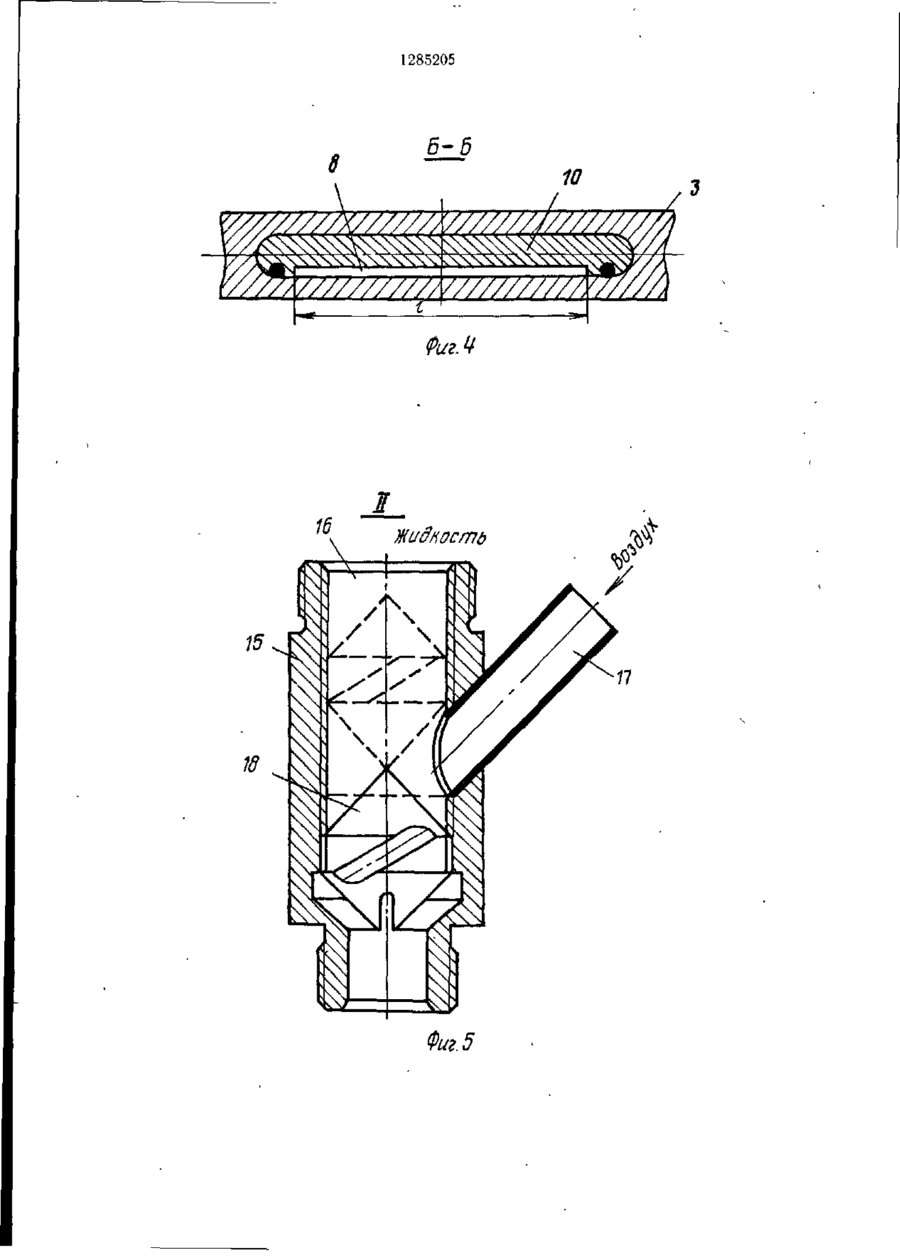

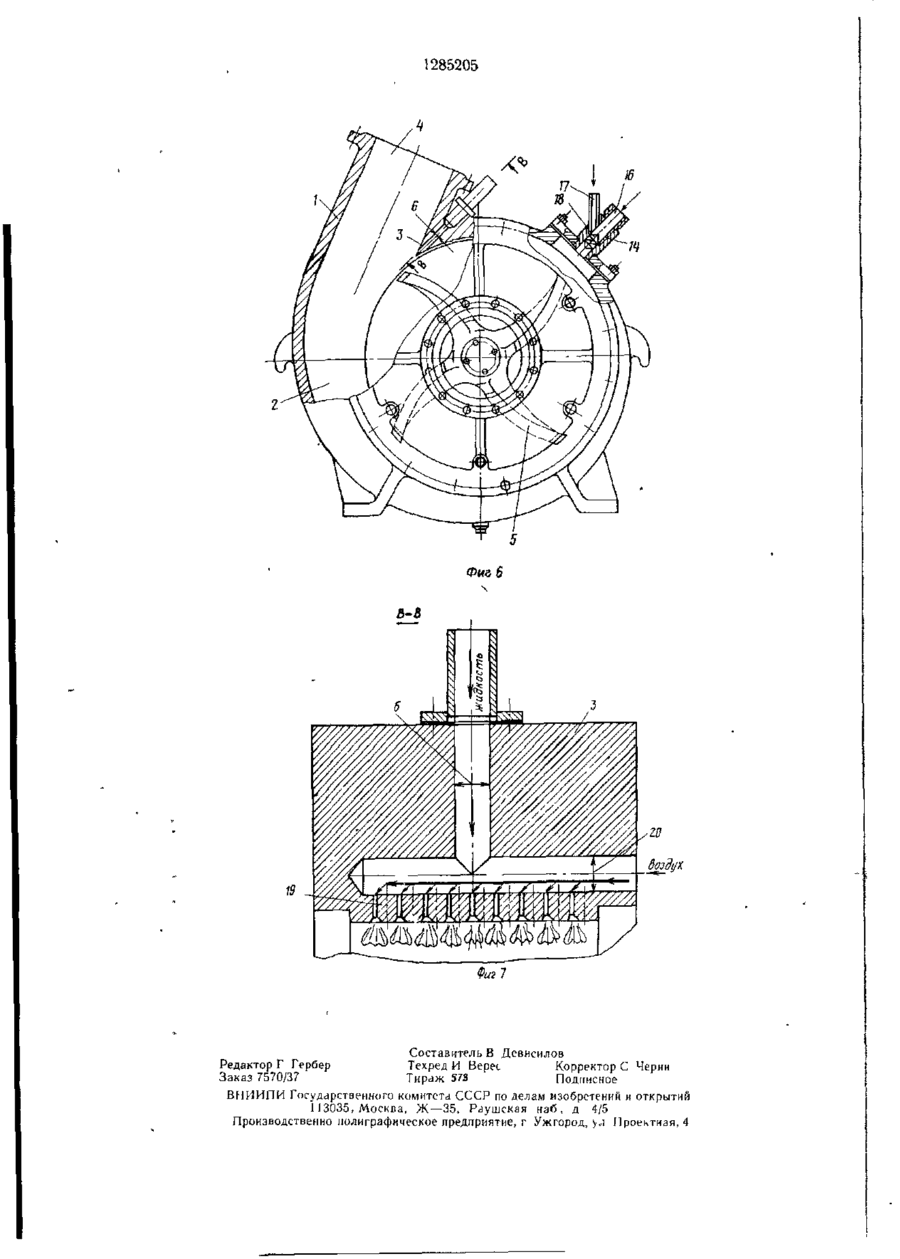

1 ЦЕНТРОБЕЖНЫЙ НАСОС, содержащий корпус со спиральным отво дом и языком, выходной патрубок и рас положенное в корпусе рабочее колесо, при этом в корпусе в языке выполнен канал с установленным в нем соплом, сообщенным с источником высокого давления, отличающийся тем, что, с целью повышения ре сурса работы насоса путем уменьшения гидроабразивного износа языка при пере качке абразивной гидросмеси, сопло вы полнено в виде щели с длиной не менее ширины рабочею колеса и с осью, пересекающей окружность колеса (Л 00 СП О Фиг ] 1285205 2. Насос по п. 1, отличающийся тем, что сопло выполнено в виде расположенной в канале выдвижной пластины с пазом, ширина которого увеличивается, а глубина уменьшается в сторону языка, при этом пластина снабжена фланцем и закреплена на корпусе через регулировочные прокладки. 3. Насос по пп. 1 и 2, отличающийся тем, что, с целью повышения КПД путем уменьшения потерь на трение при перекачке гидросмеси он снабжен вихревым сме 1 Изобретение относится к насосострое нию, а именно к конструкциям отводов центробежных насосов для перекачки абразивной пульпы. Цель изобретения — повышение ресурса работы насоса путем уменьшения гидроабразивного износа языка при перекачке абразивной гидросмеси. На фиг. 1 изображен центробежный насос, поперечный разрез; на фиг 2 — узел I на фиг. I; на фиг. 3 — разрез А—А на фиг. 1; на фиг. 4 — разрез Б—Б на фиг. 3; на фиг. 5 — узел II на фиг. 3; на фиг. 6 — центробежный насос (вариант выполнения), поперечный разрез; на фиг. 7 — разрез В — В на фиг. 6 (вариант выполнения). Центробежный насос содержит корпус t со спиральным отводом 2 и языком 3, выходной патрубок 4 и расположенное в корпусе 1 рабочее колесо 5. При этом в корпусе 1 в языке 3 выполнен канал 6 с установленным в нем соплом 7, сообщенным с источником высокого давления (не показан). Сопло 7 выполнено в виде щели 8 с длиной 1 не менее ширины рабочего колеса 5 и с осью 9, пересекающей окружность колеса 5. Щелевое сопло 7 выполнено в виде расположенной в канале 6 выдвижной пластины 10 с пазом II, ширина в которого увеличивается, а глубина а уменьшается в сторону языка 3. Пластина 10 снабжена фланцем 12 и закреплена на корпусе 1 через регулировочные прокладки 13. Насое может быть снабжен вихревым смесителем 14 водяного и воздушного потоков, выполненным в виде стакана 15 с патрубками 16 и 17 для подвода воды и воз духа и расположенным в нем шнекообраз сителем ВОДЯНОГО И ВОЗДУШНОГО ПОТОКОВ, выполненным в виде стакана с патрубками для подвода воды и воздуха и расположенным в нем шнекообразным завихрителем 4. Насос по пп. 1—3, отличающийся тем, что вихревой смеситель закреплен на фланце перед соплом. 5. Насос по пп. 1—3, отличающийся тем, что вихревой смеситель закреплен на корпусе на поверхности спирального отвода. ным завихрителем 18 Вихревой смеситель 14 может быть закреплен на фланце 12 перед соплом 7 {фиг. 3). Кроме того, смеситель 14 может быть закреплен на корпусе 5 1 поверхности спирального отвода 2 (фиг. 6) Кроме того, вместо сопла 7 в канале б может быть расположена перфорированная пластина 19 и дополнительный канал 20 для подвода воздуха (фиг. 7). Насос работает следующим образом. 10 При работе насоса на абразивной пульпе жидкость от источника высокого давления, например, от автономного насоса небольшой производительности (не показан) впрыскивается через сопло 7 на рабочее 15 колесо 5 в области языка 3 по всей его ширине. Потоком впрыскиваемой жидкости абразивная пульпа отклоняется от языка 3, предохраняя его тем самым от абразивного износа. С помощью регулировочных про„. кладок 13 изменяется положение пластины 10 в канале 6, за счет чего регулируется зазор между языком 3 и рабочим колесом 5. При подаче в вихревой смеситель 14 через патрубки 16 и 17 воды и газа образуется водогазовая эмульсия. Эмульсия впрыски25 вается в полость насоса в области языка 3 или спирального отвода 2 (в зависимости от места установки завихрителя 14). Водогазовая эмульсия образует на стенках отводов насоса и напорной линии прослойку с пониженной вязкостью. В результате сни30 жаются потери на трение и повышается КПД насоса Смеситель для образования водогазовой эмульсии может быть выполнен в виде перфорированной пластины 19, через которую эмульсия впрыскивается в отвод в области языка 3. 1285205 Фиг I А-А 1285205 б-б V////X///////////////////// 2 7ZZZ77/7/Z/ ////////А Фиг.Ч 16 Фиг. 5 1285205 16 Фиг, $ B-B 19 Составитель В Девясилов Редактор Г Гербер Техред И Верес Корректор С Черни Заказ 7570/37 Тирлж 573 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35. Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, у-1 Проектная, 4
