Пристрій для намотування секцій рулонних конденсаторів

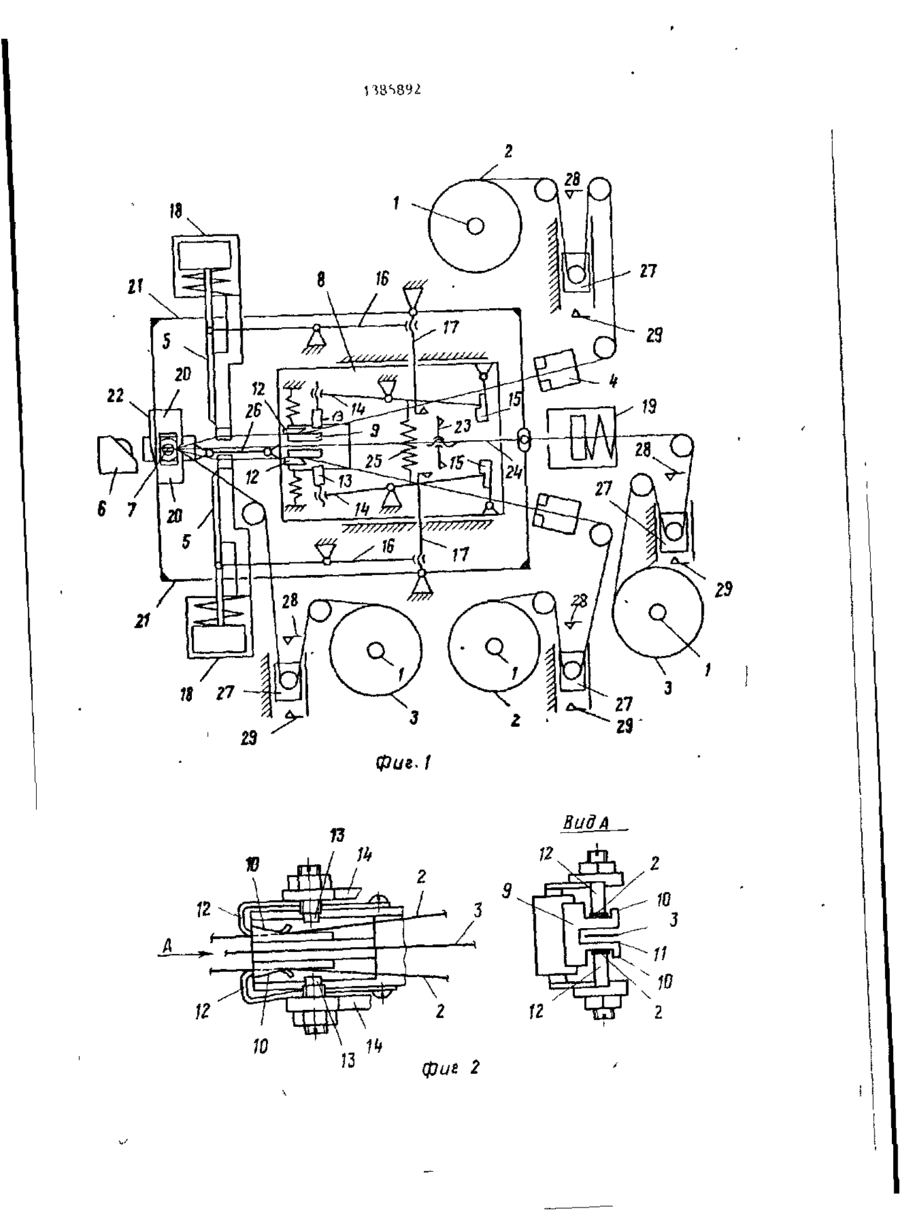

*г * ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) SO,,, 1385892 у «й і t A1 (51) 4 Н 01 G 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4087106/24-21 (22) 29.05.86 (72) Л.Л.Еднак, Г.Г.Полевничий, Д.Г.Марусяк и В.А.Кропанцев (53) 621.396.6.002.7 (088.8) (56) Авторское свидетельство СССР № 1190425, кл. Н 01 G 13/02, 1983О (54) УСТРОЙСТВО ДЛЯ НАМОТКИ СЕКЦИЙ РУЛОННЫХ КОНДЕНСАТОРОВ (57) Изобретение относится к производству электрорадиоэлементов. Устройство для намотки секций рулонных конденсаторов (РК) содержит механизм подачи фольги в виде корпуса 8, в котором размещена планка 9 с направляклцими пазами для лент фольги (ЛФ) ( в которых установлены пружинные держатели 12, и закрепленные на рычагах 14 прижимы 13 для ЛФ с фиксаторами 15, Корпус 8 может перемещаться прямолинейно возвратно-поступательно и имеет кинематическую связь с намоточной оправкой 7. Прижимы 13 для ЛФ выполнены в виде подпружиненных двухплечих рычагов и имеют кинематическую связь с зажимными губками 20 и ножами 5 и 22 отрезки ЛФ и бумаги соответственно. Устройство обеспечивает точность подачи фольги, что повышает качество изготовления РК О 5 ил о о 9 (Л 12-Ї 1 1385892 Изобретение относится к производству -электрорадиоэлементов, а именно к устройствам для намотки секций рулонных конденсаторов, Целью изобретения является повышение качества изготовления секций конденсаторов за счет обеспечения точности подачи фольги, расширение функциональных возможностей устройст- ю ва за счет обеспечения намотки секций субминиатюрных конденсаторов, упрощение конструкции устройства. На фиг.1 изображено устройство для намотки секций рулонных конден- 15 саторов в исходном положении; на фиг.2 - планка механизма подачи фольги с направляющими пазами, пружинными держателями и прижимами; нафиг.Зустройство для намотки секции в мо20 мент отрезки фольги; на фиг.4 - положение механизмов устройства при перемещении намоточной оправки с положения намотки в положение домотки и заклейки; на фиг.5 - положение меха- 25 низмов устройства при отрезке лент бумаги и зажиме пакета лент фольги и бумаги зажимными губками. Устройство 1 с рулонами лент фольги 2, с закрепленными выводами 30 и рулонами бумаги 3, датчики 4 контроля вывода, ножи 5 отрезки лент фольги, механизм 6 заклейки секций, намоточную оправку 7 с механизмом ее вращательного, возвратно-поступательного и осевого перемещения (на схеме не показан). 5 отрезки фольги и пневмоцилиндрами 18. Механизм зажима пакета лент фольги и бумаги устройства состоит из пневмоцилиндра 19, зажимных губок 20, закрепленных на рычагах 21, ножа 22 отрезки бумаги, упора 23, расположенного на штоке 24. Пружина 25 закреплена на рычагах 14 и перемещает их в зависимости от положения фиксаторов 15 и регулируемых упоров 17. Тяга 26 закреплена на корпусе 8 механизма подачи фольги и соединяет его с корпусом намоточной оправки 7. Грузики 2 7 установлены в направляющих станины устройства и служат для набора петли лент фольги и бумаги. Контакты 28 и 29 установлены на станине устройства на пути перемещения грузиков 27 и управляют приводами смоточных шпинделей с Предлагаемое устройство работает следующим образом. Б исходном положении намоточная оправка 7 (фиг,1) захватывает пакет лент фольги 2 и бумаги 3, зажатый губками 20 0 С началом вращения намоточной оправки 7 губки 20 размыкаются, обеспечивая смотку ленты фольги и бумаги в секцию с постоянным натяжением, которое обеспечивается грузиками 27. В процессе намотки при уменьшении петли лент фольги и бумаги грузики 27 замыкают контакты 28, которые включают приводы смоточных шпинделей. Происходит размотка рулоУстройство также содержит механизм нов лент фольги и бумаги и образоваподачи фольги, выполненный в виде ние петли с помощью грузиков 27, поподвижного корпуса 8 с закрепленной ^0 ка не замкнутся контакты 29, отключана нем планкой 9, снабженной направюаще приводы смоточных шпинделей. ляющими пазами, образованными с одной При намотке ленты фольги проходят стороны выступами 10, а с другой сточерез направляющие пазы планки 9 мероны - основанием планки. Прорезь ханизма подачи фольги, которые огра11 выполнена в планке для прохождения 45 ничивают смещение фольги в горизонленты бумаги. тальной плоскости, а пружинные держатели 12 удерживают фольгу в вертикальМеханизм подачи снабжен пружинныной плоскости и прижимают ее к ппанке ми держателями 12 и регулируемыми прижимами J3, которые закреплены на ^о 9 после прохождения закрепленных на фольге выводов через ограничительные рычагах 14. Фиксаторы 15, расположенвыступы 10. Одна из лент бумаги при ные на корпусе 8, удерживают рычаги намотке проходит через прорезь 11 14 п положении зажима фольги прижипланки 9. мами 13 или в положении, обеспечивающем СВОбОДНОе прОХОЖДеНИе ЛЄНТ фоЛЬ- гс Когда выводы, закрепленные на лентах фольги, проходят через датчики ги через направляющие пазы планки 9, 4, поступает сигнал на пневмопилиндРычаги 16 устройства с помощью регуры 18, которые, перемещая ножи 5, отлируемых упоров 17 связывают рычаги резают ленты фольги. Одновременно с 14 механизма подачи фольги с ножами 1385892 помощью рычагов 16 регулируемые упоры 17 перемещают рычаги 14, прижимы 13 зажимают отрезанные концы лент фольги на планке 9. В этом положении фиксаторы 15 удерживают рычаги 14 и обеспечивают подачу фольги в зажимные губки. После отрезки лент фольги и зажима ее прижимами 13 ножи 5 и рычаги 1 6 с упорами 17 возвращаются в исходное положение. После смотки на оправку 7 отрезанных концов лент фольги происходит перемещение намоточной оправки с позиции намотки на позицию заклейки и домотки. При перемещении намоточная оправка протягивает за со- 15 бой ленты бумаги и одновременно с помощью тяги 26 перемещает корпус 8 м е ханизма подачи фольги,, Отрезанные концы фольги 2, зажатые прижимами 13 на планке 9, подаются в разведенные 20 зажимные губки 20 одновременно с движением лент бумаги. При достижении намоточной оправкой 7 позиции заклейки и домотки сраба- 25 тывает пневмоцилиндр 19 механизма зажима пакета лент, шток 24 перемещает рычаги 21, губки 20 смываются и зажимают пакет лент фольги и бумаги, одновременно нож 22 отрезвет ленты бумаги. Упор 23, закрепленный на штоке 30 24, перемещает фиксаторы 15, которые освобождают концы рычагов 14. Под действием пружины 25 рычаги 14 перемещаются, прижимы 13 освобождают ленты фольги 2, концы которой зажаты 35 зажимными губками 20 механизма зажима пакета,, После отрезки лент бумаги ножом 22 на позиции заклейки и домотки намоточная оправка снова начинает вращаться, доматывает и заклеивает 40 отрезанные концы лент бумаги механизмом 6 заклейки. После заклейки намоточная оправка 7 перемещается в осевом направлении, заклеенная секция сбрасывается в та- 45 ру. Намоточная оправка перемещается в исходное положение с позиции заклейки и домотки на позицию намотки, тяга 26 перемещает корпус 8 механиз ма подачи фольги в исходное положение. Пружинные держатели 12 обеспечивают проскальзывание фольги в направляющих пазах планки 9 при намотке и при движении механизма подачи фольги в исходное положение. На позиции намотки намоточная оправка 7 перемещается в исходное положение в осевом направлении и захватывает пакет лент фольги и бумаги, зажатый сомкнутыми зажимными губками 20 о После этого цикл повторяется. Ф о р м у л а и з о б р е т е н и я Устройство для намотки секций рулонных конденсаторов, содержащее размещенные на основании смоточные шпиндели для рулонной фольги и бумаги, намоточную оправку с приводом, механизм формирования пучка лент с зажимными губками, механизм подачи фольги, отрезные ножи для лент фольги, о т л и ч а ю щ е е с я тем, что, с целью повышения качества изготовления секций конденсаторов за счет обеспечения точности подачи фольги, упрощения конструкции и расширения эксплуатационных возможностей, механизм подачи фольги выполнен в виде корпуса, в котором размещены планка с направляющими пазами для лент фольги, пружинные держатели, установи ленные в направляющих пазах планки, пружины для лент фольги с фиксаторами, причем корпус механизма подачи фольги установлен на станине с возможностью прямолинейного возвратнопоступательного перемещения и кинематически связан с намоточной оправкой, а прижимы выполнены в виде подпружиненных двуплечих рычагов, которые кинематически связаны с зажимными губками и с отрезными ножами, и установлены с возможностью взаимодействия одним плечом с направляющими пазами планки, а другим плечом - с фиксаторами. ' • : '• ' 11 гэ 23 Вад А іг фиг 2 1385892 21 19 6 18 19 7 20 q -rr? •ЛФиг 16 1385892 Редактор Т.Лагакарева Составитель М.Чубуров Техред И.Попович Корректор В. Бутяга Заказ 176/ДСП Тираж 343 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
