Механізм підвіски консольної стріли
Номер патенту: 16504
Опубліковано: 29.08.1997
Автори: Сорока Георгій Митрофанович, Михайленко Борис Іванович
Формула / Реферат

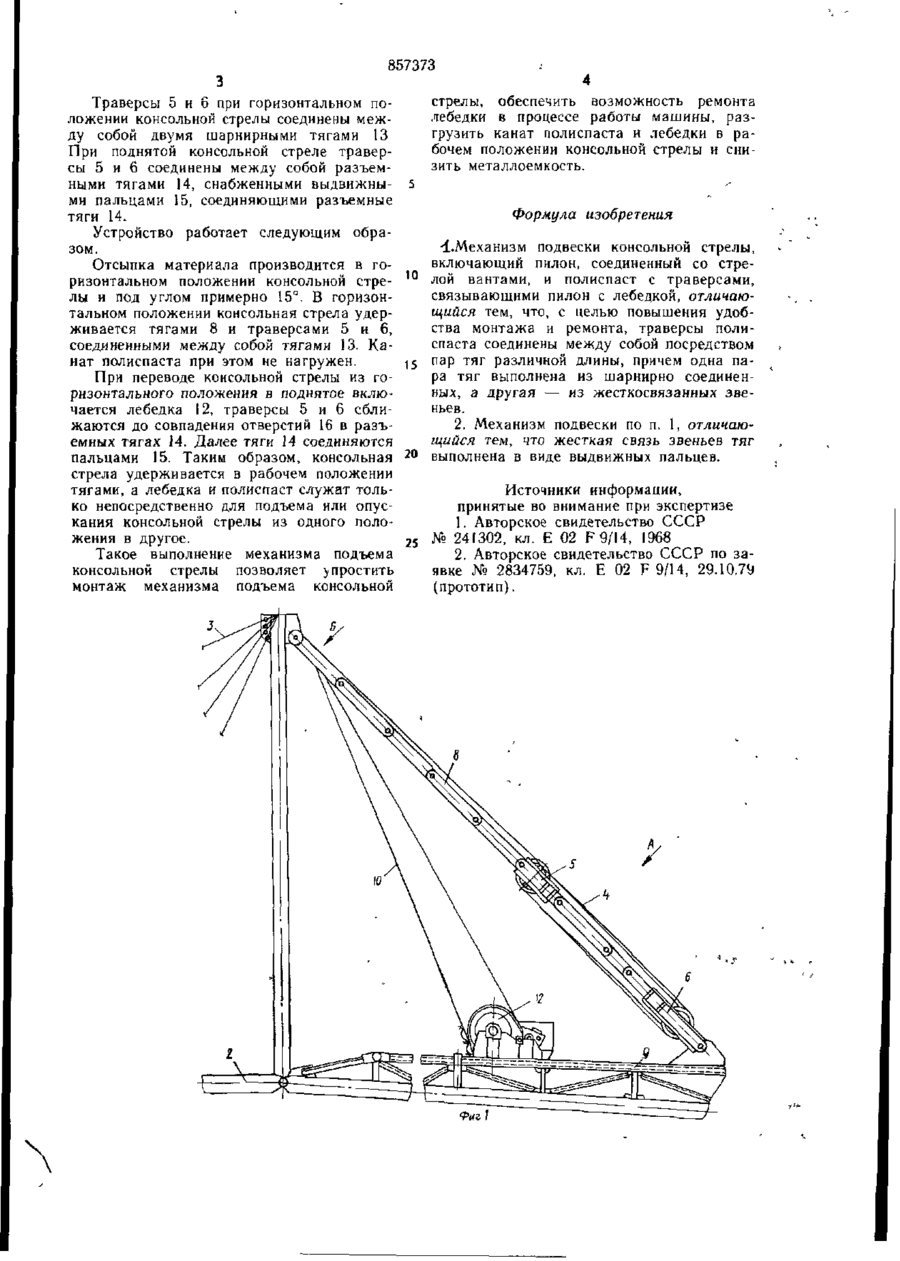

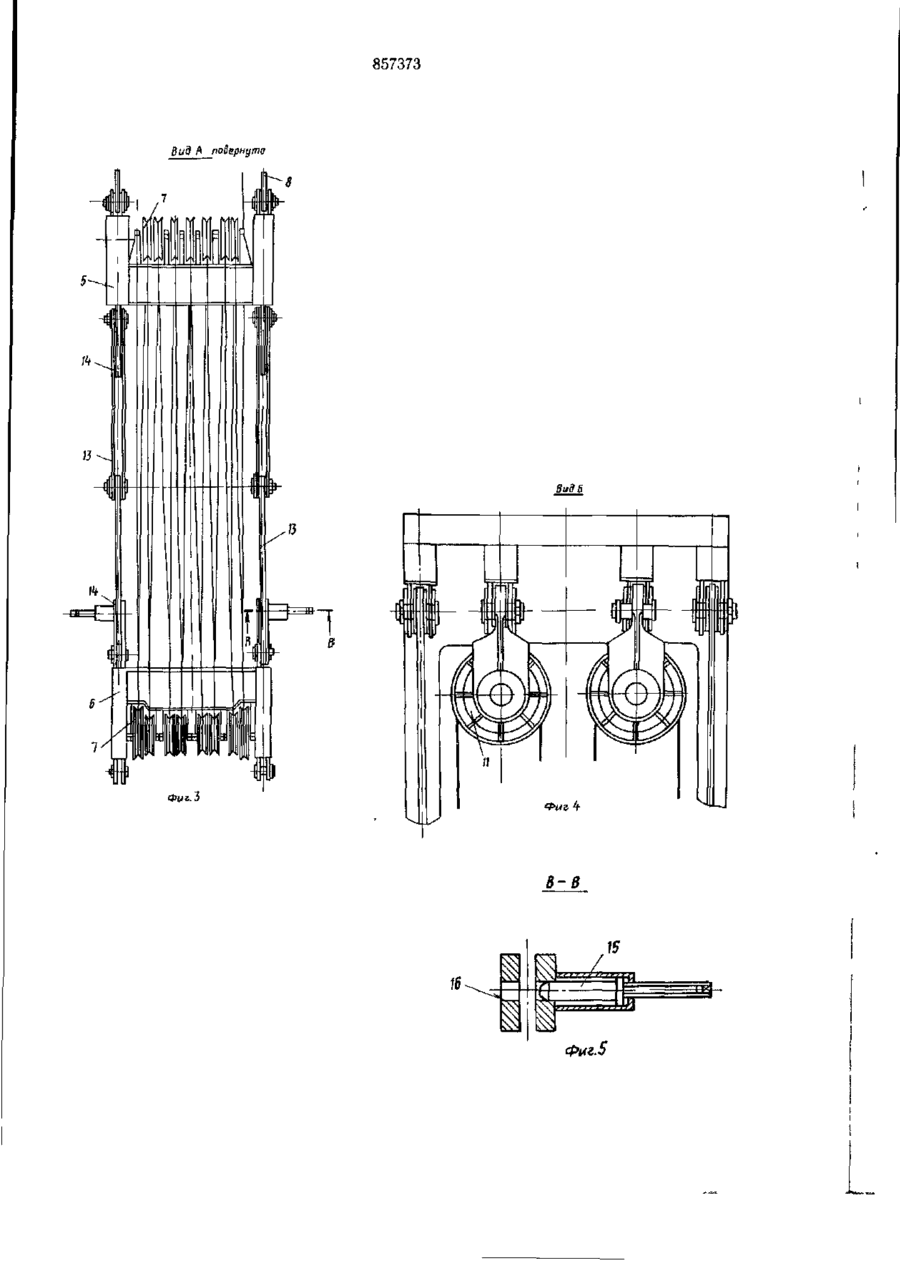

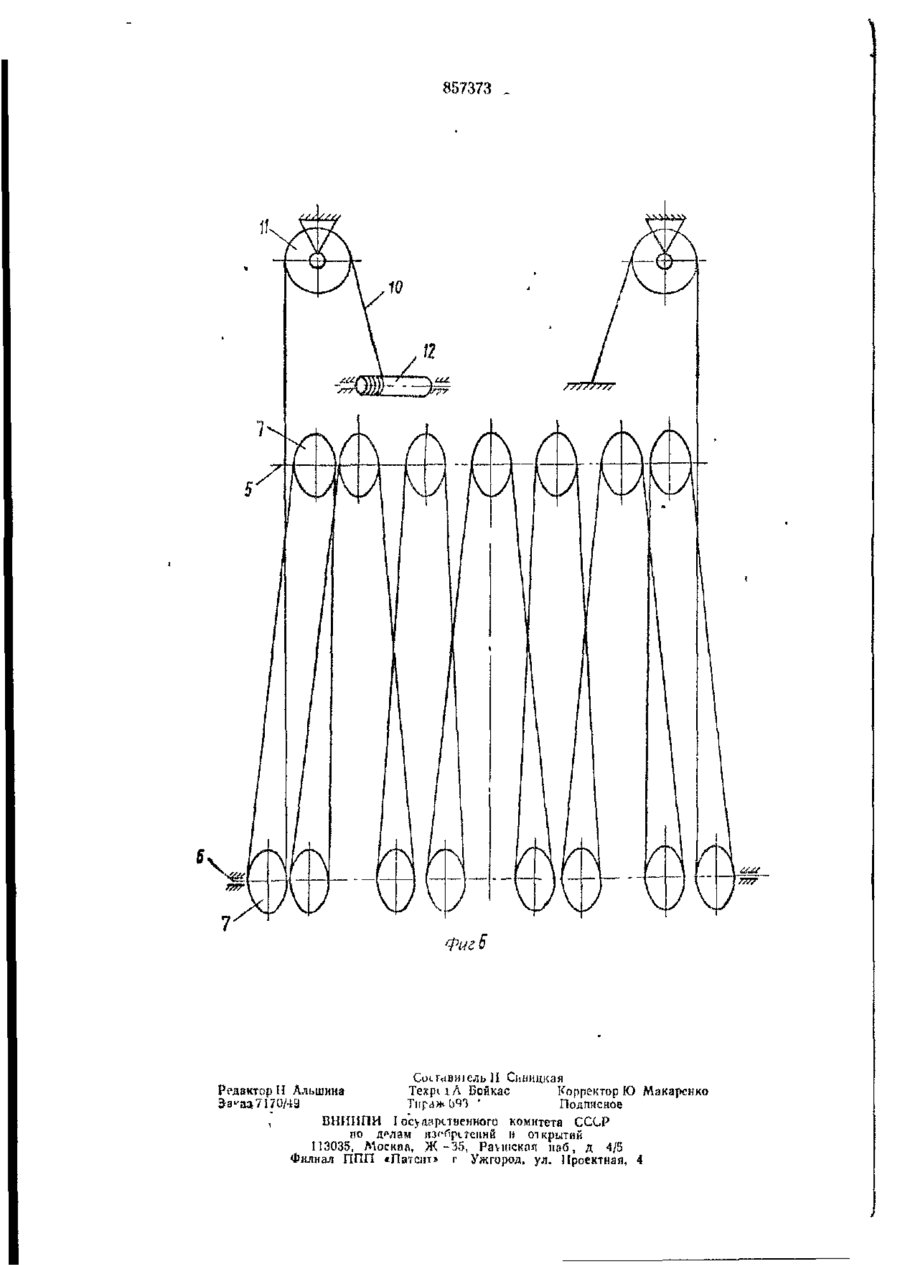

1. Механизм подвески консольной стрелы, включающий пилон, соединенный со стрелой вантами, и полиспаст с траверсами, связывающими пилон с лебедкой, отличающийся тем, что, с целью повышения удобства монтажа и ремонта, траверсы полиспаста соединены между собой посредством пар тяг различной длины, причем одна пара тяг выполнена из шарнирно соединенных, а другая -из жесткосвязанных звеньев. 2. Механизм подвески по п. 1, отличающийся тем, что жесткая связь звеньев тяг выполнена в виде выдвижных пальцев.
Текст

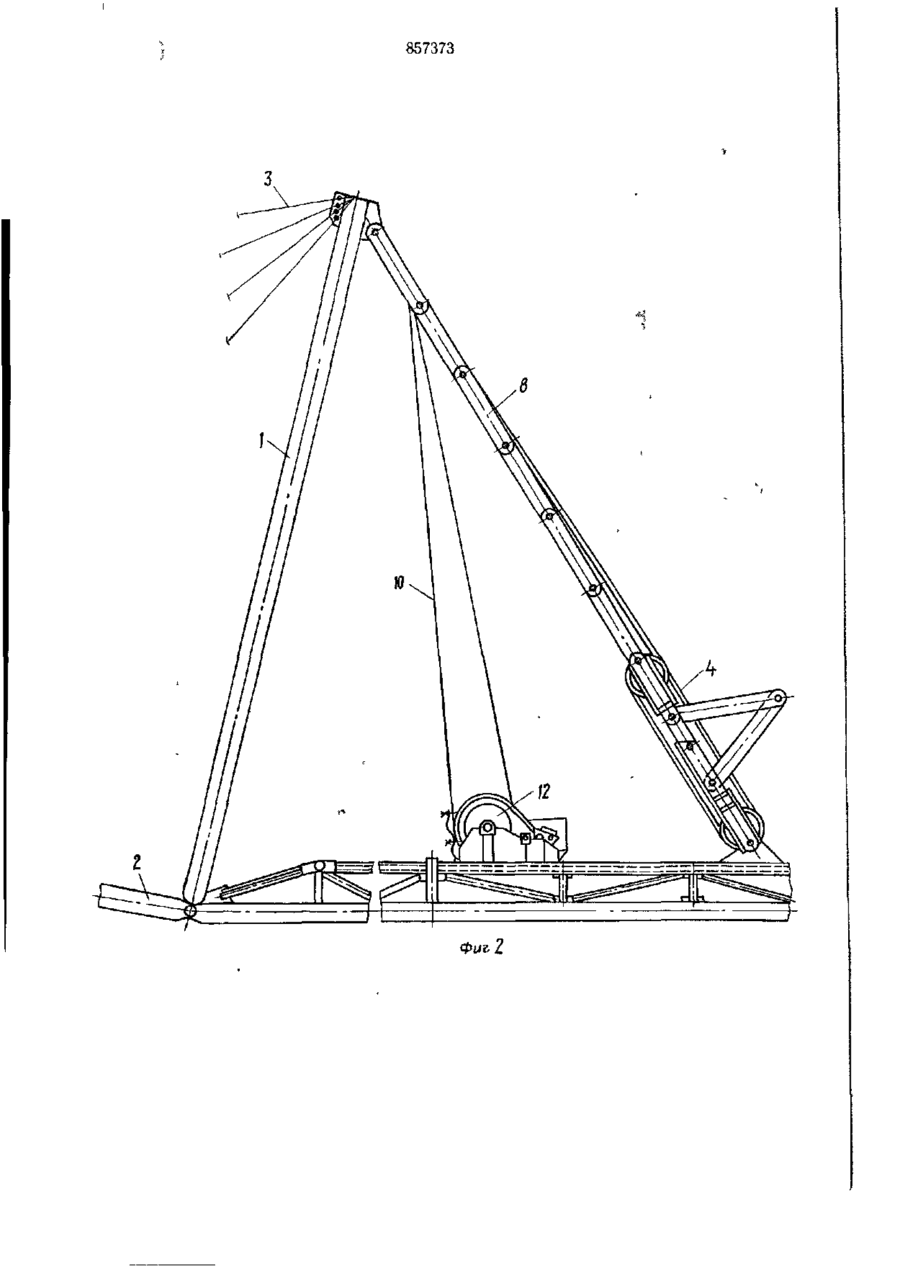

Союз Советских 4»*зпнстиче< t-^спублик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К (11) АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 13.11 79 (21) 2838207/29-03 (51) М. Кл. E02F9/14 с присоединением заявки № — Государственным комнгег СССР по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель 3 (23) Приоритет — Опубликовано 23 08.81. Бюллетень №31 (53) УДК 621 878 (088.8) Дата опубликования описания 28.08.81 Г. М. Сорока и Б И. Михайленко Производственное объединение «Ждановтяжмаш» (54) МЕХАНИЗМ ПОДВЕСКИ КОНСОЛЬНОЙ СТРЕЛЫ I Изобретение относится к конструкциям консольных стрел, в частности, стрелам, применяемым в экскаваторах и имеющих подвески. Известен механизм подвески консольной стрелы, содержащий канаты, блоки и лебедки [1]. Однако данный механизм подвески не позволяет вести демонтаж и ремонт канатов блоков и лебедки без операции фиксирования стрелы. Известен также механизм подвески консольной стрелы, содержащий пилон, соединенный со стрелой вантами, и полиспаст с траверсами,, посредством которых пилон связан с лебедкой [2] Недостатком известной конструкции яв- , 5 ляется сложность монтажа и ремонта подвески, связанная с необходимостью проведения ряда операций для фиксации стрелы Цель изобретения — повышение удобства монтажа и ремонта подвески Цель достигается тем, что траверсы по- 20 лиспаста соединены между собой посредством пар тяг различной длины, причем одна пара тяг выполнен арнирно соеди венных, а другая — из жестко связанных звеньев. Кроме того, жесткая связь звеньев тяг выполнена в виде выдвижных пальцев На фиг. 1 изображен механизм подъема консольной стрелы, общий вид; на фиг. 2 — то же, при поднятой стреле; на фиг. 3 — вид А — на фиг. 1; на фиг. 4 — вид Б на фиг 1; на фиг. 5 — сечение В—В на фиг. 3; на фиг. 6 — схема запасовки канатов. Механизм подъема, предназначенный для изменения угла наклона консольной стрелы, содержит пилон 1, соединенный со стрелой 2 вантами 3, полиспаст 4, образованный верхней 5 и нижней 6 траверсами, снабженными блоками 7. Верхняя траверса 5 соединена шарнирными тягами 8 с пилоном 1, а нижняя 6 — с металлоконструкцией приемной консоли 9. Канат 10, запасованный через блоки 7 траверс 5 и 6 и через блоки 11, установленные на пилоне 1, выведен одним концом на барабан леб»„дг
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of cantilever jib suspension
Автори англійськоюSoroka Heorhii Mytrofanovych, Mykhailenko Borys Ivanovych
Назва патенту російськоюМеханизм подвески консольной стрелы
Автори російськоюСорока Георгий Митрофанович, Михайленко Борис Иванович
МПК / Мітки
МПК: E02F 9/14
Мітки: стріли, підвіски, консольної, механізм
