Механізм повороту лопаток компресора

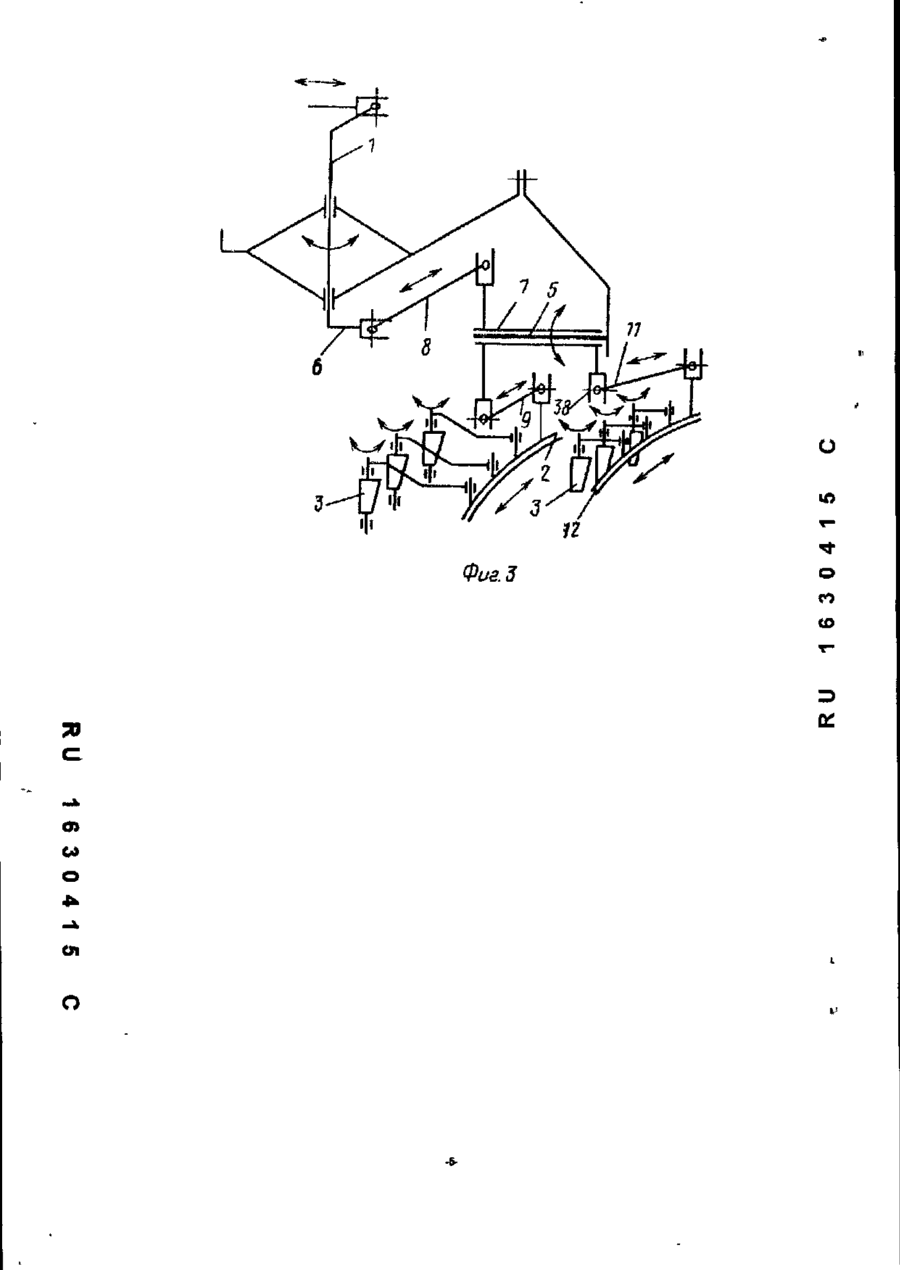

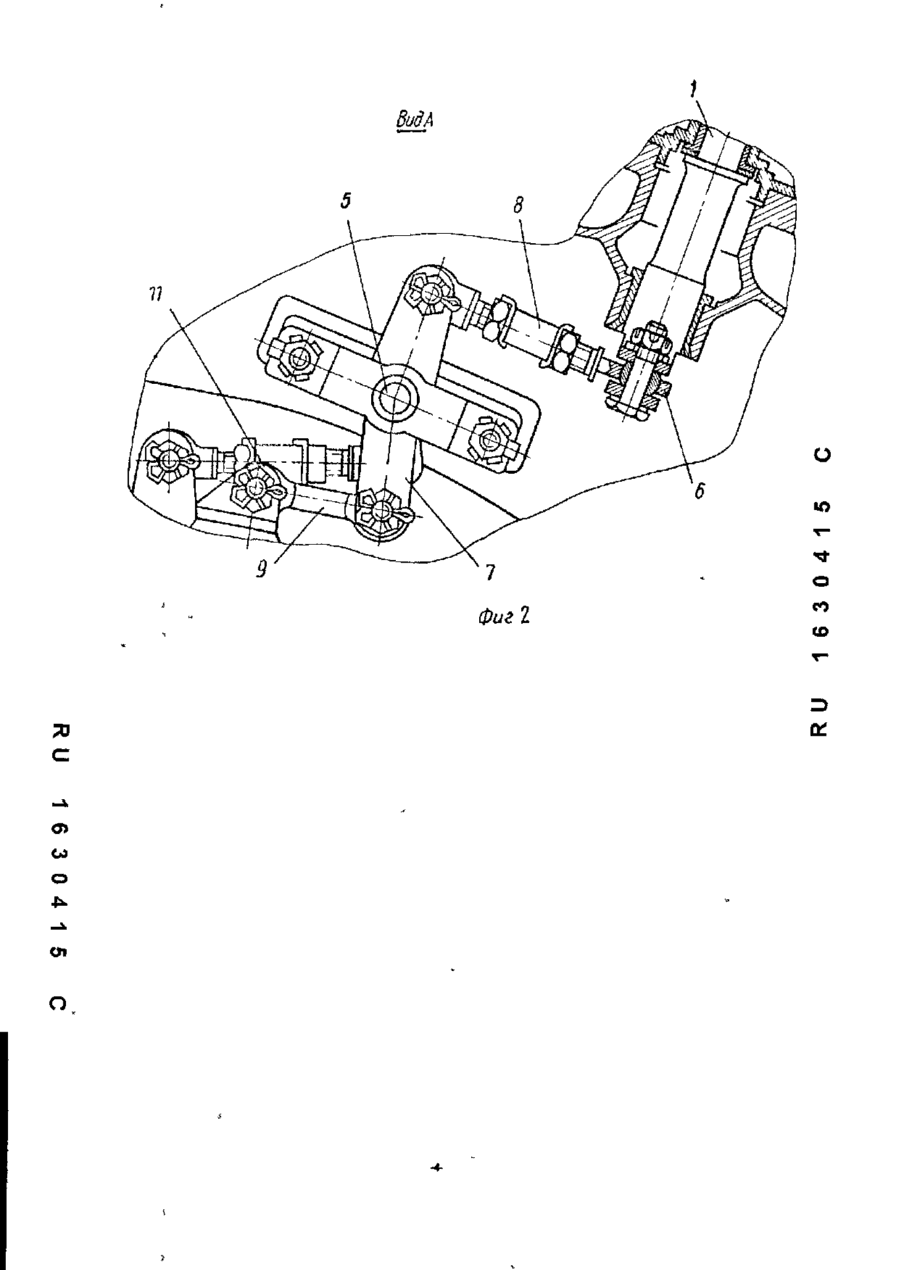

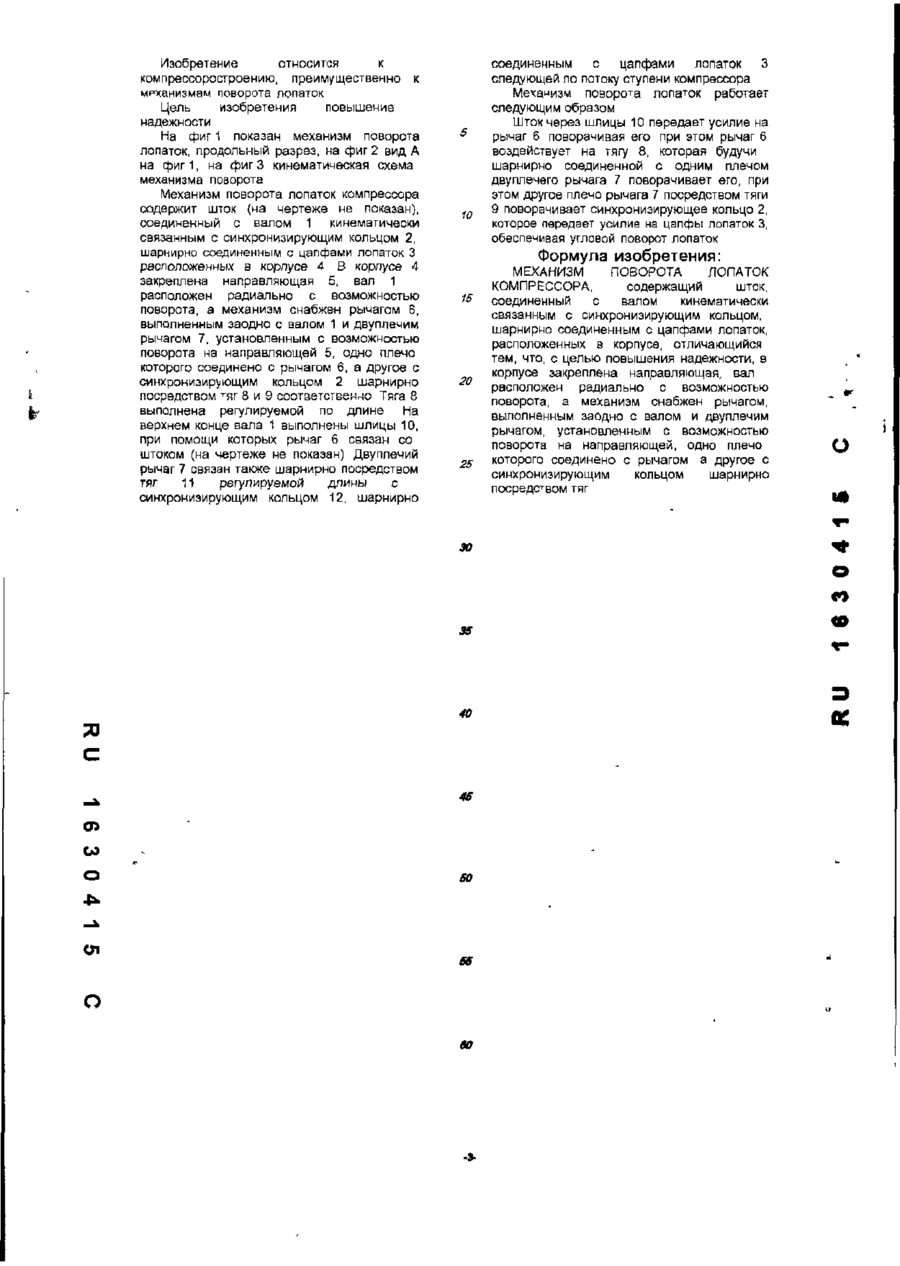

1 6 3 0 415 (51) МП К 6 С F 04 D 27/00 РОССИЙСКОЕ АГЕНТСТВО ПО ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ РОССИЙСКОЙ ФЕДЕРАЦИИ (21) (22) Заявка 4750573/06 24 08 1989 (46) Дата публикации 09 07 1995 (56) Ссылки Авторское свидетельство СССР N 989155 кл F 04D 27/00, 1979 * (71) Заявитель Запорожское машиностроительное конструкторское бюро "Прогресс" (72) Изобретатель Модзелевский Ю В (73) Патентообладатель Запорожское машиностроительное конструкторское бюро "Прогресс" ю (54) МЕХАНИЗМ ПОВОРОТА ЛОПАТОК КОМПРЕССОРА (57) Изобретение относится к компрессоростроению и позволяет повысить надежность механизма Механизм поворота лопаток содержит шток соединенный с валом 1 кинематически связанным с синхронизирующим кольцом 2 шарнирно соединенны м с цапфами лопаток 3 расположенных в корпусе 4 В корпусе 4 закреплена направляющая 5 вал 1 расположен радиально с возможностью поворота а механизм снабжен рычагом 6 выполненным заодно с валом 1 и двуплечим рычагом 7 установленным с возможностью поворота на направляющей 5 одно плечо которого соединено с рычагом 6 а другое с синхронизирующим кольцом 2 шарнирно посредством тяг соответственно 3 ил о **• &Я.1 О о Изобретение относится к компрессоростроению, преимущественно к мрханизмам поворота лопаток Цель изобретения повышение надежности На фиг 1 показан механизм поворота лопаток, продольный разрез, на фиг 2 вид А на фиг1, на фиг 3 кинематическая схема механизма поворота Механизм поворота лопаток компрессора содержит шток (на чертеже не показан), соединенный с валом 1 кинематически связанным с синхронизирующим кольцом 2, шарнирно соединенным с цапфами лопаток 3 расположенных в корпусе 4 В корпусе 4 закреплена направляющая 5, вал 1 расположен радиально с возможностью поворота, а механизм снабжен рычагом 6, выполненным заодно с валом 1 и двуплечим рычагом 7, установленным с возможностью поворота на направляющей 5, одно плечо которого соединено с рычагом 6, а другое с синхронизирующим кольцом 2 шарнирно посредством т яг 8 и 9 соответственно Тяга 8 выполнена регулируемой по длине На верхнем конце вала 1 выполнены шлицы 10, при помощи которых рычаг 6 связан со штоком (на чертеже не показан) Двуплечий рычаг 7 связан также шарнирно посредством тяг 11 регулируемой длины с синхронизирующим кольцом 12, шарнирно 10 соединенным с цапфами лопаток 3 следующей по потоку ступени компрессора Механизм поворота лопаток работает следующим образом Шток через шлицы 10 передает усилие на рычаг 6 поворачивая его при этом рычаг 6 воздействует на тягу 8, которая будучи шарнирно соединенной с одним плечом двуплечего рычага 7 поворачивает его, при этом другое плечо рычага 7 посредством тяги 9 поворачивает синхронизирующее кольцо 2, которое передает усилие на цапфы лопаток 3, обеспечивая угловой поворот лопаток Формула изобретения: 15 20 25 МЕХАНИЗМ ПОВОРОТА ЛОПАТОК КОМПРЕССОРА, содержащий штск, соединенный с валом кинематически связанным с синхронизирующим кольцом, шарнирно соединенным с цапфами лопаток, расположенных в корпусе, отличающийся тем, что, с целью повышения надежности, в корпусе закреплена направляющая, вал расположен радиально с возможностью поворота, а механизм снабжен рычагом, выполненным заодно с валом и двуплечим рычагом, установленным с возможностью поворота на направляющей, одно плечо которого соединено с рычагом а другое с синхронизирующим кольцом шарнирно посредством тяг о к* 30 О 35 40 45 О) 50 SS о во
