Змішувач для приготування переважно герметизуючих мастик
Формула / Реферат
Смеситель для приготовления преимущественно герметизирующих мастик, содержащий основание с установленным на нем электродвигателем с передающим механизмом, загрузочный бак, перемешивающее устройство, выполненное в виде вертикального винтового конвейера, размещенного внутри трубы с открытыми верхним и нижним участками и установленного в баке, и выгрузочное устройство, отличающийся тем, что, с целью улучшения перемешивания вязких компонентов мастик, на винтовых поверхностях в нижней и в верхней частях винтового конвейера выполнены соответственно наружные и внутренние вырезы.
Текст

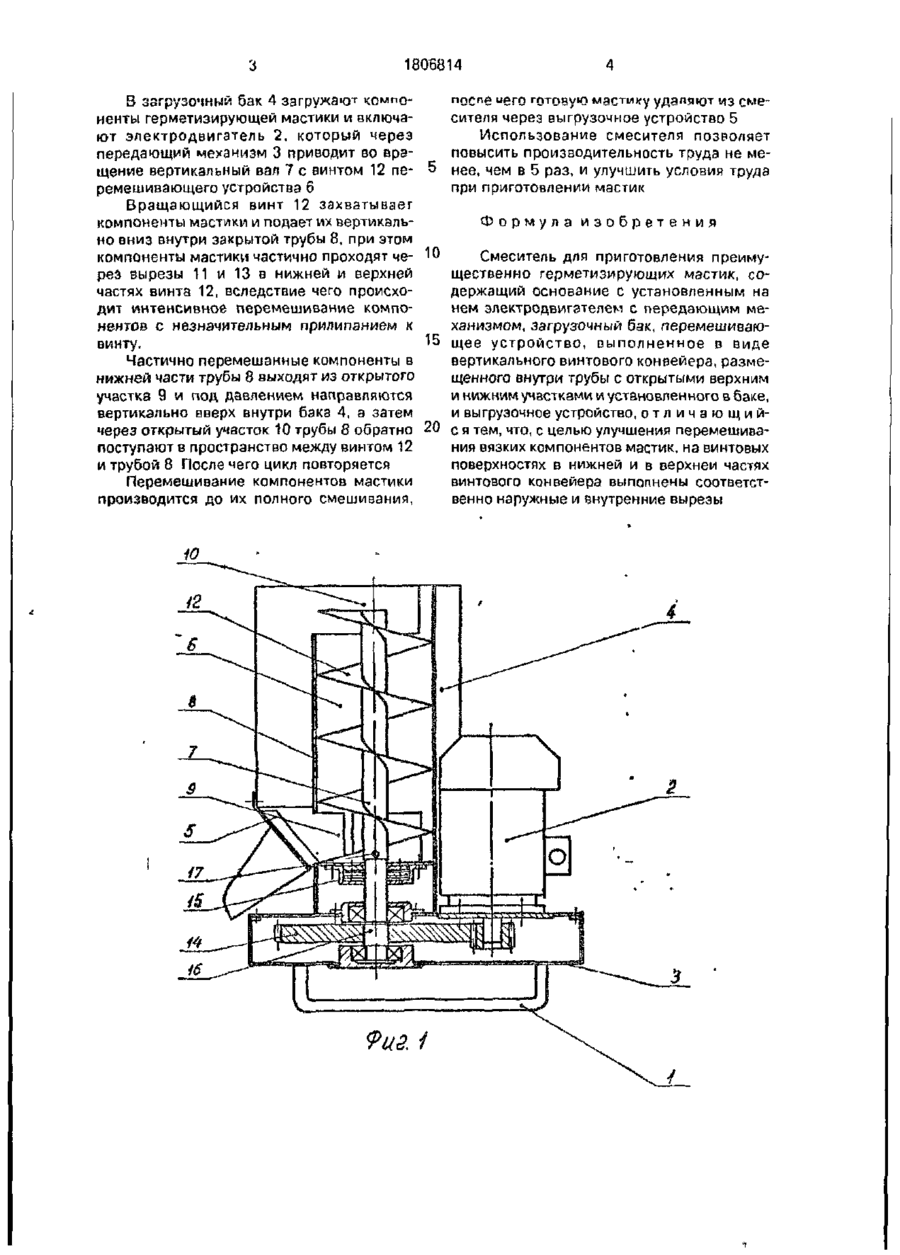

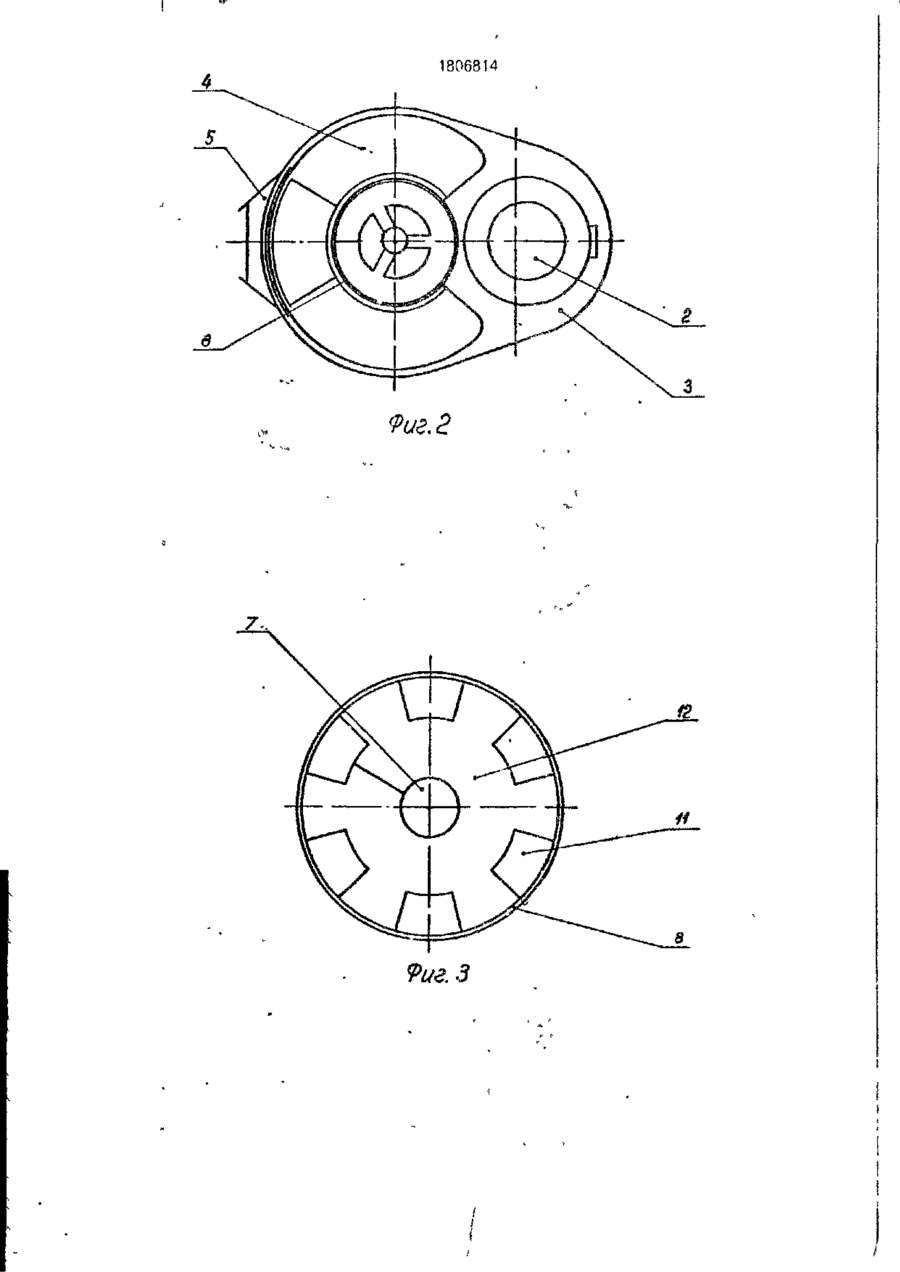

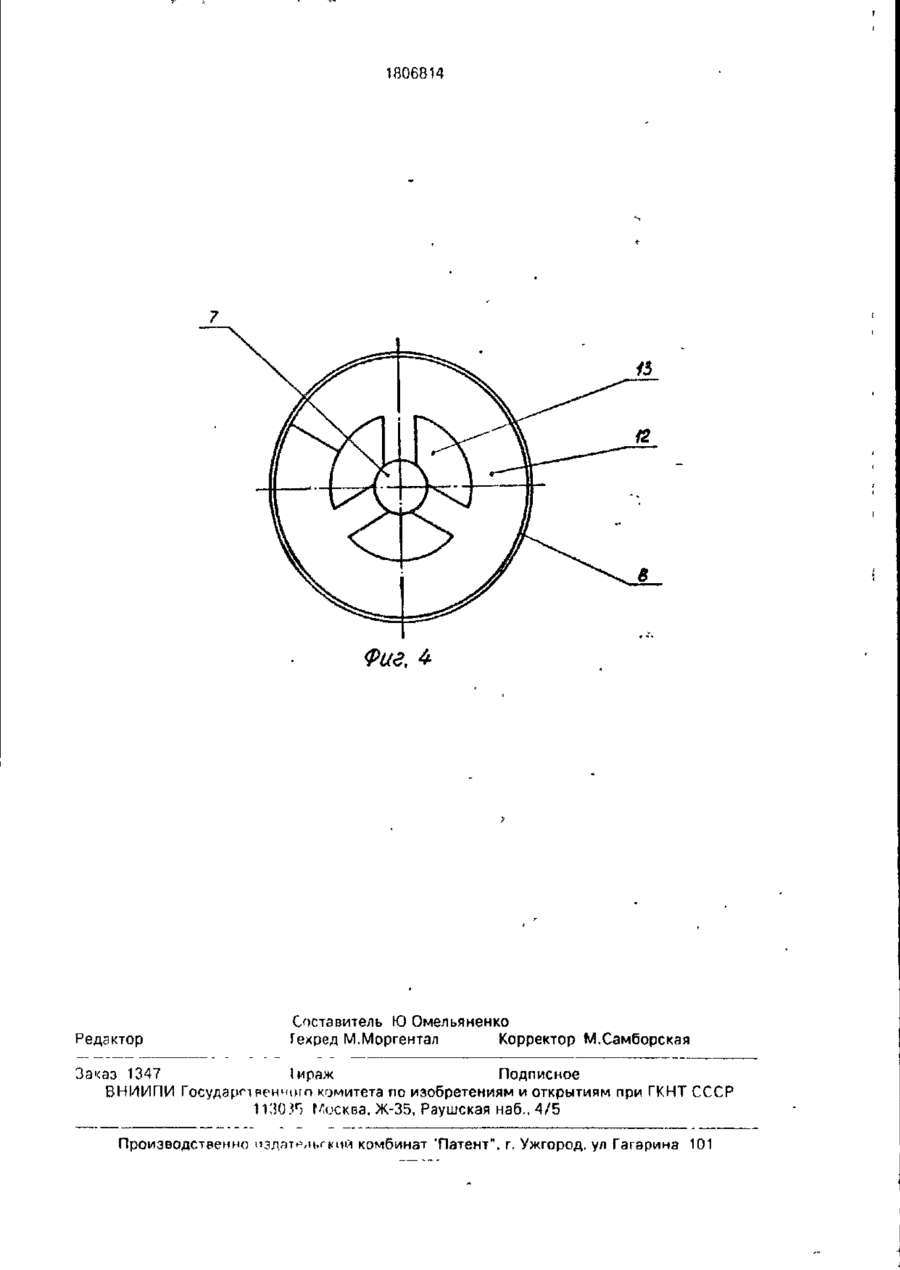

Использование изобретения для приготовления герметизирующих мастик Смеситель состоит из основания с установленным нз" нем электродвигателем с передающим механизмом, загрузочного бака с выгрузочным устройством и перемешивающим уст ройством выполненным в виде винтового конвейера с вертикальным валом, установленного в загрузочном баке внутри закрытой трубы, имеющей в нижней и верхней частях открытые участки Винтовой конвейер в нижней части выполнен с вырезами в наружной части винта, а верхней части с вырезами во внутренней части винта Передающий механизм выполнен в виде одноступенчатой зубчатой передачи с постоянным передаточным отношением Между передающим механизмом и перемешивающим устройством установлено многодисковое уплотнение Вертикальный вал конвейера соединен с валом передаюаієго механизма штифтом А ил Изобретение относится к строительным машинам и касается оборудования для приготовления герметизирующих мастик, используемых при герметизации зданий и сооружений может быть использовано также для приготовления малярных и лакокрасочных составов, различных шпатлевок Целью изобретения является улучшение перемешивания вязких компонентов герметизирующих мастик На фиг 1 показан вертикальный разрез смесителя, на фиг 2-смеситель, вид сверху, на фиг.З - конструктивное выполнение нижней части винтового конвейера на фиг 4 конструктивное выполнение верхней части винтового конвейера Смеситель состоит из основания 1 с установленным на нем электродвигателем 2 с передающим механизмом 2 загрузочного бака 4 с выгрузочным устройством 5 и пере мешивающим устройством 6, выполненным в виде винтового конвейера с вертикальным валом 7, установленного в загрузочном баке 4, внутри Закрытой трубы 8, имеющей в нижней и верхней частях открытые участки 9 и 10 Винтовой конвейер в нижней части выполнен с вырезами 11 в наружной части винта 12, а в верхней части с вырезами 13 во внутренней части винта 12 Передающий механизм 3 выполнен в виде одноступенчатой зубчатой передачи 14 с постоянным передаточным отношением Между передающим механизмом 3 и перемешивающим устройством 6 установлено многодисковое уплотнение 15 Вертикальный вал 7 соединен с валом 16 передающего механизма 3 штифтом 17 Смеситель°работает следующим образом і ' 1806814 В загрузочный 5зк 4 загружают компопоСп6 ugrO готовою мястику v/дяпяют ИЗ СМЄненты герметизирующей мастики и включасителя через выгрузочное устройство 5 ют электродвигатель 2, который через Использование смесителя позволяет передающий механизм 3 приводит во враповысить производительность труда не мещение вертикальный вал 7 с винтом 12 пенее, чем в 5 раз, и улучшить условия труда ремешивающего устройства 6 при приготовлении мастик Вращающийся винт 12 захватывает компоненты мастики и подает их вертикальФормула изобретения но вниз внутри закрытой трубы 8, при этом компоненты мастики частично проходят че- 10 Смеситель для приготовления преимурез вырезы 11 и 13 в нижней и верхней щественно герметизирующих мастик, сочастях винта 12, вследствие чего происходержащий основание с установленным на дит интенсивное перемешивание компонем электродвигателем с передающим менентов с незначительным прилипанием к ханизмом, загрузочный бак, перемешиваювинту. 15 щее устройство, выполненное в виде вертикального винтового конвейера, размеЧастично перемешанные компоненты в щенного внутри трубы с открытыми верхним нижней части трубы 8 выходят из открытого и нижним участками и установленного в баке, участка 9 и под давлением направляются и выгрузочное устройство, о т л и ч а ю щ и йвертикально вверх внутри бака 4, а затем через открытый участок 10 трубы 8 обратно 20 с я тем, что, с целью улучшения перемешивания вязких компонентов мастик, на винтовых поступают в пространство между винтом 12 поверхностях в нижней и в верхней частях и трубой 8 После чего цикл повторяется винтового конвейера выполнены соответстПеремешивание компонентов мастики венно наружные и внутренние вырезы производится до их полного смешивания, ?из, і 1806814 Фиг. 2 1806814 Фиг. 4 Редактор Составитель Ю Омельяненко Гехред М.Моргентал Корректор М.Самборская Заказ 1347 Іираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1ШЗ Г > Москва. Ж-35, Раушская наб., 4/5 Производственно пздят^.и.гкий комбинат 'Патент", г, Ужгород, ул Гагарина 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer for preparation of sealing mastics
Автори англійськоюOmelianenko Yurii Petrovych
Назва патенту російськоюСмеситель для приготовления преимущественно герметизирующих мастик
Автори російськоюОмельяненко Юрий Петрович
МПК / Мітки
МПК: B01F 7/24
Мітки: герметизуючих, мастик, змішувач, приготування, переважно
