Литьова форма для виготовлення полімерних порожнистих виробів з піднутренням

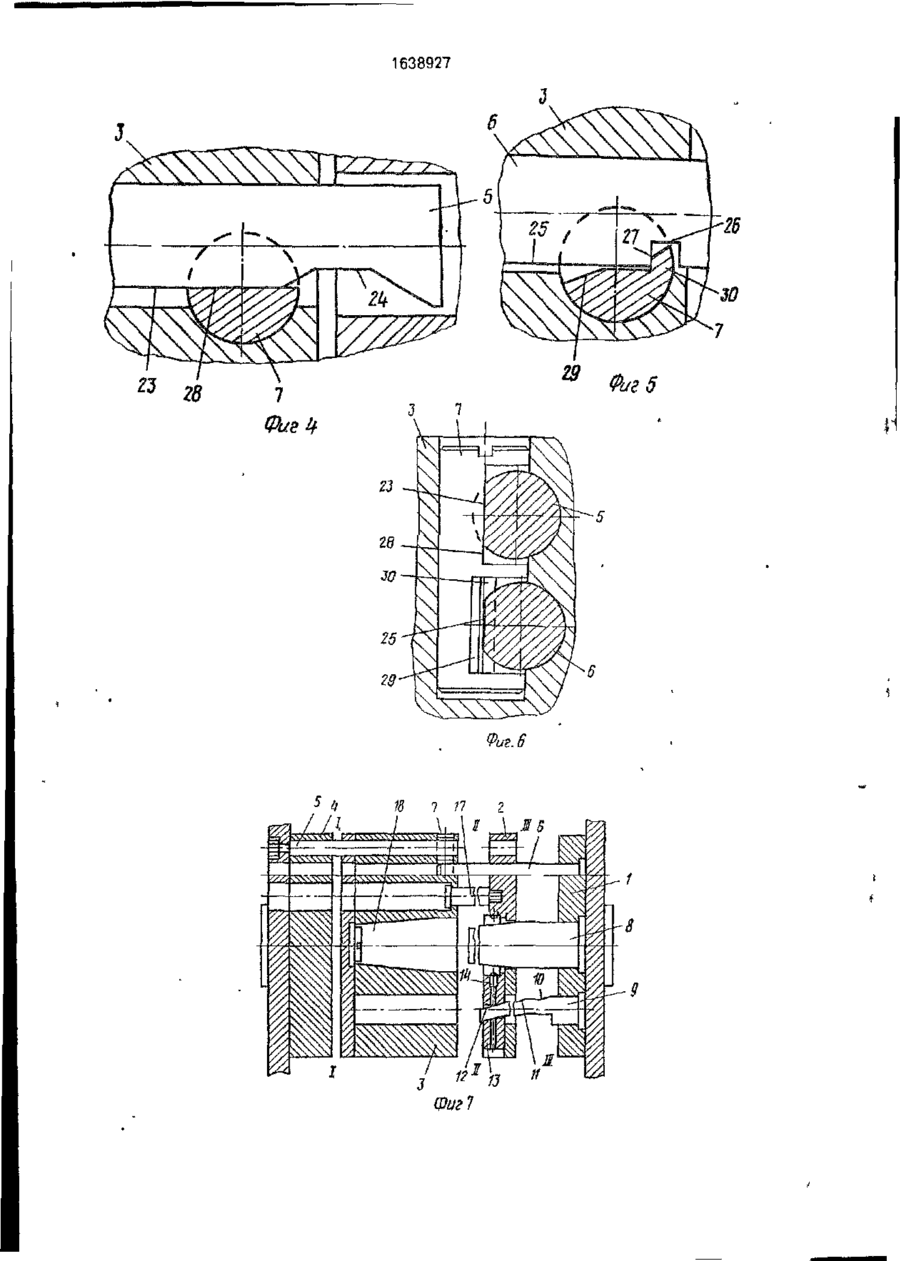

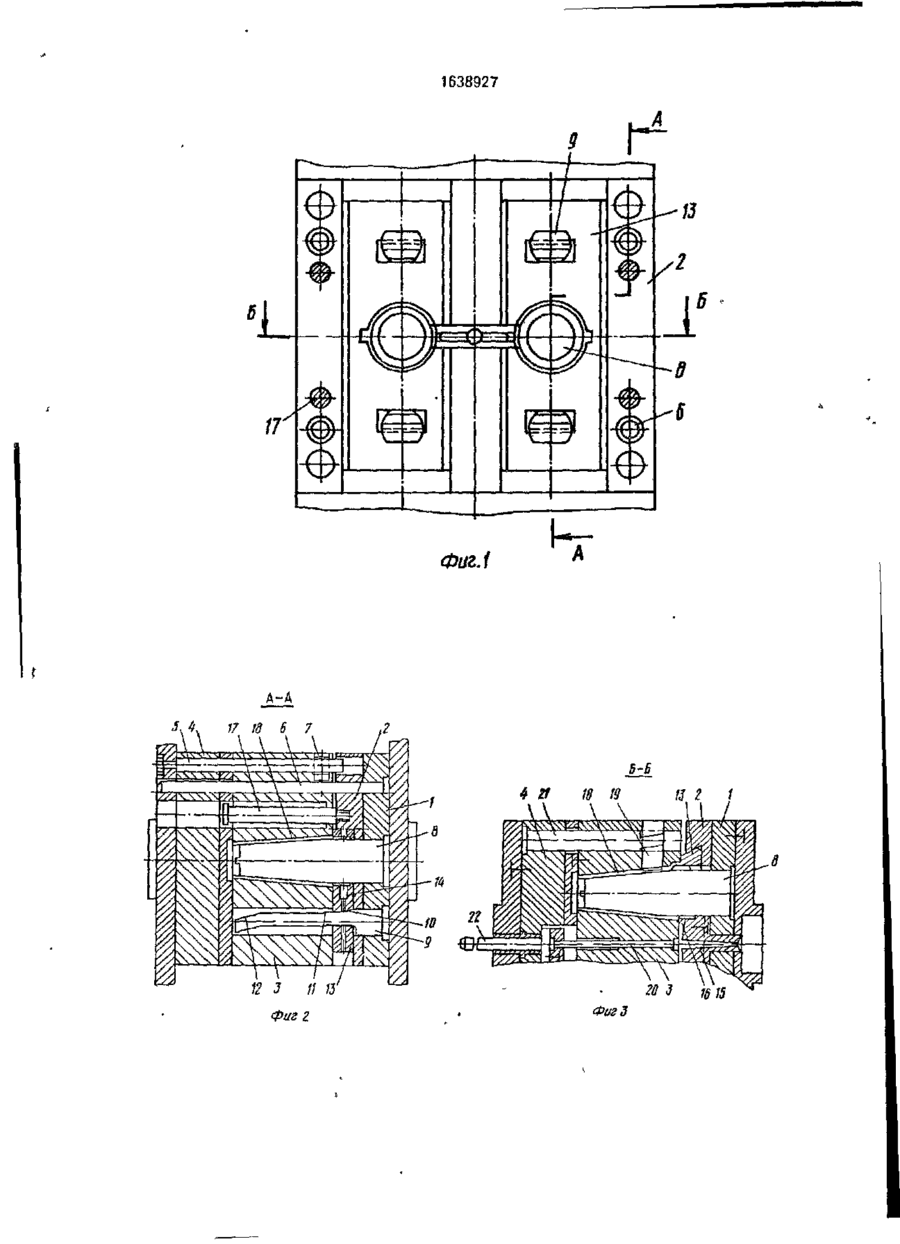

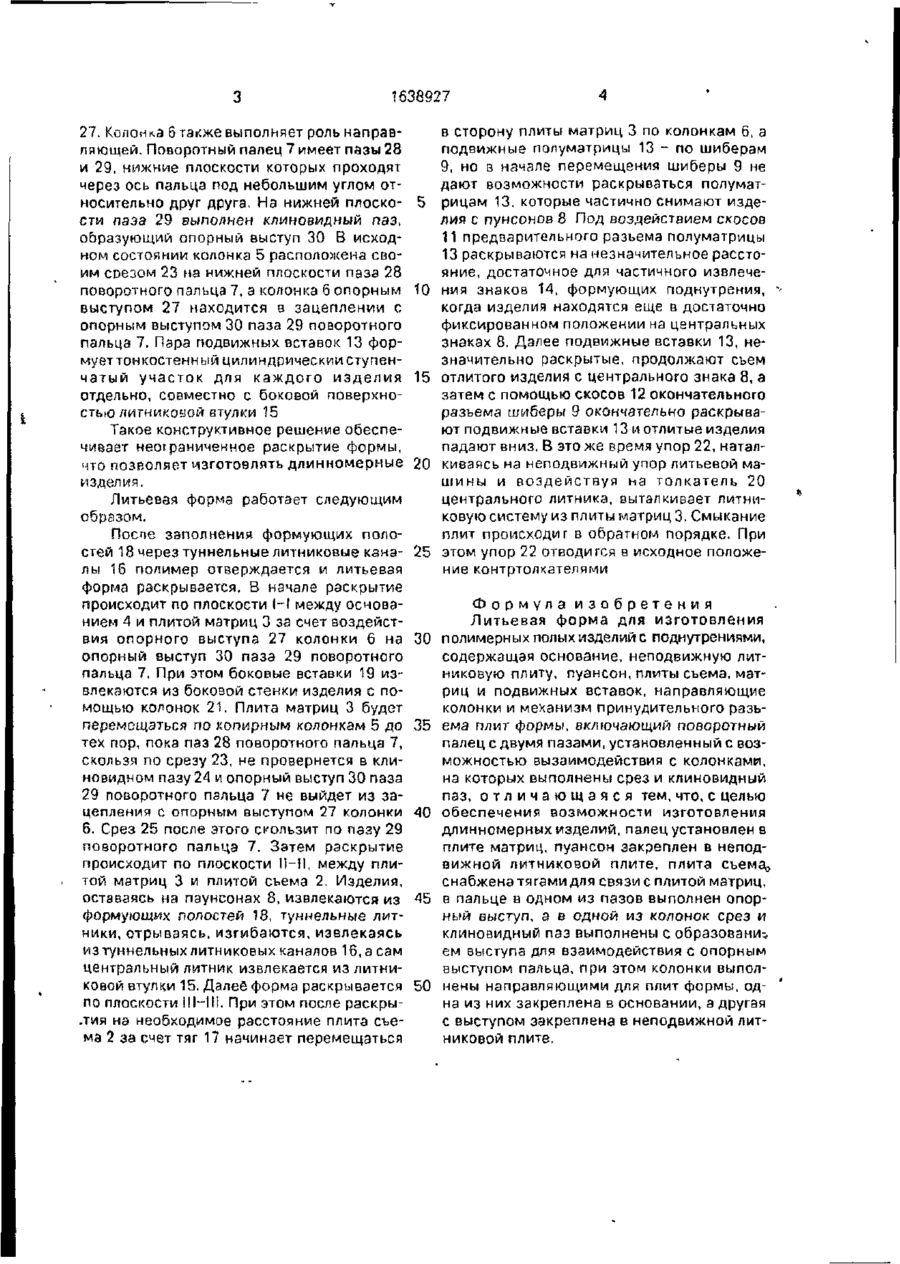

Изобретение относится к литьевым формам для изготовления полимерных полых изделий с поднутрениями. Цель изобретения - обеспечение возможности изготовления длинномерных изделий. Для этого палец 7 механизма принудительного разьема плит установлен в плите матриц, пуан сон закреплен в неподвижной литниковой плите, плита сьема снабжена тягами для связи с плитой матриц, в пальце 7 в одном из пазов выполнен опорный выступ ЗО, з в одной из колонок срез и клиновидный паз выполнены с образованием выступа 27 для взаимодействия с опорным выступом 30 пальца 7, при этом колонки выполнены направляющими для плит формы, одна из них закреплена в основании, а другая с выступом закреплена в неподвижной литниковой плите 1, Такое конструктивное решение обеспечивает неограниченное раскрытие формы, т, к колонка может выходить из контакта с поворотным пальцем, что позволяет увеличить длину изготовленных изделий. 8 ил. Изобретение относится к литьевым формам для изготовления полых изделий, имеющих цилиндрический ступенчатый участок и поднутрения. Целью изобретения является упрощение конструкции и повышение надежности работы литьевой формы. На фиг. 1 показана плита съема, на фиг. 2 и 3 - разрезы А-А и Б-Б на фиг. 1 соответственно; на фиг 4 - 6 показано взаимное расположение элементов механизма принудительного разъема в исходном состоянии; на фиг. 7 - 8 - лицевая форма в раскрытом состоянии Литьевая форма содержит неподвижную литниковую плиту 1, подвижные плиты, состоящие из плиты съема 2, плиты матриц 3, основания 4 и механизма принудительного разъема, включающего колонку 5, колонку 6, поворотный палец 7. В неподвижной плите 1 закреплены колонка 6, пуансоны 8. шиберы 9, имеющие запорные скосы 10, скосы 11 предварительного разъема и скосы 12 окончательного разъема В плите съема 2 расположены подвижные вставки 13 со знаками 14, формующими поднутрения, литниковая втулка 15 с туннельными литниковыми каналами 16 и тяги 17 В плите матриц 3 установлен поворотный палец 7, выполнены формующие полости 18, имеются боковые вставки 19, толкатель 20 центрального литника, В основании 4 закреплены колонка 5, колонка 21 с наклонным участком, взаимодействующим со вставкой 19. упор 22, связанный с толкателем 20 центрального литника Колонка 5 имеет срез 23, который заканчивается клиновидным пазом 24, она выполняет роль направляющей для подвижной относительно опорной плиты 4 плиты матриц 3 Колонка 6 имеет срез 25 и поперечный паз 26, которые вместе образуют опорный выступ 12-91 27. Колонка 6 также выполняет роль направляющей. Поворотный палец 7 имеет пазы 28 и 29, нижние плоскости которых проходят через ось пальца под небольшим углом относительно друг друга. На нижней плоско- 5 сти паза 29 выполнен клиновидный паз, образующий опорный выступ 30 В исходном состоянии колонка 5 расположена своим соезом 23 на нижней плоскости паза 28 поворотного пальца 7, а колонка б опорным 10 выступом 27 находится в зацеплении с опорным выступом 30 паза 29 поворотного пзльцз 7. Пэра подвижных вставок 13 формует тонкостенный цилиндрический ступенчатый участок для каждого изделия 15 отдельно, совместно с боковой поверхностью литниковой втулки 15 Такое конструктивное решение обеспечивает неограниченное раскрытие формы, что позволяет изготовлять длинномерные 20 изделия. Литьевая форма работает следующим образом. Поспе заполнения формующих полостей 18 через туннельные литниковые кана- 25 лы 16 полимер отверждается и литьевая форма раскрывается. В начале раскрытие происходит по плоскости 1-І между основанием 4 и плитой матриц 3 за счет воздействия опорного выступа 27 колонки 6 на 30 опорный выступ 30 паза 29 поворотного пальца 7. При этом боковые вставки 19 извлекаются из боковой стенки изделия с помощью колонок 21. Плита матриц 3 будет перемещаться по колирным колонкам 5 до 35 тех пор, пока паз 28 поворотного пальца 7, скользя по срезу 23, не провернется в клиновидном пазу 24 и опорный выступ 30 паза 29 поворотного пальца 7 не выйдет из зацепления с опорным выступом 27 колонки 40 6. Срез 25 после этого скользит по пазу 29 поворотного пальца 7. Затем раскрытие происходит по плоскости 11-11, между плитой матриц 3 и плитой съема 2. Изделия, оставаясь на паунсонах 8, извлекаются из 45 формующих полостей 18, туннельные литники, отрываясь, изгибаются, извлекаясь из туннельных литниковых каналов 16, а сам центральный литник извлекается из литниковой втулки 15. Далее форма раскрывается 50 по плоскости Ill-Ill. При этом после раскрытия на необходимое расстояние плита съема 2 за счет тяг 17 начинает перемещаться в сторону плиты матриц 3 по колонкам б, а подвижные полуматрицы 13 - по шиберам 9, но в начале перемещения шиберы 9 не дают возможности раскрываться полуматрицам 13, которые частично снимают изделия с пунсонов 8 Под воздействием скосов 11 предварительного разъема полуматрицы 13 раскрываются на незначительное расстояние, достаточное для частичного извлечения знаков 14, формующих поднутрения, • когда изделия находятся еще в достаточно фиксированном положении на центральных знаках 8. Далее подвижные вставки 13, незначительно раскрытые, продолжают съем отлитого изделия с центрального знака 8, а затем с помощью скосов 12 окончательного разъема шиберы 9 окончательно раскрывают подвижные вставки 13 и отлитые изделия падают вниз. В это же время упор 22, наталкиваясь на неподвижный упор литьевой машины и воздействуя на толкатель 20 центрального литника, выталкивает литниковую систему из плиты матриц 3. Смыкание плит происходит в обратном порядке. При этом упор 22 отводится в исходное положение контртолкателями Формула изобретения Литьевая форма для изготовления полимерных полых изделий с поднутрениями, содержащая основание, неподвижную литниковую плиту, пуансон, плиты съема, матриц и подвижных вставок, направляющие колонки и механизм принудительного разъемэ плит формы, включающий поворотный палец с двумя пазами, установленный с возможностью вызаимодействия с колонками, на которых выполнены срез и клиновидный паз, о т л и ч а ю щ а я с я тем, что, с целью обеспечения возможности изготовления длинномерных изделий, палец установлен в плите матриц, пуансон закреплен в неподвижной литниковой плите, плита съемад снабжена тягами для связи с плитой матриц, в пальце в одном из пазов выполнен опорный выступ, а в одной из колонок срез и клиновидный паз выполнены с образование ем выступа для взаимодействия с опорным выступом пальца, при этом колонки выполнены направляющими для плит формы, одна из них закреплена в основании, а другая с выступом закреплена в неподвижной литниковой плите. 1638927 A г Г д-д 17 18 6 7 ^ХЛлХл В-Б ФигЗ 1638927 г. 6 1638927 22 Редактор Т Пмлипенко Составитель В.Шуралев Техред М Моргентал Корректор А.Осауленко Заказ 1160/ДСП Тираж 225 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-мздзтельский комбинат "Патент", г Ужгород, ул Гагарина, 101
