Литьова форма для виготовлення порожнистих виробів з піднутренням

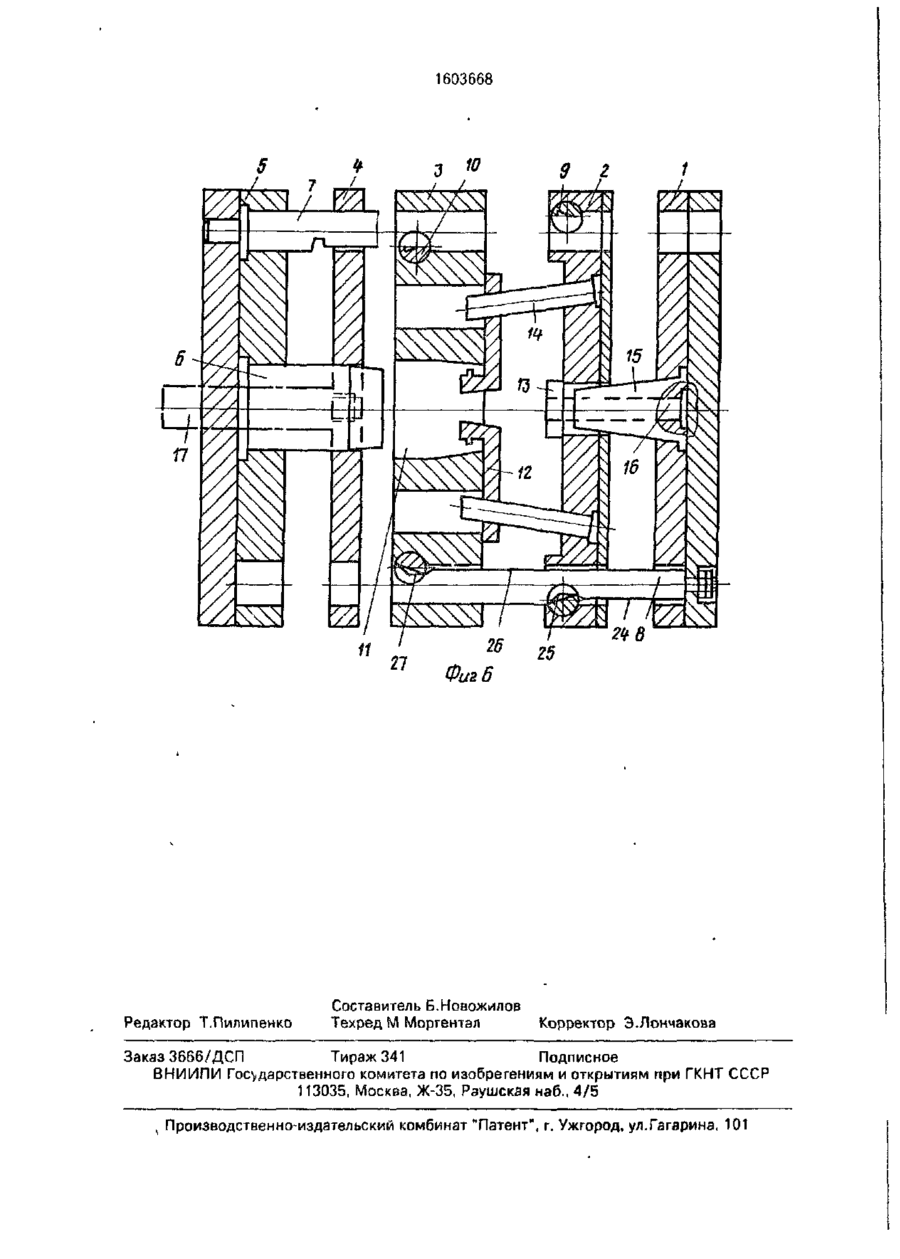

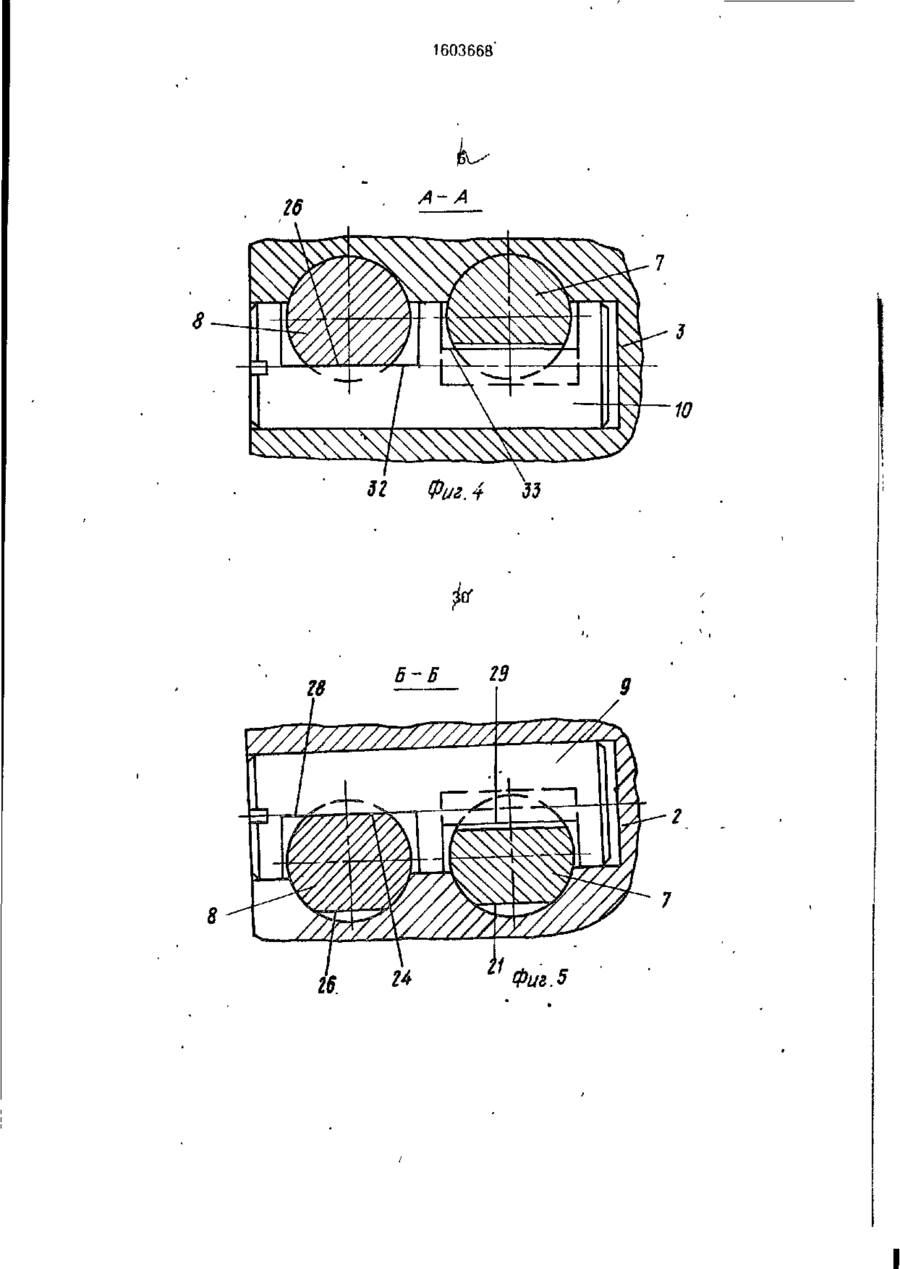

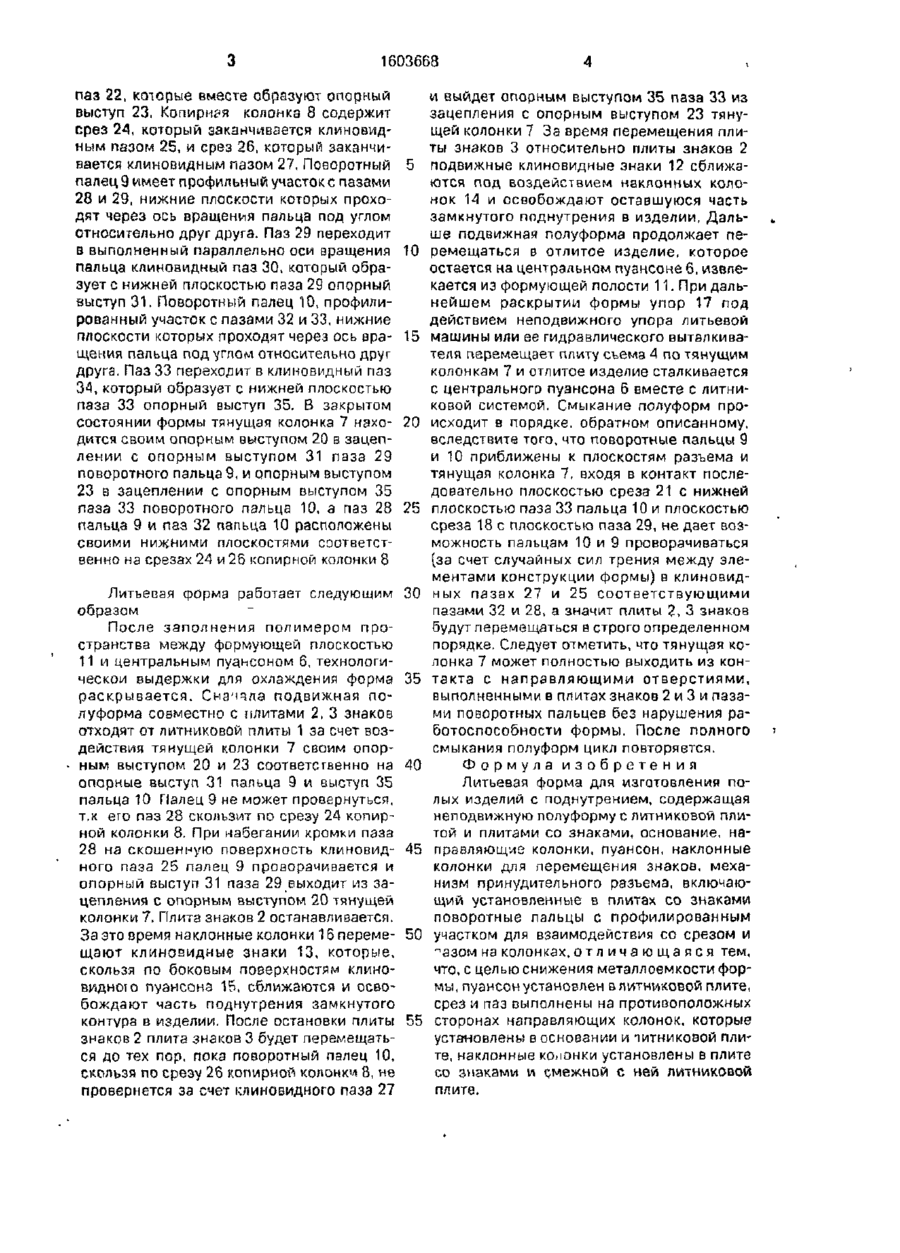

Изобретение относится к литьевым формам для изготовления полых полимерных изделий с замкнутым поднутрением на внутренней поверхности Цель изобретения уменьшение металлоемкости формы Для этого пуансон 15 установлен в литниковой плите, на противоположных сторонах направляющих колонок 7, 8, которые установлены в основании 5 и литниковой плите 1, при этом наклонные колонки закреплены в плите 2 знаков и смежной с ней литниковой плите При раскрытии формы последова тельно перемещаются плиты знаков, после чего изделие плитой съема удаляется с центрального пуансона 6 Выполнение элементов механизма принудительного разьема на направляющих колонках на их противоположных сторонах, позволит уменьшить металлоемкость формы за счет исключения специальных тянущих колонок 6 ил Изобретение относится к оснастке для переработки пластмасс методом литья под давлением в частности к литьевым формам для изготовления полых конусообразных или цилиндрических изделий сложной конфигурации с замкнутым поднутрением На фиг 1 показана литьевая форма в со мкнутом состоянии разрез на фиг 2,3,4 5 взаимное расположение элементов механизма принудительного разъема,на фиг 6 литьевая форма в раскрытом состоянии, разрез Литьевая форма содержит неподвижную и подвижную полуформы и механизмы принудительного разъема Неподвижная полуформа состоит из литниковой плиты 1, подвижной плиты знаков 2 подвижной плиты знаков 3. подвижная полуформа состоит из плиты съема 4 и пуансонодержателя 5 с закрепленным в нем центральным пуансоном 6. Механизмы принудительного разъема содержат каждый тянущую колонку 7, закрепленную в пуансонодержателе 5, ко лирную колонку 8 закрепленную в литнико вой плите 1, поворотный палец 9 расположенный в плите знаков 2 у плоскости разъема, поворотный палец 10, расположенный в плите знаков 3 у плоскости разъема Тянущая 7 и копирная 8 колонки выполняют роль направляющих соответственно для подвижной и неподвижной полуформ Плита знаков 3 содержит формующую полость 11 и подвижные клиновидные знаки 12, формующие часть замкнутого поднутрения Плита знаков 2 содержит подвижные клиновидные знаки 13, формующие другую часть замкнутого поднутрения и наклонные колонки 14, перемещающие клиновидные знаки 12 В литниковой плите 1 закреплен клиновидный пуансон 15 и наклонные колонки 16, перемещающие клиновидные знаки 13. В плите съема 4 закреплен упор 17 Тянущая колонка 7 содержит срез 18 и поперечный паз 19, которые вместе образуют опорный выступ 20, срез 21 и поперечный 40-90 г-1 г ^ V о о о со 603668 паз 22, которые вместе образуют опорный выступ 23. Копирная колонка 8 содержит срез 24, который заканчивается клиновидным пазом 25, и срез 26, который заканчивается клиновидным пазом 27. Поворотный палец 9 имеет профильный участок с пазами 28 и 29, нижние плоскости которых проходят через ось вращения пальца под углом относительно друг друга. Паз 29 переходит в выполненный параллельно оси вращения пальца клиновидный паз 30, который образует с нижней плоскостью паза 29 опорный выступ 31. Поворотный палец 10, профилированный участок с пазами 32 и 33. нижние плоскости которых проходят через ось вращения пальца под углом относительно друг друга. Паз 33 переходит в клиновидный паз 34, который образует с нижней плоскостью паза 33 опорный выступ 35. В закрытом состоянии формы тянущая колонка 7 находится своим опорным выступом 20 в зацеплении с опорным выступом 31 паза 29 поворотного пальца 9, и опорным выступом 23 в зацеплении с опорным выступом 35 паза 33 поворотного пальца 10, а паз 28 пальца 9 и паз 32 пальца 10 расположены своими нижними плоскостями соответственно на срезах 24 и 26 копирной колонки 8 Литьевая форма работает следующим образом После заполнения полимером пространства между формующей плоскостью 11 и центральным пуансоном 6, технологической выдержки для охлаждения форма раскрывается. Сначала подвижная полуформа совместно с плитами 2, 3 знаков отходят от литниковой плиты 1 за счет воздействия тянущей колонки 7 своим опорным выступом 20 и 23 соответственно на опорные выступ 31 пальца 9 и выступ 35 пальца 10 Палец 9 не может провернуться, т.к его паз 28 скользит по срезу 24 копирной колонки 8. При набегании кромки паза 28 на скошенную поверхность клиновидного паза 25 палец 9 проворачивается и опорный выступ 31 паза 29 выходит из зацепления с опорным выступом 20 тянущей колонки 7. Плита знаков 2 останавливается. За это время наклонные колонки 16 перемещают клиновидные знаки 13, которые, скользя по боковым поверхностям клиновидною пуансона 15, сближаются и освобождают часть поднутрения замкнутого контура в изделии. После остановки плиты знаков 2 плита знаков 3 будет перемещаться до тех пор, пока поворотный палец 10, скользя по срезу 26 копирной колонки 8, не провернется за счет клиновидного паза 27 5 10 15 20 25 30 35 40 45 50 55 и выйдет опорным выступом 35 паза 33 из зацепления с опорным выступом 23 тянущей колонки 7 За время перемещения плиты знаков 3 относительно плиты знаков 2 подвижные клиновидные знаки 12 сближаются под воздействием наклонных колонок 14 и освобождают оставшуюся часть замкнутого поднутрения в изделии, Дальше подвижная полуформа продолжает перемещаться в отлитое изделие, которое остается на центральном пуансоне 6, извлекается из формующей полости 11. При дальнейшем раскрытии формы упор 17 под действием неподвижного упора литьевой машины или ее гидравлического выталкивателя перемещает плиту съема 4 по тянущим колонкам 7 и отлитое изделие сталкивается с центрального пуансона 6 вместе с литниковой системой. Смыкание полуформ происходит в порядке, обратном описанному, вследствите того, что поворотные пальцы 9 и 10 приближены к плоскостям разъема и тянущая колонка 7, входя в контакт последовательно плоскостью среза 21 с нижней плоскостью паза 33 пальца 10 и плоскостью среза 18 с плоскостью паза 29, не дает возможность пальцам 10 и 9 проворачиваться [за счет случайных сил трения между элементами конструкции формы) в клиновидных пазах 27 и 25 соответствующими пазами 32 и 28, а значит плиты 2, 3 знаков будут перемещаться в строго определенном порядке. Следует отметить, что тянущая колонка 7 может полностью выходить из контакта с направляющими отверстиями, выполненными в плитах знаков 2 и 3 и пазами поворотных пальцев без нарушения работоспособности формы. После полного смыкания полуформ цикл повторяется. Формула изобретения Литьевая форма для изготовления полых изделий с поднутрением, содержащая неподвижную полуформу с литниковой плитой и плитами со знаками, основание, направляющие колонки, пуансон, наклонные колонки для перемещения знаков, механизм принудительного разъема, включающий установленные в плитах со знаками поворотные пальцы с профилированным участком для взаимодействия со срезом и -азом на колонках, отл и ч а ю щ а я с я тем, что, с целью снижения металлоемкости формы, пуансон установлен в литниковой плите, срез и паз выполнены на противоположных сторонах направляющих колонок, которые установлены в основании и питниковой плите, наклонные колонки установлены в плите со знаками и смежной с ней литниковой плите. 1603668 / № if S 11 \ЩЩ9\Щ\ Щ \Щ p i U l l l \ 27 26 jTll \ \ \ \ \ !!•••• З 25 Z>f Z8 2 8 дарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Рзушская над., 4/5 , Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
