Зонт з телескопічною стійкою

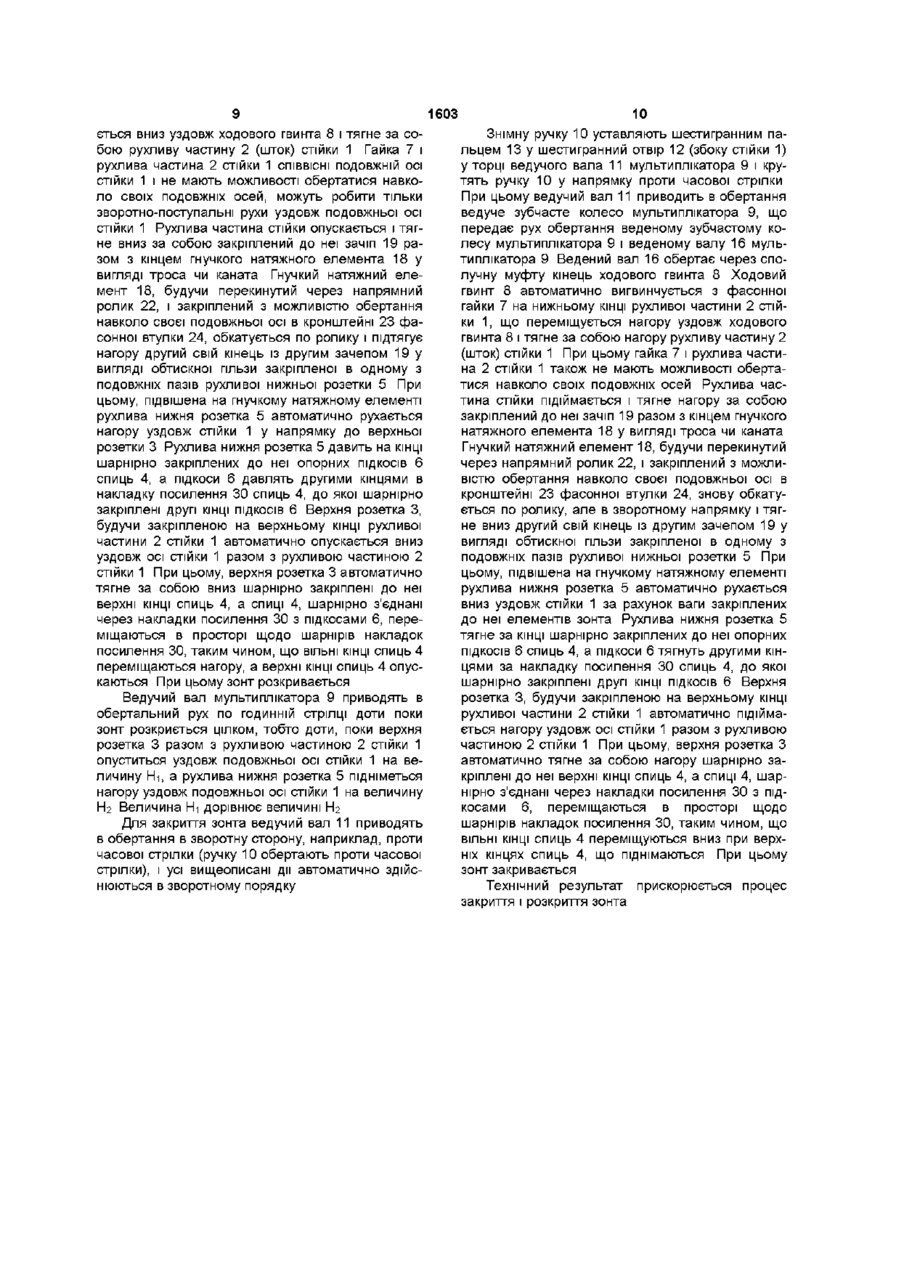

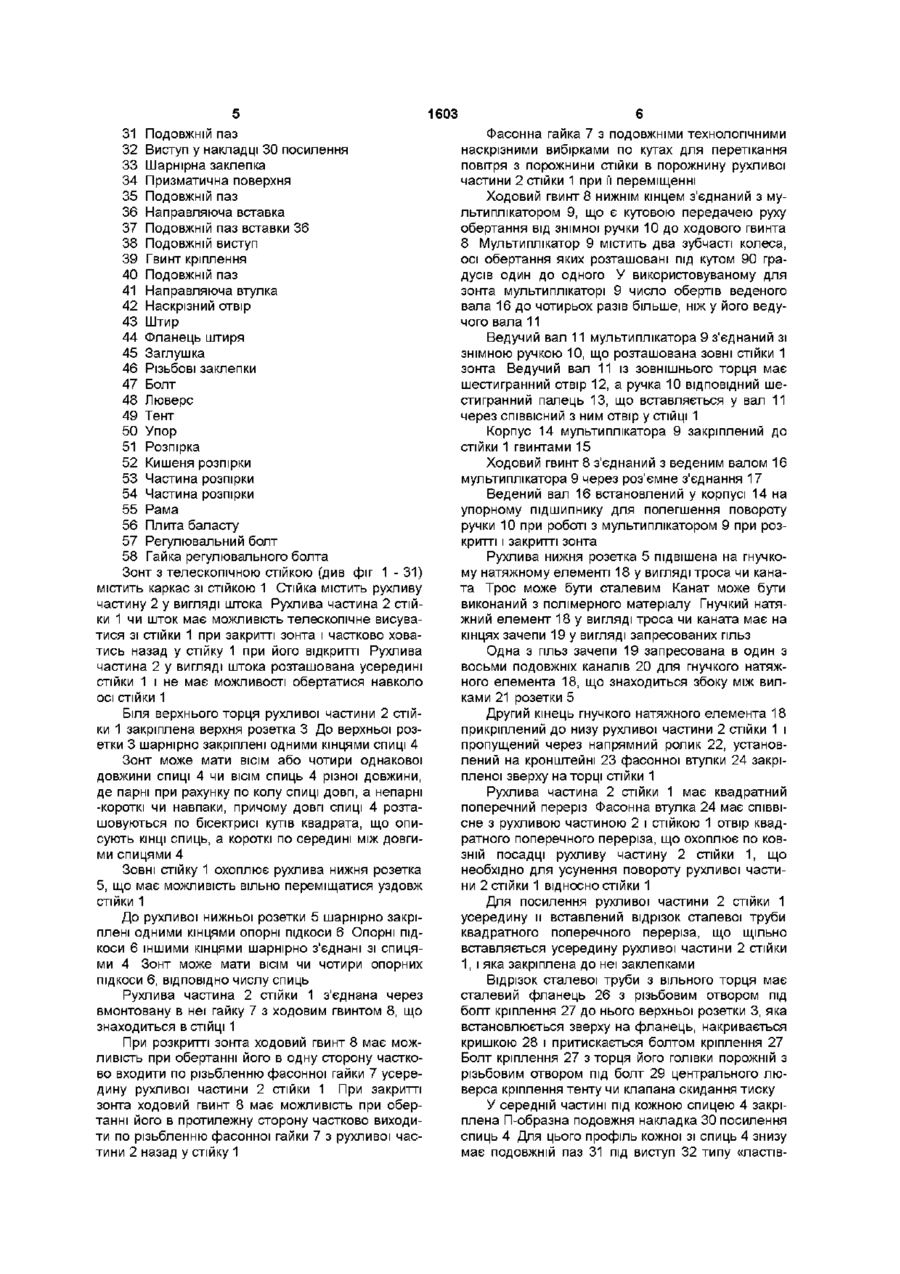

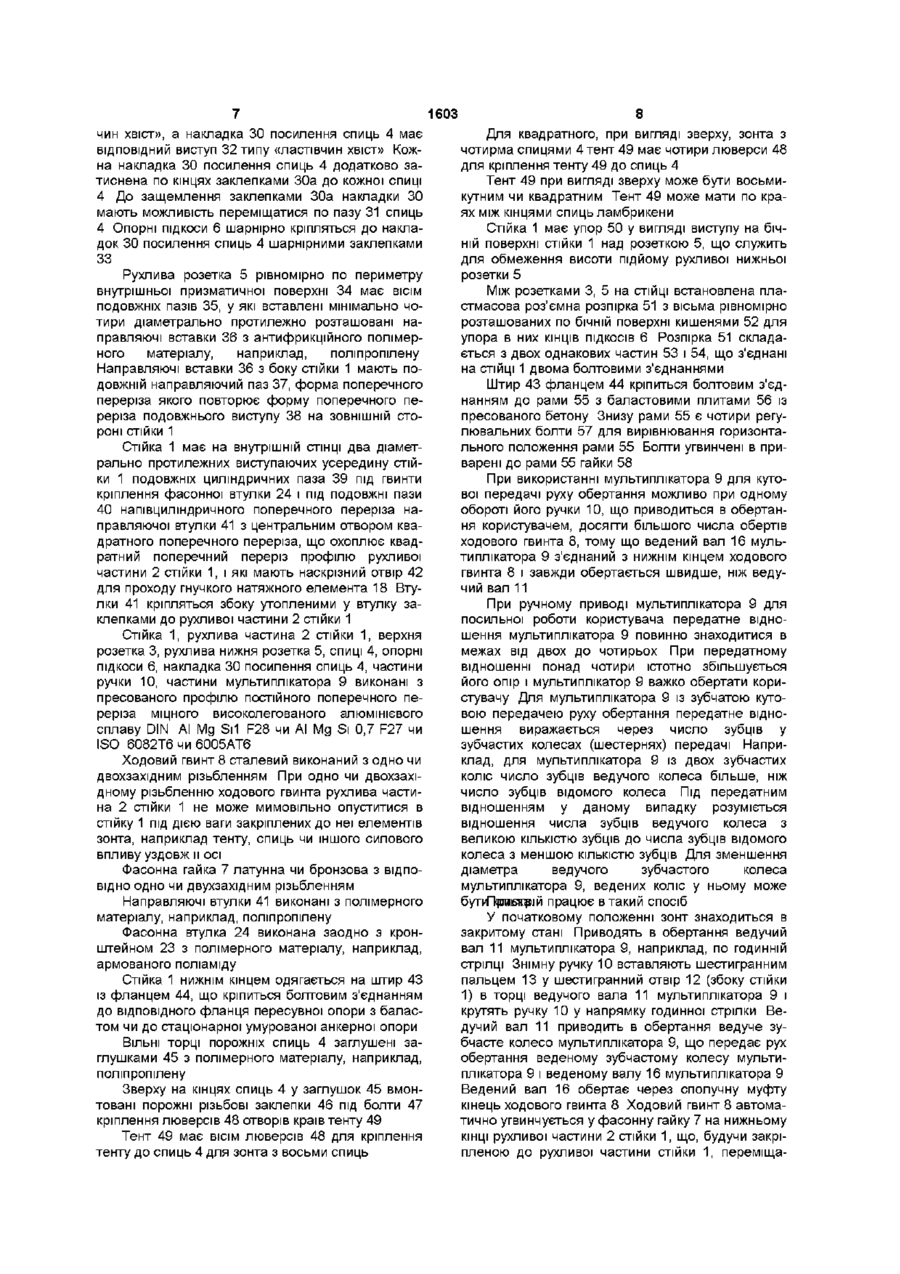

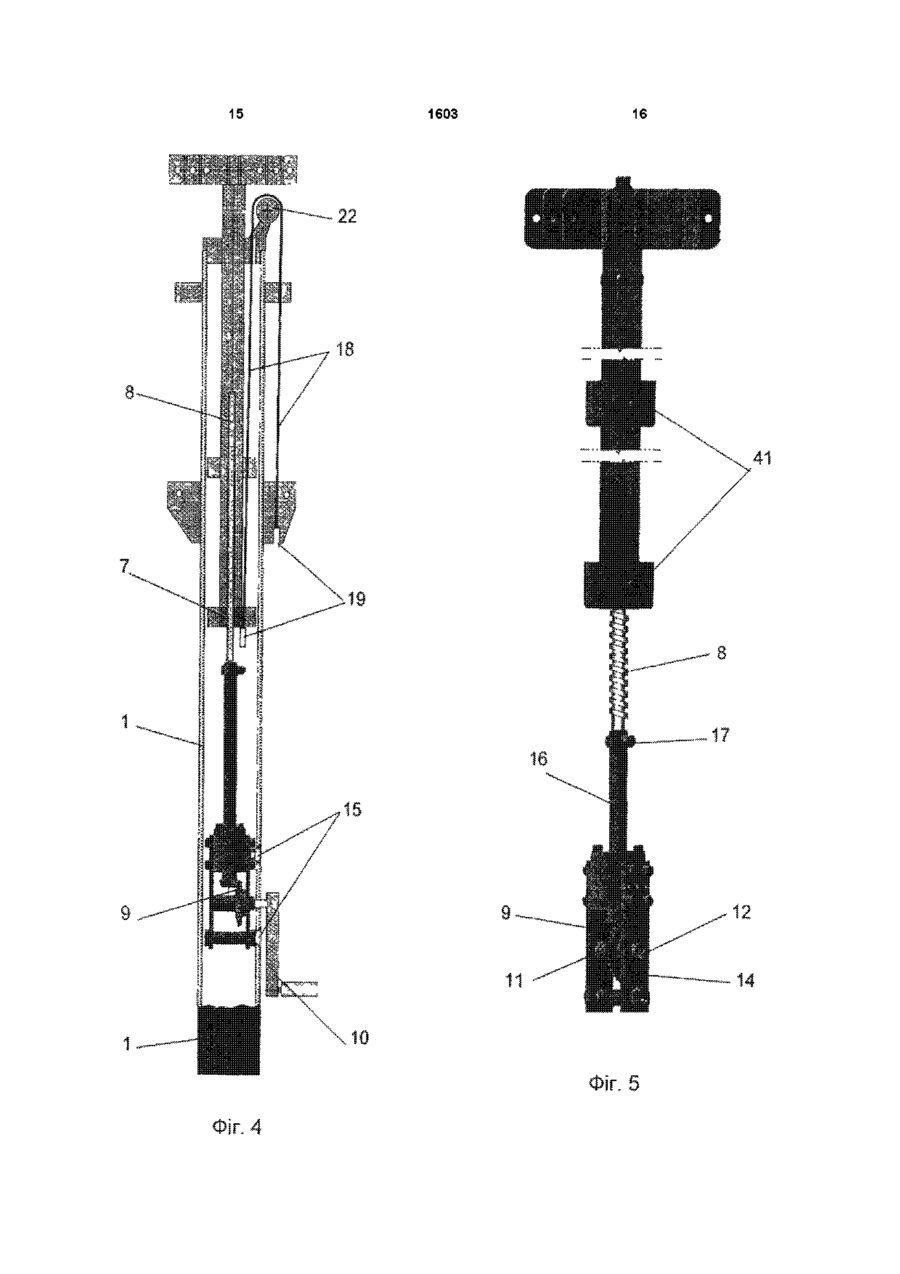

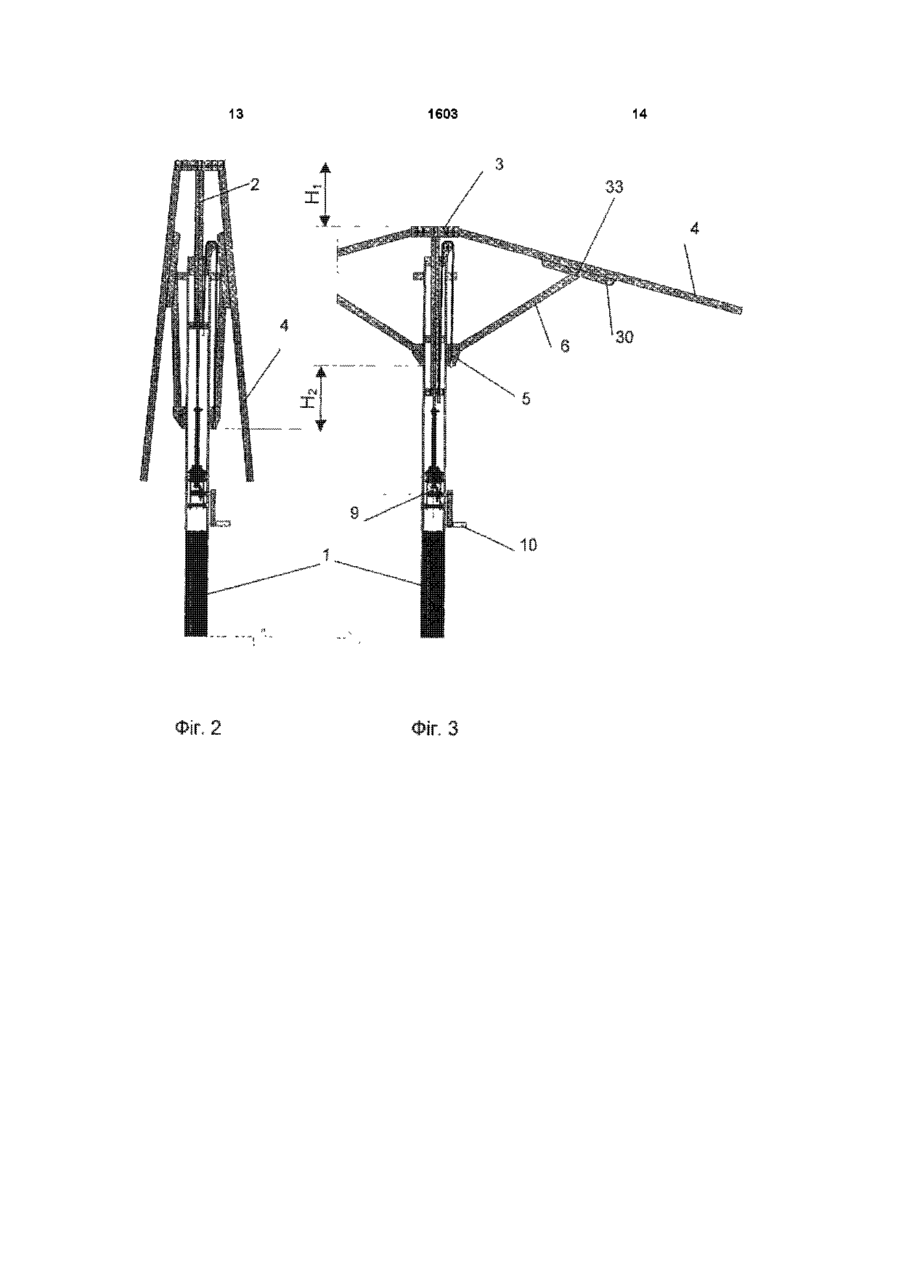

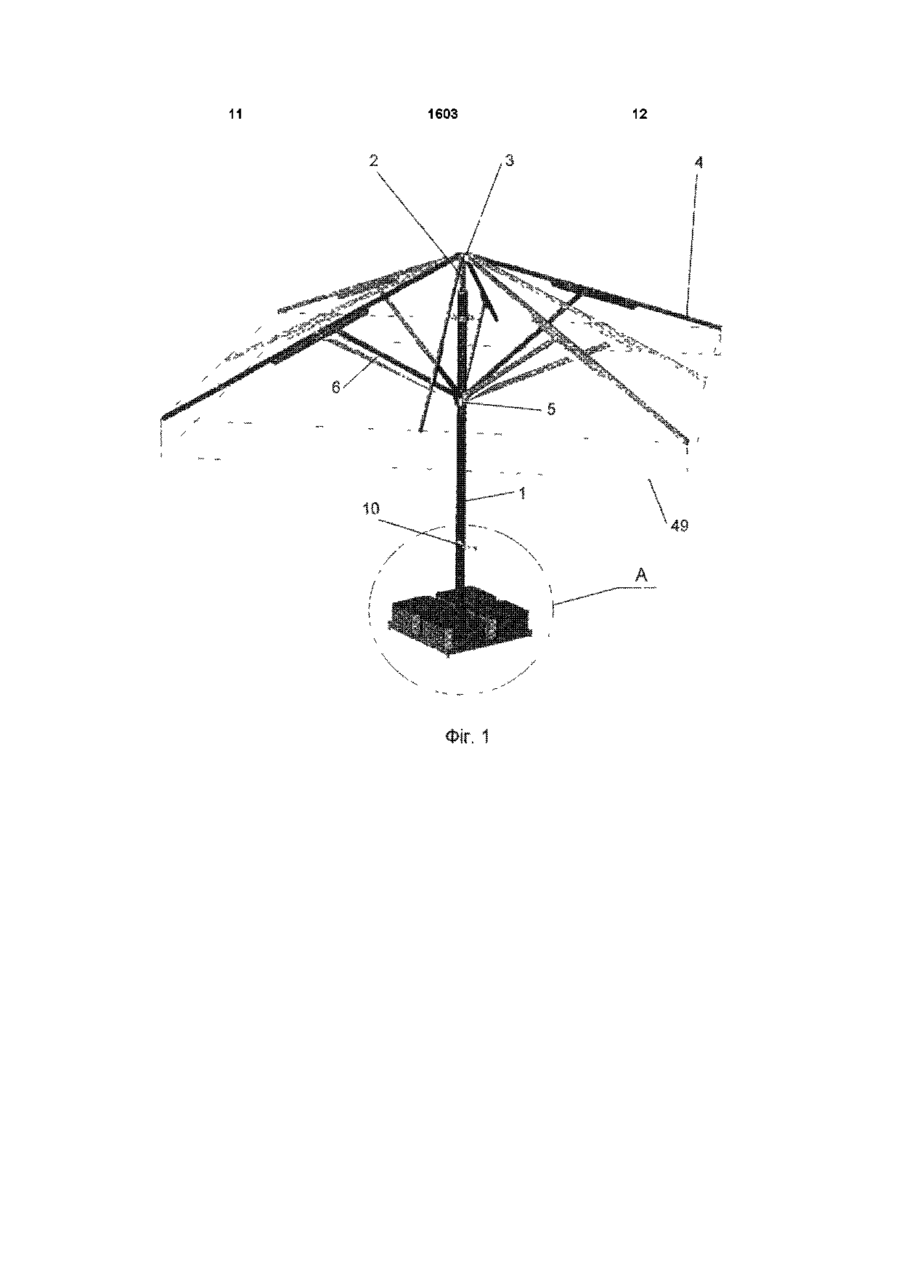

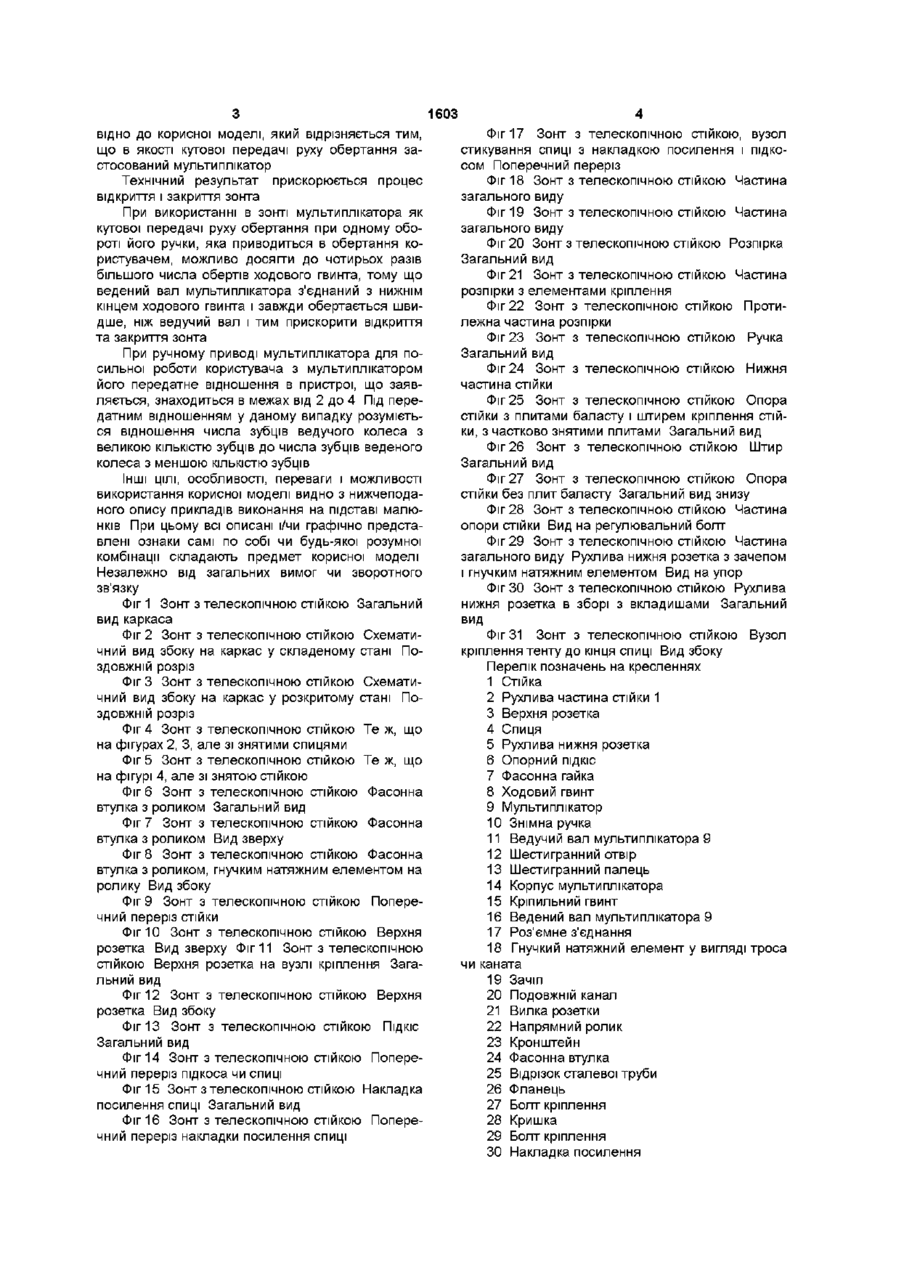

Зонт з телескопічною стійкою, що містить стійку з рухливою частиною, яка має можливість телескопічно висуватися зі стійки без можливості и повороту навколо осі стійки при закритті зонта і ховатись назад у стійку при його відкритті і до якої закріплена верхня розетка із шарнірно закріпленими до неї спицями, рухливу уздовж стійки нижню розетку, до якої шарнірно закріплені одни Корисна модель відноситься до галузі зонтів і може використовуватися як великий зонт, наприклад, з діаметром тенту зонта в розкритому стані до 8м і більше, наприклад, садовий, пляжний, для кафе, використовуваного для персонального або групового захисту від дощу чи сонця Відомий ЗОНТ З телескопічною стійкою (див патент Роси №2088129), що містить стійку з рухливою частиною, що має можливість телескопічне висуватися зі стійки без можливості її повороту навколо осі стійки при закритті зонта і ховатись назад у стійку при його відкритті, і до якої закріплена верхня розетка із шарнірно закріпленими до неї спицями, рухливу уздовж стійки нижню розетку, до якої шарнірно закріплені одними кінцями опорні підкоси, які іншими кінцями шарнірно з'єднані зі спицями, причому, рухлива частина стійки з'єднана з ходовим гвинтом, що знаходиться в СТІЙЦІ, який нижнім кінцем приєднаний до кутової передачі руху обертання, яка знаходиться в СТІЙЦІ, гнучкий натяжний елемент у вигляді троса чи каната, один кінець якого закріплений до рухливої нижньої розетки, а другий його кінець закріплений до рухливої частини стійки, а також закріплений на СТІЙЦІ напрямний ролик, через який пропущений вищевказаний натяжний елемент у вигляді троса чи каната Як кутова передача використовується черв'ячна передача руху обертання, де кінець черв'яка ми кінцями опорні підкоси, які іншими кінцями шарнірно з'єднані зі спицями, причому рухлива частина стійки з'єднана з ходовим гвинтом, що знаходиться в СТІЙЦІ, ЯКИЙ НИЖНІМ кінцем при єднаний до кутової передачі руху обертання, яка знаходиться в СТІЙЦІ, гнучкий натяжний елемент у вигляді троса чи каната, один кінець якого закріплений до рухливої нижньої розетки, а другий його кінець закріплений до рухливої частини стійки, а також закріплений на СТІЙЦІ напрямний ролик, через який пропущений вищевказаний натяжний елемент у вигляді троса чи каната, який відрізняється тим, що як кутова передача руху обертання застосований мультиплікатор з єднаний з ручкою, а черв ячна шестерня з єднана з ходовим гвинтом Черв'ячна передача може бути тільки понижуючим редуктором При цьому ходовий гвинт обертається повільніше, ніж ручка приводу, що призводить до тривалого процесу відкриття і закриття зонта, і необхідності тривалого обертання рукою користувача ручки передачі В основу корисної моделі поставлена задача, зонт з телескопічною стійкою, що підлягає удосконаленню шляхом того, що зонт з телескопічною стійкою, що містить стійку з рухливою частиною, що має можливість телескопічне висуватися зі стійки без можливості и повороту навколо осі стійки при закритті зонта і ховатись назад у стійку при його відкритті, і до якої закріплена верхня розетка із шарнірно закріпленими до неї спицями, рухливу уздовж стійки нижню розетку, до якої шарнірно закріплені одними кінцями опорні підкоси, які іншими кінцями шарнірно з'єднані зі спицями, причому, рухлива частина стійки з'єднана з ходовим гвинтом, що знаходиться в СТІЙЦІ, ЯКИЙ НИЖНІМ кін цем приєднаний до кутової передачі руху обертання, яка знаходиться в СТІЙЦІ, гнучкий натяжний елемент у вигляді троса чи каната, один кінець якого закріплений до рухливої нижньої розетки, а другий його кінець закріплений до рухливої частини стійки, а також закріплений на СТІЙЦІ напрямний ролик, через який пропущений вищевказаний натяжний елемент у вигляді троса чи каната, відпо СО о (О 1603 відно до корисної моделі, який відрізняється тим, що в якості кутової передачі руху обертання застосований мультиплікатор Технічний результат прискорюється процес відкриття і закриття зонта При використанні в зонті мультиплікатора як кутової передачі руху обертання при одному обороті його ручки, яка приводиться в обертання користувачем, можливо досягти до чотирьох разів більшого числа обертів ходового гвинта, тому що ведений вал мультиплікатора з'єднаний з нижнім кінцем ходового гвинта і завжди обертається швидше, ніж ведучий вал і тим прискорити відкриття та закриття зонта При ручному приводі мультиплікатора для посильної роботи користувача з мультиплікатором його передатне відношення в пристрої, що заявляється, знаходиться в межах від 2 до 4 Під передатним відношенням у даному випадку розуміється відношення числа зубців ведучого колеса з великою КІЛЬКІСТЮ зубців до числа зубців веденого колеса з меншою КІЛЬКІСТЮ зубців Інші ЦІЛІ, особливості, переваги і можливості використання корисної моделі видно з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі Незалежно від загальних вимог чи зворотного зв'язку Фіг 1 Зонт з телескопічною стійкою Загальний вид каркаса Фіг 2 Зонт з телескопічною стійкою Схематичний вид збоку на каркас у складеному стані Поздовжній розріз Фіг 3 Зонт з телескопічною стійкою Схематичний вид збоку на каркас у розкритому стані Поздовжній розріз Фіг 4 Зонт з телескопічною стійкою Теж, що на фігурах 2, 3, але зі знятими спицями Фіг 5 Зонт з телескопічною стійкою Теж, що на фігурі 4, але зі знятою стійкою Фіг 6 Зонт з телескопічною стійкою Фасонна втулка з роликом Загальний вид Фіг 7 Зонт з телескопічною стійкою Фасонна втулка з роликом Вид зверху Фіг 8 Зонт з телескопічною стійкою Фасонна втулка з роликом, гнучким натяжним елементом на ролику Вид збоку Фіг 9 Зонт з телескопічною стійкою Поперечний переріз стійки Фіг 10 Зонт з телескопічною стійкою Верхня розетка Вид зверху Фіг 11 Зонт з телескопічною стійкою Верхня розетка на вузлі кріплення Загальний вид Фіг 12 Зонт з телескопічною стійкою Верхня розетка Вид збоку Фіг 13 Зонт з телескопічною стійкою ПІДКІС Загальний вид Фіг 14 Зонт з телескопічною стійкою Поперечний переріз підкоса чи спиці Фіг 15 Зонт з телескопічною стійкою Накладка посилення спиці Загальний вид Фіг 16 Зонт з телескопічною стійкою Поперечний переріз накладки посилення спиці Фіг 17 Зонт з телескопічною стійкою, вузол стикування спиці з накладкою посилення і підкосом Поперечний переріз Фіг 18 Зонт з телескопічною стійкою Частина загального виду Фіг 19 Зонт з телескопічною стійкою Частина загального виду Фіг 20 Зонт з телескопічною стійкою Розпірка Загальний вид Фіг 21 Зонт з телескопічною стійкою Частина розпірки з елементами кріплення Фіг 22 Зонт з телескопічною стійкою Протилежна частина розпірки Фіг 23 Зонт з телескопічною стійкою Ручка Загальний вид Фіг 24 Зонт з телескопічною стійкою Нижня частина стійки Фіг 25 Зонт з телескопічною стійкою Опора стійки з плитами баласту і штирем кріплення стійки, з частково знятими плитами Загальний вид Фіг 26 Зонт з телескопічною стійкою Штир Загальний вид Фіг 27 Зонт з телескопічною стійкою Опора стійки без плит баласту Загальний вид знизу Фіг 28 Зонт з телескопічною стійкою Частина опори стійки Вид на регулювальний болт Фіг 29 Зонт з телескопічною стійкою Частина загального виду Рухлива нижня розетка з зачепом і гнучким натяжним елементом Вид на упор Фіг ЗО Зонт з телескопічною стійкою Рухлива нижня розетка в зборі з вкладишами Загальний вид Фіг 31 Зонт з телескопічною стійкою Вузол кріплення тенту до кінця спиці Вид збоку Перелік позначень на кресленнях 1 Стійка 2 Рухлива частина стійки 1 3 Верхня розетка 4 Спиця 5 Рухлива нижня розетка 6 Опорний ПІДКІС 7 Фасонна гайка 8 Ходовий гвинт 9 Мультиплікатор 10 Знімна ручка 11 Ведучий вал мультиплікатора 9 12 Шестигранний отвір 13 Шестигранний палець 14 Корпус мультиплікатора 15 Кріпильний гвинт 16 Ведений вал мультиплікатора 9 17 Роз'ємне з'єднання 18 Гнучкий натяжний елемент у вигляді троса чи каната 19 Зачіп 20 Подовжній канал 21 Вилка розетки 22 Напрямний ролик 23 Кронштейн 24 Фасонна втулка 25 Відрізок сталевої труби 26 Фланець 27 Болт кріплення 28 Кришка 29 Болт кріплення 30 Накладка посилення 1603 31 Подовжній паз 32 Виступ у накладці ЗО посилення 33 Шарнірна заклепка 34 Призматична поверхня 35 Подовжній паз 36 Направляюча вставка 37 Подовжній паз вставки 36 38 Подовжній виступ 39 Гвинт кріплення 40 Подовжній паз 41 Направляюча втулка 42 Наскрізний отвір 43 Штир 44 Фланець штиря 45 Заглушка 46 Різьбові заклепки 47 Болт 48 Люверс 49 Тент 50 Упор 51 Розпірка 52 Кишеня розпірки 53 Частина розпірки 54 Частина розпірки 55 Рама 56 Плита баласту 57 Регулювальний болт 58 Гайка регулювального болта Зонт з телескопічною стійкою (див фіг 1 -31) містить каркас зі стійкою 1 Стійка містить рухливу частину 2 у вигляді штока Рухлива частина 2 стійки 1 чи шток має можливість телескопічне висуватися зі стійки 1 при закритті зонта і частково ховатись назад у стійку 1 при його відкритті Рухлива частина 2 у вигляді штока розташована усередині стійки 1 і не має можливості обертатися навколо осі стійки 1 Біля верхнього торця рухливої частини 2 стійки 1 закріплена верхня розетка 3 До верхньої розетки 3 шарнірно закріплені одними кінцями спиці 4 Зонт може мати ВІСІМ або чотири однакової довжини спиці 4 чи ВІСІМ спиць 4 різної довжини, де парні при рахунку по колу спиці довгі, а непарні -короткі чи навпаки, причому довгі спиці 4 розташовуються по бісектрисі кутів квадрата, що описують КІНЦІ спиць, а короткі по середині між довгими спицями 4 Зовні стійку 1 охоплює рухлива нижня розетка 5, що має можливість вільно переміщатися уздовж стійки 1 До рухливої нижньої розетки 5 шарнірно закріплені одними кінцями опорні підкоси 6 Опорні підкоси 6 іншими кінцями шарнірно з'єднані зі спицями 4 Зонт може мати ВІСІМ ЧИ чотири опорних підкоси 6, ВІДПОВІДНО числу спиць Рухлива частина 2 стійки 1 з'єднана через вмонтовану в неї гайку 7 з ходовим гвинтом 8, що знаходиться в СТІЙЦІ 1 При розкритті зонта ходовий гвинт 8 має можливість при обертанні його в одну сторону частково входити по різьбленню фасонної гайки 7 усередину рухливої частини 2 стійки 1 При закритті зонта ходовий гвинт 8 має можливість при обертанні його в протилежну сторону частково виходити по різьбленню фасонної гайки 7 з рухливої частини 2 назад у стійку 1 Фасонна гайка 7 з подовжніми технологічними наскрізними вибірками по кутах для перетікання повітря з порожнини стійки в порожнину рухливої частини 2 стійки 1 при її переміщенні Ходовий гвинт 8 нижнім кінцем з'єднаний з мультиплікатором 9, що є кутовою передачею руху обертання від знімної ручки 10 до ходового гвинта 8 Мультиплікатор 9 містить два зубчасті колеса, осі обертання яких розташовані під кутом 90 градусів один до одного У використовуваному для зонта мультиплікаторі 9 число обертів веденого вала 16 до чотирьох разів більше, ніж у його ведучого вала 11 Ведучий вал 11 мультиплікатора 9 з'єднаний зі знімною ручкою 10, що розташована зовні стійки 1 зонта Ведучий вал 11 із зовнішнього торця має шестигранний отвір 12, а ручка 10 ВІДПОВІДНИЙ шестигранний палець 13, що вставляється у вал 11 через СПІВВІСНИЙ з ним отвір у СТІЙЦІ 1 Корпус 14 мультиплікатора 9 закріплений до стійки 1 гвинтами 15 Ходовий гвинт 8 з'єднаний з веденим валом 16 мультиплікатора 9 через роз'ємне з'єднання 17 Ведений вал 16 встановлений у корпусі 14 на упорному підшипнику для полегшення повороту ручки 10 при роботі з мультиплікатором 9 при розкритті і закритті зонта Рухлива нижня розетка 5 підвішена на гнучкому натяжному елементі 18 у вигляді троса чи каната Трос може бути сталевим Канат може бути виконаний з полімерного матеріалу Гнучкий натяжний елемент 18 у вигляді троса чи каната має на кінцях зачепи 19 у вигляді запресованих гільз Одна з гільз зачепи 19 запресована в один з восьми подовжніх каналів 20 для гнучкого натяжного елемента 18, що знаходиться збоку між вилками 21 розетки 5 Другий кінець гнучкого натяжного елемента 18 прикріплений до низу рухливої частини 2 стійки 1 і пропущений через напрямний ролик 22, установлений на кронштейні 23 фасонної втулки 24 закріпленої зверху на торці стійки 1 Рухлива частина 2 стійки 1 має квадратний поперечний переріз Фасонна втулка 24 має СПІВВІсне з рухливою частиною 2 і стійкою 1 отвір квадратного поперечного переріза, що охоплює по ковзній посадці рухливу частину 2 стійки 1, що необхідно для усунення повороту рухливої частини 2 СТІЙКИ 1 ВІДНОСНО СТІЙКИ 1 Для посилення рухливої частини 2 стійки 1 усередину и вставлений відрізок сталевої труби квадратного поперечного переріза, що щільно вставляється усередину рухливої частини 2 стійки 1, і яка закріплена до неї заклепками Відрізок сталевої труби з вільного торця має сталевий фланець 26 з різьбовим отвором під болт кріплення 27 до нього верхньої розетки 3, яка встановлюється зверху на фланець, накривається кришкою 28 і притискається болтом кріплення 27 Болт кріплення 27 з торця його голівки порожній з різьбовим отвором під болт 29 центрального люверса кріплення тенту чи клапана скидання тиску У середній частині під кожною спицею 4 закріплена П-образна подовжня накладка ЗО посилення спиць 4 Для цього профіль кожної зі спиць 4 знизу має подовжній паз 31 під виступ 32 типу «ластів 1603 чин хвіст», а накладка ЗО посилення спиць 4 має ВІДПОВІДНИЙ виступ 32 типу «ластівчин хвіст» Кожна накладка ЗО посилення спиць 4 додатково затиснена по кінцях заклепками 30а до кожної спиці 4 До защемлення заклепками 30а накладки ЗО мають можливість переміщатися по пазу 31 спиць 4 Опорні підкоси 6 шарнірно кріпляться до накладок ЗО посилення спиць 4 шарнірними заклепками 33 Рухлива розетка 5 рівномірно по периметру внутрішньої призматичної поверхні 34 має ВІСІМ ПОДОВЖНІХ пазів 35, у які вставлені мінімально чотири діаметрально протилежно розташовані направляючі вставки 36 з антифрикційного полімерного матеріалу, наприклад, поліпропілену Направляючі вставки 36 з боку стійки 1 мають подовжній направляючий паз 37, форма поперечного переріза якого повторює форму поперечного переріза подовжнього виступу 38 на ЗОВНІШНІЙ стороні стійки 1 Стійка 1 має на внутрішній СТІНЦІ два діаметрально протилежних виступаючих усередину стійки 1 подовжніх циліндричних паза 39 під гвинти кріплення фасонної втулки 24 і під подовжні пази 40 напівциліндричного поперечного переріза направляючої втулки 41 з центральним отвором квадратного поперечного переріза, що охоплює квадратний поперечний переріз профілю рухливої частини 2 стійки 1, і які мають наскрізний отвір 42 для проходу гнучкого натяжного елемента 18 Втулки 41 кріпляться збоку утопленими у втулку заклепками до рухливої частини 2 стійки 1 Стійка 1, рухлива частина 2 стійки 1, верхня розетка 3, рухлива нижня розетка 5, спиці 4, опорні підкоси 6, накладка ЗО посилення спиць 4, частини ручки 10, частини мультиплікатора 9 виконані з пресованого профілю постійного поперечного переріза міцного високолегованого алюмінієвого сплаву DIN Al Mg Si1 F28 чи Al Mg Si 0,7 F27 чи ISO 6082T6 чи 6005АТ6 ХОДОВИЙ ГВИНТ 8 сталевий виконаний з одно чи двохзахідним різьбленням При одно чи двохзахідному різьбленню ходового гвинта рухлива частина 2 стійки 1 не може мимовільно опуститися в стійку 1 під дією ваги закріплених до неї елементів зонта, наприклад тенту, спиць чи іншого силового впливу уздовж и осі Фасонна гайка 7 латунна чи бронзова з ВІДПОВІДНО одно чи двухзахідним різьбленням Направляючі втулки 41 виконані з полімерного матеріалу, наприклад, поліпропілену Фасонна втулка 24 виконана заодно з кронштейном 23 з полімерного матеріалу, наприклад, армованого поліаміду Стійка 1 нижнім кінцем одягається на штир 43 із фланцем 44, що кріпиться болтовим з'єднанням до ВІДПОВІДНОГО фланця пересувної опори з баластом чи до стаціонарної умурованої анкерної опори ВІЛЬНІ торці порожніх спиць 4 заглушені заглушками 45 з полімерного матеріалу, наприклад, поліпропілену Зверху на кінцях спиць 4 у заглушок 45 вмонтовані порожні різьбові заклепки 46 під болти 47 кріплення люверсів 48 отворів країв тенту 49 Тент 49 має ВІСІМ люверсів 48 для кріплення тенту до спиць 4 для зонта з восьми спиць 8 Для квадратного, при вигляді зверху, зонта з чотирма спицями 4 тент 49 має чотири люверси 48 для кріплення тенту 49 до спиць 4 Тент 49 при вигляді зверху може бути восьмикутним чи квадратним Тент 49 може мати по краях між кінцями спиць ламбрикени Стійка 1 має упор 50 у вигляді виступу на бічній поверхні стійки 1 над розеткою 5, що служить для обмеження висоти підйому рухливої нижньої розетки 5 Між розетками 3, 5 на СТІЙЦІ встановлена пластмасова роз'ємна розпірка 51 з вісьма рівномірно розташованих по бічній поверхні кишенями 52 для упора в них КІНЦІВ ПІДКОСІВ 6 Розпірка 51 складається з двох однакових частин 53 і 54, що з'єднані на СТІЙЦІ 1 двома болтовими з'єднаннями Штир 43 фланцем 44 кріпиться болтовим з'єднанням до рами 55 з баластовими плитами 56 із пресованого бетону Знизу рами 55 є чотири регулювальних болти 57 для вирівнювання горизонтального положення рами 55 Болти угвинчені в приварені до рами 55 гайки 58 При використанні мультиплікатора 9 для кутової передачі руху обертання можливо при одному обороті його ручки 10, що приводиться в обертання користувачем, досягти більшого числа обертів ходового гвинта 8, тому що ведений вал 16 мультиплікатора 9 з'єднаний з нижнім кінцем ходового гвинта 8 і завжди обертається швидше, ніж ведучий вал 11 При ручному приводі мультиплікатора 9 для посильної роботи користувача передатне відношення мультиплікатора 9 повинно знаходитися в межах від двох до чотирьох При передатному відношенні понад чотири істотно збільшується його опір і мультиплікатор 9 важко обертати користувачу Для мультиплікатора 9 із зубчатою кутовою передачею руху обертання передатне відношення виражається через число зубців у зубчастих колесах (шестернях) передачі Наприклад, для мультиплікатора 9 із двох зубчастих коліс число зубців ведучого колеса більше, ніж число зубців відомого колеса Під передатним відношенням у даному випадку розуміється відношення числа зубців ведучого колеса з великою КІЛЬКІСТЮ зубців до числа зубців відомого колеса з меншою КІЛЬКІСТЮ зубців Для зменшення діаметра ведучого зубчастого колеса мультиплікатора 9, ведених коліс у ньому може бутиГЦггаїїєіфш працює в такий спосібУ початковому положенні зонт знаходиться в закритому стані Приводять в обертання ведучий вал 11 мультиплікатора 9, наприклад, по годинній стрілці Знімну ручку 10 вставляють шестигранним пальцем 13 у шестигранний отвір 12 (збоку стійки 1) в торці ведучого вала 11 мультиплікатора 9 і крутять ручку 10 у напрямку годинної стрілки Ведучий вал 11 приводить в обертання ведуче зубчасте колесо мультиплікатора 9, що передає рух обертання веденому зубчастому колесу мультиплікатора 9 і веденому валу 16 мультиплікатора 9 Ведений вал 16 обертає через сполучну муфту кінець ходового гвинта 8 Ходовий гвинт 8 автоматично угвинчується у фасонну гайку 7 на нижньому КІНЦІ рухливої частини 2 стійки 1, що, будучи закріпленою до рухливої частини стійки 1, переміща 1603 ється вниз уздовж ходового гвинта 8 і тягне за собою рухливу частину 2 (шток) стійки 1 Гайка 7 і рухлива частина 2 стійки 1 СПІВВІСНІ подовжній осі стійки 1 і не мають можливості обертатися навколо своїх подовжніх осей, можуть робити тільки зворотно-поступальні рухи уздовж подовжньої осі стійки 1 Рухлива частина стійки опускається і тягне вниз за собою закріплений до неї зачіп 19 разом з кінцем гнучкого натяжного елемента 18 у вигляді троса чи каната Гнучкий натяжний елемент 18, будучи перекинутий через напрямний ролик 22, і закріплений з можливістю обертання навколо своєї подовжньої осі в кронштейні 23 фасонної втулки 24, обкатується по ролику і підтягує нагору другий свій кінець із другим зачепом 19 у вигляді обтискної гільзи закріпленої в одному з подовжніх пазів рухливої нижньої розетки 5 При цьому, підвішена на гнучкому натяжному елементі рухлива нижня розетка 5 автоматично рухається нагору уздовж стійки 1 у напрямку до верхньої розетки 3 Рухлива нижня розетка 5 давить на КІНЦІ шарнірно закріплених до неї опорних ПІДКОСІВ 6 спиць 4, а підкоси 6 давлять другими кінцями в накладку посилення ЗО спиць 4, до якої шарнірно закріплені другі КІНЦІ ПІДКОСІВ 6 Верхня розетка З, будучи закріпленою на верхньому КІНЦІ рухливої частини 2 стійки 1 автоматично опускається вниз уздовж осі стійки 1 разом з рухливою частиною 2 стійки 1 При цьому, верхня розетка 3 автоматично тягне за собою вниз шарнірно закріплені до неї верхні КІНЦІ спиць 4, а спиці 4, шарнірно з'єднані через накладки посилення ЗО з підкосами 6, переміщаються в просторі щодо шарнірів накладок посилення ЗО, таким чином, що ВІЛЬНІ КІНЦІ СПИЦЬ 4 переміщаються нагору, а верхні КІНЦІ СПИЦЬ 4 опускаються При цьому зонт розкривається Ведучий вал мультиплікатора 9 приводять в обертальний рух по годинній стрілці доти поки зонт розкриється цілком, тобто доти, поки верхня розетка 3 разом з рухливою частиною 2 стійки 1 опуститься уздовж подовжньої осі стійки 1 на величину Н-і, а рухлива нижня розетка 5 підніметься нагору уздовж подовжньої осі стійки 1 на величину ЬІ2 Величина Ні дорівнює величині ЬЬ Для закриття зонта ведучий вал 11 приводять в обертання в зворотну сторону, наприклад, проти часової стрілки (ручку 10 обертають проти часової стрілки), і усі вищеописані дії автоматично здійснюються в зворотному порядку 10 Знімну ручку 10 уставляють шестигранним пальцем 13 у шестигранний отвір 12 (збоку стійки 1) у торці ведучого вала 11 мультиплікатора 9 і крутять ручку 10 у напрямку проти часової стрілки При цьому ведучий вал 11 приводить в обертання ведуче зубчасте колесо мультиплікатора 9, що передає рух обертання веденому зубчастому колесу мультиплікатора 9 і веденому валу 16 мультиплікатора 9 Ведений вал 16 обертає через сполучну муфту кінець ходового гвинта 8 Ходовий гвинт 8 автоматично вигвинчується з фасонної гайки 7 на нижньому КІНЦІ рухливої частини 2 стійки 1, що переміщується нагору уздовж ходового гвинта 8 і тягне за собою нагору рухливу частину 2 (шток) стійки 1 При цьому гайка 7 і рухлива частина 2 стійки 1 також не мають можливості обертатися навколо своїх подовжніх осей Рухлива частина стійки підіймається і тягне нагору за собою закріплений до неї зачіп 19 разом з кінцем гнучкого натяжного елемента 18 у вигляді троса чи каната Гнучкий натяжний елемент 18, будучи перекинутий через напрямний ролик 22, і закріплений з можливістю обертання навколо своєї подовжньої осі в кронштейні 23 фасонної втулки 24, знову обкатується по ролику, але в зворотному напрямку і тягне вниз другий свій кінець із другим зачепом 19 у вигляді обтискної гільзи закріпленої в одному з подовжніх пазів рухливої нижньої розетки 5 При цьому, підвішена на гнучкому натяжному елементі рухлива нижня розетка 5 автоматично рухається вниз уздовж стійки 1 за рахунок ваги закріплених до неї елементів зонта Рухлива нижня розетка 5 тягне за КІНЦІ шарнірно закріплених до неї опорних ПІДКОСІВ 6 спиць 4, а підкоси 6 тягнуть другими кінцями за накладку посилення ЗО спиць 4, до якої шарнірно закріплені другі КІНЦІ ПІДКОСІВ 6 Верхня розетка 3, будучи закріпленою на верхньому КІНЦІ рухливої частини 2 стійки 1 автоматично підіймається нагору уздовж осі стійки 1 разом з рухливою частиною 2 стійки 1 При цьому, верхня розетка З автоматично тягне за собою нагору шарнірно закріплені до неї верхні КІНЦІ спиць 4, а спиці 4, шарнірно з'єднані через накладки посилення ЗО з підкосами 6, переміщаються в просторі щодо шарнірів накладок посилення ЗО, таким чином, що ВІЛЬНІ КІНЦІ спиць 4 переміщуються вниз при верхніх кінцях спиць 4, що піднімаються При цьому зонт закривається Технічний результат прискорюється процес закриття і розкриття зонта 11 1603 12 13 1603 14 15 1603 16 17 1603 18 19 1603 20 21 1603 22 23 1603 24 25 1603 26 27 1603 28 29 1603 ЗО 31 1603 32 33 1603 34 35 1603 36 37 1603 38 39 1603 40 41 1603 42 43 1603 44 45 1603 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24 46
