Стоматологічна матриця тицького та універсальний стоматологічний клин

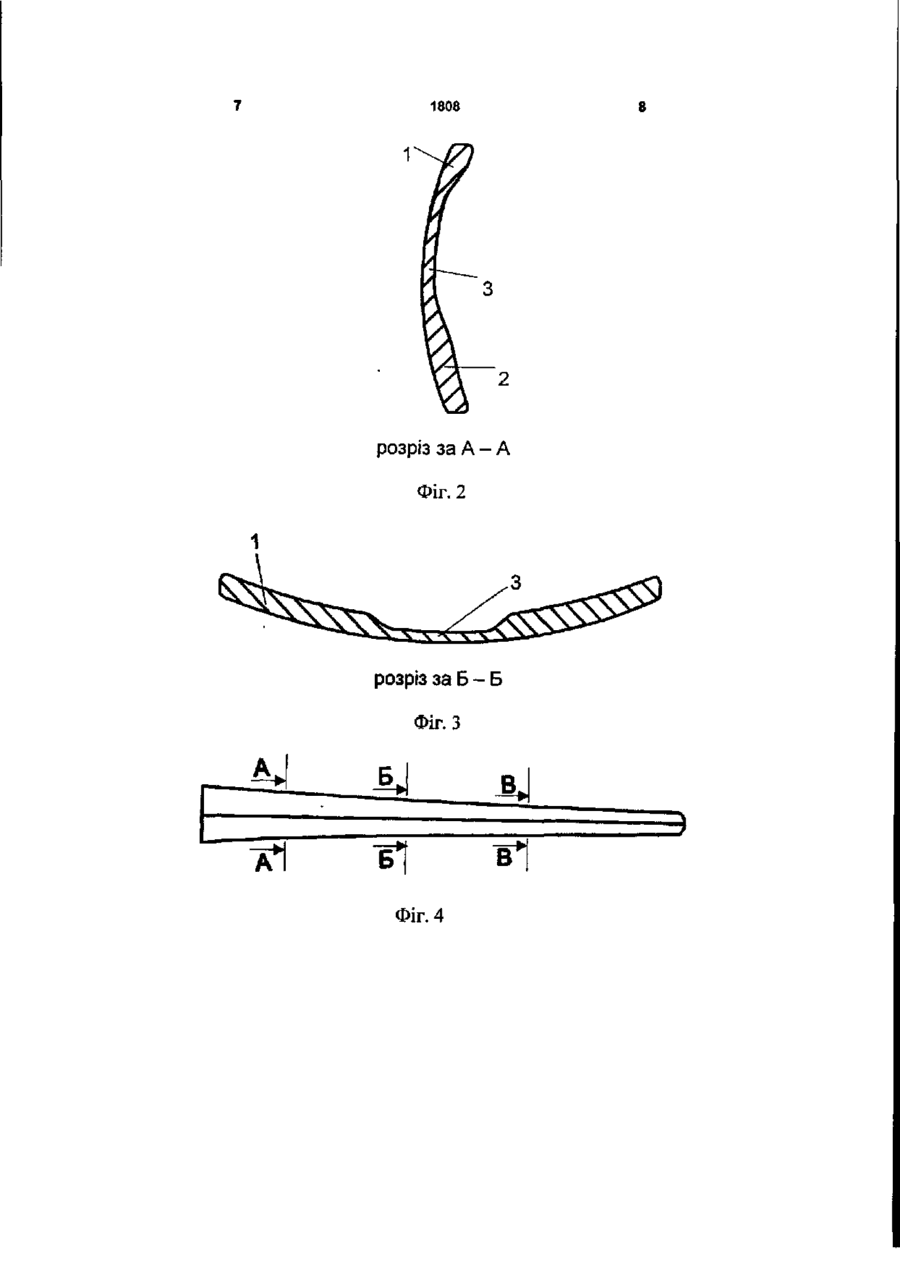

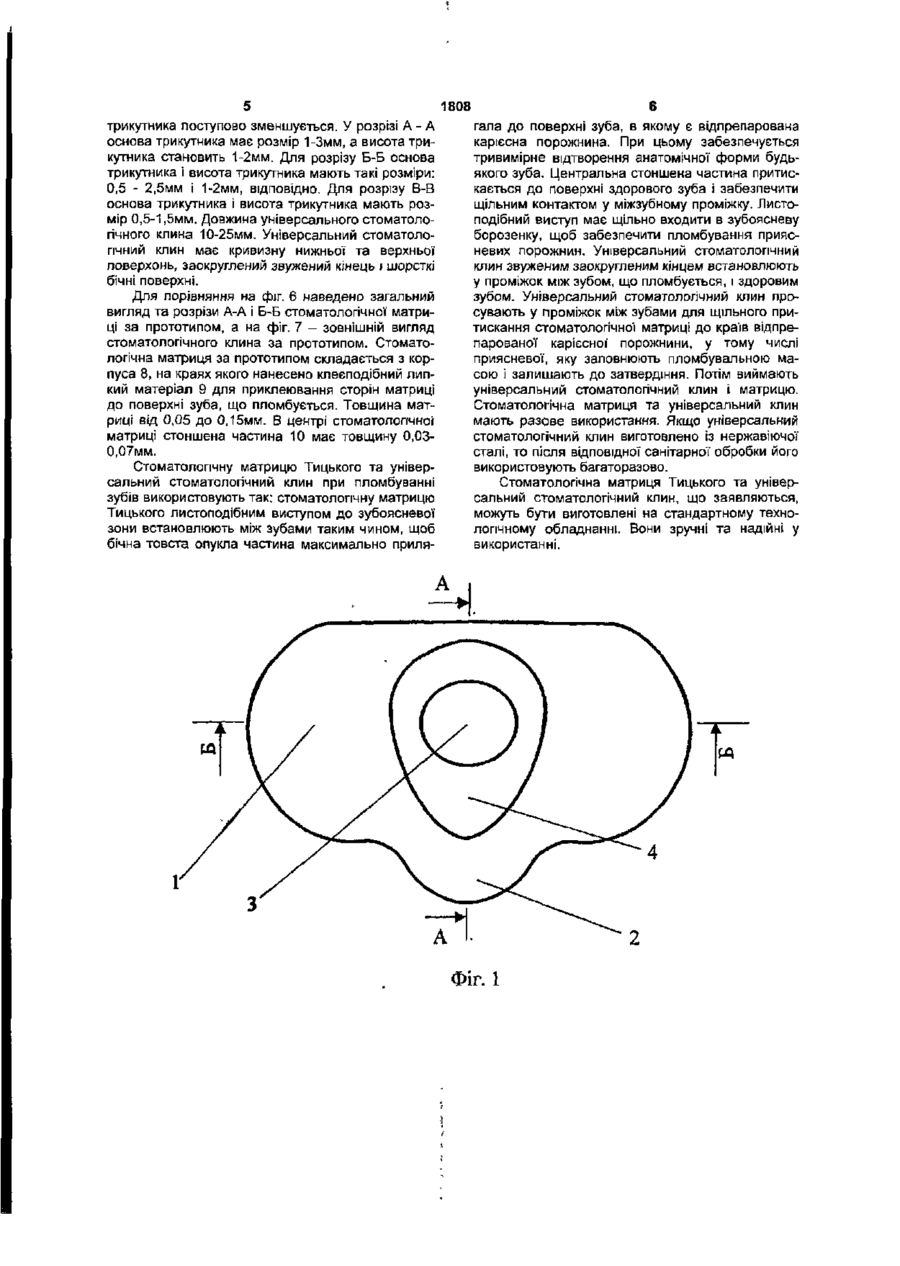

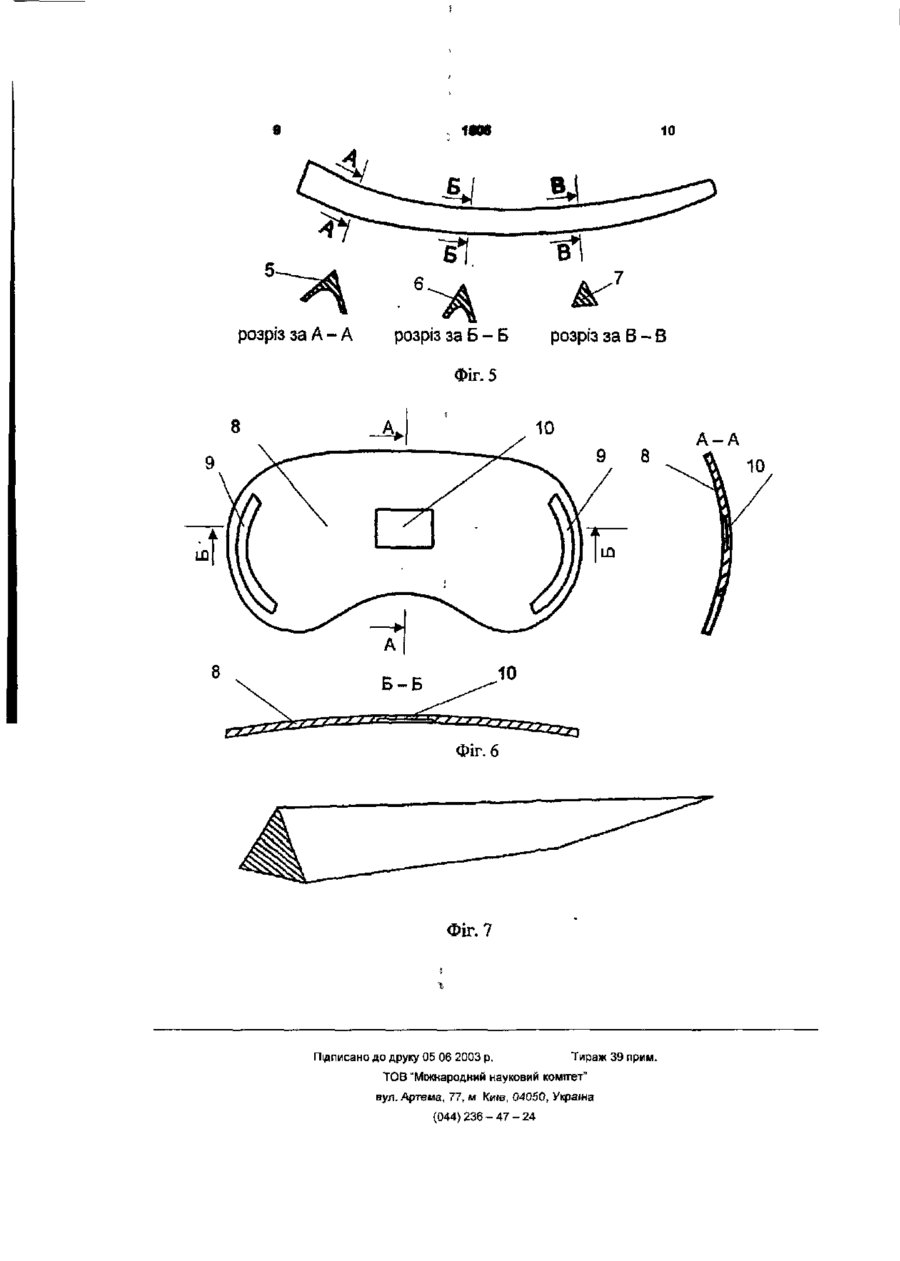

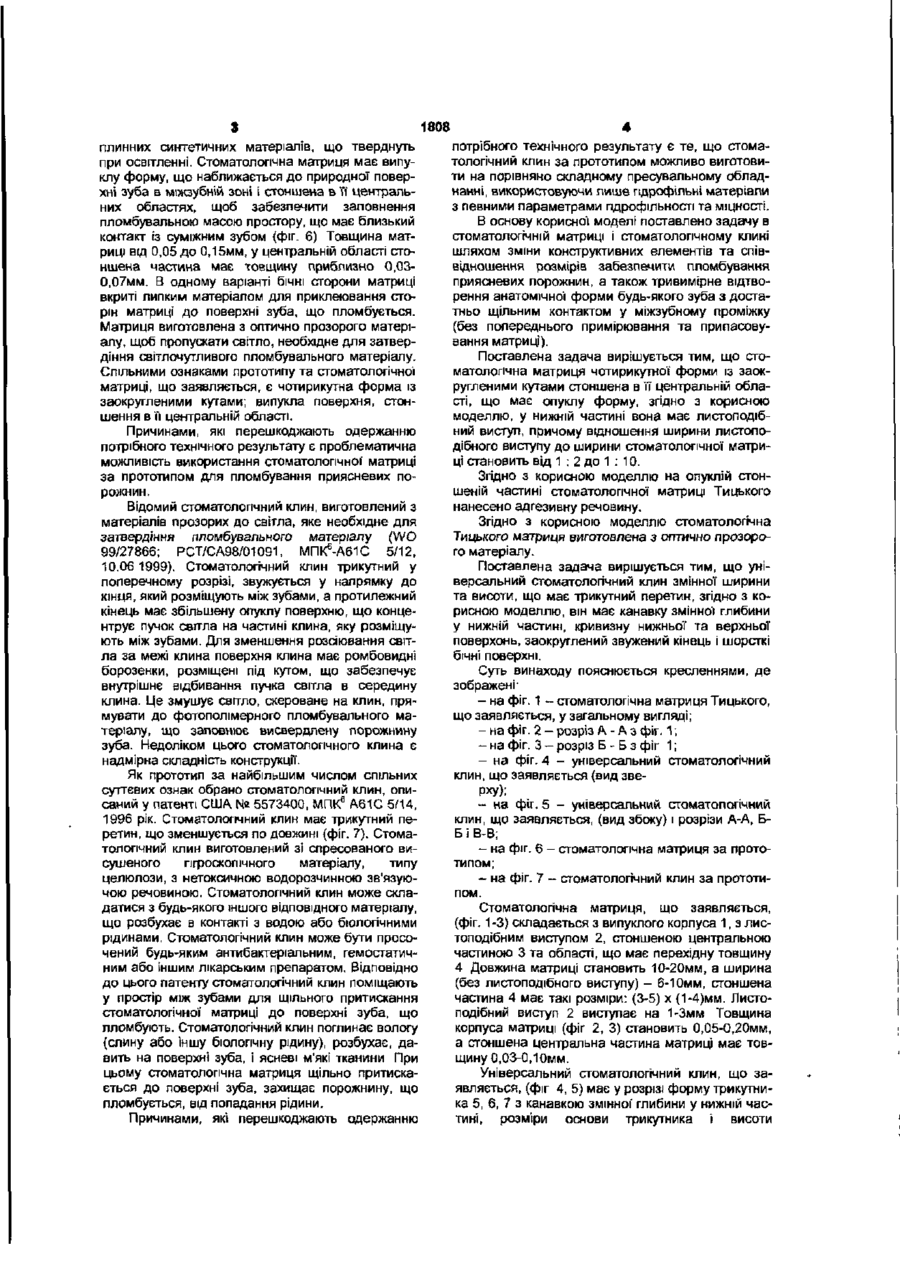

1. Стоматологічна матриця чотирикутної форми Із заокругленими кутами, що має випуклу поверхню, стоншену в її центральній області, яка відрізняється тим, що у нижній частині вона має листоподібний виступ, причому відношення ширини листоподібного виступу до ширини стоматологічної матриці становить від 1 . 2 до 1 : 10. 2 Стоматологічна матриця за п. 1, яка відрізняється тим, що на опуклій стоншеній частині стоматологічної матриці нанесено адгезивну речовину. 3. Стоматологічна матриця за п. 1, яка відрізняється тим, що виготовлена з оптично прозорого матеріалу. 4. Універсальний стоматологічний клин змінної ширини та висоти, що має трикутний переріз, який відрізняється тим, що він має канавку змінної глибини у нижній частині, кривизну нижньої та верхньої поверхонь, заокруглений звужений кінець і шорсткі бічні поверхні. Корисна модель належить до стоматології і може бути використана при відтворенні (відновленні) анатомічної форми зубів пломбувальніши матеріалами з одержанням щільних контактних пунктів. Пломбувальні матеріали у сучасній стоматологи, мають рідку чи напіврідку консистенцію. Лише через деякий час відбувається затвердіння пломбувального матеріалу. Тому на період затвердіння для збереження форми пломбувального матеріалу у висвердленій порожнині зуба використовують різноманітні пристрої. Такі пристрої', як правило, складаються із стоматологічної матриці, яка доповнює зруйновану поверхню зуба і запобігає розтіканню рідкого чи напіврідкого пломбувального матеріалу, а також із засобів, що забезпечують фіксацію матриці. Стоматологічні матриці виготовляють з високоякісної сталі або пластмаси. Вони можуть бути кругові або секційні. Кругові матриці розміщують навколо всього зуба. Секційні матриці розміщують лише в певній, як правило, міжзубній області. Засобами, що забезпечують фіксацію матриці, можуть бутистоматологічніклини або затискачі Найчастіше клини трикутні в поперечному розрізі і звужуються по їхній довжині. Клини розміщують між матрицею і суміжним зубом. Клини виготовляють з деревини або пластмаси (патент США № 5425635, МПК А61С 5/04, 1995 p.). За цим патентом стоматологічна сегментна матриця - плоский сегмент листового металу, що має вершину, основу, праву і ліву сторони. Верхня частина є більш широкою ніж основа. Вказані сторони мають гладенькі звужені грані, що сходяться в напрямку частини основи. Указана верхня частина містить два латерально розташованих отвори, по одному на кожній стороні. Принаймні один із зазначених отворів і ниткоподібне знаряддя типу нитки для чищення міжзубних проміжків допомагає видаленню вказаного матричного сегмента після затвердіння пломбувального матеріалу, що заповнює порожнину враженого карієсом зуба Гладка звужена форма сторін сегмента забезпечує адекватне охоплення зуба і мінімізує потенційне травмування ясневоі тканини. Причинами, які перешкоджають одержанню потрібного технічного результату є те, що секційна матриця має плоску поверхню і не завжди забезпечує щільне охоплення країв відпрепарованої порожнини зуба в зонах малого радіуса кривизни поверхні зуба. Як прототип за максимальним числом співпадаючих істотних ознак і результатом, що досягається, обрано стоматологічну матрицю (WO 99/27866; РСТ/СА98/01091, МПІ^-АбіС 5/12, 10.06 1999) Стоматологічна матриця призначена для встановлення зубних пломб, виготовлених із Відома стоматологічна сегментна матриця 00 о 00 1808 плинних синтетичних матеріалів, що тверднуть при освітленні. Стоматологічна матриця має випуклу форму, що наближається до природної поверхні зуба в міжзубній зоні І стоншена в її центральних областях, щоб забезпечити заповнення пломбувальною масою простору, що має близький контакт із суміжним зубом (фіг. 6) Товщина матриці від 0,05 до 0,15мм, у центральній області стоншена частина має товщину приблизно 0,030,07мм. В одному варіанті бічні сторони матриці вкриті липким матеріалом для приклеювання сторін матриці до поверхні зуба, що пломбується. Матриця виготовлена з оптично прозорого матеріалу, щоб пропускати світло, необхідне для затвердіння світлочутливого пломбувального матеріалу. Спільними ознаками прототипу та стоматологічної матриці, що заявляється, є чотирикутна форма із заокругленими кутами; випукла поверхня, стоншення в її центральній області. Причинами, які перешкоджають одержанню потрібного технічного результату є проблематична можливість використання стоматологічної' матриці за прототипом для пломбування приясневих порожнин. Відомий стоматологічний клин, виготовлений з матеріалів прозорих до світла, яке необхідне для затвердіння пломбувального матеріалу (WO 99/27866; РСТ/СА98/01091, МПІ^-АбіС 5/12, 10.06 1999). Стоматологічний клин трикутний у поперечному розрізі, звужується у напрямку до кінця, який розміщують між зубами, а протилежний кінець має збільшену опуклу поверхню, що концентрує пучок світла на частині клина, яку розміщують між зубами. Для зменшення розсіювання світла за межі клина поверхня клина має ромбовидні борозенки, розміщені під кутом, що забезпечує внутрішнє відбивання пучка світла в середину клина. Це змушує світло, скероване на клин, прямувати до фотопол і мерного пломбувального матеріалу, що заповнює висвердлену порожнину зуба. Недоліком цього стоматологічного клина є надмірна складність конструкції. Як прототип за найбільшим числом спільних суттєвих ознак обрано стоматологічний клин, описаний у патенті США № 5573400, МПК6 А61С 5И4, 1996 рік. Стоматологічний клин має трикутний перетин, що зменшується по довжині (фіг. 7). Стоматологічний клин виготовлений зі спресованого висушеного гігроскопічного матеріалу, типу целюлози, з нетоксичною водорозчинною зв'язуючою речовиною. Стоматологічний клин може складатися з будь-якого іншого відповідного матеріалу, що розбухає в контакті з водою або біологічними рідинами. Стоматологічний клин може бути просочений будь-яким антибактеріальним, гемостатичним або іншим лікарським препаратом. Відповідно до цього патенту стоматологічний клин поміщають у простір між зубами для щільного притискання стоматологічної матриці до поверхні зуба, що пломбують. Стоматологічний клин поглинає вологу (слину або іншу біологічну рідину), розбухає, давить на поверхні зуба, і ясневі м'які тканини При цьому стоматологічна матриця щільно притискається до поверхні зуба, захищає порожнину, що пломбується, від попадання рідини. Причинами, які перешкоджають одержанню потрібного технічного результату є те, що стоматологічний клин за прототипом можливо виготовити на порівняно складному пресувальному обладнанні, використовуючи пише гідрофільні матеріали 3 певними параметрами гідрофільності та міцності. В основу корисної моделі поставлено задачу в стоматологічній матриці і стоматологічному клині шляхом зміни конструктивних елементів та співвідношення розмірів забезпечити пломбування приясневих порожнин, а також тривимірне відтворення анатомічної форми будь-якого зуба з достатньо щільним контактом у міжзубному проміжку (без попереднього примірювання та припасовування матриці). Поставлена задача вирішується тим, що стоматологічна матриця чотирикутної форми із заокругленими кутами стоншена в її центральній області, що має опуклу форму, згідно з корисною моделлю, у нижній частині вона має листоподібний виступ, причому відношення ширини листоподібного виступу до ширини стоматологічної матриці становить від 1 : 2 до 1 : 10. Згідно з корисною моделлю на опуклій стоншеній частині стоматологічної матриці Тицького нанесено адгезивну речовину. Згідно з корисною моделлю стоматологічна Тицького матриця виготовлена з оптично прозорого матеріалу. Поставлена задача вирішується тим, що універсальний стоматологічний клин змінної ширини та висоти, що має трикутний перетин, згідно з корисною моделлю, він має канавку змінної глибини у нижній частині, кривизну нижньої та верхньої поверхонь, заокруглений звужений кінець і шорсткі бічні поверхні. Суть винаходу пояснюється кресленнями, де зображені1 - на фіг. 1 - стоматологічна матриця Тицького, що заявляється, у загальному вигляді; - на фіг. 2 - розріз А - А з фіг. 1; - на фіг. З - розріз Б - Б з фіг 1; - на фіг. 4 - універсальний стоматологічний клин, що заявляється (вид зверху); - на фіг. 5 - універсальний стоматологічний клин, що заявляється, (вид збоку) і розрізи А-А, ББ і В-В; - на фіг. 6 - стоматологічна матриця за прототипом; - на фіг. 7 - стоматологічний клин за прототипом. Стоматологічна матриця, що заявляється, (фіг. 1-3) складається з випуклого корпуса 1, з листоподібним виступом 2, стоншеною центральною частиною 3 та області, що має перехідну товщину 4 Довжина матриці становить 10-20мм, а ширина (без листоподібного виступу) - 6-Юмм, стоншена частина 4 має такі розміри: (3-5) х (1-4)мм. Листоподібний виступ 2 виступає на 1-Змм Товщина корпуса матриці (фіг 2, 3) становить 0,05-0,20мм, а стоншена центральна частина матриці має товщину 0,03-0,10мм. Універсальний стоматологічний клин, що заявляється, (фіг 4, 5) має у розрізі форму трикутника 5, 6, 7 з канавкою змінної* глибини у нижній частині, розміри основи трикутника і висоти 1808 трикутника поступово зменшується. У розрізі А - А основа трикутника має розмір 1-Змм, а висота трикутника становить 1-2мм. Для розрізу Б-Б основа трикутника і висота трикутника мають такі розміри: 0,5 - 2,5мм і 1-2мм, відповідно. Для розрізу В-В основа трикутника і висота трикутника мають розмір 0,5-1,5мм. Довжина універсального стоматологічного клина 10-25мм. Універсальний стоматологічний клин має кривизну нижньої та верхньої поверхонь, заокруглений звужений кінець і шорсткі бічні поверхні. Для порівняння на фіг. 6 наведено загальний вигляд та розрізи А-А і Б-Б стоматологічної матриці за прототипом, а на фіг. 7 - зовнішній вигляд стоматологічного клина за прототипом. Стоматологічна матриця за прототипом складається з корпуса 8, на краях якого нанесено клеєподібний липкий матеріал 9 для приклеювання сторін матриці до поверхні зуба, що пломбується. Товщина матриці від 0,05 до 0,15мм. В центрі стоматологічної матриці стоншена частина 10 має товщину 0,030,07мм. Стоматологічну матрицю Тицького та універсальний стоматологічний клин при пломбуванні зубів використовують так; стоматологічну матрицю Тицького листоподібним виступом до зубоясневої зони встановлюють між зубами таким чином, щоб бічна товста опукла частина максимально приля гала до поверхні зуба, в якому є відпрепарована карієсна порожнина. При цьому забезпечується тривимірне відтворення анатомічної форми будьякого зуба. Центральна стоншена частина притискається до поверхні здорового зуба і забезпечити щільним контактом у міжзубному проміжку. Листоподібний виступ має щільно входити в зубоясневу борозенку, щоб забезпечити пломбування приясневих порожнин. Універсальний стоматологічний клин звуженим заокругленим кінцем встановлюють у проміжок між зубом, що пломбується, і здоровим зубом. Універсальний стоматологічний клин просувають у проміжок між зубами для щільного притискання стоматологічної матриці до країв відпрепарованої карієсної порожнини, у тому числі приясневої, яку заповнюють пломбувальною масою і залишають до затвердіння. Потім виймають універсальний стоматологічний клин і матрицю. Стоматологічна матриця та універсальний клин мають разове використання. Якщо універсальний стоматологічний клин виготовлено із нержавіючої сталі, то після відповідної санітарної обробки його використовують багаторазово. Стоматологічна матриця Тицького та універсальний стоматологічний клин, що заявляються, можуть бути виготовлені на стандартному технологічному обладнанні. Вони зручні та надійні у використанні. ФІГ. 1 1808 розріз за А - А Фіг. 2 розріз за Б - Б Фіг. З АІ Фіг. 4 1006 9 розріз за А - А розріз за Б - Б 10 розріз за В - В Фіг. 5 8 10 Фіг. 6 Фіг. 7 Підписано до друку 05 06 2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, їй Київ, 04050, Україна (044)236 - 47 - 24
