Поручень ескалатора та його привідний механізм

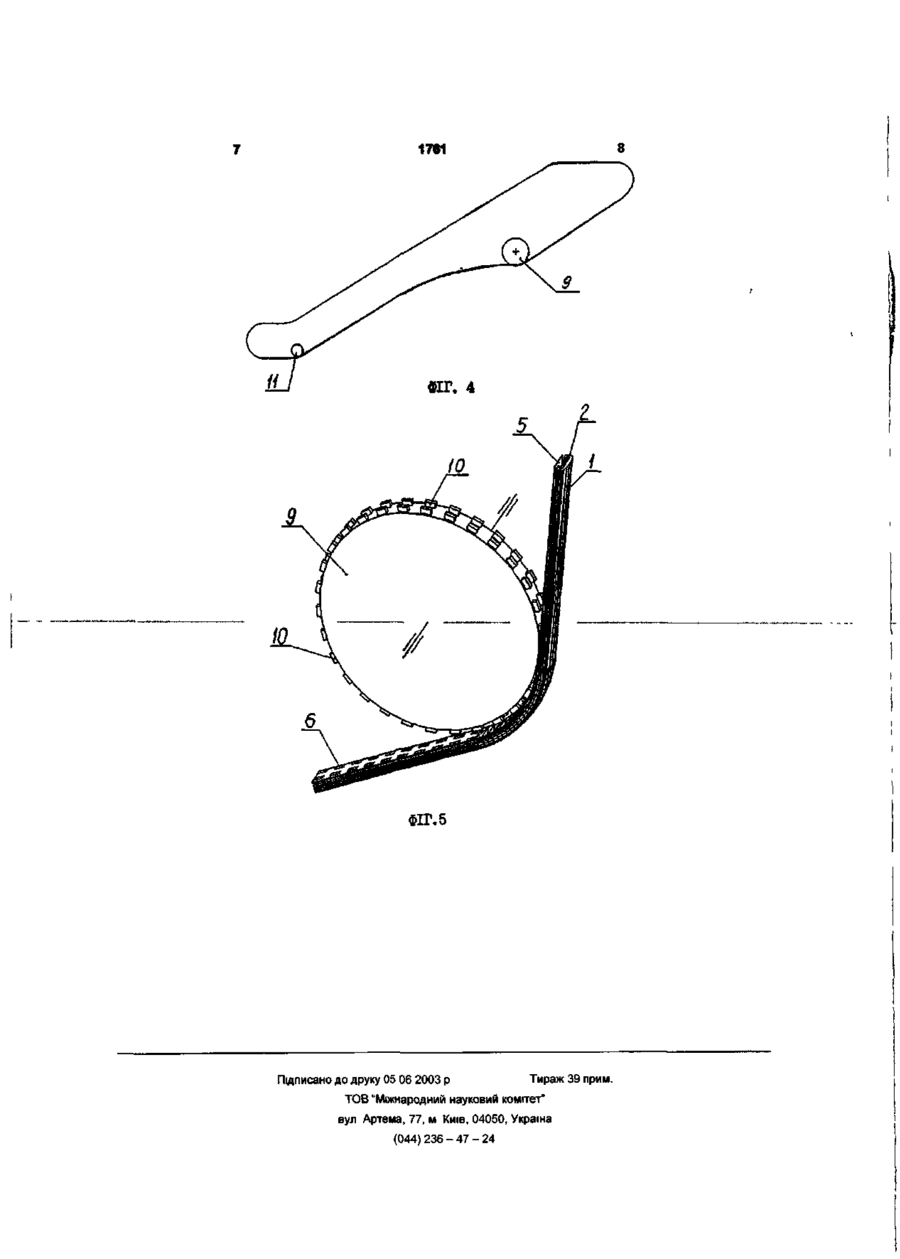

1 Поручень ескалатора, який має С-подібний переріз з закругленими бортами та містить закріплений вздовж нижньої його сторони тяговий елемент з можливістю взаємодії поручня з його привідним механізмом, який відрізняється тим що він має поперечно встановлені усередині його по всій його довжині опорні вкладиші, контур зовнішньої поверхні яких виконаний ВІДПОВІДНО ДО внутрішнього контуру поперечного перерізу поручня, на внутрішніх сторонах закруглених бортів поперечного перерізу сформовані виступи, фіксуючі опорні вкладиші у відповідному внутрішньому контуру поручня положенні, а тяговий елемент виконаний у вигляді металевої стрічки з утвореними по її довжині двома рядами прямокутних пазів, число і крок яких у кожному ряду дорівнюють числу і кроку опорних вкладишів, причому опорні вкладиші закріплені на держаках, одержаних із відігнутих при виконанні пазів частин металевої стрічки 2 Привідний механізм поручня ескалатора, який включає привідні зірочки, встановлені на валах з можливістю перетворювання обертального руху на поступовий рух закріпленого вздовж нижньої сторони поручня його тягового елемента, який відрізняється тим, що привідні зірочки виконані цівковими та встановлені здвоєно на одному валу в безпосередньому контакті з пазами металевої стрічки тягового елемента поручня Корисна модель відноситься до під'ємнотраспортного машинобудівництва, зокрема до ескалаторів Поручневе обладнання, включаючи поручні та їх привідні механізми, з'являється дуже важливим вузлом ескалатора Є кілька типів поручнів та їх привідних механізмів, причому в більшій частині випадків конструкція поручня не являється функцією конструкції його привідного механізму, і навпаки Звичайно поручень виготовляється з міцної та щільної тканини-бельтінга (див Олейннк А М Поминов И Н Эскалаторы -М Машиностроение, 1973, стр 154), чи з пластичних матеріалів типа поліуретану та т п ( див патент СССР № 1579452, публікація 15 07 90 , МПК В66В 23/24), посилених різними видами арміровок канатів, стальних дротів та ін Привідні механізми таких поручнів виконані у вигляді маючих зусилля обертання від привода ескалатора привідних блоків (див авторське свідоцтво СССР № 1127831, публікація 07 12 84 , МПК В66 9/14), привідних роликів, між якими захоплюється поручень (див патент Роси № 2004489, публікація 15 12 93 , МПК В66В 23/20), пари ЛІНІЙНИХ ременів, розташованих з-протилежних сторін поручня (див патент США № 5117960, публікація 02 06 92 , МПК В66В 23/04) і т п Всі вони мають той недолік, що переміщення поручня здійснюється силами тертя, для створювання яких до поручня прикладаються значні зусилля для потрібної міри протягнення його разом з привідними блоками чи між привідними механізмами При цьому виникає значний опір на трасі руху поручня по направляючим, що веде до розбіжності швидкості руху поручня та швидкості руху ступінчастого полотна ескалатора Це може викликати падіння пасажирів на ступінчастому полотні Є поручень та його привідний механізм по патенту США № 3749224, публікація 31 07 73 , МПК В66В 9/12 (патентна класифікація США 198-16), прийняті нами як прототип та найбільш близький аналог Нескінченний гнучкий поручень звичайного типу (тобто маючий С-подібне січення з відігнутими по краям бортами та виконаний із еластичного матеріалу) утримує на своїй нижній (внутрішній) стороні тяговий елемент у вигляді зубчастої поверхні, що взаємодіє у процесі роботи ескалатора з привідним ланцюгом, який перетворює оберталь 1781 ФІГ. 4 ФІГ. 5 Підписано до друку 05 06 2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
