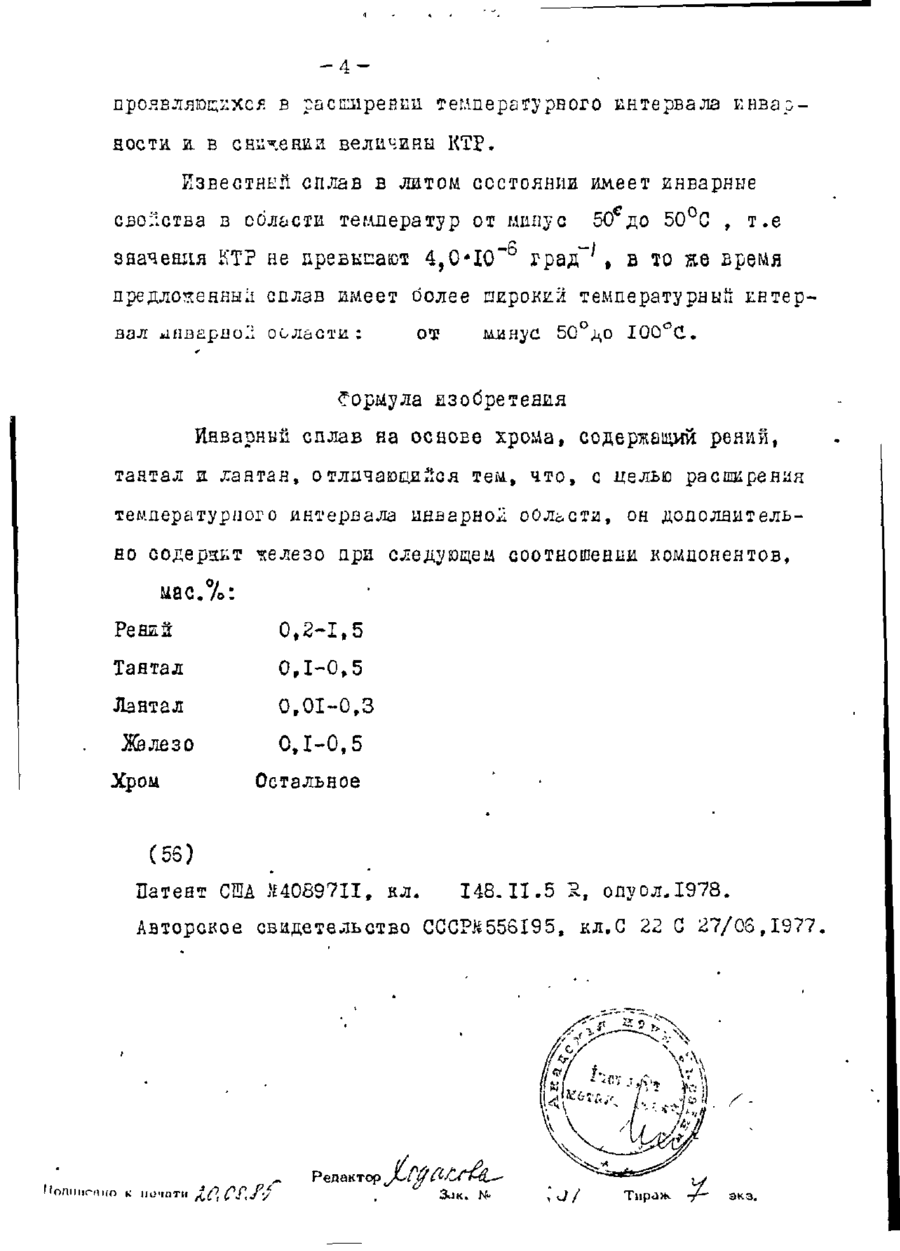

Інварний сплав на основі хрому

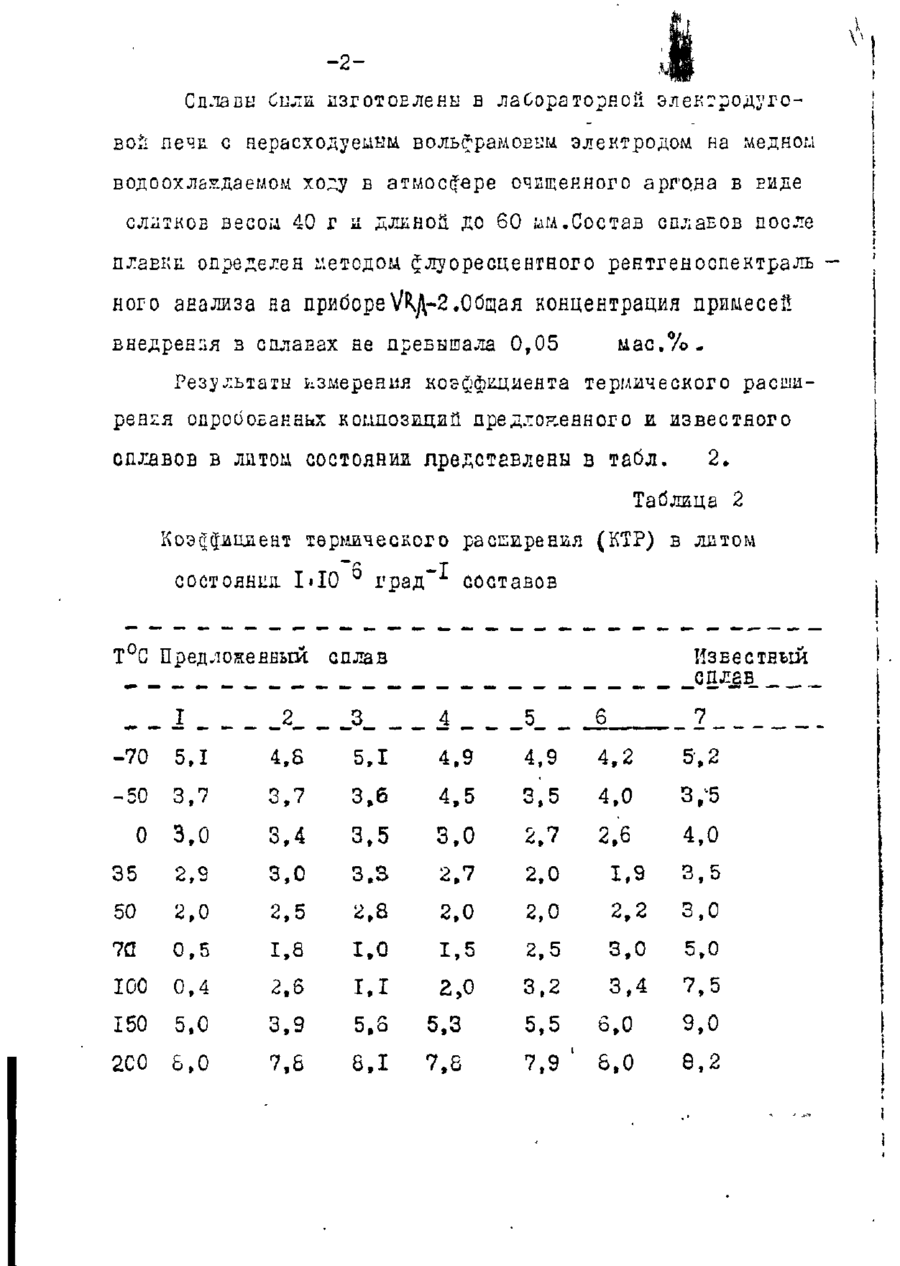

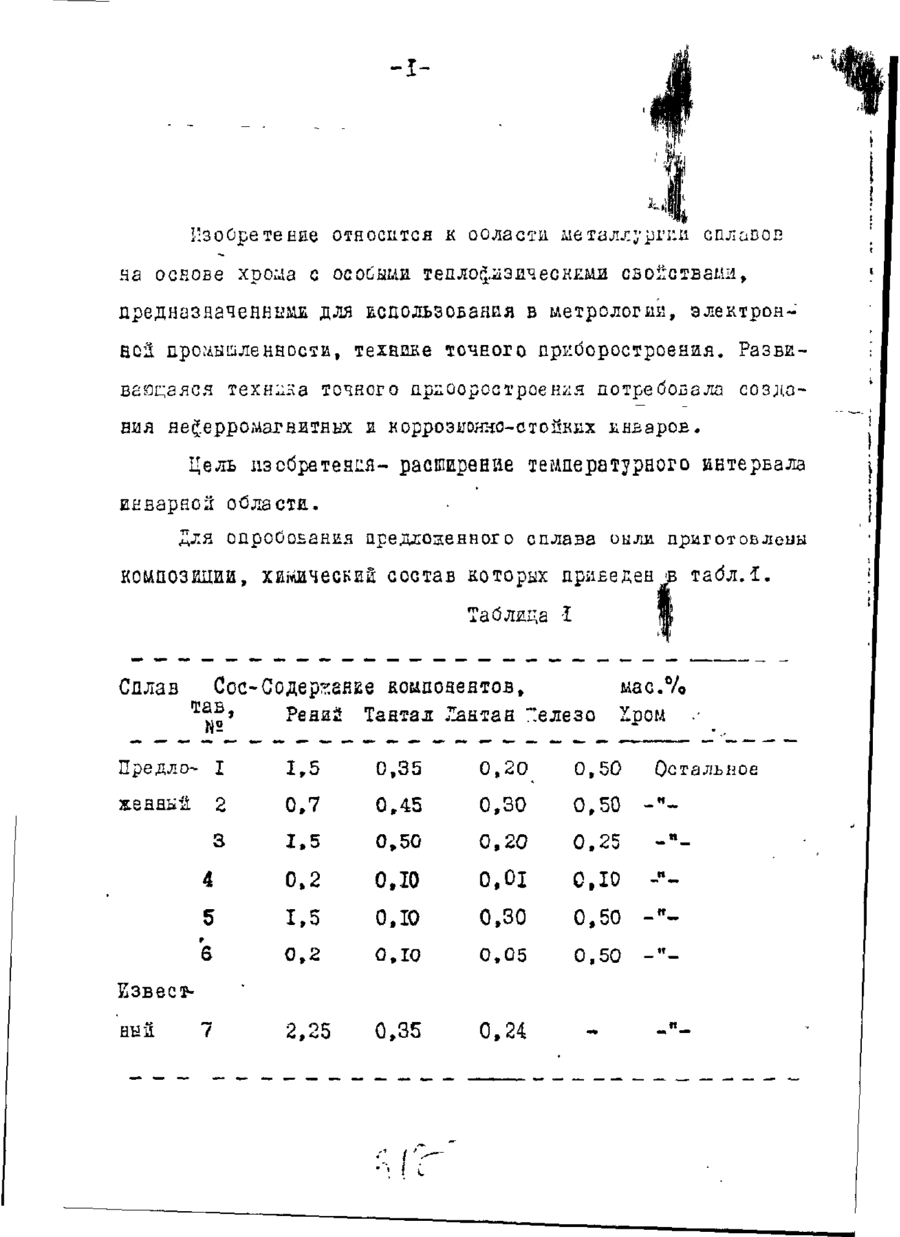

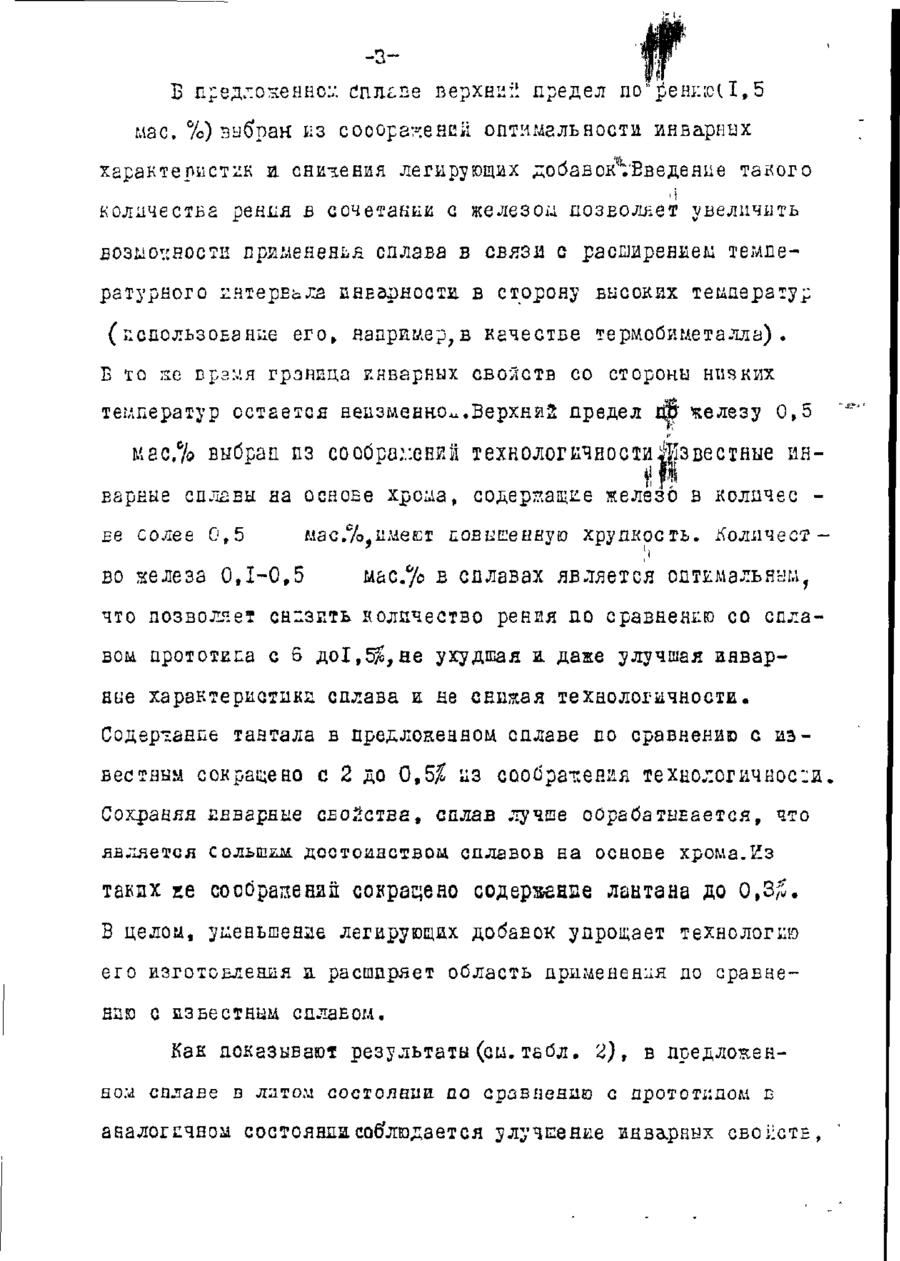

h£ ПОДЛІЖИТ СПУБЛг'ЛСЗАННО В ОТКРЫТОЙ Г СОЮЗ ССЗЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ЛЕЛАМ ИЗОБгсТЕКЯЙ И ОТКРЫТИЯ (19) W U(П) (51) IT89I28 С22 С 27/06 Н АВТОРСКОМУ СЕЧДЦГГНЛЬСТЗУ (21) 3683064/22-02 (22) 19.10.83 (71) Институт металлофизики А У С Н С Р (72) Л.LI.Бакланова, Л.Н.Ларнков, В.Г.Мванченко и В.А.Рафаловский (53) 569.265(088.8) СП (54) ІІНЗАИШ С Е В Н ОСКОВд XPOIvlA ША А ю -I Из оОре те ниє относится к ооласти металлургии сплавоп на основе хро;ла с осооыии теяло£.2знческ£ьш свойствами, предназначенным для использования в метрологии, электронной промышленности, технике точного приборостроения. Развивающаяся техника точного пр^ооростроек;;я потребовала созда ния не£ерромагаитнкх и коррозионно-стойких инвароЕ. Цель изобретения- расширение температурного интервала инварнсй области. Для опробования предложенного сплава оылл приготовлены композиции, химический состав которых прііведен^в тагіл.I. Таблица I Сплав Сое-Соде рвение коьшояентов, Рени5 Тантал Лантан "Іелезо мас-% Хром Предло- I 1.5 0,35 0,20 0,50 женный 2 0.7 0,45 0,30 0,50 3 1.5 0,50 0,20 0,25 -п 4 0.2 0,10 0,01 С,Ю -" 5 1,5 0.10 0,30 0,50 -" 6 0,2 0,10 0,05 0,50 -" 2.25 0,35 0,24 • Кзвесгный 7 Остальное -" -2Сдлавы были изготовлены в лабораторної0: электродуговой печи с яерасходуемыы. вольфрамовым электродом на медном водоохлаэдаемом холу в атмосфере очищенного аргона в ЕИДЄ слитков весогд 40 г и длиной до 60 ЇЛГА.Состав сплавов после плавки определен методом флуоресцентного рентгеноспектраль ного аиализа на прибореVty-2.Общая концентрация примесей мас.% внедрения з сплавах не превышала 0,05 Результаты измерения коэффициента термического расширения опробованных кошюзациП предложенного и известного сплавов в литой состоянии представлены в табл. 2. Таблица 2 Коэффициент TephAu4ecKoro расширения (КТР) в литом состоянии IiIO ° г р а д " 1 составов т°с Предложенный сплав I 2 Известный сплав 7 3 4 5 6 4,9 4,2 5,2 4,0 3,5 2.6 4,0 -70 5,1 4,8 5.1 4, 9 -50 3,7 3,7 3.6 4. 5 0 3,0 3,4 3,5 з, 0 2,7 35 2,9 3,0 3.S 2, 7 2,0 1,3 3,5 50 2,0 2,5 2,8 2, 0 2,0 2,2 3,0 70 0,5 1,8 1.0 I. 5 2,5 3,0 5,0 100 0,4 2,6 2, 0 3,2 3,4 7,5 150 5,0 3,9 I.I 5.S 5,3 5,5 6,0 9,0 2С0 8,0 7,6 6Д 7.S 7,9 ' 6,0 8,2 Б предложение:/, сппгье верхний предел поленики 1,5 мас. %) выбран из сооора^ениіі оптимальности инваряых характеристик и. снижения легирующих добавоЛ'Введеяие такого количества рения в сочетании с железой дозволяет увеличить возможности применения сплава в связи с расширением температурного интервала пнЕадности в сторону высоких теиператур (использование его, яадрииер 7 в качестве термобиметалла) • Б то se врэмя граница кнварных свойств со стороны низких температур остается неизменно*,.Верхний предел г & железу 0,5 $ р~. ч мас.% выбрап пз соображений технологкчности|Известние инЕаркые сплаЕЫ на основе хроаа, содержащие железо в колпчес ве солее 0,5 во железа 0,1-0,5 ыас.7о,имеют повышенную хрупкость. Количестмас.% в сплавах является оптимальным, что позволяет снизить количество рения до сравнению со сплавом прототипа с б до1,5^,не ухудшая а даже улучшая аяварние характеристика сплава и не снижая технологичности. Содержание тантала в предлокенном сплаве по сравнению с известным сокращено с 2 до О,5# из соображения технологичное.и. Сохраняя йЕварнне свойства, сплав лучше оОрабатывается, что является соліШ£Ліі достоинством сплавов на основе хрома.Из таких se соображений сокращено содерх&ение лантана до 0 , 3 ^ , В целом, уиеныиенле легирующих добавок упрощает технологию его изготовления а расширяет область применения до сравнению с известный сплаЕогд. Как показывают результаты (си.тебл. 2)t в предложен ное сплаве в ллто.м состоянии по сравізению с прототипом в аналогичное состоянии.соблюдается улучшение инварных СБОІІСТЕ, - 4~ проявляющихся в расшреяпп теглпературного интервала кнварности а в синении величины КТР. Известный сплав в литом состоянии икеет кнварные свойства в области температур от минус значения КТ? не древксают 4,0*10 50 е до 50°С , т.е град" ; , в 10 se время предложенные сплав имеет более широкий температурный интервал *wiB£piio*: о сласти ; ore ьшнус 50°до Ю0°С. Формула лзобретения Ивварный сплав на основе хройа, содержаний рений, тантал и лантан, отличающийся тем, что» с целью расширения температурного интервала инварно2 оОЛс-стл, он дополнительно содерннт железо при следующем соотношении компонентов, мас.%: Рений 0,2-1,5 Тантал 0,1-0,5 Лантал 0,01-0,3 Жзлезо Хром 0,1-0,5 Остальное (55) Патент С А Л40397ІІ, кл. Ш 148. I I . 5 2, олуолЛ978. Авторское свидетельство CCCP&55SI95, кл,С 22 G 27/06,1977 к почати Зак. экз.
