Електрод-інструмент для електрообробки

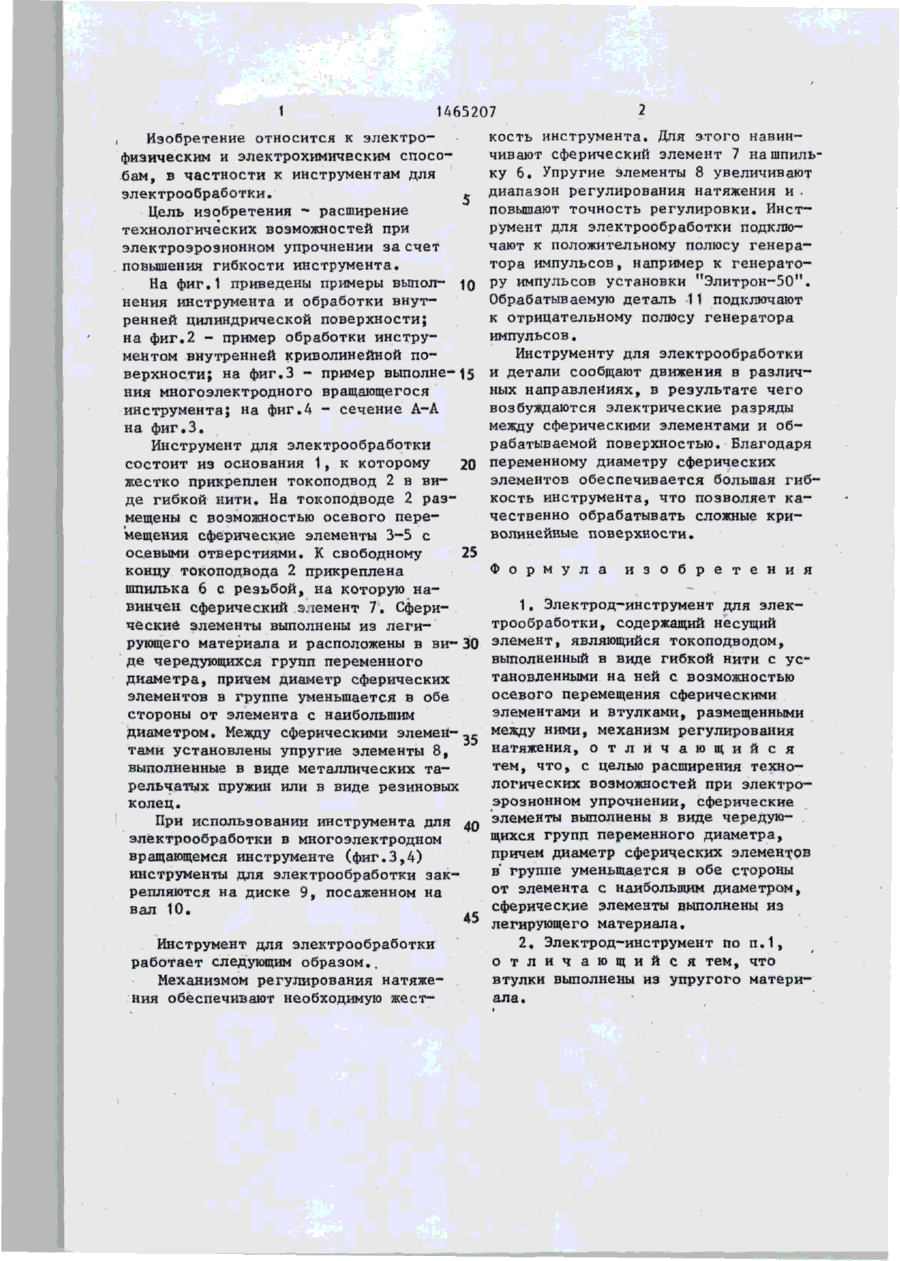

Изобретение относится к области электрофизических и электрохимических способов обработки, в частности гх электродам-инструментам для элекг трообработки. Целью изобретения яв ляется расширение технологических возможностей при электроэрозионном упрочнении. Инструмент состоит из основания 1 с прикрепленным к нему ,токоподводом 2, выполненным в виде гибкой нити, на которой установлены с возможностью осевого перемещения сферические элементы 3, 4 и 5 из легирующего материала. На свободном конце токоподвода выполнен механизм регулирования натяжения, состоящий из сферического элемента 7, навинчивающегося на шпильку 6. Между сферическими элементами установлены упругие элементы 8. Выполнение сферических элементов в виде групп переменного диаметра обеспечивает.большую гибкость инструмента и позволяет обрабатывать сложные криволинейные поверхности. 1 з.п. ф-лы, 4 ил. ел го ^Кйа*»^*, I 1 1465207 , Изобретение относится к электрофизическим и электрохимическим способам, в частности к инструментам для электрообработки» ^ Цель изобретения - расширение технологических возможностей при электроэрозионном упрочнении за счет повышения гибкости инструмента. На фиг.1 приведены примеры выпол- ю нения инструмента и обработки внутренней цилиндрической поверхности; на фиг.2 - пример обработки инструментом внутренней криволинейной поверхности; на фиг.З - пример выполне-15 ния многоэлектродного вращающегося инструмента; на фиг.4 - сечение А-А на фиг»3. Инструмент для электрообработки состоит из основания 1, к которому 20 жестко прикреплен токоподвод 2 в виде гибкой нити. На токоподводе 2 размещены с возможностью осевого перемещения сферические элементы 3-5 с осевыми отверстиями. К свободному 25 концу токоподвода 2 прикреплена шпилька 6 с резьбой, на которую навинчен сферический элемент 7, Сферические элементы выполнены из легирующего материала и расположены в ви- ЗО де чередующихся групп переменного диаметра, причем диаметр сферических элементов в группе уменьшается в обе стороны от элемента с наибольшим диаметром. Между сферическими элемен- ,е тами установлены упругие элементы 8, выполненные в виде металлических тарельчатых пружин или в виде резиновых колец. кость инструмента. Для этого навинчивают сферический элемент 7 на шпильку 6. Упругие элементы 8 увеличивают диапазон регулирования натяжения и • повышают точность регулировки. Инструмент для электрообработки подключают к положительному полюсу генератора импульсов, например к генератору импульсов установки "Элитрон-50". Обрабатываемую деталь 11 подключают к отрицательному полюсу генератора импульсов. Инструменту для электрообработки и детали сообщают движения в различных направлениях, в результате чего возбуждаются электрические разряды между сферическими элементами и обрабатываемой поверхностью. Благодаря переменному диаметру сферических элементов обеспечивается большая гибкость инструмента, что позволяет качественно обрабатывать сложные криволинейные поверхности. Ф о р м у л а и з о б р е т е н и я 1. Электрод-инструмент для электрообработки, содержащий несущий элемент, являющийся токоподводом, выполненный в виде гибкой нити с установленными на ней с возможностью осевого перемещения сферическими элементами и втулками, размещенными между ними, механизм регулирования натяжения, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей при электроэрозионном упрочнении, сферические элементы выполнены в виде чередуюПри использовании инструмента для ^0 щихся групп переменного диаметра, электрообработки в многоэлектродном причем диаметр сферических элементов вращающемся инструменте (фиг.3,4) в группе уменьшается в обе стороны инструменты для электрообработки закот элемента с наибольшим диаметром, репляются на диске 9, посаженном на сферические элементы выполнены из вал 10. 45 легирующего материала. 2. Электрод-инструмент по п.1, Инструмент для электрообработки о т л и ч а ю щ и й с я тем, что работает следующим образом.. втулки выполнены из упругого материМеханизмом регулирования натяжеала. ния обеспечивают необходимую жест 1465207 її 11 Фиг.1 Фиг. 2 1465207 /4- /I 11 Физ.¥ Составитель С.Никифоров Редактор МсКелемеш Техред Л.Сердюковз Корректор М.Васильева Заказ 868/16 .Тираж 892 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
