Ручна саджалка

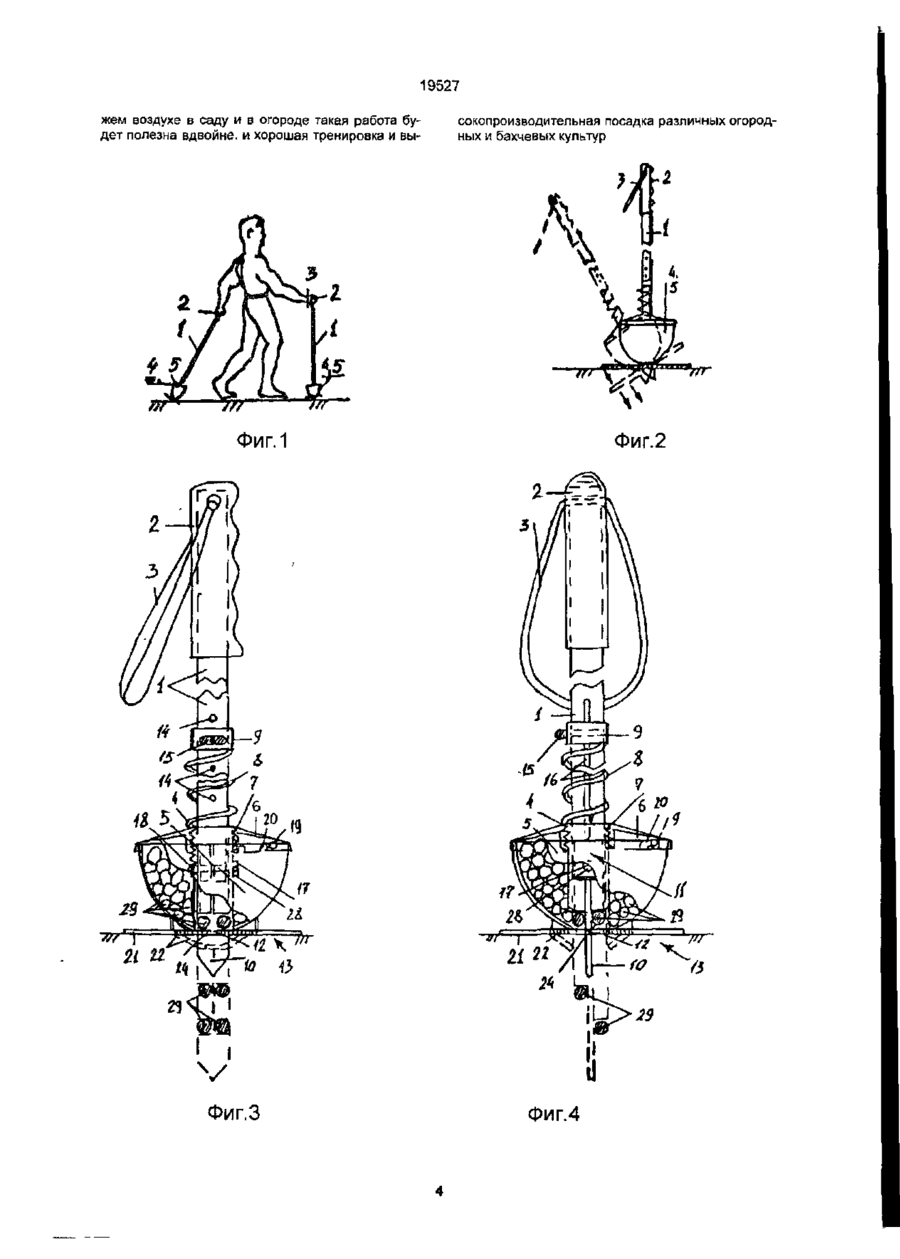

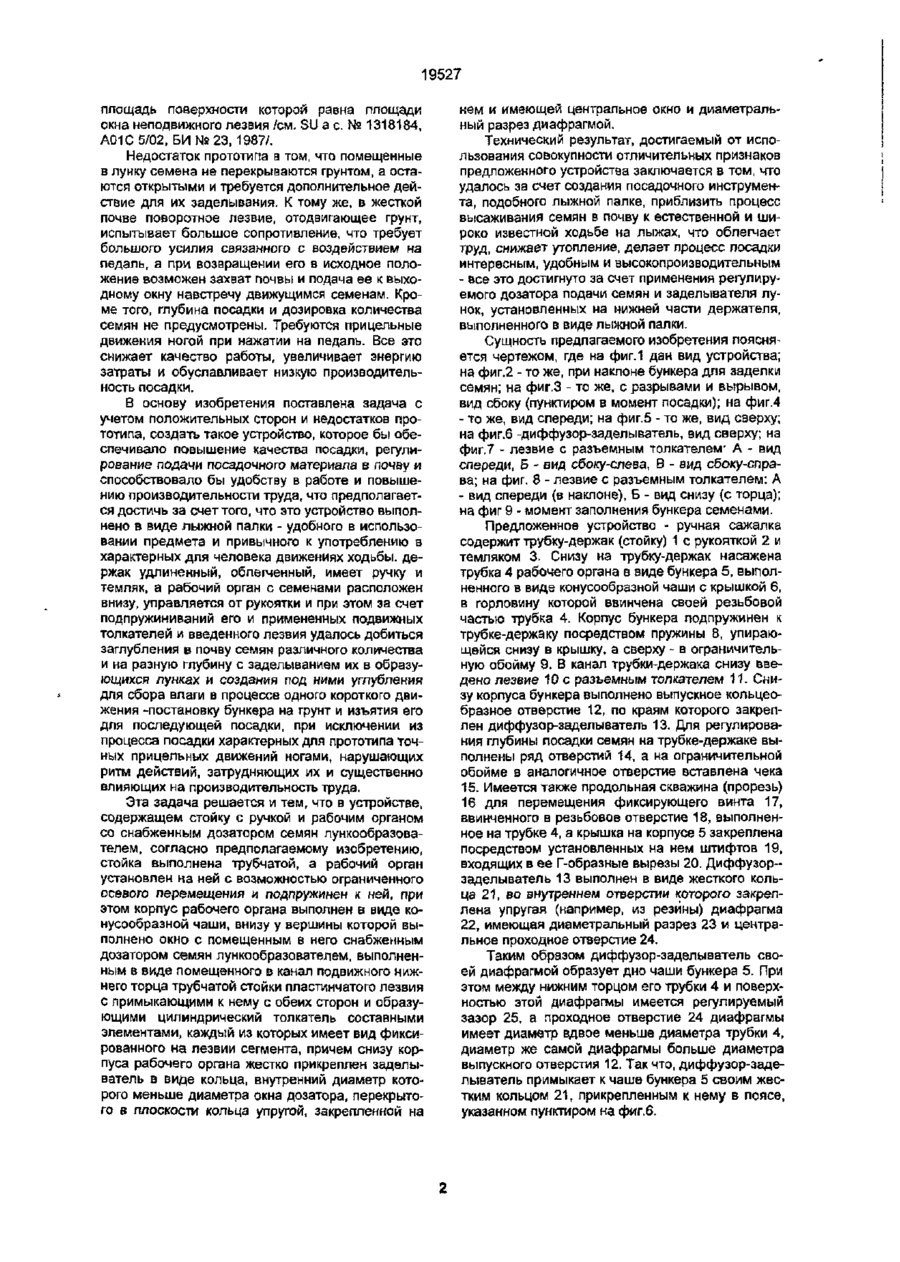

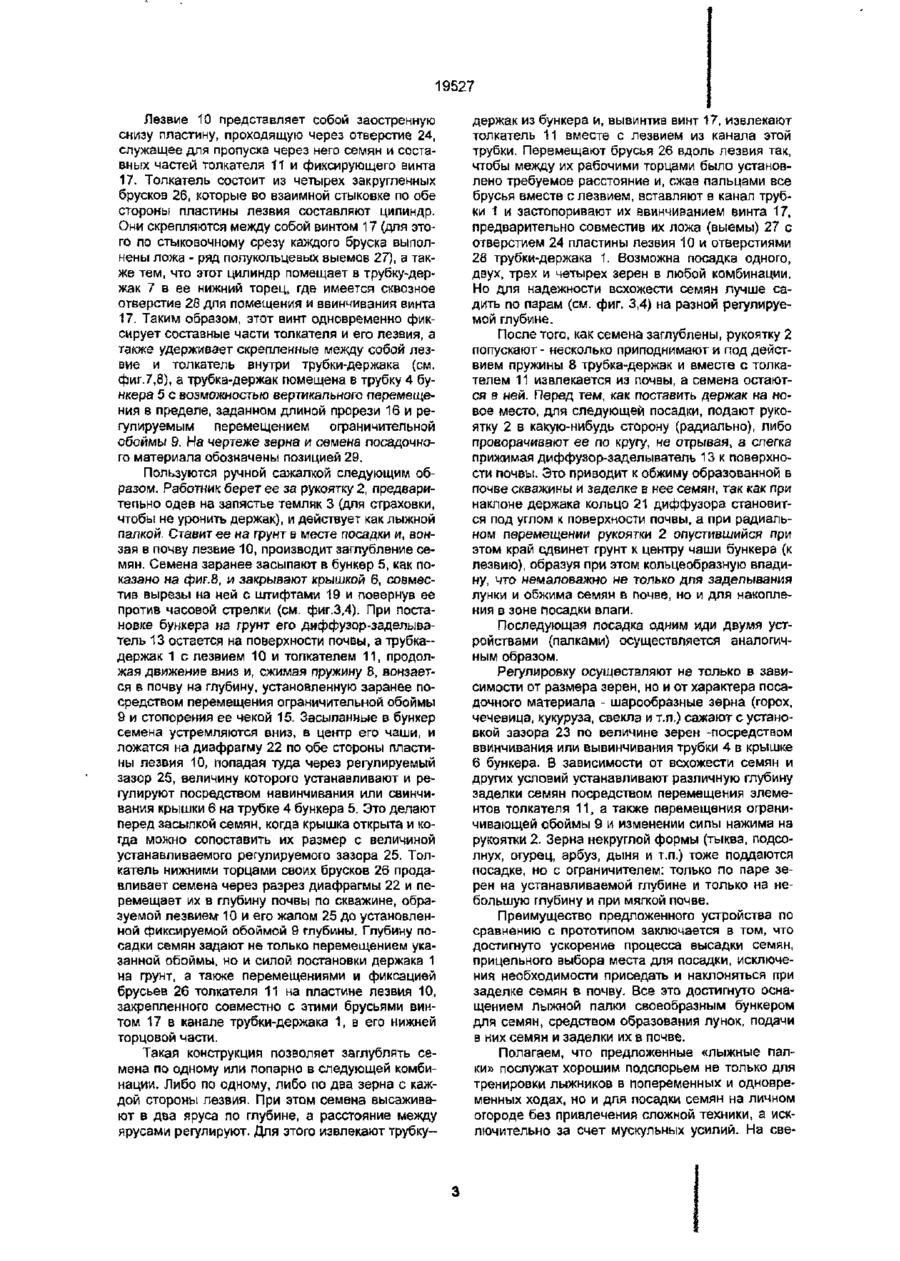

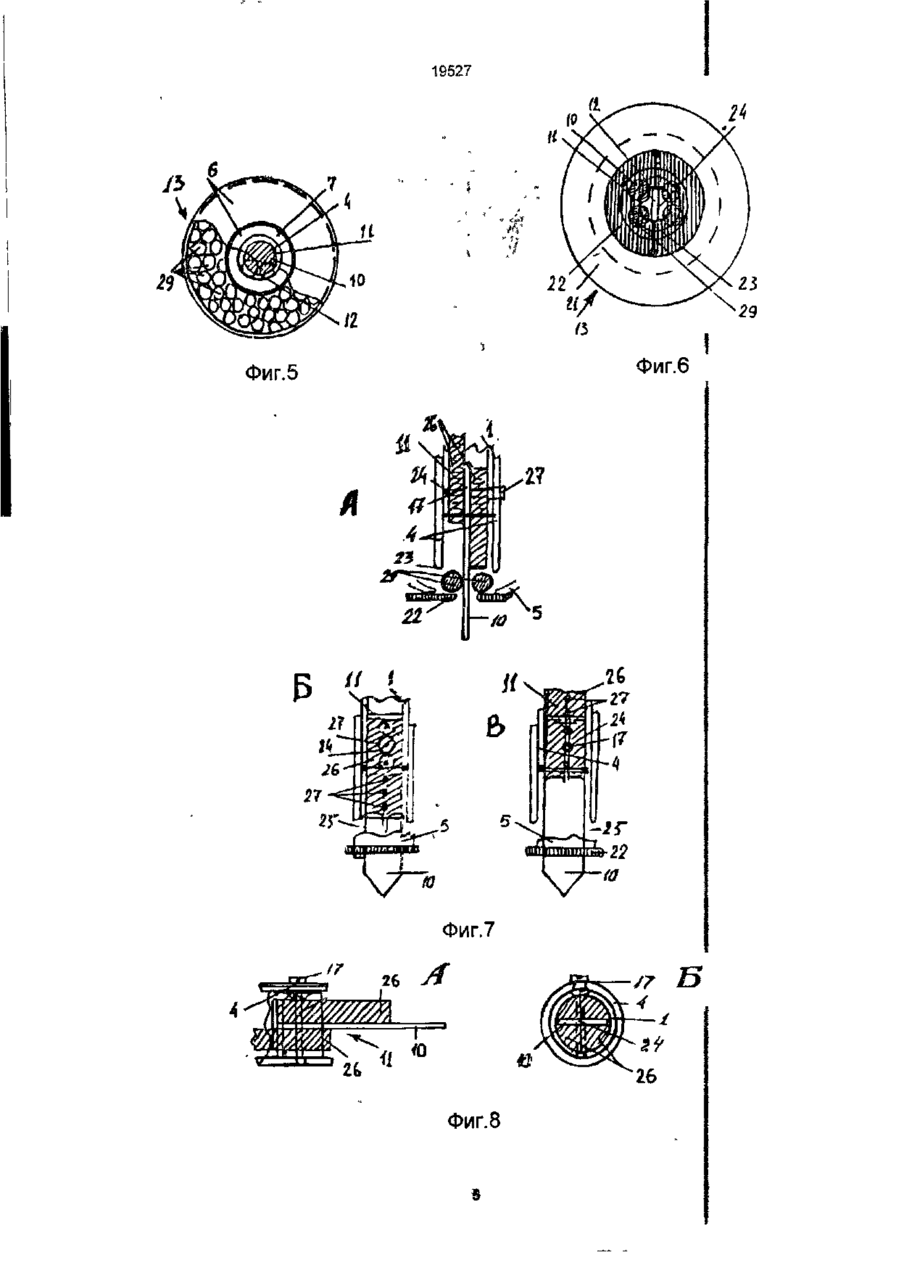

Ручная сажалка, содержащая стойку с ручкой и рабочий орган со снабженным дозатором семян лункообразователем, отличающаяся тем, что стойка выполнена в виде трубчатого держака, а рабочий орган установлен на нем с возможностью ограниченного осевого перемещения с подпружиненным к нему корпусом рабочего органа, выполненого в виде имеющей крышку конусообразной чаши внизу у вершины которой выполнено круг лое окно с помещенным в него снабженным дозатором семян лункообразователем, выполненным в виде помещенного в канал трубчатого держака снизу пластинчатого лезвия, с примыкающими к нему с обеих сторон и образующими цилиндрический толкатель составными элементами, каждый из которых имеет вид фиксированного на лезвии сегмента, причем снизу корпуса рабочего органа жестко прикреплен заделыватель в виде кольца, внутренний диаметр которого меньше диаметра круглого окна, перекрытого в плоскости кольца упругой, закрепленной на нем с регулируемым зазором к торцу трубчатого держака и имеющей центральное кольцо и диаметральный разрез, диафрагмой Изобретение относится к сельскохозяйственному машиностроению, в частности, к приспособлениям для ручной посадки и посева семян Известно устройство для посадки семян в лунку, содержащее стержень и клинок с режущими кромками и снабженное туко- и семя проводящими каналами и установленным по оси клинка зубом, при этом лопасти клинка, расположенные по сторонам центрирующего зуба, выполнены различной длины, причем к длинной лопасти клинка подведен тукопровод, а к короткой -семяпровод /см S U A c №1568919. А01С 5/02, БИ №21 1990/ Недостаток этого устройства в том, что оно применимо лишь на каком-нибудь самоходном средстве и не может быть использовано вручную Известен ручной посадочный инструмент, содержащий полый корпус с закрепленными в нижней части неподвижным и подвижным снабженными педалью лезвиями при этом задвижное лезвие соединено с неподвижным посредством двухшарнирного поводка с возможностью продольного перемещения подвижного лезвия относительно корпуса, /см SU а с № 1404010, А01С 5/02, БИ № 23, 1988/ Недостаток его в том, что ои не приспособлен для заделки семян и зерен растений в почву Известно устройство для высева сыпучего материала в почву, содержащее полую стойку с призматическим лункообразователем, одна часть ко торого установлена шарнирно, желобчатый дозатор, имеющий привод через систему тяг от руки, при этом полая стойка выполнена телескопической, части которой подвижны друг к Другу, при этом дозатор размещен в полости лункообразователя, ручка тяги его привода закреплена на подвижной части стойки, а шарнирно установленная часть подпружинена относительно стойки с образованием открытого зева лункообразоаателя /см SU а с № 1276276, AQ1C 5/02, БИ №46, 1980/ Недостаток его в том, что высев семян и других сыпучих материалов требует остановки в процессе работы, нажатий ногой на педаль с прицельной установкой ее стопы, а также то обстоятельство, что подвижное лезвие стойки через зев может захватывать почву и смешивать ее с семенами Все это снижает производительность труда и качество работы Наиболее близкой по технической сущности является ручная сажалка, содержащая средство фиксации в виде стойки с ручкой имеющие в нижней части лункообразователь, связанной семеканалом с дозатором семян и имеющей неподвижное и шарнирно установленное подвижное, жестко связанное с педалью лезвие, прикрывающее дно лункообразователя, при этом неподвижное лезвие в верхней части имеет окно, нижняя кромка которого расположена ниже ограничителя заглубления, а на педали жестко закреплена пластина, О г сч ю О) < 19527 площадь поверхности которой равна площади окна неподвижного лезвия /см. SU а с. № 1318184, А01С5/02, БИ №23, 1987/. Недостаток прототипа в том, что помещенные в лунку семена не перекрываются грунтом, а остаются открытыми и требуется дополнительное действие для их заделывания. К тому же, в жесткой почве поворотное лезвие, отодвигающее грунт, испытывает большое сопротивление, что требует большого усилия связанного с воздействием на педаль, а при возвращении его в исходное положение возможен захват почвы и подача ее к выходному окну навстречу движущимся семенам. Кроме того, глубина посадки и дозировка количества семян не предусмотрены. Требуются прицельные движения ногой при нажатии на педаль. Все это снижает качество работы, увеличивает энергию затраты и обуславливает низкую производительность посадки. В основу изобретения поставлена задача с учетом положительных сторон и недостатков прототипа, создать такое устройство, которое бы обеспечивало повышение качества посадки, регулирование подачи посадочного материала в почву и способствовало бы удобству в работе и повышению производительности труда, что предполагается достичь за счет того, что это устройство выполнено в виде лыжной палки - удобного в использовании предмета и привычного к употреблению в характерных для человека движениях ходьбы, держак удлиненный, облегченный, имеет ручку и темляк, а рабочий орган с семенами расположен внизу, управляется от рукоятки и при этом за счет подпружиниваний его и примененных подвижных толкателей и введенного лезвия удалось добиться заглубления в почву семян различного количества и на разную глубину с заделыванием их в образующихся лунках и создания под ними углубления для сбора влаги в процессе одного короткого движения -постановку бункера на грунт и изъятия его для последующей посадки, при исключении из процесса посадки характерных для прототипа точных прицельных движений ногами, нарушающих ритм действий, затрудняющих их и существенно влияющих на производительность труда. Эта задача решается и тем, что в устройстве, содержащем стойку с ручкой и рабочим органом со снабженным дозатором семян лункообразователем, согласно предполагаемому изобретению, стойка выполнена трубчатой, а рабочий орган установлен на ней с возможностью ограниченного осевого перемещения и подпружинен к ней, при этом корпус рабочего органа выполнен в виде конусообразной чаши, внизу у вершины которой выполнено окно с помещенным в него снабженным дозатором семян лункообразователем, выполненным в виде помещенного в канал подвижного нижнего торца трубчатой стойки пластинчатого леззия с примыкающими к нему с обеих сторон и образующими цилиндрический толкатель составными элементами, каждый из которых имеет вид фиксированного на лезвии сегмента, причем снизу корпуса рабочего органа жестко прикреплен заделыватель в виде кольца, внутренний диаметр которого меньше диаметра окна дозатора, перекрытого в плоскости кольца упругой, закрепленной на кем и имеющей центральное окно и диаметральный разрез диафрагмой. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства заключается в том, что удалось за счет создания посадочного инструмента, подобного лыжной палке, приблизить процесс высаживания семян в почву к естественной и широко известной ходьбе на лыжах, что облегчает труд, снижает утопление, делает процесс посадки интересным, удобным и высокопроизводительным - все это достигнуто за счет применения регулируемого дозатора подачи семян и заделывателя лунок, установленных на нижней части держателя, выполненного в виде лыжной палки. Сущность предлагаемого изобретения поясняется чертежом, где на фиг.1 дан вид устройства; на фиг.2 - то же, при наклоне бункера для заделки семян; на фиг.З - то же, с разрывами и вырывом, вид сбоку (пунктиром в момент посадки); на фиг.4 - то же, вид спереди; на фиг.5 - то же, вид сверху; на фиг.6 -диффузор-заделыватель, вид сверху; на фиг.7 - лезвие с разъемным толкателем- А - вид спереди, Б - вид сбоку-слева, В - вид сбоку-справа; на фиг. 8 - лезвие с разъемным толкателем: А - вид спереди (в наклоне), Б - вид снизу (с торца); на фиг 9 - момент заполнения бункера семенами. Предложенное устройство - ручная сажалка содержит трубку-держак (стойку) 1 с рукояткой 2 и темляком 3. Снизу на трубку-держак насажена трубка 4 рабочего органа в виде бункера 5, выполненного в виде конусообразной чаши с крышкой 6, в горловину которой ввинчена своей резьбовой частью трубка 4. Корпус бункера подпружинен к трубке-держаку посредством пружины 8, упирающейся снизу в крышку, а сверху - в ограничительную обойму 9. В канал трубки-держака снизу введено лезвие 10 с разъемным толкателем 11. Снизу корпуса бункера выполнено выпускное кольцеобразное отверстие 12, по краям которого закреплен диффузор-заделыватель 13. Для регулирования глубины посадки семян на трубке-держаке выполнены ряд отверстий 14, а на ограничительной обойме в аналогичное отверстие вставлена чека 15. Имеется также продольная скважина (прорезь) 16 для перемещения фиксирующего винта 17, ввинченного в резьбовое отверстие 18, выполненное на трубке 4, а крышка на корпусе 5 закреплена посредством установленных на нем штифтов 19, входящих в ее Г-образные вырезы 20. Диффузорзаделыватель 13 выполнен в виде жесткого кольца 21, во внутреннем отверстии которого закреплена упругая (например, из резины) диафрагма 22, имеющая диаметральный разрез 23 и центральное проходное отверстие 24. Таким образом диффузор-задел ыватель своей диафрагмой образует дно чаши бункера 5. При этом между нижним торцом его трубки 4 и поверхностью этой диафрагмы имеется регулируемый зазор 25, а проходное отверстие 24 диафрагмы имеет диаметр вдвое меньше диаметра трубки 4, диаметр же самой диафрагмы больше диаметра выпускного отверстая 12. Так что, диффузор-заделыватель примыкает к чаше бункера 5 своим жестким кольцом 21, прикрепленным к нему в поясе, указанном пунктиром на фиг.6. 19527 Лезвие 10 представляет собой заостренную снизу пластину, проходящую через отверстие 24, служащее для пропуска через него семян и составных частей толкателя 11 и фиксирующего винта 17. Толкатель состоит из четырех закругленных брусков 26, которые во взаимной стыковке по обе стороны пластины лезвия составляют цилиндр. Они скрепляются между собой винтом 17 (для этого по стыковочному срезу каждого бруска выполнены ложа - ряд полукольцевых выемов 27), а также тем, что этот цилиндр помещает в трубку-держак 7 в ее нижний торец, где имеется сквозное отверстие 28 для помещения и ввинчивания винта 17. Таким образом, этот винт одновременно фиксирует составные части толкателя и его лезвия, а также удерживает скрепленные между собой лезвие и толкатель внутри трубки-держака (см. фиг.7,8), а трубка-держак помещена в трубку 4 бункера 5 с возможностью вертикального перемещения в пределе, заданном длиной прорези 16 и регулируемым перемещением ограничительной обоймы 9. На чертеже зерна и семена посадочного материала обозначены позицией 29. Пользуются ручной сажалкой следующим образом. Работник берет ее за рукоятку 2, предваритепьно одев на запястье темляк 3 (для страховки, чтобы не уронить держак), и действует как лыжной палкой. Ставит ее на грунт в месте посадки и, вонзая в почву лезвие 10, производит заглубление семян. Семена заранее засыпают в бункер 5, как показано на фиг.8, и закрывают крышкой 6, совместив вырезы на ней с штифтами 19 и повернув ее против часовой стрелки (см. фиг.3,4). При постановке бункера на грунт его диффузор-зад елыватель 13 остается на поверхности почвы, а трубкадержак 1 с лезвием 10 и толкателем 11, продолжая движение вниз и, сжимая пружину 8, вонзается в почву на глубину, установленную заранее посредством перемещения ограничительной обоймы 9 и стопорения ее чекой 15. Засыпанные в бункер семена устремляются вниз, в центр его чаши, и ложатся на диафрагму 22 по обе стороны пластины лезвия 10, попадая туда через регулируемый зазор 25, величину которого устанавливают и регулируют посредством навинчивания или свинчивания крышки 6 на трубке 4 бункера 5. Это делают перед засыпкой семян, когда крышка открыта и когда можно сопоставить их размер с величиной устанавливаемого регулируемого зазора 25. Толкатель нижними торцами своих брусков 26 продавливает семена через разрез диафрагмы 22 и перемещает их в глубину почвы по скважине, образуемой лезвием110 и его жалом 25 до установленной фиксируемой обоймой 9 глубины. Глубину посадки семян задают не только перемещением указанной обоймы, но и силой постановки держака 1 на грунт, а также перемещениями и фиксацией брусьев 26 толкателя 11 на пластине лезвия 10, закрепленного совместно с зтими брусьями винтом 17 в канале трубки-держака 1, в его нижней торцовой части. Такая конструкция позволяет заглублять семена по одному или попарно в следующей комбинации. Либо по одному, либо по два зерна с каждой стороны лезвия. При этом семена высаживают в два яруса по глубине, а расстояние между ярусами регулируют. Для этого извлекают трубку держак из бункера и, вывинтив винт 17, извлекают толкатель 11 вместе с лезвием из канала этой трубки. Перемещают брусья 26 вдоль лезвия так, чтобы между их рабочими торцами было установлено требуемое расстояние и, сжав пальцами все брусья вместе с лезвием, вставляют в канал трубки 1 и застопоривают их ввинчиванием винта 17, предварительно совместив их ложа (выемы) 27 с отверстием 24 пластины лезвия 10 и отверстиями 28 трубки-держака 1. Возможна посадка одного, двух, трех и четырех зерен в любой комбинации. Но для надежности всхожести семян лучше садить по парам (см. фиг. 3,4) на разной регулируемой глубине. После того, как семена заглублены, рукоятку 2 попускают - несколько приподнимают и под действием пружины 8 трубка-держак и вместе с толкателем 11 извлекается из почвы, а семена остаются в ней. Перед тем, как поставить держак на новое место, для следующей посадки, подают рукоятку 2 в какую-нибудь сторону (радиально), либо проворачивают ее по кругу, не отрывая, а слегка прижимая диффузор-заделыватель 13 к поверхности почвы. Это приводит к обжиму образованной в почве скважины и заделке в нее семян, так как при наклоне держака кольцо 21 диффузора становится под углом к поверхности почвы, а при радиальном перемещении рукоятки 2 опустившийся при этом край сдвинет грунт к центру чаши бункера (к лезвию), образуя при этом кольцеобразную впадину, что немаловажно не только для заделывания лунки и обжима семян в почве, но и для накопления в зоне посадки влаги. Последующая посадка одним иди двумя устройствами (палками) осуществляется аналогичным образом. Регулировку осуществляют не только в зависимости от размера зерен, но и от характера посадочного материала - шарообразные зерна (горох, чечевица, кукуруза, свекла и т.п.) сажают с установкой зазора 23 по величине зерен -посредством ввинчивания или вывинчивания трубки 4 в крышке 6 бункера. В зависимости от всхожести семян и других условий устанавливают различную глубину заделки семян посредством перемещения элементов толкателя 11, а также перемещения ограничивающей обоймы 9 и изменении силы нажима на рукоятки 2. Зерна некруглой формы (тыква, подсолнух, огурец, арбуз, дыня и т.п.) тоже поддаются посадке, но с ограничителем: только по паре зерен на устанавливаемой глубине и только на небольшую глубину и при мягкой почве. Преимущество предложенного устройства по сравнению с прототипом заключается в том, что достигнуто ускорение процесса высадки семян, прицельного выбора места для посадки, исключения необходимости приседать и наклоняться при заделке семян в почву. Все это достигнуто оснащением лыжной палки своеобразным бункером для семян, средством образования лунок, подачи в них семян и заделки их в почве. Полагаем, что предложенные «лыжные палки» послужат хорошим подспорьем не только для тренировки лыжников в попеременных и одновременных ходах, но и для посадки семян на личном огороде без привлечения сложной техники, а исключительно за счет мускульных усилий. На све 19527 жем воздухе в саду и в огороде такая работа будет полезна вдвойне, и хорошая тренировка и вы сокопроизводительная посадка различных огородных и бахчевых культур 2 Фиг.2 Я-fel Фиг.4 19527 U to Фиг.6 Фиг.5 Фиг. 8 19527 ІС Фиг. 9 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано по друку /б 0$ 2001 р. Формат 60x84 1/8. Обсяг О, о обл.-вид.арк. Тираж 50 прим Зам. с* / УкрІНТЕІ Бул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
