Ручна мішалка для розчину

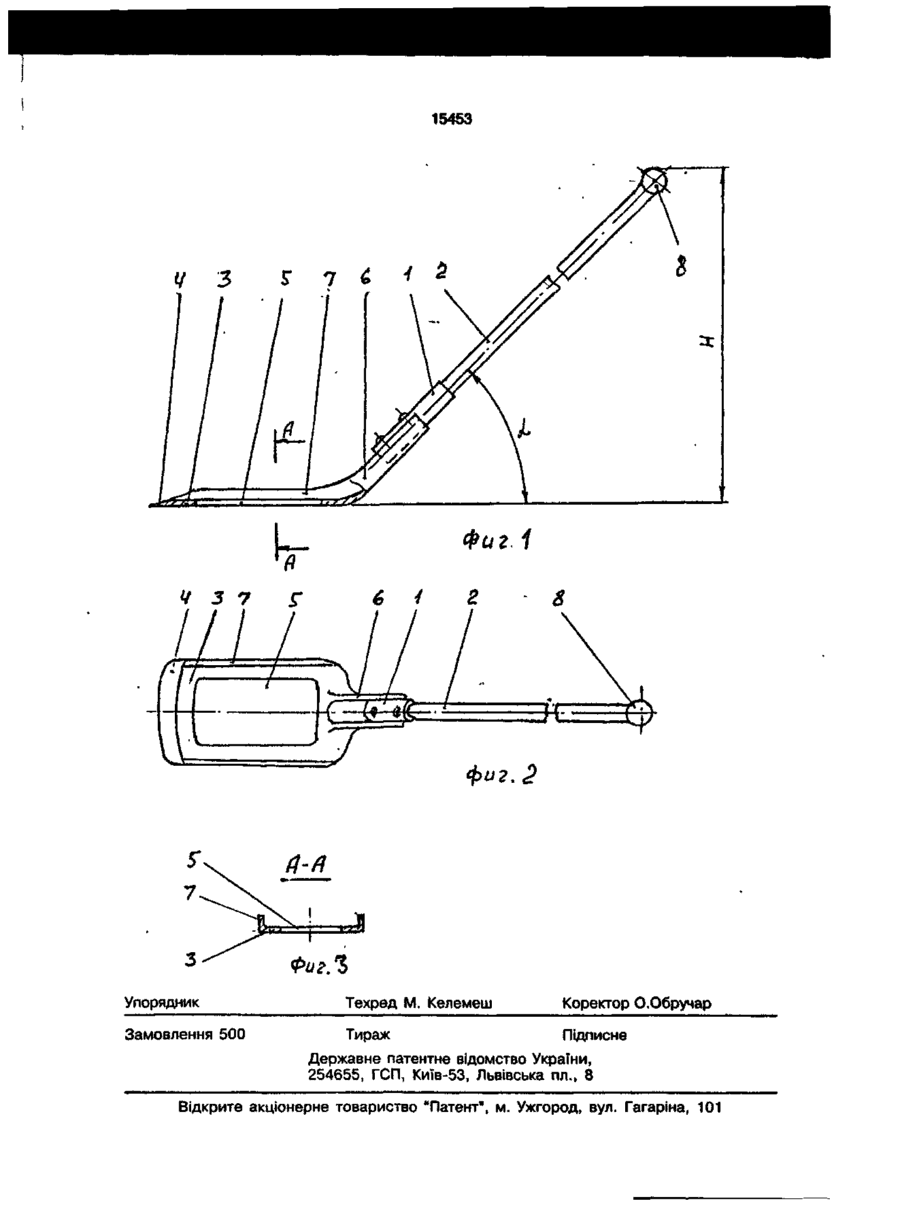

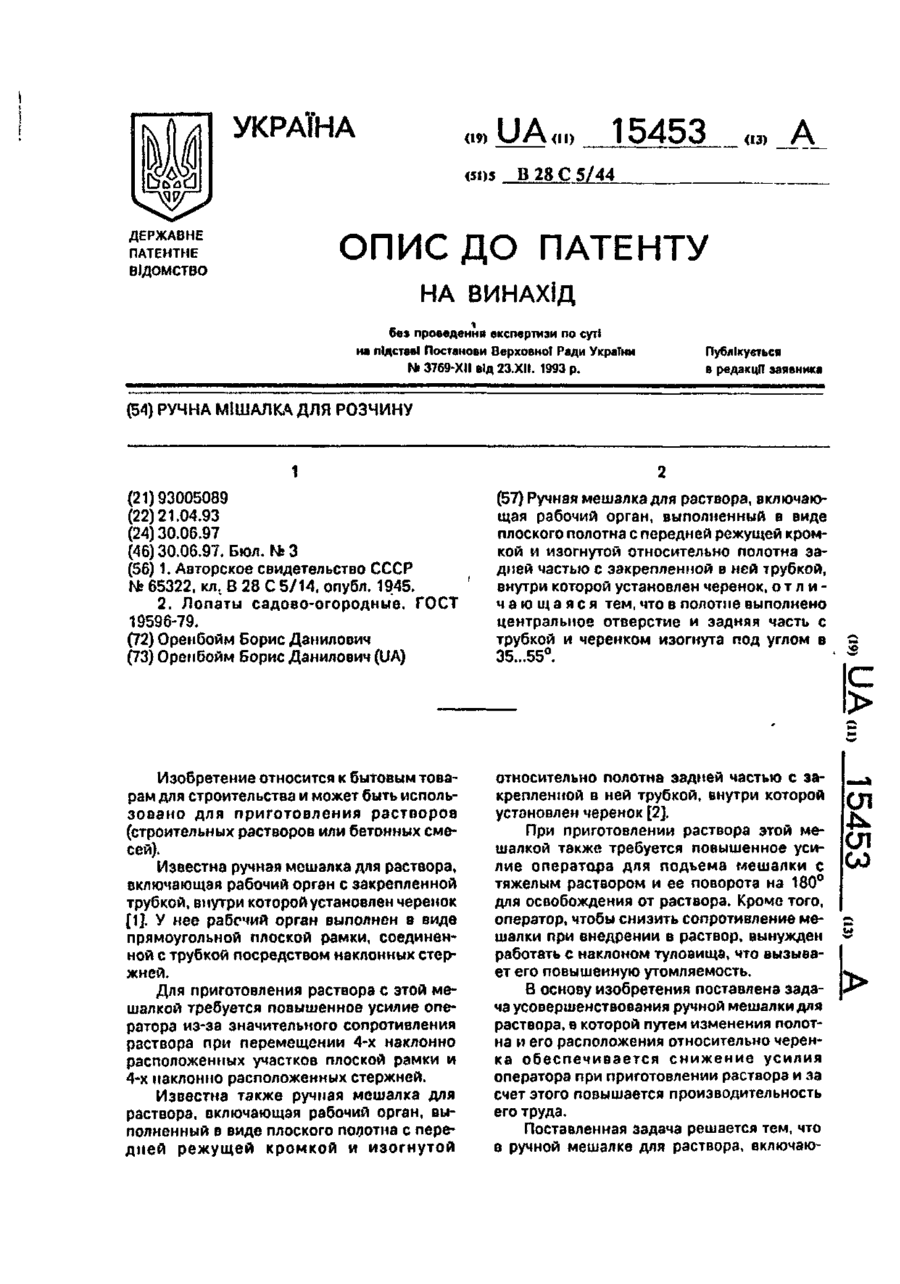

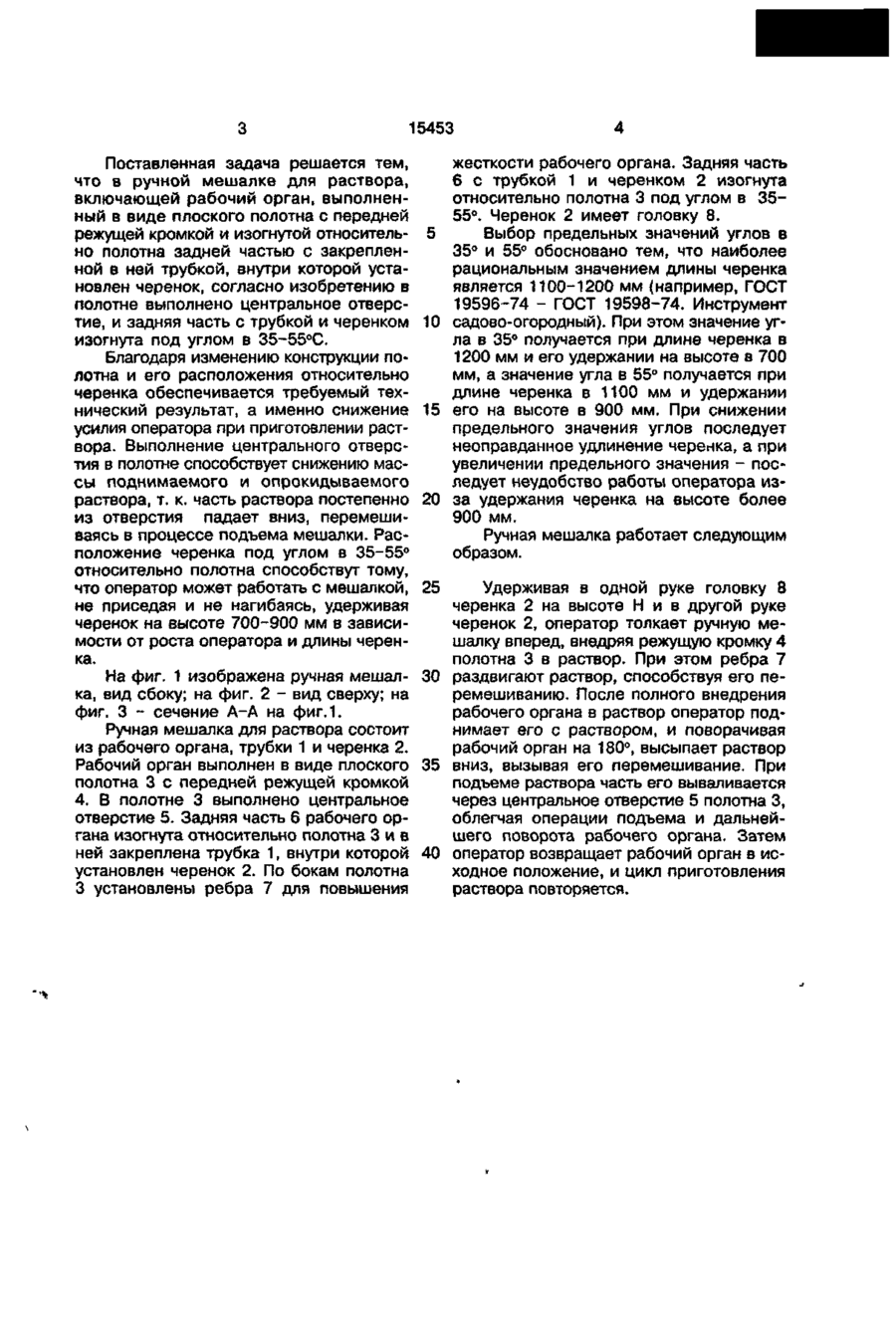

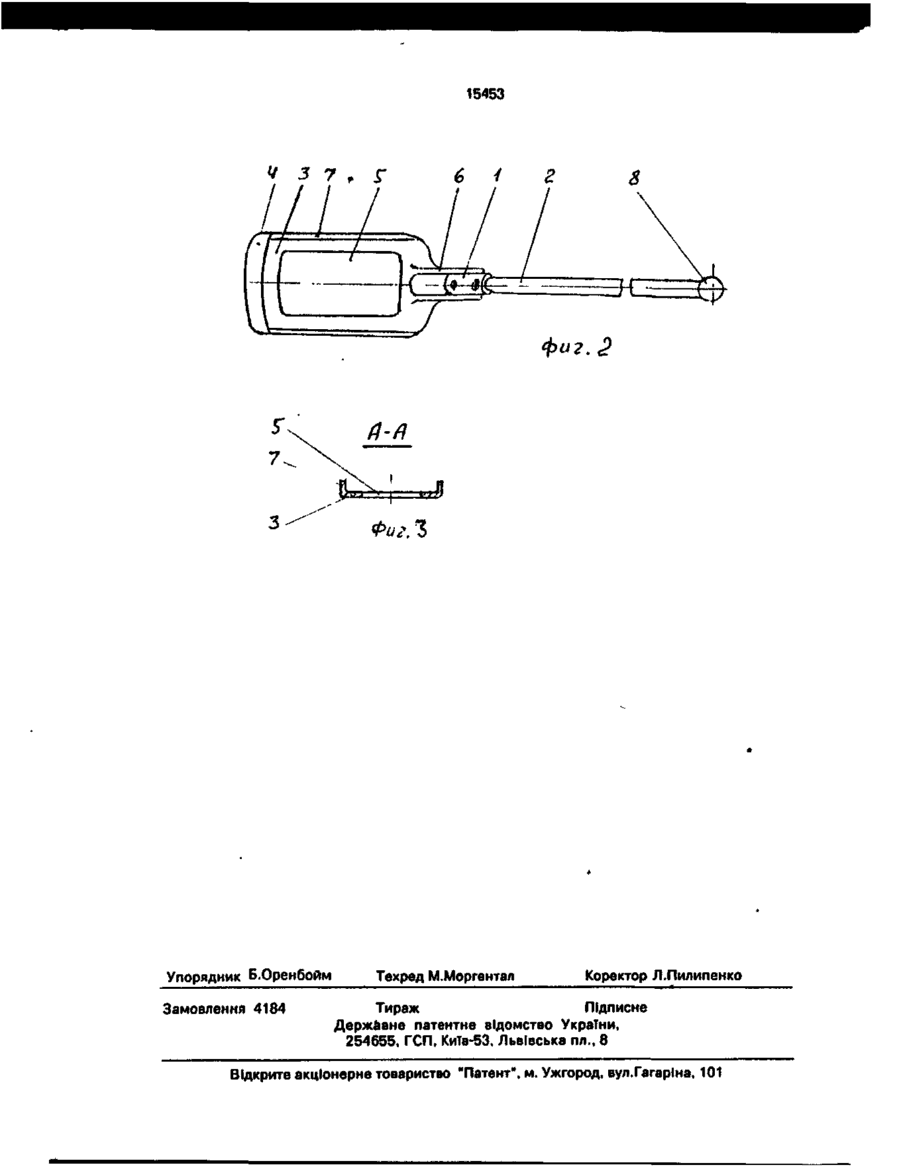

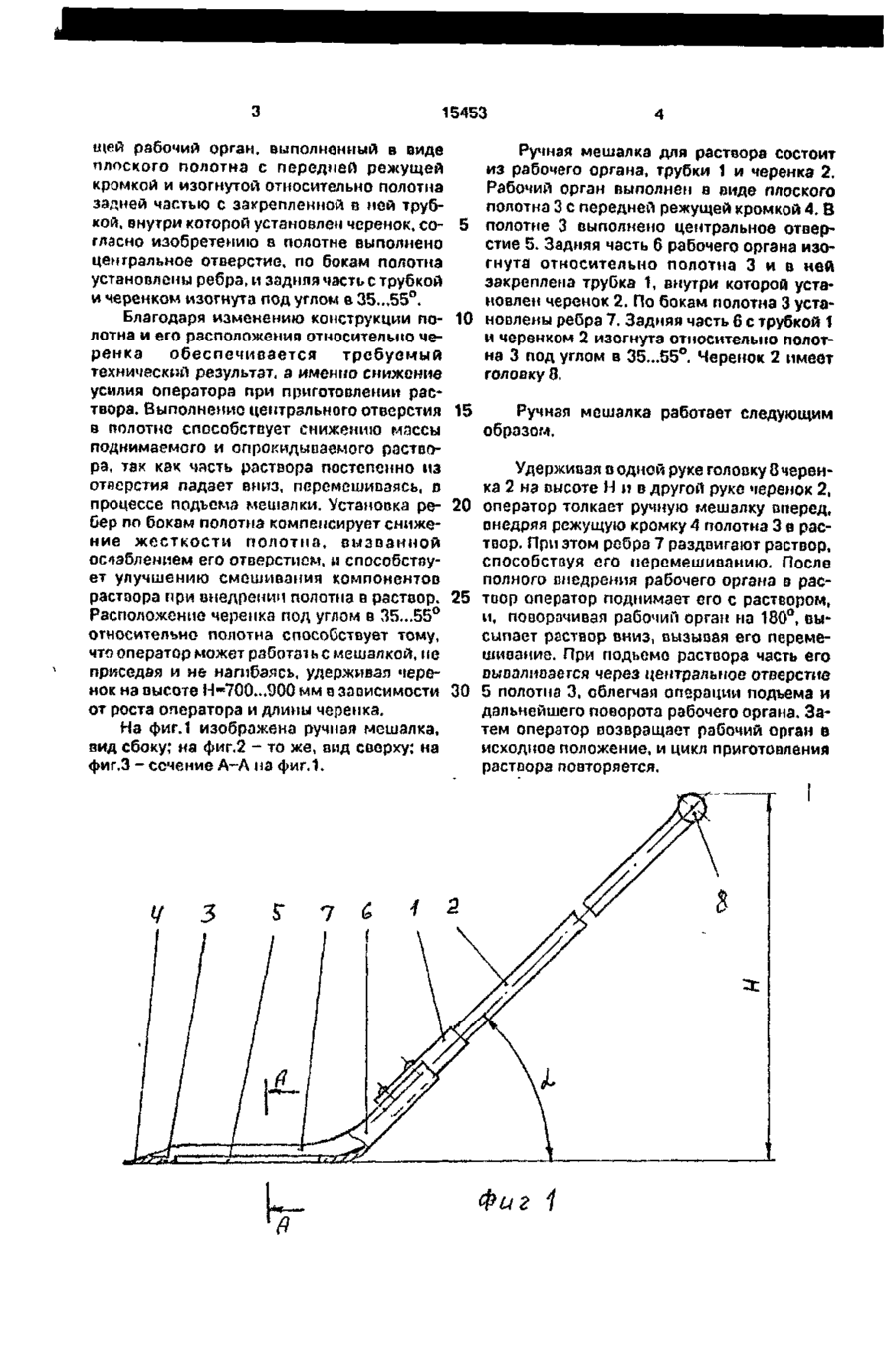

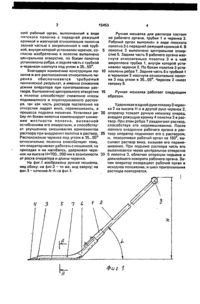

Ручная мешалка для раствора, пключающая рабочий орган, выполненный в виде плоского полотна с передней режущей кромкой и изогнутой относительно полотна задней частью с закрепленной в ней трубкой, внутри которой установлен черенок, о т л и ч а ю щ а я с я тем, что в полотне выполнено центральное отверстие и задняя часть с трубкой и черенком изогнута под углом в 35~55°. Изобретение относится к бытовым товарам для строительства и может быть использовано для приготовления растворов (строительных растворов или бетонных смесей). Известна ручная мешалка для раствора, включающая рабочий орган с закрепленной трубкой, внутри которой установлен черенок [1]. У нее рабочий орган выполнен в виде прямоугольной плоской рамки, соединенной с трубкой посредством наклонных стержней. Для приготовления раствора с этой мешалкой требуется повышенное усилие оператора из-за значительного сопротивления раствора при перемещении 4-х наклонно расположенных участков плоской рамки и 4-х наклонно расположенных стержней. Известна также ручная мешалка для раствора, включающая рабочий орган, выполненный в виде плоского полотна с передней режущей кромкой и изогнутой относительно полотна задней частью с закрепленной в ней трубкой, внутри которой установлен черенок [2]. При приготовлении раствора этой мешалкой также требуется повышенное усилие оператора для подъема мешалки с тяжелым раствором и ее поворота на 180° для освобождения от раствора. Кроме того оператор, чтобы снизить сопротивление мешалки при внедрении в раствор, вынужден работать с наклоном туловища, что вызывает его повышенную утомляемость. В основу изобретения поставлена задача усовершенствования ручной мешалки для раствора, в которой путем изменения полотна и его расположения относительно черенка обеспечивается снижение усилия оператора при приготовлении раствора и за счет этого повышается производительность его труда. 15453 Поставленная задача решается тем, что в ручной мешалке для раствора, включающей рабочий орган, выполненный в виде плоского полотна с передней режущей кромкой и изогнутой относительно полотна задней частью с закрепленной в ней трубкой, внутри которой установлен черенок, согласно изобретению в полотне выполнено центральное отверстие, и задняя часть с трубкой и черенком изогнута под углом в 35-55°С. Благодаря изменению конструкции полотна и его расположения относительно черенка обеспечивается требуемый технический результат, а именно снижение усилия оператора при приготовлении раствора. Выполнение центрального отверстия в полотне способствует снижению массы поднимаемого и опрокидываемого раствора, т. к. часть раствора постепенно из отверстия падает вниз, перемешиваясь в процессе подъема мешалки. Расположение черенка под углом в 35-55° относительно полотна способствут тому, что оператор может работать с мешалкой, не приседая и не нагибаясь, удерживая черенок на высоте 700-900 мм в зависимости от роста оператора и длины черенка. На фиг. 1 изображена ручная мешалка, вид сбоку; на фиг. 2 - вид сверху; на фиг. 3 - сечение А-А на фиг.1. Ручная мешалка для раствора состоит из рабочего органа, трубки 1 и черенка 2. Рабочий орган выполнен в виде плоского полотна 3 с передней режущей кромкой 4. В полотне 3 выполнено центральное отверстие 5. Задняя часть 6 рабочего органа изогнута относительно полотна 3 и в ней закреплена трубка 1, внутри которой установлен черенок 2. По бокам полотна 3 установлены ребра 7 для повышения 5 10 15 20 25 жесткости рабочего органа. Задняя часть 6 с трубкой 1 и черенком 2 изогнута относительно полотна 3 под углом в 3555°. Черенок 2 имеет головку 8. Выбор предельных значений углов в 35° и 55° обосновано тем, что наиболее рациональным значением длины черенка является 1100-1200 мм (например, ГОСТ 19596-74 - ГОСТ 19598-74. Инструмент садово-огородный). При этом значение угла в 35° получается при длине черенка в 1200 мм и его удержании на высоте в 700 мм, а значение угла в 55° получается при длине черенка в 1100 мм и удержании его на высоте в 900 мм. При снижении предельного значения углов последует неоправданное удлинение черенка, а при увеличении предельного значения - последует неудобство работы оператора изза удержания черенка на высоте более 900 мм. Ручная мешалка работает следующим образом. Удерживая в одной руке головку 8 черенка 2 на высоте Н и в другой руке черенок 2, оператор толкает ручную мешалку вперед, внедряя режущую кромку 4 полотна 3 в раствор. При этом ребра 7 30 раздвигают раствор, способствуя его перемешиванию. После полного внедрения рабочего органа враствор оператор поднимает его с раствором, и поворачивая рабочий орган на 180°, высыпает раствор 35 вниз, вызывая его перемешивание. При подъеме раствора часть его вываливается через центральное отверстие 5 полотна 3, облегчая операции подъема и дальнейшего поворота рабочего органа. Затем оператор возвращает рабочий орган в ис40 ходное положение, и цикл приготовления раствора повторяется. 15453 V 3 7 S * Фиг. 1 L— я V 5 7 T Г 6 / 2 ^ ежж~* 7 Й-в Фиг.'Ъ Техред М. Келемеш Замовлення 500 Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 і I УКРАЇНА иА ел ел 15453 щей рабочий орган, выполненный в виде плоского полотна с передней режущей кромкой и изогнутой относительно полотна задней частью с закрепленной в ней трубкой, внутри которой установлен черенок, со- 5 гласно изобретению в полотне выполнено центральное отверстие, по бокам полотна установлены ребра, и задняя часть с трубкой и черенком изогнута под углом в 35...55°. Благодаря изменению конструкции по- 10 лотна и его расположения относительно черенка обеспечивается требуемый технический результат, а именно снижение усилия оператора при приготовлении раствора. Выполнение центрального отверстия 15 s полотне способствует снижению массы поднимаемого и опрокидываемого раствора, так как часть раствора постепенно из отверстия падает вниз, перемешиваясь, D процессе подъема мешалки. Установка ре- 20 бер по бокам полотна компенсирует снижение жесткости полотна, вызванной ослаблением его отверстием, и способствует улучшению смешивания компонентов раствора при внедрении полотна в раствор. 25 Расположенно черенка под углом в 35...55° относительно полотна способствует тому, что оператор может работать с мешалкой, не приседая и не нагибаясь, удерживал черенок на высоте Н*700...900 мм в зависимости 30 от роста оператора и длины черенка. На фиг.1 изображена ручная мешалка, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - сечение А--А на фиг.1. V Ручная мешалка для раствора состоит из рабочего органа, трубки 1 и черенка 2. Рабочий орган выполнен в виде плоского полотна 3 с передней режущей кромкой 4. В полотне 3 выполнено центральное отверстие 5. Задняя часть б рабочего органа изогнута относительно полотна 3 и в ней закреплена трубка 1, внутри которой установлен черенок 2. По бокам полотна 3 установлены ребра 7. Задняя часть 6 с трубкой 1 и черенком 2 изогнута относительно полотна 3 под углом в 35...55°. Черенок 2 имеет головку 8. Ручная мешалка работает следующим образом. Удерживая в одной руке головку 0 черенка 2 на высоте И и в другой руке черенок 2, оператор толкает ручную мешалку вперед, внедряя режущую кромку 4 полотна 3 в раствор. При этом ребра 7 раздвигают раствор, способствуя его перемешиванию. После полного внедрения рабочего органа в раствор оператор поднимает его с раствором, и, поворачивая рабочий орган на 180°, высыпает раствор вниз, вызывая его перемешивание. При подъеме раствора часть его вываливается через центральное отверстие 5 полотна 3, облегчая операции подъема и дальнейшего поворота рабочего органа. Затем оператор возвращает рабочий орган в исходное положение, и цикл приготовления раствора повторяется. 3 Ur Фаг 1 15453 Упорядник Б.Оренбойм Замовлення 4184 Техред М.Моргентал Коректор Л.Пилипенко Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
