Телескопічна стойка

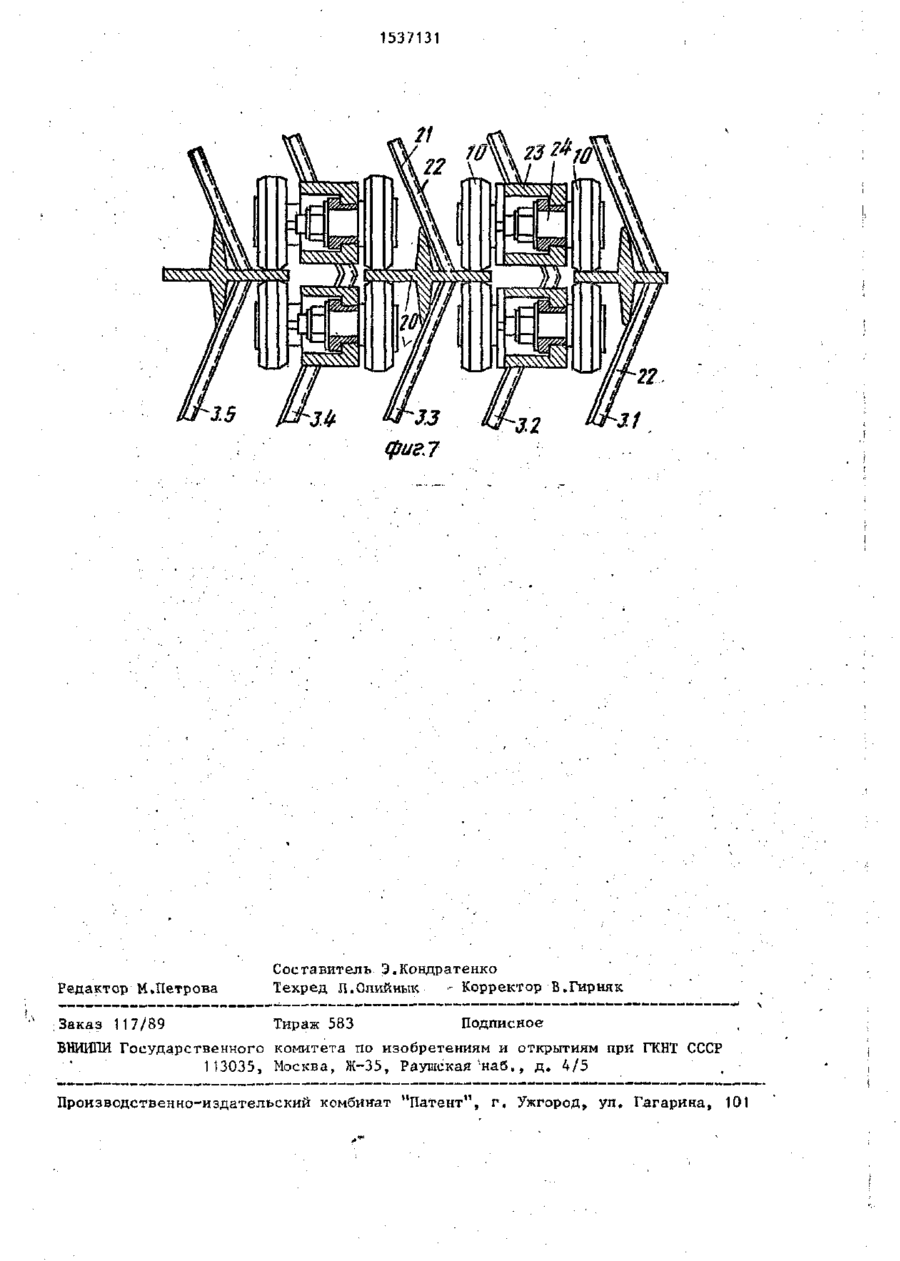

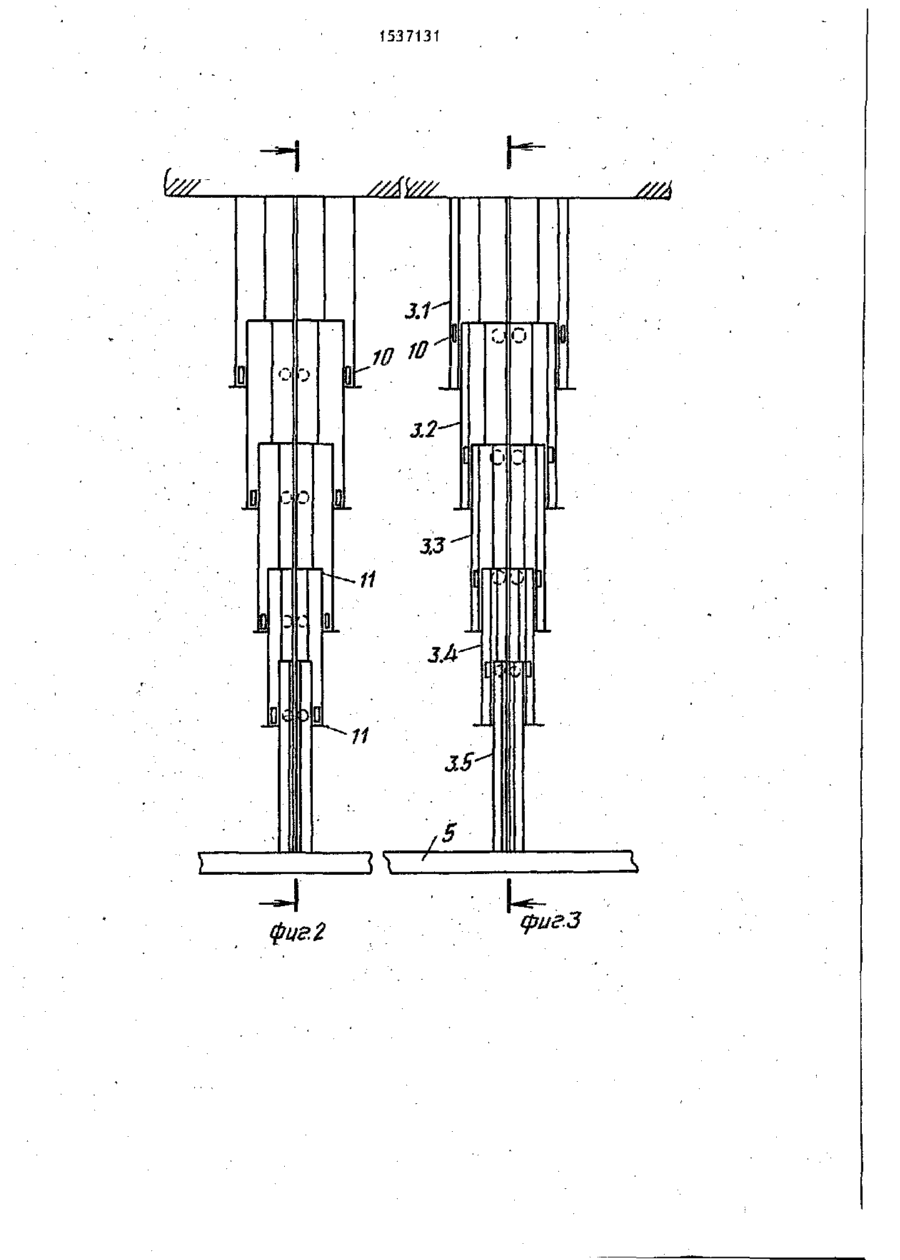

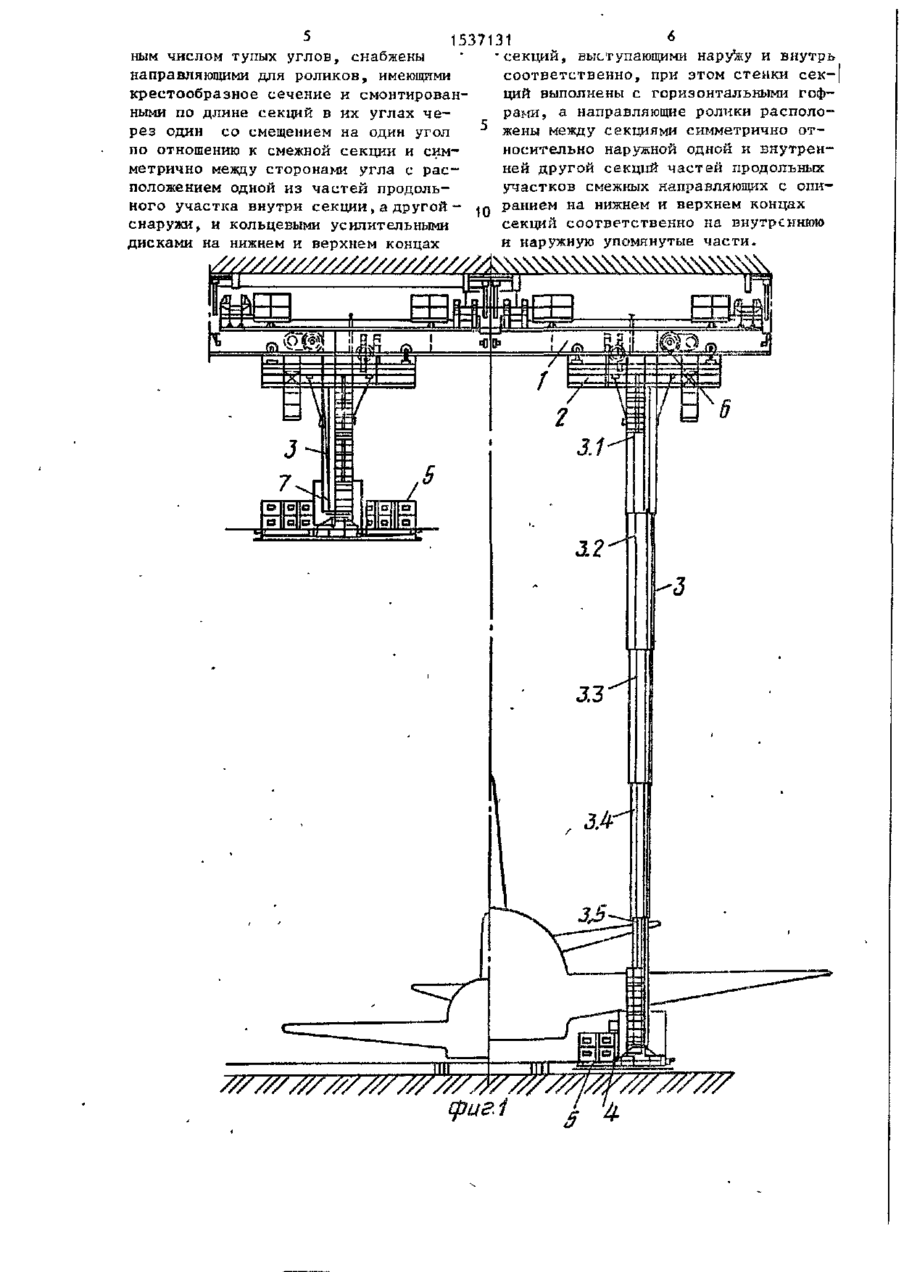

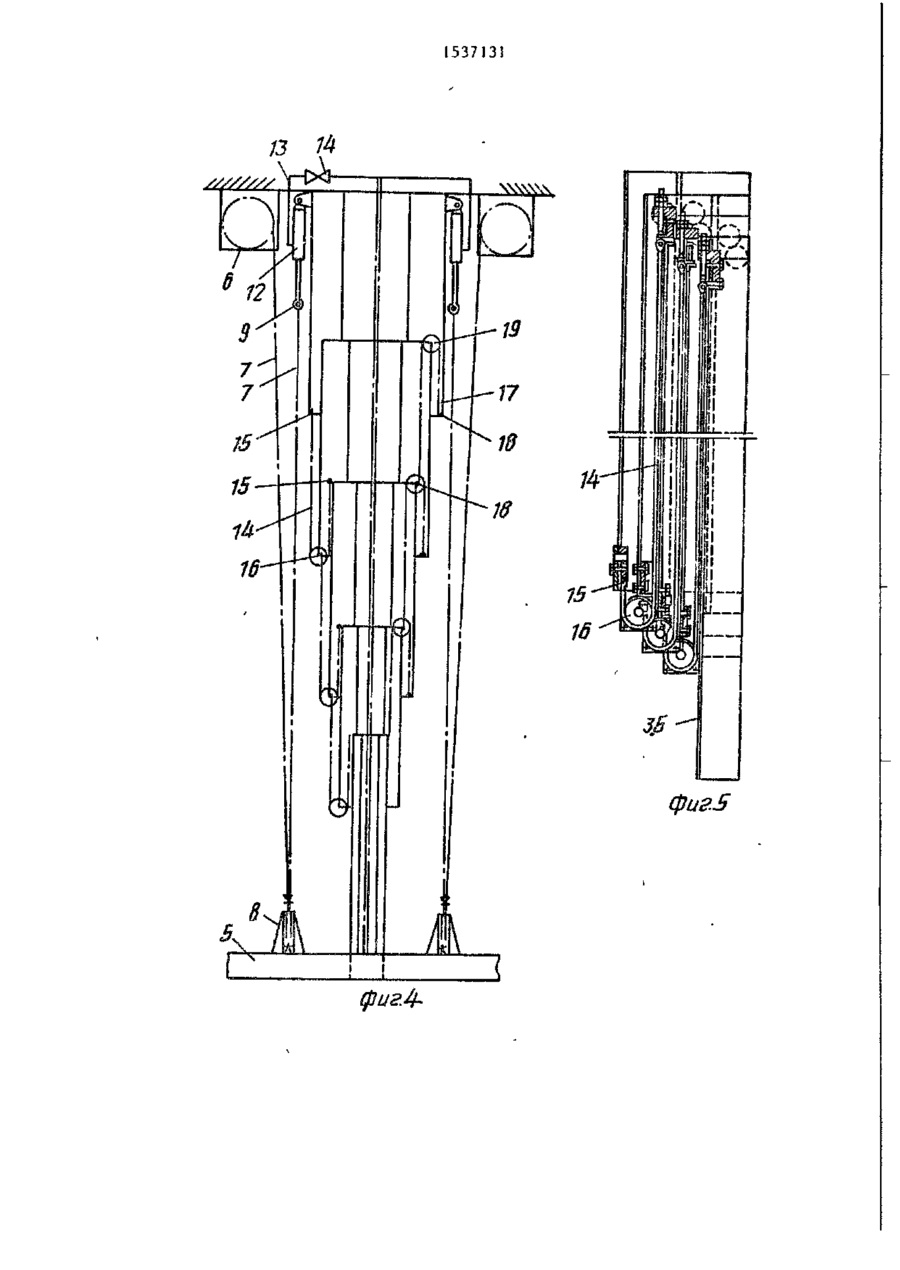

Изобретение относится к грузоподъемным устройствам. Цель изобрете ния - повышение надежности. Телескопическая стойка, закрепляемая на грузоподъемном устройстве, имеет несколько секций 3.2-3.5, выполненных с направляющими 20, по которым перемещаютг ся направляющие ролики. Секции 3.23.5 имеют многоугольное сечение, а направляющие 20 - крестообразное сечение. Направляющие 20 смонтированы в углах секций через один угол го смещением по отношению к соседней секции, а стенки секций выполнены с . горизонтальными гофрами. Направляющие ролики расположены между секциями симметрично относительно наружной и внутренней секций. 7 ил. га ti 1537131 Изобретение относится к грузоподъемным устройствам. Цель изобретения - повышение надежности. На фиг» 1 изображен кран с двумя телескопическими стойками, вид сбоку; на фиг. 2 и 3 - телескопическая стойка в зоне направляющих, продольный разрез; на фиг. 4 - то же, в зоне канатов; на фиг. 5 - то же, со сдвиьутыми секциями, продольный разрез; на фиг. 6 - то же, поперечное сечение; на фиг. 7 - часть стойки на фиг. 6, увеличенный масштаб. На двух кранах 1 установлены с возможностью перемещения монорельсовые тележки 2, снабженные телескопическими стойками 3. Телескопическая стойка 3 состоит из неподвижно установленной верхней секции 3,1 и четырех подвижных секций 3.2 - 3.5, причем на нижней секции 3.5 имеется поворотное устройство 4 для рабочей платформы 5 со шкафами для запасных деталей и инструмента. Все секции имеют длину около 8 м, каждая может подниматься и опускаться на 6 м. Для этого каждая тележка 2 снабжена двумя подъемными механизмами 6, канаты 7 которых пропущены через блоки 8, укрепленные на секциях, и закреплены в точках 9 (фиг. 4 и 5) . 4 на ней канатных блоков 16. При раздвигании телескопической стойки канаты 17, находящиеся между точками 18 крепления, тянут вниз канатные блоки 19 секций, за счет чего секции движутся одновременно и расстояние между направляющими является максимальным. На фиг. 5 показано расположение точек 15 крепления канатных блоков 16 на секциях. Ї5 20 25 30 На фиг. 2 и 3 показано расположение направляющих роликов 10 соответст35 венно по наружным концам на верхних концах секций и по внутренним сторонам на нижних концах секций 3.1 - 3.5 S каждая из которых для упрочнения имеет кольцевые усилительные диски 1 1 , выступающие в виде фланцев на верзшчх концах внутрь, а на нижних концах - наружу. На фиг. 4 показано расположение подъемных механизмов 6 и прохождение 45 канатов 7 через канатные блоки 8 к точкам 9 крепления. Эти точки представляют собой штоки гидродомкратов 12, цилиндровые полости которых трубопроводом' 13 с клапаном 14 соединены одна с другой. При натяжении од- • ного каната штоки других гидродомкратов также выдвигаются вниз благодаря соединению трубопроводом обеих цилиндровых полостей между собой. При сдвигании телескопической стойки 55 канаты 14, находящиеся между точками 15, тянут вверх расположенную между ними секцию посредством укрепленных На фиг. 6 показано поперечное сечение сдвинутой телескопической стойчк, предстзьленной на фиг. 5, с направляющими 20 для направляющих роликов 10, расположенными между отдельными сегментными полосами 21. Сегментные полосы 21 верхней наружной секции 3.1 имеют ширину около 550 мм, ширина полосы 21 нижней внутренней секции составляет около 250 мм. Сегментные полосы толщиной около 3 мм для усиления имеют горизонтальные гофры 22. На фиг. 6 видно, что направляющие 20 в одной и той же плоскости сечения расположены на каждом Етором ребре со смещением одна относительно другой^ а рядом с направляющими 20 сегментные полосы 21 имеют простую отбортовку, причем в этой зоне приварены обоймы 23 для осей 24 направляющих роликов 10. Последние ( на фиг. 7 справа в плоскости сечения) находятся на верхнем конце секции 3.2 и прилегают к направляющей 20 на секции 3,1, Направляющие ролики 10,показанные ниже плоскости сечения, находятся на ниж-с нем конце секции 3.2 и прилегают к направляющей 20 секции 3.3. Направляющие ролики 10, установленные на секциях 3.4, имеют соответствующее расположение . Ф о р м у л а и з о б р е т е н и я Телескопическая стойка, закрепленная на грузоподъемном устройстве, содержащая несколько вертикально подвижных относительно друг друга посредством привода секций , нижняя из которых соединена с платформой, несущих направляющие ролики на их нижнем конце с внутренней стороны, а на верхнем - с наружной, и блоки, огибаемые канатом» о т л и ч а ю щ а я с я тем, что, с целью повышения надежности секции, стойки выполнены многоугольного сечения с чет 5 15371 31 * •секций, выступающими нарубку и внутрь ным числом тупых углов, снабжены соответственно, при этом стенки секнаправляющими для роликов, имеющими ций выполнены с горизонтальными гофкрестообразное сечение и смонтированрами, а направляющие ролики располоными по длине секций в их углах чежены между секциями симметрично отрез один со смещением на один угол носительно наружной одной и внутренпо отношению к смежной секции и симней другой секций частей продольных метрично между сторонами угла с расучастков смежных направляющих с опиположением одной из частей продольранием на нижнем и верхнем концах ного участка внутри секции, а другой -
