Зубна щітка

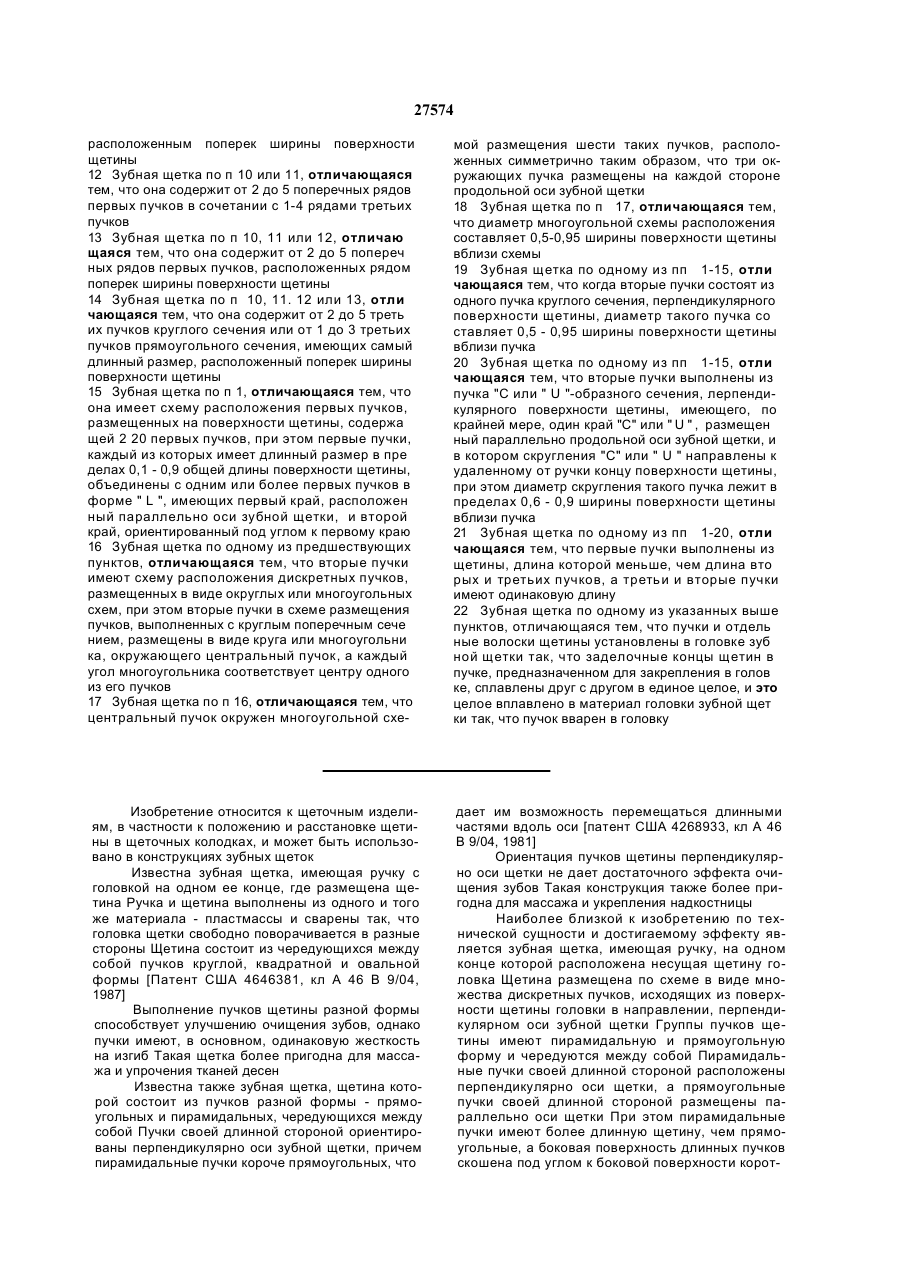

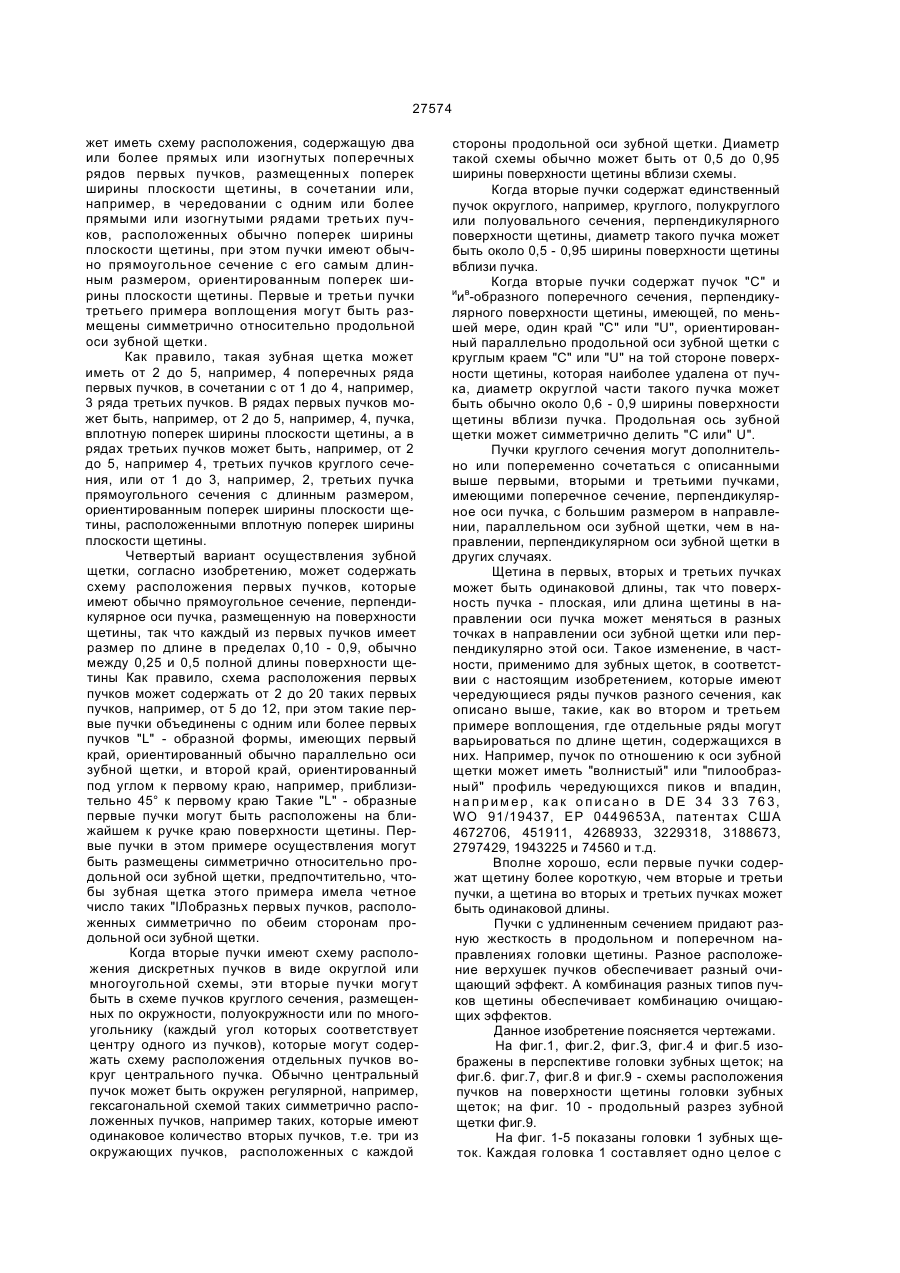

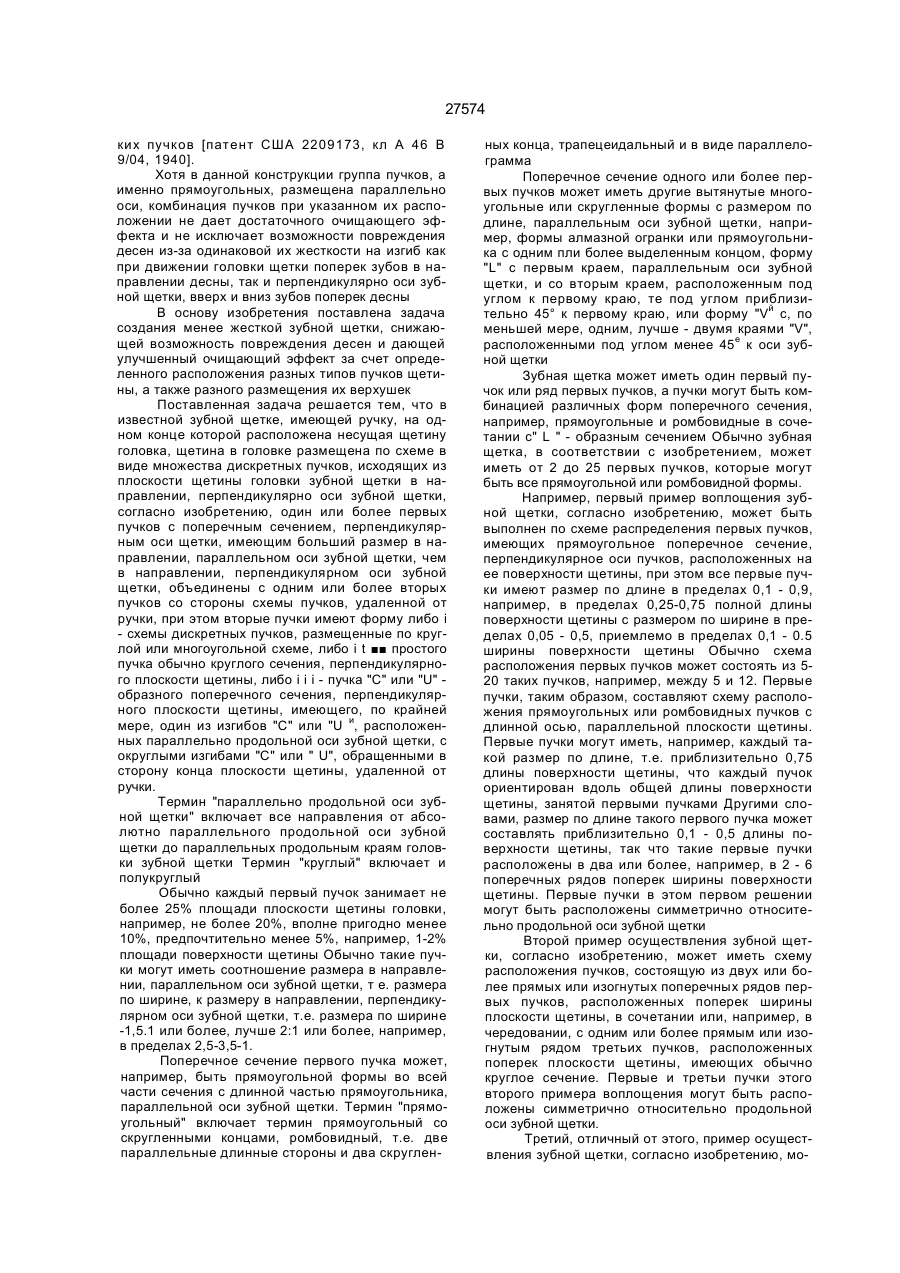

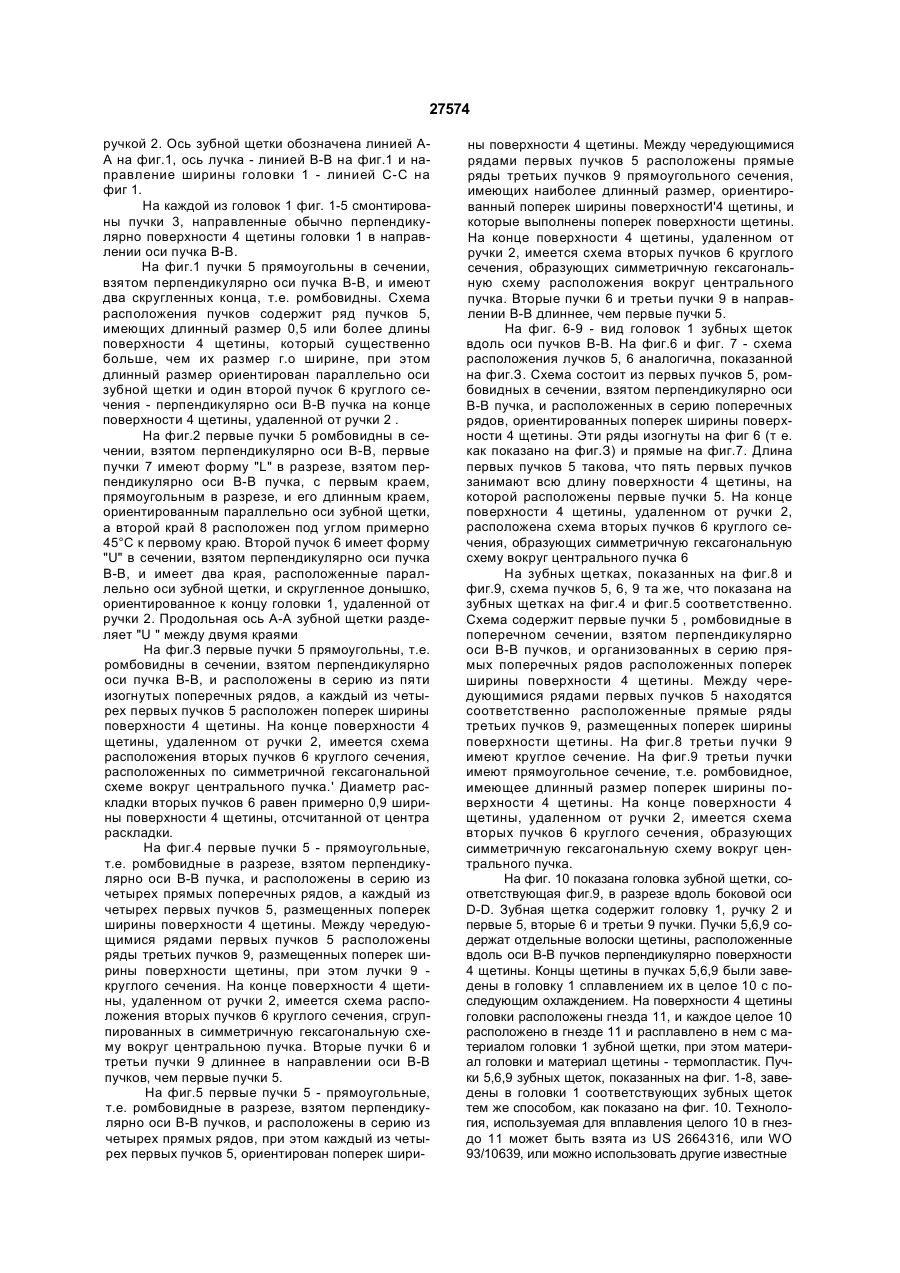

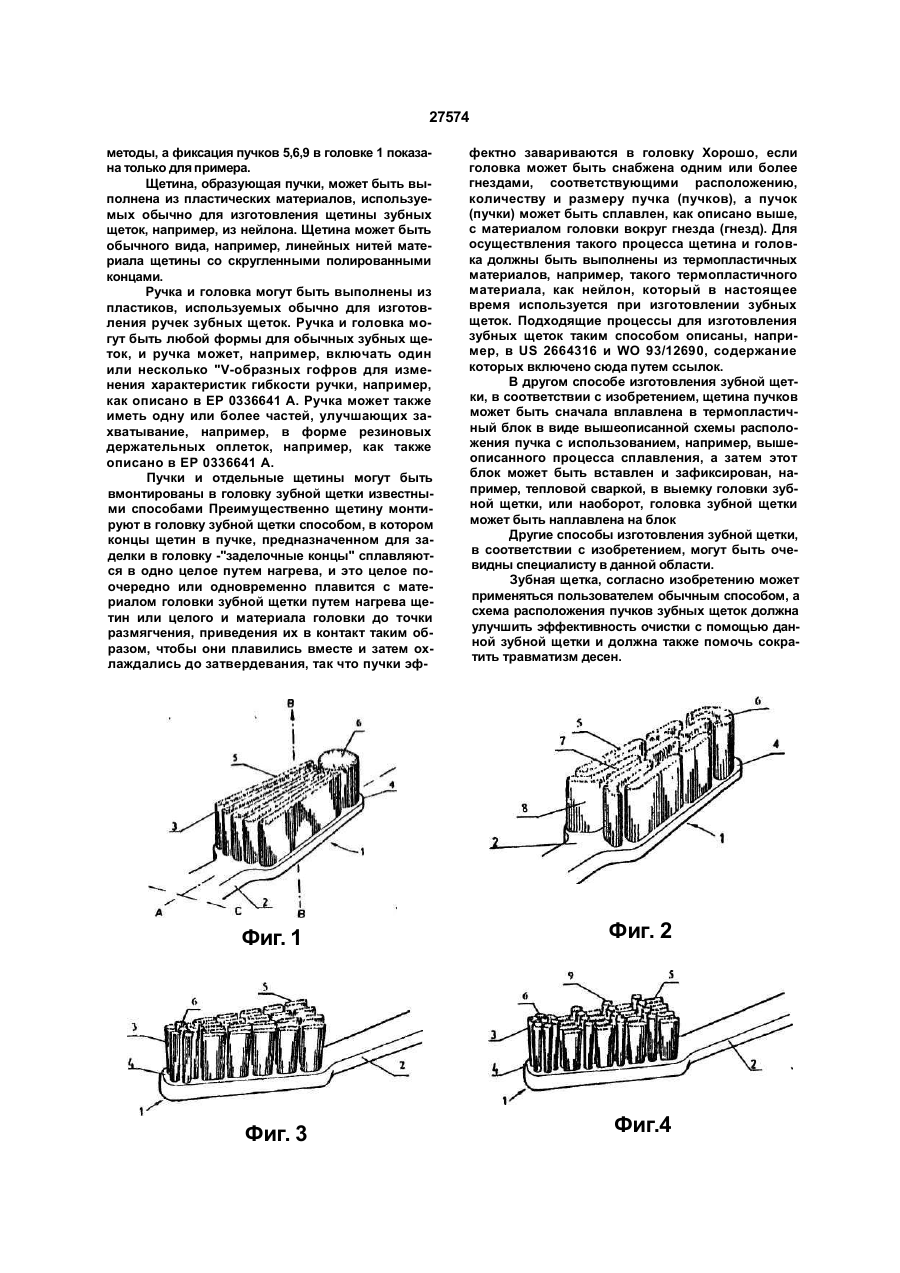

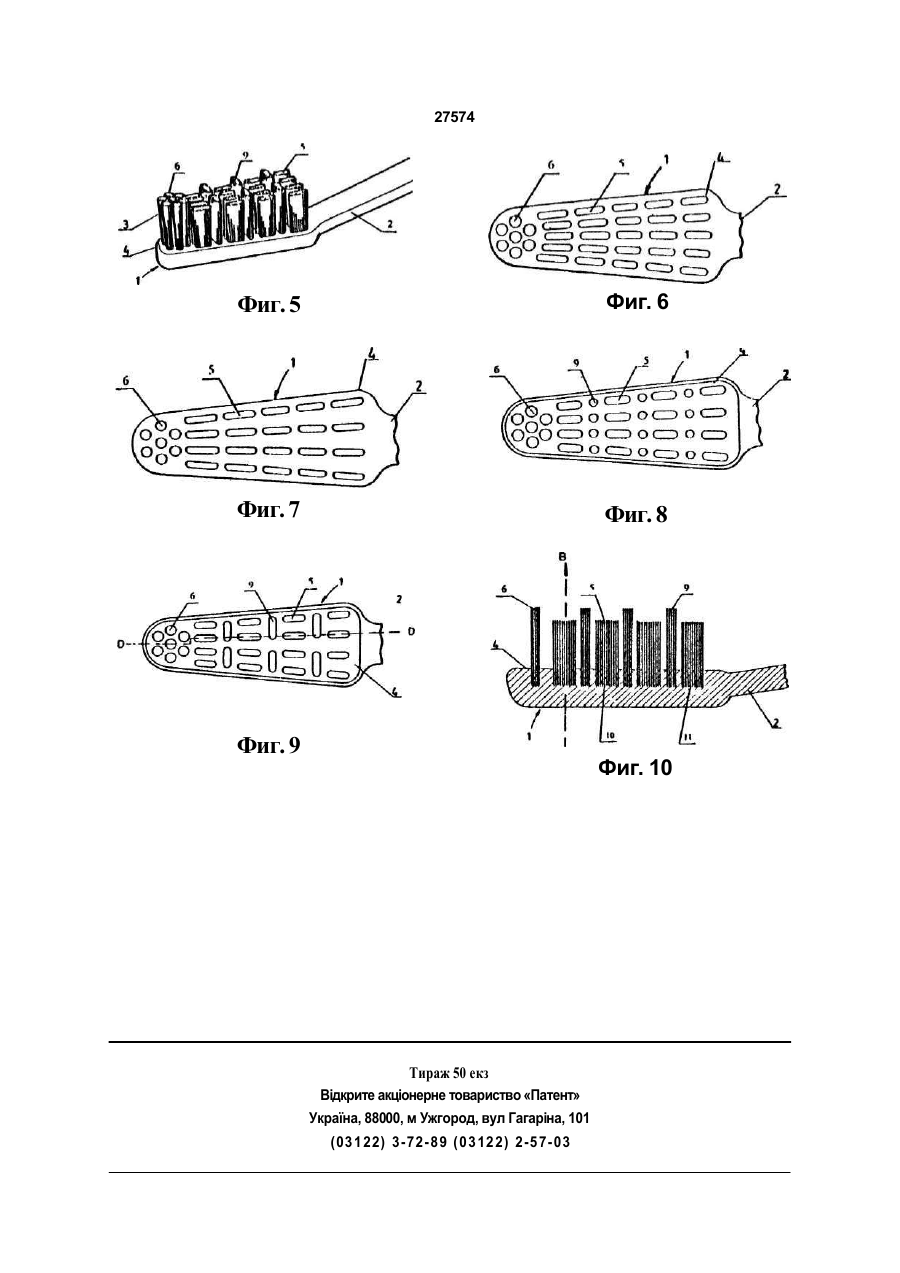

1. Зубная щетка, имеющая ручку, на одном конце которой расположена несущая щетину го ловка, щетина в головке размещена по схеме в виде множества дискретных пучков, исходящих из поверхности щетины головки зубной щетки в на правлении, перпендикулярном оси зубной щетки, отличающаяся тем, что один или более первых пучков, поперечное сечение которых перпендику лярно оси щетки, имеют больший размер в на правлении, параллельном оси зубной щетки, чем в направлении, перпендикулярном оси зубной щетки, и объединены с одним или более вторых пучков на конце схемы расположения пучков, уда ленной от ручки, при этом вторые пучки имеют форму либо і - схемы размещения дискретных пучков, размещенных по круглой или многоуголь ной схеме, либо і і -простого пучка круглого сече ния, перпендикулярного плоскости щетины, либо і і і - пучка "С- или "U" -образного поперечного сечения, перпендикулярного плоскости щетины, имеющего, по крайней мере, один из изгибов "С" или "U", расположенный параллельно продольной оси зубной щетки с округлыми изгибами "С" или "U", обращенными в сторону конца плоскости ще тины, удаленного от ручки. 2. Зубная щетка по п.1, отличающаяся тем, что каждый из первых пучков расположен на площади, занимающей не более 25% поверхности щетины головки. 3. Зубная щетка по п.1 или 2, отличающаяся тем, что поперечное сечение первых пучков имеет прямоугольную форму, при этом длинная сторона прямоугольника расположена параллельно оси зубной щетки. 4. Зубная щетка по п. 1,2 или 3, отличающаяся тем, что поперечное сечение одного или более первых пучков имеет вытянутую многоугольную или округлую форму с длинным размером, па раллельным оси зубной щетки. 5. Зубная щетка по п.4. отличающаяся тем, что поперечное сечение одного или более первых пучков имеет форму "L" с первым краем, располо женным параллельно оси зубной щетки, и вторым краем, расположенным под углом к первому краю. 6. Зубная щетка по любому из предшествующих пунктов, отличающаяся тем, что имеет от 2 до 25 первых пучков прямоугольной или ромбовидной формы. 7. Зубная щетка по п.1, отличающаяся тем, что она содержит схему размещения первых пучков, имеющих прямоугольное поперечное сечение, перпендикулярное оси пучка, расположенного на поверхности щетины, при этом каждый из первых пучков имеет длинный размер в пределах от 0,1 до 0,9 полной длины поверхности щетины и раз мер по ширине в пределах от 0,05 до 0,5 ширины поверхности щетины, включающей от 5 до 20 пер вых пучков. 8. Зубная щетка по п.7, отличающаяся тем, что длинный размер каждого из первых пучков таков, что каждый пучок размещен на полной длине по верхности щетины, занятой первыми пучками. 9 Зубная щетка по п.7, отличающаяся тем, что длинный размер каждого первого пучка таков, что первые пучки размещены в два или более поперечных рядов поперек ширины поверхности щетины. 10. Зубная щетка по п.1, отличающаяся тем, что схема размещения пучков содержит дополнитель но третьи пучки, имеющие круглое сечение, а два или более прямых или изогнутых поперечных ря дов первых пучков, расположенных поперек ши рины поверхности щетины, объединены с одним или более прямыми или изогнутыми поперечными рядами третьих пучков, расположенными поперек ширины поверхности щетины. 11. Зубная щетка по п.1, отличающаяся тем, что схема расположения пучков содержит два или более прямых ипи изогнутых поперечных рядов первых пучков, ориентированных поперек ширины поверхности щетины, в сочетании с одним или более прямым или изогнутым поперечным рядом третьих пучков, ориентированных поперек ширины поверхности щетины, при этом третьи пучки име ют прямоугольное сечение с длинным размером, о ID CM 27574 расположенным поперек ширины поверхности щетины 12 Зубная щетка по п 10 или 11, отличающаяся тем, что она содержит от 2 до 5 поперечных рядов первых пучков в сочетании с 1-4 рядами третьих пучков 13 Зубная щетка по п 10, 11 или 12, отличаю щаяся тем, что она содержит от 2 до 5 попереч ных рядов первых пучков, расположенных рядом поперек ширины поверхности щетины 14 Зубная щетка по п 10, 11. 12 или 13, отли чающаяся тем, что она содержит от 2 до 5 треть их пучков круглого сечения или от 1 до 3 третьих пучков прямоугольного сечения, имеющих самый длинный размер, расположенный поперек ширины поверхности щетины 15 Зубная щетка по п 1, отличающаяся тем, что она имеет схему расположения первых пучков, размещенных на поверхности щетины, содержа щей 2 20 первых пучков, при этом первые пучки, каждый из которых имеет длинный размер в пре делах 0,1 - 0,9 общей длины поверхности щетины, объединены с одним или более первых пучков в форме " L ", имеющих первый край, расположен ный параллельно оси зубной щетки, и второй край, ориентированный под углом к первому краю 16 Зубная щетка по одному из предшествующих пунктов, отличающаяся тем, что вторые пучки имеют схему расположения дискретных пучков, размещенных в виде округлых или многоугольных схем, при этом вторые пучки в схеме размещения пучков, выполненных с круглым поперечным сече нием, размещены в виде круга или многоугольни ка, окружающего центральный пучок, а каждый угол многоугольника соответствует центру одного из его пучков 17 Зубная щетка по п 16, отличающаяся тем, что центральный пучок окружен многоугольной схе Изобретение относится к щеточным изделиям, в частности к положению и расстановке щетины в щеточных колодках, и может быть использовано в конструкциях зубных щеток Известна зубная щетка, имеющая ручку с головкой на одном ее конце, где размещена щетина Ручка и щетина выполнены из одного и того же материала - пластмассы и сварены так, что головка щетки свободно поворачивается в разные стороны Щетина состоит из чередующихся между собой пучков круглой, квадратной и овальной формы [Патент США 4646381, кл А 46 В 9/04, 1987] Выполнение пучков щетины разной формы способствует улучшению очищения зубов, однако пучки имеют, в основном, одинаковую жесткость на изгиб Такая щетка более пригодна для массажа и упрочения тканей десен Известна также зубная щетка, щетина которой состоит из пучков разной формы - прямоугольных и пирамидальных, чередующихся между собой Пучки своей длинной стороной ориентированы перпендикулярно оси зубной щетки, причем пирамидальные пучки короче прямоугольных, что мой размещения шести таких пучков, расположенных симметрично таким образом, что три окружающих пучка размещены на каждой стороне продольной оси зубной щетки 18 Зубная щетка по п 17, отличающаяся тем, что диаметр многоугольной схемы расположения составляет 0,5-0,95 ширины поверхности щетины вблизи схемы 19 Зубная щетка по одному из пп 1-15, отли чающаяся тем, что когда вторые пучки состоят из одного пучка круглого сечения, перпендикулярного поверхности щетины, диаметр такого пучка со ставляет 0,5 - 0,95 ширины поверхности щетины вблизи пучка 20 Зубная щетка по одному из пп 1-15, отли чающаяся тем, что вторые пучки выполнены из пучка "С или " U "-образного сечения, лерпендикулярного поверхности щетины, имеющего, по крайней мере, один край "С" или " U " , размещен ный параллельно продольной оси зубной щетки, и в котором скругления "С" или " U " направлены к удаленному от ручки концу поверхности щетины, при этом диаметр скругления такого пучка лежит в пределах 0,6 - 0,9 ширины поверхности щетины вблизи пучка 21 Зубная щетка по одному из пп 1-20, отли чающаяся тем, что первые пучки выполнены из щетины, длина которой меньше, чем длина вто рых и третьих пучков, а третьи и вторые пучки имеют одинаковую длину 22 Зубная щетка по одному из указанных выше пунктов, отличающаяся тем, что пучки и отдель ные волоски щетины установлены в головке зуб ной щетки так, что заделочные концы щетин в пучке, предназначенном для закрепления в голов ке, сплавлены друг с другом в единое целое, и это целое вплавлено в материал головки зубной щет ки так, что пучок вварен в головку дает им возможность перемещаться длинными частями вдоль оси [патент США 4268933, кл А 46 В 9/04, 1981] Ориентация пучков щетины перпендикулярно оси щетки не дает достаточного эффекта очищения зубов Такая конструкция также более пригодна для массажа и укрепления надкостницы Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является зубная щетка, имеющая ручку, на одном конце которой расположена несущая щетину головка Щетина размещена по схеме в виде множества дискретных пучков, исходящих из поверхности щетины головки в направлении, перпендикулярном оси зубной щетки Группы пучков щетины имеют пирамидальную и прямоугольную форму и чередуются между собой Пирамидальные пучки своей длинной стороной расположены перпендикулярно оси щетки, а прямоугольные пучки своей длинной стороной размещены параллельно оси щетки При этом пирамидальные пучки имеют более длинную щетину, чем прямоугольные, а боковая поверхность длинных пучков скошена под углом к боковой поверхности корот 27574 ких пучков [патент США 2209173, кл А 46 В 9/04, 1940]. Хотя в данной конструкции группа пучков, а именно прямоугольных, размещена параллельно оси, комбинация пучков при указанном их расположении не дает достаточного очищающего эффекта и не исключает возможности повреждения десен из-за одинаковой их жесткости на изгиб как при движении головки щетки поперек зубов в направлении десны, так и перпендикулярно оси зубной щетки, вверх и вниз зубов поперек десны В основу изобретения поставлена задача создания менее жесткой зубной щетки, снижающей возможность повреждения десен и дающей улучшенный очищающий эффект за счет определенного расположения разных типов пучков щетины, а также разного размещения их верхушек Поставленная задача решается тем, что в известной зубной щетке, имеющей ручку, на одном конце которой расположена несущая щетину головка, щетина в головке размещена по схеме в виде множества дискретных пучков, исходящих из плоскости щетины головки зубной щетки в направлении, перпендикулярно оси зубной щетки, согласно изобретению, один или более первых пучков с поперечным сечением, перпендикулярным оси щетки, имеющим больший размер в направлении, параллельном оси зубной щетки, чем в направлении, перпендикулярном оси зубной щетки, объединены с одним или более вторых пучков со стороны схемы пучков, удаленной от ручки, при этом вторые пучки имеют форму либо і - схемы дискретных пучков, размещенные по круглой или многоугольной схеме, либо і t простого пучка обычно круглого сечения, перпендикулярного плоскости щетины, либо і і і - пучка "С" или "U" образного поперечного сечения, перпендикулярного плоскости щетины, имеющего, по крайней мере, один из изгибов "С" или "U и, расположенных параллельно продольной оси зубной щетки, с округлыми изгибами "С" или " U", обращенными в сторону конца плоскости щетины, удаленной от ручки. Термин "параллельно продольной оси зубной щетки" включает все направления от абсолютно параллельного продольной оси зубной щетки до параллельных продольным краям головки зубной щетки Термин "круглый" включает и полукруглый Обычно каждый первый пучок занимает не более 25% площади плоскости щетины головки, например, не более 20%, вполне пригодно менее 10%, предпочтительно менее 5%, например, 1-2% площади поверхности щетины Обычно такие пучки могут иметь соотношение размера в направлении, параллельном оси зубной щетки, т е. размера по ширине, к размеру в направлении, перпендикулярном оси зубной щетки, т.е. размера по ширине -1,5.1 или более, лучше 2:1 или более, например, в пределах 2,5-3,5-1. Поперечное сечение первого пучка может, например, быть прямоугольной формы во всей части сечения с длинной частью прямоугольника, параллельной оси зубной щетки. Термин "прямоугольный" включает термин прямоугольный со скругленными концами, ромбовидный, т.е. две параллельные длинные стороны и два скруглен ных конца, трапецеидальный и в виде параллелограмма Поперечное сечение одного или более первых пучков может иметь другие вытянутые многоугольные или скругленные формы с размером по длине, параллельным оси зубной щетки, например, формы алмазной огранки или прямоугольника с одним пли более выделенным концом, форму "L" с первым краем, параллельным оси зубной щетки, и со вторым краем, расположенным под углом к первому краю, те под углом приблизительно 45° к первому краю, или форму "Vй с, по меньшей мере, одним, лучше - двумя краями "V", расположенными под углом менее 45е к оси зубной щетки Зубная щетка может иметь один первый пучок или ряд первых пучков, а пучки могут быть комбинацией различных форм поперечного сечения, например, прямоугольные и ромбовидные в сочетании с" L " - образным сечением Обычно зубная щетка, в соответствии с изобретением, может иметь от 2 до 25 первых пучков, которые могут быть все прямоугольной или ромбовидной формы. Например, первый пример воплощения зубной щетки, согласно изобретению, может быть выполнен по схеме распределения первых пучков, имеющих прямоугольное поперечное сечение, перпендикулярное оси пучков, расположенных на ее поверхности щетины, при этом все первые пучки имеют размер по длине в пределах 0,1 - 0,9, например, в пределах 0,25-0,75 полной длины поверхности щетины с размером по ширине в пределах 0,05 - 0,5, приемлемо в пределах 0,1 - 0.5 ширины поверхности щетины Обычно схема расположения первых пучков может состоять из 520 таких пучков, например, между 5 и 12. Первые пучки, таким образом, составляют схему расположения прямоугольных или ромбовидных пучков с длинной осью, параллельной плоскости щетины. Первые пучки могут иметь, например, каждый такой размер по длине, т.е. приблизительно 0,75 длины поверхности щетины, что каждый пучок ориентирован вдоль общей длины поверхности щетины, занятой первыми пучками Другими словами, размер по длине такого первого пучка может составлять приблизительно 0,1 - 0,5 длины поверхности щетины, так что такие первые пучки расположены в два или более, например, в 2 - 6 поперечных рядов поперек ширины поверхности щетины. Первые пучки в этом первом решении могут быть расположены симметрично относительно продольной оси зубной щетки Второй пример осуществления зубной щетки, согласно изобретению, может иметь схему расположения пучков, состоящую из двух или более прямых или изогнутых поперечных рядов первых пучков, расположенных поперек ширины плоскости щетины, в сочетании или, например, в чередовании, с одним или более прямым или изогнутым рядом третьих пучков, расположенных поперек плоскости щетины, имеющих обычно круглое сечение. Первые и третьи пучки этого второго примера воплощения могут быть расположены симметрично относительно продольной оси зубной щетки. Третий, отличный от этого, пример осуществления зубной щетки, согласно изобретению, мо 27574 жет иметь схему расположения, содержащую два или более прямых или изогнутых поперечных рядов первых пучков, размещенных поперек ширины плоскости щетины, в сочетании или, например, в чередовании с одним или более прямыми или изогнутыми рядами третьих пучков, расположенных обычно поперек ширины плоскости щетины, при этом пучки имеют обычно прямоугольное сечение с его самым длинным размером, ориентированным поперек ширины плоскости щетины. Первые и третьи пучки третьего примера воплощения могут быть размещены симметрично относительно продольной оси зубной щетки. Как правило, такая зубная щетка может иметь от 2 до 5, например, 4 поперечных ряда первых пучков, в сочетании с от 1 до 4, например, 3 ряда третьих пучков. В рядах первых пучков может быть, например, от 2 до 5, например, 4, пучка, вплотную поперек ширины плоскости щетины, а в рядах третьих пучков может быть, например, от 2 до 5, например 4, третьих пучков круглого сечения, или от 1 до 3, например, 2, третьих пучка прямоугольного сечения с длинным размером, ориентированным поперек ширины плоскости щетины, расположенными вплотную поперек ширины плоскости щетины. Четвертый вариант осуществления зубной щетки, согласно изобретению, может содержать схему расположения первых пучков, которые имеют обычно прямоугольное сечение, перпендикулярное оси пучка, размещенную на поверхности щетины, так что каждый из первых пучков имеет размер по длине в пределах 0,10 - 0,9, обычно между 0,25 и 0,5 полной длины поверхности щетины Как правило, схема расположения первых пучков может содержать от 2 до 20 таких первых пучков, например, от 5 до 12, при этом такие первые пучки объединены с одним или более первых пучков "L" - образной формы, имеющих первый край, ориентированный обычно параллельно оси зубной щетки, и второй край, ориентированный под углом к первому краю, например, приблизительно 45° к первому краю Такие "L" - образные первые пучки могут быть расположены на ближайшем к ручке краю поверхности щетины. Первые пучки в этом примере осуществления могут быть размещены симметрично относительно продольной оси зубной щетки, предпочтительно, чтобы зубная щетка этого примера имела четное число таких "ІЛобразньх первых пучков, расположенных симметрично по обеим сторонам продольной оси зубной щетки. Когда вторые пучки имеют схему расположения дискретных пучков в виде округлой или многоугольной схемы, эти вторые пучки могут быть в схеме пучков круглого сечения, размещенных по окружности, полуокружности или по многоугольнику (каждый угол которых соответствует центру одного из пучков), которые могут содержать схему расположения отдельных пучков вокруг центрального пучка. Обычно центральный пучок может быть окружен регулярной, например, гексагональной схемой таких симметрично расположенных пучков, например таких, которые имеют одинаковое количество вторых пучков, т.е. три из окружающих пучков, расположенных с каждой стороны продольной оси зубной щетки. Диаметр такой схемы обычно может быть от 0,5 до 0,95 ширины поверхности щетины вблизи схемы. Когда вторые пучки содержат единственный пучок округлого, например, круглого, полукруглого или полуовального сечения, перпендикулярного поверхности щетины, диаметр такого пучка может быть около 0,5 - 0,95 ширины поверхности щетины вблизи пучка. Когда вторые пучки содержат пучок "С" и и в и -образного поперечного сечения, перпендикулярного поверхности щетины, имеющей, по меньшей мере, один край "С" или "U", ориентированный параллельно продольной оси зубной щетки с круглым краем "С" или "U" на той стороне поверхности щетины, которая наиболее удалена от пучка, диаметр округлой части такого пучка может быть обычно около 0,6 - 0,9 ширины поверхности щетины вблизи пучка. Продольная ось зубной щетки может симметрично делить "С или" U". Пучки круглого сечения могут дополнительно или попеременно сочетаться с описанными выше первыми, вторыми и третьими пучками, имеющими поперечное сечение, перпендикулярное оси пучка, с большим размером в направлении, параллельном оси зубной щетки, чем в направлении, перпендикулярном оси зубной щетки в других случаях. Щетина в первых, вторых и третьих пучках может быть одинаковой длины, так что поверхность пучка - плоская, или длина щетины в направлении оси пучка может меняться в разных точках в направлении оси зубной щетки или перпендикулярно этой оси. Такое изменение, в частности, применимо для зубных щеток, в соответствии с настоящим изобретением, которые имеют чередующиеся ряды пучков разного сечения, как описано выше, такие, как во втором и третьем примере воплощения, где отдельные ряды могут варьироваться по длине щетин, содержащихся в них. Например, пучок по отношению к оси зубной щетки может иметь "волнистый" или "пилообразный" профиль чередующихся пиков и впадин, н а п р им е р , к а к о п и с а н о в D E 3 4 3 3 7 6 3, WO 91/19437, ЕР 0449653А, патентах США 4672706, 451911, 4268933, 3229318, 3188673, 2797429, 1943225 и 74560 и т.д. Вполне хорошо, если первые пучки содержат щетину более короткую, чем вторые и третьи пучки, а щетина во вторых и третьих пучках может быть одинаковой длины. Пучки с удлиненным сечением придают разную жесткость в продольном и поперечном направлениях головки щетины. Разное расположение верхушек пучков обеспечивает разный очищающий эффект. А комбинация разных типов пучков щетины обеспечивает комбинацию очищающих эффектов. Данное изобретение поясняется чертежами. На фиг.1, фиг.2, фиг.З, фиг.4 и фиг.5 изображены в перспективе головки зубных щеток; на фиг.6. фиг.7, фиг.8 и фиг.9 - схемы расположения пучков на поверхности щетины головки зубных щеток; на фиг. 10 - продольный разрез зубной щетки фиг.9. На фиг. 1-5 показаны головки 1 зубных щеток. Каждая головка 1 составляет одно целое с 27574 ручкой 2. Ось зубной щетки обозначена линией АА на фиг.1, ось лучка - линией В-В на фиг.1 и направление ширины головки 1 - линией С-С на фиг 1. На каждой из головок 1 фиг. 1-5 смонтированы пучки 3, направленные обычно перпендикулярно поверхности 4 щетины головки 1 в направлении оси пучка В-В. На фиг.1 пучки 5 прямоугольны в сечении, взятом перпендикулярно оси пучка В-В, и имеют два скругленных конца, т.е. ромбовидны. Схема расположения пучков содержит ряд пучков 5, имеющих длинный размер 0,5 или более длины поверхности 4 щетины, который существенно больше, чем их размер г.о ширине, при этом длинный размер ориентирован параллельно оси зубной щетки и один второй пучок 6 круглого сечения - перпендикулярно оси В-В пучка на конце поверхности 4 щетины, удаленной от ручки 2 . На фиг.2 первые пучки 5 ромбовидны в сечении, взятом перпендикулярно оси В-В, первые пучки 7 имеют форму "L" в разрезе, взятом перпендикулярно оси В-В пучка, с первым краем, прямоугольным в разрезе, и его длинным краем, ориентированным параллельно оси зубной щетки, а второй край 8 расположен под углом примерно 45°С к первому краю. Второй пучок 6 имеет форму "U" в сечении, взятом перпендикулярно оси пучка В-В, и имеет два края, расположенные параллельно оси зубной щетки, и скругленное донышко, ориентированное к концу головки 1, удаленной от ручки 2. Продольная ось А-А зубной щетки разделяет "U " между двумя краями На фиг.З первые пучки 5 прямоугольны, т.е. ромбовидны в сечении, взятом перпендикулярно оси пучка В-В, и расположены в серию из пяти изогнутых поперечных рядов, а каждый из четырех первых пучков 5 расположен поперек ширины поверхности 4 щетины. На конце поверхности 4 щетины, удаленном от ручки 2, имеется схема расположения вторых пучков 6 круглого сечения, расположенных по симметричной гексагональной схеме вокруг центрального пучка.' Диаметр раскладки вторых пучков 6 равен примерно 0,9 ширины поверхности 4 щетины, отсчитанной от центра раскладки. На фиг.4 первые пучки 5 - прямоугольные, т.е. ромбовидные в разрезе, взятом перпендикулярно оси В-В пучка, и расположены в серию из четырех прямых поперечных рядов, а каждый из четырех первых пучков 5, размещенных поперек ширины поверхности 4 щетины. Между чередующимися рядами первых пучков 5 расположены ряды третьих пучков 9, размещенных поперек ширины поверхности щетины, при этом лучки 9 круглого сечения. На конце поверхности 4 щетины, удаленном от ручки 2, имеется схема расположения вторых пучков 6 круглого сечения, сгруппированных в симметричную гексагональную схему вокруг центральною пучка. Вторые пучки 6 и третьи пучки 9 длиннее в направлении оси В-В пучков, чем первые пучки 5. На фиг.5 первые пучки 5 - прямоугольные, т.е. ромбовидные в разрезе, взятом перпендикулярно оси В-В пучков, и расположены в серию из четырех прямых рядов, при этом каждый из четырех первых пучков 5, ориентирован поперек шири ны поверхности 4 щетины. Между чередующимися рядами первых пучков 5 расположены прямые ряды третьих пучков 9 прямоугольного сечения, имеющих наиболее длинный размер, ориентированный поперек ширины поверхностИ'4 щетины, и которые выполнены поперек поверхности щетины. На конце поверхности 4 щетины, удаленном от ручки 2, имеется схема вторых пучков 6 круглого сечения, образующих симметричную гексагональную схему расположения вокруг центрального пучка. Вторые пучки 6 и третьи пучки 9 в направлении В-В длиннее, чем первые пучки 5. На фиг. 6-9 - вид головок 1 зубных щеток вдоль оси пучков В-В. На фиг.6 и фиг. 7 - схема расположения лучков 5, 6 аналогична, показанной на фиг.З. Схема состоит из первых пучков 5, ромбовидных в сечении, взятом перпендикулярно оси В-В пучка, и расположенных в серию поперечных рядов, ориентированных поперек ширины поверхности 4 щетины. Эти ряды изогнуты на фиг 6 (т е. как показано на фиг.З) и прямые на фиг.7. Длина первых пучков 5 такова, что пять первых пучков занимают всю длину поверхности 4 щетины, на которой расположены первые пучки 5. На конце поверхности 4 щетины, удаленном от ручки 2, расположена схема вторых пучков 6 круглого сечения, образующих симметричную гексагональную схему вокруг центрального пучка 6 На зубных щетках, показанных на фиг.8 и фиг.9, схема пучков 5, 6, 9 та же, что показана на зубных щетках на фиг.4 и фиг.5 соответственно. Схема содержит первые пучки 5 , ромбовидные в поперечном сечении, взятом перпендикулярно оси В-В пучков, и организованных в серию прямых поперечных рядов расположенных поперек ширины поверхности 4 щетины. Между чередующимися рядами первых пучков 5 находятся соответственно расположенные прямые ряды третьих пучков 9, размещенных поперек ширины поверхности щетины. На фиг.8 третьи пучки 9 имеют круглое сечение. На фиг.9 третьи пучки имеют прямоугольное сечение, т.е. ромбовидное, имеющее длинный размер поперек ширины поверхности 4 щетины. На конце поверхности 4 щетины, удаленном от ручки 2, имеется схема вторых пучков 6 круглого сечения, образующих симметричную гексагональную схему вокруг центрального пучка. На фиг. 10 показана головка зубной щетки, соответствующая фиг.9, в разрезе вдоль боковой оси D-D. Зубная щетка содержит головку 1, ручку 2 и первые 5, вторые 6 и третьи 9 пучки. Пучки 5,6,9 содержат отдельные волоски щетины, расположенные вдоль оси В-В пучков перпендикулярно поверхности 4 щетины. Концы щетины в пучках 5,6,9 были заведены в головку 1 сплавлением их в целое 10 с последующим охлаждением. На поверхности 4 щетины головки расположены гнезда 11, и каждое целое 10 расположено в гнезде 11 и расплавлено в нем с материалом головки 1 зубной щетки, при этом материал головки и материал щетины - термопластик. Пучки 5,6,9 зубных щеток, показанных на фиг. 1-8, заведены в головки 1 соответствующих зубных щеток тем же способом, как показано на фиг. 10. Технология, используемая для вплавления целого 10 в гнездо 11 может быть взята из US 2664316, или WO 93/10639, или можно использовать другие известные 27574 методы, а фиксация пучков 5,6,9 в головке 1 показана только для примера. Щетина, образующая пучки, может быть выполнена из пластических материалов, используемых обычно для изготовления щетины зубных щеток, например, из нейлона. Щетина может быть обычного вида, например, линейных нитей материала щетины со скругленными полированными концами. Ручка и головка могут быть выполнены из пластиков, используемых обычно для изготовления ручек зубных щеток. Ручка и головка могут быть любой формы для обычных зубных щеток, и ручка может, например, включать один или несколько "V-образных гофров для изменения характеристик гибкости ручки, например, как описано в ЕР 0336641 А. Ручка может также иметь одну или более частей, улучшающих захватывание, например, в форме резиновых держательных оплеток, например, как также описано в ЕР 0336641 А. Пучки и отдельные щетины могут быть вмонтированы в головку зубной щетки известными способами Преимущественно щетину монтируют в головку зубной щетки способом, в котором концы щетин в пучке, предназначенном для заделки в головку -"заделочные концы" сплавляются в одно целое путем нагрева, и это целое поочередно или одновременно плавится с материалом головки зубной щетки путем нагрева щетин или целого и материала головки до точки размягчения, приведения их в контакт таким образом, чтобы они плавились вместе и затем охлаждались до затвердевания, так что пучки эф фектно завариваются в головку Хорошо, если головка может быть снабжена одним или более гнездами, соответствующими расположению, количеству и размеру пучка (пучков), а пучок (пучки) может быть сплавлен, как описано выше, с материалом головки вокруг гнезда (гнезд). Для осуществления такого процесса щетина и головка должны быть выполнены из термопластичных материалов, например, такого термопластичного материала, как нейлон, который в настоящее время используется при изготовлении зубных щеток. Подходящие процессы для изготовления зубных щеток таким способом описаны, например, в US 2664316 и WO 93/12690, содержание которых включено сюда путем ссылок. В другом способе изготовления зубной щетки, в соответствии с изобретением, щетина пучков может быть сначала вплавлена в термопластичный блок в виде вышеописанной схемы расположения пучка с использованием, например, вышеописанного процесса сплавления, а затем этот блок может быть вставлен и зафиксирован, например, тепловой сваркой, в выемку головки зубной щетки, или наоборот, головка зубной щетки может быть наплавлена на блок Другие способы изготовления зубной щетки, в соответствии с изобретением, могут быть очевидны специалисту в данной области. Зубная щетка, согласно изобретению может применяться пользователем обычным способом, а схема расположения пучков зубных щеток должна улучшить эффективность очистки с помощью данной зубной щетки и должна также помочь сократить травматизм десен. Фиг. 1 Фиг. 2 Фиг. 3 Фиг.4 27574 Фиг. 5 Фиг. 6 Фиг. 7 Фиг. 8 Фиг. 9 Фиг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03 122) 3- 72- 89 (03122) 2-5 7- 03
