Лікувально-профілактична зубна щітка “habitus”

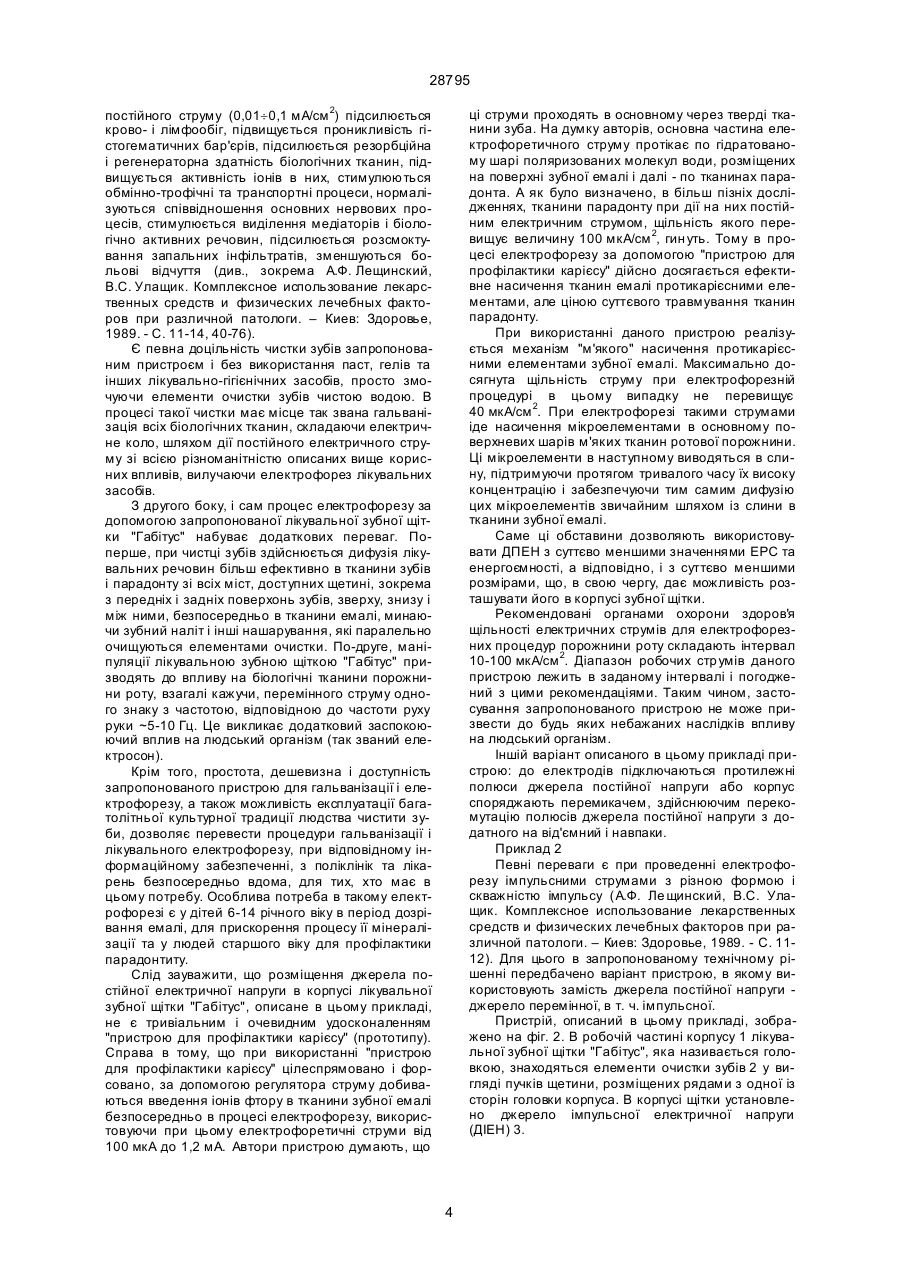

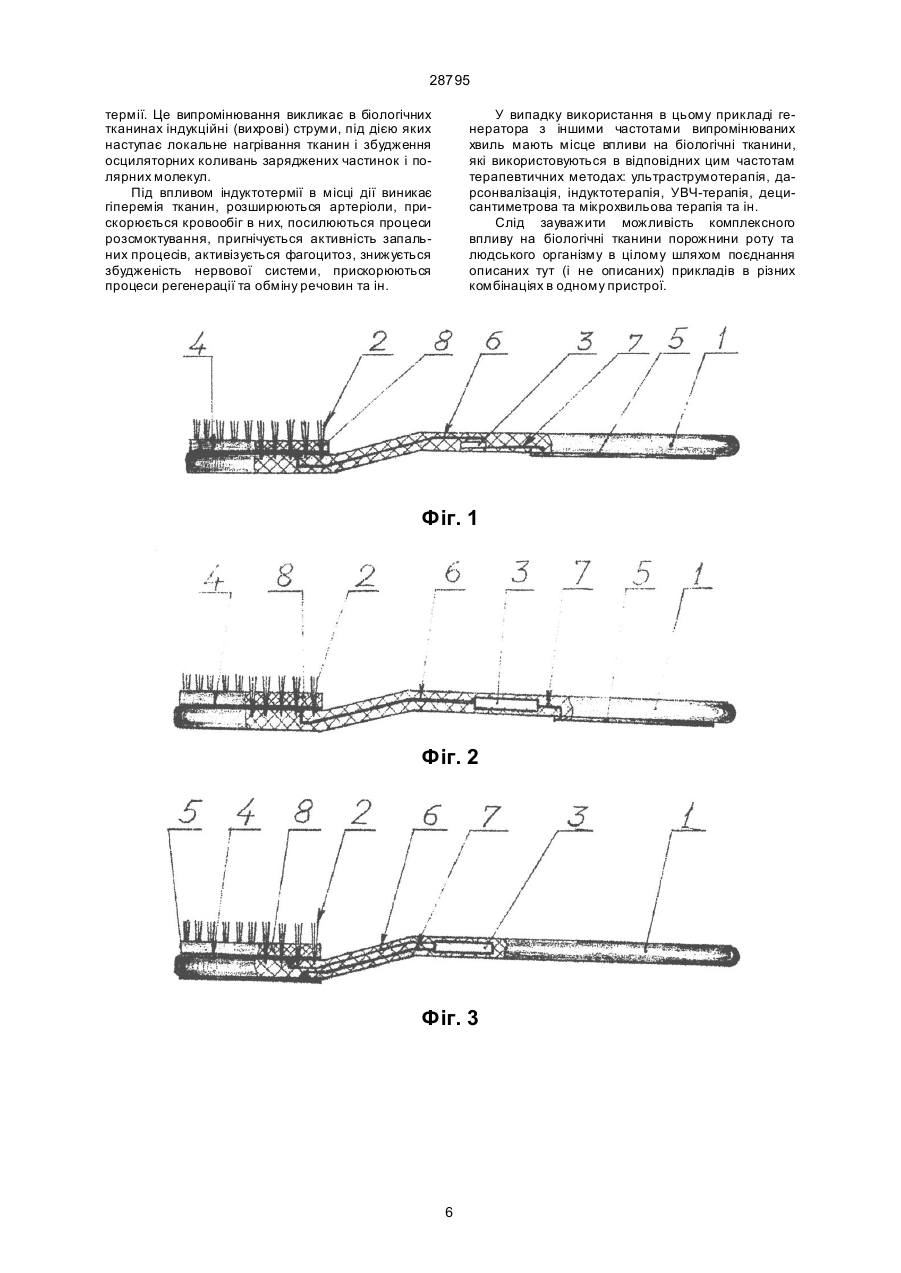

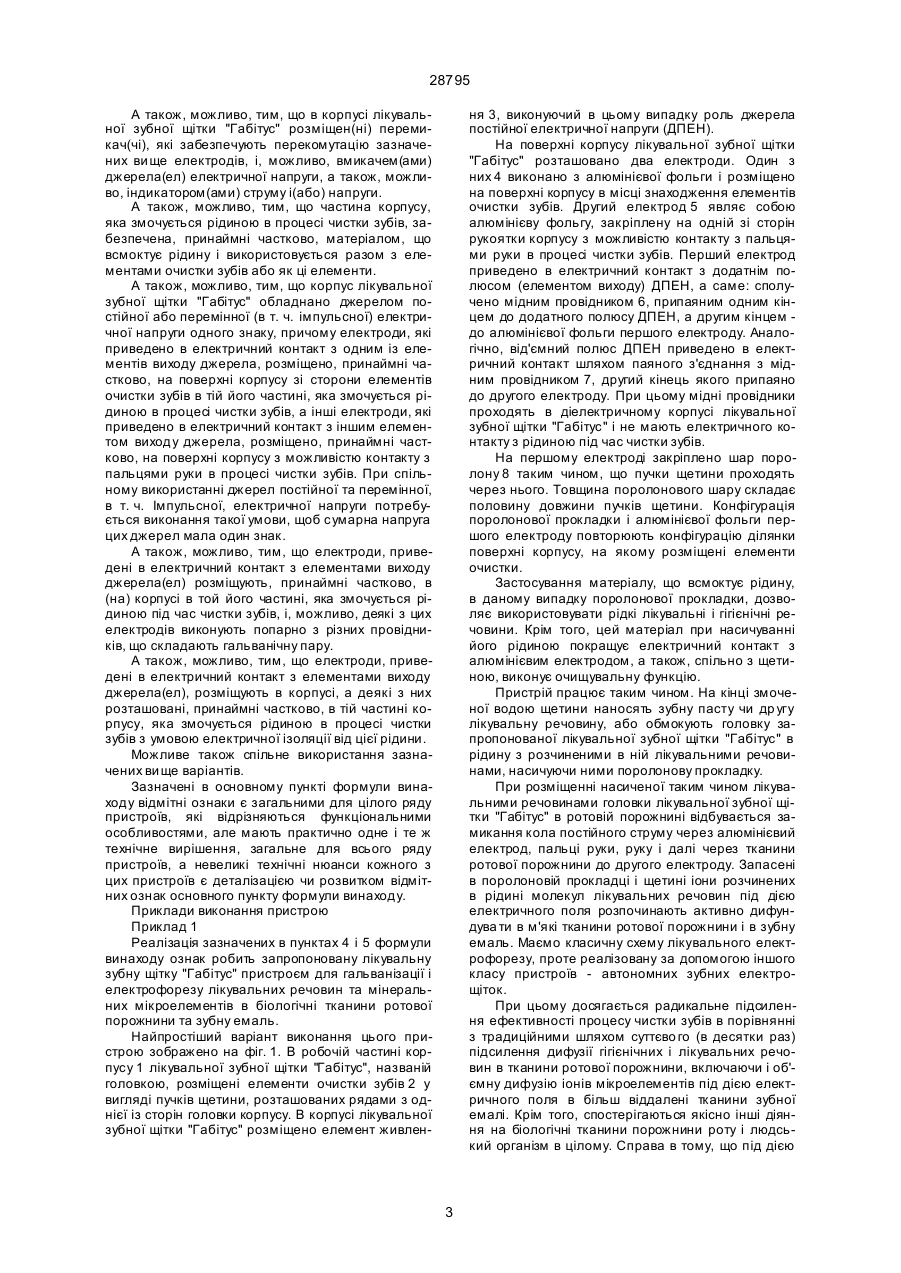

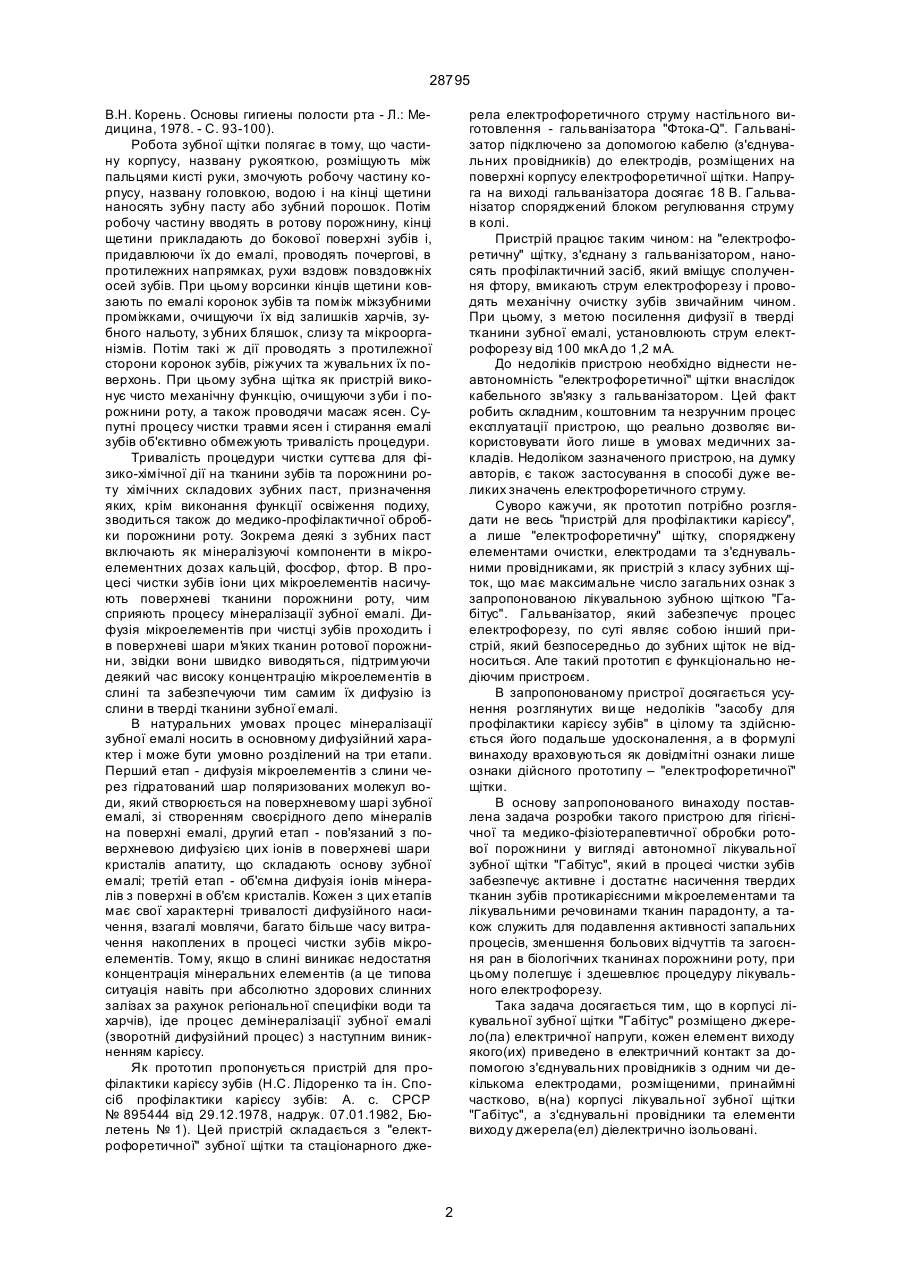

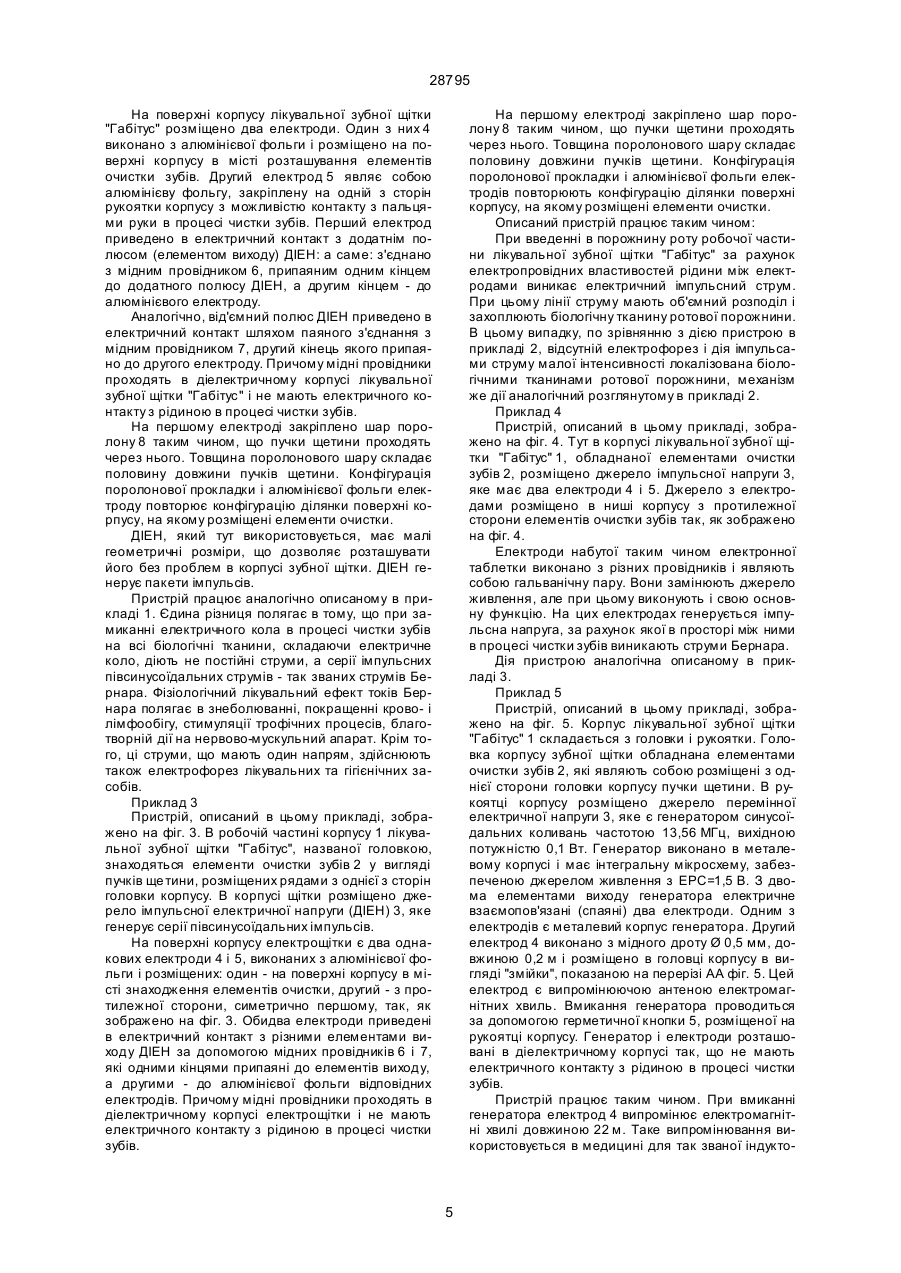

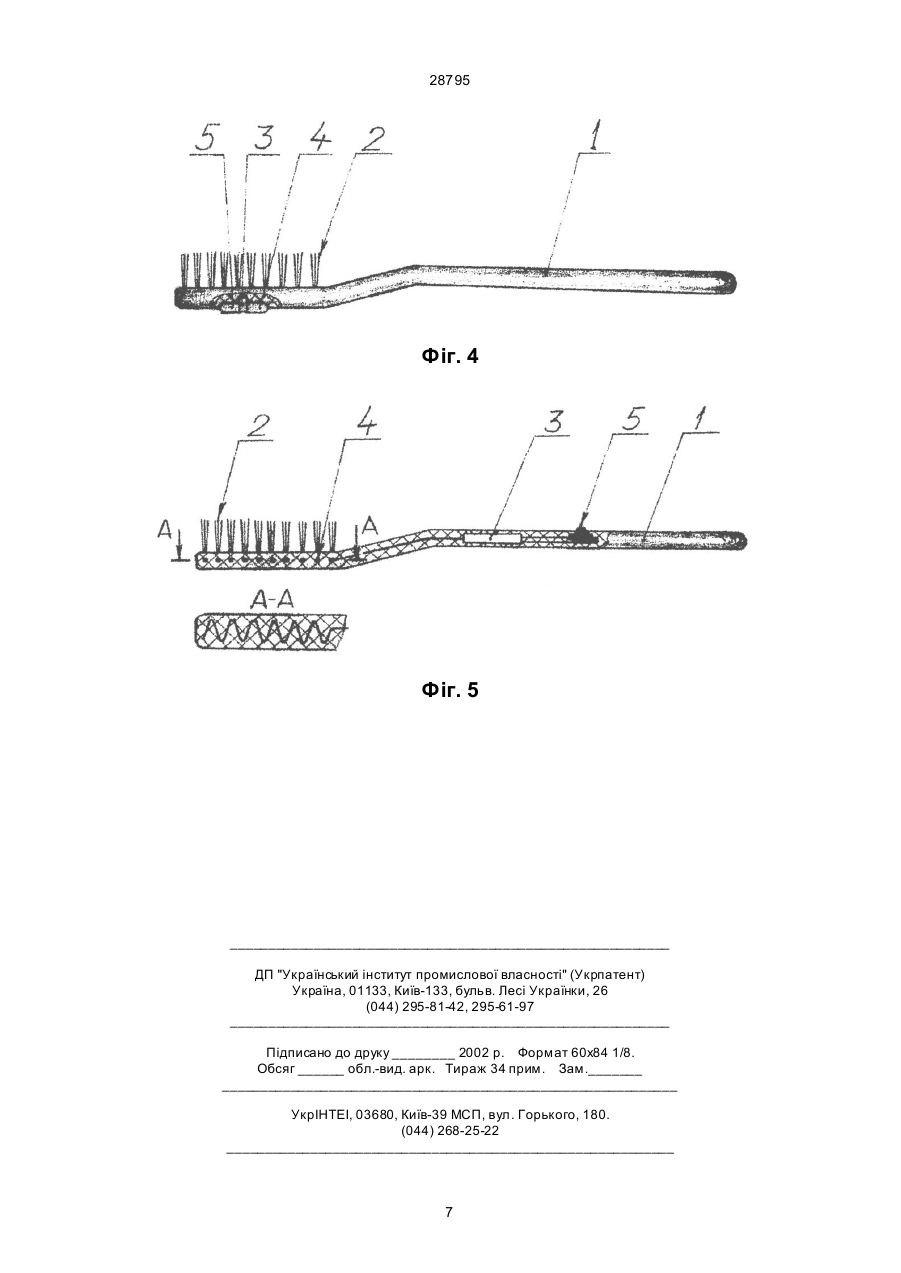

1. Лікувально-профілактична зубна щітка являє собою корпус, обладнаний елементами очистки зубів і просторово ізольованими один від одного електродами, приведеними в електричний контакт з з'єднувальними провідниками, відрізняється тим, що корпус лікувально-профілактичної зубної щітки обладнано джерелом(ами) електричної напруги, кожен елемент виходу якого(их) приведено в електричний контакт з допомогою з'єднувальних провідників з одним або декількома електродами, розміщеними, по крайній мірі частково, в(на) корпусі лікувально-профілактичної зубної щітки, а з'єднувальні провідники і елементи виходу джерела(ел) діелектрично ізольовані. 2. Формула по п. 1 відрізняється тим, що корпус лікувально-профілактичної зубної щітки обладнано перемикачем(ами), здійснюючим(ими) перекомутацію зазначених вище електродів, і, можливо, вмикачем(ами) джерела(ел) електричної напруги, а також, можливо, індикатором(ами) струму і (або) напруги. 3. Формула по п. 1, або по п. 2, відрізняється тим, що частина корпусу лікувально-профілактичної зубної щітки, яка змочується рідиною в процесі чистки зубів, по крайній мірі частково обладнана матеріалом, всмоктуючим рідину, який використовують разом з елементами очистки зубів або в якості цих елементів. A (54) ЛІКУВАЛЬНО-ПРОФІЛАКТИЧНА ЗУБНА ЩІТКА " HABITUS" 28795 В.Н. Корень. Основы гигиены полости рта - Л.: Медицина, 1978. - С. 93-100). Робота зубної щітки полягає в тому, що частину корпусу, названу рукояткою, розміщують між пальцями кисті руки, змочують робочу частину корпусу, названу головкою, водою і на кінці щетини наносять зубну пасту або зубний порошок. Потім робочу частину вводять в ротову порожнину, кінці щетини прикладають до бокової поверхні зубів і, придавлюючи їх до емалі, проводять почергові, в протилежних напрямках, рухи вздовж повздовжніх осей зубів. При цьому ворсинки кінців щетини ковзають по емалі коронок зубів та поміж міжзубними проміжками, очищуючи їх від залишків харчів, зубного нальоту, з убних бляшок, слизу та мікроорганізмів. Потім такі ж дії проводять з протилежної сторони коронок зубів, ріжучих та жувальних їх поверхонь. При цьому зубна щітка як пристрій виконує чисто механічну функцію, очищуючи з уби і порожнини роту, а також проводячи масаж ясен. Супутні процесу чистки травми ясен і стирання емалі зубів об'єктивно обмежують тривалість процедури. Тривалість процедури чистки суттєва для фізико-хімічної дії на тканини зубів та порожнини роту хімічних складових зубних паст, призначення яких, крім виконання функції освіження подиху, зводиться також до медико-профілактичної обробки порожнини роту. Зокрема деякі з зубних паст включають як мінералізуючі компоненти в мікроелементних дозах кальцій, фосфор, фтор. В процесі чистки зубів іони цих мікроелементів насичують поверхневі тканини порожнини роту, чим сприяють процесу мінералізації зубної емалі. Дифузія мікроелементів при чистці зубів проходить і в поверхневі шари м'яких тканин ротової порожнини, звідки вони швидко виводяться, підтримуючи деякий час високу концентрацію мікроелементів в слині та забезпечуючи тим самим їх дифузію із слини в тверді тканини зубної емалі. В натуральних умовах процес мінералізації зубної емалі носить в основному дифузійний характер і може бути умовно розділений на три етапи. Перший етап - дифузія мікроелементів з слини через гідратований шар поляризованих молекул води, який створюється на поверхневому шарі зубної емалі, зі створенням своєрідного депо мінералів на поверхні емалі, другий етап - пов'язаний з поверхневою дифузією цих іонів в поверхневі шари кристалів апатиту, що складають основу зубної емалі; третій етап - об'ємна дифузія іонів мінералів з поверхні в об'єм кристалів. Кожен з цих етапів має свої характерні тривалості дифузійного насичення, взагалі мовлячи, багато більше часу витрачення накоплених в процесі чистки зубів мікроелементів. Тому, якщо в слині виникає недостатня концентрація мінеральних елементів (а це типова ситуація навіть при абсолютно здорових слинних залізах за рахунок регіональної специфіки води та харчів), іде процес демінералізації зубної емалі (зворотній дифузійний процес) з наступним виникненням карієсу. Як прототип пропонується пристрій для профілактики карієсу зубів (Н.С. Лідоренко та ін. Спосіб профілактики карієсу зубів: А. с. СРСР № 895444 від 29.12.1978, надрук. 07.01.1982, Бюлетень № 1). Цей пристрій складається з "електрофоретичної" зубної щітки та стаціонарного дже рела електрофоретичного струму настільного виготовлення - гальванізатора "Фтока-Q". Гальванізатор підключено за допомогою кабелю (з'єднувальних провідників) до електродів, розміщених на поверхні корпусу електрофоретичної щітки. Напруга на виході гальванізатора досягає 18 В. Гальванізатор споряджений блоком регулювання струму в колі. Пристрій працює таким чином: на "електрофоретичну" щітку, з'єднану з гальванізатором, наносять профілактичний засіб, який вміщує сполучення фтору, вмикають струм електрофорезу і проводять механічну очистку зубів звичайним чином. При цьому, з метою посилення дифузії в тверді тканини зубної емалі, установлюють струм електрофорезу від 100 мкА до 1,2 мА. До недоліків пристрою необхідно віднести неавтономність "електрофоретичної" щітки внаслідок кабельного зв'язку з гальванізатором. Цей факт робить складним, коштовним та незручним процес експлуатації пристрою, що реально дозволяє використовувати його лише в умовах медичних закладів. Недоліком зазначеного пристрою, на думку авторів, є також застосування в способі дуже великих значень електрофоретичного струму. Суворо кажучи, як прототип потрібно розглядати не весь "пристрій для профілактики карієсу", а лише "електрофоретичну" щітку, споряджену елементами очистки, електродами та з'єднувальними провідниками, як пристрій з класу зубних щіток, що має максимальне число загальних ознак з запропонованою лікувальною зубною щіткою "Габітус". Гальванізатор, який забезпечує процес електрофорезу, по суті являє собою інший пристрій, який безпосередньо до зубних щіток не відноситься. Але такий прототип є функціонально недіючим пристроєм. В запропонованому пристрої досягається усунення розглянутих ви ще недоліків "засобу для профілактики карієсу зубів" в цілому та здійснюється його подальше удосконалення, а в формулі винаходу враховуються як довідмітні ознаки лише ознаки дійсного прототипу – "електрофоретичної" щітки. В основу запропонованого винаходу поставлена задача розробки такого пристрою для гігієнічної та медико-фізіотерапевтичної обробки ротової порожнини у вигляді автономної лікувальної зубної щітки "Габітус", який в процесі чистки зубів забезпечує активне і достатнє насичення твердих тканин зубів протикарієсними мікроелементами та лікувальними речовинами тканин парадонту, а також служить для подавлення активності запальних процесів, зменшення больових відчуттів та загоєння ран в біологічних тканинах порожнини роту, при цьому полегшує і здешевлює процедуру лікувального електрофорезу. Така задача досягається тим, що в корпусі лікувальної зубної щітки "Габітус" розміщено джерело(ла) електричної напруги, кожен елемент виходу якого(их) приведено в електричний контакт за допомогою з'єднувальних провідників з одним чи декількома електродами, розміщеними, принаймні частково, в(на) корпусі лікувальної зубної щітки "Габітус", а з'єднувальні провідники та елементи виходу джерела(ел) діелектрично ізольовані. 2 28795 А також, можливо, тим, що в корпусі лікувальної зубної щітки "Габітус" розміщен(ні) перемикач(чі), які забезпечують перекомутацію зазначених ви ще електродів, і, можливо, вмикачем(ами) джерела(ел) електричної напруги, а також, можливо, індикатором(ами) струму і(або) напруги. А також, можливо, тим, що частина корпусу, яка змочується рідиною в процесі чистки зубів, забезпечена, принаймні частково, матеріалом, що всмоктує рідину і використовується разом з елементами очистки зубів або як ці елементи. А також, можливо, тим, що корпус лікувальної зубної щітки "Габітус" обладнано джерелом постійної або перемінної (в т. ч. імпульсної) електричної напруги одного знаку, причому електроди, які приведено в електричний контакт з одним із елементів виходу джерела, розміщено, принаймні частково, на поверхні корпусу зі сторони елементів очистки зубів в тій його частині, яка змочується рідиною в процесі чистки зубів, а інші електроди, які приведено в електричний контакт з іншим елементом виходу джерела, розміщено, принаймні частково, на поверхні корпусу з можливістю контакту з пальцями руки в процесі чистки зубів. При спільному використанні джерел постійної та перемінної, в т. ч. Імпульсної, електричної напруги потребується виконання такої умови, щоб сумарна напруга цих джерел мала один знак. А також, можливо, тим, що електроди, приведені в електричний контакт з елементами виходу джерела(ел) розміщують, принаймні частково, в (на) корпусі в той його частині, яка змочується рідиною під час чистки зубів, і, можливо, деякі з цих електродів виконують попарно з різних провідників, що складають гальванічну пару. А також, можливо, тим, що електроди, приведені в електричний контакт з елементами виходу джерела(ел), розміщують в корпусі, а деякі з них розташовані, принаймні частково, в тій частині корпусу, яка змочується рідиною в процесі чистки зубів з умовою електричної ізоляції від цієї рідини. Можливе також спільне використання зазначених ви ще варіантів. Зазначені в основному пункті формули винаходу відмітні ознаки є загальними для цілого ряду пристроїв, які відрізняються функціональними особливостями, але мають практично одне і те ж технічне вирішення, загальне для всього ряду пристроїв, а невеликі технічні нюанси кожного з цих пристроїв є деталізацією чи розвитком відмітних ознак основного пункту формули винаходу. Приклади виконання пристрою Приклад 1 Реалізація зазначених в пунктах 4 і 5 формули винаходу ознак робить запропоновану лікувальну зубну щітку "Габітус" пристроєм для гальванізації і електрофорезу лікувальних речовин та мінеральних мікроелементів в біологічні тканини ротової порожнини та зубну емаль. Найпростіший варіант виконання цього пристрою зображено на фіг. 1. В робочій частині корпусу 1 лікувальної зубної щітки "Габітус", названій головкою, розміщені елементи очистки зубів 2 у вигляді пучків щетини, розташованих рядами з однієї із сторін головки корпусу. В корпусі лікувальної зубної щітки "Габітус" розміщено елемент живлен ня 3, виконуючий в цьому випадку роль джерела постійної електричної напруги (ДПЕН). На поверхні корпусу лікувальної зубної щітки "Габітус" розташовано два електроди. Один з них 4 виконано з алюмінієвої фольги і розміщено на поверхні корпусу в місці знаходження елементів очистки зубів. Другий електрод 5 являє собою алюмінієву фольгу, закріплену на одній зі сторін рукоятки корпусу з можливістю контакту з пальцями руки в процесі чистки зубів. Перший електрод приведено в електричний контакт з додатнім полюсом (елементом виходу) ДПЕН, а саме: сполучено мідним провідником 6, припаяним одним кінцем до додатного полюсу ДПЕН, а другим кінцем до алюмінієвої фольги першого електроду. Аналогічно, від'ємний полюс ДПЕН приведено в електричний контакт шляхом паяного з'єднання з мідним провідником 7, другий кінець якого припаяно до другого електроду. При цьому мідні провідники проходять в діелектричному корпусі лікувальної зубної щітки "Габітус" і не мають електричного контакту з рідиною під час чистки зубів. На першому електроді закріплено шар поролону 8 таким чином, що пучки щетини проходять через нього. Товщина поролонового шару складає половину довжини пучків щетини. Конфігурація поролонової прокладки і алюмінієвої фольги першого електроду повторюють конфігурацію ділянки поверхні корпусу, на якому розміщені елементи очистки. Застосування матеріалу, що всмоктує рідину, в даному випадку поролонової прокладки, дозволяє використовувати рідкі лікувальні і гігієнічні речовини. Крім того, цей матеріал при насичуванні його рідиною покращує електричний контакт з алюмінієвим електродом, а також, спільно з щетиною, виконує очищувальну функцію. Пристрій працює таким чином. На кінці змоченої водою щетини наносять зубну пасту чи др угу лікувальну речовину, або обмокують головку запропонованої лікувальної зубної щітки "Габітус" в рідину з розчиненими в ній лікувальними речовинами, насичуючи ними поролонову прокладку. При розміщенні насиченої таким чином лікувальними речовинами головки лікувальної зубної щітки "Габітус" в ротовій порожнині відбувається замикання кола постійного струму через алюмінієвий електрод, пальці руки, руку і далі через тканини ротової порожнини до другого електроду. Запасені в поролоновій прокладці і щетині іони розчинених в рідині молекул лікувальних речовин під дією електричного поля розпочинають активно дифундува ти в м'які тканини ротової порожнини і в зубну емаль. Маємо класичну схему лікувального електрофорезу, проте реалізовану за допомогою іншого класу пристроїв - автономних зубних електрощіток. При цьому досягається радикальне підсилення ефективності процесу чистки зубів в порівнянні з традиційними шляхом суттєво го (в десятки раз) підсилення дифузії гігієнічних і лікувальних речовин в тканини ротової порожнини, включаючи і об'ємну дифузію іонів мікроелементів під дією електричного поля в більш віддалені тканини зубної емалі. Крім того, спостерігаються якісно інші діяння на біологічні тканини порожнини роту і людський організм в цілому. Справа в тому, що під дією 3 28795 постійного струму (0,01¸0,1 мА/см 2) підсилюється крово- і лімфообіг, підвищується проникливість гістогематичних бар'єрів, підсилюється резорбційна і регенераторна здатність біологічних тканин, підвищується активність іонів в них, стимулюються обмінно-трофічні та транспортні процеси, нормалізуються співвідношення основних нервових процесів, стимулюється виділення медіаторів і біологічно активних речовин, підсилюється розсмоктування запальних інфільтратів, зменшуються больові відчуття (див., зокрема А.Ф. Лещинский, В.С. Улащик. Комплексное использование лекарственных средств и физических лечебных факторов при различной патологи. – Киев: Здоровье, 1989. - С. 11-14, 40-76). Є певна доцільність чистки зубів запропонованим пристроєм і без використання паст, гелів та інших лікувально-гігієнічних засобів, просто змочуючи елементи очистки зубів чистою водою. В процесі такої чистки має місце так звана гальванізація всіх біологічних тканин, складаючи електричне коло, шляхом дії постійного електричного струму зі всією різноманітністю описаних вище корисних впливів, вилучаючи електрофорез лікувальних засобів. З другого боку, і сам процес електрофорезу за допомогою запропонованої лікувальної зубної щітки "Габітус" набуває додаткових переваг. Поперше, при чистці зубів здійснюється дифузія лікувальних речовин більш ефективно в тканини зубів і парадонту зі всіх міст, доступних щетині, зокрема з передніх і задніх поверхонь зубів, зверху, знизу і між ними, безпосередньо в тканини емалі, минаючи зубний наліт і інші нашарування, які паралельно очищуються елементами очистки. По-друге, маніпуляції лікувальною зубною щіткою "Габітус" призводять до впливу на біологічні тканини порожнини роту, взагалі кажучи, перемінного струму одного знаку з частотою, відповідною до частоти руху руки ~5-10 Гц. Це викликає додатковий заспокоюючий вплив на людський організм (так званий електросон). Крім того, простота, дешевизна і доступність запропонованого пристрою для гальванізації і електрофорезу, а також можливість експлуатації багатолітньої культурної традиції людства чистити зуби, дозволяє перевести процедури гальванізації і лікувального електрофорезу, при відповідному інформаційному забезпеченні, з поліклінік та лікарень безпосередньо вдома, для тих, хто має в цьому потребу. Особлива потреба в такому електрофорезі є у дітей 6-14 річного віку в період дозрівання емалі, для прискорення процесу її мінералізації та у людей старшого віку для профілактики парадонтиту. Слід зауважити, що розміщення джерела постійної електричної напруги в корпусі лікувальної зубної щітки "Габітус", описане в цьому прикладі, не є тривіальним і очевидним удосконаленням "пристрою для профілактики карієсу" (прототипу). Справа в тому, що при використанні "пристрою для профілактики карієсу" цілеспрямовано і форсовано, за допомогою регулятора струму добиваються введення іонів фтору в тканини зубної емалі безпосередньо в процесі електрофорезу, використовуючи при цьому електрофоретичні струми від 100 мкА до 1,2 мА. Автори пристрою думають, що ці струми проходять в основному через тверді тканини зуба. На думку авторів, основна частина електрофоретичного струму протікає по гідратованому шарі поляризованих молекул води, розміщених на поверхні зубної емалі і далі - по тканинах парадонта. А як було визначено, в більш пізніх дослідженнях, тканини парадонту при дії на них постійним електричним струмом, щільність якого перевищує величину 100 мкА/см 2, гин уть. Тому в процесі електрофорезу за допомогою "пристрою для профілактики карієсу" дійсно досягається ефективне насичення тканин емалі протикарієсними елементами, але ціною суттєвого травмування тканин парадонту. При використанні даного пристрою реалізується механізм "м'якого" насичення протикарієсними елементами зубної емалі. Максимально досягнута щільність струму при електрофорезній процедурі в цьому випадку не перевищує 40 мкА/см 2. При електрофорезі такими струмами іде насичення мікроелементами в основному поверхневих шарів м'яких тканин ротової порожнини. Ці мікроелементи в наступному виводяться в слину, підтримуючи протягом тривалого часу їх високу концентрацію і забезпечуючи тим самим дифузію цих мікроелементів звичайним шляхом із слини в тканини зубної емалі. Саме ці обставини дозволяють використовувати ДПЕН з суттєво меншими значеннями ЕРС та енергоємності, а відповідно, і з суттєво меншими розмірами, що, в свою чергу, дає можливість розташувати його в корпусі зубної щітки. Рекомендовані органами охорони здоров'я щільності електричних струмів для електрофорезних процедур порожнини роту складають інтервал 10-100 мкА/см 2. Діапазон робочих стр умів даного пристрою лежить в заданому інтервалі і погоджений з цими рекомендаціями. Таким чином, застосування запропонованого пристрою не може призвести до будь яких небажаних наслідків впливу на людський організм. Іншій варіант описаного в цьому прикладі пристрою: до електродів підключаються протилежні полюси джерела постійної напруги або корпус споряджають перемикачем, здійснюючим перекомутацію полюсів джерела постійної напруги з додатного на від'ємний і навпаки. Приклад 2 Певні переваги є при проведенні електрофорезу імпульсними струмами з різною формою і скважністю імпульсу (А.Ф. Ле щинский, В.С. Улащик. Комплексное использование лекарственных средств и физических лечебных факторов при различной патологи. – Киев: Здоровье, 1989. - С. 1112). Для цього в запропонованому технічному рішенні передбачено варіант пристрою, в якому використовують замість джерела постійної напруги джерело перемінної, в т. ч. імпульсної. Пристрій, описаний в цьому прикладі, зображено на фіг. 2. В робочій частині корпусу 1 лікувальної зубної щітки "Габітус", яка називається головкою, знаходяться елементи очистки зубів 2 у вигляді пучків щетини, розміщених рядами з одної із сторін головки корпуса. В корпусі щітки установлено джерело імпульсної електричної напруги (ДІЕН) 3. 4 28795 На поверхні корпусу лікувальної зубної щітки "Габітус" розміщено два електроди. Один з них 4 виконано з алюмінієвої фольги і розміщено на поверхні корпусу в місті розташування елементів очистки зубів. Другий електрод 5 являє собою алюмінієву фольгу, закріплену на одній з сторін рукоятки корпусу з можливістю контакту з пальцями руки в процесі чистки зубів. Перший електрод приведено в електричний контакт з додатнім полюсом (елементом виходу) ДІЕН: а саме: з'єднано з мідним провідником 6, припаяним одним кінцем до додатного полюсу ДІЕН, а другим кінцем - до алюмінієвого електроду. Аналогічно, від'ємний полюс ДІЕН приведено в електричний контакт шляхом паяного з'єднання з мідним провідником 7, другий кінець якого припаяно до другого електроду. Причому мідні провідники проходять в діелектричному корпусі лікувальної зубної щітки "Габітус" і не мають електричного контакту з рідиною в процесі чистки зубів. На першому електроді закріплено шар поролону 8 таким чином, що пучки щетини проходять через нього. Товщина поролонового шару складає половину довжини пучків щетини. Конфігурація поролонової прокладки і алюмінієвої фольги електроду повторює конфігурацію ділянки поверхні корпусу, на якому розміщені елементи очистки. ДІЕН, який тут використовується, має малі геометричні розміри, що дозволяє розташувати його без проблем в корпусі зубної щітки. ДІЕН генерує пакети імпульсів. Пристрій працює аналогічно описаному в прикладі 1. Єдина різниця полягає в тому, що при замиканні електричного кола в процесі чистки зубів на всі біологічні тканини, складаючи електричне коло, діють не постійні струми, а серії імпульсних півсинусоїдальних струмів - так званих струмів Бернара. Фізіологічний лікувальний ефект токів Бернара полягає в знеболюванні, покращенні крово- і лімфообігу, стимуляції трофічних процесів, благотворній дії на нервово-мускульний апарат. Крім того, ці струми, що мають один напрям, здійснюють також електрофорез лікувальних та гігієнічних засобів. Приклад 3 Пристрій, описаний в цьому прикладі, зображено на фіг. 3. В робочій частині корпусу 1 лікувальної зубної щітки "Габітус", названої головкою, знаходяться елементи очистки зубів 2 у вигляді пучків ще тини, розміщених рядами з однієї з сторін головки корпусу. В корпусі щітки розміщено джерело імпульсної електричної напруги (ДІЕН) 3, яке генерує серії півсинусоїдальних імпульсів. На поверхні корпусу електрощітки є два однакових електроди 4 і 5, виконаних з алюмінієвої фольги і розміщених: один - на поверхні корпусу в місті знаходження елементів очистки, другий - з протилежної сторони, симетрично першому, так, як зображено на фіг. 3. Обидва електроди приведені в електричний контакт з різними елементами виходу ДІЕН за допомогою мідних провідників 6 і 7, які одними кінцями припаяні до елементів виходу, а другими - до алюмінієвої фольги відповідних електродів. Причому мідні провідники проходять в діелектричному корпусі електрощітки і не мають електричного контакту з рідиною в процесі чистки зубів. На першому електроді закріплено шар поролону 8 таким чином, що пучки щетини проходять через нього. Товщина поролонового шару складає половину довжини пучків щетини. Конфігурація поролонової прокладки і алюмінієвої фольги електродів повторюють конфігурацію ділянки поверхні корпусу, на якому розміщені елементи очистки. Описаний пристрій працює таким чином: При введенні в порожнину роту робочої частини лікувальної зубної щітки "Габітус" за рахунок електропровідних властивостей рідини між електродами виникає електричний імпульсний струм. При цьому лінії струму мають об'ємний розподіл і захоплюють біологічну тканину ротової порожнини. В цьому випадку, по зрівнянню з дією пристрою в прикладі 2, відсутній електрофорез і дія імпульсами струму малої інтенсивності локалізована біологічними тканинами ротової порожнини, механізм же дії аналогічний розглянутому в прикладі 2. Приклад 4 Пристрій, описаний в цьому прикладі, зображено на фіг. 4. Тут в корпусі лікувальної зубної щітки "Габітус" 1, обладнаної елементами очистки зубів 2, розміщено джерело імпульсної напруги 3, яке має два електроди 4 і 5. Джерело з електродами розміщено в ниші корпусу з протилежної сторони елементів очистки зубів так, як зображено на фіг. 4. Електроди набутої таким чином електронної таблетки виконано з різних провідників і являють собою гальванічну пару. Вони замінюють джерело живлення, але при цьому виконують і свою основну функцію. На цих електродах генерується імпульсна напруга, за рахунок якої в просторі між ними в процесі чистки зубів виникають струми Бернара. Дія пристрою аналогічна описаному в прикладі 3. Приклад 5 Пристрій, описаний в цьому прикладі, зображено на фіг. 5. Корпус лікувальної зубної щітки "Габітус" 1 складається з головки і рукоятки. Головка корпусу зубної щітки обладнана елементами очистки зубів 2, які являють собою розміщені з однієї сторони головки корпусу пучки щетини. В рукоятці корпусу розміщено джерело перемінної електричної напруги 3, яке є генератором синусоїдальних коливань частотою 13,56 МГц, вихідною потужністю 0,1 Вт. Генератор виконано в металевому корпусі і має інтегральну мікросхему, забезпеченою джерелом живлення з ЕРС=1,5 В. З двома елементами виходу генератора електричне взаємопов'язані (спаяні) два електроди. Одним з електродів є металевий корпус генератора. Другий електрод 4 виконано з мідного дроту Ø 0,5 мм, довжиною 0,2 м і розміщено в головці корпусу в вигляді "змійки", показаною на перерізі АА фіг. 5. Цей електрод є випромінюючою антеною електромагнітних хвиль. Вмикання генератора проводиться за допомогою герметичної кнопки 5, розміщеної на рукоятці корпусу. Генератор і електроди розташовані в діелектричному корпусі так, що не мають електричного контакту з рідиною в процесі чистки зубів. Пристрій працює таким чином. При вмиканні генератора електрод 4 випромінює електромагнітні хвилі довжиною 22 м. Таке випромінювання використовується в медицині для так званої індукто 5 28795 термії. Це випромінювання викликає в біологічних тканинах індукційні (вихрові) струми, під дією яких наступає локальне нагрівання тканин і збудження осциляторних коливань заряджених частинок і полярних молекул. Під впливом індуктотермії в місці дії виникає гіперемія тканин, розширюються артеріоли, прискорюється кровообіг в них, посилюються процеси розсмоктування, пригнічується активність запальних процесів, активізується фагоцитоз, знижується збудженість нервової системи, прискорюються процеси регенерації та обміну речовин та ін. У випадку використання в цьому прикладі генератора з іншими частотами випромінюваних хвиль мають місце впливи на біологічні тканини, які використовуються в відповідних цим частотам терапевтичних методах: ультраструмотерапія, дарсонвалізація, індуктотерапія, УВЧ-терапія, децисантиметрова та мікрохвильова терапія та ін. Слід зауважити можливість комплексного впливу на біологічні тканини порожнини роту та людського організму в цілому шляхом поєднання описаних тут (і не описаних) прикладів в різних комбінаціях в одному пристрої. Фіг. 1 Фіг. 2 Фіг. 3 6 28795 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
