Пристрій для мікроскопування

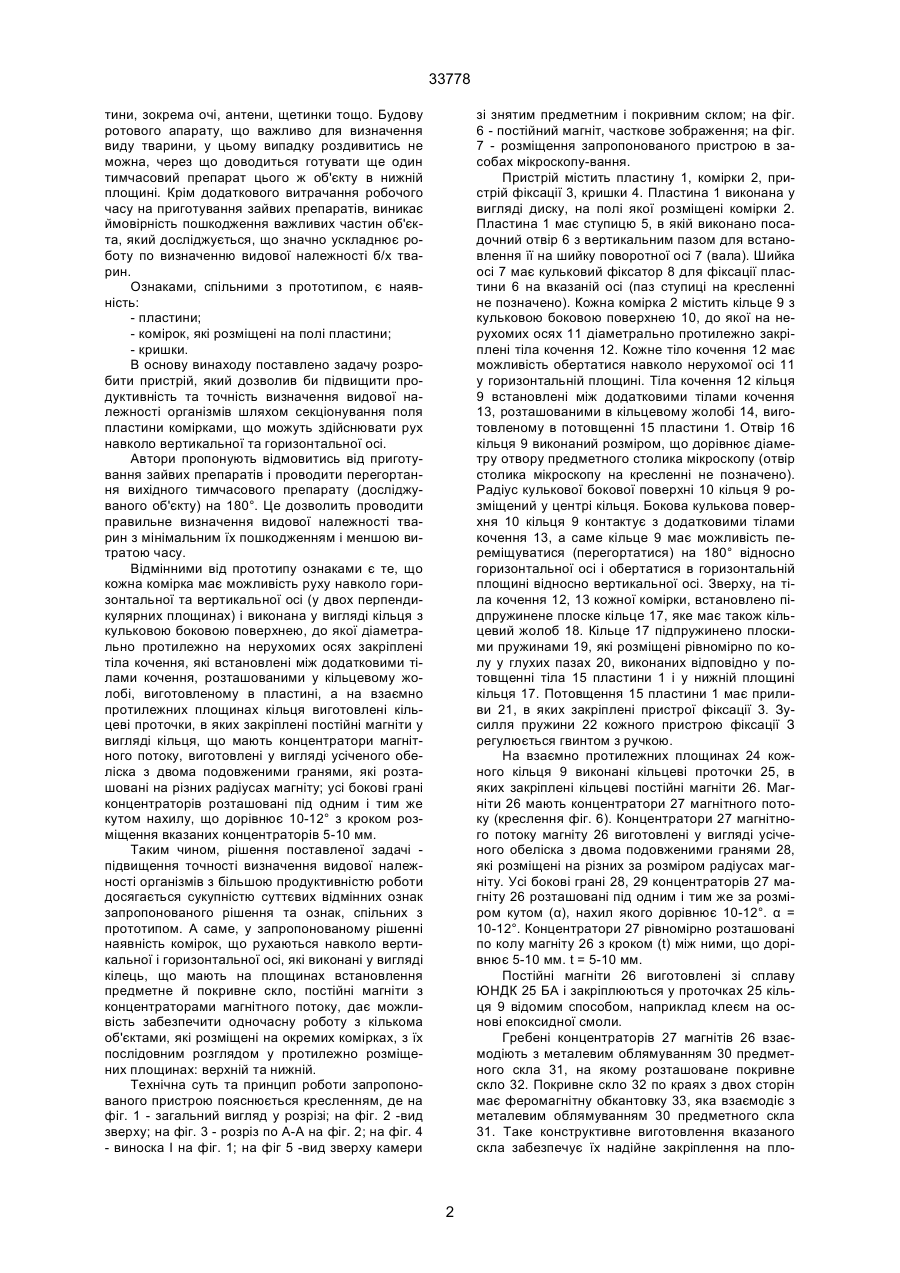

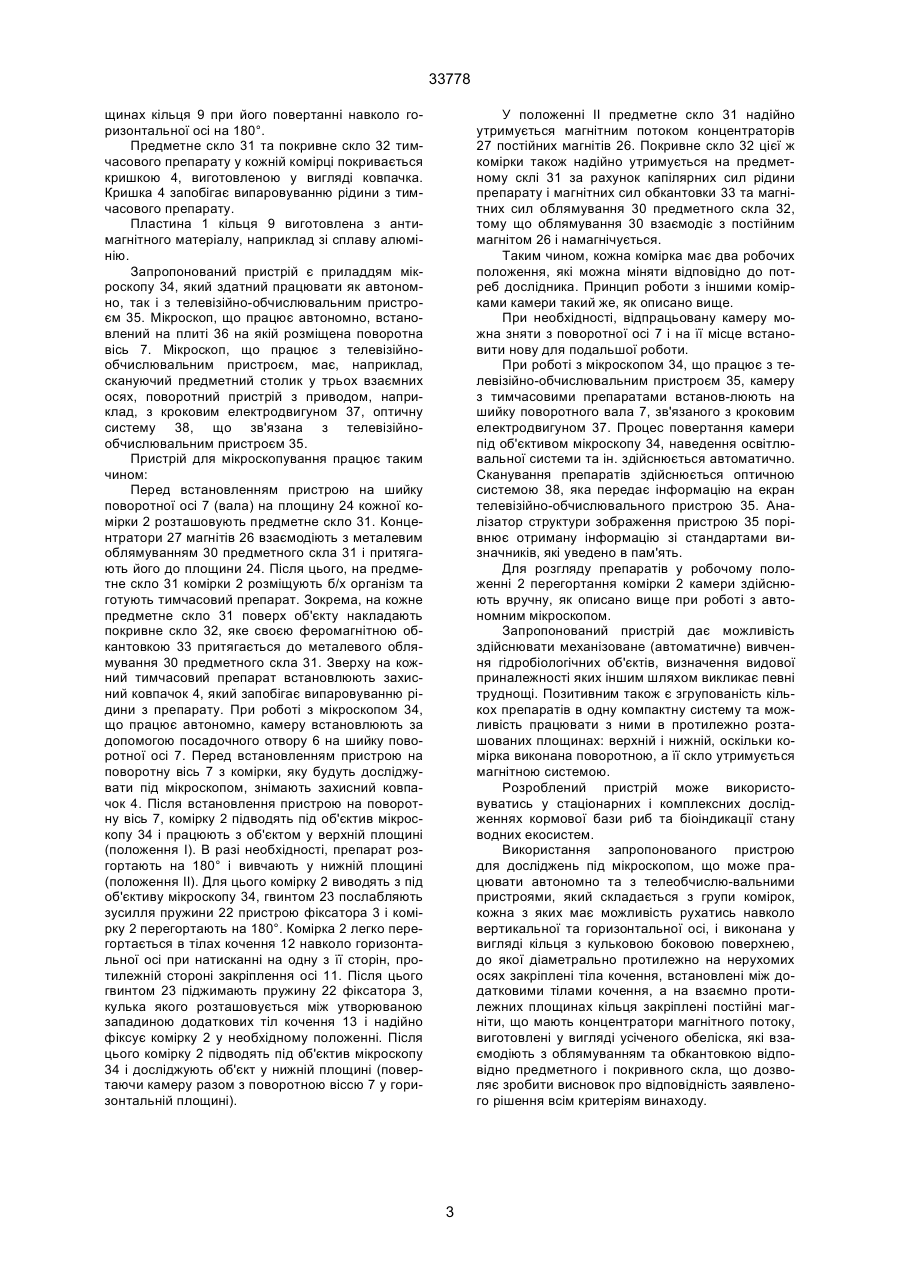

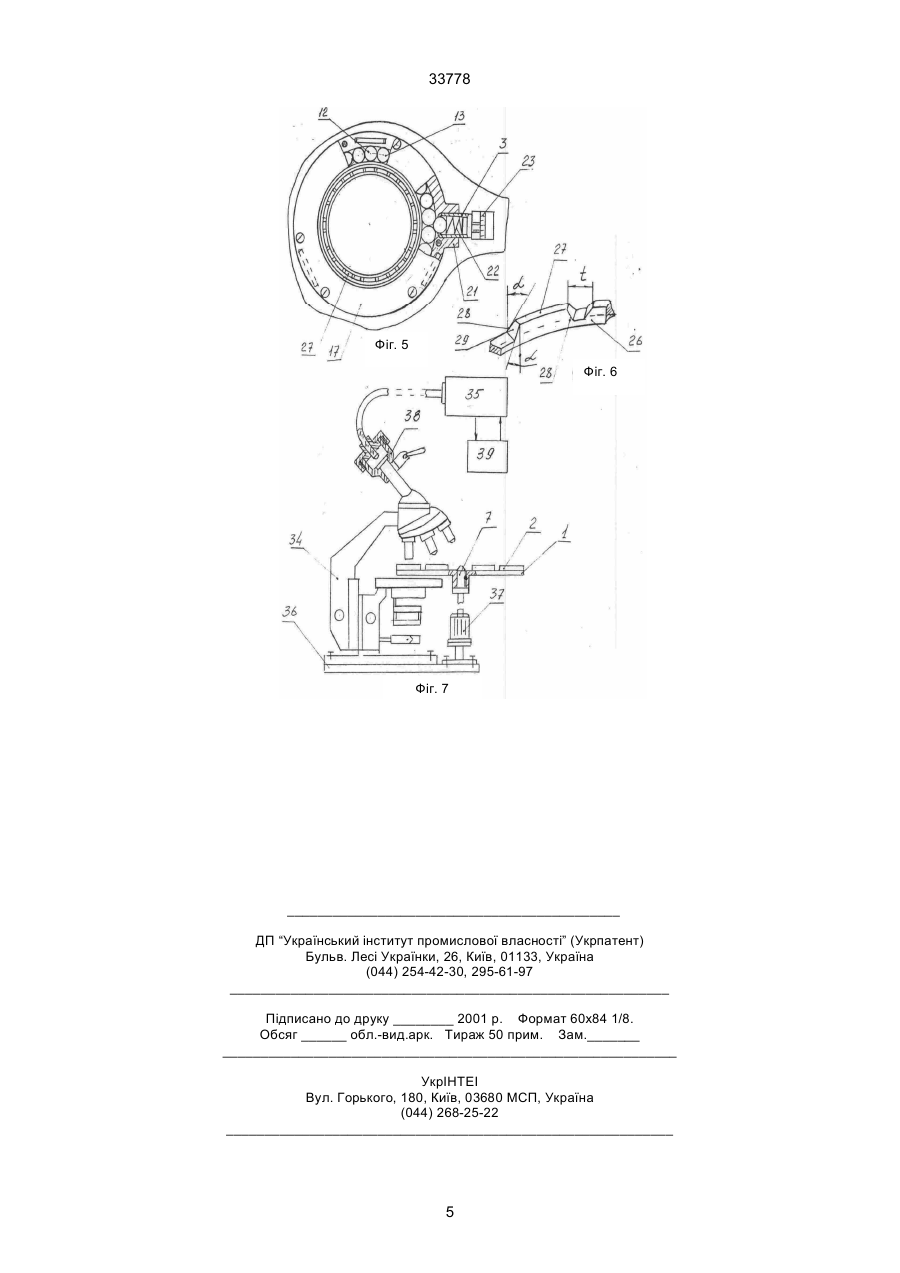

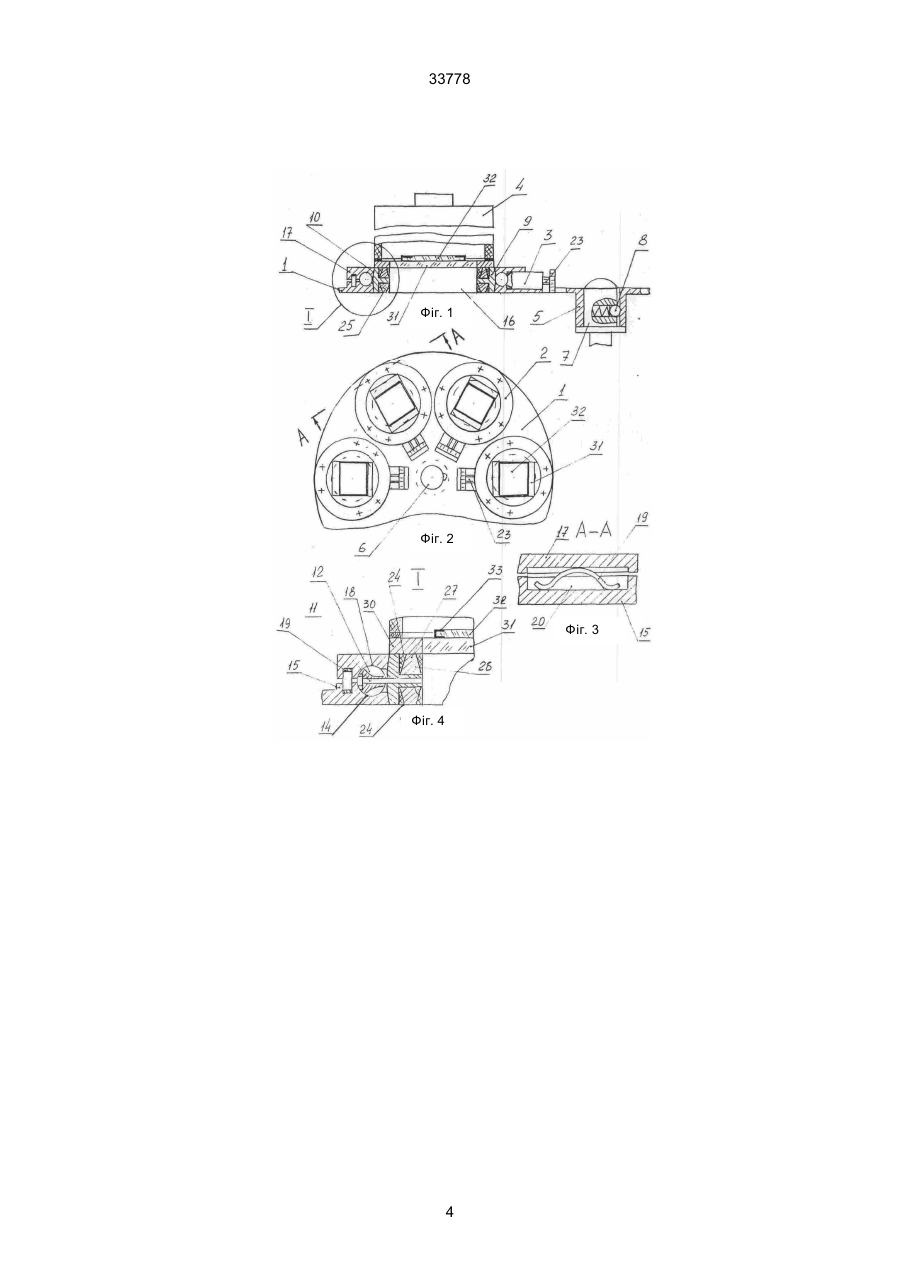

Пристрій для мікроскопування, що містить пластину з розташованими на ній комірками, і кришки, який відрізняється тим, що між пластиною та кришкою у жолобі встановлені тіла кочення два з яких розташовані на діаметрально проти 33778 тини, зокрема очі, антени, щетинки тощо. Будову ротового апарату, що важливо для визначення виду тварини, у цьому випадку роздивитись не можна, через що доводиться готувати ще один тимчасовий препарат цього ж об'єкту в нижній площині. Крім додаткового витрачання робочого часу на приготування зайвих препаратів, виникає ймовірність пошкодження важливих частин об'єкта, який досліджується, що значно ускладнює роботу по визначенню видової належності б/х тварин. Ознаками, спільними з прототипом, є наявність: - пластини; - комірок, які розміщені на полі пластини; - кришки. В основу винаходу поставлено задачу розробити пристрій, який дозволив би підвищити продуктивність та точність визначення видової належності організмів шляхом секціонування поля пластини комірками, що можуть здійснювати рух навколо вертикальної та горизонтальної осі. Автори пропонують відмовитись від приготування зайвих препаратів і проводити перегортання вихідного тимчасового препарату (досліджуваного об'єкту) на 180°. Це дозволить проводити правильне визначення видової належності тварин з мінімальним їх пошкодженням і меншою витратою часу. Відмінними від прототипу ознаками є те, що кожна комірка має можливість руху навколо горизонтальної та вертикальної осі (у двох перпендикулярних площинах) і виконана у вигляді кільця з кульковою боковою поверхнею, до якої діаметрально протилежно на нерухомих осях закріплені тіла кочення, які встановлені між додатковими тілами кочення, розташованими у кільцевому жолобі, виготовленому в пластині, а на взаємно протилежних площинах кільця виготовлені кільцеві проточки, в яких закріплені постійні магніти у вигляді кільця, що мають концентратори магнітного потоку, виготовлені у вигляді усіченого обеліска з двома подовженими гранями, які розташовані на різних радіусах магніту; усі бокові грані концентраторів розташовані під одним і тим же кутом нахилу, що дорівнює 10-12° з кроком розміщення вказаних концентраторів 5-10 мм. Таким чином, рішення поставленої задачі підвищення точності визначення видової належності організмів з більшою продуктивністю роботи досягається сукупністю суттєвих відмінних ознак запропонованого рішення та ознак, спільних з прототипом. А саме, у запропонованому рішенні наявність комірок, що рухаються навколо вертикальної і горизонтальної осі, які виконані у вигляді кілець, що мають на площинах встановлення предметне й покривне скло, постійні магніти з концентраторами магнітного потоку, дає можливість забезпечити одночасну роботу з кількома об'єктами, які розміщені на окремих комірках, з їх послідовним розглядом у протилежно розміщених площинах: верхній та нижній. Технічна суть та принцип роботи запропонованого пристрою пояснюється кресленням, де на фіг. 1 - загальний вигляд у розрізі; на фіг. 2 -вид зверху; на фіг. 3 - розріз по А-А на фіг. 2; на фіг. 4 - виноска І на фіг. 1; на фіг 5 -вид зверху камери зі знятим предметним і покривним склом; на фіг. 6 - постійний магніт, часткове зображення; на фіг. 7 - розміщення запропонованого пристрою в засобах мікроскопу-вання. Пристрій містить пластину 1, комірки 2, пристрій фіксації 3, кришки 4. Пластина 1 виконана у вигляді диску, на полі якої розміщені комірки 2. Пластина 1 має ступицю 5, в якій виконано посадочний отвір 6 з вертикальним пазом для встановлення її на шийку поворотної осі 7 (вала). Шийка осі 7 має кульковий фіксатор 8 для фіксації пластини 6 на вказаній осі (паз ступиці на кресленні не позначено). Кожна комірка 2 містить кільце 9 з кульковою боковою поверхнею 10, до якої на нерухомих осях 11 діаметрально протилежно закріплені тіла кочення 12. Кожне тіло кочення 12 має можливість обертатися навколо нерухомої осі 11 у горизонтальній площині. Тіла кочення 12 кільця 9 встановлені між додатковими тілами кочення 13, розташованими в кільцевому жолобі 14, виготовленому в потовщенні 15 пластини 1. Отвір 16 кільця 9 виконаний розміром, що дорівнює діаметру отвору предметного столика мікроскопу (отвір столика мікроскопу на кресленні не позначено). Радіус кулькової бокової поверхні 10 кільця 9 розміщений у центрі кільця. Бокова кулькова поверхня 10 кільця 9 контактує з додатковими тілами кочення 13, а саме кільце 9 має можливість переміщуватися (перегортатися) на 180° відносно горизонтальної осі і обертатися в горизонтальнійплощині відносно вертикальної осі. Зверху, на тіла кочення 12, 13 кожної комірки, встановлено підпружинене плоске кільце 17, яке має також кільцевий жолоб 18. Кільце 17 підпружинено плоскими пружинами 19, які розміщені рівномірно по колу у глухих пазах 20, виконаних відповідно у потовщенні тіла 15 пластини 1 і у нижній площині кільця 17. Потовщення 15 пластини 1 має приливи 21, в яких закріплені пристрої фіксації 3. Зусилля пружини 22 кожного пристрою фіксації З регулюється гвинтом з ручкою. На взаємно протилежних площинах 24 кожного кільця 9 виконані кільцеві проточки 25, в яких закріплені кільцеві постійні магніти 26. Магніти 26 мають концентратори 27 магнітного потоку (креслення фіг. 6). Концентратори 27 магнітного потоку магніту 26 виготовлені у вигляді усіченого обеліска з двома подовженими гранями 28, які розміщені на різних за розміром радіусах магніту. Усі бокові грані 28, 29 концентраторів 27 магніту 26 розташовані під одним і тим же за розміром кутом (α), нахил якого дорівнює 10-12°. α = 10-12°. Концентратори 27 рівномірно розташовані по колу магніту 26 з кроком (t) між ними, що дорівнює 5-10 мм. t = 5-10 мм. Постійні магніти 26 виготовлені зі сплаву ЮНДК 25 БА і закріплюються у проточках 25 кільця 9 відомим способом, наприклад клеєм на основі епоксидної смоли. Гребені концентраторів 27 магнітів 26 взаємодіють з металевим облямуванням 30 предметного скла 31, на якому розташоване покривне скло 32. Покривне скло 32 по краях з двох сторін має феромагнітну обкантовку 33, яка взаємодіє з металевим облямуванням 30 предметного скла 31. Таке конструктивне виготовлення вказаного скла забезпечує їх надійне закріплення на пло 2 33778 щинах кільця 9 при його повертанні навколо горизонтальної осі на 180°. Предметне скло 31 та покривне скло 32 тимчасового препарату у кожній комірці покривається кришкою 4, виготовленою у вигляді ковпачка. Кришка 4 запобігає випаровуванню рідини з тимчасового препарату. Пластина 1 кільця 9 виготовлена з антимагнітного матеріалу, наприклад зі сплаву алюмінію. Запропонований пристрій є приладдям мікроскопу 34, який здатний працювати як автономно, так і з телевізійно-обчислювальним пристроєм 35. Мікроскоп, що працює автономно, встановлений на плиті 36 на якій розміщена поворотна вісь 7. Мікроскоп, що працює з телевізійнообчислювальним пристроєм, має, наприклад, скануючий предметний столик у трьох взаємних осях, поворотний пристрій з приводом, наприклад, з кроковим електродвигуном 37, оптичну систему 38, що зв'язана з телевізійнообчислювальним пристроєм 35. Пристрій для мікроскопування працює таким чином: Перед встановленням пристрою на шийку поворотної осі 7 (вала) на площину 24 кожної комірки 2 розташовують предметне скло 31. Концентратори 27 магнітів 26 взаємодіють з металевим облямуванням 30 предметного скла 31 і притягають його до площини 24. Після цього, на предметне скло 31 комірки 2 розміщують б/х організм та готують тимчасовий препарат. Зокрема, на кожне предметне скло 31 поверх об'єкту накладають покривне скло 32, яке своєю феромагнітною обкантовкою 33 притягається до металевого облямування 30 предметного скла 31. Зверху на кожний тимчасовий препарат встановлюють захисний ковпачок 4, який запобігає випаровуванню рідини з препарату. При роботі з мікроскопом 34, що працює автономно, камеру встановлюють за допомогою посадочного отвору 6 на шийку поворотної осі 7. Перед встановленням пристрою на поворотну вісь 7 з комірки, яку будуть досліджувати під мікроскопом, знімають захисний ковпачок 4. Після встановлення пристрою на поворотну вісь 7, комірку 2 підводять під об'єктив мікроскопу 34 і працюють з об'єктом у верхній площині (положення І). В разі необхідності, препарат розгортають на 180° і вивчають у нижній площині (положення II). Для цього комірку 2 виводять з під об'єктиву мікроскопу 34, гвинтом 23 послабляють зусилля пружини 22 пристрою фіксатора 3 і комірку 2 перегортають на 180°. Комірка 2 легко перегортається в тілах кочення 12 навколо горизонтальної осі при натисканні на одну з її сторін, протилежній стороні закріплення осі 11. Після цього гвинтом 23 піджимають пружину 22 фіксатора 3, кулька якого розташовується між утворюваною западиною додаткових тіл кочення 13 і надійно фіксує комірку 2 у необхідному положенні. Після цього комірку 2 підводять під об'єктив мікроскопу 34 і досліджують об'єкт у нижній площині (повертаючи камеру разом з поворотною віссю 7 у горизонтальній площині). У положенні II предметне скло 31 надійно утримується магнітним потоком концентраторів 27 постійних магнітів 26. Покривне скло 32 цієї ж комірки також надійно утримується на предметному склі 31 за рахунок капілярних сил рідини препарату і магнітних сил обкантовки 33 та магнітних сил облямування 30 предметного скла 32, тому що облямування 30 взаємодіє з постійним магнітом 26 і намагнічується. Таким чином, кожна комірка має два робочих положення, які можна міняти відповідно до потреб дослідника. Принцип роботи з іншими комірками камери такий же, як описано вище. При необхідності, відпрацьовану камеру можна зняти з поворотної осі 7 і на її місце встановити нову для подальшої роботи. При роботі з мікроскопом 34, що працює з телевізійно-обчислювальним пристроєм 35, камеру з тимчасовими препаратами встанов-люють на шийку поворотного вала 7, зв'язаного з кроковим електродвигуном 37. Процес повертання камери під об'єктивом мікроскопу 34, наведення освітлювальної системи та ін. здійснюється автоматично. Сканування препаратів здійснюється оптичною системою 38, яка передає інформацію на екран телевізійно-обчислювального пристрою 35. Аналізатор структури зображення пристрою 35 порівнює отриману інформацію зі стандартами визначників, які уведено в пам'ять. Для розгляду препаратів у робочому положенні 2 перегортання комірки 2 камери здійснюють вручну, як описано вище при роботі з автономним мікроскопом. Запропонований пристрій дає можливість здійснювати механізоване (автоматичне) вивчення гідробіологічних об'єктів, визначення видової приналежності яких іншим шляхом викликає певні труднощі. Позитивним також є згрупованість кількох препаратів в одну компактну систему та можливість працювати з ними в протилежно розташованих площинах: верхній і нижній, оскільки комірка виконана поворотною, а її скло утримується магнітною системою. Розроблений пристрій може використовуватись у стаціонарних і комплексних дослідженнях кормової бази риб та біоіндикації стану водних екосистем. Використання запропонованого пристрою для досліджень під мікроскопом, що може працювати автономно та з телеобчислю-вальними пристроями, який складається з групи комірок, кожна з яких має можливість рухатись навколо вертикальної та горизонтальної осі, і виконана у вигляді кільця з кульковою боковою поверхнею, до якої діаметрально протилежно на нерухомих осях закріплені тіла кочення, встановлені між додатковими тілами кочення, а на взаємно протилежних площинах кільця закріплені постійні магніти, що мають концентратори магнітного потоку, виготовлені у вигляді усіченого обеліска, які взаємодіють з облямуванням та обкантовкою відповідно предметного і покривного скла, що дозволяє зробити висновок про відповідність заявленого рішення всім критеріям винаходу. 3 33778 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 4 33778 Фіг. 5 Фіг. 6 Фіг. 7 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5
