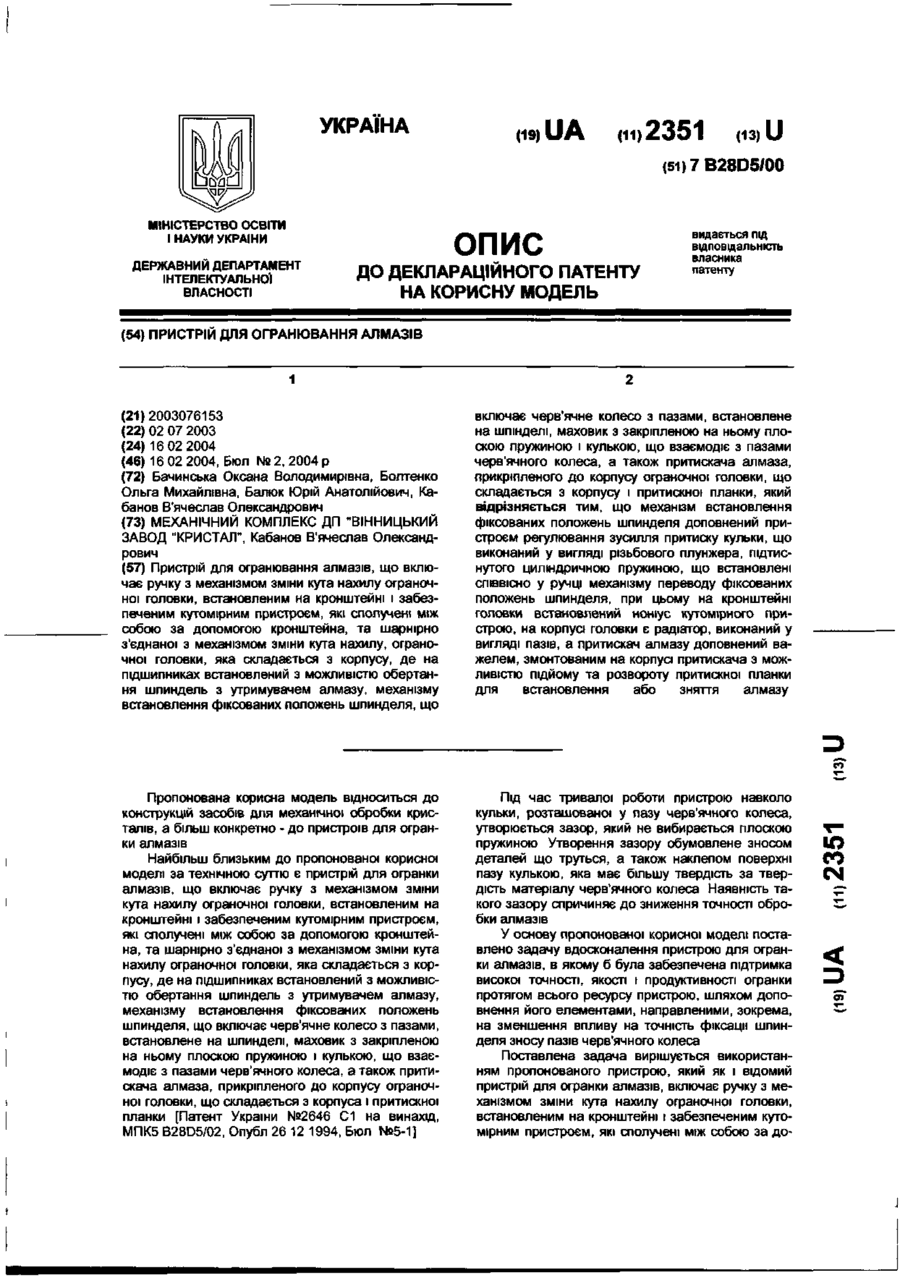

Пристрій для огранювання алмазів

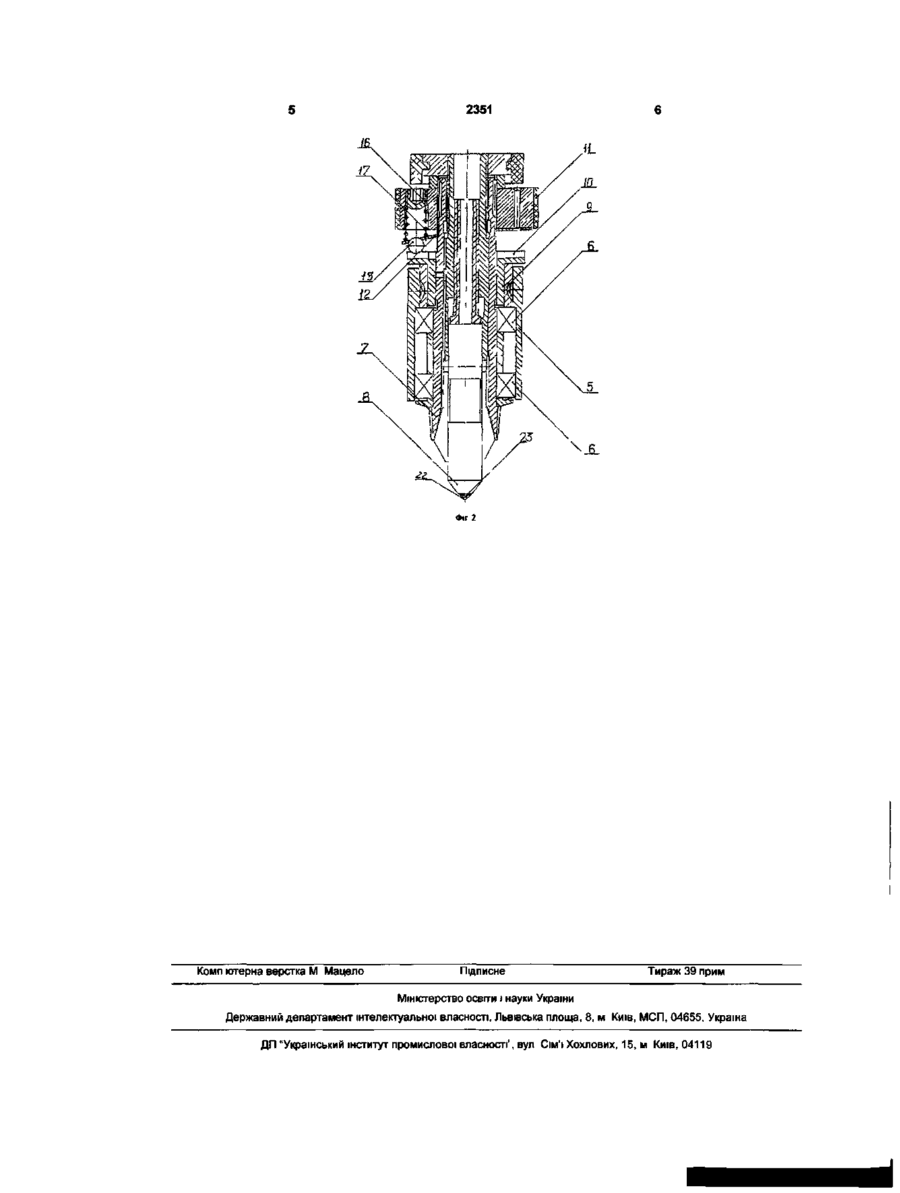

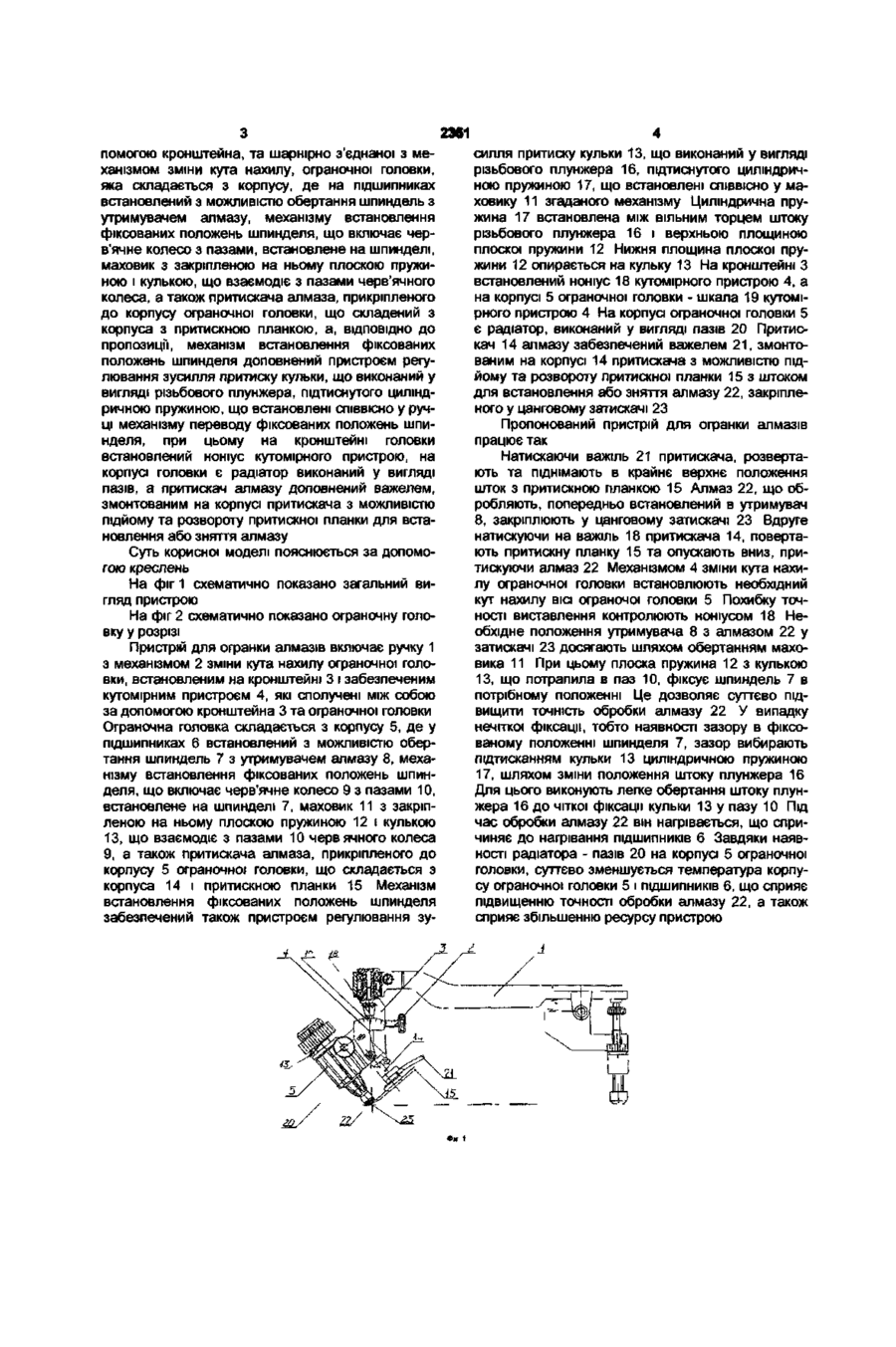

Пристрій для огранювання алмазів, що включає ручку з механізмом зміни кута нахилу ограночноі головки, встановленим на кронштейні і забезпеченим кутомірним пристроєм, які сполучені МІЖ собою за допомогою кронштейна, та шарнірно з'єднаної з механізмом зміни кута нахилу, ограночної головки, яка складається з корпусу, де на підшипниках встановлений з можливістю обертання шпиндель з утримувачем алмазу, механізму встановлення фіксованих положень шпинделя, що включає черв'ячне колесо з пазами, встановлене на шпінделі, маховик з закріпленою на ньому плоскою пружиною і кулькою, що взаємодіє з пазами черв'ячного колеса, а також притискача алмаза, прикріпленого до корпусу ограночної головки, що складається з корпусу і притискної планки, який відрізняється тим, що механізм встановлення фіксованих положень шпинделя доповнений пристроєм регулювання зусилля притиску кульки, що виконаний у вигляді різьбового плунжера, підтиснутого циліндричною пружиною, що встановлені СПІВВІСНО у ручці механізму переводу фіксованих положень шпинделя, при цьому на кронштейні головки встановлений ноніус кутомірного пристрою, на корпусі головки є радіатор, виконаний у вигляді пазів, а притискач алмазу доповнений важелем, змонтованим на корпусі притискача з можливістю підйому та розвороту притискної планки для встановлення або зняття алмазу Пропонована корисна модель відноситься до конструкцій засобів для механічної обробки кристалів, а більш конкретно - до пристроїв для огранки алмазів Найбільш близьким до пропонованої корисної моделі за технічною суттю є пристрій для огранки алмазів, що включає ручку з механізмом зміни кута нахилу ограночної головки, встановленим на кронштейні і забезпеченим кутомірним пристроєм, які сполучені між собою за допомогою кронштейна, та шарнірно з'єднаної з механізмом зміни кута нахилу ограночної головки, яка складається з корпусу, де на підшипниках встановлений з можливістю обертання шпиндель з утримувачем алмазу, механізму встановлення фіксованих положень шпинделя, що включає черв'ячне колесо з пазами, встановлене на шпинделі, маховик з закріпленою на ньому плоскою пружиною і кулькою, що взаємодіє з пазами черв'ячного колеса, а також притискача алмаза, прикріпленого до корпусу ограночної головки, що складається з корпуса і притискної планки [Патент України №2646 С1 на винахід, МПК5 B28D5/02, Опубл 26 12 1994, Бюл №5-1] Під час тривалої роботи пристрою навколо кульки, розташованої у пазу черв'ячного колеса, утворюється зазор, який не вибирається плоскою пружиною Утворення зазору обумовлене зносом деталей що труться, а також наклепом поверхні пазу кулькою, яка має більшу твердість за твердість матеріалу черв'ячного колеса Наявність такого зазору спричиняє до зниження точності обробки алмазів У основу пропонованої корисної моделі поставлено задачу вдосконалення пристрою для огранки алмазів, в якому б була забезпечена підтримка високої точності, якості і продуктивності огранки протягом всього ресурсу пристрою, шляхом доповнення його елементами, направленими, зокрема, на зменшення впливу на точність фіксації шпинделя зносу пазів черв'ячного колеса Поставлена задача вирішується використанням пропонованого пристрою, який як і відомий пристрій для огранки алмазів, включає ручку з механізмом зміни кута нахилу ограночної головки, встановленим на кронштейні і забезпеченим кутомірним пристроєм, які сполучені між собою за до СО CM 2351 помогою кронштейна, та шарнірно з'єднаної з механізмом зміни кута нахилу, ограночної головки, яка складається з корпусу, де на підшипниках встановлений з можливістю обертання шпиндель з утримувачем алмазу, механізму встановлення фіксованих положень шпинделя, що включає черв'ячне колесо з пазами, встановлене на шпинделі, маховик з закріпленою на ньому плоскою пружиною і кулькою, що взаємодіє з пазами черв'ячного колеса, а також притискача алмаза, прикріпленого до корпусу ограночної головки, що складений з корпуса з притискною планкою, а, ВІДПОВІДНО ДО пропозиції, механізм встановлення фіксованих положень шпинделя доповнений пристроєм регулювання зусилля притиску кульки, що виконаний у вигляді різьбового плунжера, пщтиснутого циліндричною пружиною, що встановлені співвісно у ручці механізму переводу фіксованих положень шпинделя, при цьому на кронштейні головки встановлений ноніус кутомірного пристрою, на корпусі головки є радіатор виконаний у вигляді пазів, а притискач алмазу доповнений важелем, змонтованим на корпусі притискача з можливістю підйому та розвороту притискної планки для встановлення або зняття алмазу Суть корисної моделі пояснюється за допомогою креслень На фіг 1 схематично показано загальний вигляд пристрою На фіг 2 схематично показано ограночну головку у розрізі Пристрій для огранки алмазів включає ручку 1 з механізмом 2 зміни кута нахилу ограночної головки, встановленим на кронштейні 3 і забезпеченим кутомірним пристроєм 4, які сполучені між собою за допомогою кронштейна 3 та ограночної головки Ограночна головка складається з корпусу 5, де у підшипниках 6 встановлений з можливістю обертання шпиндель 7 з утримувачем алмазу 8, механізму встановлення фіксованих положень шпинделя, що включає черв'ячне колесо 9 з пазами 10, встановлене на шпинделі 7, маховик 11 з закріпленою на ньому плоскою пружиною 12 і кулькою 13, що взаємодіє з пазами 10 червячного колеса 9, а також притискача алмаза, прикріпленого до корпусу 5 ограночної головки, що складається з корпуса 14 і притискною планки 15 Механізм встановлення фіксованих положень шпинделя забезпечений також пристроєм регулювання зу силля притиску кульки 13, що виконаний у вигляді різьбового плунжера 16, пщтиснутого циліндричною пружиною 17, що встановлені СПІВВІСНО у маховику 11 згаданого механізму Циліндрична пружина 17 встановлена між вільним торцем штоку різьбового плунжера 16 і верхньою площиною плоскої пружини 12 Нижня площина плоскої пружини 12 опирається на кульку 13 На кронштейні З встановлений ноніус 18 кутомірного пристрою 4, а на корпусі 5 ограночної головки - шкала 19 кутомірного пристрою 4 На корпусі ограночної головки 5 є радіатор, виконаний у вигляді пазів 20 Притискач 14 алмазу забезпечений важелем 21, змонтованим на корпусі 14 притискача з можливістю підйому та розвороту притискної планки 15 з штоком для встановлення або зняття алмазу 22, закріпленого у цанговому затискачі 23 Пропонований пристрій для огранки алмазів працює так Натискаючи важіль 21 притискача, розвертають та піднімають в крайнє верхнє положення шток з притискною планкою 15 Алмаз 22, що обробляють, попередньо встановлений в утримувач 8, закріплюють у цанговому затискачі 23 Вдруге натискуючи на важіль 18 притискача 14, повертають притискну планку 15 та опускають вниз, притискуючи алмаз 22 Механізмом 4 зміни кута нахилу ограночної головки встановлюють необхідний кут нахилу ВІСІ ограночої головки 5 Похибку точності виставлення контролюють ноніусом 18 Необхідне положення утримувача 8 з алмазом 22 у затискачі 23 досягають шляхом обертанням маховика 11 При цьому плоска пружина 12 з кулькою 13, що потрапила в паз 10, ф'ксує шпиндель 7 в потрібному положенні Це дозволяє суттєво підвищити точність обробки алмазу 22 У випадку нечіткої фіксації, тобто наявності зазору в фіксованому положенні шпинделя 7, зазор вибирають підтисканням кульки 13 циліндричною пружиною 17, шляхом зміни положення штоку плунжера 16 Для цього виконують легке обертання штоку плунжера 16 до чіткої фіксації кульки 13 у пазу 10 Під час обробки алмазу 22 він нагрівається, що спричиняє до нагрівання ПІДШИПНИКІВ 6 Завдяки наявності радіатора - пазів 20 на корпусі 5 ограночної головки, суттєво зменшується температура корпусу ограночної головки 5 і ПІДШИПНИКІВ 6, що сприяє підвищенню точності обробки алмазу 22, а також сприяє збільшенню ресурсу пристрою 2351 Фіг 2 Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
