Купе пасажирського вагона

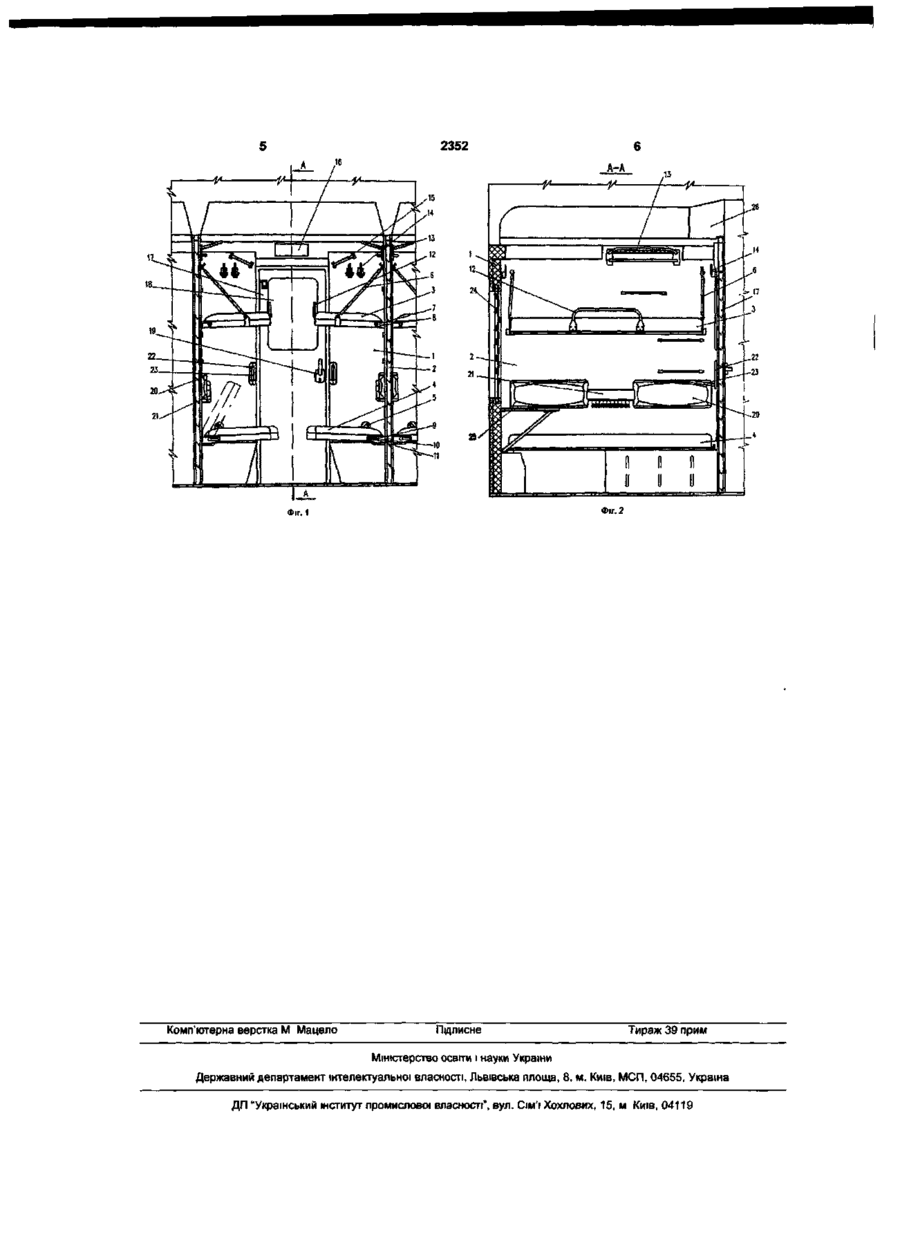

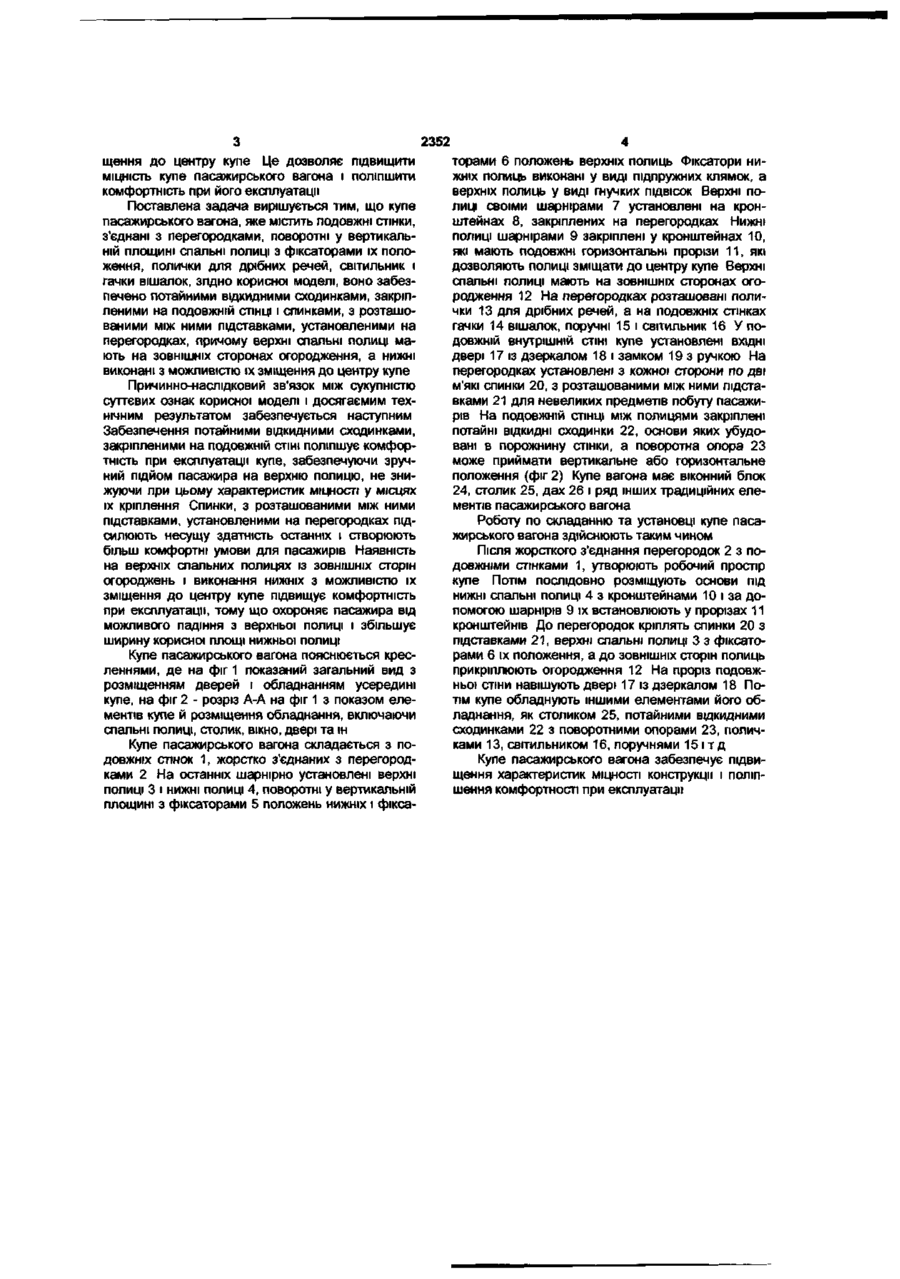

Купе пасажирського вагона, яке містить подовжні стінки, з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки вішалок, яке відрізняється тим, що воно забезпечено потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ І спинками з розташованими між ними підставками, установленими на перегородках, причому верхні спальні полиці мають на ЗОВНІШНІХ сторонах огородження, а нижні виконані з можливістю їх зміщення до центру купе Корисна модель відноситься до залізничного транспорту, а конкретно до обладнання купе пасажирського вагона Відомо купе пасажирського вагона з опису по авторському свідоцтву СРСР «Перегородка для купе спальных вагонов», №1044177, МКВ B61D1/00, 1983, яке містить полиці для лежання, перегородки, які утворюють купе, карнизи з захисними шторами, стулки перегородок і шафи для одягу, а також рейкові карнизи у шафахумивальників Однак, таке виконання не забезпечує надійної МІЦНОСТІ несущих конструкцій купе і комфортних умов при експлуатації Відомо «Купе вагона» по авторському свідоцтву СРСР №1676891, МКВ B61D31/00, 1991 Це технічне рішення прийняте за найближчий аналог (прототип) Копія прототипу додається Купе вагона, по прототипу, містить подовжні стінки з несущими стійками, з'єднані з перегородками, на яких закріплені горизонтальний стрижень для навішення одягу і поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки внутрішніх вішалок, при цьому купе забезпечено жорстко прикріпленими до перегородок закритими зовні стулками декількох кожухів, які мають горизонтальні верхні і нижні порожнини Ознаками прототипу, збігаючими з суттєвими ознаками заявляємої корисної моделі є подовжні стінки, які з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксатора ми їх положення, полички для дрібних речей, світильник і гачки вішалок Недоліком купе пасажирського вагона, по прототипу, є низька МІЦНІСТЬ несущих конструкцій і недостатня комфортність при експлуатації Це пояснюється тим, що в прототипі є багато елементів, які послабляють характеристики МІЦНОСТІ споруди, наприклад горизонтальні кожухи, які виконані з вирізами для розміщення внутрішнього устаткування з упорами для запобігання удару полиці об перегородку, що, у свою чергу, ускладнює конструкцію Стінки З перегородками з'єднані за допомогою тільки гвинтів без обрамлених покрить, що також негативно визначається на МІЦНОСТІ купе в цілому, яке випробує динамічні навантаження Недостатня комфортність при експлуатації пояснюється тим, що для підйому людини на верхні полиці потрібні спеціальні сходи, а розташування СВІТИЛЬНИКІВ у вирізах кожухів ускладнює їх використання Незручності для пасажирів, які перебувають на полках створюються і тим, що кожухи розміщені в просторі між спальними полицями До основи корисної моделі поставлена задача удосконалити купе пасажирського вагона шляхом удосконалення його конструкції за рахунок того, що воно забезпечено потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ І спинками, з розташованими між ними підставками, установленими на перегородках, причому верхні спальні полиці мають на ЗОВНІШНІХ сторонах огородження, а нижні виконані з можливістю їх змі CM ю со CM 2352 щення до центру купе Це дозволяє підвищити МІЦНІСТЬ купе пасажирського вагона і поліпшити комфортність при його експлуатації Поставлена задача вирішується тим, що купе пасажирського вагона, яке містить подовжні стінки, з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки вішалок, згідно корисної моделі, воно забезпечено потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ і спинками, з розташованими між ними підставками, установленими на перегородках, причому верхні спальні полиці мають на ЗОВНІШНІХ сторонах огородження, а нижні виконані з можливістю їх зміщення до центру купе Причинно-наслщковий зв'язок між сукупністю суттєвих ознак корисної моделі і досягаємим технічним результатом забезпечується наступним Забезпечення потайними відкидними сходинками, закріпленими на подовжній СТІНІ поліпшує комфортність при експлуатації купе, забезпечуючи зручний підйом пасажира на верхню полицю, не знижуючи при цьому характеристик МІЦНОСТІ у місцях їх кріплення Спинки, з розташованими між ними підставками, установленими на перегородках підсилюють несущу здатність останніх і створюють більш комфортні умови для пасажирів Наявність на верхніх спальних полицях із ЗОВНІШНІХ сторін огороджень і виконання нижніх з можливістю їх зміщення до центру купе підвищує комфортність при експлуатації, тому що охороняє пасажира від можливого падіння з верхньої полиці і збільшує ширину корисної площі нижньої полиці Купе пасажирського вагона пояснюється кресленнями, де на фіг 1 показаний загальний вид з розміщенням дверей і обладнанням усередині купе, на фіг 2 - розріз А-А на фіг 1 з показом елементів купе й розміщення обладнання, включаючи спальні полиці, столик, вікно, двері та ін Купе пасажирського вагона складається з подовжніх стінок 1, жорстко з'єднаних з перегородками 2 На останніх шарнірно установлені верхні полиці 3 і нижні полиці 4, поворотні у вертикальній площині з фіксаторами 5 положень нижніх і фікса торами 6 положень верхніх полиць Фіксатори нижніх полиць виконані у виді підпружних клямок, а верхніх полиць у виді гнучких ПІДВІСОК Верхні полиці своїми шарнірами 7 установлені на кронштейнах 8, закріплених на перегородках Нижні полиці шарнірами 9 закріплені у кронштейнах 10, які мають подовжні горизонтальні прорізи 11, які дозволяють полиці зміщати до центру купе Верхні спальні полиці мають на ЗОВНІШНІХ сторонах огородження 12 На перегородках розташовані полички 13 для дрібних речей, а на подовжніх стінках гачки 14 вішалок, поручні 15 і світильник 16 У подовжній внутрішній СТІНІ купе установлені ВХІДНІ двері 17 із дзеркалом 18 і замком 19 з ручкою На перегородках установлені з кожної сторони по дві м'які СПИНКИ 20, з розташованими між ними підставками 21 для невеликих предметів побуту пасажирів На подовжній СТІНЦІ між полицями закріплені потайні ВІДКИДНІ сходинки 22, основи яких убудовані в порожнину стінки, а поворотна опора 23 може приймати вертикальне або горизонтальне положення (фіг 2) Купе вагона має віконний блок 24, столик 25, дах 26 і ряд інших традиційних елементів пасажирського вагона Роботу по складанню та установці купе пасажирського вагона здійснюють таким чином Після жорсткого з'єднання перегородок 2 з подовжніми стінками 1, утворюють робочий простір купе Потім ПОСЛІДОВНО розміщують основи під нижні спальні полиці 4 з кронштейнами 10 і за допомогою шарнірів 9 їх встановлюють у прорізах 11 кронштейнів До перегородок кріплять спинки 20 з підставками 21, верхні спальні полиці 3 з фіксаторами 6 їх положення, а до ЗОВНІШНІХ сторін полиць прикріплюють огородження 12 На проріз подовжньої стіни навішують двері 17 із дзеркалом 18 Потім купе обладнують іншими елементами його обладнання, як столиком 25, потайними відкидними сходинками 22 з поворотними опорами 23, поличками 13, світильником 16, поручнями 15 і т д Купе пасажирського вагона забезпечує підвищення характеристик МІЦНОСТІ конструкції і поліпшення комфортності при експлуатації 2352 A-A Фіг. 2 Комп'ютерна верстка М Мацело Пщписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м Київ, 04119
