Модуль для кодового замка

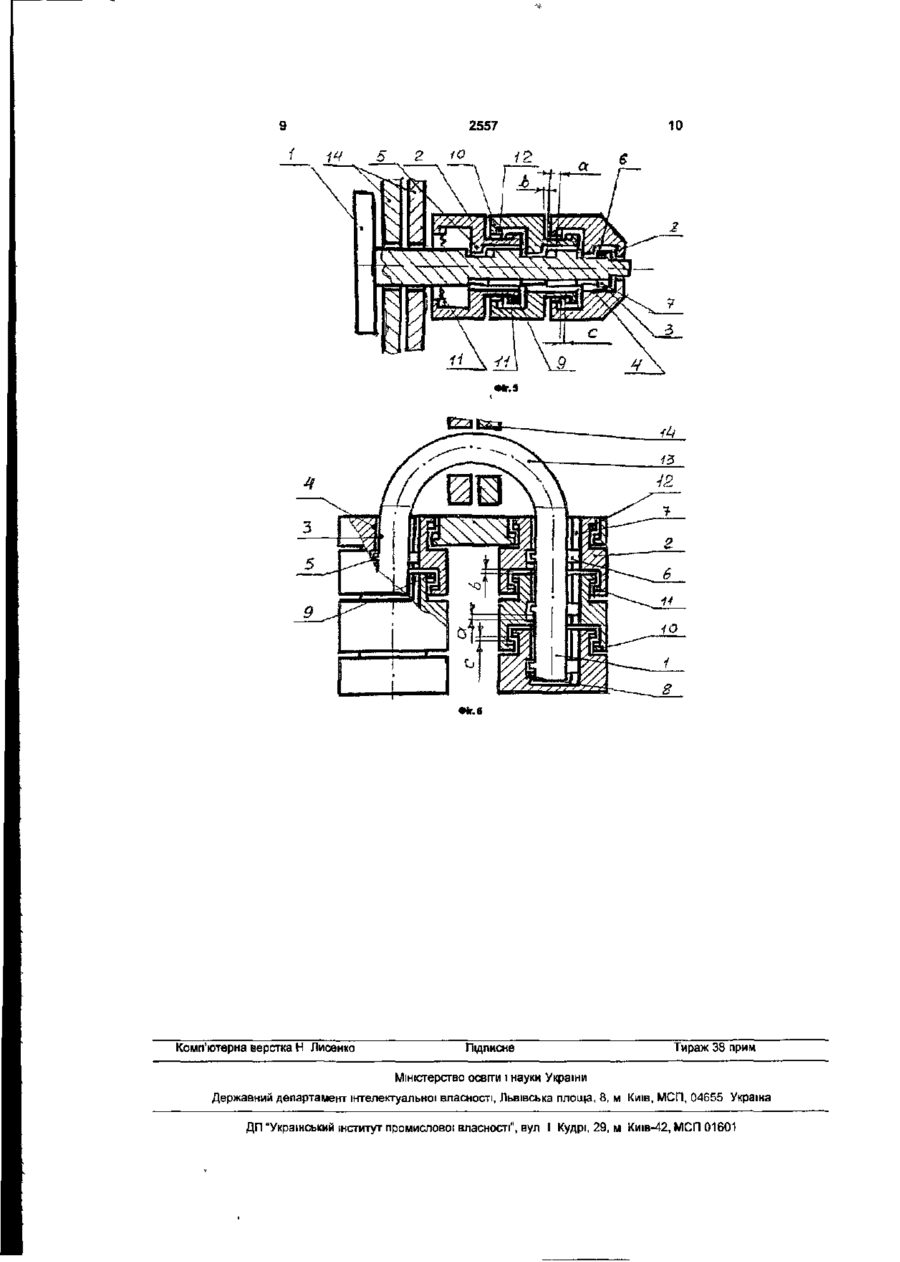

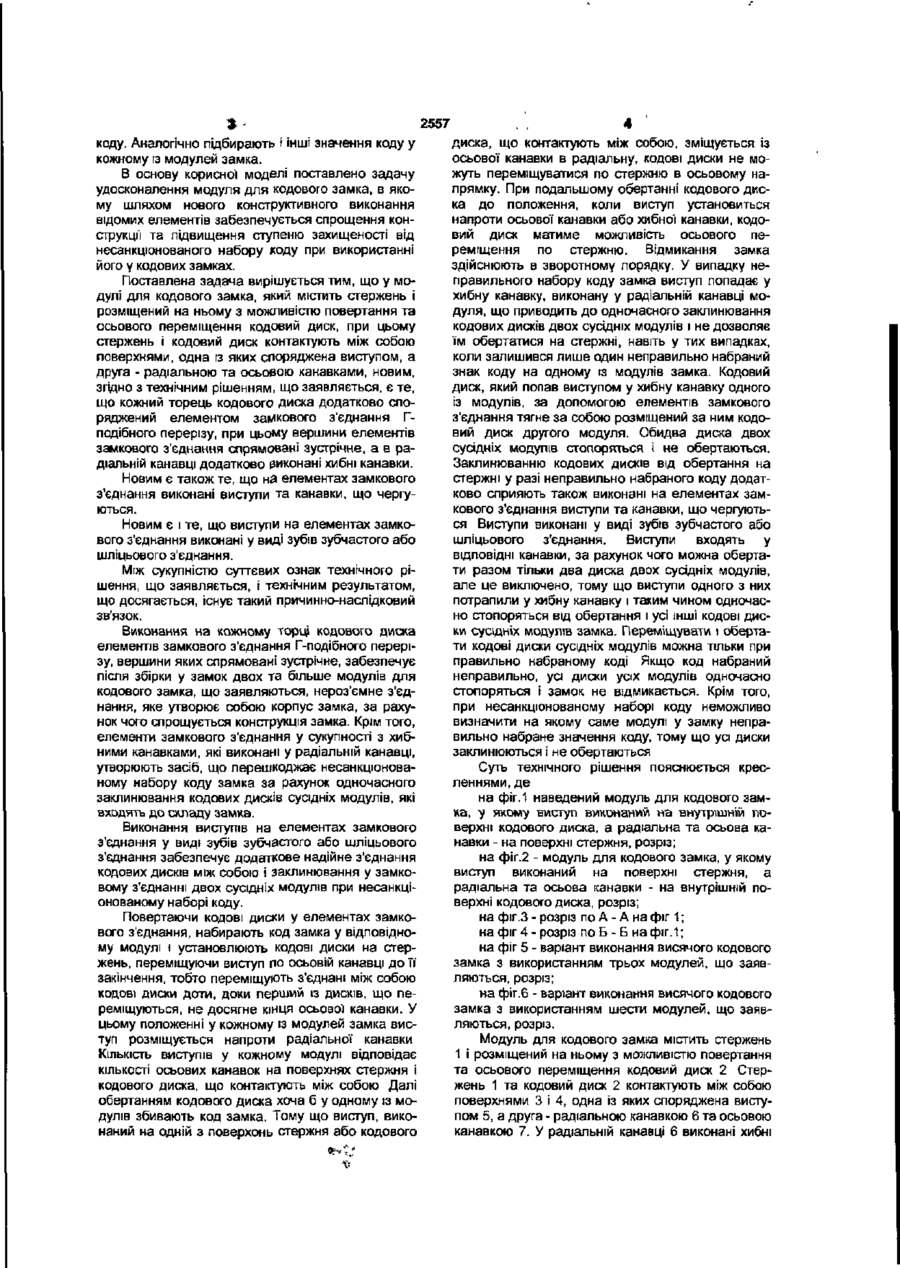

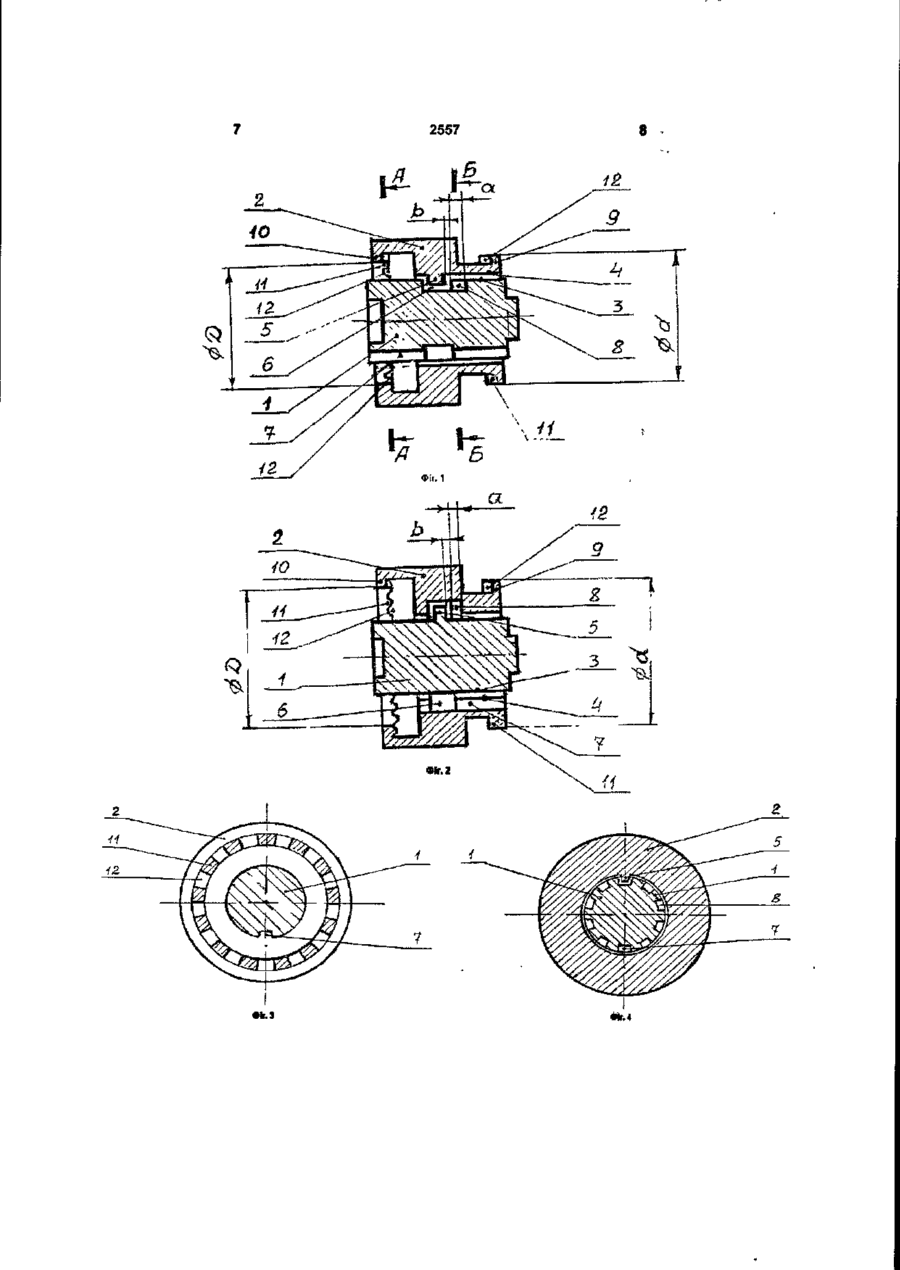

1 Модуль для кодового замка, який містить стержень і розміщений на ньому з можливістю повертання та осьового переміщення кодовий диск, при цьому стержень і кодовий диск контактують між собою поверхнями, одна із яких споряджена виступом, а друга - радіальною та осьовою канавками, який відрізняється тим, що кожний торець кодового диска додатково споряджений елементом замкового з'єднання Г-подібного перерізу, при цьому вершини елементів замкового з'єднання спрямовані зустрічно, а в радіальній канавці додатково виконані несправжні канавки 2 Модуль для кодового замка за п 1 який відрізняється тим, що на елементах замкового з'єднання виконані виступи та канавки, що чергуються 3 Модуль для кодового замка за п 2, який відрізняється тим, що виступи на елементах замкового з'єднання виконані у вигляді зубів зубчастого або шліцьового з'єднання Корисна модель відноситься до кодових запірних пристроїв і може бути використана у висячих, урізних накладних та вбудованих замках Відомий модуль для кодового замка (див а с СРСР №1218040 від 02 11 83, олубл 15 03 86, М Кл3 Е05В37/02), який містить стержень і розміщений на ньому з можливістю повертання та осьового переміщення кодовий диск, при цьому стержень і кодовий диск контактують між собою поверхнями, одна із яких споряджена виступом, а друга - радіальною та осьовою канавками Стержень підпружинений, має обмежувальні упори і установлений у кронштейнах На стержні установлена втулка, яка жорстко зв'язана з суаднім кодовим диском і має прорізи. Відомий модуль для кодового замка обумовлює складну конструкцію та недостатній ступінь захищеності від несанкціонованого набору коду при використанні його у кодових замках Це пояснюється тим, що він потребує при його виготовленні використання кронштейна, а при виробництві замка з використанням таких модулів необхідний корпус для розміщення модулів Код замка, у якому використовуються такі модулі, при несанкціонованому наборі коду підбирається шляхом прикладання зусилля підтиснення стержня до кодового диска у напрямку знімання його і одночасного провертання його на стержні до попадання виступу в осьову канавку Це положення відповідає одному із значень коду Аналогічно підбирають і ІНШІ значення коду у кожному із модулей замка Найбільш близьким за технічною суттю та технічним результатом, що досягається до технічного рішення, що заявляється, є модуль для кодового замка (див а с СРСР №1684448 від 13 09 89, опубл 15 10 91 М кл4 Е05В37/02), який містить стержень і розміщений на ньому з можливістю повертання та осьового переміщення кодовий диск, при цьому стержень і кодовий диск контактують між собою поверхнями, одна із яких споряджена виступом, а друга - радіальною та осьовою канавками При виробництві замка з використанням таких модулів їх розміщують у корпусі Відомий модуль для кодового замка обумовлює складну конструкцію та недостатній ступінь захищеності від несанкціонованого набору коду при використанні його у кодових замках Це пояснюється тим, що при виробництві замка кодові диски не з'єднуються між собою, що потребує використання корпуса для розміщення модулів у замку Код замка, у якому використовуються такі модулі, при несанкціонованому наборі коду підбирається шляхом прикладання зусилля підтиснення стержня до кодового диска у напрямку знімання його і одночасного провертання його на стержні до попадання виступу в осьову канавку і відчуття зниження зусилля Це положення відповідає одному із значень ю CM г коду. Аналогічно підбирають і інші значення коду у кожному із модулей замка. В основу корисної моделі поставлено задачу удосконалення модуля для кодового замка, в якому шляхом нового конструктивного виконання відомих елементів забезпечується спрощення конструкції та підвищення ступеню захищеності від несанкціонованого набору коду при використанні його у кодових замках. Поставлена задача вирішується тим, що у модулі для кодового замка, який містить стержень і розміщений на ньому з можливістю повертання та осьового переміщення кодовий диск, при цьому стержень і кодовий диск контактують між собою поверхнями, одна із яких споряджена виступом, а друга - радіальною та осьоеою канавками, новим, згідно з технічним рішенням, що заявляється, є те, що кожний торець кодового диска додатково споряджений елементом замкового з'єднання ґподібного перерізу, при цьому вершини елементів замкового з'єднання спрямовані зустрічне, а в радіальній канавці додатково виконані хибні канавки. Новим є також те, що на елементах замкового з'єднання виконані виступи та канавки, що чергуються. Новим є і те, що виступи на елементах замкового з'єднання виконані у виді зубів зубчастого або шліцьового з'єднання. Між сукупністю суттєвих ознак технічного рішення, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Виконання на кожному торці кодового диска елементів замкового з'єднання Г-подІбного перерізу, вершини яких спрямовані зустрічне, забезпечує після збірки у замок двох та більше модулів для кодового замка, що заявляються, нероз'ємне з'єднання, яке утворює собою корпус замка, за рахунок чого спрощується конструкція замка. Крім того, елементи замкового з'єднання у сукупності з хибними канавками, які виконані у радіальній канавці, утворюють засіб, що перешкоджає несанкціонованому набору коду замка за рахунок одночасного заклинювання кодових дисків сусідніх модулів, які входять до складу замка. Виконання виступів на елементах замкового з'єднання у виді зубів зубчастого або шліцьового з'єднання забезпечує додаткове надійне з'єднання кодових дисків між собою і заклинювання у замковому з'єднанні двох сусідніх модулів при несанкціонованому наборі коду. Повертаючи кодові диски у елементах замкового з'єднання, набирають код замка у відповідному модулі і установлюють кодові диски на стержень, переміщуючи виступ по осьовій канавці до її закінчення, тобто переміщують з'єднані між собою кодові диски доти, доки перший із дисків, що переміщуються, не досягне кінця осьової канавки. У цьому положенні у кожному із модулей замка виступ розміщується напроти радіальної канавки КІЛЬКІСТЬ виступів у кожному модулі відповідає кількості осьових канавок на поверхнях стержня і кодового диска, що контактують між собою Далі обертанням кодового диска хоча б у одному із модулів збивають код замка. Тому що виступ, виконаний на одній з поверхонь стержня або кодового 2557 . , 4 диска, що контактують між собою, зміщується із осьової канавки в радіальну, кодові диски не можуть переміщуватися по стержню в осьовому напрямку. При подальшому обертанні кодового диска до положення, коли виступ установиться напроти осьової канавки або хибної канавки, кодовий диск матиме можливість осьового переміщення по стержню. Відмикання замка здійснюють в зворотному порядку. У випадку неправильного набору коду замка виступ попадає у хибну канавку, виконану у радіальній канавці модуля, що приводить до одночасного заклинювання кодових дисків двох сусідніх модулів і не дозволяє їм обертатися на стержні, навіть у тих випадках, коли залишився лише один неправильно набраний знак коду на одному із модулів замка. Кодовий диск, який попав виступом у хибну канавку одного із модулів, за допомогою елементів замкового з'єднання тягне за собою розміщений за ним кодовий диск другого модуля. Обидва диска двох сусідніх модулів стопоряться і не обертаються. Заклинюванню кодових дисків від обертання на стержні у разі неправильно набраного коду додатково сприяють також виконані на елементах замкового з'єднання виступи та канавки, що чергуються Виступи виконані у виді зубів зубчастого або шліцьового з'єднання. Виступи входять у відповідні канавки, за рахунок чого можна обертати разом тільки два диска двох сусідніх модулів, але це виключено, тому що виступи одного з них потрапили у хибну канавку і таким чином одночасно стопоряться від обертання і усі інші кодові диски сусідніх модулів замка. Переміщувати і обертати кодові диски сусідніх модулів можна тільки при правильно набраному коді Якщо код набраний неправильно, уа диски усіх модулів одночасно стопоряться і замок не відмикається. Крім того, при несанкціонованому наборі коду неможливо визначити на якому саме модулі у замку неправильно набране значення коду, тому що усі диски заклинюються і не обертаються Суть технічного рішення пояснюється кресленнями, де на фіг. 1 наведений модуль для кодового замка, у якому виступ виконаний на внутрішній поверхні кодового диска, а радіальна та осьова канавки - на поверхні стержня, розріз; на фіг.2 - модуль для кодового замка, у якому виступ виконаний на поверхні стержня, а радіальна та осьова канавки - на внутрішній поверхні кодового диска, розріз; на фіг.З - розріз по А - А на фіг 1; на фіг 4 - розріз по Б - Б на фіг.1; на фіг 5 - варіант виконання висячого кодового замка з використанням трьох модулей, що заявляються, розріз; на фіг.6 - варіант виконання висячого кодового замка з використанням шести модулей, що заявляються, розріз. Модуль для кодового замка містить стержень 1і розміщений на ньому з можливістю повертання та осьового переміщення кодовий диск 2 Стержень 1 та кодовий диск 2 контактують між собою поверхнями 3 і 4, одна із яких споряджена виступом 5, а друга - радіальною канавкою 6 та осьовою канавкою 7. У радіальній канавці 6 виконані хибні 2557 канавки 8. На кожному торці кодового диска виконані елементи 9 і 10 замкового з'єднання Гподібного переріза, вершини яких спрямовані зустрічне. При цьому вершина елемента 9 замкового з'єднання спрямована від осі обертання кодового диска 2, а вершина елемента 10 замкового з'єднання спрямована до осі обертання кодового диска 2. На елементах 9 і 10 замкового з'єднання виконані виступи 11, та канавки 12, що чергуються. Виступи 11 на елементах 9 і 10 замкового з'єднання виконані у виді зубів зубчастого або шліцьового з'єднання. Дужка 13 висячого кодового замка, виконаного з використанням модулів для кодового замка, що заявляються, навішується на петлі 14 двері (на кресленнях не наведена). Глибина хибних канавок 8 позначена літерою "а". Зазор між поверхнею радіальної канавки 6 та виступом 5 позначений літерою "Ь". Зазор між елементами 9 і 10 замкового з'єднання після збірки кодового замка позначений літерою "с". Літерами "d" і "D" позначені діаметри вершин елементів 9 і 10 замкового з'єднання Г-подібного переріза. Модуль, що заявляється, використовують у кодовому замку таким чином. Два кодових диска 2 двох сусідніх модулів з'єднують між собою елементами 9 і 10 замкового з'єднання, наприклад, нагріванням елемента 10 та охолоджуванням елемента 9. За рахунок температурного розширення матеріалу кодових дисків 2 між діаметрами "d" і "D" утворюється зазор, який дозволяє вставити елемент 9 замкового з'єднання одного кодового диска 2 в елемент 10 замкового з'єднання другого кодового диска 2 двох сусідніх модулів. Після вирівнювання температур обох елементів 9 І 10 замкового з'єднання сусідніх модулів їх діаметр "d" стає більшим, ніж діаметр "D", і вони утворюють між собою нероз'ємне з'єднання, яке виконує одночасно функцію корпуса замка. Кількість модулів, які з'єднують між собою залежить від того, скільки знаків коду необхідно мати на кодовому замку. На зовнішню поверхню кодових дисків 2 наносять кодові мітки. Стержні 1 сусідніх модулів для кодового замка з'єднують між собою зварюванням, паянням або за допомогою різьбового з'єднання. Крім того, стержень 1 може бути виготовлений як одна деталь, у якій на поверхні 3 виконані виступи 5 або радіальні канавки 6, кількість яких відповідає КІЛЬКОСТІ КОДОВИХ ДИСКІВ 2. Наприклад, у кодовому замку, який наведений на фіг.5, стержень 1 виконаний цільним з трьома радіальними канавками 6 на поверхні 3 у відповідності до трьох модулів замка. На фіг. 6 наведений висячий замок, у якого до кожного кінця дужки 13 приварені два цільних стержня 1. На стержнях 1 виконано по три радіальні канавки, в розміщені на відстані, яка відповідає трьом модулям. Модуль для кодового замка працює таким чином. Повертаючи кодові диски 2 у елементах 9 і 10 замкового з'єднання сусідніх модулів, набирають код замка і установлюють з'єднані між собою кодові диски 2 на стержень 1, переміщуючи виступ 5 по осьовій канавці 7, виконаній на відповідній поверхні 3 стержня 1 або 4 кодового диска 2 у кожному модулі. Далі обертанням кодових дисків 2 у двох або більше модулях збивають код замка. Відмикання замка здійснюють в зворотному порядку. У випадку неправильного набору коду замка виступ 5 попадає у хибну канавку 8 принаймні одного із модулів і заклинює кодові диски 2 не менше ніж двох сусідніх модулів, не дозволяючи їм обертатися на стержні 1, навіть у тих випадках, коли залишився лише один неправильно набраний знак коду на одному із модулів замка. За рахунок того, що глибина "а" хибної' канавки 8 більша, ніж сума зазорів "Ь" та "с", кодовий диск 2, який попав виступом у хибну канавку 8, за допомогою елементів 9 і 10 замкового з'єднання тягне за собою розміщений за ним кодовий диск 2 і обидва диска 2 одночасно стопоряться і не обертаються на стержні 1. Заклинюванню кодових дисків 2 від обертання на стержні 1 у разі неправильно набраного коду додатково сприяють також виконані на взаємодіючих поверхнях елементів 9 І 10 замкового з'єднання виступи 11, виконані у виді зубів зубчастого або шліцьового з'єднання та канавки 12, що чергуються. Виступи 11 входять у відповідні канавки 12, за рахунок чого можна обертати одночасно тільки два кодових диска 2 сусідніх модулів, але це виключено, тому що виступ 5 одного з них, виконаний на поверхні 3 або 4, потрапив у хибну канавку 8, виконану на поверхні 4 або 3, і таким чином стопоряться від обертання і усі інші кодові диски усіх модулів замка. Переміщувати і обертати кодові диски 2 можна тільки при правильно набраному коді у кожному модулі замка. Якщо код набраний неправильно, усі диски 2 одночасно стопоряться і замок не відмикається. Крім того, при несанкціонованому наборі коду неможливо визначити на якому саме модулі неправильно набране значення коду. Використання технічного рішення, що заявляється, дає можливість спростити конструкцію кодових замків, тому що виключається потреба виготовляти корпус замка. При цьому підвищується захист кодових замків від несанкціонованого набору коду замка за рахунок одночасного заклинювання кодових дисків 2 сусідніх модулів, що виключає їх обертання на стержні 1 при подальшому наборі коду замка. 2557 «tr.4 10 •Іг.в Комп'ютерна верстка Н Лисенко Підписне Тираж 38 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655 Україна ДП "Український інститут промислової власності", вул І Кудрі, 29, м Киів-42, МСП 01601
