Спосіб повторного використання плит ковзного замка, плита до цього замка і ковзний замок

Номер патенту: 52593

Опубліковано: 15.01.2003

Автори: Рішар Франсуа-Ноель, Анс Ерік

Завантажити PDF файл.

Формула / Реферат

1. Способ повторного использования плит скользящего затвора металлургической емкости, включающий установку в верхнюю и нижнюю выемки затвора комплекта из двух огнеупорных плит, новой и уже использованной один раз плиты, каждую из которых размещают в выемке гранью, являющейся опорной поверхностью с возможностью взаимодействия с другой плитой гранью, являющейся ее скользящей поверхностью, отличающийся тем, что при замене плит новую плиту устанавливают в верхней или нижней загрузочной выемке, остающейся одной и той же при загрузке каждой новой плиты, а использованную один раз плиту устанавливают в другой выемке, являющейся повторно используемой выемкой.

2. Способ по п. 1, отличающийся тем, что использованную один раз плиту устанавливают в повторно используемую выемку таким образом, чтобы ее поверхность, которая при первом использовании являлась рабочей поверхностью, становилась скользящей поверхностью.

3. Способ по п. 1 или 2, отличающийся тем, что новую плиту используют в качестве нижней плиты.

4. Способ по п. 1 или 2, отличающийся тем, что новую плиту используют в качестве верхней плиты.

5. Огнеупорная плита скользящего затвора металлургической емкости, имеющего выемку для верхней плиты и выемку для нижней плиты, отличающаяся тем, что она снабжена ориентирующим средством, обеспечивающим установку плиты только в одной позиции в верхней выемке и только в одной позиции в нижней выемке для использования опорной ее поверхности в качестве скользящей поверхности при переводе ее из одной позиции в другую.

6. Плита по п. 5, отличающаяся тем, что ориентирующее средство выполнено в виде срезанной панели.

7. Плита по пп. 5 или 6, отличающаяся тем, что она снабжена средством для предотвращения ее установки более одного раза в одной из выемок скользящего затвора, не предотвращая ее установки в другой выемке.

8. Плита по п. 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде элемента, выдвигающегося под воздействием явления, вызванного разливкой расплавленного металла, например температуры или термического расширения.

9. Плита по п. 8, отличающаяся тем, что выдвигающийся элемент выполнен из материала с памятью формы, способного возобновлять первоначальную форму после доведения его до определенной температуры.

10. Плита по п. 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде установленного в плите подвижного элемента с механической блокировкой, снимаемой в процессе введения новой плиты в выемку новых плит, вызывающего выход подвижного элемента на поверхность плиты.

11. Плита по п. 10, отличающаяся тем, что средство представляет собой пробку и зажим, удерживающий пробку в гнезде и выталкиваемый при помещении новой плиты в выемку в первый раз для выдвижения пробки из гнезда.

12. Плита по п. 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде деформируемого элемента, который деформируется после первоначального размещения плит в указанной выемке, причем вторая выемка выполнена с возможностью приема деформируемого элемента после его деформации.

13. Плита по п. 12, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде язычка, свернутого после первоначального помещения плиты в выемку затвора, при этом во второй выемке выполнено гнездо для приема язычка после его свертывания.

14. Плита по любому из пп. 5 - 13, отличающаяся тем, что она окружена кольцом.

15. Плита по п. 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде шпонки, устанавливаемой в двух позициях с переходом из одной позиции в другую посредством термического или механического воздействия или посредством материала с памятью формы, причем первая позиция предназначена для предотвращения установки плиты в выемке для новых плит.

16. Плита по любому из пп. 5 - 16, отличающаяся тем, что она имеет два разливочных отверстия.

17. Скользящий затвор для металлургической емкости, имеющий верхнюю и нижнюю выемки для установки верхней плиты и нижней плиты, отличающийся тем, что выемки имеют форму, позволяющую осуществлять установку верхней и нижней плит, оборудованных ориентирующими средствами, только в одной позиции.

18. Скользящий затвор для металлургической емкости, имеющий верхнюю и нижнюю выемки для установки верхней плиты и нижней плиты, отличающийся тем, что одна из выемок имеет средство, обеспечивающее установку повторно используемой плиты, оборудованной средством предотвращения ее установки более одного раза.

Текст

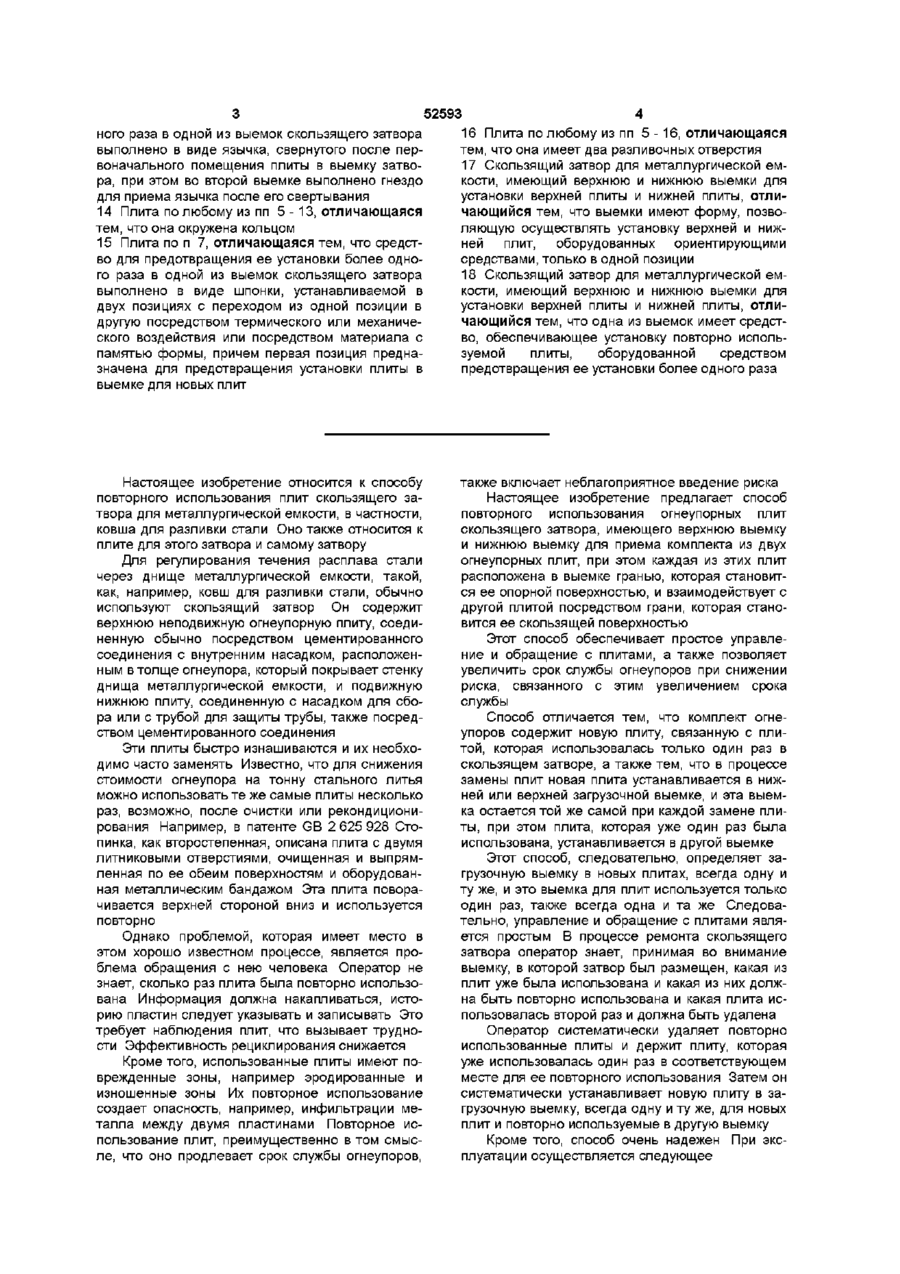

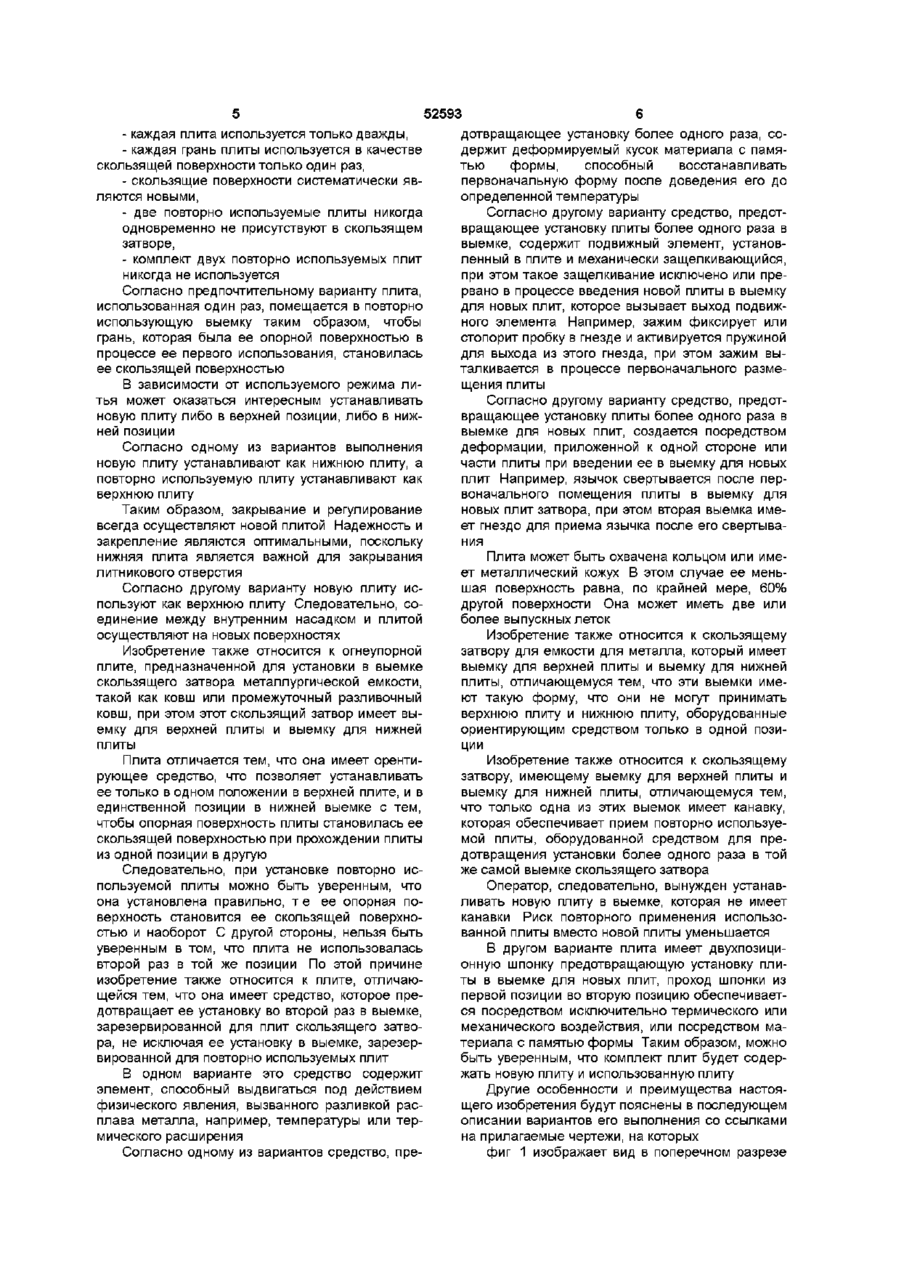

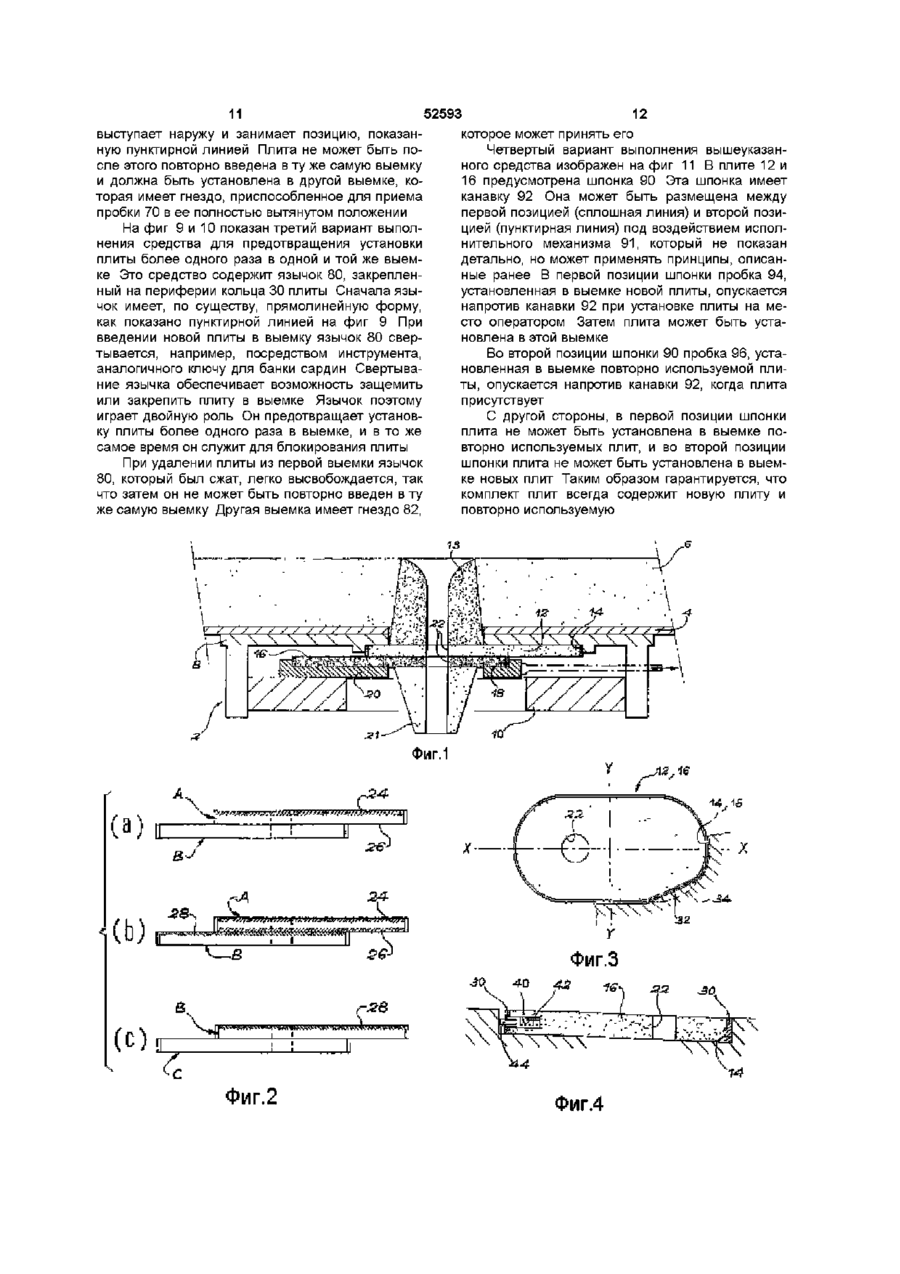

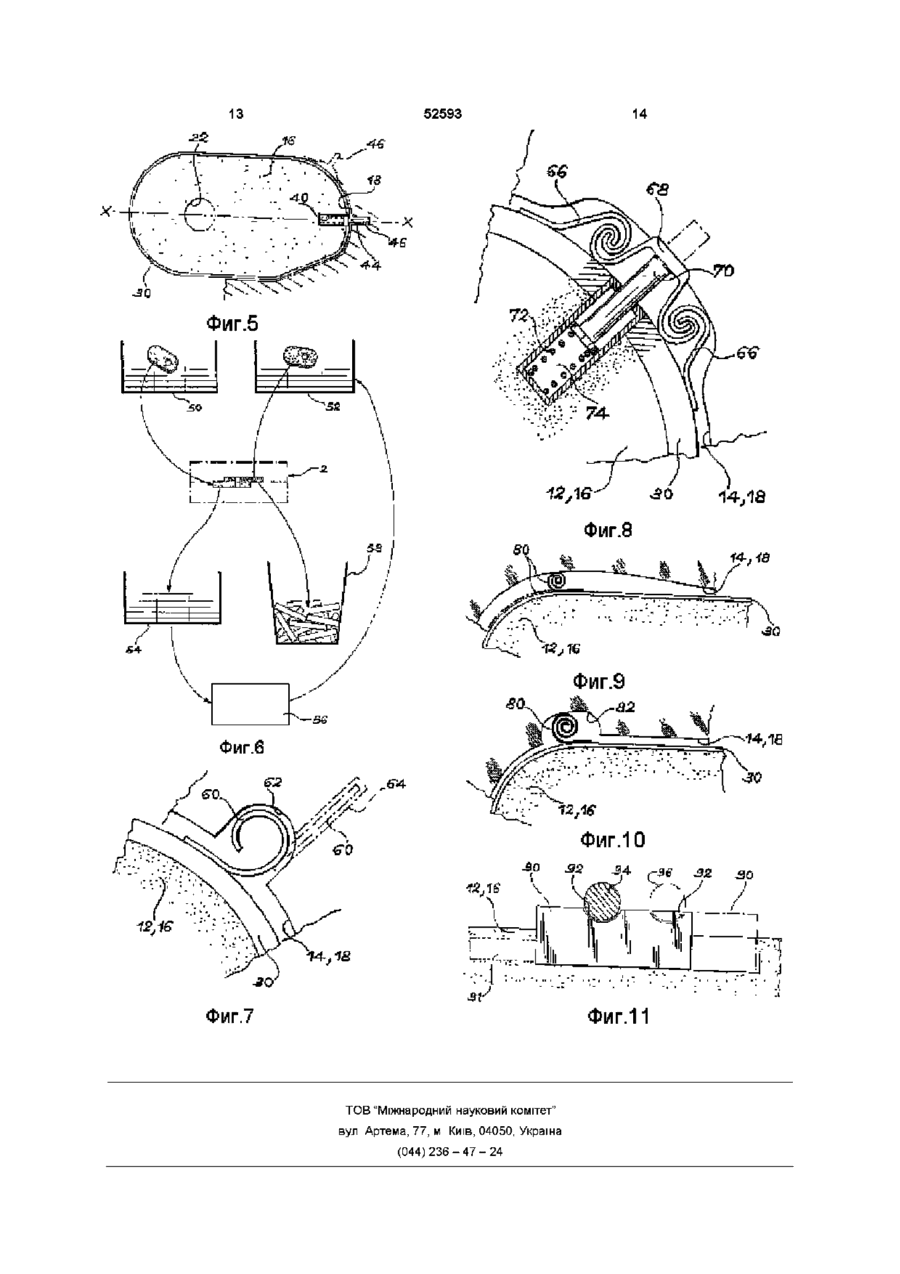

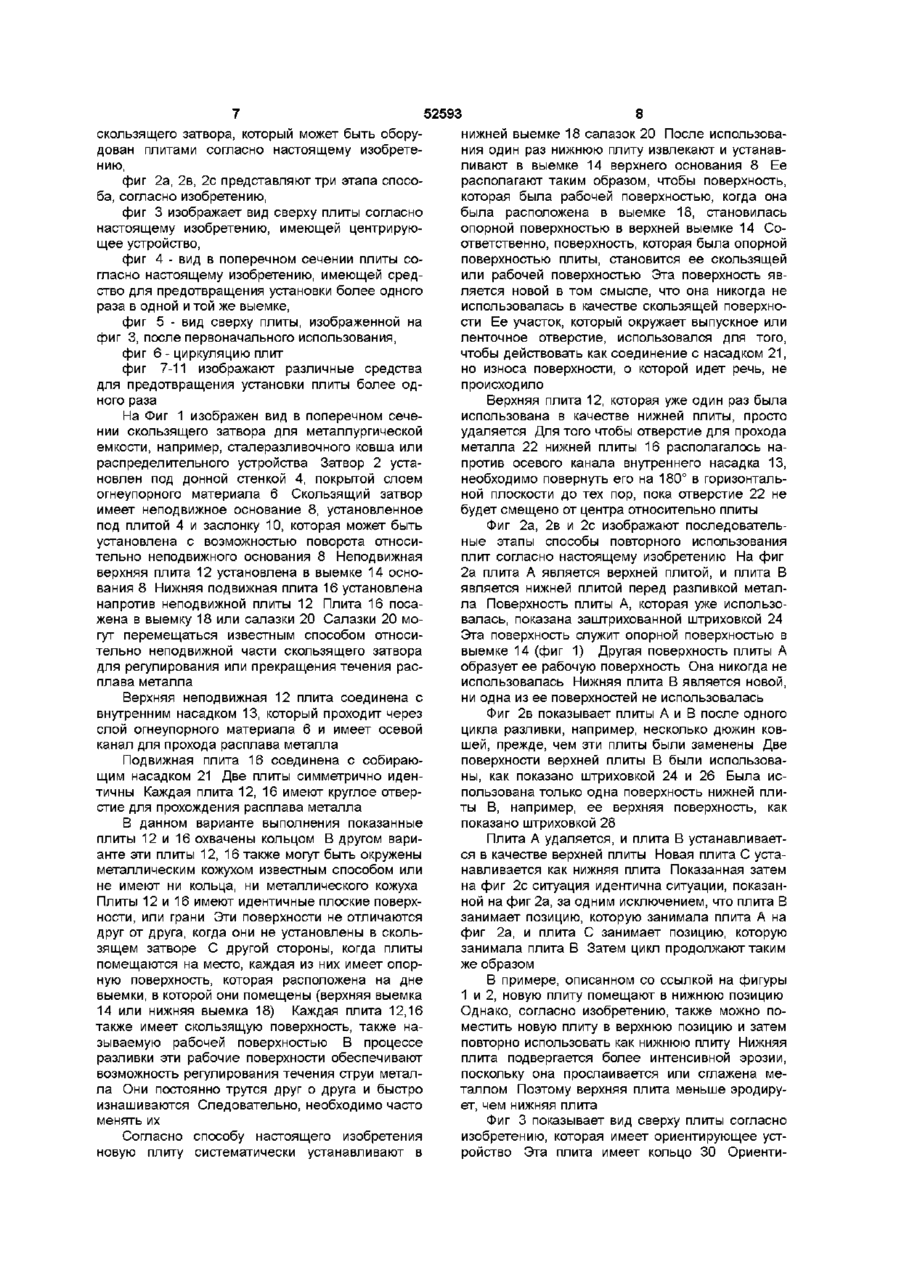

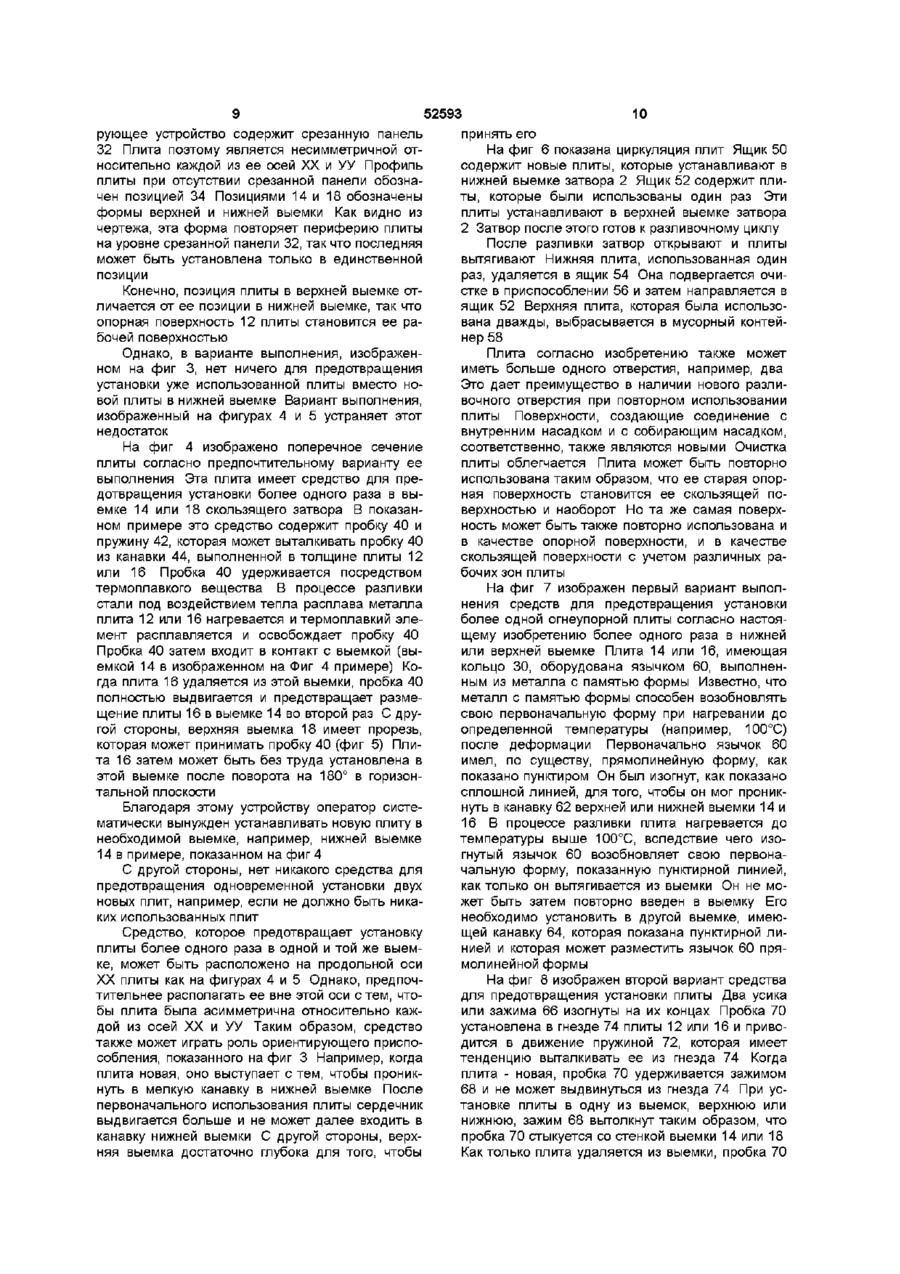

1 Способ повторного использования плит скользящего затвора металлургической емкости, включающий установку в верхнюю и нижнюю выемки затвора комплекта из двух огнеупорных плит, новой и уже использованной один раз плиты, каждую из которых размещают в выемке гранью, являющейся опорной поверхностью с возможностью взаимодействия с другой плитой гранью, являющейся ее скользящей поверхностью, отличающийся тем, что при замене плит новую плиту устанавливают в верхней или нижней загрузочной выемке, остающейся одной и той же при загрузке каждой новой плиты, а использованную один раз плиту устанавливают в другой выемке, являющейся повторно используемой выемкой 2 Способ по п 1, отличающийся тем, что использованную один раз плиту устанавливают в повторно используемую выемку таким образом, чтобы ее поверхность, которая при первом использовании являлась рабочей поверхностью, становилась скользящей поверхностью 3 Способ по п 1 или 2, отличающийся тем, что новую плиту используют в качестве нижней плиты 4 Способ по п 1 или 2, отличающийся тем, что новую плиту используют в качестве верхней плиты 5 Огнеупорная плита скользящего затвора металлургической емкости, имеющего выемку для верхней плиты и выемку для нижней плиты, отличающаяся тем, что она снабжена ориентирующим средством, обеспечивающим установку плиты только в одной позиции в верхней выемке и только в одной позиции в нижней выемке для исполь зования опорной ее поверхности в качестве скользящей поверхности при переводе ее из одной позиции в другую 6 Плита по п 5, отличающаяся тем, что ориентирующее средство выполнено в виде срезанной панели 7 Плита по пп 5 или 6, отличающаяся тем, что она снабжена средством для предотвращения ее установки более одного раза в одной из выемок скользящего затвора, не предотвращая ее установки в другой выемке 8 Плита по п 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде элемента, выдвигающегося под воздействием явления, вызванного разливкой расплавленного металла, например температуры или термического расширения 9 Плита по п 8, отличающаяся тем, что выдвигающийся элемент выполнен из материала с памятью формы, способного возобновлять первоначальную форму после доведения его до определенной температуры 10 Плита по п 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде установленного в плите подвижного элемента с механической блокировкой, снимаемой в процессе введения новой плиты в выемку новых плит, вызывающего выход подвижного элемента на поверхность плиты 11 Плита по п 10, отличающаяся тем, что средство представляет собой пробку и зажим, удерживающий пробку в гнезде и выталкиваемый при помещении новой плиты в выемку в первый раз для выдвижения пробки из гнезда 12 Плита по п 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде деформируемого элемента, который деформируется после первоначального размещения плит в указанной выемке, причем вторая выемка выполнена с возможностью приема деформируемого элемента после его деформации 13 Плита по п 12, отличающаяся тем, что средство для предотвращения ее установки более од О го Ю ю 52593 ного раза в одной из выемок скользящего затвора выполнено в виде язычка, свернутого после первоначального помещения плиты в выемку затвора, при этом во второй выемке выполнено гнездо для приема язычка после его свертывания 14 Плита по любому из пп 5-13, отличающаяся тем, что она окружена кольцом 15 Плита по п 7, отличающаяся тем, что средство для предотвращения ее установки более одного раза в одной из выемок скользящего затвора выполнено в виде шпонки, устанавливаемой в двух позициях с переходом из одной позиции в другую посредством термического или механического воздействия или посредством материала с памятью формы, причем первая позиция предназначена для предотвращения установки плиты в выемке для новых плит 16 Плита по любому из пп 5-16, отличающаяся тем, что она имеет два разливочных отверстия 17 Скользящий затвор для металлургической емкости, имеющий верхнюю и нижнюю выемки для установки верхней плиты и нижней плиты, отличающийся тем, что выемки имеют форму, позволяющую осуществлять установку верхней и нижней плит, оборудованных ориентирующими средствами, только в одной позиции 18 Скользящий затвор для металлургической емкости, имеющий верхнюю и нижнюю выемки для установки верхней плиты и нижней плиты, отличающийся тем, что одна из выемок имеет средство, обеспечивающее установку повторно используемой плиты, оборудованной средством предотвращения ее установки более одного раза Настоящее изобретение относится к способу повторного использования плит скользящего затвора для металлургической емкости, в частности, ковша для разливки стали Оно также относится к плите для этого затвора и самому затвору Для регулирования течения расплава стали через днище металлургической емкости, такой, как, например, ковш для разливки стали, обычно используют скользящий затвор Он содержит верхнюю неподвижную огнеупорную плиту, соединенную обычно посредством цементированного соединения с внутренним насадком, расположенным в толще огнеупора, который покрывает стенку днища металлургической емкости, и подвижную нижнюю плиту, соединенную с насадком для сбора или с трубой для защиты трубы, также посредством цементированного соединения Эти плиты быстро изнашиваются и их необходимо часто заменять Известно, что для снижения стоимости огнеупора на тонну стального литья можно использовать те же самые плиты несколько раз, возможно, после очистки или рекондиционирования Например, в патенте GB 2 625 928 Стопинка, как второстепенная, описана плита с двумя литниковыми отверстиями, очищенная и выпрямленная по ее обеим поверхностям и оборудованная металлическим бандажом Эта плита поворачивается верхней стороной вниз и используется повторно Однако проблемой, которая имеет место в этом хорошо известном процессе, является проблема обращения с нею человека Оператор не знает, сколько раз плита была повторно использована Информация должна накапливаться, историю пластин следует указывать и записывать Это требует наблюдения плит, что вызывает трудности Эффективность рециклирования снижается Кроме того, использованные плиты имеют поврежденные зоны, например эродированные и изношенные зоны Их повторное использование создает опасность, например, инфильтрации металла между двумя пластинами Повторное использование плит, преимущественно в том смысле, что оно продлевает срок службы огнеупоров, также включает неблагоприятное введение риска Настоящее изобретение предлагает способ повторного использования огнеупорных плит скользящего затвора, имеющего верхнюю выемку и нижнюю выемку для приема комплекта из двух огнеупорных плит, при этом каждая из этих плит расположена в выемке гранью, которая становится ее опорной поверхностью, и взаимодействует с другой плитой посредством грани, которая становится ее скользящей поверхностью Этот способ обеспечивает простое управление и обращение с плитами, а также позволяет увеличить срок службы огнеупоров при снижении риска, связанного с этим увеличением срока службы Способ отличается тем, что комплект огнеупоров содержит новую плиту, связанную с плитой, которая использовалась только один раз в скользящем затворе, а также тем, что в процессе замены плит новая плита устанавливается в нижней или верхней загрузочной выемке, и эта выемка остается той же самой при каждой замене плиты, при этом плита, которая уже один раз была использована, устанавливается в другой выемке Этот способ, следовательно, определяет загрузочную выемку в новых плитах, всегда одну и ту же, и это выемка для плит используется только один раз, также всегда одна и та же Следовательно, управление и обращение с плитами является простым В процессе ремонта скользящего затвора оператор знает, принимая во внимание выемку, в которой затвор был размещен, какая из плит уже была использована и какая из них должна быть повторно использована и какая плита использовалась второй раз и должна быть удалена Оператор систематически удаляет повторно использованные плиты и держит плиту, которая уже использовалась один раз в соответствующем месте для ее повторного использования Затем он систематически устанавливает новую плиту в загрузочную выемку, всегда одну и ту же, для новых плит и повторно используемые в другую выемку Кроме того, способ очень надежен При эксплуатации осуществляется следующее 52593 - каждая плита используется только дважды, - каждая грань плиты используется в качестве скользящей поверхности только один раз, - скользящие поверхности систематически являются новыми, - две повторно используемые плиты никогда одновременно не присутствуют в скользящем затворе, - комплект двух повторно используемых плит никогда не используется Согласно предпочтительному варианту плита, использованная один раз, помещается в повторно использующую выемку таким образом, чтобы грань, которая была ее опорной поверхностью в процессе ее первого использования, становилась ее скользящей поверхностью В зависимости от используемого режима литья может оказаться интересным устанавливать новую плиту либо в верхней позиции, либо в нижней позиции Согласно одному из вариантов выполнения новую плиту устанавливают как нижнюю плиту, а повторно используемую плиту устанавливают как верхнюю плиту Таким образом, закрывание и регулирование всегда осуществляют новой плитой Надежность и закрепление являются оптимальными, поскольку нижняя плита является важной для закрывания литникового отверстия Согласно другому варианту новую плиту используют как верхнюю плиту Следовательно, соединение между внутренним насадком и плитой осуществляют на новых поверхностях Изобретение также относится к огнеупорной плите, предназначенной для установки в выемке скользящего затвора металлургической емкости, такой как ковш или промежуточный разливочный ковш, при этом этот скользящий затвор имеет выемку для верхней плиты и выемку для нижней плиты Плита отличается тем, что она имеет орентирующее средство, что позволяет устанавливать ее только в одном положении в верхней плите, и в единственной позиции в нижней выемке с тем, чтобы опорная поверхность плиты становилась ее скользящей поверхностью при прохождении плиты из одной позиции в другую Следовательно, при установке повторно используемой плиты можно быть уверенным, что она установлена правильно, т е ее опорная поверхность становится ее скользящей поверхностью и наоборот С другой стороны, нельзя быть уверенным в том, что плита не использовалась второй раз в той же позиции По этой причине изобретение также относится к плите, отличающейся тем, что она имеет средство, которое предотвращает ее установку во второй раз в выемке, зарезервированной для плит скользящего затвора, не исключая ее установку в выемке, зарезервированной для повторно используемых плит В одном варианте это средство содержит элемент, способный выдвигаться под действием физического явления, вызванного разливкой расплава металла, например, температуры или термического расширения Согласно одному из вариантов средство, пре 6 дотвращающее установку более одного раза, содержит деформируемый кусок материала с памятью формы, способный восстанавливать первоначальную форму после доведения его до определенной температуры Согласно другому варианту средство, предотвращающее установку плиты более одного раза в выемке, содержит подвижный элемент, установленный в плите и механически защелкивающийся, при этом такое защелкивание исключено или прервано в процессе введения новой плиты в выемку для новых плит, которое вызывает выход подвижного элемента Например, зажим фиксирует или стопорит пробку в гнезде и активируется пружиной для выхода из этого гнезда, при этом зажим выталкивается в процессе первоначального размещения плиты Согласно другому варианту средство, предотвращающее установку плиты более одного раза в выемке для новых плит, создается посредством деформации, приложенной к одной стороне или части плиты при введении ее в выемку для новых плит Например, язычок свертывается после первоначального помещения плиты в выемку для новых плит затвора, при этом вторая выемка имеет гнездо для приема язычка после его свертывания Плита может быть охвачена кольцом или имеет металлический кожух В этом случае ее меньшая поверхность равна, по крайней мере, 60% другой поверхности Она может иметь две или более выпускных леток Изобретение также относится к скользящему затвору для емкости для металла, который имеет выемку для верхней плиты и выемку для нижней плиты, отличающемуся тем, что эти выемки имеют такую форму, что они не могут принимать верхнюю плиту и нижнюю плиту, оборудованные ориентирующим средством только в одной позиции Изобретение также относится к скользящему затвору, имеющему выемку для верхней плиты и выемку для нижней плиты, отличающемуся тем, что только одна из этих выемок имеет канавку, которая обеспечивает прием повторно используемой плиты, оборудованной средством для предотвращения установки более одного раза в той же самой выемке скользящего затвора Оператор, следовательно, вынужден устанавливать новую плиту в выемке, которая не имеет канавки Риск повторного применения использованной плиты вместо новой плиты уменьшается В другом варианте плита имеет двухпозиционную шпонку предотвращающую установку плиты в выемке для новых плит, проход шпонки из первой позиции во вторую позицию обеспечивается посредством исключительно термического или механического воздействия, или посредством материала с памятью формы Таким образом, можно быть уверенным, что комплект плит будет содержать новую плиту и использованную плиту Другие особенности и преимущества настоящего изобретения будут пояснены в последующем описании вариантов его выполнения со ссылками на прилагаемые чертежи, на которых фиг 1 изображает вид в поперечном разрезе 52593 скользящего затвора, который может быть оборудован плитами согласно настоящему изобретению, фиг 2а, 2в, 2с представляют три этапа способа, согласно изобретению, фиг 3 изображает вид сверху плиты согласно настоящему изобретению, имеющей центрирующее устройство, фиг 4 - вид в поперечном сечении плиты согласно настоящему изобретению, имеющей средство для предотвращения установки более одного раза в одной и той же выемке, фиг 5 - вид сверху плиты, изображенной на фиг 3, после первоначального использования, фиг 6 - циркуляцию плит фиг 7-11 изображают различные средства для предотвращения установки плиты более одного раза На Фиг 1 изображен вид в поперечном сечении скользящего затвора для металлургической емкости, например, сталеразливочного ковша или распределительного устройства Затвор 2 установлен под донной стенкой 4, покрытой слоем огнеупорного материала 6 Скользящий затвор имеет неподвижное основание 8, установленное под плитой 4 и заслонку 10, которая может быть установлена с возможностью поворота относительно неподвижного основания 8 Неподвижная верхняя плита 12 установлена в выемке 14 основания 8 Нижняя подвижная плита 16 установлена напротив неподвижной плиты 12 Плита 16 посажена в выемку 18 или салазки 20 Салазки 20 могут перемещаться известным способом относительно неподвижной части скользящего затвора для регулирования или прекращения течения расплава металла Верхняя неподвижная 12 плита соединена с внутренним насадком 13, который проходит через слой огнеупорного материала 6 и имеет осевой канал для прохода расплава металла Подвижная плита 16 соединена с собирающим насадком 21 Две плиты симметрично идентичны Каждая плита 12, 16 имеют круглое отверстие для прохождения расплава металла В данном варианте выполнения показанные плиты 12 и 16 охвачены кольцом В другом варианте эти плиты 12, 16 также могут быть окружены металлическим кожухом известным способом или не имеют ни кольца, ни металлического кожуха Плиты 12 и 16 имеют идентичные плоские поверхности, или грани Эти поверхности не отличаются друг от друга, когда они не установлены в скользящем затворе С другой стороны, когда плиты помещаются на место, каждая из них имеет опорную поверхность, которая расположена на дне выемки, в которой они помещены (верхняя выемка 14 или нижняя выемка 18) Каждая плита 12,16 также имеет скользящую поверхность, также называемую рабочей поверхностью В процессе разливки эти рабочие поверхности обеспечивают возможность регулирования течения струи металла Они постоянно трутся друг о друга и быстро изнашиваются Следовательно, необходимо часто менять их Согласно способу настоящего изобретения новую плиту систематически устанавливают в 8 нижней выемке 18 салазок 20 После использования один раз нижнюю плиту извлекают и устанавливают в выемке 14 верхнего основания 8 Ее располагают таким образом, чтобы поверхность, которая была рабочей поверхностью, когда она была расположена в выемке 18, становилась опорной поверхностью в верхней выемке 14 Соответственно, поверхность, которая была опорной поверхностью плиты, становится ее скользящей или рабочей поверхностью Эта поверхность является новой в том смысле, что она никогда не использовалась в качестве скользящей поверхности Ее участок, который окружает выпускное или ленточное отверстие, использовался для того, чтобы действовать как соединение с насадком 21, но износа поверхности, о которой идет речь, не происходило Верхняя плита 12, которая уже один раз была использована в качестве нижней плиты, просто удаляется Для того чтобы отверстие для прохода металла 22 нижней плиты 16 располагалось напротив осевого канала внутреннего насадка 13, необходимо повернуть его на 180° в горизонтальной плоскости до тех пор, пока отверстие 22 не будет смещено от центра относительно плиты Фиг 2а, 2в и 2с изображают последовательные этапы способы повторного использования плит согласно настоящему изобретению На фиг 2а плита А является верхней плитой, и плита В является нижней плитой перед разливкой металла Поверхность плиты А, которая уже использовалась, показана заштрихованной штриховкой 24 Эта поверхность служит опорной поверхностью в выемке 14 (фиг 1) Другая поверхность плиты А образует ее рабочую поверхность Она никогда не использовалась Нижняя плита В является новой, ни одна из ее поверхностей не использовалась Фиг 2в показывает плиты А и В после одного цикла разливки, например, несколько дюжин ковшей, прежде, чем эти плиты были заменены Две поверхности верхней плиты В были использованы, как показано штриховкой 24 и 26 Была использована только одна поверхность нижней плиты В, например, ее верхняя поверхность, как показано штриховкой 28 Плита А удаляется, и плита В устанавливается в качестве верхней плиты Новая плита С устанавливается как нижняя плита Показанная затем на фиг 2с ситуация идентична ситуации, показанной на фиг 2а, за одним исключением, что плита В занимает позицию, которую занимала плита А на фиг 2а, и плита С занимает позицию, которую занимала плита В Затем цикл продолжают таким же образом В примере, описанном со ссылкой на фигуры 1 и 2, новую плиту помещают в нижнюю позицию Однако, согласно изобретению, также можно поместить новую плиту в верхнюю позицию и затем повторно использовать как нижнюю плиту Нижняя плита подвергается более интенсивной эрозии, поскольку она прослаивается или сглажена металлом Поэтому верхняя плита меньше эродирует, чем нижняя плита Фиг 3 показывает вид сверху плиты согласно изобретению, которая имеет ориентирующее устройство Эта плита имеет кольцо 30 Ориенти 52593 10 рующее устройство содержит срезанную панель принять его 32 Плита поэтому является несимметричной отНа фиг 6 показана циркуляция плит Ящик 50 носительно каждой из ее осей XX и УУ Профиль содержит новые плиты, которые устанавливают в плиты при отсутствии срезанной панели обознанижней выемке затвора 2 Ящик 52 содержит пличен позицией 34 Позициями 14 и 18 обозначены ты, которые были использованы один раз Эти формы верхней и нижней выемки Как видно из плиты устанавливают в верхней выемке затвора чертежа, эта форма повторяет периферию плиты 2 Затвор после этого готов к разливочному циклу на уровне срезанной панели 32, так что последняя После разливки затвор открывают и плиты может быть установлена только в единственной вытягивают Нижняя плита, использованная один позиции раз, удаляется в ящик 54 Она подвергается очистке в приспособлении 56 и затем направляется в Конечно, позиция плиты в верхней выемке отящик 52 Верхняя плита, которая была использоличается от ее позиции в нижней выемке, так что вана дважды, выбрасывается в мусорный контейопорная поверхность 12 плиты становится ее ранер 58 бочей поверхностью Однако, в варианте выполнения, изображенПлита согласно изобретению также может ном на фиг 3, нет ничего для предотвращения иметь больше одного отверстия, например, два установки уже использованной плиты вместо ноЭто дает преимущество в наличии нового разливой плиты в нижней выемке Вариант выполнения, вочного отверстия при повторном использовании изображенный на фигурах 4 и 5 устраняет этот плиты Поверхности, создающие соединение с недостаток внутренним насадком и с собирающим насадком, соответственно, также являются новыми Очистка На фиг 4 изображено поперечное сечение плиты облегчается Плита может быть повторно плиты согласно предпочтительному варианту ее использована таким образом, что ее старая опорвыполнения Эта плита имеет средство для преная поверхность становится ее скользящей подотвращения установки более одного раза в выверхностью и наоборот Но та же самая поверхемке 14 или 18 скользящего затвора В показанность может быть также повторно использована и ном примере это средство содержит пробку 40 и в качестве опорной поверхности, и в качестве пружину 42, которая может выталкивать пробку 40 скользящей поверхности с учетом различных раиз канавки 44, выполненной в толщине плиты 12 бочих зон плиты или 16 Пробка 40 удерживается посредством термоплавкого вещества В процессе разливки На фиг 7 изображен первый вариант выполстали под воздействием тепла расплава металла нения средств для предотвращения установки плита 12 или 16 нагревается и термоплавкий элеболее одной огнеупорной плиты согласно настоямент расплавляется и освобождает пробку 40 щему изобретению более одного раза в нижней Пробка 40 затем входит в контакт с выемкой (выили верхней выемке Плита 14 или 16, имеющая емкой 14 в изображенном на Фиг 4 примере) Кокольцо 30, оборудована язычком 60, выполненгда плита 16 удаляется из этой выемки, пробка 40 ным из металла с памятью формы Известно, что полностью выдвигается и предотвращает размеметалл с памятью формы способен возобновлять щение плиты 16 в выемке 14 во второй раз С друсвою первоначальную форму при нагревании до гой стороны, верхняя выемка 18 имеет прорезь, определенной температуры (например, 100°С) которая может принимать пробку 40 (фиг 5) Плипосле деформации Первоначально язычок 60 та 16 затем может быть без труда установлена в имел, по существу, прямолинейную форму, как этой выемке после поворота на 180° в горизонпоказано пунктиром Он был изогнут, как показано тальной плоскости сплошной линией, для того, чтобы он мог проникнуть в канавку 62 верхней или нижней выемки 14 и Благодаря этому устройству оператор систе16 В процессе разливки плита нагревается до матически вынужден устанавливать новую плиту в температуры выше 100°С, вследствие чего изонеобходимой выемке, например, нижней выемке гнутый язычок 60 возобновляет свою первона14 в примере, показанном на фиг 4 чальную форму, показанную пунктирной линией, С другой стороны, нет никакого средства для как только он вытягивается из выемки Он не мопредотвращения одновременной установки двух жет быть затем повторно введен в выемку Его новых плит, например, если не должно быть никанеобходимо установить в другой выемке, имеюких использованных плит щей канавку 64, которая показана пунктирной лиСредство, которое предотвращает установку нией и которая может разместить язычок 60 пряплиты более одного раза в одной и той же выеммолинейной формы ке, может быть расположено на продольной оси XX плиты как на фигурах 4 и 5 Однако, предпочНа фиг 8 изображен второй вариант средства тительнее располагать ее вне этой оси с тем, чтодля предотвращения установки плиты Два усика бы плита была асимметрична относительно кажили зажима 66 изогнуты на их концах Пробка 70 дой из осей XX и УУ Таким образом, средство установлена в гнезде 74 плиты 12 или 16 и привотакже может играть роль ориентирующего присподится в движение пружиной 72, которая имеет собления, показанного на фиг 3 Например, когда тенденцию выталкивать ее из гнезда 74 Когда плита новая, оно выступает с тем, чтобы проникплита - новая, пробка 70 удерживается зажимом нуть в мелкую канавку в нижней выемке После 68 и не может выдвинуться из гнезда 74 При успервоначального использования плиты сердечник тановке плиты в одну из выемок, верхнюю или выдвигается больше и не может далее входить в нижнюю, зажим 68 вытолкнут таким образом, что канавку нижней выемки С другой стороны, верхпробка 70 стыкуется со стенкой выемки 14 или 18 няя выемка достаточно глубока для того, чтобы Как только плита удаляется из выемки, пробка 70 11 52593 12 выступает наружу и занимает позицию, показанкоторое может принять его ную пунктирной линией Плита не может быть поЧетвертый вариант выполнения вышеуказансле этого повторно введена в ту же самую выемку ного средства изображен на фиг 11 В плите 12 и и должна быть установлена в другой выемке, ко16 предусмотрена шпонка 90 Эта шпонка имеет торая имеет гнездо, приспособленное для приема канавку 92 Она может быть размещена между пробки 70 в ее полностью вытянутом положении первой позицией (сплошная линия) и второй позицией (пунктирная линия) под воздействием исполНа фиг 9 и 10 показан третий вариант выполнительного механизма 91, который не показан нения средства для предотвращения установки детально, но может применять принципы, описанплиты более одного раза в одной и той же выемные ранее В первой позиции шпонки пробка 94, ке Это средство содержит язычок 80, закрепленустановленная в выемке новой плиты, опускается ный на периферии кольца 30 плиты Сначала язынапротив канавки 92 при установке плиты на мечок имеет, по существу, прямолинейную форму, сто оператором Затем плита может быть устакак показано пунктирной линией на фиг 9 При новлена в этой выемке введении новой плиты в выемку язычок 80 свертывается, например, посредством инструмента, Во второй позиции шпонки 90 пробка 96, устааналогичного ключу для банки сардин Свертывановленная в выемке повторно используемой плиние язычка обеспечивает возможность защемить ты, опускается напротив канавки 92, когда плита или закрепить плиту в выемке Язычок поэтому присутствует играет двойную роль Он предотвращает установС другой стороны, в первой позиции шпонки ку плиты более одного раза в выемке, и в то же плита не может быть установлена в выемке посамое время он служит для блокирования плиты вторно используемых плит, и во второй позиции шпонки плита не может быть установлена в выемПри удалении плиты из первой выемки язычок ке новых плит Таким образом гарантируется, что 80, который был сжат, легко высвобождается, так комплект плит всегда содержит новую плиту и что затем он не может быть повторно введен в ту повторно используемую же самую выемку Другая выемка имеет гнездо 82, Фиг.1 ( Л) кяжх^хаяш^" 3G в. (О і Фиг.2 Фиг.4 13 14 52593 Фиг.5 Фиг.8 SAФиг.9 Фиг.6 Фиг.10 32 -30' Фиг.11 Фиг.7 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 за

Дивитися

Додаткова інформація

Назва патенту англійською

Process for reusing the plates of a slide gate, plate for this gate and sliding gate

Назва патенту російською

Способ повторного использования плит скользящего замка, плита к этому замку и скользящий замок

МПК / Мітки

МПК: B22D 41/22

Мітки: замка, замок, використання, ковзного, плита, повторного, плит, спосіб, цього, ковзний
