Рекламна лава

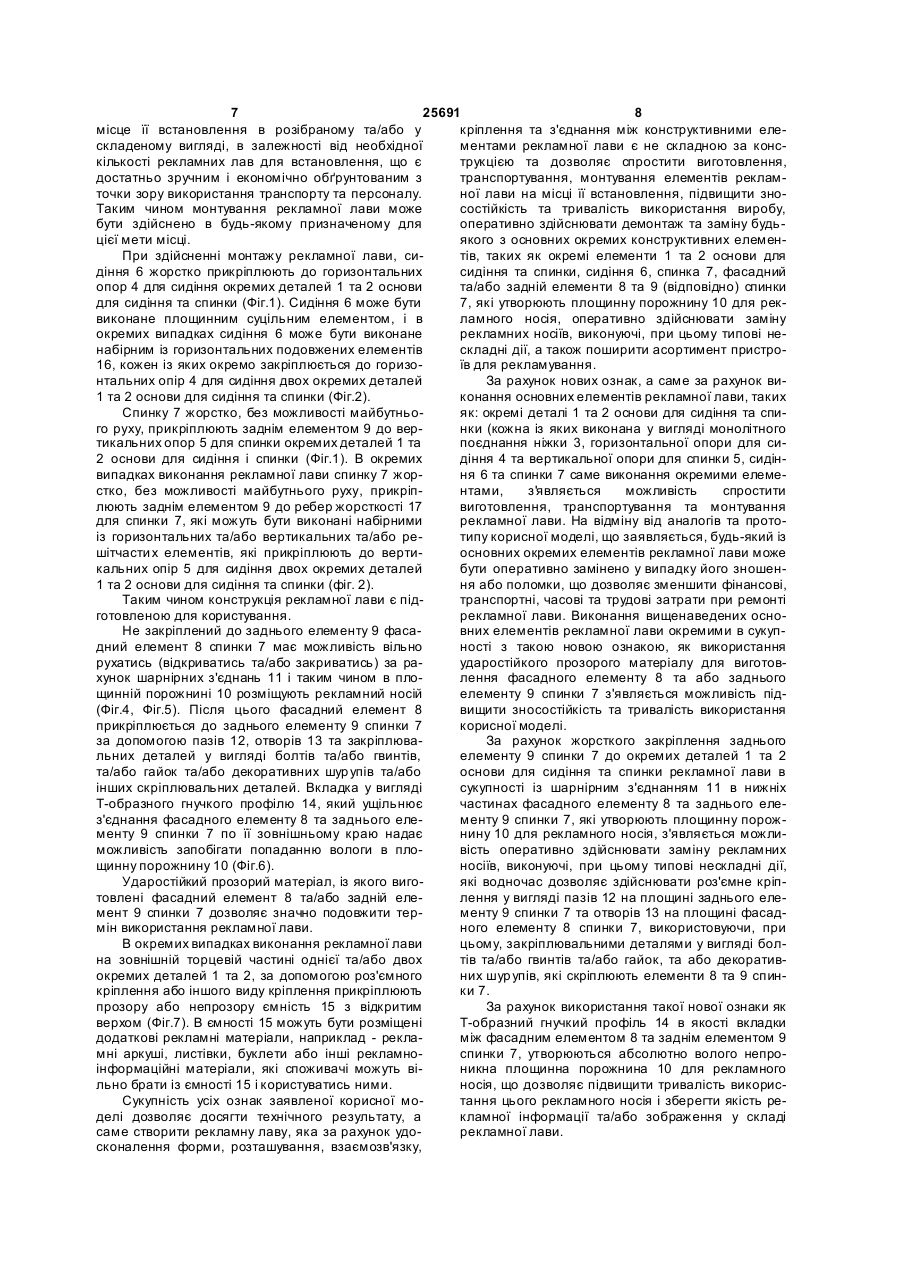

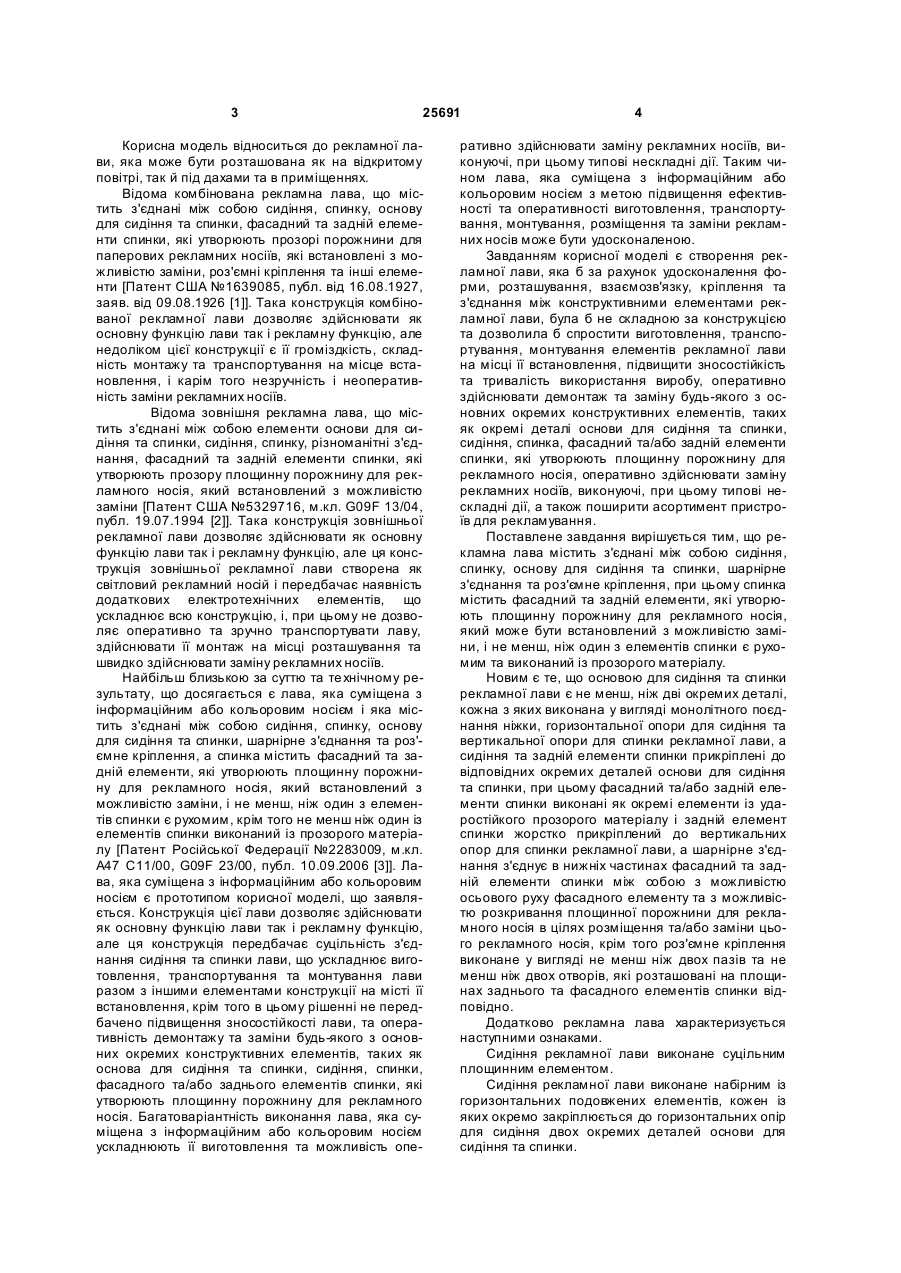

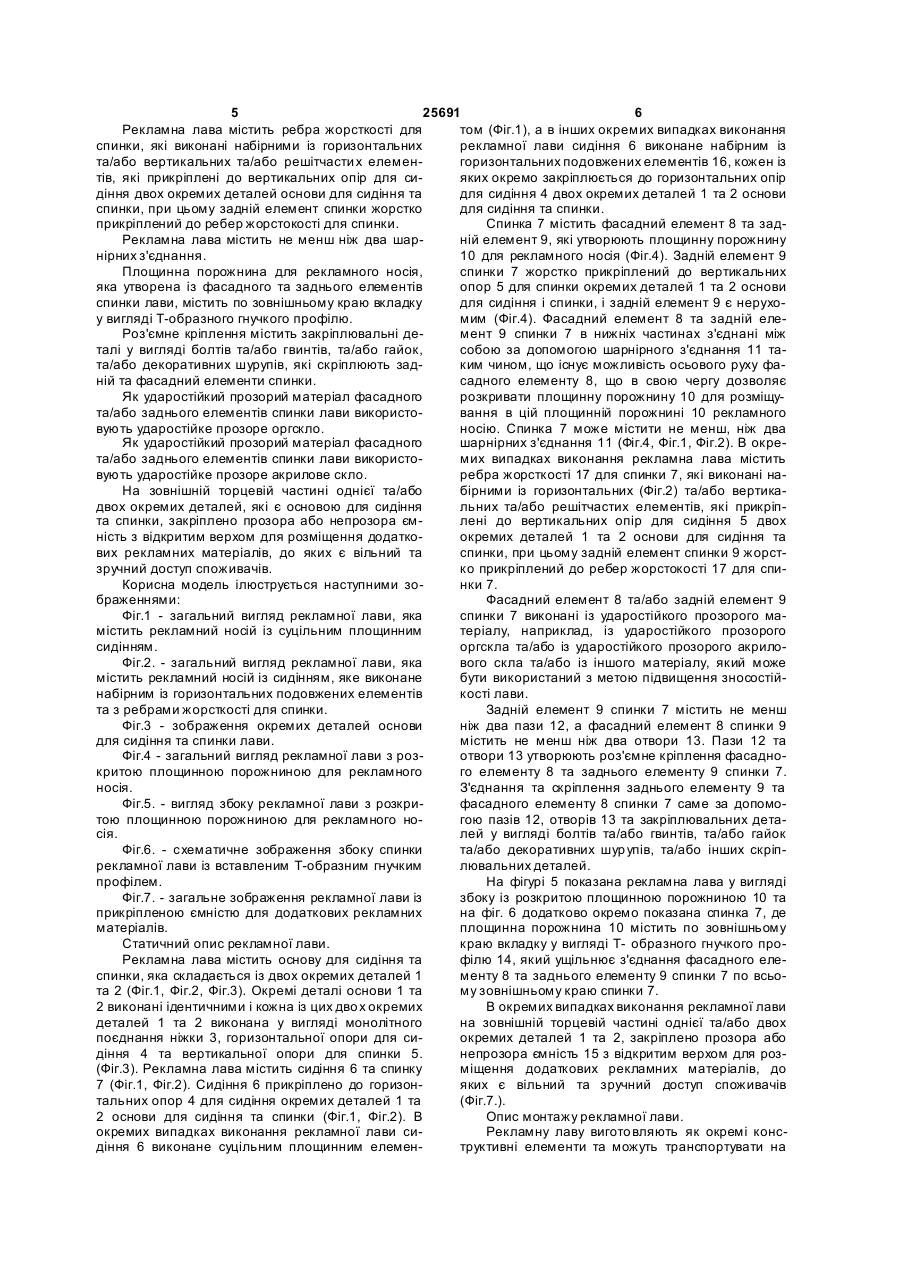

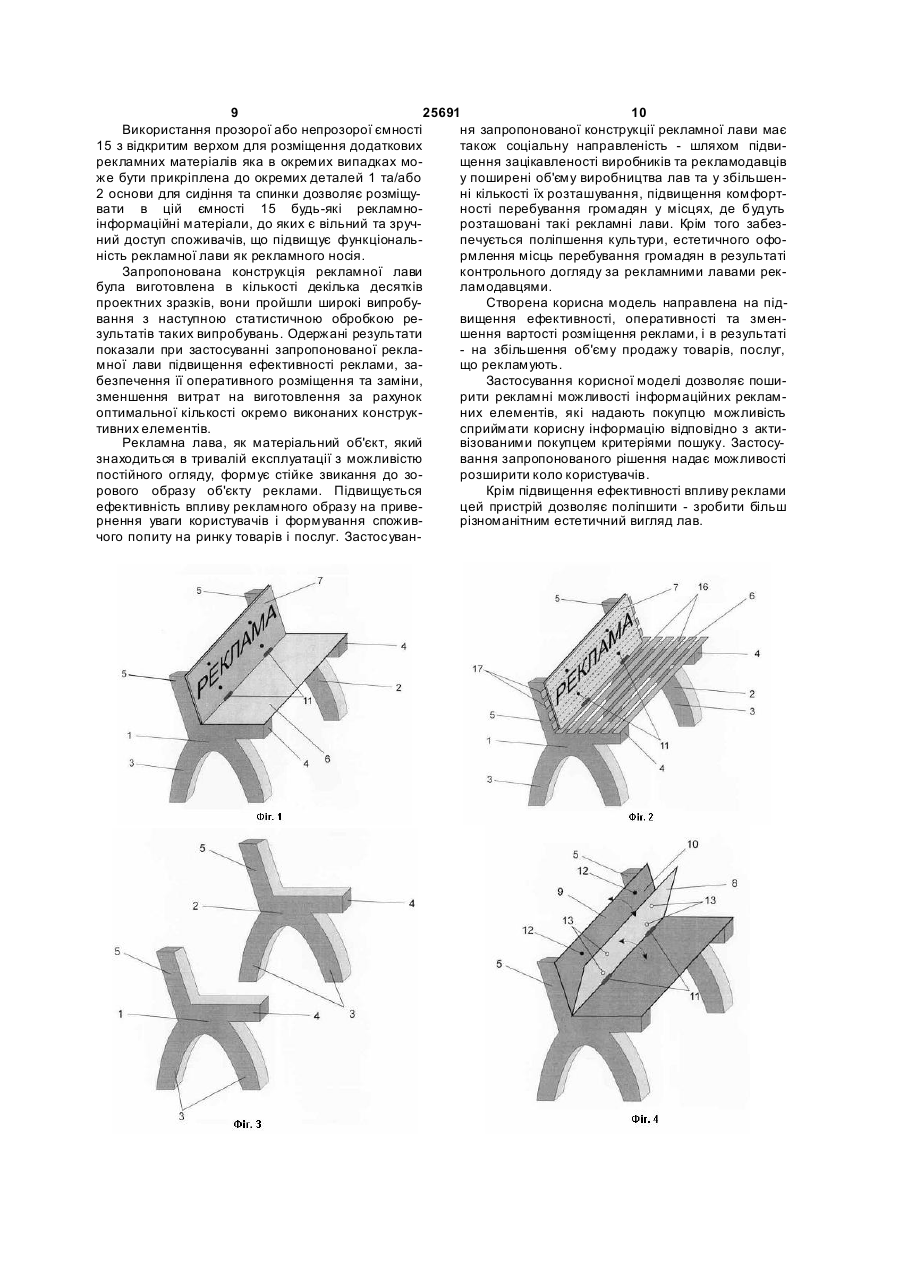

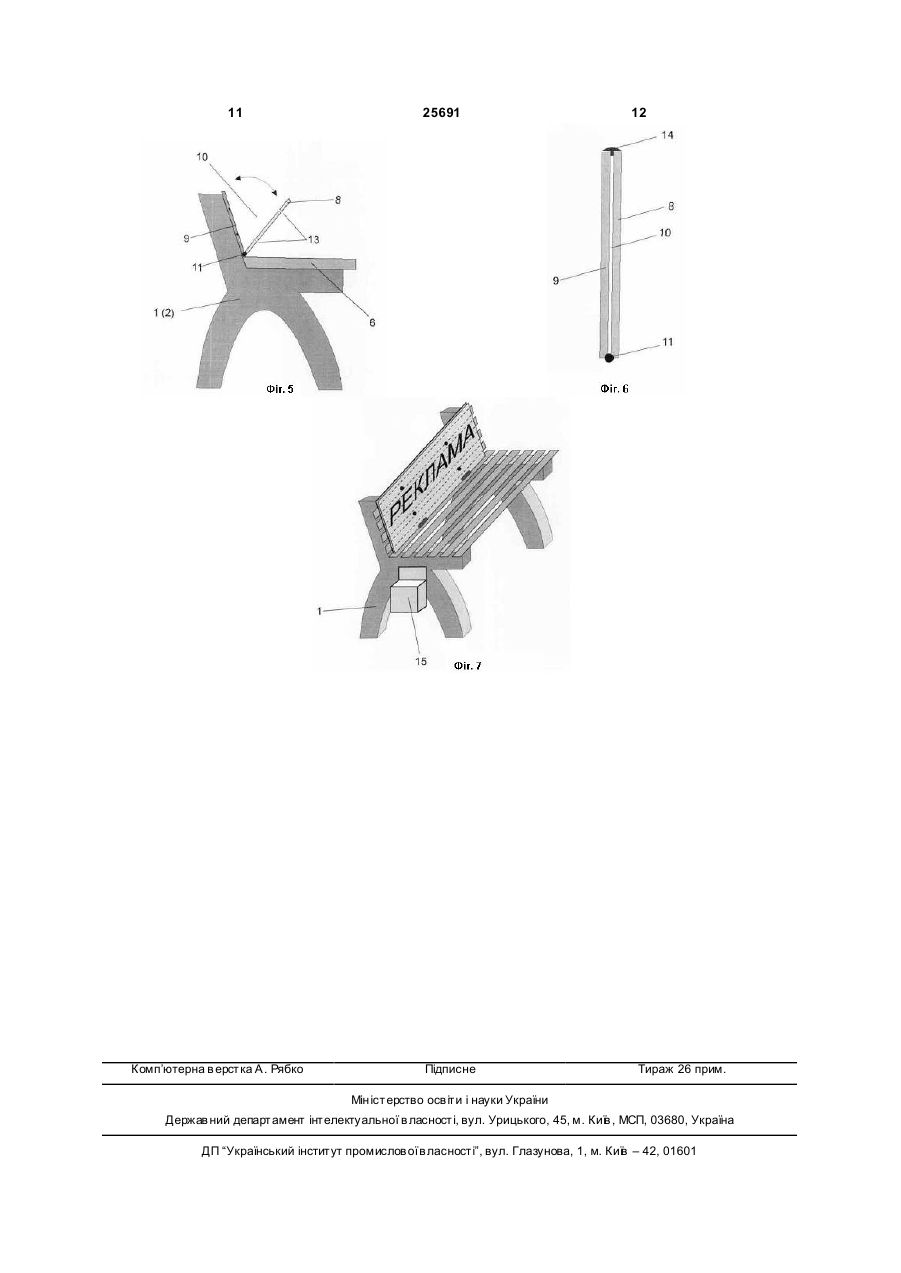

1. Рекламна лава, яка містить з'єднані між собою сидіння, спинку, основу для сидіння та спинки, шарнірне з'єднання та роз'ємне кріплення, при цьому спинка містить фасадний та задній елементи, які утворюють площинну порожнину для рекламного носія, який може бути встановлений з можливістю заміни, і не менш ніж один з елементів спинки є рухомим та виконаний із прозорого матеріалу, яка відрізняється тим, що основою для сидіння та спинки рекламної лави є не менш ніж дві окремих деталі, кожна з яких виконана у вигляді монолітного з’єднання ніжки, горизонтальної опори для сидіння та вертикальної опори для спинки рекламної лави, а сидіння та задній елемент спинки прикріплені до відповідних окремих деталей основи для сидіння та спинки, при цьому фасадний та задній елементи спинки виконані як окремі елементи із ударостійкого прозорого матеріалу і задній елемент спинки жорстко прикріплений до вертикальних опор для спинки рекламної лави, а шарнірне з'єднання з'єднує в нижніх частинах фасадний та задній елементи спинки між собою з можливістю осьового руху фасадного елементу та з можливістю розкривання площинної порожнини для рекламного носія для розміщення та/або заміни цього рекламного носія, крім того роз'ємне кріплення виконане у вигляді не менш ніж двох пазів та не менш ніж двох отворів, які розташовані на площинах заднього та фасадного елементів спинки відповідно. 2. Рекламна лава за п. 1, яка відрізняється тим, що сидіння виконане суцільним площинним елементом. 3. Рекламна лава за п. 1, яка відрізняється тим, що сидіння виконане набірним із горизонтальних 2 (19) 1 3 25691 Корисна модель відноситься до рекламної лави, яка може бути розташована як на відкритому повітрі, так й під дахами та в приміщеннях. Відома комбінована рекламна лава, що містить з'єднані між собою сидіння, спинку, основу для сидіння та спинки, фасадний та задній елементи спинки, які утворюють прозорі порожнини для паперових рекламних носіїв, які встановлені з можливістю заміни, роз'ємні кріплення та інші елементи [Патент США №1639085, публ. від 16.08.1927, заяв. від 09.08.1926 [1]]. Така конструкція комбінованої рекламної лави дозволяє здійснювати як основну функцію лави так і рекламну функцію, але недоліком цієї конструкції є її громіздкість, складність монтажу та транспортування на місце встановлення, і карім того незручність і неоперативність заміни рекламних носіїв. Відома зовнішня рекламна лава, що містить з'єднані між собою елементи основи для сидіння та спинки, сидіння, спинку, різноманітні з'єднання, фасадний та задній елементи спинки, які утворюють прозору площинну порожнину для рекламного носія, який встановлений з можливістю заміни [Патент США №5329716, м.кл. G09F 13/04, публ. 19.07.1994 [2]]. Така конструкція зовнішньої рекламної лави дозволяє здійснювати як основну функцію лави так і рекламну функцію, але ця конструкція зовнішньої рекламної лави створена як світловий рекламний носій і передбачає наявність додаткових електротехнічних елементів, що ускладнює всю конструкцію, і, при цьому не дозволяє оперативно та зручно транспортувати лаву, здійснювати її монтаж на місці розташування та швидко здійснювати заміну рекламних носіїв. Найбільш близькою за суттю та те хнічному результату, що досягається є лава, яка суміщена з інформаційним або кольоровим носієм і яка містить з'єднані між собою сидіння, спинку, основу для сидіння та спинки, шарнірне з'єднання та роз'ємне кріплення, а спинка містить фасадний та задній елементи, які утворюють площинну порожнину для рекламного носія, який встановлений з можливістю заміни, і не менш, ніж один з елементів спинки є рухомим, крім того не менш ніж один із елементів спинки виконаний із прозорого матеріалу [Патент Російської Федерації №2283009, м.кл. А47 С11/00, G09F 23/00, публ. 10.09.2006 [3]]. Лава, яка суміщена з інформаційним або кольоровим носієм є прототипом корисної моделі, що заявляється. Конструкція цієї лави дозволяє здійснювати як основну функцію лави так і рекламну функцію, але ця конструкція передбачає суцільність з'єднання сидіння та спинки лави, що ускладнює виготовлення, транспортування та монтування лави разом з іншими елементами конструкції на місті її встановлення, крім того в цьому рішенні не передбачено підвищення зносостійкості лави, та оперативність демонтажу та заміни будь-якого з основних окремих конструктивних елементів, таких як основа для сидіння та спинки, сидіння, спинки, фасадного та/або заднього елементів спинки, які утворюють площинну порожнину для рекламного носія. Багатоваріантність виконання лава, яка суміщена з інформаційним або кольоровим носієм ускладнюють її виготовлення та можливість опе 4 ративно здійснювати заміну рекламних носіїв, виконуючі, при цьому типові нескладні дії. Таким чином лава, яка суміщена з інформаційним або кольоровим носієм з метою підвищення ефективності та оперативності виготовлення, транспортування, монтування, розміщення та заміни рекламних носів може бути удосконаленою. Завданням корисної моделі є створення рекламної лави, яка б за рахунок удосконалення форми, розташування, взаємозв'язку, кріплення та з'єднання між конструктивними елементами рекламної лави, була б не складною за конструкцією та дозволила б спростити виготовлення, транспортування, монтування елементів рекламної лави на місці її встановлення, підвищити зносостійкість та тривалість використання виробу, оперативно здійснювати демонтаж та заміну будь-якого з основних окремих конструктивних елементів, таких як окремі деталі основи для сидіння та спинки, сидіння, спинка, фасадний та/або задній елементи спинки, які утворюють площинну порожнину для рекламного носія, оперативно здійснювати заміну рекламних носіїв, виконуючі, при цьому типові нескладні дії, а також поширити асортимент пристроїв для рекламування. Поставлене завдання вирішується тим, що рекламна лава містить з'єднані між собою сидіння, спинку, основу для сидіння та спинки, шарнірне з'єднання та роз'ємне кріплення, при цьому спинка містить фасадний та задній елементи, які утворюють площинну порожнину для рекламного носія, який може бути встановлений з можливістю заміни, і не менш, ніж один з елементів спинки є рухомим та виконаний із прозорого матеріалу. Новим є те, що основою для сидіння та спинки рекламної лави є не менш, ніж дві окремих деталі, кожна з яких виконана у вигляді монолітного поєднання ніжки, горизонтальної опори для сидіння та вертикальної опори для спинки рекламної лави, а сидіння та задній елементи спинки прикріплені до відповідних окремих деталей основи для сидіння та спинки, при цьому фасадний та/або задній елементи спинки виконані як окремі елементи із ударостійкого прозорого матеріалу і задній елемент спинки жорстко прикріплений до вертикальних опор для спинки рекламної лави, а шарнірне з'єднання з'єднує в нижніх частинах фасадний та задній елементи спинки між собою з можливістю осьового руху фасадного елементу та з можливістю розкривання площинної порожнини для рекламного носія в цілях розміщення та/або заміни цього рекламного носія, крім того роз'ємне кріплення виконане у вигляді не менш ніж двох пазів та не менш ніж двох отворів, які розташовані на площинах заднього та фасадного елементів спинки відповідно. Додатково рекламна лава характеризується наступними ознаками. Сидіння рекламної лави виконане суцільним площинним елементом. Сидіння рекламної лави виконане набірним із горизонтальних подовжених елементів, кожен із яких окремо закріплюється до горизонтальних опір для сидіння двох окремих деталей основи для сидіння та спинки. 5 25691 6 Рекламна лава містить ребра жорсткості для том (Фіг.1), а в інших окремих випадках виконання спинки, які виконані набірними із горизонтальних рекламної лави сидіння 6 виконане набірним із та/або вертикальних та/або решітчасти х елеменгоризонтальних подовжених елементів 16, кожен із тів, які прикріплені до вертикальних опір для сияких окремо закріплюється до горизонтальних опір діння двох окремих деталей основи для сидіння та для сидіння 4 двох окремих деталей 1 та 2 основи спинки, при цьому задній елемент спинки жорстко для сидіння та спинки. прикріплений до ребер жорстокості для спинки. Спинка 7 містить фасадний елемент 8 та задРекламна лава містить не менш ніж два шарній елемент 9, які утворюють площинну порожнину нірних з'єднання. 10 для рекламного носія (Фіг.4). Задній елемент 9 Площинна порожнина для рекламного носія, спинки 7 жорстко прикріплений до вертикальних яка утворена із фасадного та заднього елементів опор 5 для спинки окремих деталей 1 та 2 основи спинки лави, містить по зовнішньому краю вкладку для сидіння і спинки, і задній елемент 9 є нерухоу вигляді Т-образного гнучкого профілю. мим (Фіг.4). Фасадний елемент 8 та задній елеРоз'ємне кріплення містить закріплювальні демент 9 спинки 7 в нижніх частинах з'єднані між талі у вигляді болтів та/або гвинтів, та/або гайок, собою за допомогою шарнірного з'єднання 11 тата/або декоративних шурупів, які скріплюють задким чином, що існує можливість осьового руху фаній та фасадний елементи спинки. садного елементу 8, що в свою чергу дозволяє Як ударостійкий прозорий матеріал фасадного розкривати площинну порожнину 10 для розміщута/або заднього елементів спинки лави використовання в цій площинній порожнині 10 рекламного вують ударостійке прозоре оргскло. носію. Спинка 7 може містити не менш, ніж два Як ударостійкий прозорий матеріал фасадного шарнірних з'єднання 11 (Фіг.4, Фіг.1, Фіг.2). В окрета/або заднього елементів спинки лави використомих випадках виконання рекламна лава містить вують ударостійке прозоре акрилове скло. ребра жорсткості 17 для спинки 7, які виконані наНа зовнішній торцевій частині однієї та/або бірними із горизонтальних (Фіг.2) та/або вертикадвох окремих деталей, які є основою для сидіння льних та/або решітчастих елементів, які прикріпта спинки, закріплено прозора або непрозора ємлені до вертикальних опір для сидіння 5 двох ність з відкритим верхом для розміщення додаткоокремих деталей 1 та 2 основи для сидіння та вих рекламних матеріалів, до яких є вільний та спинки, при цьому задній елемент спинки 9 жорстзручний доступ споживачів. ко прикріплений до ребер жорстокості 17 для спиКорисна модель ілюструється наступними зонки 7. браженнями: Фасадний елемент 8 та/або задній елемент 9 Фіг.1 - загальний вигляд рекламної лави, яка спинки 7 виконані із ударостійкого прозорого мамістить рекламний носій із суцільним площинним теріалу, наприклад, із ударостійкого прозорого сидінням. оргскла та/або із ударостійкого прозорого акрилоФіг.2. - загальний вигляд рекламної лави, яка вого скла та/або із іншого матеріалу, який може містить рекламний носій із сидінням, яке виконане бути використаний з метою підвищення зносостійнабірним із горизонтальних подовжених елементів кості лави. та з ребрами жорсткості для спинки. Задній елемент 9 спинки 7 містить не менш Фіг.3 - зображення окремих деталей основи ніж два пази 12, а фасадний елемент 8 спинки 9 для сидіння та спинки лави. містить не менш ніж два отвори 13. Пази 12 та Фіг.4 - загальний вигляд рекламної лави з розотвори 13 утворюють роз'ємне кріплення фасаднокритою площинною порожниною для рекламного го елементу 8 та заднього елементу 9 спинки 7. носія. З'єднання та скріплення заднього елементу 9 та Фіг.5. - вигляд збоку рекламної лави з розкрифасадного елементу 8 спинки 7 саме за допомотою площинною порожниною для рекламного ногою пазів 12, отворів 13 та закріплювальних детасія. лей у вигляді болтів та/або гвинтів, та/або гайок Фіг.6. - схематичне зображення збоку спинки та/або декоративних шур упів, та/або інших скріпрекламної лави із вставленим Т-образним гнучким лювальних деталей. профілем. На фігурі 5 показана рекламна лава у вигляді Фіг.7. - загальне зображення рекламної лави із збоку із розкритою площинною порожниною 10 та прикріпленою ємністю для додаткових рекламних на фіг. 6 додатково окремо показана спинка 7, де матеріалів. площинна порожнина 10 містить по зовнішньому Статичний опис рекламної лави. краю вкладку у вигляді Т- образного гнучкого проРекламна лава містить основу для сидіння та філю 14, який ущільнює з'єднання фасадного елеспинки, яка складається із двох окремих деталей 1 менту 8 та заднього елементу 9 спинки 7 по всьота 2 (Фіг.1, Фіг.2, Фіг.3). Окремі деталі основи 1 та му зовнішньому краю спинки 7. 2 виконані ідентичними і кожна із цих дво х окремих В окремих випадках виконання рекламної лави деталей 1 та 2 виконана у вигляді монолітного на зовнішній торцевій частині однієї та/або двох поєднання ніжки 3, горизонтальної опори для сиокремих деталей 1 та 2, закріплено прозора або діння 4 та вертикальної опори для спинки 5. непрозора ємність 15 з відкритим верхом для роз(Фіг.3). Рекламна лава містить сидіння 6 та спинку міщення додаткових рекламних матеріалів, до 7 (Фіг.1, Фіг.2). Сидіння 6 прикріплено до горизоняких є вільний та зручний доступ споживачів тальних опор 4 для сидіння окремих деталей 1 та (Фіг.7.). 2 основи для сидіння та спинки (Фіг.1, Фіг.2). В Опис монтажу рекламної лави. окремих випадках виконання рекламної лави сиРекламну лаву вигото вляють як окремі консдіння 6 виконане суцільним площинним елементруктивні елементи та можуть транспортувати на 7 25691 8 місце її встановлення в розібраному та/або у кріплення та з'єднання між конструктивними елескладеному вигляді, в залежності від необхідної ментами рекламної лави є не складною за конскількості рекламних лав для встановлення, що є трукцією та дозволяє спростити виготовлення, достатньо зручним і економічно обґрунтованим з транспортування, монтування елементів рекламточки зору використання транспорту та персоналу. ної лави на місці її встановлення, підвищити зноТаким чином монтування рекламної лави може состійкість та тривалість використання виробу, бути здійснено в будь-якому призначеному для оперативно здійснювати демонтаж та заміну будьцієї мети місці. якого з основних окремих конструктивних елеменПри здійсненні монтажу рекламної лави, ситів, таких як окремі елементи 1 та 2 основи для діння 6 жорстко прикріплюють до горизонтальних сидіння та спинки, сидіння 6, спинка 7, фасадний опор 4 для сидіння окремих деталей 1 та 2 основи та/або задній елементи 8 та 9 (відповідно) спинки для сидіння та спинки (Фіг.1). Сидіння 6 може бути 7, які утворюють площинну порожнину 10 для реквиконане площинним суцільним елементом, і в ламного носія, оперативно здійснювати заміну окремих випадках сидіння 6 може бути виконане рекламних носіїв, виконуючі, при цьому типові ненабірним із горизонтальних подовжених елементів складні дії, а також поширити асортимент пристро16, кожен із яких окремо закріплюється до горизоїв для рекламування. нтальних опір 4 для сидіння двох окремих деталей За рахунок нових ознак, а саме за рахунок ви1 та 2 основи для сидіння та спинки (Фіг.2). конання основних елементів рекламної лави, таких Спинку 7 жорстко, без можливості майбутньояк: окремі деталі 1 та 2 основи для сидіння та спиго руху, прикріплюють заднім елементом 9 до вернки (кожна із яких виконана у вигляді монолітного тикальних опор 5 для спинки окремих деталей 1 та поєднання ніжки 3, горизонтальної опори для си2 основи для сидіння і спинки (Фіг.1). В окремих діння 4 та вертикальної опори для спинки 5, сидінвипадках виконання рекламної лави спинку 7 жорня 6 та спинки 7 саме виконання окремими елеместко, без можливості майбутнього руху, прикріпнтами, з'я вляється можливість спростити люють заднім елементом 9 до ребер жорсткості 17 виготовлення, транспортування та монтування для спинки 7, які можуть бути виконані набірними рекламної лави. На відміну від аналогів та протоіз горизонтальних та/або вертикальних та/або ретипу корисної моделі, що заявляється, будь-який із шітчасти х елементів, які прикріплюють до вертиосновних окремих елементів рекламної лави може кальних опір 5 для сидіння двох окремих деталей бути оперативно замінено у випадку його зношен1 та 2 основи для сидіння та спинки (фіг. 2). ня або поломки, що дозволяє зменшити фінансові, Таким чином конструкція рекламної лави є підтранспортні, часові та трудові затрати при ремонті готовленою для користування. рекламної лави. Виконання вищенаведених осноНе закріплений до заднього елементу 9 фасавних елементів рекламної лави окремими в сукупдний елемент 8 спинки 7 має можливість вільно ності з такою новою ознакою, як використання рухатись (відкриватись та/або закриватись) за раударостійкого прозорого матеріалу для виготовхунок шарнірних з'єднань 11 і таким чином в плолення фасадного елементу 8 та або заднього щинній порожнині 10 розміщують рекламний носій елементу 9 спинки 7 з'являється можливість під(Фіг.4, Фіг.5). Після цього фасадний елемент 8 вищити зносостійкість та тривалість використання прикріплюється до заднього елементу 9 спинки 7 корисної моделі. за допомогою пазів 12, отворів 13 та закріплюваЗа рахунок жорсткого закріплення заднього льних деталей у вигляді болтів та/або гвинтів, елементу 9 спинки 7 до окремих деталей 1 та 2 та/або гайок та/або декоративних шур упів та/або основи для сидіння та спинки рекламної лави в інших скріплювальних деталей. Вкладка у вигляді сукупності із шарнірним з'єднанням 11 в нижніх Т-образного гнучкого профілю 14, який ущільнює частинах фасадного елементу 8 та заднього елез'єднання фасадного елементу 8 та заднього елементу 9 спинки 7, які утворюють площинну порожменту 9 спинки 7 по її зовнішньому краю надає нину 10 для рекламного носія, з'являється можлиможливість запобігати попаданню вологи в пловість оперативно здійснювати заміну рекламних щинну порожнину 10 (Фіг.6). носіїв, виконуючі, при цьому типові нескладні дії, Ударостійкий прозорий матеріал, із якого вигоякі водночас дозволяє здійснювати роз'ємне кріптовлені фасадний елемент 8 та/або задній елелення у вигляді пазів 12 на площині заднього елемент 9 спинки 7 дозволяє значно подовжити терменту 9 спинки 7 та отворів 13 на площині фасадмін використання рекламної лави. ного елементу 8 спинки 7, використовуючи, при В окремих випадках виконання рекламної лави цьому, закріплювальними деталями у вигляді болна зовнішній торцевій частині однієї та/або двох тів та/або гвинтів та/або гайок, та або декоративокремих деталей 1 та 2, за допомогою роз'ємного них шур упів, які скріплюють елементи 8 та 9 спинкріплення або іншого виду кріплення прикріплюють ки 7. прозору або непрозору ємність 15 з відкритим За рахунок використання такої нової ознаки як верхом (Фіг.7). В ємності 15 можуть бути розміщені Т-образний гнучкий профіль 14 в якості вкладки додаткові рекламні матеріали, наприклад - рекламіж фасадним елементом 8 та заднім елементом 9 мні аркуші, листівки, буклети або інші рекламноспинки 7, утворюються абсолютно волого непроінформаційні матеріали, які споживачі можуть віникна площинна порожнина 10 для рекламного льно брати із ємності 15 і користуватись ними. носія, що дозволяє підвищити тривалість викорисСукупність усіх ознак заявленої корисної мотання цього рекламного носія і зберегти якість ределі дозволяє досягти технічного результату, а кламної інформації та/або зображення у складі саме створити рекламну лаву, яка за рахунок удорекламної лави. сконалення форми, розташування, взаємозв'язку, 9 25691 10 Використання прозорої або непрозорої ємності ня запропонованої конструкції рекламної лави має 15 з відкритим верхом для розміщення додаткових також соціальну направленість - шляхом підвирекламних матеріалів яка в окремих випадках мощення зацікавленості виробників та рекламодавців же бути прикріплена до окремих деталей 1 та/або у поширені об'єму виробництва лав та у збільшен2 основи для сидіння та спинки дозволяє розміщуні кількості їх розташування, підвищення комфортвати в цій ємності 15 будь-які рекламноності перебування громадян у місцях, де будуть інформаційні матеріали, до яких є вільний та зручрозташовані такі рекламні лави. Крім того забезний доступ споживачів, що підвищує функціональпечується поліпшення культури, естетичного офоність рекламної лави як рекламного носія. рмлення місць перебування громадян в результаті Запропонована конструкція рекламної лави контрольного догляду за рекламними лавами рекбула виготовлена в кількості декілька десятків ламодавцями. проектних зразків, вони пройшли широкі випробуСтворена корисна модель направлена на підвання з наступною статистичною обробкою ревищення ефективності, оперативності та змензультатів таких випробувань. Одержані результати шення вартості розміщення реклами, і в результаті показали при застосуванні запропонованої рекла- на збільшення об'єму продажу товарів, послуг, мної лави підвищення ефективності реклами, защо рекламують. безпечення її оперативного розміщення та заміни, Застосування корисної моделі дозволяє пошизменшення витрат на виготовлення за рахунок рити рекламні можливості інформаційних рекламоптимальної кількості окремо виконаних конструкних елементів, які надають покупцю можливість тивних елементів. сприймати корисну інформацію відповідно з актиРекламна лава, як матеріальний об'єкт, який візованими покупцем критеріями пошуку. Застосузнаходиться в тривалій експлуатації з можливістю вання запропонованого рішення надає можливості постійного огляду, формує стійке звикання до зорозширити коло користувачів. рового образу об'єкту реклами. Підвищується Крім підвищення ефективності впливу реклами ефективність впливу рекламного образу на привецей пристрій дозволяє поліпшити - зробити більш рнення уваги користувачів і формування споживрізноманітним естетичний вигляд лав. чого попиту на ринку товарів і послуг. Застосуван 11 Комп’ютерна в ерстка А. Рябко 25691 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
