Кишеньковий ліхтар

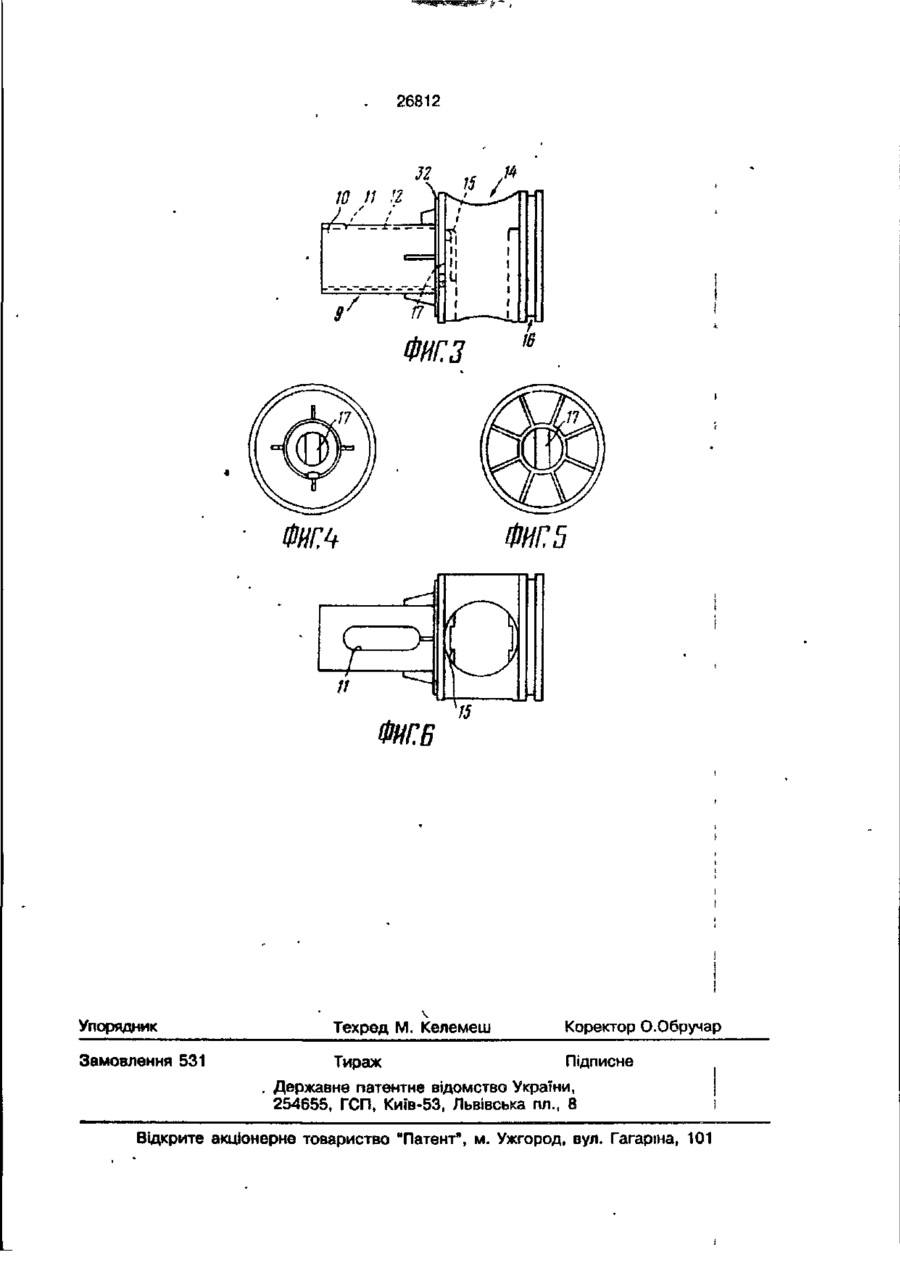

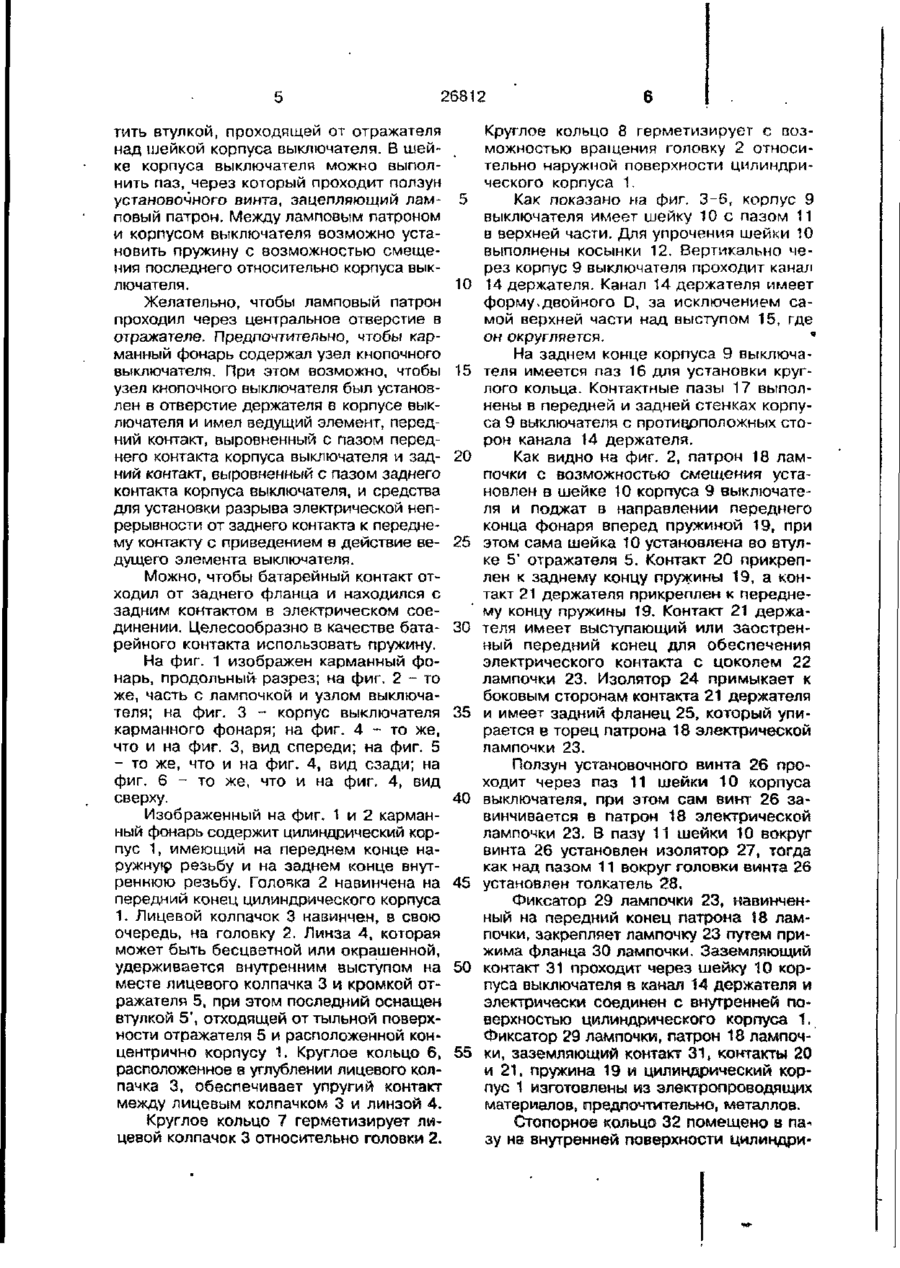

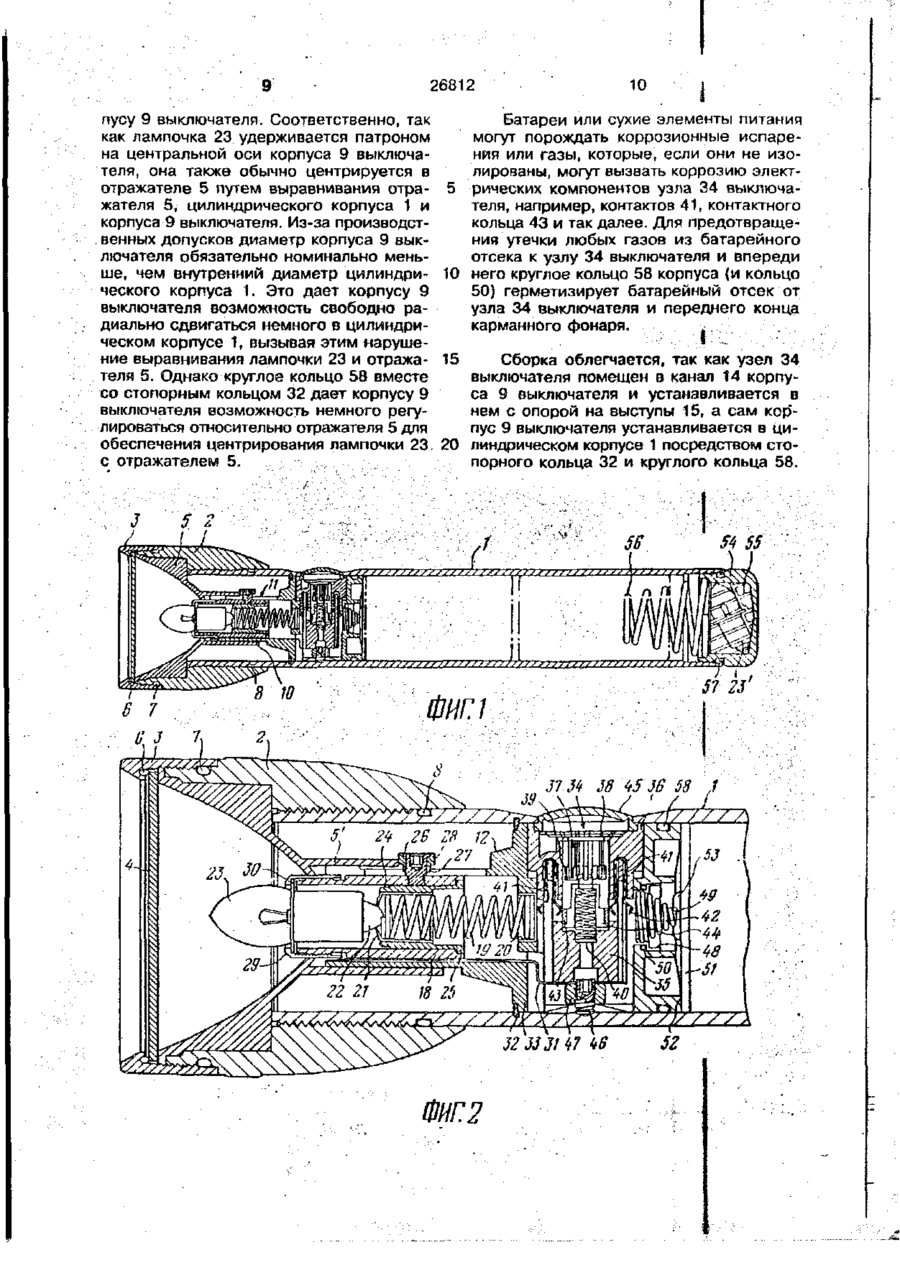

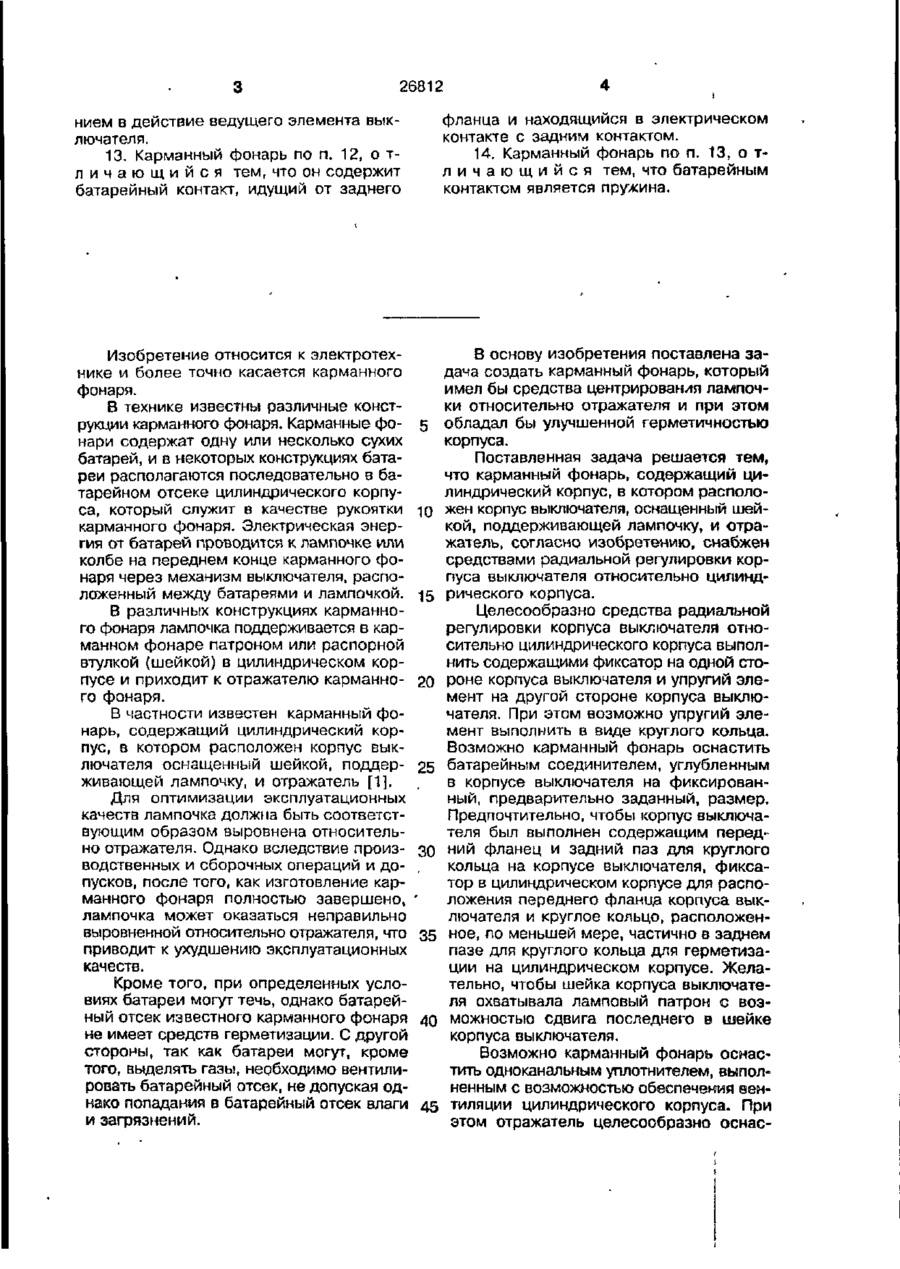

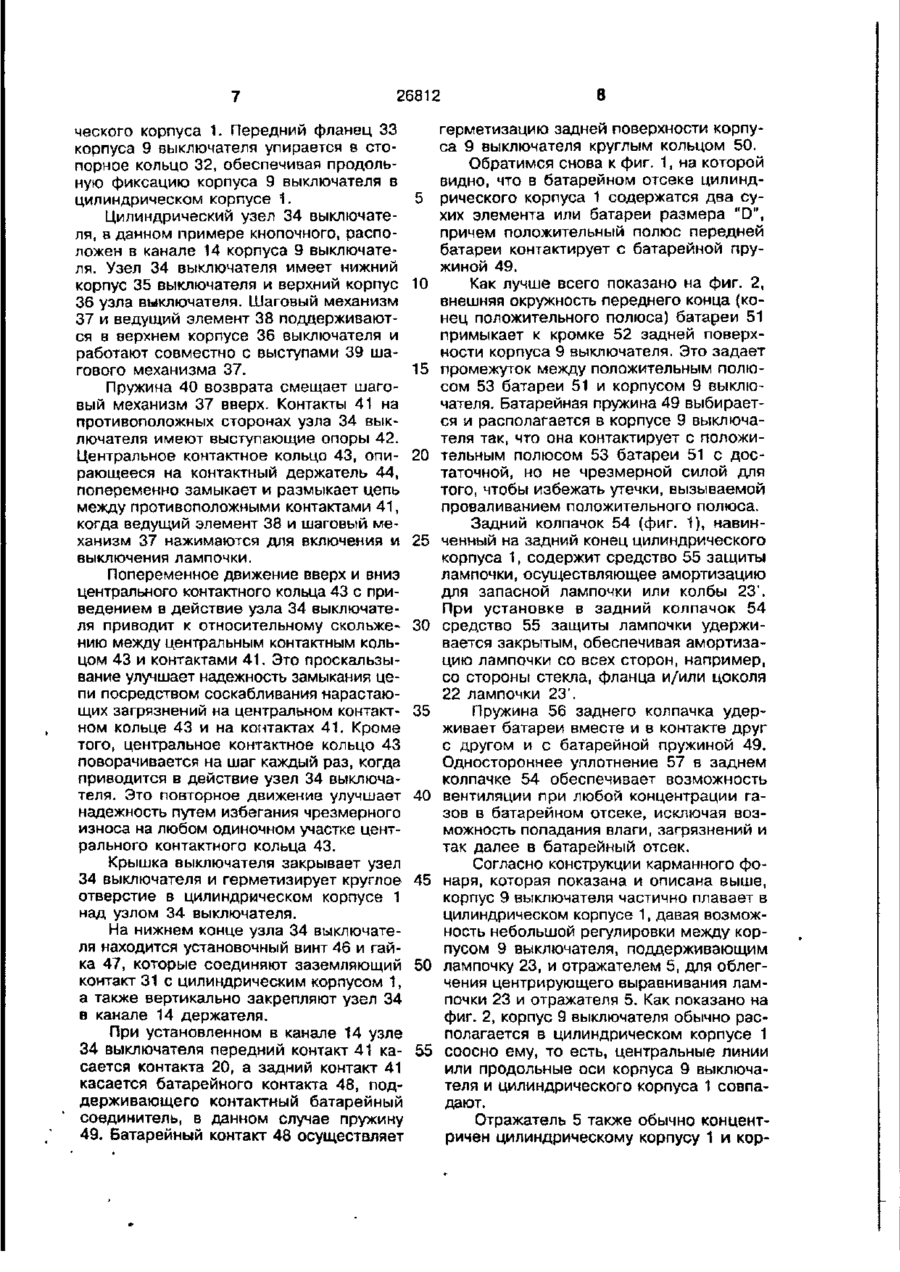

1. Карманный фонарь, содержащий цилиндрический корпус, в котором расположен корпус выключателя, оснащенный шейкой, поддерживающей лампочку, и отражатель, о т л и ч а ю щ и й с я тем, что он снабжен средствами радиальной регулировки корпуса выключателя относительно цилиндрического корпуса. 2. Карманный фонарь по п. 1, о т л и ч а ю щ и й с я тем, что средства для радиальной регулировки корпуса выключателя в цилиндрическом корпусе содержат фиксатор на одной стороне корпуса выключателя и упругий элемент на другой стороне корпуса выключателя. 3. Карманный фонарь по п. 2, о т л и ч а ю щ и й с я тем, что упругим элементом является круглое кольцо. 4. Карманный фонарь по п. 1 или 2, о т л и ч а ю щ и й с я тем, что содержит батарейный соединитель, углубленный в корпусе выключателя на фиксированный, предварительно заданный размер. 5. Карманный фонарь по п. 1 или 2, о т л и ч а ю щ и й с я тем, что он содержит передний фланец и задний паз для круглого кольца на корпусе выключателя, фиксатор в цилиндрическом корпусе для расположения переднего фланца корпуса выключателя, и круглое кольцо, расположенное, по меньшей мере частично, в пазе круглого кольца для герметизации на цилиндрическом корпусе. 6 Карманный фонарь по п. 5, о тл и ч а ю щ и й с я тем, что шейка корпуса охватывает ламповый патрон, с возможностью сдвига последнего в шейке корпуса выключателя. 7. Карманный фонарь по п. 1 или 5, о т л и ч а ю щ и й с я тем, что он содержит одноканальное уплотнение для вентиляции цилиндрического корпуса. 8. Карманный фонарь по п. 6 или 7, о т л и ч а ю щ и й с я тем, что он содержит втулку отражателя, проходящую от отражателя над шейкой корпуса выключателя, 9. Карманный фонарь по п. 6, о тл и ч а ю щ и й с я тем, что содержит паз в шейке корпуса выключателя и ползун установочного винта, проходящий через паз и зацепляющий ламповый патрон. 10. Карманный фонарь по п. 6, о тл и ч а ю щ и й с я тем, что он содержит пружину для смещения лампового патрона от корпуса выключателя. 11. Карманный фонарь по п. 8, о тл и ч а ю щ и й с я тем, что ламповый патрон проходит через центральное отверстие в отражателе. 12. Карманный фонарь по п. 1, о тл и ч а ю щ и й с я тем, что узел выключателя содержит узел кнопочного выключателя, расположенный в отверстии держателя в корпусе выключателя и имеющий ведущий элемент выключателя, передний контакт, выровненный с пазом переднего контакта, и задний контакт, выровненный с пазом заднего контакта, и средства для установления разрыва электрической непрерывности от заднего контакта к переднему контакту с приведе С > Os 26812 ниєм в действие ведущего элемента выключателя. 13. Карманный фонарь по п. 12, о тл и ч а ю щ и й с я тем, что он содержит батарейный контакт, идущий от заднего фланца и находящийся в электрическом контакте с задним контактом. 14. Карманный фонарь по п. 13, о тл и ч а ю щ и й с я тем, что батарейным контактом является пружина. Изобретение относится к электротехнике и более точно касается карманного фонаря. В технике известны различные конструкции карманного фонаря. Карманные фонари содержат одну или несколько сухих батарей, и в некоторых конструкциях батареи располагаются последовательно в батарейном отсеке цилиндрического корпуса, который служит в качестве рукоятки карманного фонаря. Электрическая энергия от батарей проводится к лампочке или колбе на переднем конце карманного фонаря через механизм выключателя, расположенный между батареями и лампочкой. В различных конструкциях карманного фонаря лампочка поддерживается в карманном фонаре патроном или распорной втулкой (шейкой) в цилиндрическом корпусе и приходит к отражателю карманного фонаря. В частности известен карманный фонарь, содержащий цилиндрический корпус, в котором расположен корпус выключателя оснащенный шейкой, поддерживающей лампочку, и отражатель [1]. Для оптимизации эксплуатационных качеств лампочка должна быть соответствующим образом выровнена относительно отражателя. Однако вследствие производственных и сборочных операций и допусков, после того, как изготовление карманного фонаря полностью завершено, лампочка может оказаться неправильно выровненной относительно отражателя, что приводит к ухудшению эксплуатационных качеств. Кроме того, при определенных условиях батареи могут течь, однако батарейный отсек известного карманного фонаря не имеет средств герметизации. С другой стороны, так как батареи могут, кроме того, выделять газы, необходимо вентилировать батарейный отсек, не допуская однако попадания в батарейный отсек влаги и загрязнений. В основу изобретения поставлена задача создать карманный фонарь, который имел бы средства центрирования лампочки относительно отражателя и при этом обладал бы улучшенной герметичностью корпуса. Поставленная задача решается тем, что карманный фонарь, содержащий цилиндрический корпус, в котором расположен корпус выключателя, оснащенный шейкой, поддерживающей лампочку, и отражатель, согласно изобретению, снабжен средствами радиальной регулировки корпуса выключателя относительно цилиндрического корпуса. Целесообразно средства радиальной регулировки корпуса выключателя относительно цилиндрического корпуса выполнить содержащими фиксатор на одной стороне корпуса выключателя и упругий элемент на другой стороне корпуса выключателя. При этом возможно упругий элемент выполнить в виде круглого кольца. Возможно карманный фонарь оснастить батарейным соединителем, углубленным в корпусе выключателя на фиксированный, предварительно заданный, размер. Предпочтительно, чтобы корпус выключателя был выполнен содержащим передний фланец и задний паз для круглого кольца на корпусе выключателя, фиксатор в цилиндрическом корпусе для расположения переднего фланца корпуса выключателя и круглое кольцо, расположенное, по меньшей мере, частично в заднем пазе для круглого кольца для герметизации на цилиндрическом корпусе. Желательно, чтобы шейка корпуса выключателя охватывала ламповый патрон с возможностью сдвига последнего в шейке корпуса выключателя. Возможно карманный фонарь оснастить одноканальным уплотнителем, выполненным с возможностью обеспечения вентиляции цилиндрического корпуса. При этом отражатель целесообразно оснас 5 10 15 20 25 30 35 40 45 26812 тить втулкой, проходящей от отражателя над шейкой корпуса выключателя. В шейке корпуса выключателя можно выполнить паз, через который проходит ползун установочного винта, зацепляющий ламповый патрон. Между ламповым патроном и корпусом выключателя возможно установить пружину с возможностью смещения последнего относительно корпуса выключателя. Желательно, чтобы ламповый патрон проходил через центральное отверстие в отражателе. Предпочтительно, чтобы карманный фонарь содержал узел кнопочного выключателя. При этом возможно, чтобы узел кнопочного выключателя был установлен в отверстие держателя в корпусе выключателя и имел ведущий элемент, передний контакт, выровненный с пазом переднего контакта корпуса выключателя и задний контакт, выровненный с пазом заднего контакта корпуса выключателя, и средства для установки разрыва электрической непрерывности от заднего контакта к переднему контакту с приведением в действие ведущего элемента выключателя. Можно, чтобы батарейный контакт отходил от заднего фланца и находился с задним контактом в электрическом соединении. Целесообразно в качестве батарейного контакта использовать пружину. На фиг. 1 изображен карманный фонарь, продольный разрез; на фиг, 2 - то же, часть с лампочкой и узлом выключателя; на фиг. 3 - корпус выключателя карманного фонаря; на фиг. 4 - то же, что и на фиг. 3, вид спереди; на фиг. 5 - то же, что и на фиг. 4, вид сзади; на фиг. 6 - то же, что и на фиг. 4, вид сверху. Изображенный на фиг. 1 и 2 карманный фонарь содержит цилиндрический корпус 1, имеющий на переднем конце наружнуїр резьбу и на заднем конце внутреннюю резьбу. Головка 2 навинчена на передний конец цилиндрического корпуса 1. Лицевой колпачок 3 навинчен, в свою очередь, на головку 2. Линза 4, которая может быть бесцветной или окрашенной, удерживается внутренним выступом на месте лицевого колпачка 3 и кромкой отражателя 5, при этом последний оснащен втулкой 5', отходящей от тыльной поверхности отражателя 5 и расположенной концентрично корпусу 1. Круглое кольцо 6, расположенное в углублении лицевого колпачка 3, обеспечивает упругий контакт между лицевым колпачком 3 и линзой 4. Круглое кольцо 7 герметизирует лицевой колпачок 3 относительно головки 2. 5 10 15 20 25 ЗО 35 40 45 50 55 Круглое кольцо 8 герметизирует с возможностью вращения головку 2 относительно наружной поверхности цилиндрического корпуса 1. Как показано на фиг. 3-6, корпус 9 выключателя имеет шейку 10 с пазом 11 в верхней части. Для упрочения шейки 10 выполнены косынки 12. Вертикально через корпус 9 выключателя проходит канал 14 держателя. Канал 14 держателя имеет форму.двойного D, за исключением самой верхней части над выступом 15, где он округляется. • На заднем конце корпуса Э выключателя имеется паз 16 для установки круглого кольца. Контактные пазы 17 выполнены в передней и задней стенках корпуса 9 выключателя с противоположных сторон канала 14 держателя. Как видно на фиг. 2, патрон 18 лампочки с возможностью смещения установлен в шейке 10 корпуса 9 выключателя и поджат в направлении переднего конца фонаря вперед пружиной 19, при этом сама шейка 10 установлена во втулке 5' отражателя 5. Контакт 20 прикреплен к заднему концу пружины 19, а контакт 21 держателя прикреплен к переднему концу пружины 19. Контакт 21 держателя имеет выступающий или заостренный передний конец для обеспечения электрического контакта с цоколем 22 лампочки 23. Изолятор 24 примыкает к боковым сторонам контакта 21 держателя и имеет задний фланец 25, который упирается в торец патрона 18 электрической лампочки 23. Ползун установочного винта 26 проходит через паз 11 шейки 10 корпуса выключателя, при этом сам винт 26 завинчивается в патрон 18 электрической лампочки 23. В пазу 11 шейки 10 вокруг винта 26 установлен изолятор 27, тогда как над пазом 11 вокруг головки винта 26 установлен толкатель 28. Фиксатор 29 лампочки 23, навинченный на передний конец патрона 18 лампочки, закрепляет лампочку 23 путем прижима фланца 30 лампочки. Заземляющий контакт 31 проходит через шейку 10 корпуса выключателя в канал 14 держателя и электрически соединен с внутренней поверхностью цилиндрического корпуса 1. Фиксатор 29 лампочки, патрон 18 лампочки, заземляющий контакт 31, контакты 20 и 21, пружина 19 и цилиндрический корпус 1 изготовлены из электропроводящих материалов, предпочтительно, металлов. Стопорное кольцо 32 помещено в па^ зу на внутренней поверхности цилиндри 26812 ческого корпуса 1. Передний фланец 33 корпуса 9 выключателя упирается в стопорное кольцо 32, обеспечивая продольную фиксацию корпуса 9 выключателя в цилиндрическом корпусе 1. Цилиндрический узел 34 выключателя, в данном примере кнопочного, расположен в канале 14 корпуса 9 выключателя. Узел 34 выключателя имеет нижний корпус 35 выключателя и верхний корпус 36 узла выключателя. Шаговый механизм 37 и ведущий элемент 38 поддерживаются в верхнем корпусе 36 выключателя и работают совместно с выступами 39 шагового механизма 37. Пружина 40 возврата смещает шаговый механизм 37 вверх. Контакты 41 на противоположных сторонах узла 34 выключателя имеют выступающие опоры 42. Центральное контактное кольцо 43, опирающееся на контактный держатель 44, попеременно замыкает и размыкает цепь между противоположными контактами 41, когда ведущий элемент 38 и шаговый механизм 37 нажимаются для включения и выключения лампочки. Попеременное движение вверх и вниз центрального контактного кольца 43 с приведением в действие узла 34 выключателя приводит к относительному скольжению между центральным контактным кольцом 43 и контактами 41. Это проскальзывание улучшает надежность замыкания цепи посредством соскабливания нарастающих загрязнений на центральном контактном кольце 43 и на контактах 41. Кроме того, центральное контактное кольцо 43 поворачивается на шаг каждый раз, когда приводится в действие узел 34 выключателя. Это повторное движение улучшает надежность путем избегания чрезмерного износа на любом одиночном участке центрального контактного кольца 43. Крышка выключателя закрывает узел 34 выключателя и герметизирует круглое отверстие в цилиндрическом корпусе 1 над узлом 34 выключателя. На нижнем конце узла 34 выключателя находится установочный винт 46 и гайка 47, которые соединяют заземляющий контакт 31 с цилиндрическим корпусом 1, а также вертикально закрепляют узел 34 в канале 14 держателя. При установленном в канале 14 узле 34 выключателя передний контакт 41 касается контакта 20, а задний контакт 41 касается батарейного контакта 48, поддерживающего контактный батарейный соединитель, в данном случае пружину 49. Батарейный контакт 48 осуществляет 5 10 15 20 25 30 35 40 45 50 55 8 герметизацию задней поверхности корпуса 9 выключателя круглым кольцом 50. Обратимся снова к фиг. 1, на которой видно, что в батарейном отсеке цилиндрического корпуса 1 содержатся два сухих элемента или батареи размера "D", причем положительный полюс передней батареи контактирует с батарейной пружиной 49. Как лучше всего показано на фиг. 2, внешняя окружность переднего конца (конец положительного полюса) батареи 51 примыкает к кромке 52 задней поверхности корпуса 9 выключателя. Это задает промежуток между положительным полюсом 53 батареи 51 и корпусом 9 выключателя. Батарейная пружина 49 выбирается и располагается в корпусе 9 выключателя так, что она контактирует с положительным полюсом 53 батареи 51 с достаточной, но не чрезмерной силой для того, чтобы избежать утечки, вызываемой проваливанием положительного полюса. Задний колпачок 54 (фиг. 1), навинченный на задний конец цилиндрического корпуса 1, содержит средство 55 защиты лампочки, осуществляющее амортизацию для запасной лампочки или колбы 23". При установке в задний колпачок 54 средство 55 защиты лампочки удерживается закрытым, обеспечивая амортизацию лампочки со всех сторон, например, со стороны стекла, фланца и/или цоколя 22 лампочки 23'. Пружина 56 заднего колпачка удерживает батареи вместе и в контакте друг с другом и с батарейной пружиной 49. Одностороннее уплотнение 57 в заднем колпачке 54 обеспечивает возможность вентиляции при любой концентрации газов в батарейном отсеке, исключая возможность попадания влаги, загрязнений и так далее в батарейный отсек. Согласно конструкции карманного фонаря, которая показана и описана выше, корпус 9 выключателя частично плавает в цилиндрическом корпусе 1, давая возможность небольшой регулировки между корпусом 9 выключателя, поддерживающим лампочку 23, и отражателем 5, для облегчения центрирующего выравнивания лампочки 23 и отражателя 5. Как показано на фиг. 2, корпус 9 выключателя обычно располагается в цилиндрическом корпусе 1 соосно ему, то есть, центральные линии или продольные оси корпуса 9 выключателя и цилиндрического корпуса 1 совпадают. Отражатель 5 также обычно концентричен цилиндрическому корпусу 1 и кор 26812 пусу 9 выключателя. Соответственно, так как лампочка 23 удерживается патроном на центральной оси корпуса 9 выключателя, она также обычно центрируется в отражателе 5 путем выравнивания отражателя 5, цилиндрического корпуса 1 и корпуса 9 выключателя. Из-за производственных допусков диаметр корпуса 9 выключателя обязательно номинально меньше, чем внутренний диаметр цилиндрического корпуса 1. Это дает корпусу 9 выключателя возможность свободно радиально сдвигаться немного в цилиндрическом корпусе 1, вызывая этим нарушение выравнивания лампочки 23 и отражателя 5. Однако круглое кольцо 58 вместе со стопорным кольцом 32 дает корпусу 9 выключателя возможность немного регулироваться относительно отражателя 5 для обеспечения центрирования лампочки 23 с отражателем 5. 10 Батареи или сухие элементы питания могут порождать коррозионные испарения или газы, которые, если они не изолированы, могут вызвать коррозию элект5 рических компонентов узла 34 выключателя, например, контактов 41, контактного кольца 43 и так далее. Для предотвращения утечки любых газов из батарейного отсека к узлу 34 выключателя и впереди 10 него круглое кольцо 58 корпуса (и кольцо 50) герметизирует батарейный отсек от узла 34 выключателя и переднего конца карманного фонаря. * 15 Сборка облегчается, так как узел 34 выключателя помещен в канал 14 корпуса 9 выключателя и устанавливается в нем с опорой на выступы 15, а сам кор"пус 9 выключателя устанавливается в ци20 линдрическом корпусе 1 посредством стопорного кольца 32 и круглого кольца 58. 3 37 34 JS 4S 36 58 5 24 26 28 1? 52 ФИГ.2 J 26812 ФИГ5 ФИГА > с. ФИГ.Б Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 531 Тираж Підписне . Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
