Регулятор тиску
Номер патенту: 11134
Опубліковано: 25.12.1996
Текст

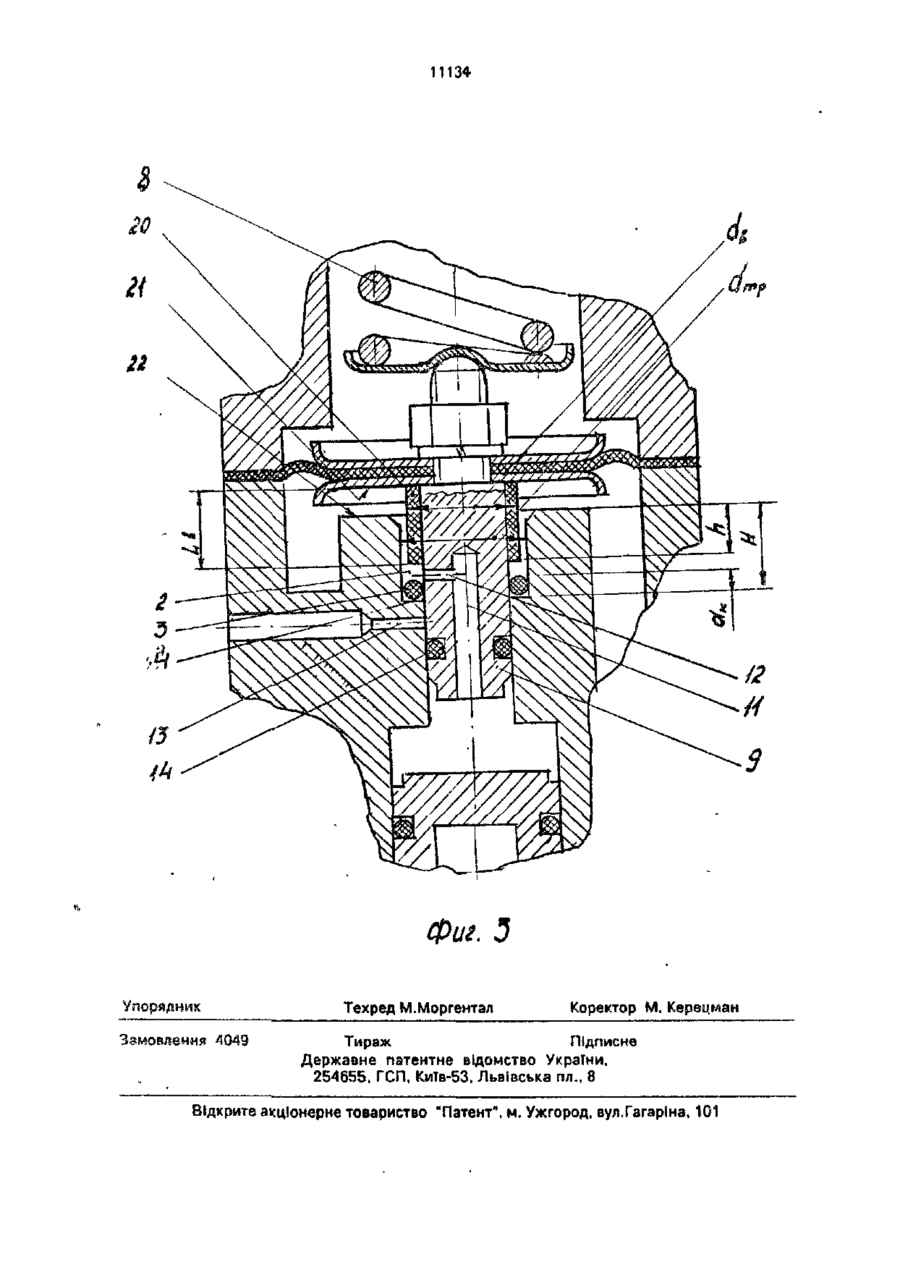

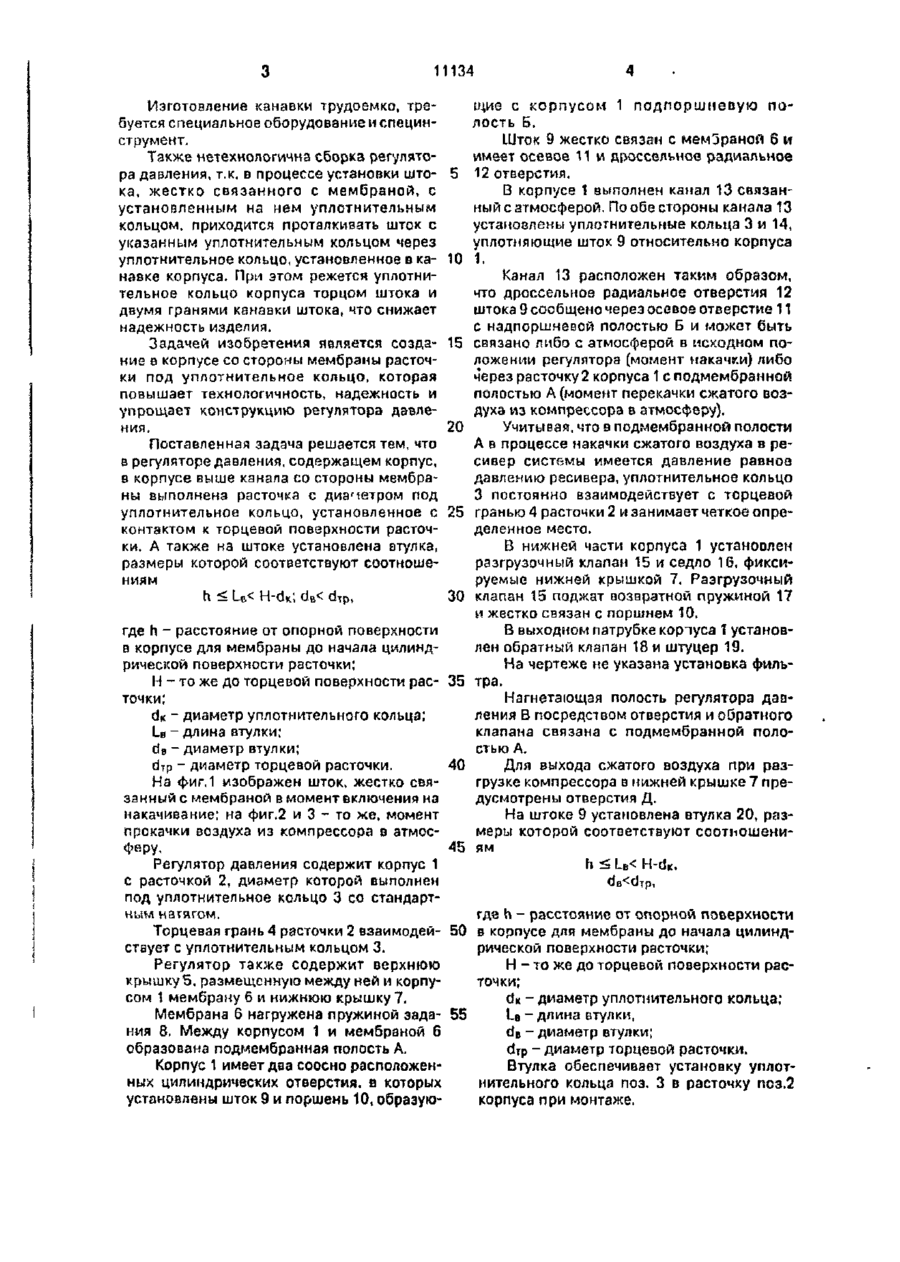

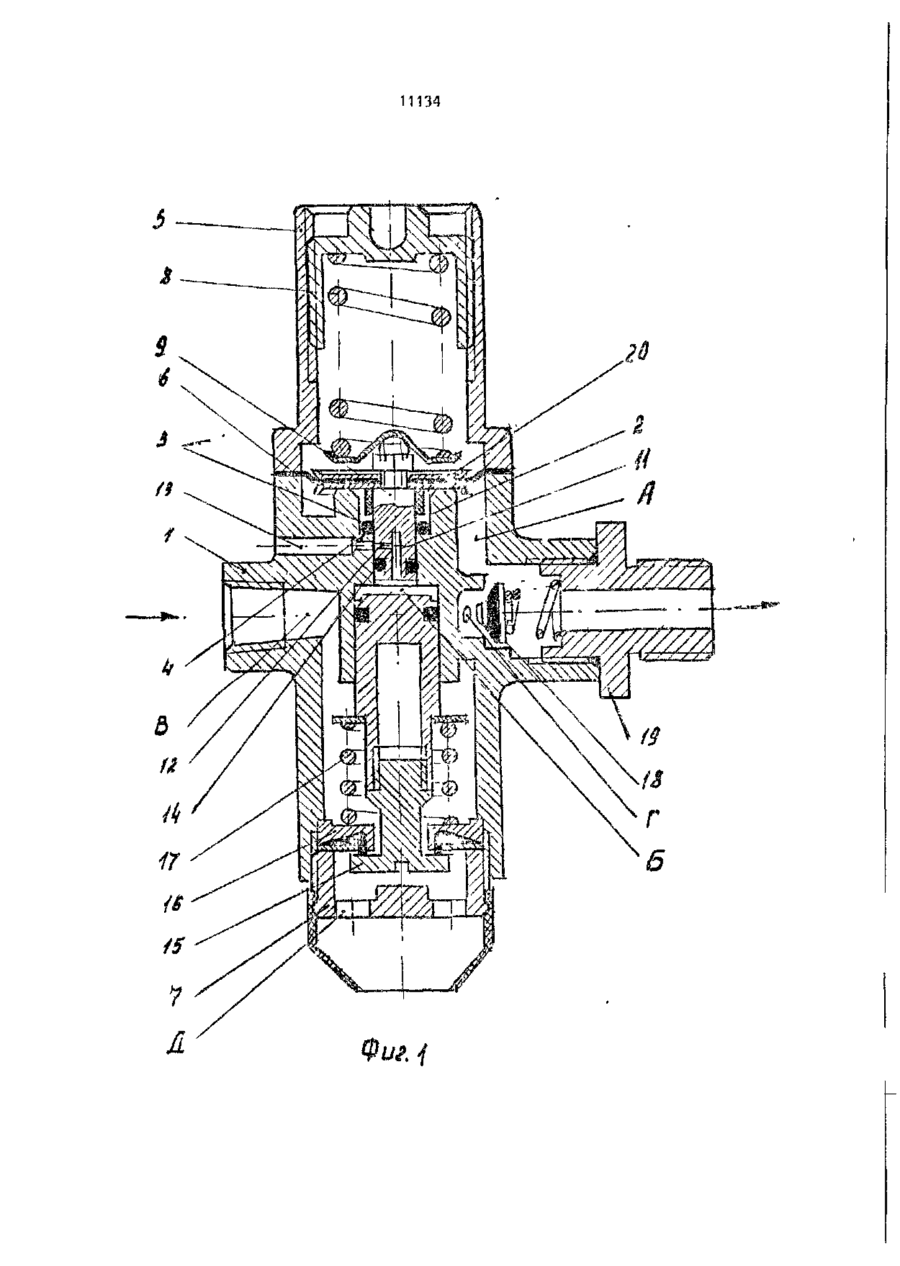

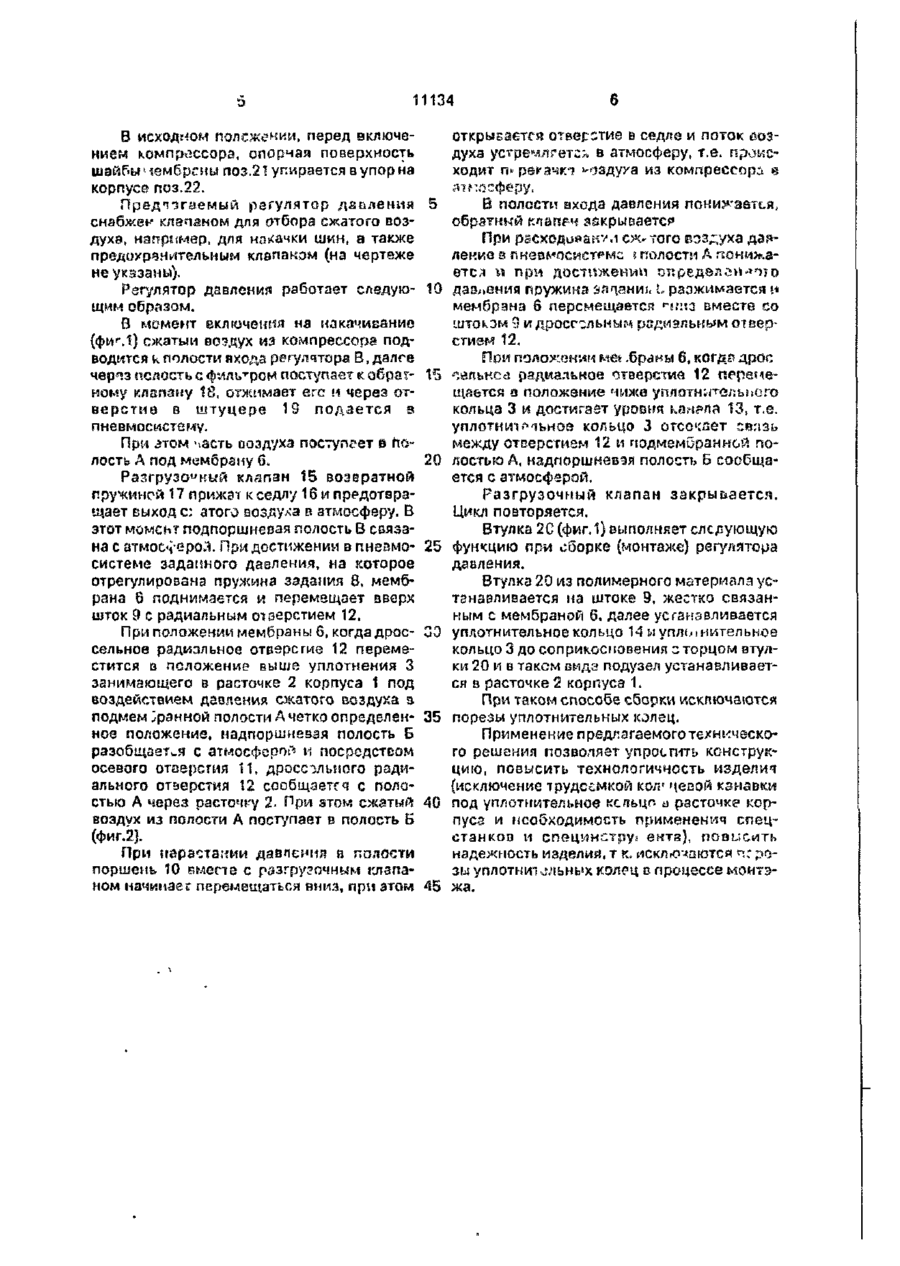

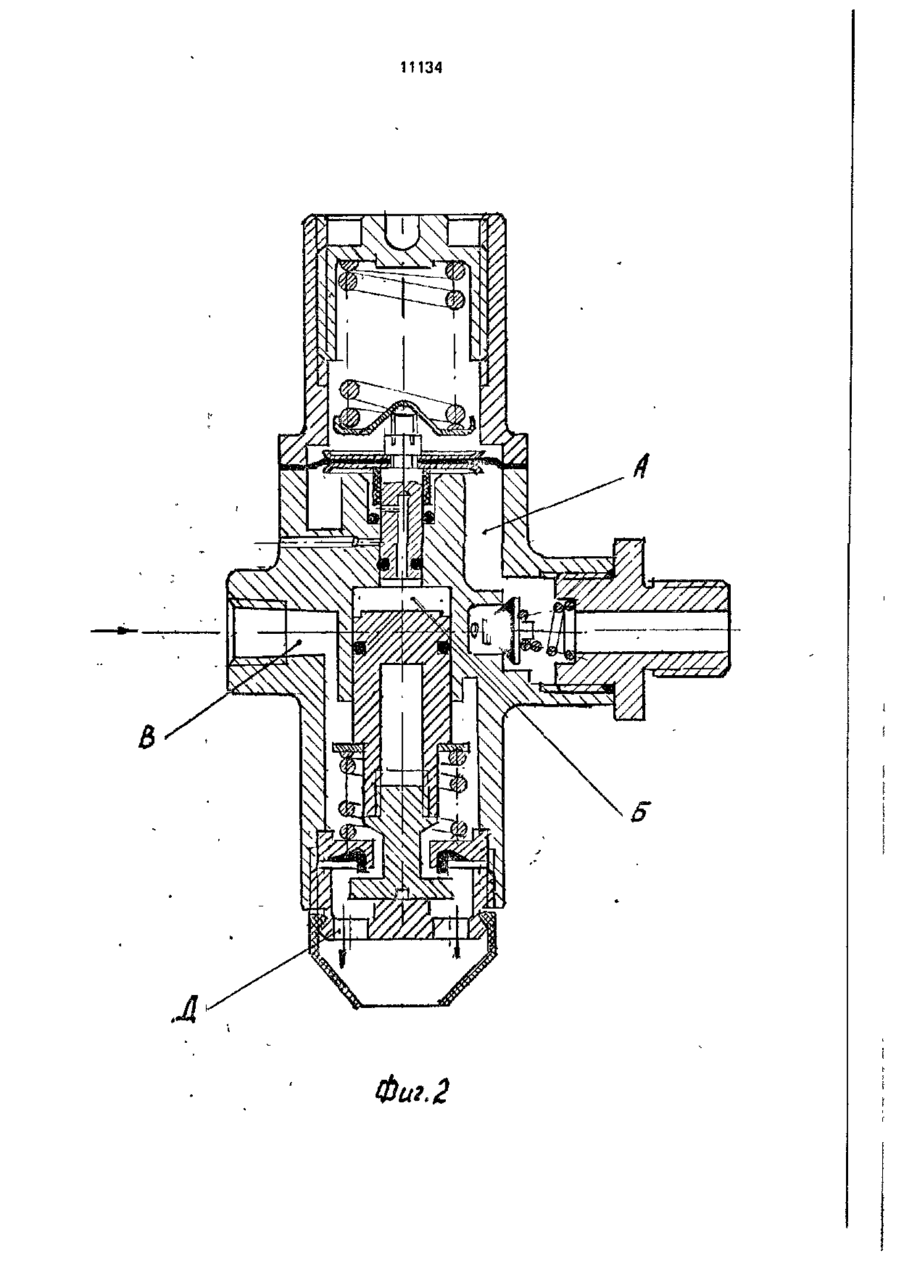

1. Регулятор давления, содержащий корпус с входной и выходной полостями, в котором установлен чувствительный элемент в виде мембраны, нагруженной пружиной задания и связанной с одним концом штока, в другом конце которого выполнены осевой канал и радиальное отверстие, подпружиненный разгрузочный клапан, жестко связанный с поршнем, образующим с корпусом полость управления, в которой расположен другой конец штока, а также в корпусе выполнен канал, сообщающий цилиндрическое отверстие корпуса, в котором расположен шток, с атмосферой, а радиальное отверстие штока выполнено дроссельным, причем по обе стороны канала в где h - расстояние от опорной поверхности в корпусе для мембраны до начала цилиндрической поверхности расточки; Н *-то же, до торцевой поверхности расточки; LB~ длина втулки; d 0 - диаметр втулки; dTp - диаметр торцевой расточки; d* ~ диаметр уплотнитель*"его кольца. Изобретение относится к пневмоавтоматике и предназначено для использования в пнеемоемстемах транспортных средств для автоматического регулирования давления в пневмосистзме в заданных пределах, предохранения ее чрезмерного повышения давления и защиты от загря?н^*ия сжатого воздуха лневмосистемы с возможностью от бора сжатого воздуха, например, для накачки шин. Известный регулятор давле.-ікл имеет сложную конструкцию и является н і в х к о логичным. Эти недостатки определены наличием а корпусе канавки под стандартно тельное кольцо. корпусе и штоке выполнены канавки и установлены уплотнения, а шток установлен с возможностью соединения радиального отверстия с каналом и зазором сопряжения цилиндрического отверстия и штока между уплотнением и подмембранной полостью, при этом поршень выполнен с глухим торцем, о т л и ч а ю щ и й с я тем, что в корпусе со стороны мембраны выполнена расточка с диаметром под уплотнительное кольцо, установленное с контактом к торцевой поверхности расточки. 2. Регулятор по п. 1, о т л и ч а ю щ и й с я тем, что на штоке установлена втулка, размеры которой соответствуют соотношениям h
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure-sensitive detector
Автори англійськоюRudiuk Afanasii Fedorovych, Berher Yosyp Isakovych
Назва патенту російськоюРегулятор давления
Автори російськоюРудюк Афанасий Федорович, Бергер Иосиф Исаакович
МПК / Мітки
МПК: G05D 16/06
